沪科版九年级物理 第十四章 第四节课时1 电流 电流表练习

这是一份沪科版九年级物理 第十四章 第四节课时1 电流 电流表练习，共3页。

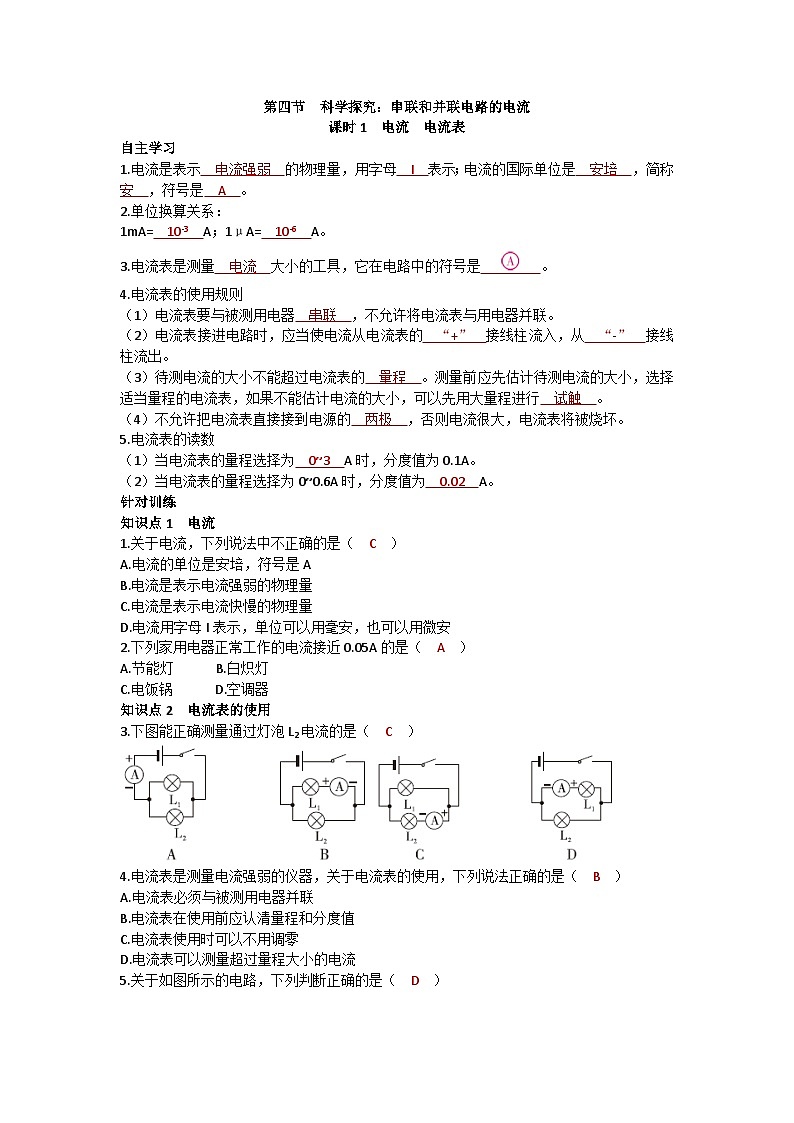

第四节 科学探究：串联和并联电路的电流课时1 电流 电流表自主学习1.电流是表示 电流强弱 的物理量，用字母 I 表示；电流的国际单位是 安培 ，简称 安 ，符号是 A 。2.单位换算关系：1mA= 10-3 A；1μA= 10-6 A。3.电流表是测量 电流 大小的工具，它在电路中的符号是 。4.电流表的使用规则（1）电流表要与被测用电器 串联 ，不允许将电流表与用电器并联。（2）电流表接进电路时，应当使电流从电流表的 “+” 接线柱流入，从 “-” 接线柱流出。（3）待测电流的大小不能超过电流表的 量程 。测量前应先估计待测电流的大小，选择适当量程的电流表，如果不能估计电流的大小，可以先用大量程进行 试触 。（4）不允许把电流表直接接到电源的 两极 ，否则电流很大，电流表将被烧坏。5.电流表的读数（1）当电流表的量程选择为 0~3 A时，分度值为0.1A。（2）当电流表的量程选择为0~0.6A时，分度值为 0.02 A。针对训练知识点1 电流1.关于电流，下列说法中不正确的是（ C ）A.电流的单位是安培，符号是AB.电流是表示电流强弱的物理量C.电流是表示电流快慢的物理量D.电流用字母I表示，单位可以用毫安，也可以用微安2.下列家用电器正常工作的电流接近0.05A的是（ A ）A.节能灯 B.白炽灯C.电饭锅 D.空调器知识点2 电流表的使用 3.下图能正确测量通过灯泡L2电流的是（ C ）4.电流表是测量电流强弱的仪器，关于电流表的使用，下列说法正确的是（ B ）A.电流表必须与被测用电器并联B.电流表在使用前应认清量程和分度值C.电流表使用时可以不用调零D.电流表可以测量超过量程大小的电流5.关于如图所示的电路，下列判断正确的是（ D ）A.L1和L2两灯泡串联B.电流表A1测通过灯泡L1的电流C.电流表A2测灯通过泡L2的电流D.电流表A2测电路中的总电流知识点3 电流表的读数6.如图所示，当量程为0～0.6A时，电流表指针的读数为 0.48 A；当量程为0～3A时，电流表指针的读数为 2.4 A。基础巩固1.【核心素养·物理观念】一位同学在使用电流表时，应该使用“-”和“3”两个接线柱，但错误地把“-”和“0.6”两个接线柱接入了电路，其他操作正确，这样会出现（ D ）A.指针不动B.指针反向偏转会损坏电流表C.指针摆动偏小D.指针摆动过大，电流表可能被烧坏2.如图所示，粗心的小强把电流表并联在灯泡L1两端，此时如果闭合开关，出现的现象是（ A ）A.仅灯泡L1不亮 B.仅灯泡L2不亮C.电源短路 D.电流表无示数3.如图甲所示，电流表的读数是 0.24 A，若把这个表接在图乙所示的电路中使用，应接在 a （选填“a”或“b”）处。4.如图所示是三个同学在使用电流表测电流时出现的情况，可以看出，甲的原因是 电流表的“+”“-”接线柱接反 ；乙的原因是 量程选择太大 ；丙的原因是 量程选择太小 。5.如图所示，用电流表测量并联电路中通过灯泡L1的电流大小，线头M应接电流表的 “0.6” 接线柱；测量通过灯泡L1和L2的总电流，线头M应接在电流表的 “-” 接线柱上。6.使用电流表时，应先估计被测电流，然后选用合适的量程，若不能预先估计，则先用电流表 较大 （选填“较大”或“较小”）的量程采用 试触 法来判断被测量值的大小并选用合适的量程。某次测量中选用了0～0.6A的量程，从0～3A的量程刻度盘上发现指针正好在2.8A刻度线上，测得的实际电流的大小为 0.56 A。拓展培优7.如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（ D ）A.撤掉导线a，电流表测量的是电路的总电流B.撤掉导线a，电流表测量的是小灯泡L1的电流C.撤掉导线b，电流表测量的是小灯泡L2的电流D.撤掉导线c，电流表测量的是小灯泡L2的电流
