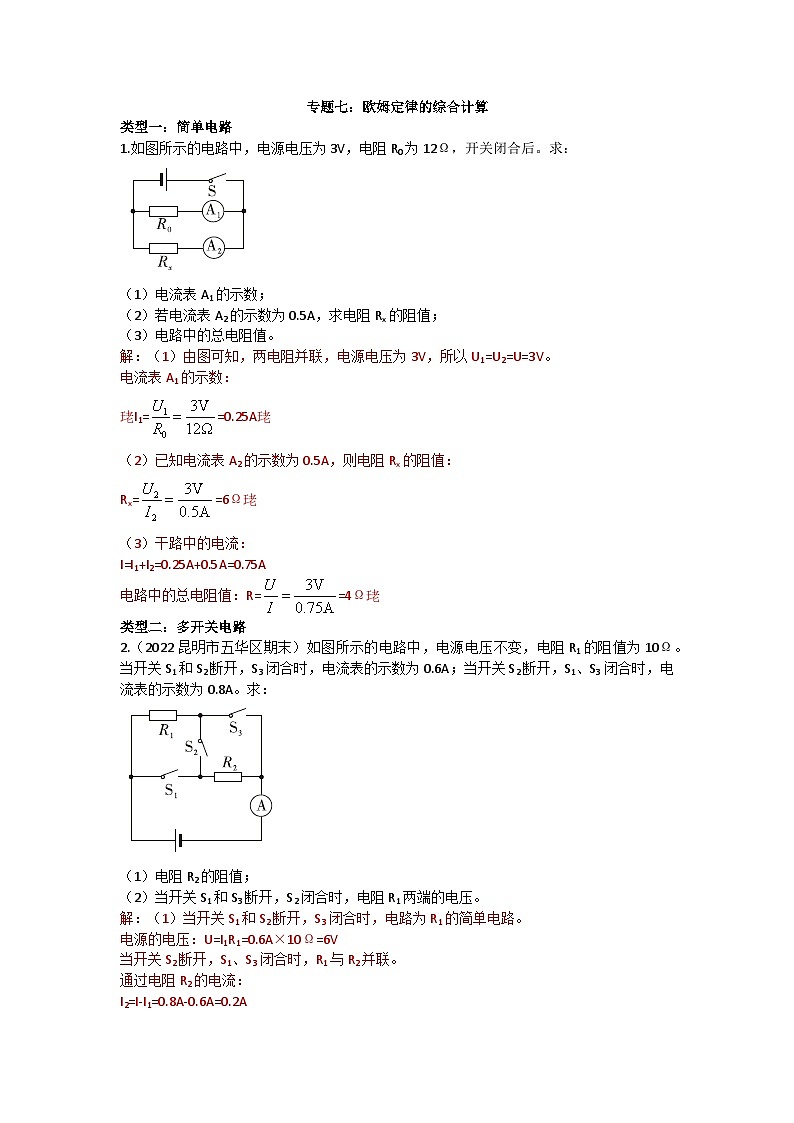

1.如图所示的电路中，电源电压为3V，电阻R0为12Ω，开关闭合后。求：
（1）电流表A1的示数；
（2）若电流表A2的示数为0.5A，求电阻Rx的阻值；
（3）电路中的总电阻值。
解：（1）由图可知，两电阻并联，电源电压为3V，所以U1=U2=U=3V。
电流表A1的示数：
I1==0.25A
（2）已知电流表A2的示数为0.5A，则电阻Rx的阻值：
Rx==6Ω
（3）干路中的电流：
I=I1+I2=0.25A+0.5A=0.75A
电路中的总电阻值：R==4Ω
类型二：多开关电路
2.（2022昆明市五华区期末）如图所示的电路中，电源电压不变，电阻R1的阻值为10Ω。当开关S1和S2断开，S3闭合时，电流表的示数为0.6A；当开关S2断开，S1、S3闭合时，电流表的示数为0.8A。求：
（1）电阻R2的阻值；
（2）当开关S1和S3断开，S2闭合时，电阻R1两端的电压。
解：（1）当开关S1和S2断开，S3闭合时，电路为R1的简单电路。
电源的电压：U=I1R1=0.6A×10Ω=6V
当开关S2断开，S1、S3闭合时，R1与R2并联。
通过电阻R2的电流：
I2=I-I1=0.8A-0.6A=0.2A
电阻R2的阻值：R2==30Ω
（2）当开关S1和S3断开，S2闭合时，R1与R2串联。
电路中的电流：I′==0.15A
此时电阻R1两端的电压：U1=I′R1=0.15A×10Ω=1.5V
类型三：滑动变阻器和敏感电阻电路
3.如图所示，电阻R1为10Ω，电源两端电压为12V，开关S闭合后。求：
（1）通过电阻R1的电流；
（2）当滑动变阻器R接入电路的电阻为R2时，电路的总电流为1.8A，求R2的电阻大小。
解：（1）由电路图可知，R1与R并联。
通过电阻R1的电流：I1==1.2A
（2）当滑动变阻器R接入电路的电阻为R2时，因两电阻并联，它们互不影响，则通过电阻R1的电流不变。
通过电阻R2的电流：I2=I-I1=1.8A-1.2A=0.6A
R2的电阻大小：R2==20Ω
4.空气质量指数是环境监测的重要指标，下表的空气质量等级是按照空气质量指数A划分的。某兴趣小组自制的空气质量监测仪，用电压表显示空气质量指数，工作原理电路图如图所示。已知电源电压U=18V，电压表量程为0～15V，定值电阻R0的阻值为100Ω，气敏电阻的阻值R与A的关系为R=×103Ω。求：
（1）通过计算，判断电压表示数为10V时对应的空气质量等级；
（2）更换定值电阻R0可改变监测仪的测量范围，若要使电压表满偏时对应的空气质量指数A=400，则更换后的定值电阻R0′的阻值应为多大？
解：由电路图可知，R0与R串联，电压表测R0两端的电压。
（1）当电压表示数为10V时，电路中的电流：
气敏电阻R两端的电压：
UR=U-U0=18V-10V=8V
气敏电阻的阻值：
此时的空气质量指数：A=×103Ω=75
由51＜75＜100可知，此时空气质量等级为良。
（2）空气质量指数A=400时，气敏电阻的阻值：
R′=×103Ω=15Ω
由题意可知，此时电压表的示数U0′=15V，则气敏电阻两端的电压：
UR′=U-U0′=18V-15V=3V
此时电路中的电流：
则更换后的定值电阻R0′的阻值：
类型四：与图像分析有关的电路
5.如图所示，电源电压保持不变。当闭合开关S，滑动变阻器的滑片P从a端移到b端的过程中，两电表示数变化关系如图乙中的线段AB表示。求：
（1）当滑动变阻器的滑片P在a端时，电压表的示数；
（2）电源电压和R1的阻值；
（3）当滑片P移到ab中点时，电压表的示数。
解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
（1）当滑动变阻器的滑片P在a端时，滑动变阻器接入电路中的电阻最大，电路中
的电流最小，由图乙可知，电路中的最小电流I小=0.2A，电压表的示数U2=4V。
（2）当滑动变阻器的滑片P在a端时，电源的电压：
U=I小R1+U2=0.2A×R1+4V…………①
当滑动变阻器的滑片P在b端时，滑动变阻器接入电路中的电阻为零，电路中的电流最大，
由图乙可知，电路中的最大电流I大=0.6A。
电源的电压：U=I大R1=0.6A×R1…………②
由①②可得：R1=10Ω，U=6V。
（3）滑动变阻器的最大阻值：
当滑片P滑到ab中点时，滑动变阻器接入电路中的电阻R2′=10Ω。
电路中的电流：
电压表的示数：
U2′=IR2′=0.3A×10Ω=3V
空气质量指数A
0~50
51~100
101~150
151~200
201~300
＞300
空气质量等级
优
良
轻度污染
中度污染
重度污染
严重污染
