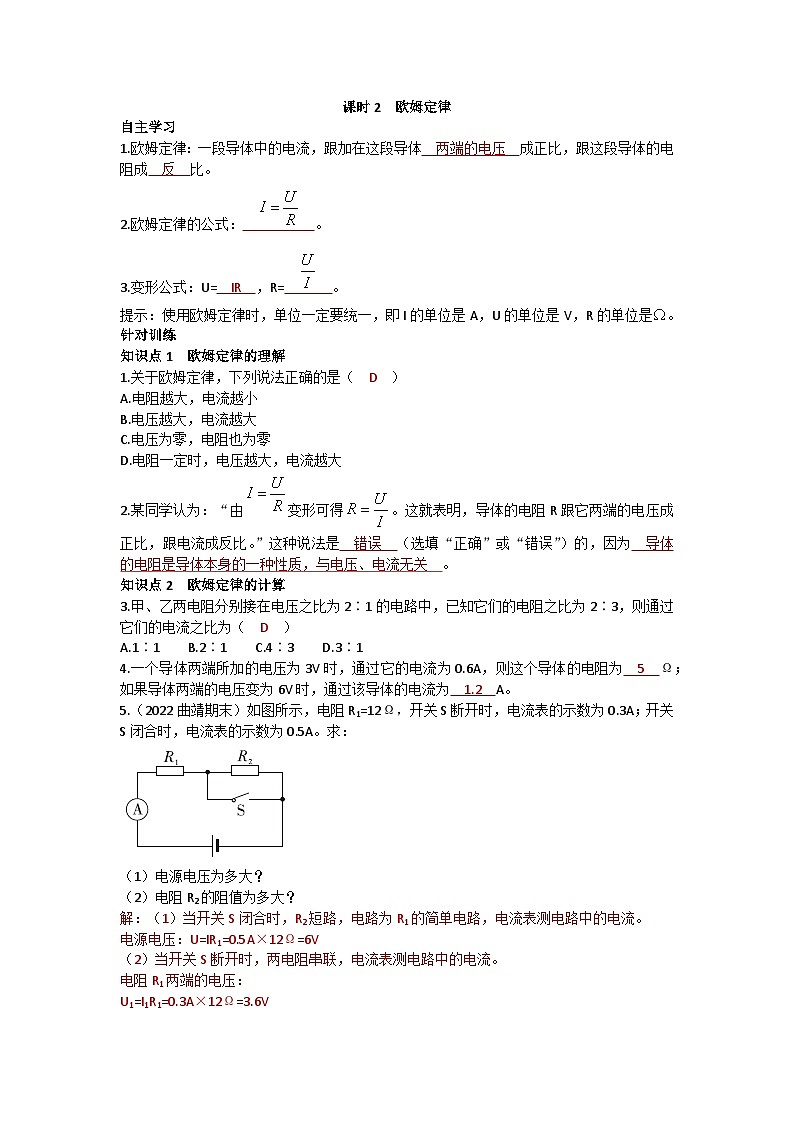

物理九年级全册第二节 科学探究：欧姆定律当堂检测题

这是一份物理九年级全册第二节 科学探究：欧姆定律当堂检测题，共4页。试卷主要包含了欧姆定律，欧姆定律的公式，变形公式，5A×12Ω=6V等内容，欢迎下载使用。
1.欧姆定律：一段导体中的电流，跟加在这段导体 两端的电压 成正比，跟这段导体的电阻成 反 比。
2.欧姆定律的公式： 。
3.变形公式：U= IR ，R= 。
提示：使用欧姆定律时，单位一定要统一，即I的单位是A，U的单位是V，R的单位是Ω。
针对训练
知识点1 欧姆定律的理解
1.关于欧姆定律，下列说法正确的是（ D ）
A.电阻越大，电流越小
B.电压越大，电流越大
C.电压为零，电阻也为零
D.电阻一定时，电压越大，电流越大
2.某同学认为：“由变形可得。这就表明，导体的电阻R跟它两端的电压成正比，跟电流成反比。”这种说法是 错误 （选填“正确”或“错误”）的，因为 导体的电阻是导体本身的一种性质，与电压、电流无关 。
知识点2 欧姆定律的计算
3.甲、乙两电阻分别接在电压之比为2∶1的电路中，已知它们的电阻之比为2∶3，则通过它们的电流之比为（ D ）
A.1∶1 B.2∶1 C.4∶3 D.3∶1
4.一个导体两端所加的电压为3V时，通过它的电流为0.6A，则这个导体的电阻为 5 Ω；如果导体两端的电压变为6V时，通过该导体的电流为 1.2 A。
5.（2022曲靖期末）如图所示，电阻R1=12Ω，开关S断开时，电流表的示数为0.3A；开关S闭合时，电流表的示数为0.5A。求：
（1）电源电压为多大？
（2）电阻R2的阻值为多大？
解：（1）当开关S闭合时，R2短路，电路为R1的简单电路，电流表测电路中的电流。
电源电压：U=IR1=0.5A×12Ω=6V
（2）当开关S断开时，两电阻串联，电流表测电路中的电流。
电阻R1两端的电压：
U1=I1R1=0.3A×12Ω=3.6V
电阻R2两端的电压：
U2=U-U1=6V-3.6V=2.4V
电阻R2的阻值：R2==8Ω
基础巩固
1.一位同学用电压表和电流表研究电流与电压和电阻之间的关系时，作出了如图所示的I-U图像，由图像可判断这两个电阻（ B ）
A.R甲＜R乙 B.R甲＞R乙
C.R甲=R乙 D.无法判定
2.一个定值电阻接在某段电路中，当其两端的电压为1.5V时，通过它的电流为0.15A，当电压增大为原来的2倍时，则下列说法正确的是（ A ）
A.电流为原来的2倍
B.电阻为原来的2倍
C.电流为原来的
D.电阻为原来的
3.将两个定值电阻R1“4Ω 1A”和R2“1Ω 2A”并联起来使用。为使电阻都不被烧坏，干路中的最大电流应不超过（ C ）
A.3A D.2A
4.如图所示的电路中，电阻阻值R1＞R2。开关S闭合后，R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2。下列判断正确的是（ D ）
A.U1＞U2 B.U1＜U2 C.I1=I2 D.I1＜I2
5.在如图所示的电路中，闭合开关S，滑动变阻器的滑片向右移动的过程中，电流表示数 变小 ，电压表示数 变小 。（选填“变大”“变小”或“不变”）
6.如图所示，电源电压为6V，闭合开关S，电压表V1的示数为4V，电流表的示数为0.4A，则电压表V2的示数为 2 V；R1的阻值为 10 Ω，R2的阻值为 5 Ω。
7.（2022岳阳中考）如图所示，电源电压不变，已知电阻R2=15Ω，闭合开关后，电流表A1、A2的示数分别为0.5A、0.2A，则通过R1的电流为 0.3 A，电源电压为 3 V。
8.（2022文山期末）有一定值电阻R与一小灯泡L，通过它们的电流I与它们两端的电压U的规律如图所示，则定值电阻R的阻值为 10 Ω；现将R和L并联接在电压为4V的电源两端，干路中的电流为 1.1 A。
9.如图所示的电路中，电源电压保持不变，定值电阻R2=10Ω，滑动变阻器R1标有“30Ω 1A”的字样，只闭合开关S1，电流表的示数为0.3A。求：
（1）电源电压；
（2）闭合开关S1、S2，电流表的示数为0.45A时，滑动变阻器R1接入电路中的阻值。
解：（1）只闭合开关S1，电路为定值电阻R2的简单电路，电流表测量电路中的电流。
电源电压：U=I2R2=0.3A×10Ω=3V
（2）闭合开关S1、S2，滑动变阻器R1和定值电阻R2并联，电流表测量干路电流。
通过滑动变阻器R1的电流：I1=I-I2=0.45A-0.3A=0.15A
滑动变阻器R1接入电路中的阻值：R1==20Ω
拓展培优
10.如图所示，滑动变阻器的滑片在某两点间移动时，电流表的示数范围在1A至2A之间，电压表的示数范围在6V至9V之间（电源电压保持不变）。则定值电阻R1的阻值及电源电压分别是（ A ）
A.3Ω、12V B.3Ω、15V
C.6Ω、15V D.6Ω、12V
