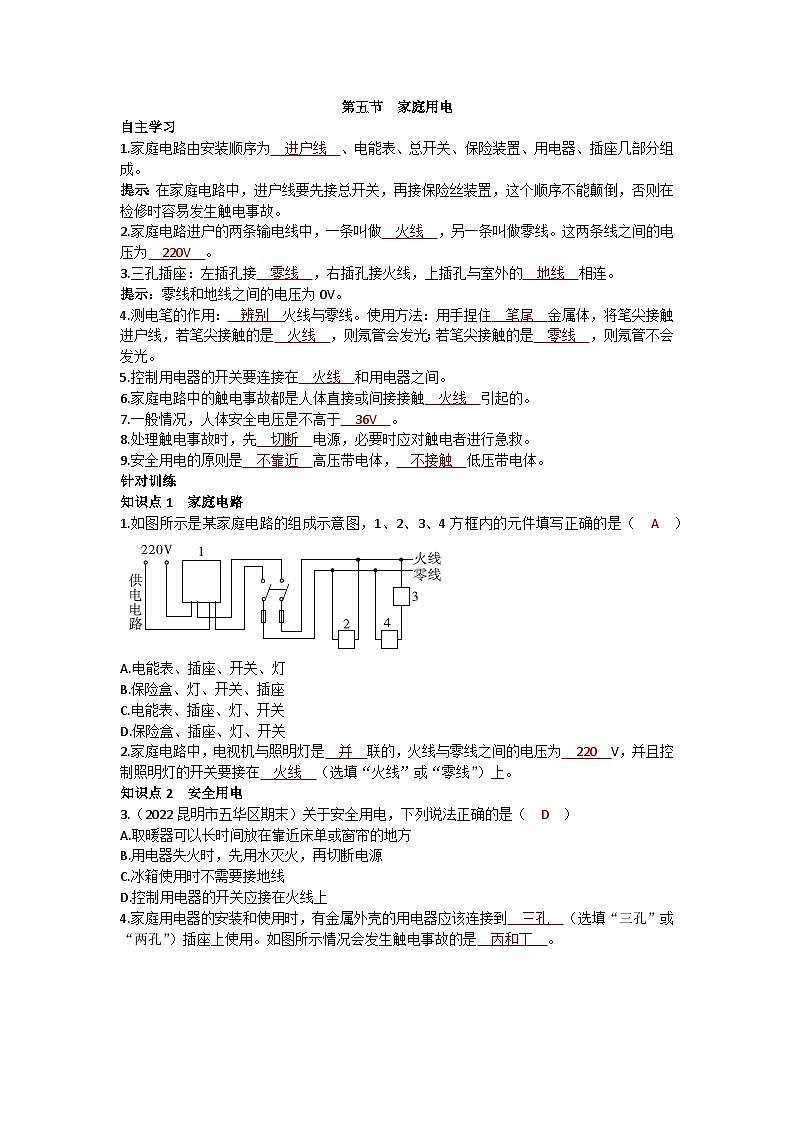

物理沪科版第十五章 探究电路第五节 家庭用电达标测试
展开1.家庭电路由安装顺序为 进户线 、电能表、总开关、保险装置、用电器、插座几部分组成。
提示:在家庭电路中,进户线要先接总开关,再接保险丝装置,这个顺序不能颠倒,否则在检修时容易发生触电事故。
2.家庭电路进户的两条输电线中,一条叫做 火线 ,另一条叫做零线。这两条线之间的电压为 220V 。
3.三孔插座:左插孔接 零线 ,右插孔接火线,上插孔与室外的 地线 相连。
提示:零线和地线之间的电压为0V。
4.测电笔的作用: 辨别 火线与零线。使用方法:用手捏住 笔尾 金属体,将笔尖接触进户线,若笔尖接触的是 火线 ,则氖管会发光;若笔尖接触的是 零线 ,则氖管不会发光。
5.控制用电器的开关要连接在 火线 和用电器之间。
6.家庭电路中的触电事故都是人体直接或间接接触 火线 引起的。
7.一般情况,人体安全电压是不高于 36V 。
8.处理触电事故时,先 切断 电源,必要时应对触电者进行急救。
9.安全用电的原则是 不靠近 高压带电体, 不接触 低压带电体。
针对训练
知识点1 家庭电路
1.如图所示是某家庭电路的组成示意图,1、2、3、4方框内的元件填写正确的是( A )
A.电能表、插座、开关、灯
B.保险盒、灯、开关、插座
C.电能表、插座、灯、开关
D.保险盒、插座、灯、开关
2.家庭电路中,电视机与照明灯是 并 联的,火线与零线之间的电压为 220 V,并且控制照明灯的开关要接在 火线 (选填“火线”或“零线”)上。
知识点2 安全用电
3.(2022昆明市五华区期末)关于安全用电,下列说法正确的是( D )
A.取暖器可以长时间放在靠近床单或窗帘的地方
B.用电器失火时,先用水灭火,再切断电源
C.冰箱使用时不需要接地线
D.控制用电器的开关应接在火线上
4.家庭用电器的安装和使用时,有金属外壳的用电器应该连接到 三孔 (选填“三孔”或“两孔”)插座上使用。如图所示情况会发生触电事故的是 丙和丁 。

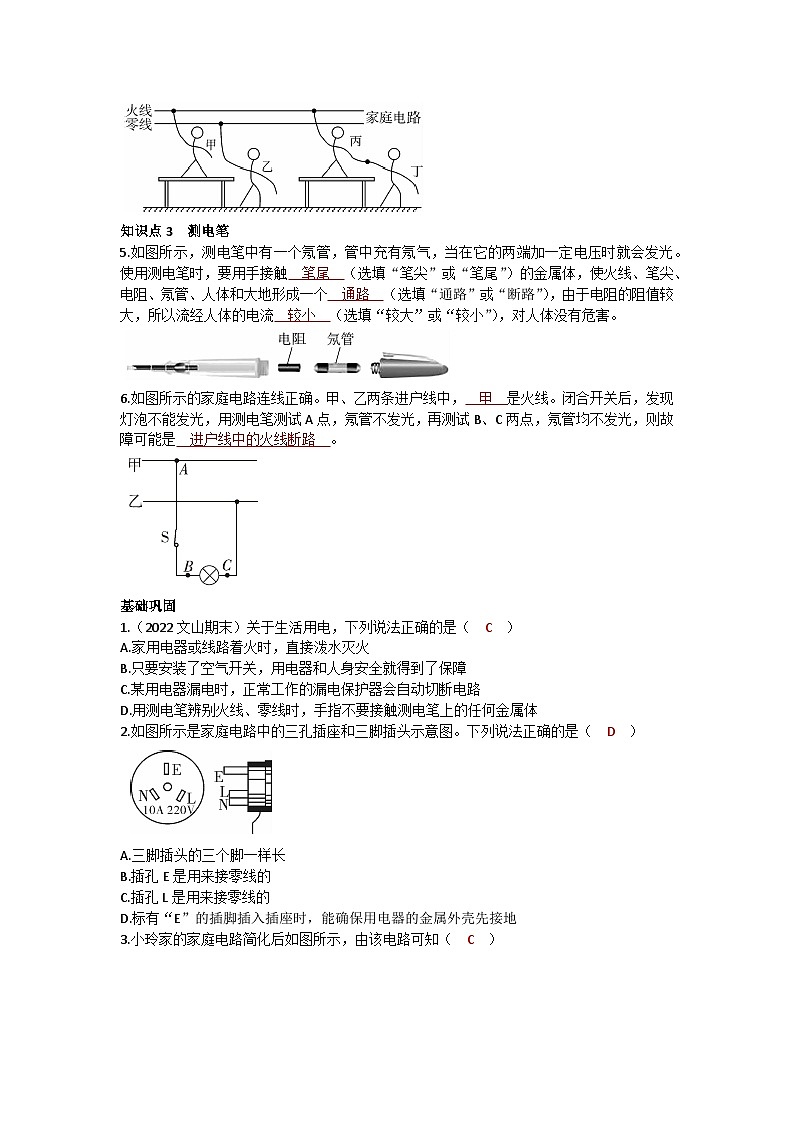

知识点3 测电笔
5.如图所示,测电笔中有一个氖管,管中充有氖气,当在它的两端加一定电压时就会发光。使用测电笔时,要用手接触 笔尾 (选填“笔尖”或“笔尾”)的金属体,使火线、笔尖、电阻、氖管、人体和大地形成一个 通路 (选填“通路”或“断路”),由于电阻的阻值较大,所以流经人体的电流 较小 (选填“较大”或“较小”),对人体没有危害。
6.如图所示的家庭电路连线正确。甲、乙两条进户线中, 甲 是火线。闭合开关后,发现灯泡不能发光,用测电笔测试A点,氖管不发光,再测试B、C两点,氖管均不发光,则故障可能是 进户线中的火线断路 。
基础巩固
1.(2022文山期末)关于生活用电,下列说法正确的是( C )
A.家用电器或线路着火时,直接泼水灭火
B.只要安装了空气开关,用电器和人身安全就得到了保障
C.某用电器漏电时,正常工作的漏电保护器会自动切断电路
D.用测电笔辨别火线、零线时,手指不要接触测电笔上的任何金属体
2.如图所示是家庭电路中的三孔插座和三脚插头示意图。下列说法正确的是( D )
A.三脚插头的三个脚一样长
B.插孔E是用来接零线的
C.插孔L是用来接零线的
D.标有“E”的插脚插入插座时,能确保用电器的金属外壳先接地
3.小玲家的家庭电路简化后如图所示,由该电路可知( C )
A.a线是零线,b线是火线
B.灯泡L与插座Q是串联关系
C.c处断开,洗衣机插头插入插座P,洗衣机虽能工作但有安全隐患
D.台灯插头插入插座Q后,空气开关立刻“跳闸”,是因为灯丝断路
4.家庭电路中的触电事故就是由人体直接或间接地与 火 线连通造成的;为了消除家庭电路中因电流过大而造成的火灾隐患,必须在火线上串联一个 空气开关 。
5.大量事实表明不高于 36 V的电压才是人体安全电压;下图中正确使用测电笔的是 甲 图。
6.如图所示的家庭电路,闭合开关S,电灯发光,用测电笔接触A点,氖管 不会 发光。若断开开关S,站在地面上的人用手接触电路中的B点 不会 触电。(选填“会”或“不会”)
7.(2022文山期末)请用笔画线代替导线,将如图所示的家庭电路连接完整。
答案
拓展培优
8.如图所示是家庭电路的一部分,电工师傅按下面的顺序进行检测:①闭合开关S1,灯L1亮;②再闭合开关S2,灯L1亮、灯L2不亮;③用测电笔分别检测a、b、c、d四个接线点,测电笔只在c点不发光。若电路中只有一处故障,故障可能是( D )
A.灯L2短路
B.c点左侧的零线断路
C.灯L2所在支路断路
D.c、d两点间断路
