沪科版九年级物理 第十五章 第一节课时2 变阻器练习

这是一份沪科版九年级物理 第十五章 第一节课时2 变阻器练习，共4页。

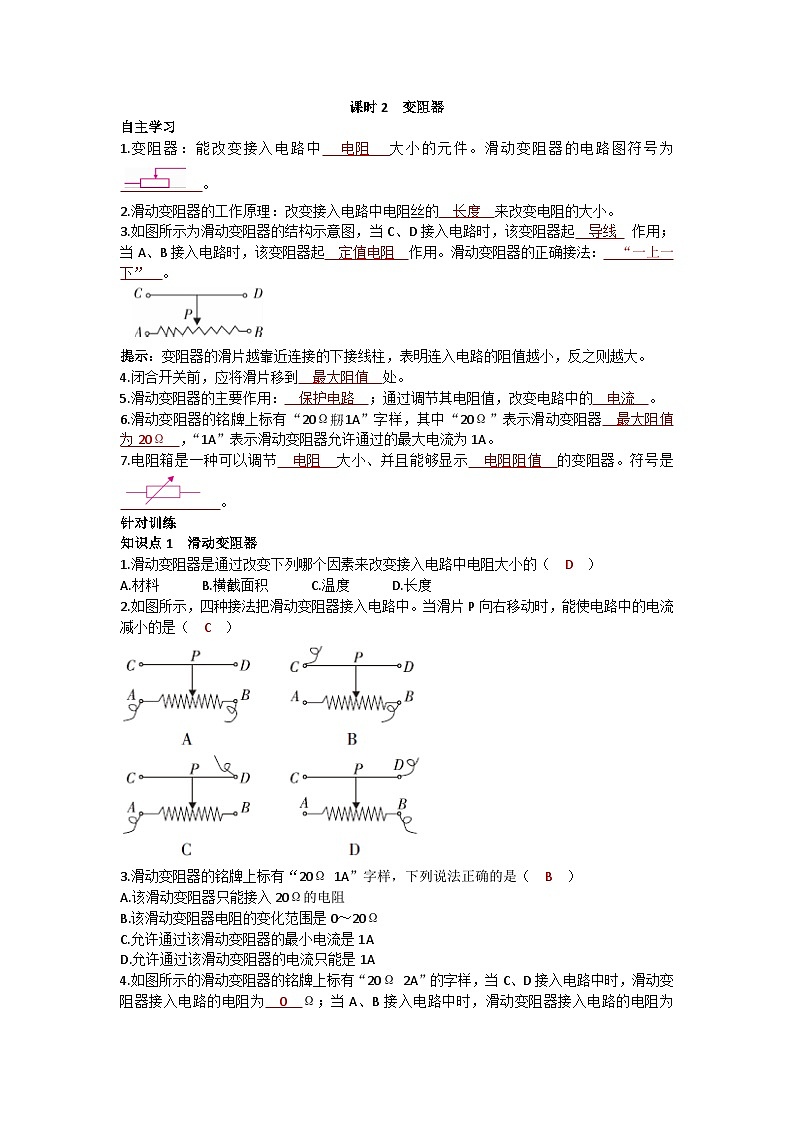

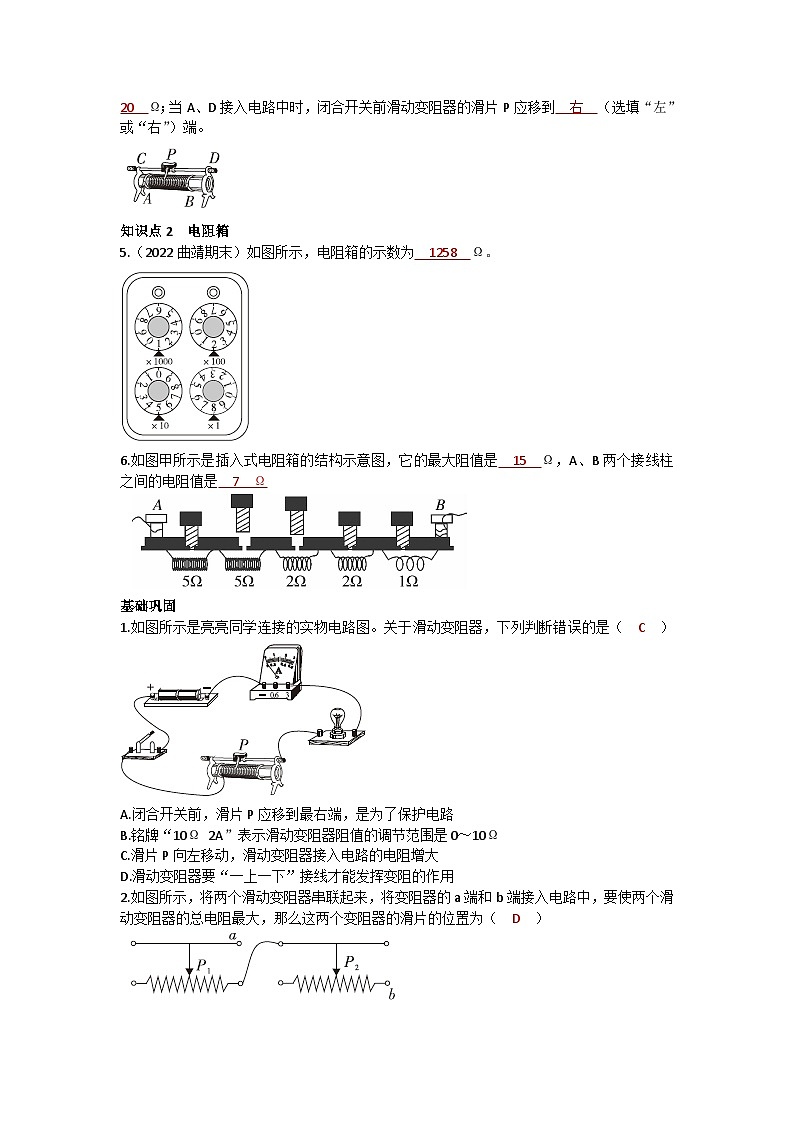

课时2 变阻器自主学习1.变阻器：能改变接入电路中 电阻 大小的元件。滑动变阻器的电路图符号为 。2.滑动变阻器的工作原理：改变接入电路中电阻丝的 长度 来改变电阻的大小。3.如图所示为滑动变阻器的结构示意图，当C、D接入电路时，该变阻器起 导线 作用；当A、B接入电路时，该变阻器起 定值电阻 作用。滑动变阻器的正确接法： “一上一下” 。提示：变阻器的滑片越靠近连接的下接线柱，表明连入电路的阻值越小，反之则越大。4.闭合开关前，应将滑片移到 最大阻值 处。5.滑动变阻器的主要作用： 保护电路 ；通过调节其电阻值，改变电路中的 电流 。6.滑动变阻器的铭牌上标有“20Ω1A”字样，其中“20Ω”表示滑动变阻器 最大阻值为20Ω ，“1A”表示滑动变阻器允许通过的最大电流为1A。7.电阻箱是一种可以调节 电阻 大小、并且能够显示 电阻阻值 的变阻器。符号是 。针对训练知识点1 滑动变阻器 1.滑动变阻器是通过改变下列哪个因素来改变接入电路中电阻大小的（ D ）A.材料 B.横截面积 C.温度 D.长度2.如图所示，四种接法把滑动变阻器接入电路中。当滑片P向右移动时，能使电路中的电流减小的是（ C ）3.滑动变阻器的铭牌上标有“20Ω 1A”字样，下列说法正确的是（ B ）A.该滑动变阻器只能接入20Ω的电阻B.该滑动变阻器电阻的变化范围是0～20ΩC.允许通过该滑动变阻器的最小电流是1AD.允许通过该滑动变阻器的电流只能是1A4.如图所示的滑动变阻器的铭牌上标有“20Ω 2A”的字样，当C、D接入电路中时，滑动变阻器接入电路的电阻为 0 Ω；当A、B接入电路中时，滑动变阻器接入电路的电阻为 20 Ω；当A、D接入电路中时，闭合开关前滑动变阻器的滑片P应移到 右 （选填“左”或“右”）端。知识点2 电阻箱 5.（2022曲靖期末）如图所示，电阻箱的示数为 1258 Ω。6.如图甲所示是插入式电阻箱的结构示意图，它的最大阻值是 15 Ω，A、B两个接线柱之间的电阻值是 7 Ω基础巩固1.如图所示是亮亮同学连接的实物电路图。关于滑动变阻器，下列判断错误的是（ C ）A.闭合开关前，滑片P应移到最右端，是为了保护电路B.铭牌“10Ω 2A”表示滑动变阻器阻值的调节范围是0～10ΩC.滑片P向左移动，滑动变阻器接入电路的电阻增大D.滑动变阻器要“一上一下”接线才能发挥变阻的作用2.如图所示，将两个滑动变阻器串联起来，将变阻器的a端和b端接入电路中，要使两个滑动变阻器的总电阻最大，那么这两个变阻器的滑片的位置为（ D ）A.P1在最左端，P2在最右端B.P1在最右端，P2在最左端C.P1在最右端，P2在最右端D.P1在最左端，P2在最左端3.如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列分析正确的是（ C ）A.若只将a、c接入电路，转动旋钮灯泡亮度改变B.若只将b、c接入电路，转动旋钮灯泡亮度不变C.电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度D.电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度4.如图所示的电路，闭合开关，移动滑片P，观察电流表指针，看到的现象是 电流表指针位置不变 ，其原因是滑动变阻器没有 采用一上一下的接法 ，若想实现滑片P向B端移动，灯变亮，只允许改动导线a，则有 1 种接法。5.如图所示为“用滑动变阻器改变电流”的实验。（1）请用笔画线代替导线连接好实物图，要求：滑动变阻器的滑片P向A端移动时，灯泡的亮度增加。 答案 （2）在闭合开关前，滑片P应移至最 右 （选填“左”或“右”）端。（3）开始实验后，甲同学发现无论怎样移动滑片P，灯泡的亮度都不发生变化，而且一直很暗，这可能是 把滑动变阻器下面的两个接线柱接入了电路 。（4）将滑动变阻器的B、D两个接线柱接入电路中，要使电流表示数变大，滑片P应向 B （选填“A”或“B”）端移动。拓展培优6.如图所示为滑动变阻器的两种接入电路的情况，当滑片P向右移动时，变阻器接入电路部分的电阻的变化是（ D ）A.甲减小，乙增大 B.甲增大，乙减小C.甲增大，乙增大 D.甲减小，乙减小
