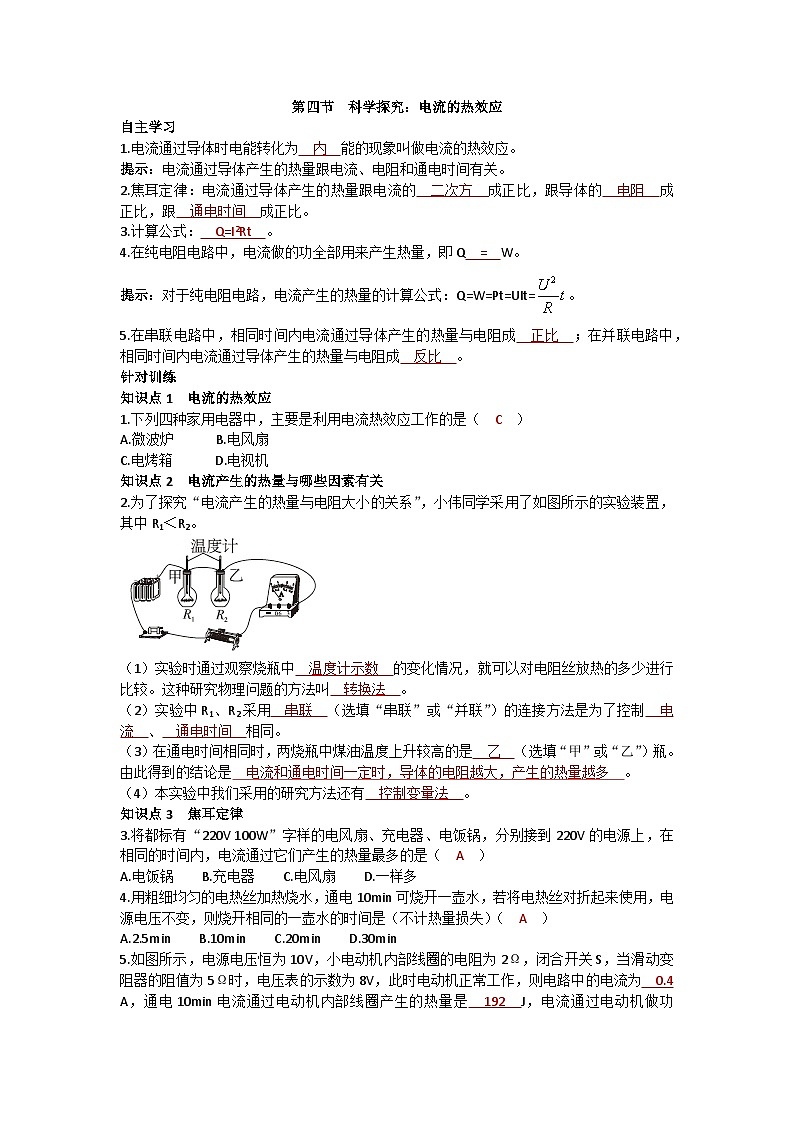

沪科版九年级全册第四节 科学探究：电流的热效应当堂检测题

这是一份沪科版九年级全册第四节 科学探究：电流的热效应当堂检测题，共3页。试卷主要包含了焦耳定律，计算公式，3A×10Ω=3V，某电热水壶部分参数等内容，欢迎下载使用。
1.电流通过导体时电能转化为 内 能的现象叫做电流的热效应。
提示：电流通过导体产生的热量跟电流、电阻和通电时间有关。
2.焦耳定律：电流通过导体产生的热量跟电流的 二次方 成正比，跟导体的 电阻 成正比，跟 通电时间 成正比。
3.计算公式： Q=I2Rt 。
4.在纯电阻电路中，电流做的功全部用来产生热量，即Q = W。
提示：对于纯电阻电路，电流产生的热量的计算公式：Q=W=Pt=UIt=。
5.在串联电路中，相同时间内电流通过导体产生的热量与电阻成 正比 ；在并联电路中，相同时间内电流通过导体产生的热量与电阻成 反比 。
针对训练
知识点1 电流的热效应
1.下列四种家用电器中，主要是利用电流热效应工作的是（ C ）
A.微波炉 B.电风扇
C.电烤箱 D.电视机
知识点2 电流产生的热量与哪些因素有关
2.为了探究“电流产生的热量与电阻大小的关系”，小伟同学采用了如图所示的实验装置，其中R1＜R2。
（1）实验时通过观察烧瓶中 温度计示数 的变化情况，就可以对电阻丝放热的多少进行比较。这种研究物理问题的方法叫 转换法 。
（2）实验中R1、R2采用 串联 （选填“串联”或“并联”）的连接方法是为了控制 电流 、 通电时间 相同。
（3）在通电时间相同时，两烧瓶中煤油温度上升较高的是 乙 （选填“甲”或“乙”）瓶。由此得到的结论是 电流和通电时间一定时，导体的电阻越大，产生的热量越多 。
（4）本实验中我们采用的研究方法还有 控制变量法 。
知识点3 焦耳定律
3.将都标有“220V 100W”字样的电风扇、充电器、电饭锅，分别接到220V的电源上，在相同的时间内，电流通过它们产生的热量最多的是（ A ）
A.电饭锅 B.充电器 C.电风扇 D.一样多
4.用粗细均匀的电热丝加热烧水，通电10min可烧开一壶水，若将电热丝对折起来使用，电源电压不变，则烧开相同的一壶水的时间是（不计热量损失）（ A ）
B.10min C.20min D.30min
5.如图所示，电源电压恒为10V，小电动机内部线圈的电阻为2Ω，闭合开关S，当滑动变阻器的阻值为5Ω时，电压表的示数为8V，此时电动机正常工作，则电路中的电流为 0.4 A，通电10min电流通过电动机内部线圈产生的热量是 192 J，电流通过电动机做功 1920 J。
基础巩固
1.如图所示，长度、横截面积一样，材料不同的两个电阻串联在电路中，其中电阻R1=2Ω、R2=4Ω，在它们表面涂上厚度一样的蜡。现在闭合开关给它们通电，过一段时间后，我们观察到（ B ）
A.R1上的蜡熔化得快
B.R2上的蜡熔化得快
C.R1、R2上的蜡熔化得一样快
D.无法比较
2.电炉中的电阻丝通电一段时间后变得很烫，而连接电炉的导线却不怎么热，这主要是因为（ A ）
A.导线的电阻远小于电阻丝的电阻，导线消耗的电能很少
B.通过导线的电流小于通过电阻丝的电流
C.导线散热比电阻丝快
D.导线的绝缘皮隔热
3.甲、乙两段导体通电时间相同，甲的电阻是乙的3倍，甲、乙产生的热量之比是4∶3，则通过甲、乙两导体的电流之比是（ A ）
A.2∶3 B.2∶1 C.4∶9 D.3∶2
4.一根阻值恒定的电阻丝，接入某电路后，每分钟产生的热量是Q，如果让它每分钟产生的热量为4Q，则下列办法可行的是（ C ）
A.再取一根相同的电阻丝跟它并联
B.再取一根相同的电阻丝跟它串联
C.将这根电阻丝两端的电压提高为原来的2倍
D.将这根电阻丝两端的电压提高为原来的4倍
5.如图所示是“探究电流通过导体产生的热量与 电阻 的关系”的实验装置。当电流为0.2A时，通电10s甲容器中的电阻产生的热量是 4 J。
6.某校师生自制了一台实验电烘箱，当电烘箱的电阻丝通过5A的电流时，每分钟会产生6×104J的热量，则这台电烘箱的电阻丝的电阻为 40 Ω。举出一个生活中防止电流热效应产生的危害而采取的措施： 电视机后面有散热窗 。
7.（2022鲁甸期末）如图所示的电路中，电源电压保持不变，定值电阻R1=10Ω。只闭合开关S时，电流表的示数为0.3A；当闭合开关S、S1时，电流表的示数为0.4A。求：
（1）电源电压；
（2）定值电阻R2的阻值；
（3）当闭合开关S、S1时，5min内电流通过定值电阻R2产生的热量。
解：（1）由图可知，只闭合开关S时，电路中只有电阻R1工作。
电源电压：U=U1=I1R1=0.3A×10Ω=3V
（2）当闭合开关S、S1时，电阻R1、R2并联。
通过R2的电流：I2=I-I1=0.4A-0.3A=0.1A
定值电阻R2两端的电压：U2=U=3V
定值电阻R2的阻值：R2==30Ω
（3）当闭合开关S、S1时，定值电阻R2在5min内产生的热量：
Q=I22R2t=（0.1A）2×30Ω×5×60s=90J
拓展培优
8.某电热水壶部分参数：额定电压为220V，额定功率模糊不清，容积为1L，加热效率为90%。在额定电压下，将满壶水从10℃加热至沸腾（在1个标准大气压下），用时5min，则水吸收的热量是 3.78×105 J，电热水壶的额定功率是 1.4×103 W。［c水=4.2×103J/（kg·℃）］
