沪科版九年级物理 第十六章 专题十三：特殊方法测电功率练习

这是一份沪科版九年级物理 第十六章 专题十三：特殊方法测电功率练习，共3页。

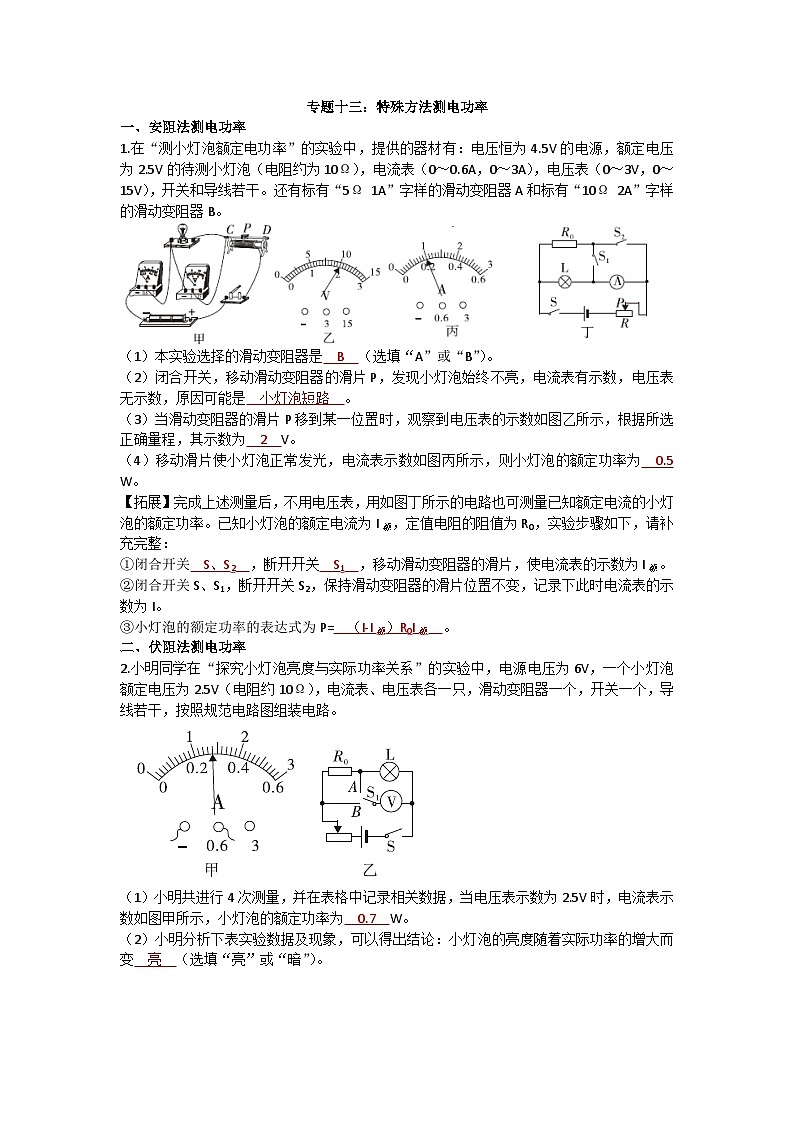

专题十三：特殊方法测电功率一、安阻法测电功率1.在“测小灯泡额定电功率”的实验中，提供的器材有：电压恒为4.5V的电源，额定电压为2.5V的待测小灯泡（电阻约为10Ω），电流表（0～0.6A，0～3A），电压表（0～3V，0～15V），开关和导线若干。还有标有“5Ω 1A”字样的滑动变阻器A和标有“10Ω 2A”字样的滑动变阻器B。（1）本实验选择的滑动变阻器是 B （选填“A”或“B”）。（2）闭合开关，移动滑动变阻器的滑片P，发现小灯泡始终不亮，电流表有示数，电压表无示数，原因可能是 小灯泡短路 。（3）当滑动变阻器的滑片P移到某一位置时，观察到电压表的示数如图乙所示，根据所选正确量程，其示数为 2 V。（4）移动滑片使小灯泡正常发光，电流表示数如图丙所示，则小灯泡的额定功率为 0.5 W。【拓展】完成上述测量后，不用电压表，用如图丁所示的电路也可测量已知额定电流的小灯泡的额定功率。已知小灯泡的额定电流为I额，定值电阻的阻值为R0，实验步骤如下，请补充完整：①闭合开关 S、S2 ，断开开关 S1 ，移动滑动变阻器的滑片，使电流表的示数为I额。②闭合开关S、S1，断开开关S2，保持滑动变阻器的滑片位置不变，记录下此时电流表的示数为I。③小灯泡的额定功率的表达式为P= （I-I额）R0I额 。二、伏阻法测电功率2.小明同学在“探究小灯泡亮度与实际功率关系”的实验中，电源电压为6V，一个小灯泡额定电压为2.5V（电阻约10Ω），电流表、电压表各一只，滑动变阻器一个，开关一个，导线若干，按照规范电路图组装电路。（1）小明共进行4次测量，并在表格中记录相关数据，当电压表示数为2.5V时，电流表示数如图甲所示，小灯泡的额定功率为 0.7 W。（2）小明分析下表实验数据及现象，可以得出结论：小灯泡的亮度随着实际功率的增大而变 亮 （选填“亮”或“暗”）。（3）完成上述实验后，小明同学又设计了一种测量额定功率的方案，如图乙所示，定值电阻R0=10Ω，完成下列操作：①连接好电路，闭合开关S，将开关S1拨到触点 A （选填“A”或“B”），移动滑片，使电压表的示数为小灯泡的额定电压2.5V；②保持滑片的位置不动，再将开关S1拨到另一触点，读出电压表的示数为4.5V；③则小灯泡的额定功率P= 0.5 W。三、等效替代法测电功率3.小鹭利用电流表和电阻箱测量小灯泡的电功率，设计并连接了如图甲所示的部分实验电路。（1）请你添加一条导线，将如图甲所示的实物图补充完整，并使滑动变阻器的滑片P向右移动时接入电路的阻值变大。 答案 （2）闭合开关S1，将开关S2扳向 1 （选填“1”或“2”），调节滑动变阻器使电流表的示数为I1，如图乙所示，I1= 0.2 A。（3）将开关S2扳向另一端，保持 滑动变阻器 的阻值不变，调节 电阻箱 的阻值R，使电流表的示数仍为I1。（4）若此时R=7Ω，则小灯泡的实际功率P1= 0.28 W。4.测量额定电压为2.5V的小灯泡额定功率时，电流表已坏，小莉用一个电阻箱代替电流表测量小灯泡的额定功率。她设计了如图所示的电路图，并按照电路图连接好实物电路。以下是她的实验步骤，请将它补充完整：（1）只闭合开关 S1 ，移动变阻器的滑片P，使电压表示数为2.5V。（2）保持（1）中滑动变阻器的滑片P的位置不变， 只闭合开关S2 ，调节电阻箱的阻值，当电压表示数为2.5V时，读出电阻箱连入电路的阻值R。（3）利用上述测量出的物理量和已知量，写出小灯泡额定功率的表达式：P= 。 序号电压U/V电流I/A电阻R/Ω电功率P/W灯泡亮度10.50.163.10.08不亮21.50.241.250.362.较暗32.5正常43.00.3010.00.90很亮
