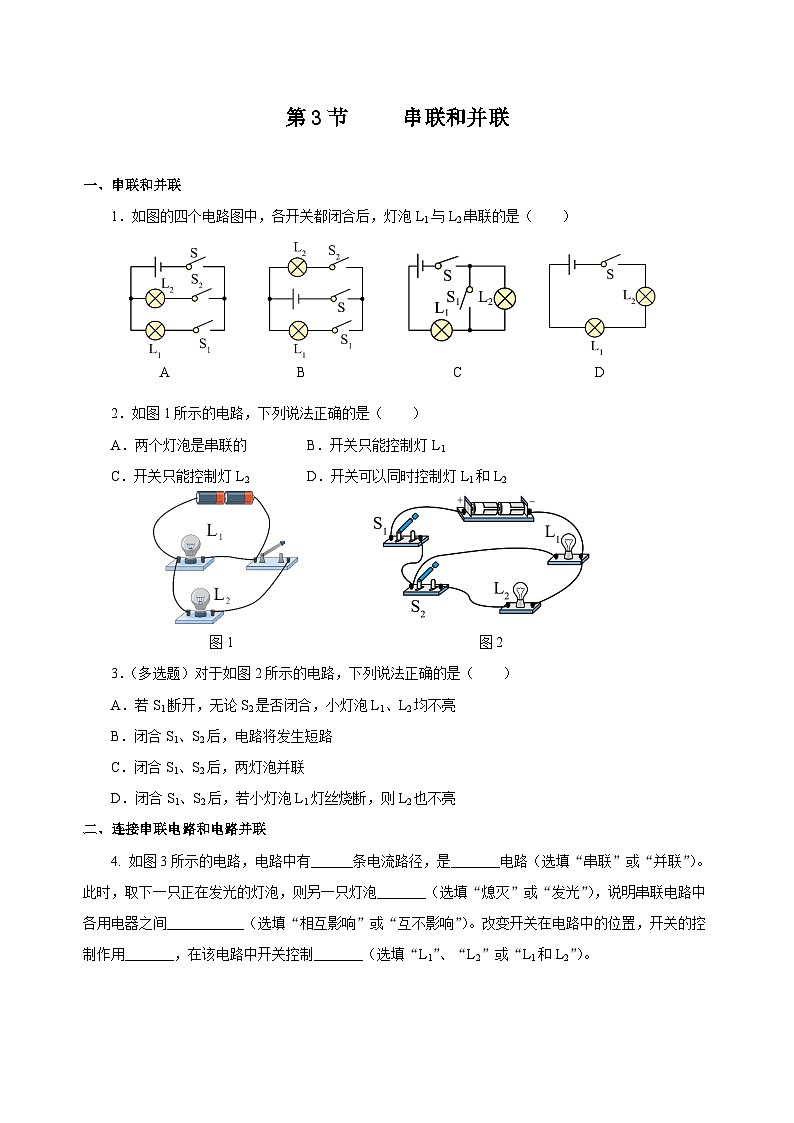

一、串联和并联
1．如图的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是（ ）
A B C D
2．如图1所示的电路，下列说法正确的是（ ）
A．两个灯泡是串联的 B．开关只能控制灯L1
C．开关只能控制灯L2 D．开关可以同时控制灯L1和L2
图1 图2
3．（多选题）对于如图2所示的电路，下列说法正确的是（ ）
A．若S1断开，无论S2是否闭合，小灯泡L1、L2均不亮
B．闭合S1、S2后，电路将发生短路
C．闭合S1、S2后，两灯泡并联
D．闭合S1、S2后，若小灯泡L1灯丝烧断，则L2也不亮
二、连接串联电路和电路并联
4. 如图3所示的电路，电路中有______条电流路径，是_______电路（选填“串联”或“并联”）。此时，取下一只正在发光的灯泡，则另一只灯泡_______（选填“熄灭”或“发光”），说明串联电路中各用电器之间___________（选填“相互影响”或“互不影响”）。改变开关在电路中的位置，开关的控制作用_______，在该电路中开关控制_______（选填“L1”、“L2”或“L1和L2”）。
图3 图4

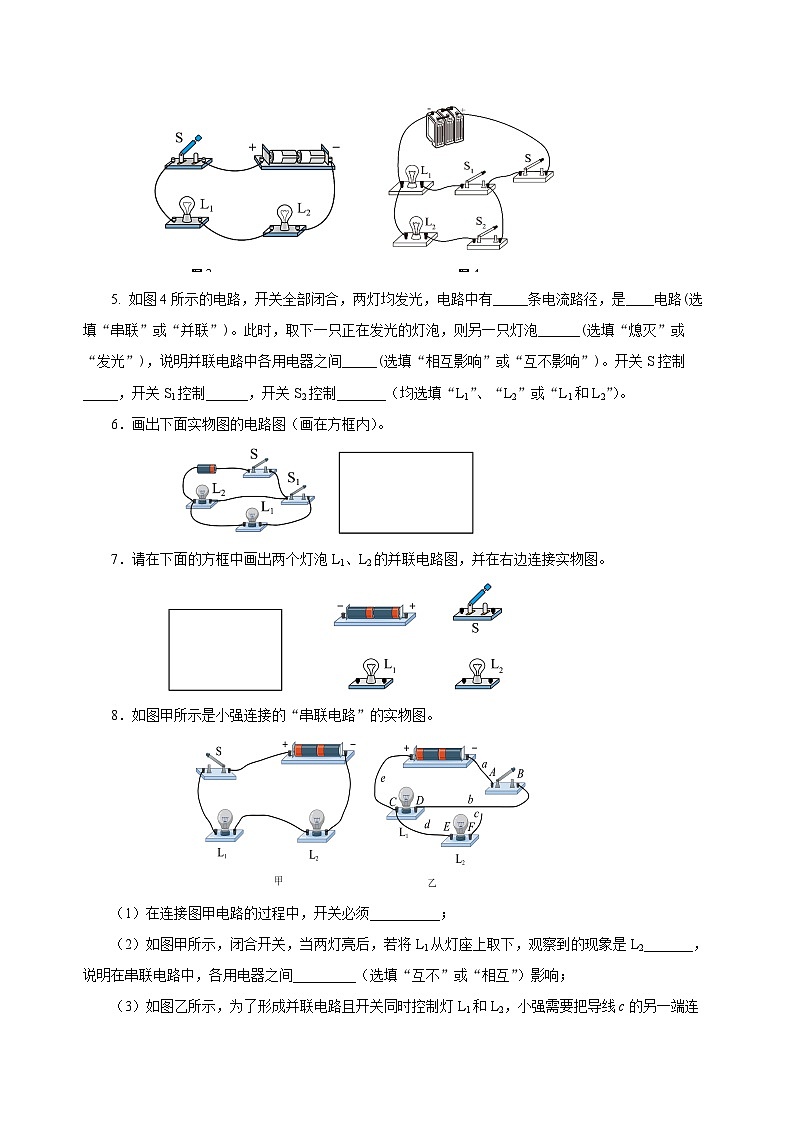

5. 如图4所示的电路，开关全部闭合，两灯均发光，电路中有_____条电流路径，是____电路(选填“串联”或“并联”)。此时，取下一只正在发光的灯泡，则另一只灯泡______(选填“熄灭”或“发光”)，说明并联电路中各用电器之间_____(选填“相互影响”或“互不影响”)。开关S控制_____，开关S1控制______，开关S2控制_______（均选填“L1”、“L2”或“L1和L2”）。
6．画出下面实物图的电路图（画在方框内）。
7．请在下面的方框中画出两个灯泡L1、L2的并联电路图，并在右边连接实物图。
8．如图甲所示是小强连接的“串联电路”的实物图。
（1）在连接图甲电路的过程中，开关必须__________；
（2）如图甲所示，闭合开关，当两灯亮后，若将L1从灯座上取下，观察到的现象是L2_______，说明在串联电路中，各用电器之间_________（选填“互不”或“相互”）影响；
（3）如图乙所示，为了形成并联电路且开关同时控制灯L1和L2，小强需要把导线c的另一端连接到电路中的_____点。为了形成并联电路且开关只控制L1，导线c的另一端连接到电路中的_____点；
（4）如图乙所示，在（3）中连接好的并联电路中，闭合开关，当两灯亮后，若将L1从灯座上取下，观察到的现象是L2__________，若将一根导线接在小灯泡L2的两端，会造成________。
三、生活中的电路

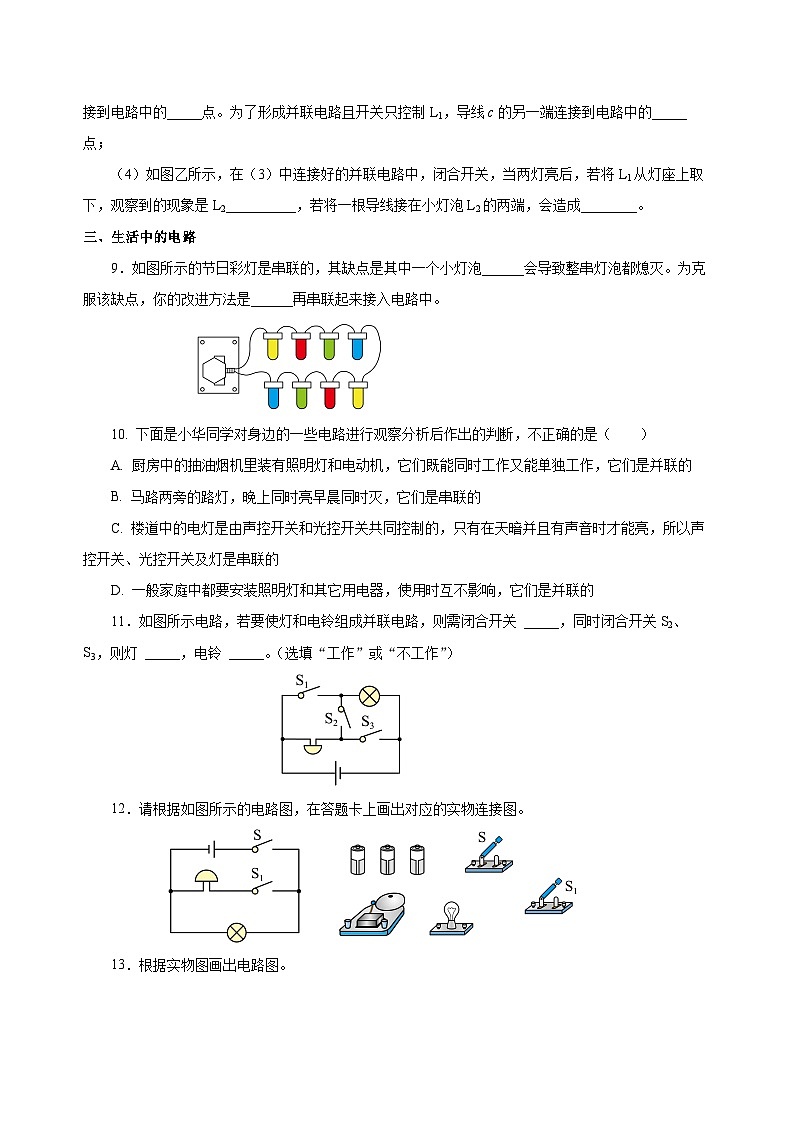

9．如图所示的节日彩灯是串联的，其缺点是其中一个小灯泡______会导致整串灯泡都熄灭。为克服该缺点，你的改进方法是______再串联起来接入电路中。
10. 下面是小华同学对身边的一些电路进行观察分析后作出的判断，不正确的是（ ）
A. 厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的
B. 马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
C. 楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
D. 一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的
11．如图所示电路，若要使灯和电铃组成并联电路，则需闭合开关 _____，同时闭合开关S2、S3，则灯 _____，电铃 _____。（选填“工作”或“不工作”）
12．请根据如图所示的电路图，在答题卡上画出对应的实物连接图。
13．根据实物图画出电路图。
14．在“连接并联电路”的实验中，小英同学用两个不同的小灯泡组成了如图所示的电路。
（1）在连接完最后一根导线时，发现两个灯都同时亮了。则在连接电路时她的错误操作是______；
（2）她改正错误后，闭合开关S发现两灯都亮；断开开关S两灯都不亮。她这步操作得到的结论是：在并联电路中，______；
（3）继续进行实验，她先后将开关S取下后安装在L1、L2所在的支路，并闭合或断开开关观察L1、L2的发光情况。这步实验是为了探究______；
（4）小亮在观察了她的实验过程后，认为她的操作比较繁杂，可以增加两个器材，使操作更简单。你认为小亮要增加的两个器材是______。
15．疫情防控期间，某学校有前后两个门，在前后门各有一个开关，学校保卫室有甲、乙两灯和电池组。要求：前门来人甲灯亮，后门来人乙灯亮。请设计这个电路，画出电路图并连接实物图。
16．（2022山东济宁·中考真题）家庭的卫生间一般都要安装照明灯和换气扇（用表示）。使用时，有时需要各自独立工作，有时需要同时工作，请你在图的虚线框中画出符合上述要求的电路图。
17.（2022湖北武汉·中考真题）下列电路图中，与实物电路对应的是（ ）
A． B． C． D．
18.（2022山东淄博·中考真题）为做好疫情常态化防控，打造安全就医环境，很多医院启用了智能门禁系统。系统扫描到就医人员的健康码为绿码（模拟电路中的开关S1闭合）并且检测到其体温正常（开关S2闭合）时，门禁才会自动打开（电动机工作）。下列图中模拟电路符合上述要求的是（ ）
A． B．
C． D．
19．（2022四川成都·中考真题）实验小组的同学连接了四个电路（如图）来探究开关的控制作用，下列判断正确的是（ ）
A．甲电路中，开关S只控制L1
B．乙电路中，闭合开关S，两灯都亮
C．丙电路中，闭合开关S，L1亮，L2不亮
D．丁电路中，断开开关S，L1不亮，L2亮
20．（2022·湖南邵阳·统考中考真题）学校打算在南门和北门上各安装一个按钮开关，在传达室安装甲、乙两盏提示灯和电池组。做到南门来人按下开关时只有乙灯亮，北门来人按下开关时只有甲灯亮。以下电路图符合设计要求的是（ ）
A．B．C．D．
一、串联和并联
1．如图的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是（ ）
A B C D
2．如图1所示的电路，下列说法正确的是（ ）
A．两个灯泡是串联的 B．开关只能控制灯L1
C．开关只能控制灯L2 D．开关可以同时控制灯L1和L2
图1 图2
3．（多选题）对于如图2所示的电路，下列说法正确的是（ ）
A．若S1断开，无论S2是否闭合，小灯泡L1、L2均不亮
B．闭合S1、S2后，电路将发生短路
C．闭合S1、S2后，两灯泡并联
D．闭合S1、S2后，若小灯泡L1灯丝烧断，则L2也不亮
二、连接串联电路和电路并联
4. 如图3所示的电路，电路中有______条电流路径，是_______电路（选填“串联”或“并联”）。此时，取下一只正在发光的灯泡，则另一只灯泡_______（选填“熄灭”或“发光”），说明串联电路中各用电器之间___________（选填“相互影响”或“互不影响”）。改变开关在电路中的位置，开关的控制作用_______，在该电路中开关控制_______（选填“L1”、“L2”或“L1和L2”）。
图3 图4
5. 如图4所示的电路，开关全部闭合，两灯均发光，电路中有_____条电流路径，是____电路(选填“串联”或“并联”)。此时，取下一只正在发光的灯泡，则另一只灯泡______(选填“熄灭”或“发光”)，说明并联电路中各用电器之间_____(选填“相互影响”或“互不影响”)。开关S控制_____，开关S1控制______，开关S2控制_______（均选填“L1”、“L2”或“L1和L2”）。
6．画出下面实物图的电路图（画在方框内）。
7．请在下面的方框中画出两个灯泡L1、L2的并联电路图，并在右边连接实物图。
8．如图甲所示是小强连接的“串联电路”的实物图。
（1）在连接图甲电路的过程中，开关必须__________；
（2）如图甲所示，闭合开关，当两灯亮后，若将L1从灯座上取下，观察到的现象是L2_______，说明在串联电路中，各用电器之间_________（选填“互不”或“相互”）影响；
（3）如图乙所示，为了形成并联电路且开关同时控制灯L1和L2，小强需要把导线c的另一端连接到电路中的_____点。为了形成并联电路且开关只控制L1，导线c的另一端连接到电路中的_____点；
（4）如图乙所示，在（3）中连接好的并联电路中，闭合开关，当两灯亮后，若将L1从灯座上取下，观察到的现象是L2__________，若将一根导线接在小灯泡L2的两端，会造成________。
三、生活中的电路
9．如图所示的节日彩灯是串联的，其缺点是其中一个小灯泡______会导致整串灯泡都熄灭。为克服该缺点，你的改进方法是______再串联起来接入电路中。
10. 下面是小华同学对身边的一些电路进行观察分析后作出的判断，不正确的是（ ）
A. 厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的
B. 马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
C. 楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
D. 一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的
11．如图所示电路，若要使灯和电铃组成并联电路，则需闭合开关 _____，同时闭合开关S2、S3，则灯 _____，电铃 _____。（选填“工作”或“不工作”）
12．请根据如图所示的电路图，在答题卡上画出对应的实物连接图。
13．根据实物图画出电路图。
14．在“连接并联电路”的实验中，小英同学用两个不同的小灯泡组成了如图所示的电路。
（1）在连接完最后一根导线时，发现两个灯都同时亮了。则在连接电路时她的错误操作是______；
（2）她改正错误后，闭合开关S发现两灯都亮；断开开关S两灯都不亮。她这步操作得到的结论是：在并联电路中，______；
（3）继续进行实验，她先后将开关S取下后安装在L1、L2所在的支路，并闭合或断开开关观察L1、L2的发光情况。这步实验是为了探究______；
（4）小亮在观察了她的实验过程后，认为她的操作比较繁杂，可以增加两个器材，使操作更简单。你认为小亮要增加的两个器材是______。
15．疫情防控期间，某学校有前后两个门，在前后门各有一个开关，学校保卫室有甲、乙两灯和电池组。要求：前门来人甲灯亮，后门来人乙灯亮。请设计这个电路，画出电路图并连接实物图。
16．（2022山东济宁·中考真题）家庭的卫生间一般都要安装照明灯和换气扇（用表示）。使用时，有时需要各自独立工作，有时需要同时工作，请你在图的虚线框中画出符合上述要求的电路图。
17.（2022湖北武汉·中考真题）下列电路图中，与实物电路对应的是（ ）
A． B． C． D．
18.（2022山东淄博·中考真题）为做好疫情常态化防控，打造安全就医环境，很多医院启用了智能门禁系统。系统扫描到就医人员的健康码为绿码（模拟电路中的开关S1闭合）并且检测到其体温正常（开关S2闭合）时，门禁才会自动打开（电动机工作）。下列图中模拟电路符合上述要求的是（ ）
A． B．
C． D．
19．（2022四川成都·中考真题）实验小组的同学连接了四个电路（如图）来探究开关的控制作用，下列判断正确的是（ ）
A．甲电路中，开关S只控制L1
B．乙电路中，闭合开关S，两灯都亮
C．丙电路中，闭合开关S，L1亮，L2不亮
D．丁电路中，断开开关S，L1不亮，L2亮
20．（2022·湖南邵阳·统考中考真题）学校打算在南门和北门上各安装一个按钮开关，在传达室安装甲、乙两盏提示灯和电池组。做到南门来人按下开关时只有乙灯亮，北门来人按下开关时只有甲灯亮。以下电路图符合设计要求的是（ ）
A．B．C．D．
