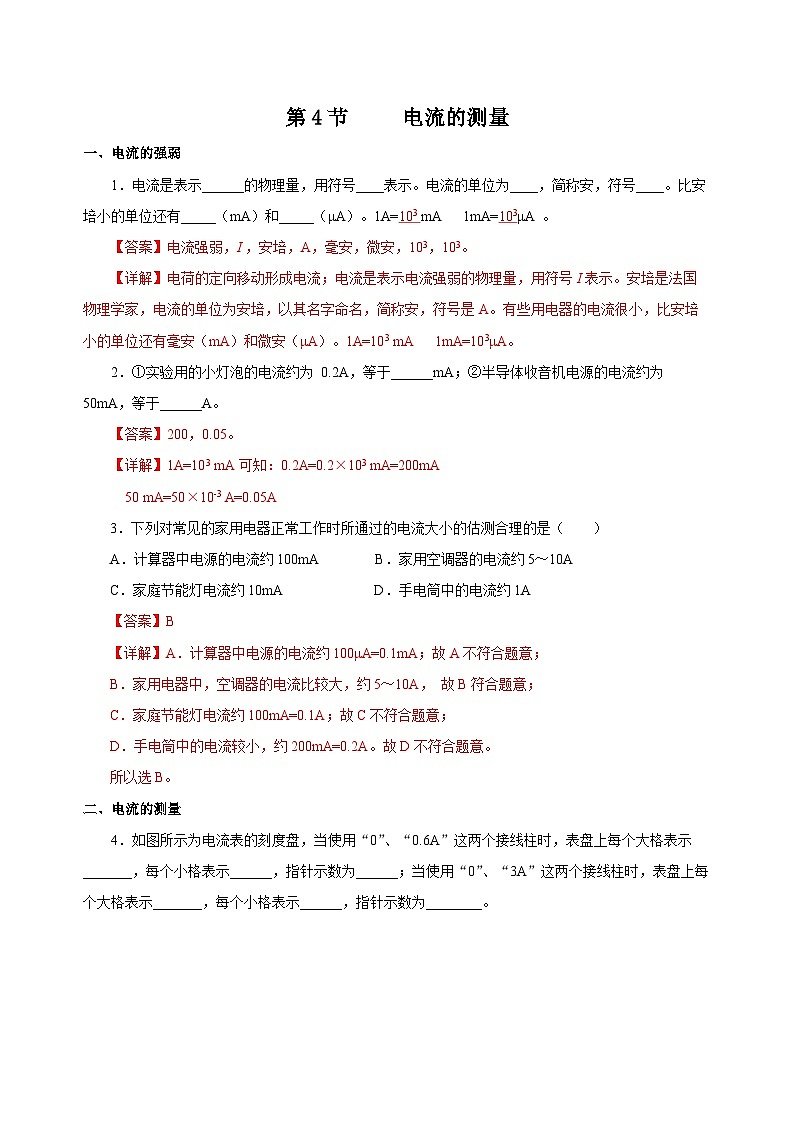

初中物理人教版九年级全册第4节 电流的测量同步训练题

这是一份初中物理人教版九年级全册第4节 电流的测量同步训练题，共11页。试卷主要包含了电流的强弱，电流的测量等内容，欢迎下载使用。

1．电流是表示______的物理量，用符号____表示。电流的单位为____，简称安，符号____。比安培小的单位还有_____（mA）和_____（μA）。1A=103 mA 1mA=103μA 。
【答案】电流强弱，I ，安培，A，毫安，微安，103，103。
【详解】电荷的定向移动形成电流；电流是表示电流强弱的物理量，用符号I表示。安培是法国物理学家，电流的单位为安培，以其名字命名，简称安，符号是A。有些用电器的电流很小，比安培小的单位还有毫安（mA）和微安（μA）。1A=103 mA 1mA=103μA。
2．①实验用的小灯泡的电流约为 0.2A，等于______mA；②半导体收音机电源的电流约为50mA，等于______A。
【答案】200，0.05。
【详解】1A=103 mA可知：0.2A=0.2×103 mA=200mA
50 mA=50×10-3 A=0.05A
3．下列对常见的家用电器正常工作时所通过的电流大小的估测合理的是（ ）
A．计算器中电源的电流约100mA B．家用空调器的电流约5～10A
C．家庭节能灯电流约10mA D．手电筒中的电流约1A
【答案】B
【详解】A．计算器中电源的电流约100μA=0.1mA；故A不符合题意；
B．家用电器中，空调器的电流比较大，约5～10A， 故B符合题意；
C．家庭节能灯电流约100mA=0.1A；故C不符合题意；
D．手电筒中的电流较小，约200mA=0.2A。故D不符合题意。
所以选B。
二、电流的测量

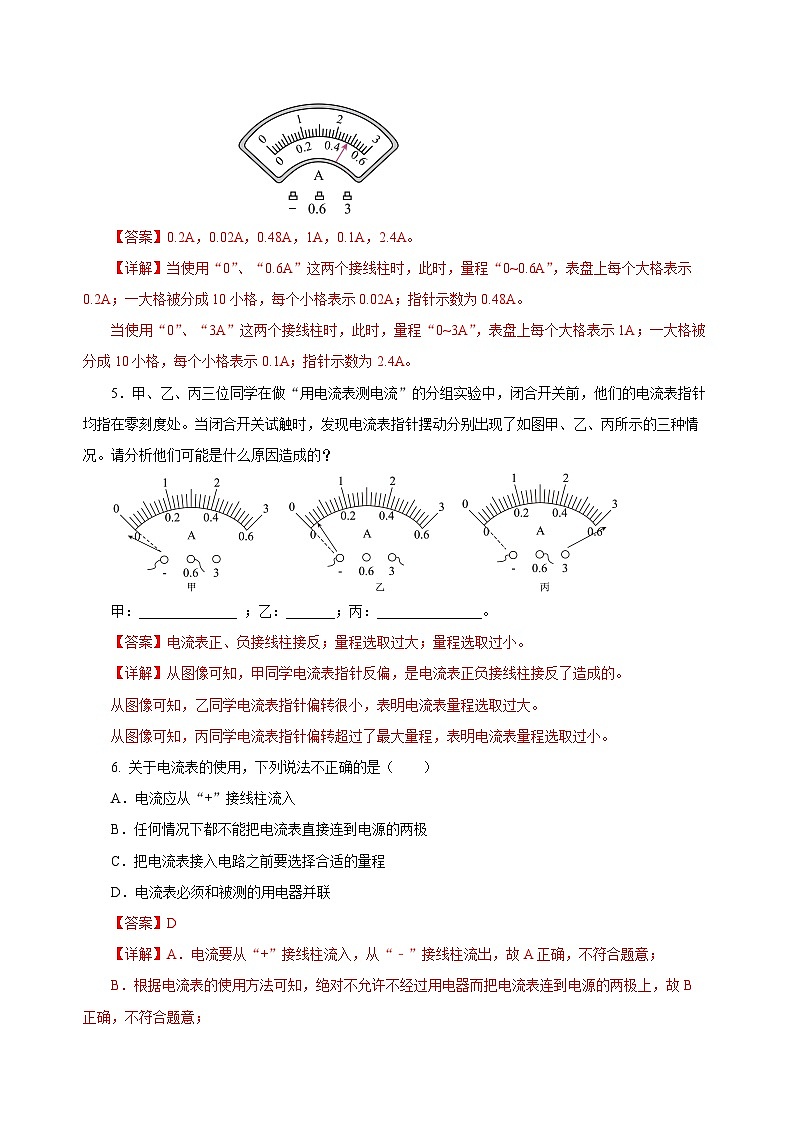

4．如图所示为电流表的刻度盘，当使用“0”、“0.6A”这两个接线柱时，表盘上每个大格表示_______，每个小格表示______，指针示数为______；当使用“0”、“3A”这两个接线柱时，表盘上每个大格表示_______，每个小格表示______，指针示数为________。
【答案】0.2A，0.02A，0.48A，1A，0.1A，2.4A。
【详解】当使用“0”、“0.6A”这两个接线柱时，此时，量程“0~0.6A”，表盘上每个大格表示0.2A；一大格被分成10小格，每个小格表示0.02A；指针示数为0.48A。
当使用“0”、“3A”这两个接线柱时，此时，量程“0~3A”，表盘上每个大格表示1A；一大格被分成10小格，每个小格表示0.1A；指针示数为2.4A。
5．甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况。请分析他们可能是什么原因造成的？
甲：______________ ；乙：_______；丙：_______________。
【答案】电流表正、负接线柱接反；量程选取过大；量程选取过小。
【详解】从图像可知，甲同学电流表指针反偏，是电流表正负接线柱接反了造成的。
从图像可知，乙同学电流表指针偏转很小，表明电流表量程选取过大。
从图像可知，丙同学电流表指针偏转超过了最大量程，表明电流表量程选取过小。
6. 关于电流表的使用，下列说法不正确的是（ ）
A．电流应从“+”接线柱流入
B．任何情况下都不能把电流表直接连到电源的两极
C．把电流表接入电路之前要选择合适的量程
D．电流表必须和被测的用电器并联
【答案】D
【详解】A．电流要从“+”接线柱流入，从“﹣”接线柱流出，故A正确，不符合题意；
B．根据电流表的使用方法可知，绝对不允许不经过用电器而把电流表连到电源的两极上，故B正确，不符合题意；
C．被测电流不要超过电流表的量程，把电流表接入电路之前要选择合适的量程，故C正确，不符合题意；
D．根据电流表的使用方法可知，电流表应与被测电路串联，故D不正确，符合题意。
故选D。

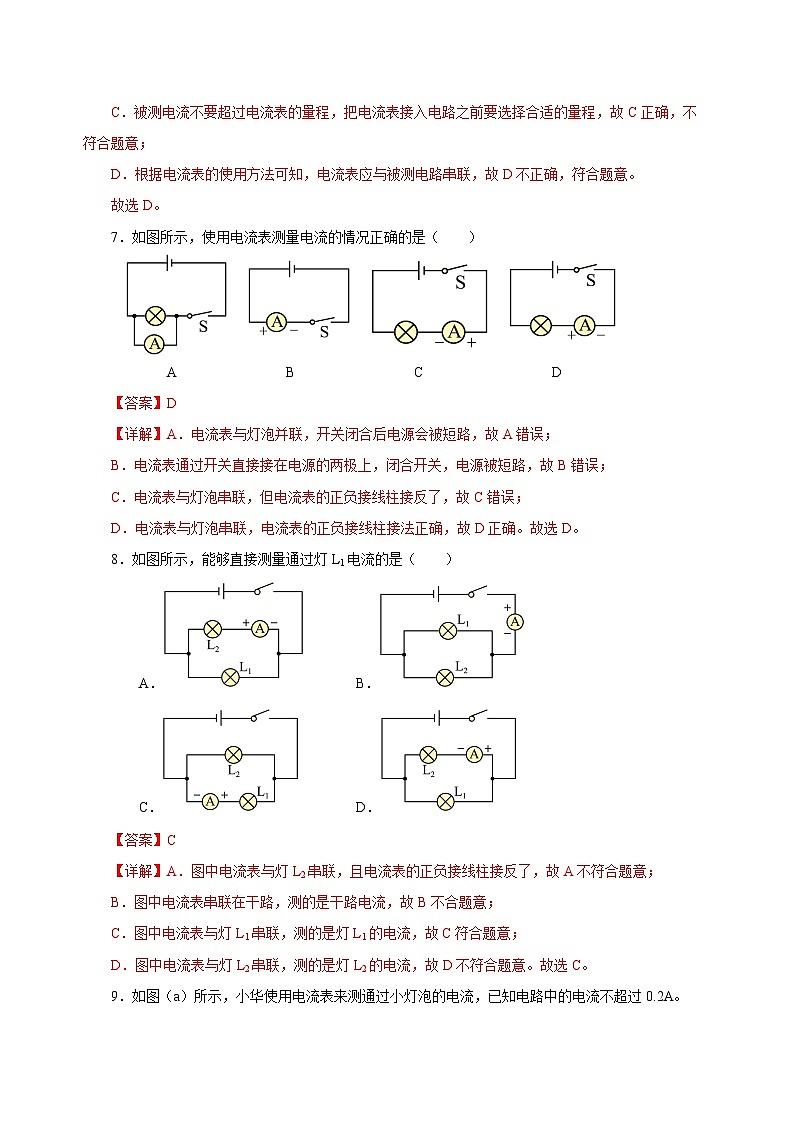

7．如图所示，使用电流表测量电流的情况正确的是（ ）

A B C D
【答案】D
【详解】A．电流表与灯泡并联，开关闭合后电源会被短路，故A错误；
B．电流表通过开关直接接在电源的两极上，闭合开关，电源被短路，故B错误；
C．电流表与灯泡串联，但电流表的正负接线柱接反了，故C错误；
D．电流表与灯泡串联，电流表的正负接线柱接法正确，故D正确。故选D。
8．如图所示，能够直接测量通过灯L1电流的是（ ）
A． B．
C． D．
【答案】C
【详解】A．图中电流表与灯L2串联，且电流表的正负接线柱接反了，故A不符合题意；
B．图中电流表串联在干路，测的是干路电流，故B不合题意；
C．图中电流表与灯L1串联，测的是灯L1的电流，故C符合题意；
D．图中电流表与灯L2串联，测的是灯L2的电流，故D不符合题意。故选C。
9．如图（a）所示，小华使用电流表来测通过小灯泡的电流，已知电路中的电流不超过0.2A。
（1）请你在图（a）中，用笔画线代替导线将实物图连线补充完整。______
（2）电流表使用前，应检查指针是否对准_________，如果有偏差，需先“校零”；
（3）连接电路时，开关应断开，电流表必须_________联在被测的那部分电路中，且应选用合适的量程，使电流从电流表的_________流出；
（4）闭合电键后，电流表的示数如图（b）所示，此时所接量程的最小分度值是______安，测得的电流为______安。
【答案】（1）见下图；（2）零刻度线；（3）串，负接线；（4）0.02，0.14。
【详解】（1）电流表要与被测用电器串联，故连接如下图；

（2）电流表使用前需先“校零”，应检查指针是否对准零刻度线。
（3）电流表要与被测用电器串联，要让电流从电流表正接线柱流入，从负接线柱流出。
（4）电流表的量程是0-0.6A，在0～0.2A之间有10个格，故分度值为0.02A，图中表的示数是0.14A。
10．请根据图中的电路图连接实物图，导线不能交叉。
【答案】下图所示。
【详解】电路图中，两灯并联，开关S2与灯L2串联，只控制这个灯；S1控制整个电路，电流表测干路电流，电流表可选用大量程串联在电路中，根据电路图连接实物图，如下所示：
11．如图所示，下列用电器正常工作时电流最小的是 （ ）
A．电饭锅 B．电子计算器 C．电灯 D．电熨斗
【答案】B。
【解析】电灯的工作电流约为0.2安，电子计算器工作时的电流约为0.1毫安，是比较小的；电饭锅与电熨斗工作时的电流都大于3安。所以选B.
12．请根据如图1所示的实物图，在图2中画出对应的电路图。
【答案】见右图。
【详解】由实物图可知，电流从电源正极流出，经过开关S1、电流表，分成两条支路，一支流过灯L2、开关S2，另一支流过灯L1，两支汇合后一起回到电源负极。如图所示：
13．请在原图上只改动一根导线，符合L1、L2并联，电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器，并在虚线框内画出相应的电路图。（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）。
【答案】下图。
【详解】根据题目要求知道，L1、L2并联，电流表A1测干路电流，串联在干路中，A2测灯L2的电流，与L2串联在同一支路中，开关控制所有用电器，开关串联接在干路中，实物电路图如图1所示，根据实物电路图作出实验电路图，如图2所示。
14．如图所示，电路中的小灯泡L1、L2是_______（填“串联”或“并联”）的，电流表测的是_____的电流，闭合开关，两灯都发光，若此时小灯泡L1的灯丝断了，小灯泡L2将______（填“发光”或“不发光”），请在虚线框内画出对应的电路图。_______
【答案】并，L1 ，发光，电路图见右图。
【详解】由图可知，电路中两个灯泡并列接在电源两端是并联连接的。
在电路中电流表和L1在一条支路上，开关和L2在另一条支路上，因此电流表测量的是通过L1的电流。因为两灯泡是并联连接，所以当L1的灯丝断了的时候，L2所在的支路并不受影响，L2会继续发光。将实物图中的元件用相应的符号代替，电路图如图所示。
15．如图所示，是用电流表测量电流的实验，请回答以下问题：
（1）电流表使用前，应检查指针是否对准 __________，如有偏差，需要“_______”；
（2）连接电路时，开关应 __________，电流表应先选用最大的量程，并用 _______法判断电流的大小，然后根据情况，再选用合适的量程；
（3）图甲是某同学连接好的电路，则电流表测的是 ______的电流；合上开关后，若电流表的示数如图乙所示，则电流的大小是 ________A；
（4）只需改动一根导线就可测开关处的电流，请在图中用“×”号指出需改动的导线，并在原图中画出改动的正确连线；( )
【答案】（1）零刻度线，调零；（2）断开，试触；（3）L2，0.46；（4）下图；（5）1.84.
【详解】（1）电流表在使用前，应将指针指在零刻度线处，以避免测量的电流不准确。如果指针没有指在零刻度线处，应该“调零”，使指针指在零刻度线处，再测量电流。
（2）在连接电路时，为避免损坏电路元件，应将开关断开。在连接电路时，电流表应先选用最大的量程，然后用导线进行试触，观察电流的大小，再选择合适的量程。
（3）观察图甲电路发现，电路中L1与L2并联，其中电流表与L2串联在一条支路中，所以电流表测量L2的电流。图乙中电流表选择量程为0~0.6A，分度值为0.02A，由电流表指针位置可读示数为0.46A。
（4）为了使电流表测开关处的电流，应该将电流表连接在干路中，所以将L1连接在电流表0.6A接线柱上的导线，改接到电流表负接线柱上，如下图所示：

16．（2022贵州贵阳·中考真题）如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接．要求：两灯并联．开关S在干路上，电流表只通过L1的电流，导线不能交叉．
【答案】见右图。
【详解】根据题意知道，两灯并联，开关S在干路上，电流表只通过L1的电流，所以电流表在L1的支路上，在不确定电流大小的情况下，电流表选用大量程与灯串联，故电路如图所示。
17.（2022辽宁阜新·中考真题）下列电路图中，能正确测量通过灯L2电流的电路是（ ）
A．B．C．D．
【答案】C
【详解】A．图中电流表测干路电流，测流过L1、L2的总电流，故A不符合题意；
B．图中电流表A与L1串联，但电流表正负接线柱接反了，故B不符合题意；
C．图中电流表A与L2串联，电流表的正负接线柱正确，能测L2支路电流，故C符合题意；
D．图中电流表A与L1串联，电流表测量L1支路电流，故D不符合题意。
故选C。
18．（2022山东菏泽·中考真题）关于如图所示的电路有以下判断：①L1和L2两灯泡串联，②L1和L2两灯泡并联，③电流表A1测灯泡L1的电流，④电流表A2测电路中的总电流。其中正确的有（ ）
A．①③ B．①④ C．②③D．②④
【答案】D
【详解】由电路图分析可知L1和L2两灯泡是并联，电流表A1测灯泡L2的电流，电流表A2测电路中的总电流，故②④符合题意，故D符合题意，ABC不符合题意。故选D。
19.（2022山东临沂·中考真题）如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数，下列判断正确的是（ ）
A．电流表A1只测量灯L2的电流 B．电流表A2的示数比A1的大
C．灯L1被短路时，L2正常发光 D．仅断开S1只有一个表有示数
【答案】D
【详解】A．闭合开关S1、S2，电流表A1在干路上，测量干路电流，故A错误；
B．闭合开关S1、S2，两个灯泡并联，电流表A1在干路上，电流表A2在支路上，故电流表A2的示数比A1的小，故B错误；
C．若灯L1被短路时，则灯泡L2也被短路，故C错误；
D．仅断开S1，只有灯泡L2接入电路，电流表A2没有接入电路，故没有示数，只有电流表A1接入电路，故只有电流表A1有示数，故D正确。
故选D。
20．（2022四川成都·统考中考真题）小郑使用电流表测量小灯泡的电流，连接的实验电路如图甲所示。
（1）如果不能估计电流大小，他应把导线a接到电流表标有_______（选填“-”、“0.6”或“3”）的接线柱上，通过开关来试触并观察；
（2）闭合开关后，他观察到小灯泡正常发光，而电流表指针偏转角度很小，对于该现象，下列分析合理的是___________。
A．可能某处导线断了 B．可能电流表烧坏
C．电流表的量程过大 D．电源的电压过低
（3）某次测量中，小郑不小心将电流表的正、负接线柱接反了，造成表的指针反向偏转，为弄清原因，他查看了说明书，表头结构示意图如图乙，他作出如下分析：当反接时，电流方向改变，磁场对通电线圈的作用力方向改变，带动指针反偏，你认为小郑的上述分析_____（选填“有”或“没有”）道理。
【答案】（1）3；（2）C；（3）有.
【详解】（1）如果不能估计电流大小，为了不损坏电流表，应先选择电流表的大量程进行试触，即把导线a接到电流表标有3的接线柱上，通过开关来试触并观察。
（2）闭合开关后，小灯泡正常发光，则说明电路处于通路状态，而电流表指针偏转角度很小，则原因可能是电流表的量程过大，故ABD不符合题意，C符合题意。
故选C。
