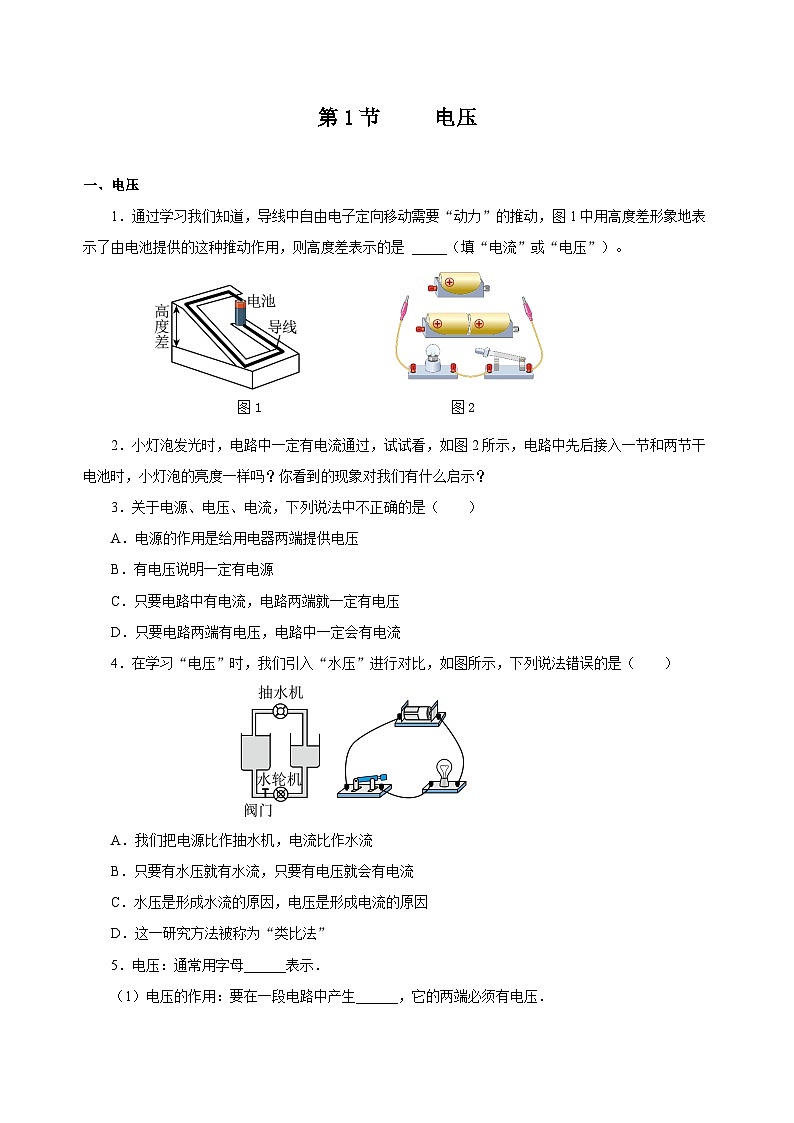

一、电压
1．通过学习我们知道，导线中自由电子定向移动需要“动力”的推动，图1中用高度差形象地表示了由电池提供的这种推动作用，则高度差表示的是 _____（填“电流”或“电压”）。
图1 图2
2．小灯泡发光时，电路中一定有电流通过，试试看，如图2所示，电路中先后接入一节和两节干电池时，小灯泡的亮度一样吗？你看到的现象对我们有什么启示？
3．关于电源、电压、电流，下列说法中不正确的是（ ）
A．电源的作用是给用电器两端提供电压
B．有电压说明一定有电源
C．只要电路中有电流，电路两端就一定有电压
D．只要电路两端有电压，电路中一定会有电流
4．在学习“电压”时，我们引入“水压”进行对比，如图所示，下列说法错误的是（ ）
A．我们把电源比作抽水机，电流比作水流
B．只要有水压就有水流，只要有电压就会有电流
C．水压是形成水流的原因，电压是形成电流的原因
D．这一研究方法被称为“类比法”
5．电压：通常用字母______表示．
（1）电压的作用：要在一段电路中产生______，它的两端必须有电压．

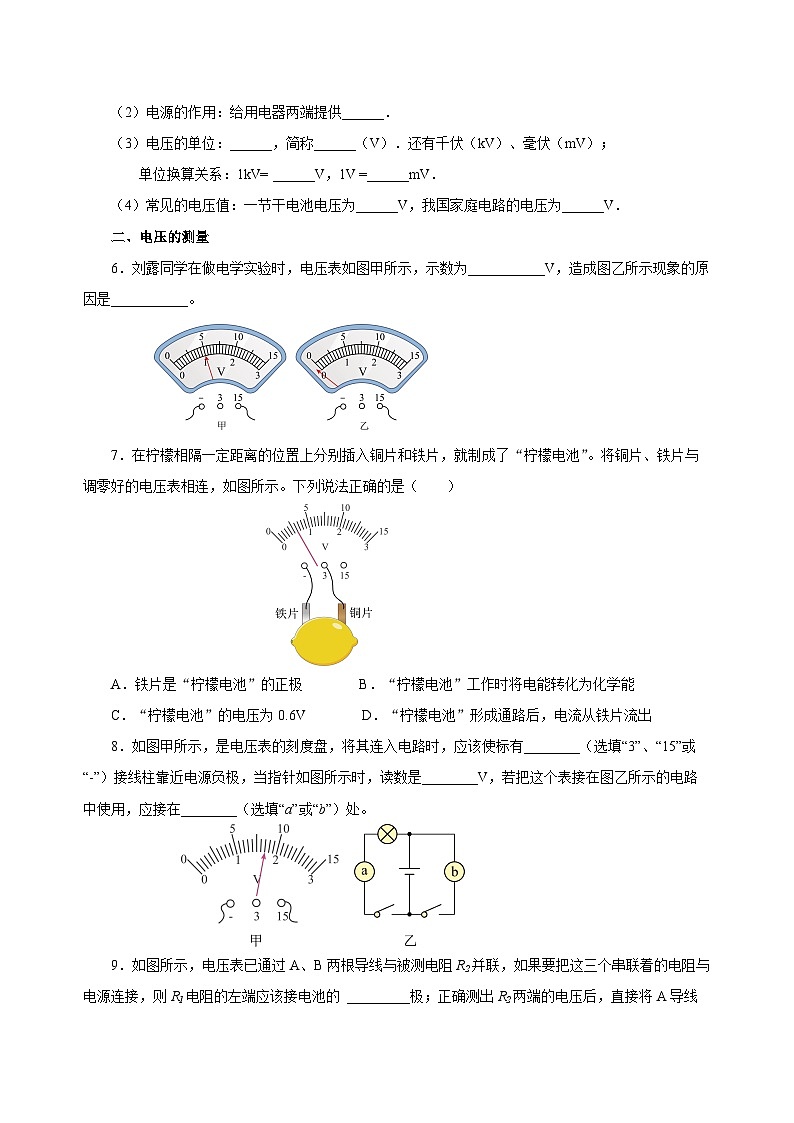

（2）电源的作用：给用电器两端提供______．
（3）电压的单位：______，简称______（V）．还有千伏（kV）、毫伏（mV）；
单位换算关系：1kV= ______V，1V =______mV．
（4）常见的电压值：一节干电池电压为______V，我国家庭电路的电压为______V．
二、电压的测量
6．刘露同学在做电学实验时，电压表如图甲所示，示数为___________V，造成图乙所示现象的原因是___________。
7．在柠檬相隔一定距离的位置上分别插入铜片和铁片，就制成了“柠檬电池”。将铜片、铁片与调零好的电压表相连，如图所示。下列说法正确的是（ ）
A．铁片是“柠檬电池”的正极 B．“柠檬电池”工作时将电能转化为化学能
C．“柠檬电池”的电压为0.6V D．“柠檬电池”形成通路后，电流从铁片流出
8．如图甲所示，是电压表的刻度盘，将其连入电路时，应该使标有________（选填“3”、“15”或“-”）接线柱靠近电源负极，当指针如图所示时，读数是________V，若把这个表接在图乙所示的电路中使用，应接在________（选填“a”或“b”）处。

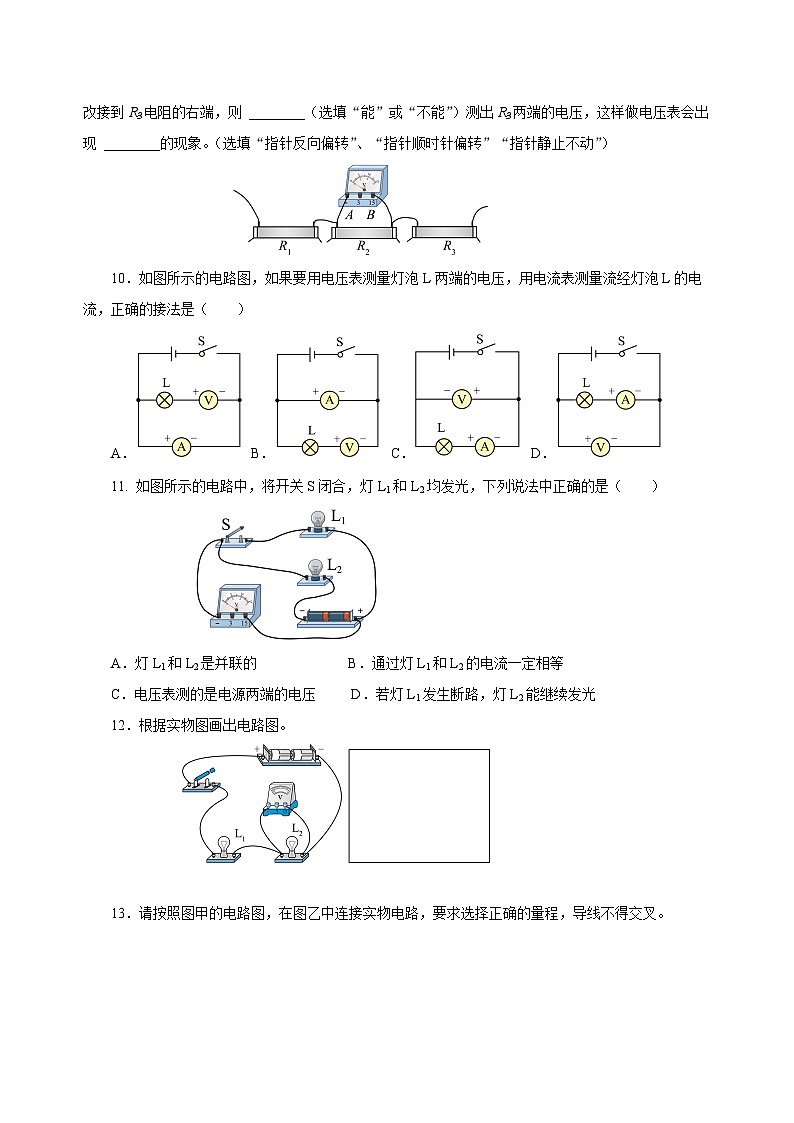

9．如图所示，电压表已通过A、B两根导线与被测电阻R2并联，如果要把这三个串联着的电阻与电源连接，则R1电阻的左端应该接电池的 _________极；正确测出R2两端的电压后，直接将A导线改接到R3电阻的右端，则 ________（选填“能”或“不能”）测出R3两端的电压，这样做电压表会出现 ________的现象。（选填“指针反向偏转”、“指针顺时针偏转”“指针静止不动”）
10．如图所示的电路图，如果要用电压表测量灯泡L两端的电压，用电流表测量流经灯泡L的电流，正确的接法是（ ）
A．B．C．D．
11. 如图所示的电路中，将开关S闭合，灯L1和L2均发光，下列说法中正确的是（ ）
A．灯L1和L2是并联的 B．通过灯L1和L2的电流一定相等
C．电压表测的是电源两端的电压 D．若灯L1发生断路，灯L2能继续发光
12．根据实物图画出电路图。
13．请按照图甲的电路图，在图乙中连接实物电路，要求选择正确的量程，导线不得交叉。
14．两只水果点亮一只发光二极管（如图所示）。
（1）两水果之间______（选填“串联”或“并联”）；水果内______能转化为______能；
（2）金属片A是水果电池的______（选填“正极”或“负极”），导线PQ中自由电子的运动方向是______（选填“从P到Q”或“Q到P”）；
（3）现将二极管正负极接线对调，二极管______（选填“发光”或“不发光”），此时把一个电压表并在二极管两端，电压表______（选填“有”或“没有”）示数。
15．如图甲所示电路，若电源电压为3V，使用适当的量程后，闭合开关，电压表的示数如图乙所示，则正确的是（ ）
A．小灯泡L1、L2是串联，电压表测的是L1两端的电压
B．小灯泡L1、L2是并联，电压表测的是L2两端的电压
C．L1两端的电压是5V，若开关断开，电压表示数为3V
D．L1两端的电压是1V，若开关断开，电压表示数为0V
16．（2022湖南湘西·中考真题）将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜片、锌片相连，测量这个自制电池的电压，如图所示。以下说法正确的是（ ）
A．锌片是电池的正极 B．这个电池的电压为6V
C．这个电池的电压为3V D．这个电池的电压为0.6V
17．（2022·广西河池·统考中考真题）在图甲所示的电路中，闭合开关后电流表的示数如图乙所示。下列描述正确的是（ ）
A．灯泡L1与L2并联 B．电压表测L2两端的电压
C．通过L1、L2的电流相等 D．通过L1的电流为0.22A
18．（2022·广西百色·统考中考真题）如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数。下列关于电路的分析不正确的是（ ）
A．灯L1与灯L2并联 B．电压表测量灯L1两端的电压
C．只断开开关S1，灯L2正常发光 D．电流表测量电路总电流
19．（2022·四川广安·统考中考真题）在如图所示电路的“”内填上适当的电表符号。要求：当开关S闭合时，电路连接正确。
20．（2022·山东东营·统考中考真题）如图所示，闭合开关，灯L1、L2均不亮，小华用电压表去判断电路故障，当他将电压表接在L1两端时，电压表无示数；当他将电压表接在L2两端时，电压表有示数，由此可以判断（ ）
A．灯L1断路 B．灯L2断路 C．灯L1短路 D．灯L2短路
