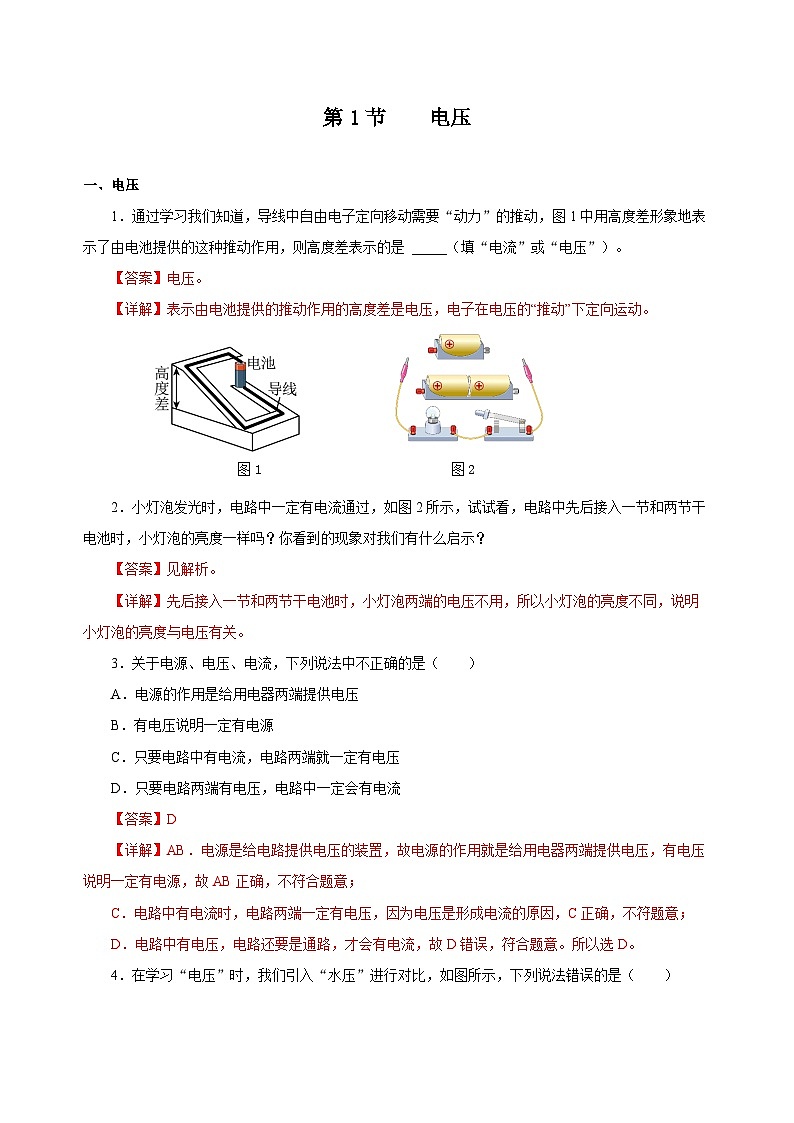

一、电压
1．通过学习我们知道，导线中自由电子定向移动需要“动力”的推动，图1中用高度差形象地表示了由电池提供的这种推动作用，则高度差表示的是 _____（填“电流”或“电压”）。
【答案】电压。
【详解】表示由电池提供的推动作用的高度差是电压，电子在电压的“推动”下定向运动。
图1 图2
2．小灯泡发光时，电路中一定有电流通过，如图2所示，试试看，电路中先后接入一节和两节干电池时，小灯泡的亮度一样吗？你看到的现象对我们有什么启示？
【答案】见解析。
【详解】先后接入一节和两节干电池时，小灯泡两端的电压不用，所以小灯泡的亮度不同，说明小灯泡的亮度与电压有关。
3．关于电源、电压、电流，下列说法中不正确的是（ ）
A．电源的作用是给用电器两端提供电压
B．有电压说明一定有电源
C．只要电路中有电流，电路两端就一定有电压
D．只要电路两端有电压，电路中一定会有电流
【答案】D
【详解】AB．电源是给电路提供电压的装置，故电源的作用就是给用电器两端提供电压，有电压说明一定有电源，故AB正确，不符合题意；
C．电路中有电流时，电路两端一定有电压，因为电压是形成电流的原因，C正确，不符题意；
D．电路中有电压，电路还要是通路，才会有电流，故D错误，符合题意。所以选D。

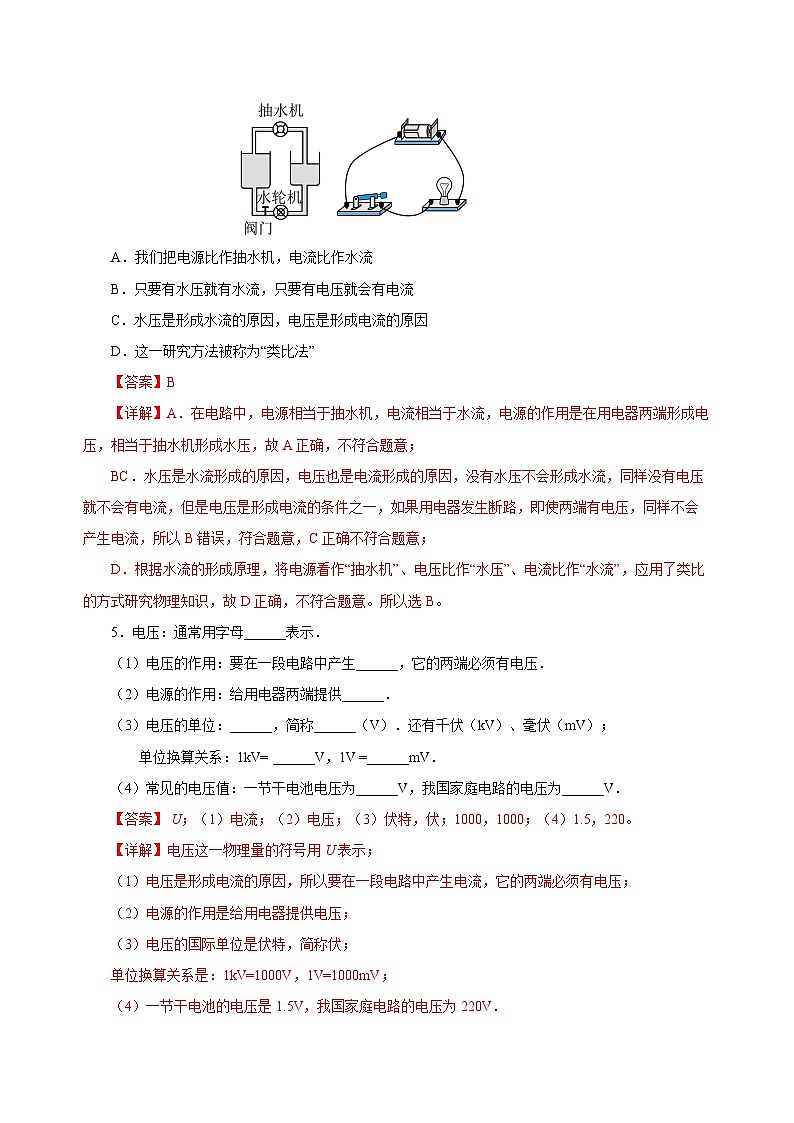

4．在学习“电压”时，我们引入“水压”进行对比，如图所示，下列说法错误的是（ ）
A．我们把电源比作抽水机，电流比作水流
B．只要有水压就有水流，只要有电压就会有电流
C．水压是形成水流的原因，电压是形成电流的原因
D．这一研究方法被称为“类比法”
【答案】B
【详解】A．在电路中，电源相当于抽水机，电流相当于水流，电源的作用是在用电器两端形成电压，相当于抽水机形成水压，故A正确，不符合题意；
BC．水压是水流形成的原因，电压也是电流形成的原因，没有水压不会形成水流，同样没有电压就不会有电流，但是电压是形成电流的条件之一，如果用电器发生断路，即使两端有电压，同样不会产生电流，所以B错误，符合题意，C正确不符合题意；
D．根据水流的形成原理，将电源看作“抽水机”、电压比作“水压”、电流比作“水流”，应用了类比的方式研究物理知识，故D正确，不符合题意。所以选B。
5．电压：通常用字母______表示．
（1）电压的作用：要在一段电路中产生______，它的两端必须有电压．
（2）电源的作用：给用电器两端提供______．
（3）电压的单位：______，简称______（V）．还有千伏（kV）、毫伏（mV）；
单位换算关系：1kV= ______V，1V =______mV．
（4）常见的电压值：一节干电池电压为______V，我国家庭电路的电压为______V．
【答案】 U；（1）电流；（2）电压；（3）伏特，伏；1000，1000；（4）1.5，220。
【详解】电压这一物理量的符号用U表示；
（1）电压是形成电流的原因，所以要在一段电路中产生电流，它的两端必须有电压；
（2）电源的作用是给用电器提供电压；
（3）电压的国际单位是伏特，简称伏；
单位换算关系是：1kV=1000V，1V=1000mV；
（4）一节干电池的电压是1.5V，我国家庭电路的电压为220V．
二、电压的测量

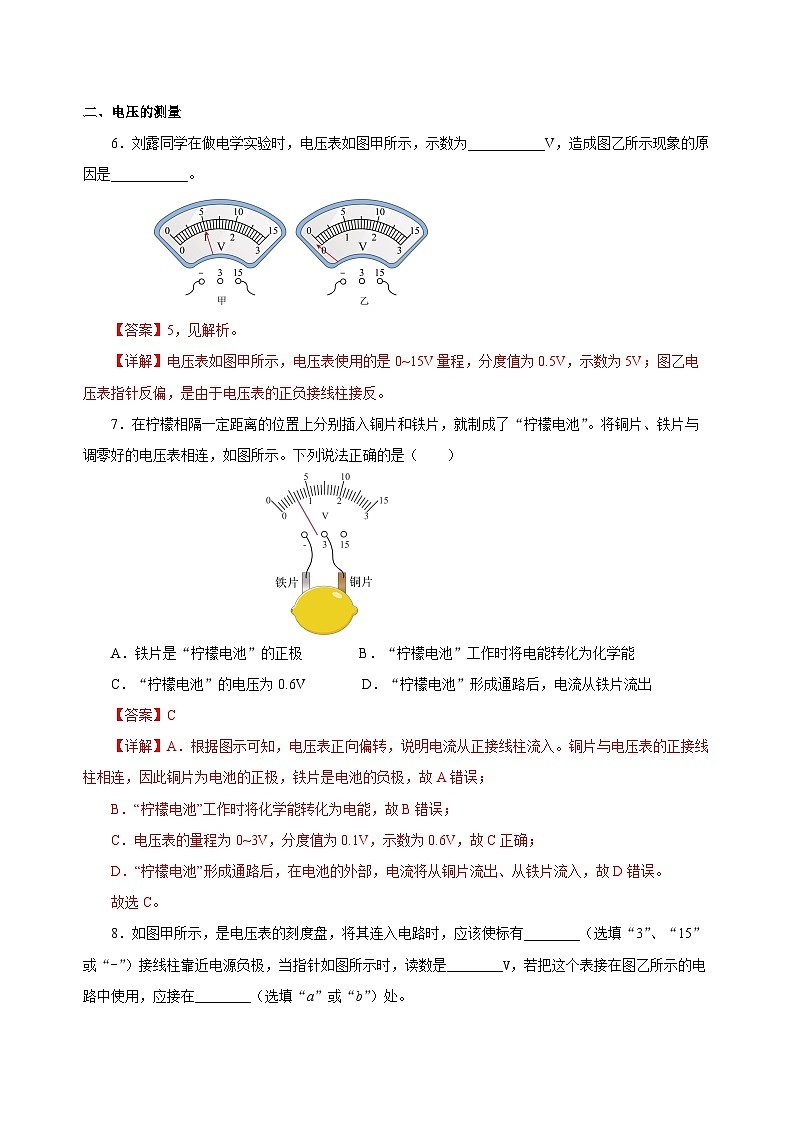

6．刘露同学在做电学实验时，电压表如图甲所示，示数为___________V，造成图乙所示现象的原因是___________。
【答案】5，见解析。
【详解】电压表如图甲所示，电压表使用的是0~15V量程，分度值为0.5V，示数为5V；图乙电压表指针反偏，是由于电压表的正负接线柱接反。
7．在柠檬相隔一定距离的位置上分别插入铜片和铁片，就制成了“柠檬电池”。将铜片、铁片与调零好的电压表相连，如图所示。下列说法正确的是（ ）
A．铁片是“柠檬电池”的正极 B．“柠檬电池”工作时将电能转化为化学能
C．“柠檬电池”的电压为0.6V D．“柠檬电池”形成通路后，电流从铁片流出
【答案】C
【详解】A．根据图示可知，电压表正向偏转，说明电流从正接线柱流入。铜片与电压表的正接线柱相连，因此铜片为电池的正极，铁片是电池的负极，故A错误；
B．“柠檬电池”工作时将化学能转化为电能，故B错误；
C．电压表的量程为0~3V，分度值为0.1V，示数为0.6V，故C正确；
D．“柠檬电池”形成通路后，在电池的外部，电流将从铜片流出、从铁片流入，故D错误。
故选C。
8．如图甲所示，是电压表的刻度盘，将其连入电路时，应该使标有________（选填“3”、“15”或“-”）接线柱靠近电源负极，当指针如图所示时，读数是________V，若把这个表接在图乙所示的电路中使用，应接在________（选填“a”或“b”）处。
【答案】- ，8.5，b。
【详解】电压表连入电路时，必须使电流从正接线柱流入，将其连入电路时，应该使标有“-”接线柱靠近电源负极。由图甲知，电压表使用0~15V量程，分度值0.5V，读数为8.5V。由图乙知，a处圆圈灯泡串联，b处圆圈与灯泡并联，所以把电压表应接在b处。
9．如图所示，电压表已通过A、B两根导线与被测电阻R2并联，如果要把这三个串联着的电阻与电源连接，则R1电阻的左端应该接电池的 _________极；正确测出R2两端的电压后，直接将A导线改接到R3电阻的右端，则 ________（选填“能”或“不能”）测出R3两端的电压，这样做电压表会出现 ________的现象。（选填“指针反向偏转”、“指针顺时针偏转”“指针静止不动”）
【答案】负，不能，指针反向偏转。
【详解】电压表在使用时，电流应从电压表的正接线柱流入，从负接线柱流出，所以R1电阻的左端接电源的负极，R3电阻的右瑞接电源的正极。直接将A导线改接到R3电阻的右端，此时电压表正负接线柱接反了，不能测出R3两端的电压，电压表会出现指针反向偏转的现象。
10．如图所示的电路图，如果要用电压表测量灯泡L两端的电压，用电流表测量流经灯泡L的电流，正确的接法是（ ）
A．B．C．D．
【答案】D
【详解】AB．根据电压表的使用方法可知，要用电压表测量灯泡L两端的电压，电压表需并联在灯泡的两端使用，故AB错误；
C．根据电压表的使用方法可知，电流要从电压表的正接线柱流入、负接线柱流出，故C错误；
D．由图可知，电压表并联在灯泡的两端，电流表与灯泡串联，且电流从电流表、电压表的正接线柱流入、负接线柱流出，电路图符合要求，故D正确。
故选D。
11. 如图所示的电路中，将开关S闭合，灯L1和L2均发光，下列说法中正确的是（ ）
A．灯L1和L2是并联的 B．通过灯L1和L2的电流一定相等
C．电压表测的是电源两端的电压 D．若灯L1发生断路，灯L2能继续发光
【答案】B
【详解】ABC．由图知，开关S闭合后，两灯泡串联，电压表并联在灯泡L1的两端，则电压表测灯L1两端的电压；根据串联电路电流处处相等的特点可知，通过灯L1和L2的电流一定相等，故AC错误、B正确；
D．若灯L1发生断路，电路断路，灯L2不会继续发光，故D错误。所以选B。
12．根据实物图画出电路图。
【答案】见下图。
【详解】分析实物图，电流从正极出发，经开关S、灯泡L1和灯泡L2后回到电源的负极，电压表并联在L2两端，因此两灯泡串联，电压表测L2两端电压，由此画出电路图如图所示：
13．请按照图甲的电路图，在图乙中连接实物电路，要求选择正确的量程，导线不得交叉。
【答案】见右图。
【详解】从正极依次连接开关、L2、L1回到电源负极，并将电压表并联灯泡L1的两端；因为电源电压为3V，故电压表量程选择0~3V。如图所示。
14．两只水果点亮一只发光二极管（如图所示）。
（1）两水果之间______（选填“串联”或“并联”）；水果内______能转化为______能；
（2）金属片A是水果电池的______（选填“正极”或“负极”），导线PQ中自由电子的运动方向是______（选填“从P到Q”或“Q到P”）；
（3）现将二极管正负极接线对调，二极管______（选填“发光”或“不发光”），此时把一个电压表并在二极管两端，电压表______（选填“有”或“没有”）示数。
【答案】（1）串联，化学，电；（2）负极，Q到P；（3）不发光，有。
【详解】（1）由图可知，电流只有一条路径，因此两水果之间串联的，水果电池工作时，水果内的化学能转化为电能。
（2）图中电流必须从正极流入，二极管才能发光，说明金属片A是水果电池的负极；电流的方向是从P到Q，自由电子定向移动的方向与电流的方向相反，则自由电子的运动方向是从Q到P。
（3）二极管具有单向导电性，它只允许电流从它的正极流向负极，不允许从负极流向正极；因此将二极管正负极接线对调，二极管不会发光；由于二极管接到电源上，此时二极管两端仍然有电压，此时把一个电压表并在二极管两端，电压表有示数。
15．如图甲所示电路，若电源电压为3V，使用适当的量程后，闭合开关，电压表的示数如图乙所示，则正确的是（ ）
A．小灯泡L1、L2是串联，电压表测的是L1两端的电压
B．小灯泡L1、L2是并联，电压表测的是L2两端的电压
C．L1两端的电压是5V，若开关断开，电压表示数为3V
D．L1两端的电压是1V，若开关断开，电压表示数为0V
【答案】A
【详解】AB．由电路图知道，小灯泡L1、L2是串联，电压表与L1并联，电压表测的是L1两端的电压，故A符合题意，B不符合题意；
CD．电压表的示数可能为1V或5V，因为电源电压为3V，所以选用的是小量程，则L1两端的电压是1V；若开关断开，电压表测量的是电源电压，电压表示数为3V，故CD不符合题意；
故选A。
16．（2022湖南湘西·中考真题）将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜片、锌片相连，测量这个自制电池的电压，如图所示。以下说法正确的是（ ）
A．锌片是电池的正极 B．这个电池的电压为6V
C．这个电池的电压为3V D．这个电池的电压为0.6V
【答案】D
【详解】A．由图可知，铜片连接电压表的正接线柱，所以铜片是电池的正极，故A错误；
BCD．由图可知，电压表的量程为0~3V，分度值为0.1V，故电压表示数为0.6V，即这个电池的电压为0.6V，故BC错误，D正确。所以选D。
17．（2022·广西河池·统考中考真题）在图甲所示的电路中，闭合开关后电流表的示数如图乙所示。下列描述正确的是（ ）
A．灯泡L1与L2并联 B．电压表测L2两端的电压
C．通过L1、L2的电流相等 D．通过L1的电流为0.22A
【答案】C
【详解】AC．由图甲可知，电流从电源正极流出，依次经L1、L2后，再通过电流表、开关，回到电源的负极。因此灯泡L1与L2串联。由串联电路的电流特点可知，通过L1、L2的电流相等。故A错误，C正确；
B．电压表接在灯泡L1的两端，与灯泡L1并联，因此测灯泡L1两端的电压。故B错误；
D．由图乙可知，导线接在“0.6”接线柱上，因此电流表选择小量程，分度值为0.02A，读数为0.24A，所以通过L1的电流为0.24A。故D错误。
故选C。
18．（2022·广西百色·统考中考真题）如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数。下列关于电路的分析不正确的是（ ）
A．灯L1与灯L2并联 B．电压表测量灯L1两端的电压
C．只断开开关S1，灯L2正常发光 D．电流表测量电路总电流
【答案】D
【详解】A．由图可知，闭合开关S1、S2，灯L1与灯L2并联，故A正确，不符合题意；
B．由图可知，电压表并联在灯泡L1两端，所以电压表测量灯L1两端的电压，故B正确，不符合题意；
C．由图可知，闭合开关S1、S2，灯L1与灯L2并联，两灯独立工作互不干扰，所以若只断开开关S1，灯泡L2不受影响，将会正常发光，故C正确，不符合题意；
D．由图知，电流表与灯泡L2串联，所以电流表测的是通过灯L2的电流，故D错误，符合题意。
故选D。
19．（2022·四川广安·统考中考真题）在如图所示电路的“”内填上适当的电表符号。要求：当开关S闭合时，电路连接正确。
【答案】见图。
【详解】电流从正极出发，经过开关后，分流，分别经过两电阻后，经过电阻R1直接回到负极，经过电阻R2经过下方圆圈后回到负极，故此圆圈是电流表，若上面的圆圈是电流表，则发生了电源短路，故上面的圆圈是电压表，两电阻并联，故如图所示：
20．（2022·山东东营·统考中考真题）如图所示，闭合开关，灯L1、L2均不亮，小华用电压表去判断电路故障，当他将电压表接在L1两端时，电压表无示数；当他将电压表接在L2两端时，电压表有示数，由此可以判断（ ）
A．灯L1断路 B．灯L2断路 C．灯L1短路 D．灯L2短路
【答案】B
【详解】若灯L1或灯L2发生短路，则闭合开关，没有短路的灯仍然能发光，因此不是短路；闭合开关，灯L1、L2均不亮，说明电路发生断路，小华将电压表接在L1两端时，电压表无示数，说明电压表不能与电源形成通路，因此故障可能是灯L2断路，当他将电压表接在L2两端时，电压表有示数，说明电压表与电源形成通路，说明灯L1没有断路，所以是灯L2断路。故ACD不符合题意，B符合题意。故选B。
