初中物理人教版九年级全册第3节 电磁铁 电磁继电器课后测评
展开
这是一份初中物理人教版九年级全册第3节 电磁铁 电磁继电器课后测评，共7页。试卷主要包含了电磁铁，电磁铁的磁性，电磁继电器等内容，欢迎下载使用。

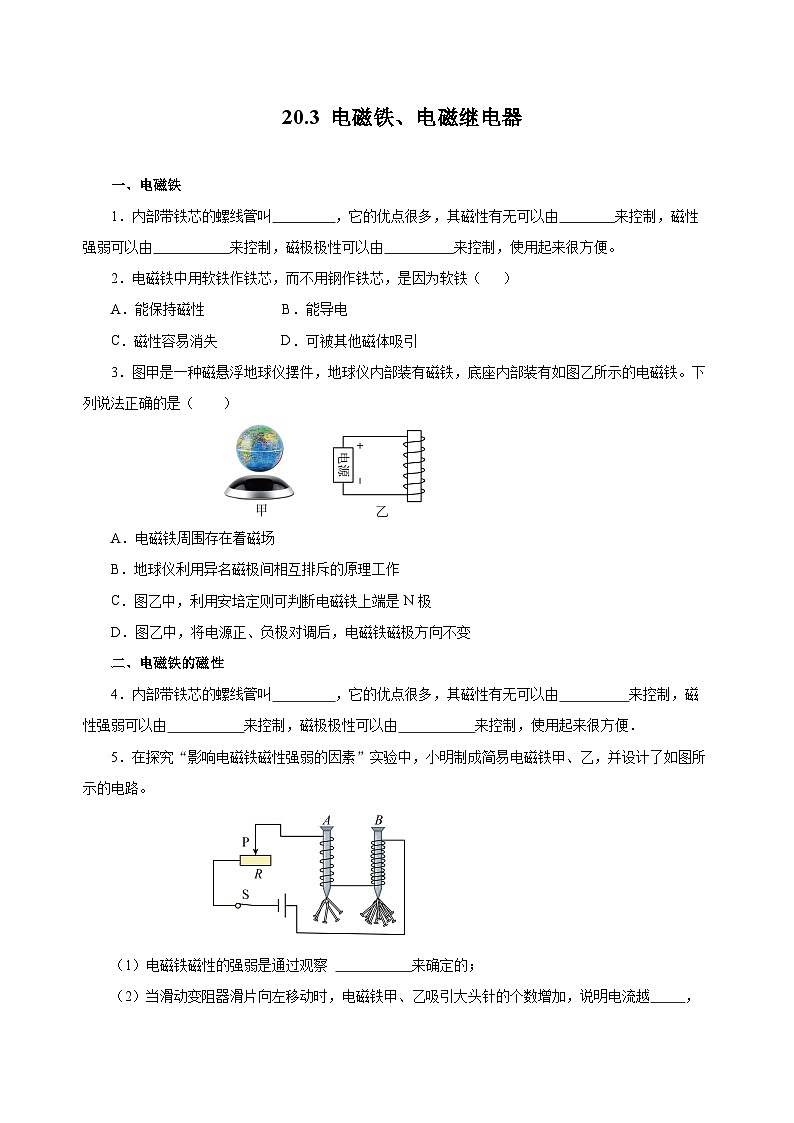

一、电磁铁
1．内部带铁芯的螺线管叫 ，它的优点很多，其磁性有无可以由 来控制，磁性强弱可以由 来控制，磁极极性可以由 来控制，使用起来很方便。
2．电磁铁中用软铁作铁芯，而不用钢作铁芯，是因为软铁（ ）
A．能保持磁性 B．能导电
C．磁性容易消失 D．可被其他磁体吸引
3．图甲是一种磁悬浮地球仪摆件，地球仪内部装有磁铁，底座内部装有如图乙所示的电磁铁。下列说法正确的是（ ）
A．电磁铁周围存在着磁场
B．地球仪利用异名磁极间相互排斥的原理工作
C．图乙中，利用安培定则可判断电磁铁上端是N极
D．图乙中，将电源正、负极对调后，电磁铁磁极方向不变
二、电磁铁的磁性
4．内部带铁芯的螺线管叫 ，它的优点很多，其磁性有无可以由 来控制，磁性强弱可以由 来控制，磁极极性可以由 来控制，使用起来很方便．
5．在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。
（1）电磁铁磁性的强弱是通过观察 来确定的；
（2）当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数增加，说明电流越 ，电磁铁磁性越强；
（3）根据图示的情境可知，说明电流一定时， ，电磁铁磁性越强；
（4）根据安培定则，可判断出乙铁钉的上端是电磁铁的 极；
（5）电磁铁吸引的大头针下端分散的原因是 。

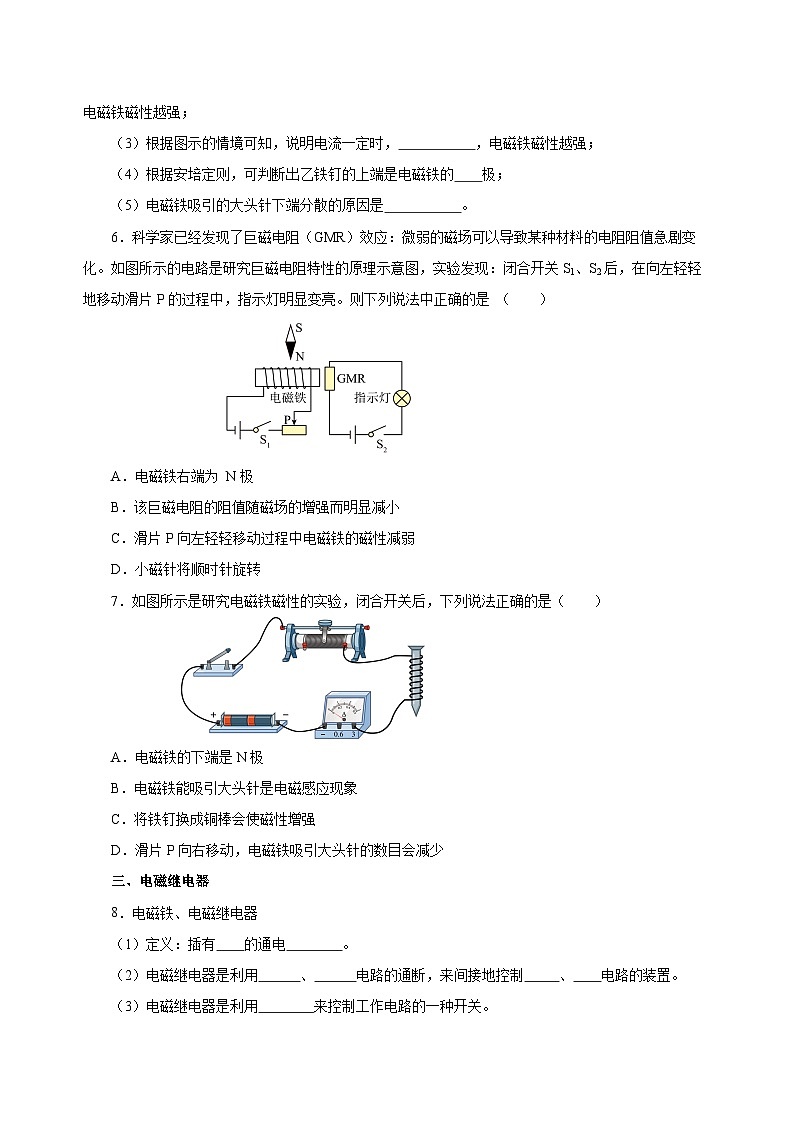

6．科学家已经发现了巨磁电阻（GMR）效应：微弱的磁场可以导致某种材料的电阻阻值急剧变化。如图所示的电路是研究巨磁电阻特性的原理示意图，实验发现：闭合开关S1、S2后，在向左轻轻地移动滑片P的过程中，指示灯明显变亮。则下列说法中正确的是 （ ）
A．电磁铁右端为 N极
B．该巨磁电阻的阻值随磁场的增强而明显减小
C．滑片P向左轻轻移动过程中电磁铁的磁性减弱
D．小磁针将顺时针旋转
7．如图所示是研究电磁铁磁性的实验，闭合开关后，下列说法正确的是（ ）
A．电磁铁的下端是N极
B．电磁铁能吸引大头针是电磁感应现象
C．将铁钉换成铜棒会使磁性增强
D．滑片P向右移动，电磁铁吸引大头针的数目会减少
三、电磁继电器
8．电磁铁、电磁继电器
（1）定义：插有 的通电 。
（2）电磁继电器是利用 、 电路的通断，来间接地控制 、 电路的装置。
（3）电磁继电器是利用 来控制工作电路的一种开关。

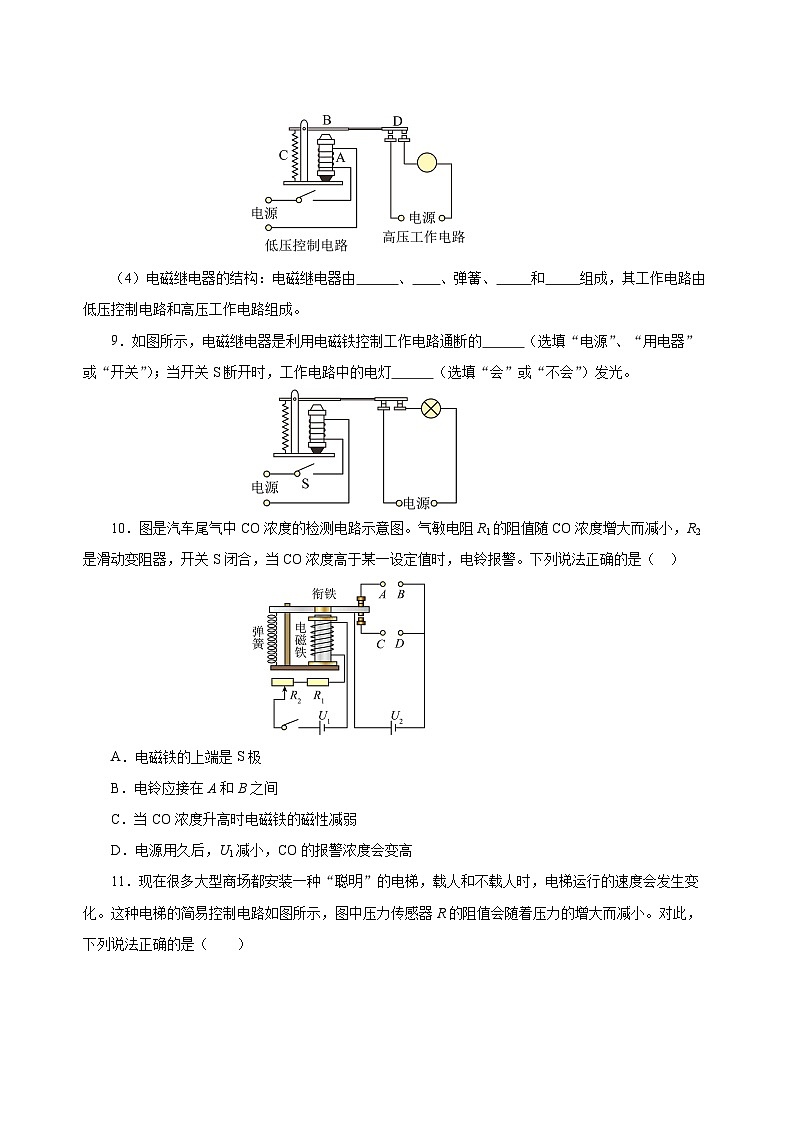

（4）电磁继电器的结构：电磁继电器由 、 、弹簧、 和 组成，其工作电路由低压控制电路和高压工作电路组成。
9．如图所示，电磁继电器是利用电磁铁控制工作电路通断的 （选填“电源”、“用电器”或“开关”）；当开关S断开时，工作电路中的电灯 （选填“会”或“不会”）发光。
10．图是汽车尾气中CO浓度的检测电路示意图。气敏电阻R1的阻值随CO浓度增大而减小，R2是滑动变阻器，开关S闭合，当CO浓度高于某一设定值时，电铃报警。下列说法正确的是（ ）
A．电磁铁的上端是S极
B．电铃应接在A和B之间
C．当CO浓度升高时电磁铁的磁性减弱
D．电源用久后，U1减小，CO的报警浓度会变高
11．现在很多大型商场都安装一种“聪明”的电梯，载人和不载人时，电梯运行的速度会发生变化。这种电梯的简易控制电路如图所示，图中压力传感器R的阻值会随着压力的增大而减小。对此，下列说法正确的是（ ）
A．电磁继电器是利用电磁感应工作的
B．控制电路中，电磁铁的上端为N极
C．当电流的方向发生变化时，电梯运行的速度会发生变化
D．当压力增大到一定值时，衔铁与触点2接触，电梯的速度减慢
12．小区内路灯能根据光线亮暗情况实现自动控制，其电路原理如图所示，R1是定值电阻，R2是光敏电阻，其阻值大小随光照强度的增大而减小，当开关S1闭合，光线变暗时，下列判断正确的是（ ）
A．电流表示数减小，电磁铁的磁性减弱，开关S2闭合
B．电流表示数减小，电磁铁的磁性增强，开关S2断开
C．电流表示数增大，电磁铁的磁性增强，开关S2闭合
D．电流表示数增大，电磁铁的磁性减弱，开关S2断开
13．图甲为某款磁悬浮地球仪，球体顶端相当于地理北极，球体内有一条形磁体，闭合电源开关，球体因受到顶端电磁铁的作用而悬浮在空中，图乙为其结构示意图。请在图中标出：
（1）球体内条形磁体上端的磁极（用N或S表示）；
（2）电磁铁a点磁感线方向；
（3）电源上端的极性（用“+”或“﹣”表示）。
14．某款无接触式的热风干手器，手伸向出风口时可吹出温度为35℃～45℃的热风，内部电路由控制电路和工作电路两部分构成，简化电路如图所示，控制电路中R为光敏电阻。闭合S，当手伸向出风口时，R的阻值会 （选填“增大”“不变”或“减小”），衔铁被吸下，工作电路开始工作。若干手器的加热电阻丝的阻值为44Ω，在额定电压下，烘干一次手用时10s，则烘干手的过程中加热电阻产生的热量为 J，这些热量全部被水吸收能使 kg（结果保留两位小数）的水温度升高5℃。[c水=4.2×103J/（kg⋅℃）]
15．如图甲是可调式电接点水银温度计结构示意图，在水银温度计的密封玻璃管中装入一段金属丝，金属丝上端与调温相连，转动调温螺杆金属丝在管内上下移动，水银和金属丝分别与电源两极相连。有的同学制作了一个电磁铁利用此温度计及其他元件，设计了一个恒温电热器，如图乙所示，当温度升高到设定值，电热丝停止加热，温度低于设定值，电热丝开始加热，达到保持恒温的目的。
（1）水银温度计相当于电路中的 （填组成电路的元件名称）；
（2）工作原理：
①当温度升高到设定值， ，电热丝停止工作；
②当温度低于设定值， ，电热丝开始工作；
（3）按照该设计组装好电路测试时发现，当温度上升，控制电路接通后，动静触点没有断开试分析原因（写出一条即可）。
（4）若电热丝的额定功率为500w，正常工作10分钟产生的热量是多少？
16．（2023·江苏扬州·统考中考真题）如图所示，下列做法中电磁铁不能吸引更多大头针的是（ ）
A．只提高电源电压 B．只将滑片P向左移动
C．只增加螺线管线圈的匝数 D．只将铁芯换成同规格的铜芯
17．（2023·四川自贡·统考中考真题）如图所示，R0是一个光敏电阻，光敏电阻的阻值随光照强度的增加而减小，R是电阻箱（已调至合适阻值），它们和继电器组成自动控制电路来控制路灯，白天路灯熄灭，夜晚路灯亮起。下列说法正确的是（ ）
A．电路工作时，电磁铁上端为N极
B．给路灯供电的电源应接在b、c两端
C．控制电路电源电压减小后，傍晚时路灯比原来早一些亮
D．路灯发光时把电能全部转化为光能
18．（2023·湖北宜昌·统考中考真题）如图是一个磁悬浮地球仪，球体内部有一个永磁体，底座通电时地球仪可以悬浮在上方，此时底座相当于一个 ；如果需要连续调节地球仪的悬浮高度，可以通过在底座电路中接入一个 来实现。
19．（2023·辽宁营口·统考中考真题）某温度自动报警器的原理图如图所示。电磁铁上端为N极，在水银温度计中封入一段金属丝，当温度低于设定温度时，安全指示灯常亮；当温度达到设定温度时，安全指示灯熄灭，电铃发出报警信号。请在括号中标出电源的极性（用“+”或“-”表示）， 并在虚线框内填入电铃（）和指示灯的电路元件符号。
20．（2023·江苏苏州·统考中考真题）寒冬，为给小鸡仔提供温暖的环境，小明制作了恒温箱系统，原理如图。控制电路由电磁继电器、滑动变阻器R1、热敏电阻R2（安装在恒温箱内，阻值随温度升高而显著减小）、低压电源等组成。加热电路由电源、电热丝R3和R4等组成。调好R1阻值，闭合开关S1、S2，箱内温度升高到设定值后即在小范围内波动，且降温阶段降温比较平缓。
（1）通电线圈上端是 极，温度升高时，电磁铁磁性 ；
（2）R3阻值 （大于/小于）R4阻值；
（3）将R1的阻值稍微调小一些，恒温箱控制的温度将 。
一、电磁铁
1．内部带铁芯的螺线管叫 ，它的优点很多，其磁性有无可以由 来控制，磁性强弱可以由 来控制，磁极极性可以由 来控制，使用起来很方便。
2．电磁铁中用软铁作铁芯，而不用钢作铁芯，是因为软铁（ ）
A．能保持磁性 B．能导电
C．磁性容易消失 D．可被其他磁体吸引
3．图甲是一种磁悬浮地球仪摆件，地球仪内部装有磁铁，底座内部装有如图乙所示的电磁铁。下列说法正确的是（ ）
A．电磁铁周围存在着磁场
B．地球仪利用异名磁极间相互排斥的原理工作
C．图乙中，利用安培定则可判断电磁铁上端是N极
D．图乙中，将电源正、负极对调后，电磁铁磁极方向不变
二、电磁铁的磁性
4．内部带铁芯的螺线管叫 ，它的优点很多，其磁性有无可以由 来控制，磁性强弱可以由 来控制，磁极极性可以由 来控制，使用起来很方便．
5．在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。
（1）电磁铁磁性的强弱是通过观察 来确定的；
（2）当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数增加，说明电流越 ，电磁铁磁性越强；
（3）根据图示的情境可知，说明电流一定时， ，电磁铁磁性越强；
（4）根据安培定则，可判断出乙铁钉的上端是电磁铁的 极；
（5）电磁铁吸引的大头针下端分散的原因是 。
6．科学家已经发现了巨磁电阻（GMR）效应：微弱的磁场可以导致某种材料的电阻阻值急剧变化。如图所示的电路是研究巨磁电阻特性的原理示意图，实验发现：闭合开关S1、S2后，在向左轻轻地移动滑片P的过程中，指示灯明显变亮。则下列说法中正确的是 （ ）
A．电磁铁右端为 N极
B．该巨磁电阻的阻值随磁场的增强而明显减小
C．滑片P向左轻轻移动过程中电磁铁的磁性减弱
D．小磁针将顺时针旋转
7．如图所示是研究电磁铁磁性的实验，闭合开关后，下列说法正确的是（ ）
A．电磁铁的下端是N极
B．电磁铁能吸引大头针是电磁感应现象
C．将铁钉换成铜棒会使磁性增强
D．滑片P向右移动，电磁铁吸引大头针的数目会减少
三、电磁继电器
8．电磁铁、电磁继电器
（1）定义：插有 的通电 。
（2）电磁继电器是利用 、 电路的通断，来间接地控制 、 电路的装置。
（3）电磁继电器是利用 来控制工作电路的一种开关。
（4）电磁继电器的结构：电磁继电器由 、 、弹簧、 和 组成，其工作电路由低压控制电路和高压工作电路组成。
9．如图所示，电磁继电器是利用电磁铁控制工作电路通断的 （选填“电源”、“用电器”或“开关”）；当开关S断开时，工作电路中的电灯 （选填“会”或“不会”）发光。
10．图是汽车尾气中CO浓度的检测电路示意图。气敏电阻R1的阻值随CO浓度增大而减小，R2是滑动变阻器，开关S闭合，当CO浓度高于某一设定值时，电铃报警。下列说法正确的是（ ）
A．电磁铁的上端是S极
B．电铃应接在A和B之间
C．当CO浓度升高时电磁铁的磁性减弱
D．电源用久后，U1减小，CO的报警浓度会变高
11．现在很多大型商场都安装一种“聪明”的电梯，载人和不载人时，电梯运行的速度会发生变化。这种电梯的简易控制电路如图所示，图中压力传感器R的阻值会随着压力的增大而减小。对此，下列说法正确的是（ ）
A．电磁继电器是利用电磁感应工作的
B．控制电路中，电磁铁的上端为N极
C．当电流的方向发生变化时，电梯运行的速度会发生变化
D．当压力增大到一定值时，衔铁与触点2接触，电梯的速度减慢
12．小区内路灯能根据光线亮暗情况实现自动控制，其电路原理如图所示，R1是定值电阻，R2是光敏电阻，其阻值大小随光照强度的增大而减小，当开关S1闭合，光线变暗时，下列判断正确的是（ ）
A．电流表示数减小，电磁铁的磁性减弱，开关S2闭合
B．电流表示数减小，电磁铁的磁性增强，开关S2断开
C．电流表示数增大，电磁铁的磁性增强，开关S2闭合
D．电流表示数增大，电磁铁的磁性减弱，开关S2断开
13．图甲为某款磁悬浮地球仪，球体顶端相当于地理北极，球体内有一条形磁体，闭合电源开关，球体因受到顶端电磁铁的作用而悬浮在空中，图乙为其结构示意图。请在图中标出：
（1）球体内条形磁体上端的磁极（用N或S表示）；
（2）电磁铁a点磁感线方向；
（3）电源上端的极性（用“+”或“﹣”表示）。
14．某款无接触式的热风干手器，手伸向出风口时可吹出温度为35℃～45℃的热风，内部电路由控制电路和工作电路两部分构成，简化电路如图所示，控制电路中R为光敏电阻。闭合S，当手伸向出风口时，R的阻值会 （选填“增大”“不变”或“减小”），衔铁被吸下，工作电路开始工作。若干手器的加热电阻丝的阻值为44Ω，在额定电压下，烘干一次手用时10s，则烘干手的过程中加热电阻产生的热量为 J，这些热量全部被水吸收能使 kg（结果保留两位小数）的水温度升高5℃。[c水=4.2×103J/（kg⋅℃）]
15．如图甲是可调式电接点水银温度计结构示意图，在水银温度计的密封玻璃管中装入一段金属丝，金属丝上端与调温相连，转动调温螺杆金属丝在管内上下移动，水银和金属丝分别与电源两极相连。有的同学制作了一个电磁铁利用此温度计及其他元件，设计了一个恒温电热器，如图乙所示，当温度升高到设定值，电热丝停止加热，温度低于设定值，电热丝开始加热，达到保持恒温的目的。
（1）水银温度计相当于电路中的 （填组成电路的元件名称）；
（2）工作原理：
①当温度升高到设定值， ，电热丝停止工作；
②当温度低于设定值， ，电热丝开始工作；
（3）按照该设计组装好电路测试时发现，当温度上升，控制电路接通后，动静触点没有断开试分析原因（写出一条即可）。
（4）若电热丝的额定功率为500w，正常工作10分钟产生的热量是多少？
16．（2023·江苏扬州·统考中考真题）如图所示，下列做法中电磁铁不能吸引更多大头针的是（ ）
A．只提高电源电压 B．只将滑片P向左移动
C．只增加螺线管线圈的匝数 D．只将铁芯换成同规格的铜芯
17．（2023·四川自贡·统考中考真题）如图所示，R0是一个光敏电阻，光敏电阻的阻值随光照强度的增加而减小，R是电阻箱（已调至合适阻值），它们和继电器组成自动控制电路来控制路灯，白天路灯熄灭，夜晚路灯亮起。下列说法正确的是（ ）
A．电路工作时，电磁铁上端为N极
B．给路灯供电的电源应接在b、c两端
C．控制电路电源电压减小后，傍晚时路灯比原来早一些亮
D．路灯发光时把电能全部转化为光能
18．（2023·湖北宜昌·统考中考真题）如图是一个磁悬浮地球仪，球体内部有一个永磁体，底座通电时地球仪可以悬浮在上方，此时底座相当于一个 ；如果需要连续调节地球仪的悬浮高度，可以通过在底座电路中接入一个 来实现。
19．（2023·辽宁营口·统考中考真题）某温度自动报警器的原理图如图所示。电磁铁上端为N极，在水银温度计中封入一段金属丝，当温度低于设定温度时，安全指示灯常亮；当温度达到设定温度时，安全指示灯熄灭，电铃发出报警信号。请在括号中标出电源的极性（用“+”或“-”表示）， 并在虚线框内填入电铃（）和指示灯的电路元件符号。
20．（2023·江苏苏州·统考中考真题）寒冬，为给小鸡仔提供温暖的环境，小明制作了恒温箱系统，原理如图。控制电路由电磁继电器、滑动变阻器R1、热敏电阻R2（安装在恒温箱内，阻值随温度升高而显著减小）、低压电源等组成。加热电路由电源、电热丝R3和R4等组成。调好R1阻值，闭合开关S1、S2，箱内温度升高到设定值后即在小范围内波动，且降温阶段降温比较平缓。
（1）通电线圈上端是 极，温度升高时，电磁铁磁性 ；
（2）R3阻值 （大于/小于）R4阻值；
（3）将R1的阻值稍微调小一些，恒温箱控制的温度将 。
