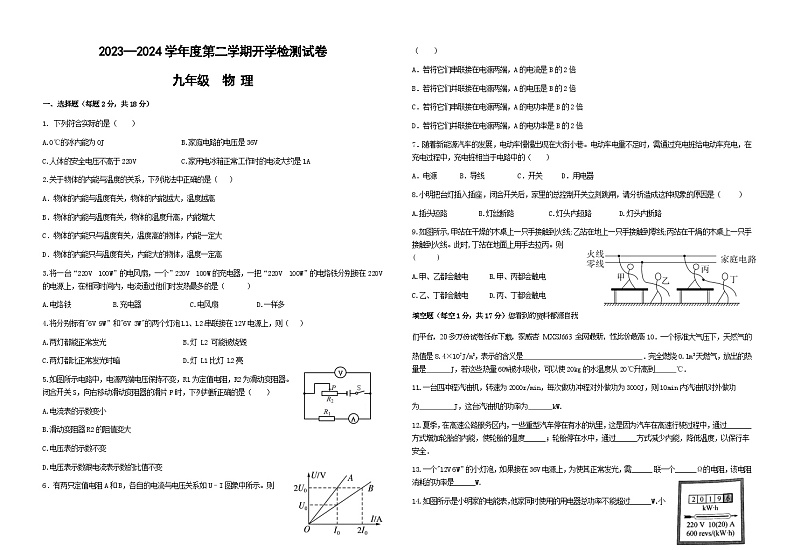

甘肃省武威第九中学2023－2024学年九年级下学期开学摸底考试物理试题

这是一份甘肃省武威第九中学2023－2024学年九年级下学期开学摸底考试物理试题，共3页。

选择题（每题2分，共18分）
下列符合实际的是（ ）
A.0℃的冰内能为0J B.家庭电路的电压是36V
C.人体的安全电压不高于220V C.家用电冰箱正常工作时的电流大约是1A
2.关于物体的内能与温度的关系，下列说法中正确的是（ ）
A．物体的内能与温度有关，物体的内能越大，温度越高
B．物体的内能与温度有关，物体的温度升高，内能增大
C．物体的内能只与温度有关，温度高的物体，内能一定大
D．物体的内能只与温度有关，内能大的物体，温度一定高
3.将一台“220V 100W”的电风扇，一个”220V 100W的充电器，一把“220V 100W”的电烙铁分别接在220V的电源上，在相同时间内，电流通过他们时发热最多的是（ ）
A.电烙铁 B.充电器 C.电风扇 D.一样多
4.将分别标有"6V 9W”和"6V 3W"的两个灯泡L1、L2串联接在12V电源上，则（ ）
A.两灯都能正常发光 B.灯 L2 可能被烧毁
C.两灯都比正常发光时暗 D.灯 L1比灯 L2亮
5.如图所示电路中，电源两端电压保持不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，向右移动滑动变阻器的滑片P时，下列判断正确的是（ ）
A.电流表的示数变小
B.滑动变阻器R2的阻值变大
C.电压表的示数不变
D.电压表示数跟电流表示数的比值不变
6．有两只定值电阻A和B，各自的电流与电压关系如U–I图象中所示。则（ ）
A．若将它们串联接在电源两端，A的电流是B的2倍
B．若将它们并联接在电源两端，A的电压是B的2倍
C．若将它们串联接在电源两端，A的电功率是B的2倍
D．若将它们并联接在电源两端，A的电功率是B的2倍
7．随着新能源汽车的发展，电动车慢慢出现在大街小巷。电动车电量不足时，需通过充电桩给电动车充电，在充电过程中，充电桩相当于电路中的（ ）
A．电源 B．导线 C．开关 D．用电器
8.小明把台灯插入插座，闭合开关后，家里的总控制开关立刻跳闸，请分析造成这种现象的原因是（ ）
A.插头短路 B.灯丝断路 C.灯头内短路 D.灯头内断路
9.如图所示,甲站在干燥的木桌上一只手接触到火线;乙站在地上一只手接触到零线;丙站在干焆的木桌上一只手接触到火线。此时,丁站在地面上用手去拉丙。则( )
A.甲、乙都会触电 B.甲、丙都会触电
C.乙、丁都会触电 D.丙、丁都会触电
填空题（每空1分，共17分）您看到的资料都源自我们平台，20多万份试卷任你下载，家威杏 MXSJ663 全网最新，性比价最高10．一个标准大气压下，天然气的热值是8.4×107J/m3，表示的含义是 ．完全燃烧0.1m3天燃气，放出的热量是 J，若这些热量60%被水吸收，可以使20kg的水温度从20℃升高到 ℃．
11.一台四冲程汽油机，转速为2000r/min，每次做功冲程对外做功为3000J，则10min内汽油机对外做功
为 J，这台汽油机的功率为 kW.
12.夏季，在高速公路服务区内，一些重型汽车停在有水的坑里，这是因为汽车在高速行驶过程中，通过_______方式增加轮胎的内能，使轮胎的温度______；轮胎停在水中，通过______方式减少内能，降低温度，以保行车安全．
13.一个"12V 6W”的小灯泡，如果接在36V电源上，为使其正常发光，需______ 联一个______Ω的电阻，该电阻消耗的功率是______W.
14.如图所示是小明家的电能表，他家同时使用的用电器总功率不能超过______W．小明让一个用电器单独工作15min，这段时间内电能表转盘刚好转了120转，则该用电器的实际功率为______W，电能表示数将变为______。
15.试电笔使用时，用手接触 金属体、 金属体接触被测电路。若氖管发光，则接触的是 线。
识图、作图题（每题4分，共8分）
16．（4分）在图中的〇里填上适当的电表符号，使之成为正确的电路图。
17.（4分）将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒。
四、实验探究题（每空1分，共22分）
18﹒小明用图甲所示的电路测量额定电压为2.5V的小灯泡电阻，图乙是小明未完成连接的实验电路．

请你根据图甲电路图及实验所提供的器材要求，用笔画线代替导线，完成图乙中实物电路的连接；
（2）连接好电路，小明发现电压表无示数，电流表有示数，则电路可能发生的故障是 ；
丁
（3）排除故障后，小明闭合开关，发现电压表示数为1.5V，他需向 （填“左”或“右”）调节滑动变阻器的滑片，使小灯泡刚好正常发光，此时电流表的示数如图丙所示，电流表的读数是 A，小灯泡的阻值是 Ω（小数点后保留一位）；
（4）当电压值改变的时候，小灯泡的阻值 （选填“变化”或“不变”）；
（5）小明又想测某未知电阻Rx的阻值，设计了如图丁所示电路图（R0为已知阻值的定值电阻），并设计了如下实验步骤，请帮他把缺少的步骤补全，并用已知物理量的符号和测量物理量的符号写出未知电阻Rx的表达式。实验步骤：
A﹒按照设计的电路图连接电路
B﹒断开S2、闭合S1记录电流表示数为I1
C﹒
D﹒表达式：Rx= 。
19.小明在进行“测量小电灯的功率”的实验时，实验台上给他提供的器材有：6V蓄电池、电流表（0—0.6A、0—3A）电压表）0—3v、0—15V）、滑动变阻器（50Ω、1.5A)、额定电压为2.5V的小电灯（正常发光时的电阻约为7Ω、开关各一个，导线若干。
（1）在实验中电流表应该选择 的量程，电压表应该选择 的量程。
（2）他连接的实物电路如图所示，闭合开关前应把滑动变阻器滑片的位置调到 （填C或D）端。
（3）闭合开关后，发现灯泡不发光，电流表的示数为零，电压表的示数为6V，产生此故障的原因可能是下列情况中的 和 。(填写序号）
A.小电灯短路 B.小电灯的灯丝断了 C.小电灯的灯座接触不良
D.电压表的正、负接线柱接反
E.变阻器滑片放在了最小阻值处
（4）排除故障后，调节滑动变阻器测得如上表所示的四组数据。表中有一个明显的错误数据，请找出错误数据 ；分析产生的原因是： 。
（5）小超发现，由表中数据计算可知：小电灯亮度不同时灯丝的电阻不相等，你认为造成这种结果的原因是 。灯泡正常发光时的电流为 A。
（6）调节滑片P的位置，使电灯正常发光，这时灯泡的额定功率是 W。
（7）小强同学在实验中连接好电路的最后一根导线，灯泡接着发出耀眼的光，你认为小强在连接电路时所犯的错误是 和 。
（8）小华在连接好电路开始实验时发现，开关闭合后电流表和电压表均有示数，可小灯泡不亮，小华应进行的操作是 。
（9）此实验装置还可做哪些实验探究 。
五、简答与计算题（共15分）
20.（3分）盛夏“酷热难耐”，人们家中的电风扇、空调都在工作，导致电路火灾时有发生．调查发现，起火原因如出一辙：电线超负荷，使电线内的金属导线发热，引燃了外面的绝缘皮．请你运用所学的物理知识分析：电线超负荷引起火灾的原因，并就电路安全问题提出一条合理化建议．
21．（6分）小明用燃气灶加热体积为5×10﹣3m3、初温为20℃的水。当水的温度升高80℃时，实际消耗的煤气为0.2kg。已知水的比热容是4.2×103J/（kg•℃），煤气热值是4.2×107J/kg。
（1）0.2kg煤气完全燃烧放出的热量是多少？
（2）水吸收的热量是多少？
（3）燃气灶烧水时的效率为多少？
22.（6分）小明家买了一台电烤箱，有低、中、高三个档位的发热功率。如图是其内部简化电路图，开关S1可分别与触点a、b接触。已知：R1=48.4Ω，R2=96.8Ω，电源电压保持不变。请分析和解答以下问题：
（1）当开关S1置于a端、S2闭合时，电烤箱处于 档位；当开关S1置于b端、S2断开时，电烤箱处于 档位；（选填“高”、“中”或“低”）
（2）电烤箱在中档位时，消耗电功率是多少？
（3）电烤箱在高档位工作时，对食物加热6min，消耗的电能为多少？次数
电压/V
电流/A
1
1.5
0.17
2
2.0
0.18
3
2.5
1.00
4
3.0
0.23
