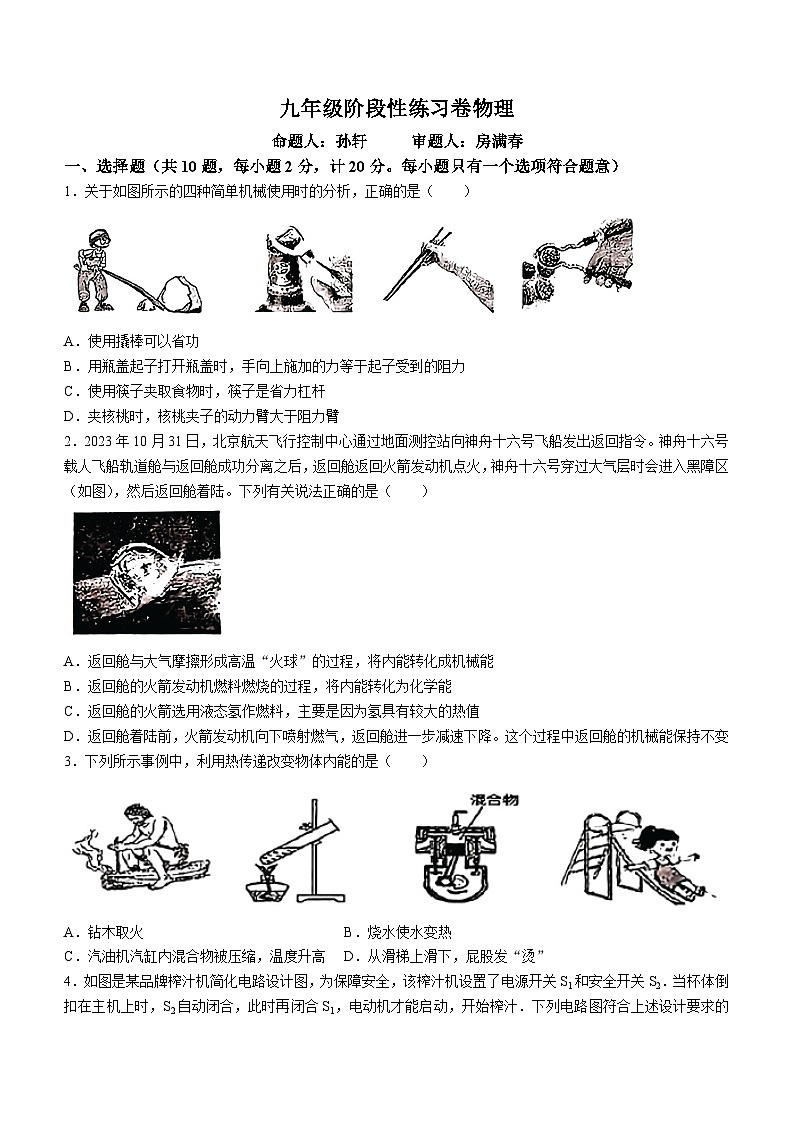

一、选择题（共10题，每小题2分，计20分。每小题只有一个选项符合题意）
1．关于如图所示的四种简单机械使用时的分析，正确的是（ ）
A．使用撬棒可以省功
B．用瓶盖起子打开瓶盖时，手向上施加的力等于起子受到的阻力
C．使用筷子夹取食物时，筷子是省力杠杆
D．夹核桃时，核桃夹子的动力臂大于阻力臂
2．2023年10月31日，北京航天飞行控制中心通过地面测控站向神舟十六号飞船发出返回指令。神舟十六号载人飞船轨道舱与返回舱成功分离之后，返回舱返回火箭发动机点火，神舟十六号穿过大气层时会进入黑障区（如图），然后返回舱着陆。下列有关说法正确的是（ ）
A．返回舱与大气摩擦形成高温“火球”的过程，将内能转化成机械能
B．返回舱的火箭发动机燃料燃烧的过程，将内能转化为化学能
C．返回舱的火箭选用液态氢作燃料，主要是因为氢具有较大的热值
D．返回舱着陆前，火箭发动机向下喷射燃气，返回舱进一步减速下降。这个过程中返回舱的机械能保持不变
3．下列所示事例中，利用热传递改变物体内能的是（ ）
A．钻木取火B．烧水使水变热
C．汽油机汽缸内混合物被压缩，温度升高D．从滑梯上滑下，屁股发“烫”

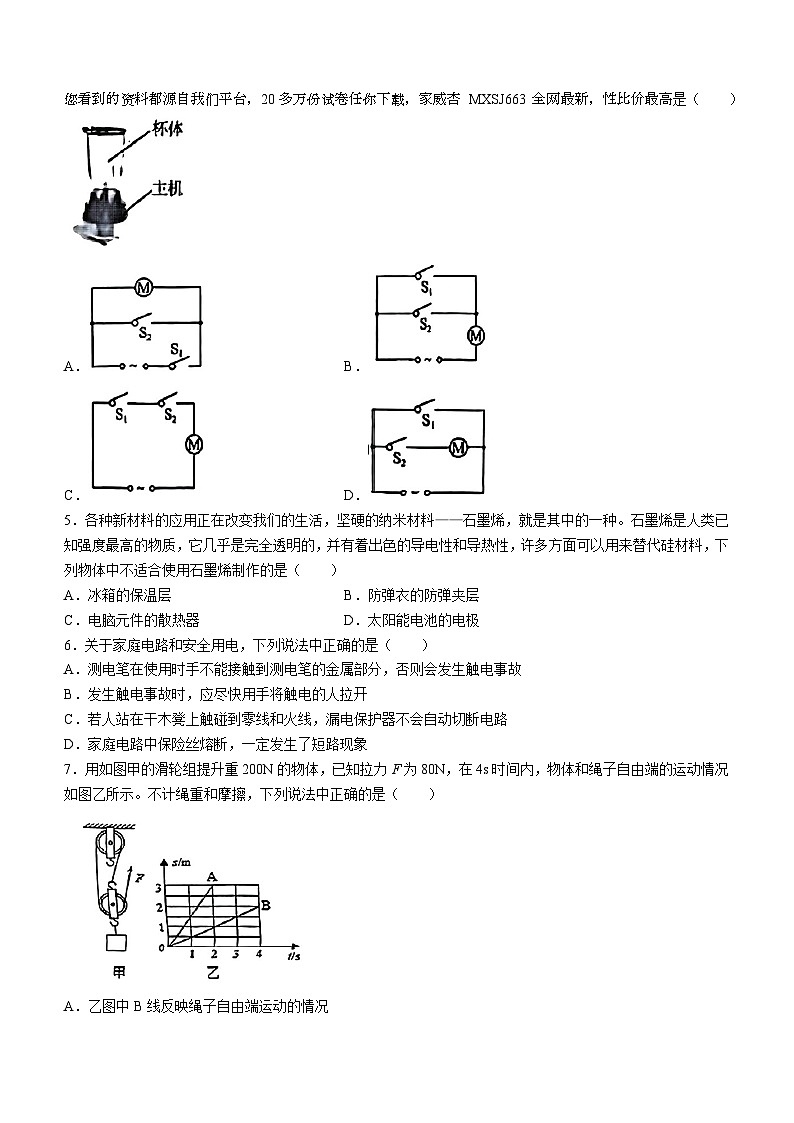

4．如图是某品牌榨汁机简化电路设计图，为保障安全，该榨汁机设置了电源开关S1和安全开关S2．当杯体倒扣在主机上时，S2自动闭合，此时再闭合S1，电动机才能启动，开始榨汁．下列电路图符合上述设计要求的您看到的资料都源自我们平台，20多万份试卷任你下载，家威杏 MXSJ663 全网最新，性比价最高是（ ）
A．B．
C．D．
5．各种新材料的应用正在改变我们的生活，坚硬的纳米材料——石墨烯，就是其中的一种。石墨烯是人类已知强度最高的物质，它几乎是完全透明的，并有着出色的导电性和导热性，许多方面可以用来替代硅材料，下列物体中不适合使用石墨烯制作的是（ ）
A．冰箱的保温层B．防弹衣的防弹夹层
C．电脑元件的散热器D．太阳能电池的电极
6．关于家庭电路和安全用电，下列说法中正确的是（ ）
A．测电笔在使用时手不能接触到测电笔的金属部分，否则会发生触电事故
B．发生触电事故时，应尽快用手将触电的人拉开
C．若人站在干木凳上触碰到零线和火线，漏电保护器不会自动切断电路
D．家庭电路中保险丝熔断，一定发生了短路现象
7．用如图甲的滑轮组提升重200N的物体，已知拉力F为80N，在4s时间内，物体和绳子自由端的运动情况如图乙所示。不计绳重和摩擦，下列说法中正确的是（ ）
A．乙图中B线反映绳子自由端运动的情况

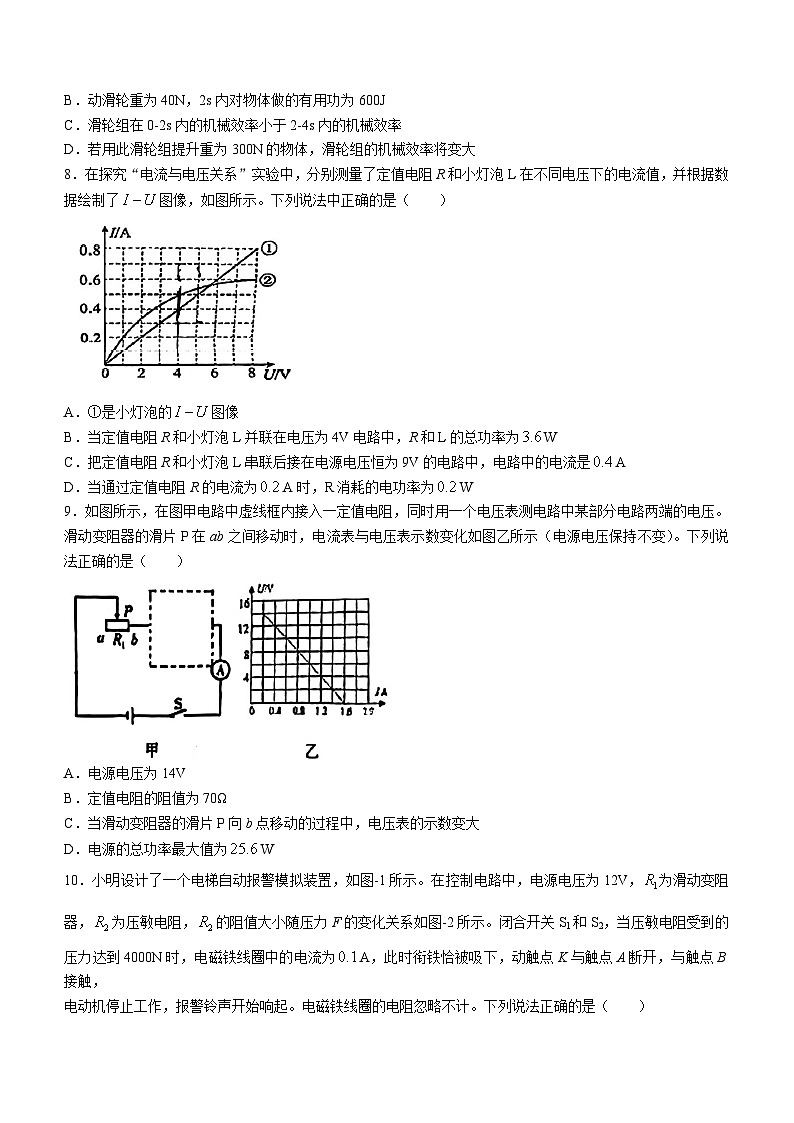

B．动滑轮重为40N，2s内对物体做的有用功为600J
C．滑轮组在0-2s内的机械效率小于2-4s内的机械效率
D．若用此滑轮组提升重为300N的物体，滑轮组的机械效率将变大
8．在探究“电流与电压关系”实验中，分别测量了定值电阻R和小灯泡L在不同电压下的电流值，并根据数据绘制了图像，如图所示。下列说法中正确的是（ ）
A．①是小灯泡的图像
B．当定值电阻R和小灯泡L并联在电压为4V电路中，R和L的总功率为W
C．把定值电阻R和小灯泡L串联后接在电源电压恒为9V的电路中，电路中的电流是A
D．当通过定值电阻R的电流为A时，R消耗的电功率为W
9．如图所示，在图甲电路中虚线框内接入一定值电阻，同时用一个电压表测电路中某部分电路两端的电压。滑动变阻器的滑片P在ab之间移动时，电流表与电压表示数变化如图乙所示（电源电压保持不变）。下列说法正确的是（ ）
A．电源电压为14V
B．定值电阻的阻值为70Ω
C．当滑动变阻器的滑片P向b点移动的过程中，电压表的示数变大
D．电源的总功率最大值为W
10．小明设计了一个电梯自动报警模拟装置，如图-1所示。在控制电路中，电源电压为12V，为滑动变阻器，为压敏电阻，的阻值大小随压力F的变化关系如图-2所示。闭合开关S1和S2，当压敏电阻受到的压力达到4000N时，电磁铁线圈中的电流为A，此时衔铁恰被吸下，动触点K与触点A断开，与触点B接触，
电动机停止工作，报警铃声开始响起。电磁铁线圈的电阻忽略不计。下列说法正确的是（ ）
A．S1闭合时，电磁铁的上端为N极
B．当电梯自动报警铃声未响起时，控制电路的总功率大于18W
C．当电梯自动报警铃声恰好响起时刻，的功率为W
D．若控制电路电源电压降低，要保证电梯最大载重不变，应将的滑片P向左移
二、填空与作图题（每空1分，每图2分，计19分）
11．如图所示，用滑轮组将一正方体物块在5s内沿水平方向匀速拉动10m，绳自由端施加的拉力F大小为20N，拉力F做的功为______J，功率为_______W．该滑轮组的机械效率为80%，物体受到的摩擦阻力为______N。
12．今年春节，小明一家去海南过节。期间印象最深的除了气温较高外，早晚温差也比较小，晚上一家人散步在海边，一阵阵风吹过，每个人都无比开心。
（1）沿海地区昼夜温差比内陆小，是因为______；
（2）晚上站在海岸边，一般会感受到风______（选填“从海洋吹向陆地”或“从陆地吹向海洋”）。
13．如图为太阳能交通指示灯。指示灯上方有一块太阳能电池板接收太阳能为电路中的蓄电池充电，此时蓄电池相当于电路中的______。夜晚蓄电池为指示灯供电，指示灯发光，此时蓄电池相当于电路中______的。指示板上某一个LED灯珠熄灭后其余LED灯珠仍可正常工作，则指示板上的LED灯珠之间的连接方式是______。
14．如图甲是一款家用空气净化器，其内部有一个空气质量监测装置，图乙为该监测装置的简化电路图，它是通过粉尘浓度传感器R来进行检测的。粉尘浓度传感器R的阻值随浓度变化的关系图象如图丙所示。已知电源电压为24V，定值电阻的阻值为180Ω，传感器R的最小阻值为60Ω，电压表的低程为0～15V．
（1）电压表示数随粉尘浓度增大而______（选填“增大”或“减小”），电流表的最小示数约为______A；
（2）传感器R允许的最大阻值为______Ω，整个电路的最大总功率为______W。
15．小芳家的电子式电能表表盘上标有“3000imp/（kw·h）”的字样，她把家中的其他用电器都与电源断开，仅让一个标有“220V484W”的电热器工作3min，发现电能表指示灯闪烁了60次。该电热器在上述时间内消耗的电能为_______kw·h，实际功率为_______W，若该电热器的所标参数正确，则小芳家的实际电压为_______V。
16．完成下列作图：
（1）在图-1中，画出人提起重物的最小动力时的绳子绕线方式；
（2）在图-2中，根据图中小磁针静止时的指向，用笔画线代替导线将如图所示的实物连线图补充完整（要求：①滑动变阻器的滑片向A端移动时通电螺线管的磁性减弱；②画出穿过螺线管内部的一条磁感线并用箭头标明磁感线方向）。
三、实验与探究题（共4小题，每空1分，每图1分，计26分）
17．根据下列有关实验，完成下列问题：
（1）如图甲所示，滚摆上下往复摆动的现象说明______；
（2）如图乙所示，在“探究串联电路电压规律”的实验中，为了让实验结论具有普遍性，实验中应选择规格
______（选填“相同”或“不同”）的小灯泡；
（3）如图丙所示，在探究线圈数对电磁铁磁性强弱的影响时，被电磁铁吸引的大头针彼此散开的原因是_______；
（4）如图丁所示，法国的物理学家______利用该实验装置进行实验，得到的结论是______。
18．在“探究杠杆平衡条件的实验”中：
（1）如图甲所示，实验前杠杆左端下沉，则应将右端的平衡螺母向______调节（选填“左”或“右”），直到杠杆保持水平平衡状态，实验中仍要使杠杆水平平衡，这样操作的目的主要是_______；
（2）如图乙所示，杠杆上的刻度均匀，在A点挂4个相同钩码，要使杠杆在水平位置平衡，应在B点挂2个相同的钩码；当杠杆平衡后，将A、B两点下方所挂的钩码同时朝远离支点O方向移动一小格，则杠杆将______（选填“顺时针转动”“逆时针转动”或“保持静止”）；
（3）如图乙所示，若不在B点挂钩码，改用弹簧测力计在C点施加拉力F，使杠杆仍在水平位置平衡，F的最小值______（选填“大于”、“等于”或“小于”）上面（2）中在B点挂2个钩码的总重力；
（4）若不计杠杆重和摩擦，在C点施加一个始终竖直向上的拉力使C端缓慢上抬的过程中，拉力F大小______（选填“变大”、“变小”或“不变”）。
19．实验小组在“测量小灯泡的额定功率”实验中，用到的实验器材有：电压恒定为6V的电源、电流表、电压表、额定电压的小灯泡（正常发光时灯丝的电阻约为10Ω）、滑动变阻器、开关和导线若干。
（1）请根据小组同学设计的电路图（如图-1所示），将图-2所示的电路连接完整。
（2）检查电路连接无误后，应将滑动变阻器的滑片P移到左端，然后再闭合开关S。这样做的目的是______。
（3）小灯泡正常发光时，电流表的示数如图-3所示，电流表的读数为______A，小灯泡的额定功率为______W。
（4）另一小组实验前发现电压表损坏，小组同学经过讨论后，选用阻值为的定值电阻进行实验，设计如图-4所示的电路也测出了小灯泡的额定功率。请将实验步骤补充完整。
①______（描述开关的通断情况），移动滑动变阻器的滑片P，使电流表的示数为______；
②保持滑动变阻器的滑片P不动，闭合开关S、S2，断开开关S1，读出电流表的示数为I；
③小灯泡的额定功率的表达式：。（以上两空均用、I、表示）
20．在学习了电加热器后，老师在课堂上用如图甲所示的烧水壶探究“影响加热效率大小的因素”实验。小组同学提出了“烧水壶的加热效率可能与水的质量有关”的问题。他和同组同学找来烧水壶，在老师的帮助下展开了如下探究（标准大气压下进行）．
（1）在相同的环境条件下，使用相同的加热功率，先后将初温______而质量______（以上两空均选填“相同”或“不同”）的水加热至沸牌，并将测得的数据记录如下：
（2）上述实验中，小明所使用的水的初温为44℃，当将800g水加热至沸腾时水所吸收的热量为______，加热过程中插座显示（如图乙）功率值为800W，加热时间5min，则消耗的电能为______，此次加热过程中烧水壶的效率为______；（已知水的比热容为）
（3）分析数据可知，在其它条件相同时，随着被加热水的质量的增加，烧水壶效率的变化情况是______；
（4）依据上述实验结论，若要在上述相同条件下，想要得到1．6kg的开水以供饮用，你认为最节能的加热方式是______；
（5）同组的同学又提出“烧水壶的效率可能和加热功率大小有关”并展开实验。实验过程中考虑到每次将水加热至沸腾所需要的时间较长，于是小明提出在同样的环境条件下，将一定质量的水用不同加热功率，连续测出水温每上升15℃所对应的效率。
①请你评估小明的实验方案（缺点）：______。
②请你提出一条缩短实验时间的可行性方法：______。
四、综合题（21题5分，22题10分，计15分）
21．为了提高高速公路通行效率，高速收费站建有ETC专用通道，专用通道需要汽车安装ETC卡（如图甲所示），因乙是ETC专用通道示意图，当汽车进入ETC卡读取器识别范围的时候，卡上的信息被读取，同时栏杆机将横杆抬起，汽车无需停车就实现了缴费，大大节约了通站时间。
（1）汽车在运动时ETC卡相对于汽车是______（选填“运动”或“静止”）的；
（2）某一ETC通道，栏杆机的横杆在位置一（如图丙所示）时距地面高度1．2m，栏杆机距ETC卡读取器10m。当车距离ETC卡读取器5m时被读取信息，并立即启动横杆水平段沿竖直方向以m/s的速度匀速抬起（不计读取信息及传递控制信号所用时间，横杆完全提起高度为m）。某人驾驶一台高为m的面包车通过该ETC通道，以该面包车的高度，车速太快、横杆抬起高度不够，会撞杆违章。请你运用题目所给的条件，计算该面包车匀速顺利通过通道（不违章）的最快速度是多少m/s？
22．如图甲所示是某电饭锅的电路图，、为电热丝，S为温控开关，A、B两点接在家庭电路上。当S闭合时，电饭锅处于加热状态，加热功率为1100W；当S断开时，电饭锅处于保温状态，保温功率为275W．求：
（1）电热丝、的阻值；
（2）电饭锅保温5min，电热丝产生的热量；
（3）已知该电饭锅的加热效率是80%，将2kg的粥用加热挡从20℃加热到86℃需要多长时间？（已知粥的比热容）
（4）若在使用过程中，电热丝损坏了，小明想用滑动变阻器R实现发热电功率的调节（加热和保温功率不变，且只使有作为发热体）。请通过计算求出电饭锅在保温、加热挡时，对应的滑动变阻器的阻值分别是多少？质量（m/g）
效率（%）
质量（m/g）
效率（%）
200
61
700
77
300
64
800
400
67
900
72
500
69
1000
70
600
74
1100
67
