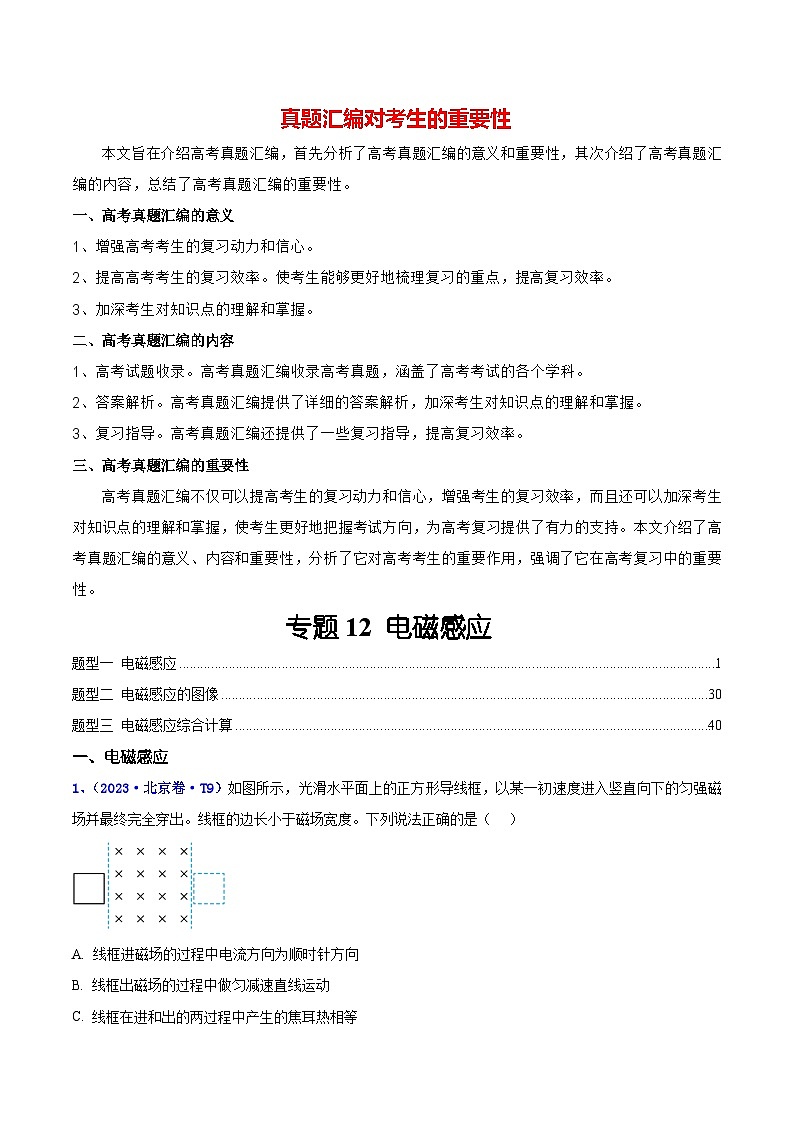

一、高考真题汇编的意义
1、增强高考考生的复习动力和信心。
2、提高高考考生的复习效率。使考生能够更好地梳理复习的重点，提高复习效率。
3、加深考生对知识点的理解和掌握。
二、高考真题汇编的内容
1、高考试题收录。高考真题汇编收录高考真题，涵盖了高考考试的各个学科。
2、答案解析。高考真题汇编提供了详细的答案解析，加深考生对知识点的理解和掌握。
3、复习指导。高考真题汇编还提供了一些复习指导，提高复习效率。
三、高考真题汇编的重要性
高考真题汇编不仅可以提高考生的复习动力和信心，增强考生的复习效率，而且还可以加深考生对知识点的理解和掌握，使考生更好地把握考试方向，为高考复习提供了有力的支持。本文介绍了高考真题汇编的意义、内容和重要性，分析了它对高考考生的重要作用，强调了它在高考复习中的重要性。
专题12 电磁感应
\l "_Tc596" 题型一 电磁感应1
\l "_Tc2376" 题型二 电磁感应的图像30
\l "_Tc2376" 题型三 电磁感应综合计算40
一、电磁感应
1、（2023·北京卷·T9）如图所示，光滑水平面上的正方形导线框，以某一初速度进入竖直向下的匀强磁场并最终完全穿出。线框的边长小于磁场宽度。下列说法正确的是（ ）

A. 线框进磁场的过程中电流方向为顺时针方向
B. 线框出磁场的过程中做匀减速直线运动
C. 线框在进和出的两过程中产生的焦耳热相等

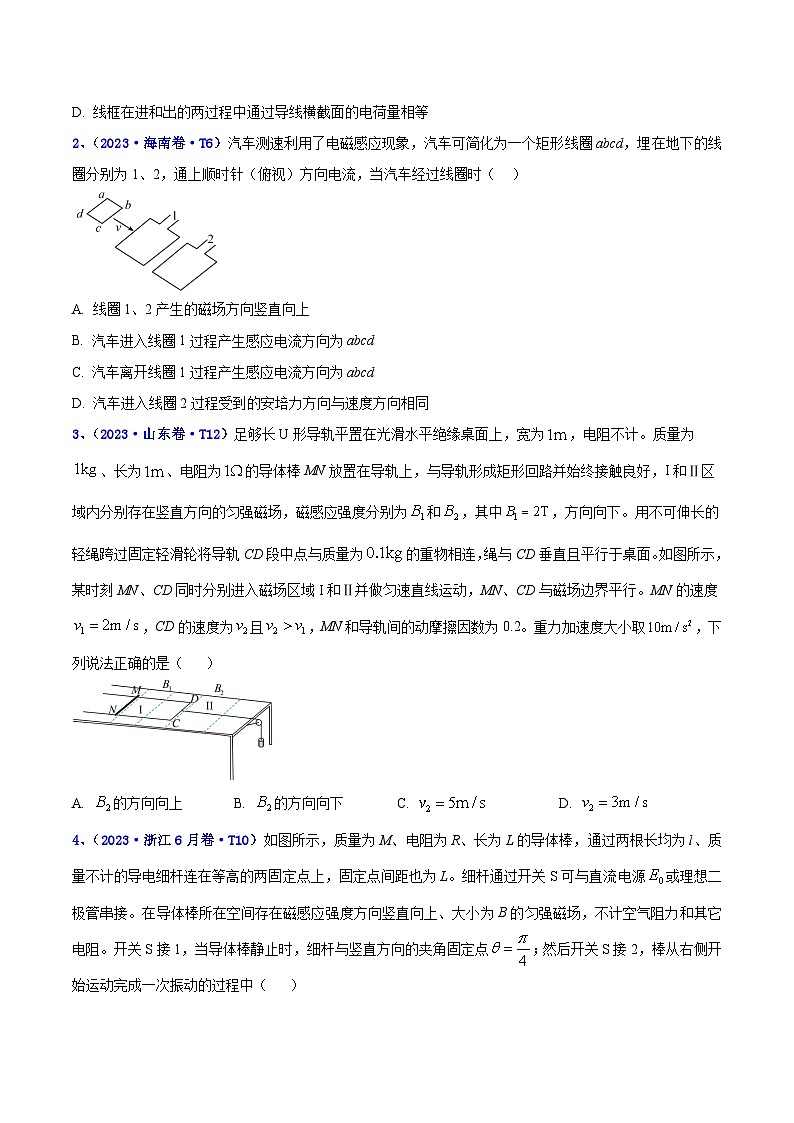

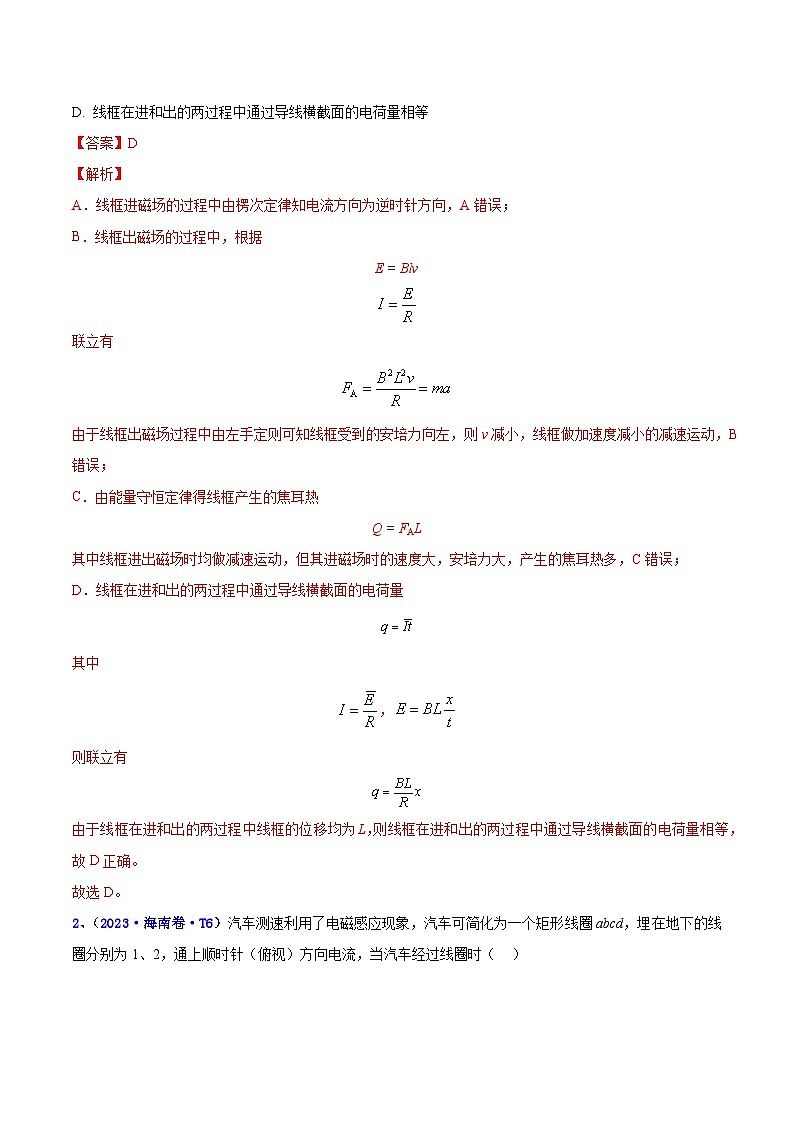

D. 线框在进和出的两过程中通过导线横截面的电荷量相等
【答案】D
【解析】
A．线框进磁场的过程中由楞次定律知电流方向为逆时针方向，A错误；
B．线框出磁场的过程中，根据
E = Blv
联立有
由于线框出磁场过程中由左手定则可知线框受到的安培力向左，则v减小，线框做加速度减小的减速运动，B错误；
C．由能量守恒定律得线框产生的焦耳热
Q = FAL
其中线框进出磁场时均做减速运动，但其进磁场时的速度大，安培力大，产生的焦耳热多，C错误；
D．线框在进和出的两过程中通过导线横截面的电荷量
其中
，
则联立有
由于线框在进和出的两过程中线框的位移均为L，则线框在进和出的两过程中通过导线横截面的电荷量相等，故D正确。
故选D。

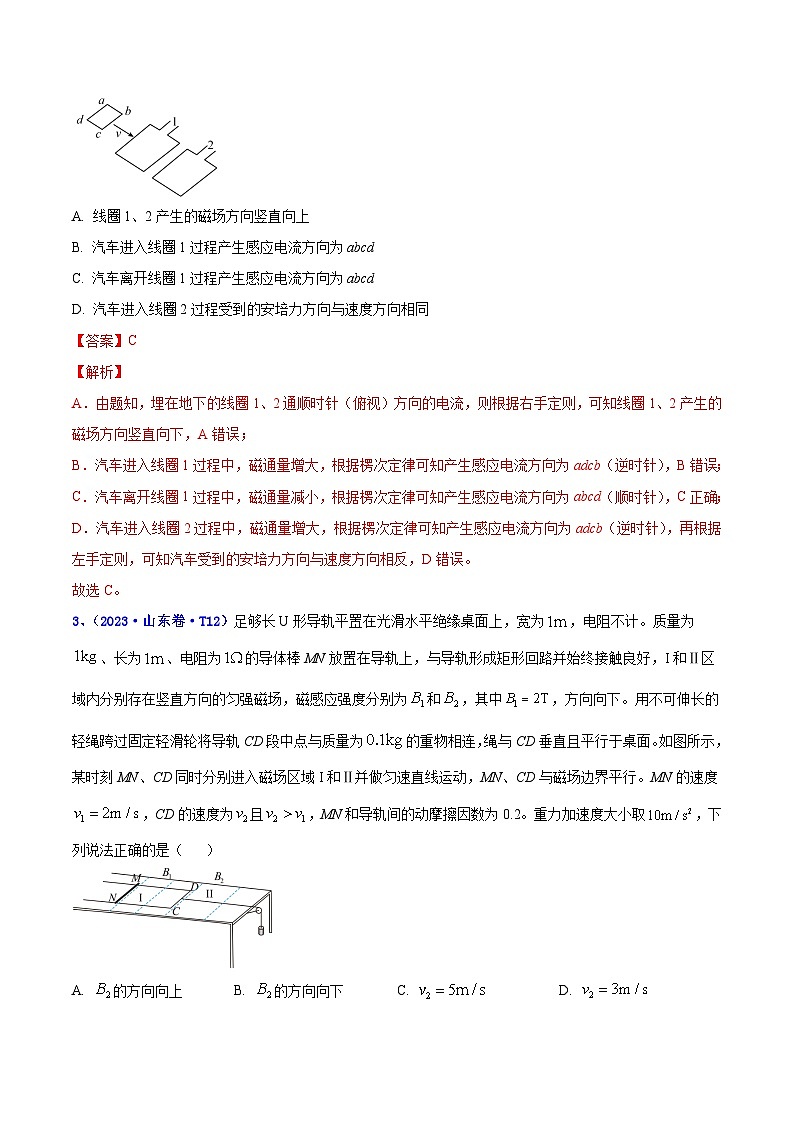

2、（2023·海南卷·T6）汽车测速利用了电磁感应现象，汽车可简化为一个矩形线圈abcd，埋在地下的线圈分别为1、2，通上顺时针（俯视）方向电流，当汽车经过线圈时（ ）

A. 线圈1、2产生的磁场方向竖直向上
B. 汽车进入线圈1过程产生感应电流方向为abcd
C. 汽车离开线圈1过程产生感应电流方向为abcd
D. 汽车进入线圈2过程受到的安培力方向与速度方向相同
【答案】C
【解析】
A．由题知，埋在地下的线圈1、2通顺时针（俯视）方向的电流，则根据右手定则，可知线圈1、2产生的磁场方向竖直向下，A错误；
B．汽车进入线圈1过程中，磁通量增大，根据楞次定律可知产生感应电流方向为adcb（逆时针），B错误；
C．汽车离开线圈1过程中，磁通量减小，根据楞次定律可知产生感应电流方向为abcd（顺时针），C正确；
D．汽车进入线圈2过程中，磁通量增大，根据楞次定律可知产生感应电流方向为adcb（逆时针），再根据左手定则，可知汽车受到的安培力方向与速度方向相反，D错误。
故选C。
3、（2023·山东卷·T12）足够长U形导轨平置在光滑水平绝缘桌面上，宽为，电阻不计。质量为、长为、电阻为的导体棒MN放置在导轨上，与导轨形成矩形回路并始终接触良好，I和Ⅱ区域内分别存在竖直方向的匀强磁场，磁感应强度分别为和，其中，方向向下。用不可伸长的轻绳跨过固定轻滑轮将导轨CD段中点与质量为的重物相连，绳与CD垂直且平行于桌面。如图所示，某时刻MN、CD同时分别进入磁场区域I和Ⅱ并做匀速直线运动，MN、CD与磁场边界平行。MN的速度，CD的速度为且，MN和导轨间的动摩擦因数为0.2。重力加速度大小取，下列说法正确的是（ ）

A. 的方向向上B. 的方向向下C. D.
【答案】BD
【解析】
AB．导轨的速度，因此对导体棒受力分析可知导体棒受到向右的摩擦力以及向左的安培力，摩擦力大小为
导体棒的安培力大小为
由左手定则可知导体棒的电流方向为，导体框受到向左的摩擦力，向右的拉力和向右的安培力，安培力大小为
由左手定则可知的方向为垂直直面向里，A错误B正确；
CD．对导体棒分析
对导体框分析
电路中的电流为
联立解得
C错误D正确；
故选BD。

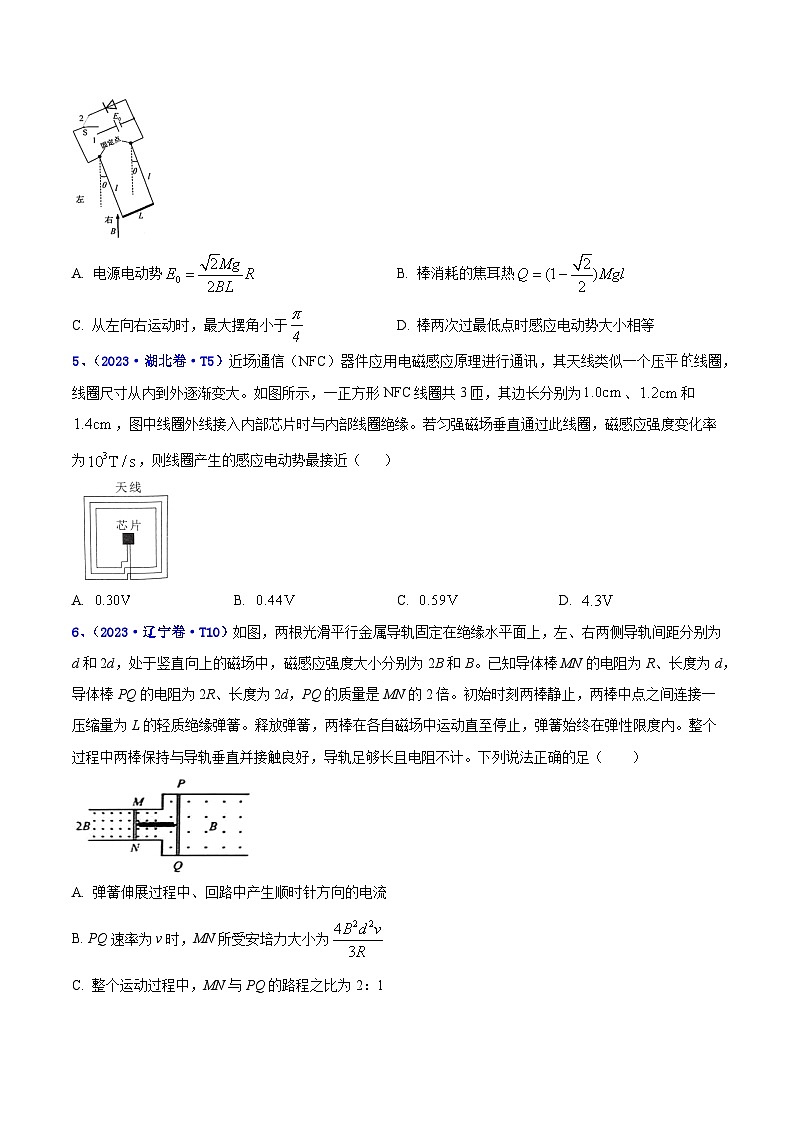

4、（2023·浙江6月卷·T10）如图所示，质量为M、电阻为R、长为L的导体棒，通过两根长均为l、质量不计的导电细杆连在等高的两固定点上，固定点间距也为L。细杆通过开关S可与直流电源或理想二极管串接。在导体棒所在空间存在磁感应强度方向竖直向上、大小为B的匀强磁场，不计空气阻力和其它电阻。开关S接1，当导体棒静止时，细杆与竖直方向的夹角固定点；然后开关S接2，棒从右侧开始运动完成一次振动的过程中（ ）
A. 电源电动势B. 棒消耗的焦耳热
C. 从左向右运动时，最大摆角小于D. 棒两次过最低点时感应电动势大小相等
【答案】C
【解析】
A．当开关接1时，对导体棒受力分析如图所示
根据几何关系可得
解得
根据欧姆定律
解得
故A错误；
根据左手定则可知导体棒从右向左运动时，产生的感应电动势与二极管相反，没有机械能损失，导体棒从左向右运动时，产生的感应电动势与二极管正方向相同，部分机械能转化为焦耳热：
B．当导体棒运动到最低点速度为零时，导体棒损失的机械能转化为焦耳热为
根据楞次定律可知导体棒完成一次振动速度为零时，导体棒高度高于最低点，所以棒消耗的焦耳热
故B错误；
C．根据B选项分析可知，导体棒运动过程中，机械能转化为焦耳热，所以从左向右运动时，最大摆角小于，故C正确；
D．根据B选项分析，导体棒第二次经过最低点时的速度小于第一次经过最低点时的速度，根据
可知棒两次过最低点时感应电动势大小不相等，故D错误。
故选C。
5、（2023·湖北卷·T5）近场通信（NFC）器件应用电磁感应原理进行通讯，其天线类似一个压平线圈，线圈尺寸从内到外逐渐变大。如图所示，一正方形NFC线圈共3匝，其边长分别为、和，图中线圈外线接入内部芯片时与内部线圈绝缘。若匀强磁场垂直通过此线圈，磁感应强度变化率为，则线圈产生的感应电动势最接近（ ）
A. B. C. D.
【答案】B
【解析】
根据法拉第电磁感应定律可知
故选B。
6、（2023·辽宁卷·T10）如图，两根光滑平行金属导轨固定在绝缘水平面上，左、右两侧导轨间距分别为d和2d，处于竖直向上的磁场中，磁感应强度大小分别为2B和B。已知导体棒MN的电阻为R、长度为d，导体棒PQ的电阻为2R、长度为2d，PQ的质量是MN的2倍。初始时刻两棒静止，两棒中点之间连接一压缩量为L的轻质绝缘弹簧。释放弹簧，两棒在各自磁场中运动直至停止，弹簧始终在弹性限度内。整个过程中两棒保持与导轨垂直并接触良好，导轨足够长且电阻不计。下列说法正确的足（ ）
A. 弹簧伸展过程中、回路中产生顺时针方向的电流
B. PQ速率为v时，MN所受安培力大小为
C. 整个运动过程中，MN与PQ的路程之比为2：1
D. 整个运动过程中，通过MN的电荷量为
【答案】AC
【解析】
A．弹簧伸展过程中，根据右手定则可知，回路中产生顺时针方向电流，选项A正确；
B．任意时刻，设电流为I，则PQ受安培力
方向向左；MN受安培力
方向向右，可知两棒系统受合外力为零，动量守恒，设PQ质量为2m，则MN质量为m， PQ速率为v时，则
解得
回路的感应电流

MN所受安培力大小为
选项B错误；
C．两棒最终停止时弹簧处于原长状态，由动量守恒可得
可得则最终MN位置向左移动
PQ位置向右移动
因任意时刻两棒受安培力和弹簧弹力大小都相同，设整个过程两棒受的弹力的平均值为F弹，安培力平均值F安，则整个过程根据动能定理
可得
选项C正确；
D．两棒最后停止时，弹簧处于原长位置，此时两棒间距增加了L，由上述分析可知，MN向左位置移动，PQ位置向右移动，则
选项D错误。
故选AC。
7、（2023·江苏卷·T8）如图所示，圆形区域内有垂直纸面向里的匀强磁场，OC导体棒的O端位于圆心，棒的中点A位于磁场区域的边缘。现使导体棒绕O点在纸面内逆时针转动。O、A、C点电势分别为φ0、φA、φC，则（ ）

A. φO > φCB. φC > φAC. φO = φAD. φO－φA = φA－φC
【答案】A
【解析】
ABC．由题图可看出OA导体棒转动切割磁感线，则根据右手定则可知
φO > φA
其中导体棒AC段不在磁场中，不切割磁感线，电流为0，则φC = φA，A正确、BC错误；
D．根据以上分析可知
φO－φA > 0，φA－φC = 0
则
φO－φA > φA－φC
D错误。
故选A。
8、（2022·江苏卷·T5）如图所示，半径为r的圆形区域内有垂直于纸面的匀强磁场，磁感应强度B随时间t的变化关系为，、k为常量，则图中半径为R的单匝圆形线圈中产生的感应电动势大小为（ ）
A. B. C. D.
【答案】A
【解析】
由题意可知磁场的变化率为
根据法拉第电磁感应定律可知
故选A。
9、（2022·上海卷·T12）如图，一个正方形导线框以初速度v0向右穿过一个有界的匀强磁场。线框两次速度发生变化所用时间分别为t1和t2 ，以及这两段时间内克服安培力做的功分别为W1和W2，则（ ）
A. t1＜t2，W1＜W2， B. t1＜t2，W1＞W2，
C. t1＞t2，W1＜W2， D. t1＞t2，W1＞W2，
【答案】B
【解析】由于线框进入磁场的过程和离开磁场的过程，线框都是受到向左的安培力作用做减速运动，因此进入过程的平均速度v1平大于离开过程的平均速度v2平，由L=v1平t1和L=v2平t2可得t1＜t2。
线框刚进入磁场时速度为v0，设线框边长为L，电阻为R，线框完全进入磁场时速度为v1，刚完全离开磁场时速度为v2，进入磁场过程中产生的平均感应电动势为E1，平均感应电流为I1，离开磁场过程中产生的平均感应电动势为E2，平均感应电流为I1，由法拉第电磁感应定律，E1=△Φ/t1，E2=△Φ/t2，△Φ=BL2，由闭合电路欧姆定律，I1= E1/R，I2= E2/R，进入磁场过程通过导体截面的电荷量q1=I1t1，离开磁场过程通过导体截面的电荷量q2=I2t2，联立解得：q1= q2。对线框完全进入磁场的过程，由动量定理，-F1t1=mv1- mv0，F1=B I1L，对线框离开磁场的过程，由动量定理，-F2t2=mv2- mv1，F2=B I2L，又q1=I1t1，q2=I2t2，q1= q2，联立解得：v1-v0= v2- v1。根据动能定理，W1=mv02-mv12，W2=mv12-mv22，==＞1，所以W1＞W2，选项B正确。
10、（2022·湖南卷·T10）如图，间距的U形金属导轨，一端接有的定值电阻，固定在高的绝缘水平桌面上。质量均为的匀质导体棒a和b静止在导轨上，两导体棒与导轨接触良好且始终与导轨垂直，接入电路的阻值均为，与导轨间的动摩擦因数均为0.1（设最大静摩擦力等于滑动摩擦力），导体棒距离导轨最右端。整个空间存在竖直向下的匀强磁场（图中未画出），磁感应强度大小为。用沿导轨水平向右的恒力拉导体棒a，当导体棒a运动到导轨最右端时，导体棒b刚要滑动，撤去，导体棒a离开导轨后落到水平地面上。重力加速度取，不计空气阻力，不计其他电阻，下列说法正确的是（ ）
A. 导体棒a离开导轨至落地过程中，水平位移为
B. 导体棒a离开导轨至落地前，其感应电动势不变
C. 导体棒a在导轨上运动的过程中，导体棒b有向右运动的趋势
D. 导体棒a在导轨上运动的过程中，通过电阻的电荷量为
【答案】BD
【解析】
C．导体棒a在导轨上向右运动，产生的感应电流向里，流过导体棒b向里，由左手定则可知安培力向左，则导体棒b有向左运动的趋势，故Ｃ错误；
A．导体棒b与电阻R并联，有
当导体棒a运动到导轨最右端时，导体棒b刚要滑动，有
联立解得a棒的速度为
a棒做平抛运动，有
联立解得导体棒a离开导轨至落地过程中水平位移为
故A错误；
B．导体棒a离开导轨至落地前做平抛运动，水平速度切割磁感线，则产生的感应电动势不变，故B正确；
D．导体棒a在导轨上运动的过程中，通过电路的电量为
导体棒b与电阻R并联，流过的电流与电阻成反比，则通过电阻的电荷量为
故D正确。
故选BD。
11、（2022·广东卷·T1）如图所示，水平地面（平面）下有一根平行于y轴且通有恒定电流I的长直导线。P、M和N为地面上的三点，P点位于导线正上方，平行于y轴，平行于x轴。一闭合的圆形金属线圈，圆心在P点，可沿不同方向以相同的速率做匀速直线运动，运动过程中线圈平面始终与地面平行。下列说法正确的有（ ）
A. N点与M点的磁感应强度大小相等，方向相同
B. 线圈沿PN方向运动时，穿过线圈的磁通量不变
C. 线圈从P点开始竖直向上运动时，线圈中无感应电流
D. 线圈从P到M过程的感应电动势与从P到N过程的感应电动势相等
【答案】AC
【解析】
A．依题意，M、N两点连线与长直导线平行、两点与长直导线的距离相同，根据右手螺旋定则可知，通电长直导线在M、N两点产生的磁感应强度大小相等，方向相同，故A正确；
B．根据右手螺旋定则，线圈在P点时，磁感线穿进与穿出在线圈中对称，磁通量为零；在向N点平移过程中，磁感线穿进与穿出线圈不再对称，线圈的磁通量会发生变化，故B错误；
C．根据右手螺旋定则，线圈从P点竖直向上运动过程中，磁感线穿进与穿出线圈对称，线圈的磁通量始终为零，没有发生变化，线圈无感应电流，故C正确；
D．线圈从P点到M点与从P点到N点，线圈的磁通量变化量相同，依题意P点到M点所用时间较从P点到N点时间长，根据法拉第电磁感应定律，则两次的感应电动势不相等，故D错误。
故选AC。
12、（2022·广东卷·T4）图是简化的某种旋转磁极式发电机原理图。定子是仅匝数n不同的两线圈，，二者轴线在同一平面内且相互垂直，两线圈到其轴线交点O的距离相等，且均连接阻值为R的电阻，转子是中心在O点的条形磁铁，绕O点在该平面内匀速转动时，两线圈输出正弦式交变电流。不计线圈电阻、自感及两线圈间的相互影响，下列说法正确的是（ ）
A. 两线圈产生的电动势的有效值相等B. 两线圈产生的交变电流频率相等
C. 两线圈产生电动势同时达到最大值D. 两电阻消耗的电功率相等
【答案】B
【解析】
AD．根据
两线圈中磁通量变化率相等，但是匝数不等，则产生的感应电动势最大值不相等，有效值也不相等，根据
可知，两电阻电功率也不相等，选项AD错误；
B．因两线圈放在同一个旋转磁铁的旁边，则两线圈产生的交流电的频率相等，选项B正确；
C．当磁铁的磁极到达线圈附近时，磁通量变化率最大，感应电动势最大，可知两线圈产生的感应电动势不可能同时达到最大值，选项C错误；
故选B。
13、（2022·山东卷·T12）如图所示，平面的第一、三象限内以坐标原点O为圆心、半径为的扇形区域充满方向垂直纸面向外的匀强磁场。边长为L的正方形金属框绕其始终在O点的顶点、在平面内以角速度顺时针匀速转动，时刻，金属框开始进入第一象限。不考虑自感影响，关于金属框中感应电动势E随时间t变化规律的描述正确的是（ ）
A. 在到的过程中，E一直增大
B. 在到的过程中，E先增大后减小
C. 在到过程中，E的变化率一直增大
D. 在到的过程中，E的变化率一直减小
【答案】BC
【解析】
AB．如图所示
在到的过程中，线框的有效切割长度先变大再变小，当时，有效切割长度最大为，此时，感应电动势最大，所以在到的过程中，E先增大后减小，故B正确，A错误；
CD．在到的过程中，设转过的角度为，由几何关系可得
进入磁场部分线框面积
穿过线圈的磁通量
线圈产生的感应电动势
感应电动势的变化率
对求二次导数得
在到的过程中一直变大，所以E的变化率一直增大，故C正确，D错误。
故选BC。
14、（2022·浙江1月卷·T13）如图所示，将一通电螺线管竖直放置，螺线管内部形成方向竖直向上、磁感应强度大小B=kt的匀强磁场，在内部用绝缘轻绳悬挂一与螺线管共轴的金属薄圆管，其电阻率为、高度为h、半径为r、厚度为d（d≪r），则（ ）
A. 从上向下看，圆管中的感应电流为逆时针方向
B. 圆管的感应电动势大小为
C. 圆管的热功率大小为
D. 轻绳对圆管的拉力随时间减小
【答案】C
【解析】
A．穿过圆管的磁通量向上逐渐增加，则根据楞次定律可知，从上向下看，圆管中的感应电流为顺时针方向，选项A错误；
B．圆管的感应电动势大小为
选项B错误；
C．圆管的电阻
圆管的热功率大小为
选项C正确；
D．根据左手定则可知，圆管中各段所受的受安培力方向指向圆管的轴线，则轻绳对圆管的拉力的合力始终等于圆管的重力，不随时间变化，选项D错误。
故选C。
15、（2022·天津卷·T4）如图所示，边长为a的正方形铝框平放在光滑绝缘水平桌面上，桌面上有边界平行、宽为b且足够长的匀强磁场区域，磁场方向垂直于桌面，铝框依靠惯性滑过磁场区域，滑行过程中铝框平面始终与磁场垂直且一边与磁场边界平行，已知，在滑入和滑出磁场区域的两个过程中（ ）
A. 铝框所用时间相同B. 铝框上产生的热量相同
C. 铝框中的电流方向相同D. 安培力对铝框的冲量相同
【答案】D
【解析】
A．铝框进入和离开磁场过程，磁通量变化，都会产生感应电流，受向左安培力而减速，完全在磁场中运动时磁通量不变做匀速运动；可知离开磁场过程的平均速度小于进入磁场过程的平均速度，所以离开磁场过程的时间大于进入磁场过程的时间，A错误；
C．由楞次定律可知，铝框进入磁场过程磁通量增加，感应电流为逆时针方向；离开磁场过程磁通量减小，感应电流为顺时针方向，C错误；
D．铝框进入和离开磁场过程安培力对铝框的冲量为
又
得
D正确；
B．铝框进入和离开磁场过程，铝框均做减速运动，可知铝框进入磁场过程的速度一直大于铝框离开磁场过程的速度，根据
可知铝框进入磁场过程受到的安培力一直大于铝框离开磁场过程受到的安培力，故铝框进入磁场过程克服安培力做的功大于铝框离开磁场过程克服安培力做的功，即铝框进入磁场过程产生的热量大于铝框离开磁场过程产生的热量，B错误。
故选D
16、（2022·重庆卷·T13）某同学以金属戒指为研究对象，探究金属物品在变化磁场中的热效应。如图所示，戒指可视为周长为L、横截面积为S、电阻率为的单匝圆形线圈，放置在匀强磁场中，磁感应强度方向垂直于戒指平面。若磁感应强度大小在时间内从0均匀增加到，求：
（1）戒指中的感应电动势和电流；
（2）戒指中电流的热功率。
【答案】（1），；（2）
【解析】
（1）设戒指的半径为，则有
磁感应强度大小在时间内从0均匀增加到，产生的感应电动势为
可得
戒指的电阻为
则戒指中的感应电流为
（2）戒指中电流的热功率为
17、（2021·重庆卷·T3）某眼动仪可以根据其微型线圈在磁场中随眼球运动时所产生的电流来追踪眼球的运动。若该眼动仪线圈面积为S，匝数为N，处于磁感应强度为B的匀强磁场中，线圈平面最初平行于磁场，经过时间t后线圈平面逆时针转动至与磁场夹角为θ处，则在这段时间内，线圈中产生的平均感应电动势的大小和感应电流的方向（从左往右看）为
A. ，逆时针。
B. ，逆时针。
C. ，顺时针。
D. ，顺时针。
【答案】A
【解析】经过时间t，面积为S的线圈平面逆时针转动至与磁场夹角为θ处，磁通量变化△Φ=BSsinθ，由法拉第电磁感应定律，线圈中产生的平均感应电动势的大小为E=N=。由楞次定律可判断出感应电流方向为逆时针方向，选项A正确。
18、（2021·北京卷·T11）某同学搬运如图所示的磁电式电流表时，发现表针晃动剧烈且不易停止。按照老师建议，该同学在两接线柱间接一根导线后再次搬运，发现表针晃动明显减弱且能很快停止。下列说法正确的是（ ）
A. 未接导线时，表针晃动过程中表内线圈不产生感应电动势
B. 未接导线时，表针晃动剧烈是因为表内线圈受到安培力的作用
C. 接上导线后，表针晃动过程中表内线圈不产生感应电动势
D. 接上导线后，表针晃动减弱是因为表内线圈受到安培力的作用
【答案】D
【解析】
A．未接导线时，表针晃动过程中导线切割磁感线，表内线圈会产生感应电动势，故A错误；
B．未接导线时，未连成闭合回路，没有感应电流，所以不受安培力，故B错误；
CD．接上导线后，表针晃动过程中表内线圈产生感应电动势，根据楞次定律可知，表针晃动减弱是因为表内线圈受到安培力的作用，故C错误D正确。
故选D。
19、（2021·北京卷·T7）如图所示，在竖直向下的匀强磁场中，水平U型导体框左端连接一阻值为R的电阻，质量为m、电阻为r的导体棒ab置于导体框上。不计导体框的电阻、导体棒与框间的摩擦。ab以水平向右的初速度v0开始运动，最终停在导体框上。在此过程中 （ ）
A. 导体棒做匀减速直线运动B. 导体棒中感应电流的方向为
C. 电阻R消耗的总电能为D. 导体棒克服安培力做的总功小于
【答案】C
【解析】
AB．导体棒向右运动，根据右手定则，可知电流方向为b到a，再根据左手定则可知，导体棒向到向左的安培力，根据法拉第电磁感应定律，可得产生的感应电动势为
感应电流为
故安培力
根据牛顿第二定律有
可得
随着速度减小，加速度不断减小，故导体棒不是做匀减速直线运动，故AB错误；
C．根据能量守恒定律，可知回路中产生的总热量为
因R与r串联，则产生的热量与电阻成正比，则R产生的热量为
故C正确；
D．整个过程只有安培力做负功，根据动能定理可知，导体棒克服安培力做的总功等于，故D错误。
故选C。
20、（2021·广东卷·T10）如图所示，水平放置足够长光滑金属导轨和，与平行，是以O为圆心的圆弧导轨，圆弧左侧和扇形内有方向如图的匀强磁场，金属杆的O端与e点用导线相接，P端与圆弧接触良好，初始时，可滑动的金属杆静止在平行导轨上，若杆绕O点在匀强磁场区内从b到c匀速转动时，回路中始终有电流，则此过程中，下列说法正确的有（ ）
A. 杆产生的感应电动势恒定
B. 杆受到的安培力不变
C. 杆做匀加速直线运动
D. 杆中的电流逐渐减小
【答案】AD
【解析】
A．OP转动切割磁感线产生的感应电动势为
因为OP匀速转动，所以杆OP产生的感应电动势恒定，故A正确；
BCD．杆OP匀速转动产生的感应电动势产生的感应电流由M到N通过MN棒，由左手定则可知，MN棒会向左运动，MN棒运动会切割磁感线，产生电动势与原来电流方向相反，让回路电流减小，MN棒所受合力为安培力，电流减小，安培力会减小，加速度减小，故D正确，BC错误。
故选AD。
21、（2021·河北卷·T7）如图，两光滑导轨水平放置在竖直向下的匀强磁场中，磁感应强度大小为B，导轨间距最窄处为一狭缝，取狭缝所在处O点为坐标原点，狭缝右侧两导轨与x轴夹角均为，一电容为C的电容器与导轨左端相连，导轨上的金属棒与x轴垂直，在外力F作用下从O点开始以速度v向右匀速运动，忽略所有电阻，下列说法正确的是（ ）
A. 通过金属棒的电流为
B. 金属棒到达时，电容器极板上的电荷量为
C. 金属棒运动过程中，电容器的上极板带负电
D. 金属棒运动过程中，外力F做功的功率恒定
【答案】A
【解析】
C．根据楞次定律可知电容器的上极板应带正电，C错误；
A．由题知导体棒匀速切割磁感线，根据几何关系切割长度为
L = 2xtanθ，x = vt
则产生的感应电动势为
E = 2Bv2ttanθ
由题图可知电容器直接与电源相连，则电容器的电荷量为
Q = CE = 2BCv2ttanθ
则流过导体棒的电流
I = = 2BCv2tanθ
A正确；
B．当金属棒到达x0处时，导体棒产生感应电动势为
E′ = 2Bvx0tanθ
则电容器的电荷量为
Q = CE′ = 2BCvx0tanθ
B错误；
D．由于导体棒做匀速运动则
F = F安 = BIL
由选项A可知流过导体棒的电流I恒定，但L与t成正比，则F为变力，再根据力做功的功率公式
P = Fv
可看出F为变力，v不变则功率P随力F变化而变化；
D错误；
故选A。
22、（2021·河北卷·T5）如图，距离为d的两平行金属板P、Q之间有一匀强磁场，磁感应强度大小为，一束速度大小为v的等离子体垂直于磁场喷入板间，相距为L的两光滑平行金属导轨固定在与导轨平面垂直的匀强磁场中，磁感应强度大小为，导轨平面与水平面夹角为，两导轨分别与P、Q相连，质量为m、电阻为R的金属棒垂直导轨放置，恰好静止，重力加速度为g，不计导轨电阻、板间电阻和等离子体中的粒子重力，下列说法正确的是（ ）
A. 导轨处磁场的方向垂直导轨平面向上，
B. 导轨处磁场的方向垂直导轨平面向下，
C. 导轨处磁场的方向垂直导轨平面向上，
D. 导轨处磁场的方向垂直导轨平面向下，
【答案】B
【解析】
等离子体垂直于磁场喷入板间时，根据左手定则可得金属板Q带正电荷，金属板P带负电荷，则电流方向由金属棒a端流向b端。等离子体穿过金属板P、Q时产生的电动势满足

由欧姆定律和安培力公式可得
再根据金属棒ab垂直导轨放置，恰好静止，可得
则
金属棒ab受到的安培力方向沿斜面向上，由左手定则可判定导轨处磁场的方向垂直导轨平面向下。
故选B。
23、（2021·湖南卷·T10）两个完全相同的正方形匀质金属框，边长为，通过长为的绝缘轻质杆相连，构成如图所示的组合体。距离组合体下底边处有一方向水平、垂直纸面向里的匀强磁场。磁场区域上下边界水平，高度为，左右宽度足够大。把该组合体在垂直磁场的平面内以初速度水平无旋转抛出，设置合适的磁感应强度大小使其匀速通过磁场，不计空气阻力。下列说法正确的是（ ）
A. 与无关，与成反比
B. 通过磁场的过程中，金属框中电流的大小和方向保持不变
C. 通过磁场的过程中，组合体克服安培力做功的功率与重力做功的功率相等
D. 调节、和，只要组合体仍能匀速通过磁场，则其通过磁场的过程中产生的热量不变
【答案】CD
【解析】
A．将组合体以初速度v0水平无旋转抛出后，组合体做平抛运动，后进入磁场做匀速运动，由于水平方向切割磁感线产生的感应电动势相互低消，则有
mg = F安 = ，vy =
综合有
B =
则B与成正比，A错误；
B．当金属框刚进入磁场时金属框的磁通量增加，此时感应电流的方向为逆时针方向，当金属框刚出磁场时金属框的磁通量减少，此时感应电流的方向为顺时针方向，B错误；
C．由于组合体进入磁场后做匀速运动，由于水平方向的感应电动势相互低消，有
mg = F安 =
则组合体克服安培力做功的功率等于重力做功的功率，C正确；
D．无论调节哪个物理量，只要组合体仍能匀速通过磁场，都有
mg = F安
则安培力做功都为
W = F安3L
则组合体通过磁场过程中产生的焦耳热不变，D正确。
故选CD。
24、（2021·江苏卷·T5）在光滑桌面上将长为的软导线两端固定，固定点的距离为，导线通有电流I，处于磁感应强度大小为B、方向竖直向下的匀强磁场中，导线中的张力为（ ）
A. B. C. D.
【答案】A
【解析】
从上向下看导线的图形如图所示
导线的有效长度为2L，则所受的安培力大小
设绳子的张力为，由几何关系可知
解得
故A正确，BCD错误。
故选A
25、（2021·山东卷·T12）如图所示，电阻不计的光滑U形金属导轨固定在绝缘斜面上。区域Ⅰ、Ⅱ中磁场方向均垂直斜面向上，Ⅰ区中磁感应强度随时间均匀增加，Ⅱ区中为匀强磁场。阻值恒定的金属棒从无磁场区域中a处由静止释放，进入Ⅱ区后，经b下行至c处反向上行。运动过程中金属棒始终垂直导轨且接触良好。在第一次下行和上行的过程中，以下叙述正确的是（ ）
A. 金属棒下行过b时的速度大于上行过b时的速度
B. 金属棒下行过b时的加速度大于上行过b时的加速度
C. 金属棒不能回到无磁场区
D. 金属棒能回到无磁场区，但不能回到a处
【答案】ABD
【解析】
AB．在I区域中，磁感应强度为，感应电动势为
感应电动势恒定，所以导体棒上的感应电流恒为
导体棒进入Ⅱ区域后，导体切割磁感线，感应电动势
导体棒上的电流为
Ⅰ区域产生的电流对导体棒的安培力始终沿斜面向上，大小恒定不变，因为导体棒到达点后又能上行，说明加速度始终沿斜面向上，下行和上行经过点的受力分析如图
下行过程中，根据牛顿第二定律可知
上行过程中，根据牛顿第二定律可知
比较加速度大小可知
由于段距离不变，下行过程中加速度大，上行过程中加速度小，所以金属板下行过经过点时的速度大于上行经过点时的速度，AB正确；
CD．Ⅰ区域产生的安培力总是大于沿斜面向下的作用力，所以金属棒一定能回到无磁场区域，由于整个过程中电流通过金属棒产生焦耳热，金属棒的机械能减少，所以金属棒不能回到处，C错误，D正确。
故选ABD。
26、（2021·山东卷·T8）迷你系绳卫星在地球赤道正上方的电离层中，沿圆形轨道绕地飞行。系绳卫星由两子卫星组成，它们之间的导体绳沿地球半径方向，如图所示。在电池和感应电动势的共同作用下，导体绳中形成指向地心的电流，等效总电阻为r。导体绳所受的安培力克服大小为f的环境阻力，可使卫星保持在原轨道上。已知卫生离地平均高度为H，导体绳长为，地球半径为R，质量为M，轨道处磁感应强度大小为B，方向垂直于赤道平面。忽略地球自转的影响。据此可得，电池电动势为（ ）
A. B.
C. D.
【答案】A
【解析】
根据
可得卫星做圆周运动的线速度
根据右手定则可知，导体绳产生的感应电动势相当于上端为正极的电源，其大小为
因导线绳所受阻力f与安培力F平衡，则安培力与速度方向相同，可知导线绳中的电流方向向下，即电池电动势大于导线绳切割磁感线产生的电动势 ，可得

解得

故选A。
27、（2021·福建卷·T7）如图，P、Q是两根固定在水平面内的光滑平行金属导轨，间距为L，导轨足够长且电阻可忽略不计。图中矩形区域有一方向垂直导轨平面向上、感应强度大小为B的匀强磁场。在时刻，两均匀金属棒a、b分别从磁场边界、进入磁场，速度大小均为；一段时间后，流经a棒的电流为0，此时，b棒仍位于磁场区域内。已知金属棒a、b相同材料制成，长度均为L，电阻分别为R和，a棒的质量为m。在运动过程中两金属棒始终与导轨垂直且接触良好，a、b棒没有相碰，则（ ）
A．时刻a棒加速度大小为
B．时刻b棒的速度为0
C．时间内，通过a棒横截面的电荷量是b棒的2倍
D．时间内，a棒产生的焦耳热为
【答案】AD
【解析】
A．由题知，a进入磁场的速度方向向右，b的速度方向向左，根据右手定则可知，a产生的感应电流方向是E到F，b产生的感应电流方向是H到G，即两个感应电流方向相同，所以流过a、b的感应电流是两个感应电流之和，则有
对a，根据牛顿第二定律有
解得
故A正确；
B．根据左手定则，可知a受到的安培力向左，b受到的安培力向右，由于流过a、b的电流一直相等，故两个力大小相等，则a与b组成的系统动量守恒。由题知，时刻流过a的电流为零时，说明a、b之间的磁通量不变，即a、b在时刻达到了共同速度，设为v。由题知，金属棒a、b相同材料制成，长度均为L，电阻分别为R和，根据电阻定律有
，
解得
已知a的质量为m，设b的质量为，则有
，
联立解得
取向右为正方向，根据系统动量守恒有
解得
故B错误；
C．在时间内，根据
因通过两棒的电流时刻相等，所用时间相同，故通过两棒横截面的电荷量相等，故C错误；
D．在时间内，对a、b组成的系统，根据能量守恒有
解得回路中产生的总热量为
对a、b，根据焦耳定律有
因a、b流过的电流一直相等，所用时间相同，故a、b产生的热量与电阻成正比，即
又
解得a棒产生的焦耳热为
故D正确。
故选AD。
二、电磁感应图像
28、（2023·辽宁卷·T4）如图，空间中存在水平向右的匀强磁场，一导体棒绕固定的竖直轴OP在磁场中匀速转动，且始终平行于OP。导体棒两端的电势差u随时间t变化的图像可能正确的是（ ）

A. B. C. D.
【答案】C
【解析】
如图所示

导体棒匀速转动，设速度为v，设导体棒从到过程，棒穿过的角度为，则导体棒垂直磁感线方向的分速度为
可知导体棒垂直磁感线的分速度为余弦变化，根据左手定则可知，导体棒经过B点和B点关于P点的对称点时，电流方向发生变化，根据
可知导体棒两端的电势差u随时间t变化的图像为余弦图像。
故选C。
31、（2023·浙江1月卷·T7）如图甲所示，一导体杆用两条等长细导线悬挂于水平轴，接入电阻R构成回路．导体杆处于竖直向上的匀强磁场中，将导体杆从竖直位置拉开小角度由静止释放，导体杆开始下摆。当时，导体杆振动图像如图乙所示。若横纵坐标皆采用图乙标度，则当时，导体杆振动图像是（ ）
A. B.
C. D.
【答案】B
【解析】
导体杆切割磁感线时，回路中产生感应电流，由楞次定律可得，导体杆受到的安培力总是阻碍导体棒的运动。当从变为时，回路中的电阻增大，则电流减小，导体杆所受安培力减小，即导体杆在摆动时所受的阻力减弱，所杆从开始摆动到停止，运动的路程和经历的时间变长。
故选B。
32、（2022·福建卷·T15）如图（a），一倾角为的绝缘光滑斜面固定在水平地面上，其顶端与两根相距为L的水平光滑平行金属导轨相连；导轨处于一竖直向下的匀强磁场中，其末端装有挡板M、N．两根平行金属棒G、H垂直导轨放置，G的中心用一不可伸长绝缘细绳通过轻质定滑轮与斜面底端的物块A相连；初始时刻绳子处于拉紧状态并与G垂直，滑轮左侧细绳与斜面平行，右侧与水平面平行．从开始，H在水平向右拉力作用下向右运动；时，H与挡板M、N相碰后立即被锁定．G在后的速度一时间图线如图（b）所示，其中段为直线．已知：磁感应强度大小，，G、H和A的质量均为，G、H的电阻均为；导轨电阻、细绳与滑轮的摩擦力均忽略不计；H与挡板碰撞时间极短；整个运动过程A未与滑轮相碰，两金属棒始终与导轨垂直且接触良好：，，重力加速度大小取，图（b）中e为自然常数，．求：
（1）在时间段内，棒G的加速度大小和细绳对A的拉力大小；
（2）时，棒H上拉力的瞬时功率；
（3）在时间段内，棒G滑行的距离．
【答案】（1） ；；（2）；（3）
【解析】
（1）由图像可得在内，棒G做匀加速运动，其加速度为
依题意物块A的加速度也为，由牛顿第二定律可得
解得细绳受到拉力
（2）由法拉第电磁感应定律与闭合电路欧姆定律推导出“双棒”回路中的电流为
由牛顿运动定律和安培力公式有
由于在内棒G做匀加速运动，回路中电流恒定为，两棒速度差为
保持不变，这说明两棒加速度相同且均为a；
对棒H由牛顿第二定律可求得其受到水平向右拉力
由图像可知时，棒G的速度为
此刻棒H的速度为
其水平向右拉力的功率
．
（3）棒H停止后，回路中电流发生突变，棒G受到安培力大小和方向都发生变化，棒G是否还拉着物块A一起做减速运动需要通过计算判断，假设绳子立刻松弛无拉力，经过计算棒G加速度为
物块A加速度为
说明棒H停止后绳子松弛，物块A做加速度大小为的匀减速运动，棒G做加速度越来越小的减速运动；由动量定理、法拉第电磁感应定律和闭合电路欧姆定律可以求得，在内
棒G滑行的距离
这段时间内物块A速度始终大于棒G滑行速度，绳子始终松弛。
33、（2023·广东卷·T14）光滑绝缘的水平面上有垂直平面的匀强磁场，磁场被分成区域Ⅰ和Ⅱ，宽度均为，其俯视图如图（a）所示，两磁场磁感应强度随时间的变化如图（b）所示，时间内，两区域磁场恒定，方向相反，磁感应强度大小分别为和，一电阻为，边长为的刚性正方形金属框，平放在水平面上，边与磁场边界平行．时，线框边刚好跨过区域Ⅰ的左边界以速度向右运动．在时刻，边运动到距区域Ⅰ的左边界处，线框的速度近似为零，此时线框被固定，如图（a）中的虚线框所示。随后在时间内，Ⅰ区磁感应强度线性减小到0，Ⅱ区磁场保持不变；时间内，Ⅱ区磁感应强度也线性减小到0。求：

（1）时线框所受的安培力；
（2）时穿过线框的磁通量；
（3）时间内，线框中产生的热量。
【答案】（1），方向水平向左；（2）；（3）
【解析】
（1）由图可知时线框切割磁感线的感应电动势为
则感应电流大小
所受的安培力为
方向水平向左；
（2）在时刻，边运动到距区域Ⅰ的左边界处，线框的速度近似为零，此时线框被固定，则时穿过线框的磁通量为
方向垂直纸面向里；
（3）时间内，Ⅱ区磁感应强度也线性减小到0，则有
感应电流大小为
则时间内，线框中产生的热量为
34、（2022·重庆卷·T7）如图1所示，光滑的平行导电轨道水平固定在桌面上，轨道间连接一可变电阻，导体杆与轨道垂直并接触良好（不计杆和轨道的电阻），整个装置处在垂直于轨道平面向上的匀强磁场中。杆在水平向右的拉力作用下先后两次都由静止开始做匀加速直线运动，两次运动中拉力大小与速率的关系如图2所示。其中，第一次对应直线①，初始拉力大小为F0，改变电阻阻值和磁感应强度大小后，第二次对应直线②，初始拉力大小为2F0，两直线交点的纵坐标为3F0。若第一次和第二次运动中的磁感应强度大小之比为k、电阻的阻值之比为m、杆从静止开始运动相同位移的时间之比为n，则k、m、n可能为（ ）
A. k = 2、m = 2、n = 2B.
C. D.
【答案】C
【解析】
由题知杆在水平向右的拉力作用下先后两次都由静止开始做匀加速直线运动，则在v = 0时分别有
，
则第一次和第二次运动中，杆从静止开始运动相同位移的时间分别为
，
则
第一次和第二次运动中根据牛顿第二定律有，整理有
则可知两次运动中F—v图像的斜率为，则有
故选C。
35、（2022·上海卷·T20）宽L=0.75m的导轨固定，导轨间存在着垂直于纸面且磁感应强度B=0.4T的匀强磁场。虚线框I、II中有定值电阻R0和最大阻值为20Ω的滑动变阻器R。一根与导轨等宽的金属杆以恒定速率向右运动，图甲和图乙分别为变阻器全部接入和一般接入时沿abcda方向电势变化的图像。求：
（1）匀强磁场的方向；
（2）分析并说明定值电阻R0在I还是在II中，并且R0大小为多少？
（3）金属杆运动的速率；
（4）滑动变阻器阻值为多大时变阻器的功率最大？并求出该最大功率Pm。
【解析】（1）a点电势高，即金属杆上端电势高，根据右手定则可判断出磁场垂直纸面向里
（2）滑动变阻器接入阻值减小时，Uab变大，根据串联电路分压特点，说明I中的阻值分到的电压增多，I中为定值电阻。
金属杆的电阻不计，Uad=E=φ0。
滑动变阻器两种情况下，R=1.2V，R=1.0V，
联立解得：R0=5Ω，φ0=1.5V
（3）金属杆切割磁感线，产生感应电动势 ，E=BLv=φ0=1.5V
解得v=5m/s
将定值电阻和金属杆视作一个等效电源，由电源输出功率最大的条件可知，当滑动变阻器阻值为Rx= R0=5Ω时，滑动变阻器消耗的电功率最大，最大功率Pm===0.1125W。
36、（2021·辽宁卷·T9）如图（a）所示，两根间距为L、足够长的光滑平行金属导轨竖直放置并固定，顶端接有阻值为R的电阻，垂直导轨平面存在变化规律如图（b）所示的匀强磁场，t=0时磁场方向垂直纸面向里。在t=0到t=2t0的时间内，金属棒水平固定在距导轨顶端L处；t=2t0时，释放金属棒。整个过程中金属棒与导轨接触良好，导轨与金属棒的电阻不计，则（ ）
A. 在时，金属棒受到安培力的大小为
B. 在t=t0时，金属棒中电流的大小为
C. 在时，金属棒受到安培力的方向竖直向上
D. 在t=3t0时，金属棒中电流的方向向右
【答案】BC
【解析】
AB．由图可知在0~t0时间段内产生的感应电动势为
根据闭合电路欧姆定律有此时间段的电流为
在时磁感应强度为，此时安培力为
故A错误，B正确；
C．由图可知在时，磁场方向垂直纸面向里并逐渐增大，根据楞次定律可知产生顺时针方向的电流，再由左手定则可知金属棒受到的安培力方向竖直向上，故C正确；
D．由图可知在时，磁场方向垂直纸面向外，金属棒向下掉的过程中磁通量增加，根据楞次定律可知金属棒中的感应电流方向向左，故D错误。
故选BC
37、（2021·浙江省6月卷·T2）一种探测气体放电过程的装置如图甲所示，充满氖气（）的电离室中有两电极与长直导线连接，并通过两水平长导线与高压电源相连。在与长直导线垂直的平面内，以导线为对称轴安装一个用阻值的细导线绕制、匝数的圆环形螺线管，细导线的始末两端c、d与阻值的电阻连接。螺线管的横截面是半径的圆，其中心与长直导线的距离。气体被电离后在长直导线回路中产生顺时针方向的电流I，其图像如图乙所示。为便于计算，螺线管内各处的磁感应强度大小均可视为，其中。
（1）求内通过长直导线横截面的电荷量Q；
（2）求时，通过螺线管某一匝线圈的磁通量；
（3）若规定为电流的正方向，在不考虑线圈自感的情况下，通过计算，画出通过电阻R的图像；
（4）若规定为电流的正方向，考虑线圈自感，定性画出通过电阻R的图像。
【答案】（1）；（2）；（3）见解析；（4）见解析
【解析】
（1）由电量和电流的关系可知图像下方的面积表示电荷量，因此有
代入数据解得
（2）由磁通量的定义可得
代入数据可得
（3）在时间内电流均匀增加，有楞次定律可知感应电流的方向，产生恒定的感应电动势
由闭合回路欧姆定律可得
代入数据解得
在电流恒定，穿过圆形螺旋管的磁场恒定，因此感应电动势为零，感应电流为零，而在时间内电流随时间均匀变化，斜率大小和大小相同，因此电流大小相同，由楞次定律可知感应电流的方向为，则图像如图所示
（4）考虑自感的情况下，线框会产生自感电动势阻碍电流的增加，因此电流是缓慢增加的，过一段时间电路达到稳定后自感消失，电流的峰值和之前大小相同，在时间内电路中的磁通量不变化电流要减小为零，因此自感电动势会阻碍电流的减小，使得电流缓慢减小为零，电流图像如图
三、电磁感应综合计算
38、（2023·浙江6月卷·T22）某兴趣小组设计了一种火箭落停装置，简化原理如图所示，它由两根竖直导轨、承载火箭装置（简化为与火箭绝缘的导电杆MN）和装置A组成，并形成团合回路。装置A能自动调节其输出电压确保回路电流I恒定，方向如图所示。导轨长度远大于导轨间距，不论导电杆运动到什么位置，电流I在导电杆以上空间产生的磁场近似为零，在导电杆所在处产生的磁场近似为匀强磁场，大小（其中k为常量），方向垂直导轨平面向里；在导电杆以下的两导轨间产生的磁场近似为匀强磁场，大小，方向与B1相同。火箭无动力下降到导轨顶端时与导电杆粘接，以速度v0进入导轨，到达绝缘停靠平台时速度恰好为零，完成火箭落停。已知火箭与导电杆的总质量为M，导轨间距，导电杆电阻为R。导电杆与导轨保持良好接触滑行，不计空气阻力和摩擦力，不计导轨电阻和装置A的内阻。在火箭落停过程中，
（1）求导电杆所受安培力的大小F和运动的距离L；
（2）求回路感应电动势E与运动时间t的关系；
（3）求装置A输出电压U与运动时间t的关系和输出的能量W；
（4）若R的阻值视为0，装置A用于回收能量，给出装置A可回收能量的来源和大小。
【答案】（1）3Mg；；（2）；（3）；；（4）装置A可回收火箭的动能和重力势能；
【解析】
（1）导体杆受安培力
方向向上，则导体杆向下运动的加速度
解得
a=-2g
导体杆运动的距离
（2）回路的电动势
其中
解得
（3）由能量关系
其中
可得
输出能量
（4）装置A可回收火箭的动能和重力势能；从开始火箭从速度v0到平台速度减为零，则
39、（2023·新课标卷·T26）一边长为L、质量为m的正方形金属细框，每边电阻为R0，置于光滑的绝缘水平桌面（纸面）上。宽度为2L的区域内存在方向垂直于纸面的匀强磁场，磁感应强度大小为B，两虚线为磁场边界，如图（a）所示。
（1）使金属框以一定的初速度向右运动，进入磁场。运动过程中金属框的左、右边框始终与磁场边界平行，金属框完全穿过磁场区域后，速度大小降为它初速度的一半，求金属框的初速度大小。
（2）在桌面上固定两条光滑长直金属导轨，导轨与磁场边界垂直，左端连接电阻R1 = 2R0，导轨电阻可忽略，金属框置于导轨上，如图（b）所示。让金属框以与（1）中相同的初速度向右运动，进入磁场。运动过程中金属框的上、下边框处处与导轨始终接触良好。求在金属框整个运动过程中，电阻R1产生的热量。
【答案】（1）；（2）
【解析】
（1）金属框进入磁场过程中有
则金属框进入磁场过程中流过回路的电荷量为
则金属框完全穿过磁场区域的过程中流过回路的电荷量为
且有
联立有
（2）设金属框的初速度为v0，则金属框进入磁场时的末速度为v1，向右为正方向。由于导轨电阻可忽略，此时金属框上下部分被短路，故电路中的总电
再根据动量定理有
解得
则在此过程中根据能量守恒有
解得
其中
此后线框完全进入磁场中，则线框左右两边均作为电源，且等效电路图如下

则此时回路的总电阻
设线框刚离开磁场时速度为v2，再根据动量定理有
解得
v2= 0
则说明线框刚离开磁场时就停止运动了，则再根据能量守恒有
其中
则在金属框整个运动过程中，电阻R1产生的热量
40、（2023·湖南卷·T14）如图，两根足够长的光滑金属直导轨平行放置，导轨间距为，两导轨及其所构成的平面均与水平面成角，整个装置处于垂直于导轨平面斜向上的匀强磁场中，磁感应强度大小为．现将质量均为的金属棒垂直导轨放置，每根金属棒接入导轨之间的电阻均为．运动过程中金属棒与导轨始终垂直且接触良好，金属棒始终未滑出导轨，导轨电阻忽略不计，重力加速度为．

（1）先保持棒静止，将棒由静止释放，求棒匀速运动时速度大小；
（2）在（1）问中，当棒匀速运动时，再将棒由静止释放，求释放瞬间棒的加速度大小；
（3）在（2）问中，从棒释放瞬间开始计时，经过时间，两棒恰好达到相同的速度，求速度的大小，以及时间内棒相对于棒运动的距离．
【答案】（1）；（2）；（3）
【解析】
（1）a导体棒在运动过程中重力沿斜面的分力和a棒的安培力相等时做匀速运动，由法拉第电磁感应定律可得
有闭合电路欧姆定律及安培力公式可得
，
a棒受力平衡可得
联立记得
（2）由右手定则可知导体棒b中电流向里，b棒 沿斜面向下的安培力，此时电路中电流不变，则b棒牛顿第二定律可得
解得
（3）释放b棒后a棒受到沿斜面向上的安培力，在到达共速时对a棒动量定理
b棒受到向下的安培力，对b棒动量定理
联立解得
此过程流过b棒的电荷量为q，则有
由法拉第电磁感应定律可得
联立b棒动量定理可得
41、（2022·海南卷·T18）光滑的水平长直轨道放在匀强磁场中，轨道宽，一导体棒长也为，质量，电阻，它与导轨接触良好。当开关与a接通时，电源可提供恒定的电流，电流方向可根据需要进行改变，开关与b接通时，电阻，若开关的切换与电流的换向均可在瞬间完成，求：
①当棒中电流由M流向N时，棒的加速度的大小和方向是怎样的？
②当开关始终接a，要想在最短时间内使棒向左移动而静止，则棒的最大速度是多少？
③要想棒在最短时间内向左移动7m而静止，则棒中产生的焦耳热是多少？
【解析】①当棒中电流由M流向N时，所受安培力F=BIL=0.25×1×0.4N=0.1N
由左手定则可判断出安培力方向为向右。
由牛顿第二定律，F=ma，解得a=1m/s2。方向水平向右。
②要想在最短时间内使棒向左移动而静止，导体棒应该先加速后减速，设导体棒的最大速度为v1，
由=x1，v1=at1/2，联立解得v1=2m/s。
③要想棒在向左移动7m而静止，可以采取两种方法，
一种是开关始终接a，导体棒应该先加速后减速，设导体棒的最大速度为v2，
由=x1，v2=at2/2，联立解得t2=2s。棒中产生的焦耳热Q=I2rt2=0.1J。
另一种是开关先接a，当导体棒加速到某一速度v3后开关与b接通，导体棒做减速运动，直到静止。
导体棒加速运动v3= at3，加速运动位移x1= at32，联立消去t3，得v32=2 x1。①
开关与b接通，导体棒做减速运动，导体棒中产生的感应电动势e=BLv，感应电流i=
由动量定理，BLi△t=m△v，
即v△t=m△v，
两边求和，Σv△t=mΣ△v，
注意到Σv△t=7- x1，Σ△v = v3，
则有（7- x1）= mv3，
代入相关数据得7- x1=v3②
联立①②解得v3=（-1）m/s，x1=（8-）m
导体棒加速运动时间t3= v3/a=（-1）s，加速运动过程导体棒中产生的焦耳热Q1= I2r t2=J
导体棒减速过程，由能量守恒定律，Q2+QR=mv32，
又R=r，导体棒与定值电阻串联，所以Q2=QR解得 Q2 =J
棒中产生的焦耳热是Q= Q1+Q2 =J+J=J。
42、（2022·辽宁卷·T15）如图所示，两平行光滑长直金属导轨水平放置，间距为L。区域有匀强磁场，磁感应强度大小为B，方向竖直向上。初始时刻，磁场外的细金属杆M以初速度向右运动，磁场内的细金属杆N处于静止状态。两金属杆与导轨接触良好且运动过程中始终与导轨垂直。两杆的质量均为m，在导轨间的电阻均为R，感应电流产生的磁场及导轨的电阻忽略不计。
（1）求M刚进入磁场时受到安培力F的大小和方向；
（2）若两杆在磁场内未相撞且N出磁场时的速度为，求：①N在磁场内运动过程中通过回路的电荷量q；②初始时刻N到的最小距离x；
（3）初始时刻，若N到的距离与第（2）问初始时刻的相同、到的距离为，求M出磁场后不与N相撞条件下k的取值范围。
【答案】（1），方向水平向左；（2）①，②；（3）
【解析】
（1）细金属杆M以初速度向右刚进入磁场时，产生的动生电动势为
电流方向为，电流的大小为
则所受的安培力大小为
安培力的方向由左手定则可知水平向左；
（2）①金属杆N在磁场内运动过程中，由动量定理有
且
联立解得通过回路的电荷量为
②设两杆在磁场中相对靠近的位移为，有
整理可得
联立可得
若两杆在磁场内刚好相撞，N到的最小距离为
（3）两杆出磁场后在平行光滑长直金属导轨上运动，若N到的距离与第（2）问初始时刻的相同、到的距离为，则N到ab边的速度大小恒为，根据动量守恒定律可知
解得N出磁场时，M的速度大小为
由题意可知，此时M到cd边的距离为
若要保证M出磁场后不与N相撞，则有两种临界情况：
①M减速到时出磁场，速度刚好等于N的速度，一定不与N相撞，对M根据动量定理有
联立解得
②M运动到cd边时，恰好减速到零，则对M由动量定理有
同理解得
综上所述，M出磁场后不与N相撞条件下k的取值范围为
43、（2022·浙江1月卷·T21）如图所示，水平固定一半径r=0.2m的金属圆环，长均为r，电阻均为R0的两金属棒沿直径放置，其中一端与圆环接触良好，另一端固定在过圆心的导电竖直转轴OO′上，并随轴以角速度=600rad/s匀速转动，圆环内左半圆均存在磁感应强度大小为B1的匀强磁场。圆环边缘、与转轴良好接触的电刷分别与间距l1的水平放置的平行金属轨道相连，轨道间接有电容C=0.09F的电容器，通过单刀双掷开关S可分别与接线柱1、2相连。电容器左侧宽度也为l1、长度为l2、磁感应强度大小为B2的匀强磁场区域。在磁场区域内靠近左侧边缘处垂直轨道放置金属棒ab，磁场区域外有间距也为l1的绝缘轨道与金属轨道平滑连接，在绝缘轨道的水平段上放置“［”形金属框fcde。棒ab长度和“［”形框的宽度也均为l1、质量均为m=0.01kg，de与cf长度均为l3=0.08m，已知l1=0.25m，l2=0.068m，B1=B2=1T、方向均为竖直向上；棒ab和“［”形框的cd边的电阻均为R=0.1，除已给电阻外其他电阻不计，轨道均光滑，棒ab与轨道接触良好且运动过程中始终与轨道垂直。开始时开关S和接线柱1接通，待电容器充电完毕后，将S从1拨到2，电容器放电，棒ab被弹出磁场后与“［”形框粘在一起形成闭合框abcd，此时将S与2断开，已知框abcd在倾斜轨道上重心上升0.2m后返回进入磁场。
（1）求电容器充电完毕后所带的电荷量Q，哪个极板（M或N；）带正电？
（2）求电容器释放的电荷量；
（3）求框abcd进入磁场后，ab边与磁场区域左边界的最大距离x。
v
【答案】（1）0.54C；M板；（2）0.16C；（3）0.14m
【解析】
（1）开关S和接线柱1接通，电容器充电充电过程，对绕转轴OO′转动的棒由右手定则可知其动生电源的电流沿径向向外，即边缘为电源正极，圆心为负极，则M板充正电；
根据法拉第电磁感应定律可知
则电容器的电量为
（2）电容器放电过程有
棒ab被弹出磁场后与“［”形框粘在一起的过程有
棒上滑过程有
联立解得
（3）设导体框在磁场中减速滑行的总路程为，由动量定理
可得
匀速运动距离为
则
44、（2021·天津卷·T12）如图所示，两根足够长的平行光滑金属导轨、间距，其电阻不计，两导轨及其构成的平面均与水平面成角，N、Q两端接有的电阻。一金属棒垂直导轨放置，两端与导轨始终有良好接触，已知的质量，电阻，整个装置处在垂直于导轨平面向上的匀强磁场中，磁感应强度大小。在平行于导轨向上的拉力作用下，以初速度沿导轨向上开始运动，可达到最大速度。运动过程中拉力的功率恒定不变，重力加速度。
（1）求拉力的功率P；
（2）开始运动后，经速度达到，此过程中克服安培力做功，求该过程中沿导轨的位移大小x。
【答案】（1）；（2）
【解析】
（1）在运动过程中，由于拉力功率恒定，做加速度逐渐减小的加速运动，速度达到最大时，加速度为零，设此时拉力的大小为F，安培力大小为，有
设此时回路中的感应电动势为E，由法拉第电磁感应定律，有
设回路中的感应电流为I，由闭合电路欧姆定律，有
受到的安培力
由功率表达式，有
联立上述各式，代入数据解得
（2）从速度到的过程中，由动能定理，有
代入数据解得
45、（2021·湖北卷·T16）如图（a）所示，两根不计电阻、间距为L的足够长平行光滑金属导轨，竖直固定在匀强磁场中，磁场方向垂直于导轨平面向里，磁感应强度大小为B。导轨上端串联非线性电子元件Z和阻值为R的电阻。元件Z的图像如图（b）所示，当流过元件Z的电流大于或等于时，电压稳定为Um。质量为m、不计电阻的金属棒可沿导轨运动，运动中金属棒始终水平且与导轨保持良好接触。忽略空气阻力及回路中的电流对原磁场的影响，重力加速度大小为g。为了方便计算，取，。以下计算结果只能选用m、g、B、L、R表示。
（1）闭合开关S。，由静止释放金属棒，求金属棒下落的最大速度v1；
（2）断开开关S，由静止释放金属棒，求金属榨下落的最大速度v2；
（3）先闭合开关S，由静止释放金属棒，金属棒达到最大速度后，再断开开关S。忽略回路中电流突变时间，求S断开瞬间金属棒的加速度大小a。
【答案】（1）；（2）；（3）
【解析】
【分析】[关键能力]本题考 查法拉第电磁感应定律、闭合电路欧姆定律等知识，意在考查考生综合电磁学知识以及力学规律处理问题的能力。
[压轴题透析] 3第（1）问通过对金属棒的受力分析以及运动分析，求出当金属棒的加速度为零时的最大速度；第（2）问首先应分析比较第（1）问中的电流与图（b）中Z元件的电压达到最大时的电流大小关系，然后通过定值电阻表示出回路中的最大电流，进而求出金属棒的最大速度；第（3）问的关键在于求出开关断开瞬间回路中的电流，得出导体棒所受的安培力大小，再根据牛顿第二定律求出金属棒的加速度。
（1）闭合开关S，金属棒下落的过程中受竖直向下的重力、竖直向上的安培力作用，当重力与安培力大小相等时，金属棒的加速度为零，速度最大，则
由法拉第电磁感应定律得
由欧姆定律得
解得
（2）由第（1）问得
由于
断开开关S后，当金属棒的速度达到最大时，元件Z两端的电压恒为
此时定值电阻两端的电压为
回路中的电流为
又由欧姆定律得
解得
（3）开关S闭合，当金属棒速度最大时，金属棒产生的感应电动势为
断开开关S的瞬间，元件Z两端的电压为
则定值电阻两端的电压为
电路中的电流为
金属棒受到的安培力为
对金属棒由牛顿第二定律得
解得
‍
46、（2021·海南卷·T18）如图，间距为l的光滑平行金属导轨，水平放置在方向竖直向下的匀强磁场中，磁场的磁感应强度大小为B，导轨左端接有阻值为R的定值电阻，一质量为m的金属杆放在导轨上。金属杆在水平外力作用下以速度v0向右做匀速直线运动，此时金属杆内自由电子沿杆定向移动的速率为u0。设金属杆内做定向移动的自由电子总量保持不变，金属杆始终与导轨垂直且接触良好，除了电阻R以外不计其它电阻。
（1）求金属杆中的电流和水平外力的功率；
（2）某时刻撒去外力，经过一段时间，自由电子沿金属杆定向移动的速率变为，求：
（i）这段时间内电阻R上产生的焦耳热；
（ii）这段时间内一直在金属杆内的自由电子沿杆定向移动的距离。
【答案】（1）I = ，P = ；（2）（i）Q = mv02，（ii）d =
【解析】
（1）金属棒切割磁感线产生的感应电动势
E = Blv0
则金属杆中的电流
I = =
由题知，金属杆在水平外力作用下以速度v0向右做匀速直线运动则有
F = F安 = BIl =
根据功率的计算公式有
P = Fv0 =
（2）（i）设金属杆内单位体积的自由电子数为n，金属杆的横截面积为S，则金属杆在水平外力作用下以速度v0向右做匀速直线运动时的电流由微观表示为
I = nSeu0 =
则解得
nSe =
此时电子沿金属杆定向移动的速率变为，则
I′ = nSe =
解得
v′ =
则能量守恒有
mv′ = mv02 - Q
解得
Q = mv02
（ii）由（i）可知在这段时间内金属杆的速度由v0变到，则根据动量定理有
- Bqlt = m - mv0 = - BlnSe = - BlnSed（取向右为正）
由于
nSe =
化简得
d =
47、（2021·浙江1月卷·T22）嫦娥五号成功实现月球着陆和返回，鼓舞人心。小明知道月球上没有空气，无法靠降落伞减速降落，于是设计了一种新型着陆装置。如图所示，该装置由船舱、间距为l的平行导轨、产生垂直船舱导轨平面的磁感应强度大小为B的匀强磁场的磁体和“∧”型刚性线框组成，“∧”型线框ab边可沿导轨滑动并接触良好。船舱、导轨和磁体固定在一起，总质量为m1整个装置竖直着陆到月球表面前瞬间的速度大小为v0，接触月球表面后线框速度立即变为零。经过减速，在导轨下方缓冲弹簧接触月球表面前船舱已可视为匀速。已知船舱电阻为3r，“∧”型线框的质量为m2，其7条边的边长均为l，电阻均为r；月球表面的重力加速度为g/6。整个运动过程中只有ab边在磁场中，线框与月球表面绝缘，不计导轨电阻和摩擦阻力。
(1)求着陆装置接触到月球表面后瞬间线框ab边产生的电动势E；
(2)通过画等效电路图，求着陆装置接触到月球表面后瞬间流过ab型线框的电流I0；
(3)求船舱匀速运动时的速度大小v；
(4)同桌小张认为在磁场上方、两导轨之间连接一个电容为C的电容器，在着陆减速过程中还可以回收部分能量，在其他条件均不变的情況下，求船舱匀速运动时的速度大小和此时电容器所带电荷量q。
【答案】(1)Blv0；(2)；(3)；(4)，
【解析】
(1)导体切割磁感线，电动势
(2)等效电路图如图
并联总电阻
电流
(3)匀速运动时线框受到安培力
根据牛顿第三定律，质量为m1的部分受力F=FA，方向竖直向上，匀速条件
得
(4)匀速运动时电容器不充放电，满足
电容器两端电压为
电荷量为
