2023-2024学年江苏省宿迁市三校九年级（上）期末物理试卷（含解析）

这是一份2023-2024学年江苏省宿迁市三校九年级（上）期末物理试卷（含解析），共22页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。

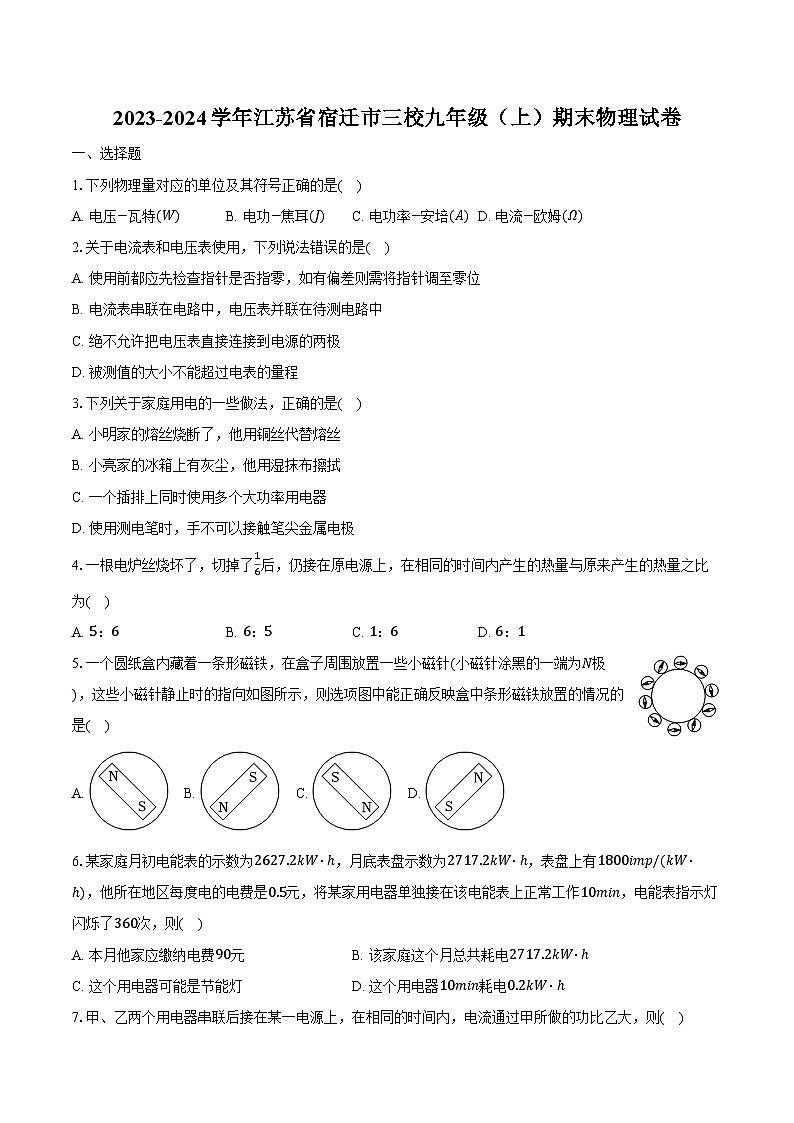

1.下列物理量对应的单位及其符号正确的是( )
A. 电压−瓦特(W)B. 电功−焦耳(J)C. 电功率−安培(A)D. 电流−欧姆(Ω)
2.关于电流表和电压表使用，下列说法错误的是( )
A. 使用前都应先检查指针是否指零，如有偏差则需将指针调至零位
B. 电流表串联在电路中，电压表并联在待测电路中
C. 绝不允许把电压表直接连接到电源的两极
D. 被测值的大小不能超过电表的量程
3.下列关于家庭用电的一些做法，正确的是( )
A. 小明家的熔丝烧断了，他用铜丝代替熔丝
B. 小亮家的冰箱上有灰尘，他用湿抹布擦拭
C. 一个插排上同时使用多个大功率用电器
D. 使用测电笔时，手不可以接触笔尖金属电极
4.一根电炉丝烧坏了，切掉了16后，仍接在原电源上，在相同的时间内产生的热量与原来产生的热量之比为( )
A. 5：6B. 6：5C. 1：6D. 6：1
5.一个圆纸盒内藏着一条形磁铁，在盒子周围放置一些小磁针(小磁针涂黑的一端为N极)，这些小磁针静止时的指向如图所示，则选项图中能正确反映盒中条形磁铁放置的情况的是( )
A. B. C. D.
6.某家庭月初电能表的示数为2627.2kW⋅ℎ，月底表盘示数为2717.2kW⋅ℎ，表盘上有1800imp/(kW⋅ℎ)，他所在地区每度电的电费是0.5元，将某家用电器单独接在该电能表上正常工作10min，电能表指示灯闪烁了360次，则( )
A. 本月他家应缴纳电费90元B. 该家庭这个月总共耗电2717.2kW⋅ℎ
C. 这个用电器可能是节能灯D. 这个用电器10min耗电0.2kW⋅ℎ
7.甲、乙两个用电器串联后接在某一电源上，在相同的时间内，电流通过甲所做的功比乙大，则( )
A. 通过甲的电流比乙大B. 甲两端的电压比乙的大
C. 甲的电阻比乙小D. 甲消耗的电能比乙小

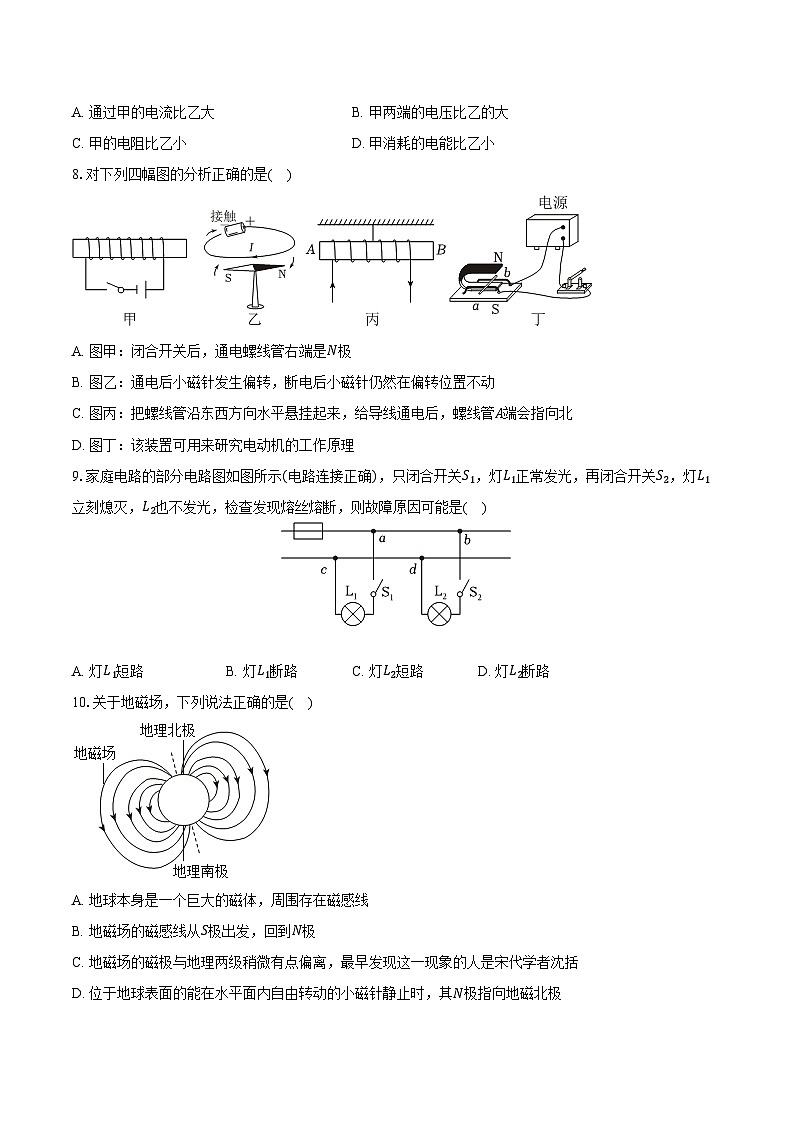

8.对下列四幅图的分析正确的是( )
A. 图甲：闭合开关后，通电螺线管右端是N极
B. 图乙：通电后小磁针发生偏转，断电后小磁针仍然在偏转位置不动
C. 图丙：把螺线管沿东西方向水平悬挂起来，给导线通电后，螺线管A端会指向北
D. 图丁：该装置可用来研究电动机的工作原理
9.家庭电路的部分电路图如图所示(电路连接正确)，只闭合开关S1，灯L1正常发光，再闭合开关S2，灯L1立刻熄灭，L2也不发光，检查发现熔丝熔断，则故障原因可能是( )
A. 灯L1短路B. 灯L1断路C. 灯L2短路D. 灯L2断路
10.关于地磁场，下列说法正确的是( )
A. 地球本身是一个巨大的磁体，周围存在磁感线
B. 地磁场的磁感线从S极出发，回到N极
C. 地磁场的磁极与地理两级稍微有点偏离，最早发现这一现象的人是宋代学者沈括
D. 位于地球表面的能在水平面内自由转动的小磁针静止时，其N极指向地磁北极

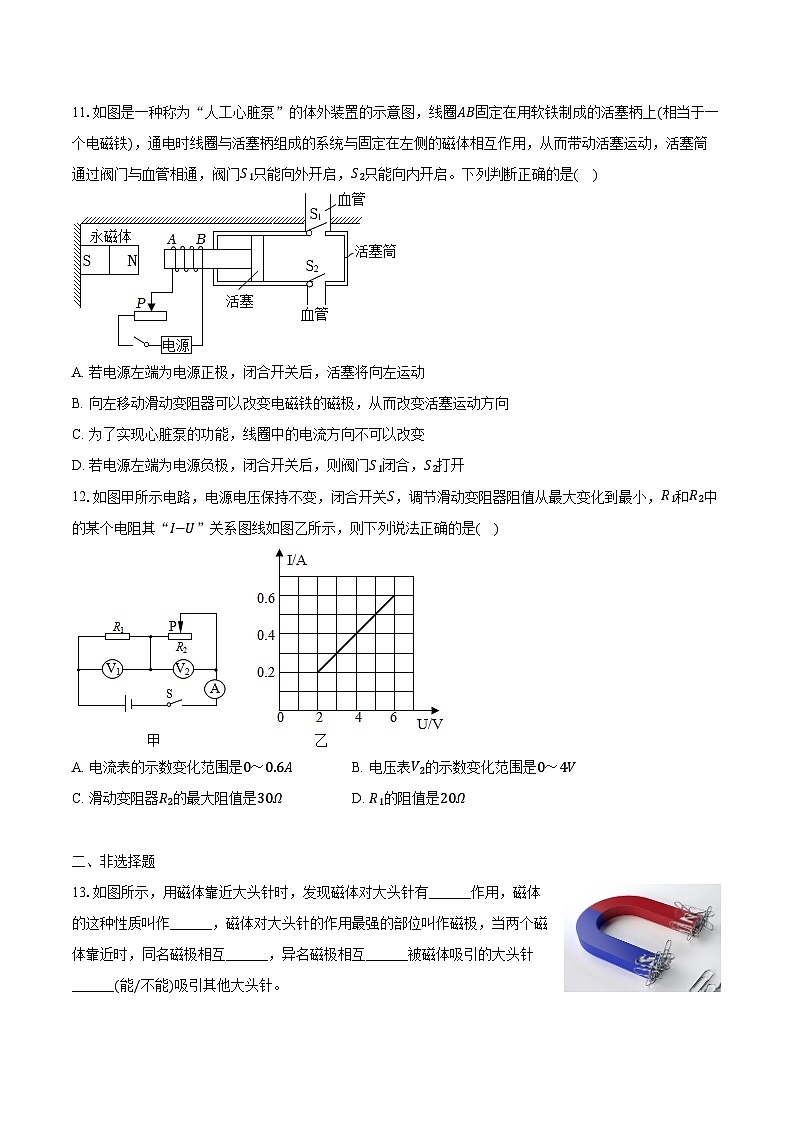

11.如图是一种称为“人工心脏泵”的体外装置的示意图，线圈AB固定在用软铁制成的活塞柄上(相当于一个电磁铁)，通电时线圈与活塞柄组成的系统与固定在左侧的磁体相互作用，从而带动活塞运动，活塞筒通过阀门与血管相通，阀门S1只能向外开启，S2只能向内开启。下列判断正确的是( )
A. 若电源左端为电源正极，闭合开关后，活塞将向左运动
B. 向左移动滑动变阻器可以改变电磁铁的磁极，从而改变活塞运动方向
C. 为了实现心脏泵的功能，线圈中的电流方向不可以改变
D. 若电源左端为电源负极，闭合开关后，则阀门S1闭合，S2打开
12.如图甲所示电路，电源电压保持不变，闭合开关S，调节滑动变阻器阻值从最大变化到最小，R1和R2中的某个电阻其“I−U”关系图线如图乙所示，则下列说法正确的是( )
A. 电流表的示数变化范围是0～0.6AB. 电压表V2的示数变化范围是0～4V
C. 滑动变阻器R2的最大阻值是30ΩD. R1的阻值是20Ω
二、非选择题
13.如图所示，用磁体靠近大头针时，发现磁体对大头针有______作用，磁体的这种性质叫作______，磁体对大头针的作用最强的部位叫作磁极，当两个磁体靠近时，同名磁极相互______，异名磁极相互______被磁体吸引的大头针______(能/不能)吸引其他大头针。
14.如图为某白炽灯的铭牌，该白炽灯正常工作10ℎ要消耗______J的电能，如果改用5W的LED灯也可以达到相同的亮度，则消耗相同的电能可以供LED灯亮______ℎ。
15.标有“6V，3.6W”小灯泡，通过它的电流随两端电压的变化关系如图所示，这个灯泡正常发光时灯泡的电阻为______Ω。若把这种规格的两只灯泡串联在6V的电源两端，每只灯泡的实际电阻为______Ω，实际功率为______W。
16.一个玩具车使用的电动机，当把它接入1V电压的电路时，不让电动机转动，测得流过电动机的电流是2A，那么该电动机线圈的电阻是______Ω；若把它接入电源电压为2.5V的电路中，电动机正常工作，测得此时流过电动机的电流是1A，电动机正常工作时的效率是______%。
17.在家庭电路中，有时导线长度不够，需要把两根导线连接起来，连接处电阻比别处要______(选填，大、小)，在相等时间内，导线连接处发热比别处更______(选填多、少)。
18.一定值电阻R1接在稳定电源上，R1消耗的电功率为64W，将R1与另一定值电阻R2串联后再次接到原电源上，若测得R1消耗的电功率为4W，则R2消耗的电功率为______W；若测得R2消耗的电功率为12W，则R1消耗的电功率为______W。
19.将图中的开关、螺口灯泡和三孔插座正确的连入家庭电路中．
20.条形磁体旁的小磁针(涂黑的一端为N极)静止时如图所示，请标出图中磁感线的方向。
21.开关闭合后，小磁钟N极指向如图所示，请在螺线管上画出导线的绕向。
22.如图甲所示，将一根直导线放在静止小磁针的正上方，并与小磁针平行。接通电路后，观察到小磁针偏转。
(1)该实验说明通电导线周围存在______，这种现象称为电流的______效应；
(2)改变直导线中的电流方向，小磁针偏转方向也发生改变，这表明通电导线周围磁场方向与______方向有关；
(3)图甲中的直导线AB是______(选填“南北”或“东西”)方向放置在小磁针上方的；
(4)通电直导线周围磁场分布如图乙所示，它的磁感线是以电流为中心的一系列同心圆，越靠近圆心位置，磁场越______(选填“强”或“弱”)。
23.磁体会对通电导体产生力的作用吗？
(1)如图所示，将一根导体ab置于蹄形磁体的两极之间，未闭合开关时导体静止，闭合开关后，导体运动，说明磁场对通电导体______(有/没有)力的作用；
(2)断开开关，将图中磁体的N和S极对调，再闭合开关，会发现导体ab的运动方向与对调前的运动方向相反，说明通电导体在磁场中的受力方向与______方向有关；
(3)断开开关，将图中电源的正负极对调，再闭合开关，会发现导体ab的运动方向与对调前的运动方向相反，说明通电导体在磁场中的受力方向与______方向有关；
(4)在导体运动过程中将电能转化为______能。
24.如图甲所示是测量额定电压为3.8V小灯泡的电功率的部分电路，其中滑动变阻器的规格为“50Ω，1A”。

(1)请用笔画线代替导线将图甲中电路连接完整，使滑动变阻器连入电路的阻值最大；
(2)闭合开关，发现小灯泡不亮，电压表无示数，电流表有示数，则电路故障可能是______短路，此时电流表的示数为0.12A，可知电源电压为______V；
(3)排除故障并正确连接电路后，调节滑动变阻器的滑片，当电压表的示数为1.5V时，电流表的示数如图乙所示，此时小灯泡的电阻为______Ω，若让小灯泡正常发光，滑片应向______(选填“左”或“右”)移动；
(4)实验中，小华同学发现电压表无法准确调到3.8V，她更换电压表量程后，只需将电压表并联在图丙中的______(选填“ab”“bc”或“ac”)之间并调节滑动变阻器的滑片，使电压表的示数为2.2V时，小灯泡正常发光；小峰同学想用此电路探究“通过导体的电流与导体两端电压的关系”，则他______(选填“能”或“不能”)得出正确结论；
(5)同学们完成实验后，老师又连接了如图丁所示的电路，用它测量额定电流为I额的小灯泡的额定功率(已知电源电压为U，R为电阻箱，可以直接读出它的阻值)。请将实验过程补充完整：
①闭合开关S，调节电阻箱，使电流表示数为______，并记下此时电阻箱的阻值为R；
②小灯泡额定功率的表达式为P额= ______(用题中已有符号表示)。
25.在探究影响电流热效应因素的活动中，小明用电阻分别为R1和R2(R1W乙，
由U=WIt可知，U甲>U乙，故B正确；
C、I=UR，U=IR，I相同，U甲>U乙，由R=UI可知，R甲>R乙，故C错误；
D、电流通过甲所做的功比乙的大，甲消耗的电能比乙的多，故D错误。
故选：B。
已知两用电器串联，用电器两端的电压相等，还知道通电时间相等，根据公式W=UIt可比较通过的电流的大小；由欧姆定律可以比较用电器电阻大小。
本题考查电压、电流、电阻等的大小的比较，关键是公式及其变形的灵活运用，要知道串联电路电压的规律。
8.【答案】D
【解析】解：A、闭合开关后，电流从螺线管右侧流入，根据安培定则可知，通电螺线管的左端为N极，其右端是S极，故A错误；
B、该实验是奥斯特实验，说明通电导线的周围存在磁场，即电流能产生磁场，断电后磁场消失，在地磁场的作用下，小磁针恢复原位，指向南北，故B错误；
C、由右手螺旋定则可知，螺线管A端为S极，B端为N极；地球的地理南极附近是地磁N极，地理北极附近是地磁S极，螺线管东西悬挂，故在磁极的相互作用下，螺线管会转动，直至N极向北，S极向南才能处于平衡状态，故C错误；
D、图中有电源，闭合开关后，通电导体在磁场中会受力运动，反映了电动机的工作原理，故D正确。
故选：D。
(1)根据安培定则判定通电螺线管的极性；
(2)通电导线的周围存在磁场；
(3)由右手螺旋定则可得出螺线管的磁极，因地球具有磁场，故可判出螺线管在地磁场中所受磁场力的作用而产生的偏转；
(4)通电导体在磁场中受力运动。
本题是电磁学的综合题，涉及的知识点较多，但难度不大。
9.【答案】C
【解析】解：AB、根据图可知，灯L1正常发光，说明此支路正常，故AB错误；
CD、再闭合开关S2，灯L1马上熄灭，熔丝熔断，说明电路中电流过大，因而故障原因可能是灯L2短路，L2断路对L1不影响。故C正确，D错误。
故选：C。
根据并联一个断路不影响其他用电器工作，而短路使得电流过大，熔丝熔断。
本题考查家庭电路的故障分析，属于中档题。
10.【答案】C
【解析】解：A、地球本身是一个巨大的磁体，周围不存在磁感线，故A错误；
B、在地磁外部，磁感线从N极出发，回到S极，故B错误；
C、地磁场的磁极与地理两级稍微有点偏离，最早发现这一现象的人是宋代学者沈括，故C正确；
D、位于地球表面的能在水平面内自由转动的小磁针静止时，其N极指向地磁南极，故D错误。
故选：C。
地球本身是个磁体，磁感线是假想的曲线；在地磁外部，磁感线从N极出发，回到S极；最早发现磁偏角的是宋代学者沈括；指南针静止时，南极指南，北极指北。
本题考查了地磁、磁感线和磁偏角及指南针的特点，属于基础题。
11.【答案】A
【解析】解：A.若电源左端为电源正极，闭合开关后，电流从左侧下方流入线圈，根据安培定则知，右侧为N极，左侧为S极，与条形磁铁吸引，活塞将向左运动，故A正确；
B.向左移动滑动变阻器可以改变电磁铁磁性强弱，但电流方向不变，不能改变电磁铁的磁极，故B错误；
C.为了实现心脏泵的功能，活塞必须左右移动，因而磁极必须改变，则线圈中的电流方向必须改变，故C错误；
D.若电源左端为电源负极，闭合开关后，根据安培定则知，右侧为S极，左侧为N极，与条形磁体排斥，活塞右移，则阀门S1打开，S2闭合，故D错误。
故选：A。
根据安培定则判断通电螺线管的磁极，根据磁极间的相互作用规律判断活塞运动方向方向。
本题考查安培定则与磁极间的作用规律，属于中档题。
12.【答案】B
【解析】解：由图甲可知，定值电阻R1与滑动变阻器R2串联，电流表测电路中的电流，电压表V1测R1两端的电压，电压表V2测R2两端的电压；
由图乙可知，电阻两端的电压增大时，通过它的电流增大，且电流和电压为正比关系，说明该电阻为定值电阻，则该图象为定值电阻R1的I−U图象；
A、闭合开关S，调节滑动变阻器阻值从最大变化到最小，由图乙可知，电流表示数变化范围为0.2A～0.6A，故A错误；
B、由图甲可知，滑片在最左端时只有定值电阻接入电路，此时定值电阻两端电压等于电源电压，由图乙可知电源电压U=6V；
由图乙可知，定值电阻两端的最小电压为U1小=2V，
则滑动变阻器两端的最大电压：U2大=U−U1小=6V−2V=4V，
当滑片在最左端时，变阻器接入电路的电阻为0，滑动变阻器两端电压最小为0V，
所以电压表V2的示数变化范围是0～4V，故B正确；
C、当滑片位于最右端时，变阻器接入电路的电阻最大，电路中电流最小，
由图乙可知，电路中的最小电流I小=0.2A，此时定值电阻两端的电压U1=2V，
由I=UR可知，滑动变阻器的最大阻值：R2大=U2I小=U−U1I小=6V−2V0.2A=20Ω，故C错误；
D、由I=UR可知，R1的阻值：R1=UI大=6V0.6A=10Ω，故D错误；
故选：B。
由电路图可知，定值电阻R1与滑动变阻器R2串联，电流表测电路中的电流，电压表V1测R1两端的电压，电压表V2测R2两端的电压；
由I−U图象可知，电阻两端的电压增大时，通过它的电流增大，且电流和电压为正比关系，说明该电阻为定值电阻，由此可知该图象为定值电阻R1的I−U图象；
由图甲可知，滑片在最左端时只有定值电阻接入电路，此时定值电阻两端电压等于电源电压，由图乙可知电源电压和此时电路中的电流，根据欧姆定律求出定值电阻R1的阻值；
当滑片位于最右端时，变阻器接入电路的电阻最大，电路中电流最小，由图乙可知最小电流和此时定值电阻两端的电压，根据串联电路的特点和欧姆定律可求出滑动变阻器R2的最大阻值；
进一步结合滑片在两个端点时定值电阻两端的电压，根据串联电路的特点可求出变阻器两端电压的变化范围，即电压表V2的示数变化范围。
本题考查了串联电路的特点和欧姆定律的应用，关键是正确分析I−U图象并从图象中获取相关信息。
13.【答案】吸引 磁性 排斥 吸引 能
【解析】解：用磁体靠近大头针时，发现磁体对大头针有吸引作用，磁体的这种性质叫作磁性；
磁体对大头针的作用最强的部位叫作磁极，当两个磁体靠近时，同名磁极相互排斥，异名磁极相互吸引；
被磁体吸引的大头针会被磁化，磁化以后具有磁性，能吸引其他大头针。
故答案为：吸引；磁性；排斥；吸引；能。
根据磁极的概念、磁极间的相互作用规律和磁化填写。
本题考查了磁极的概念和磁极间的相互作用规律：同名磁极相互排斥，异名磁极相互吸引。
14.【答案】1.44×106 80
【解析】解：该白炽灯正常工作10ℎ要消耗的电能W=Pt=401000kW×10ℎ=0.4kW⋅ℎ=1.44×106J；
如果改用5W的LED灯也可以达到相同的亮度，则消耗相同的电能可以供LED灯亮的时间t′=WP′=0.4kW⋅ℎ51000kW=80ℎ。
故答案为：1.44×106；80。
根据W=Pt得出该白炽灯正常工作10ℎ要消耗的电能；
根据W=Pt得出消耗相同的电能可以供LED灯亮的时间。
本题考查电能和电功率的计算，是一道综合题。
15.【答案】10 6 1.5
【解析】解：(1)由P=UI=U2R得，小灯泡正常发光时的电阻：
R=U2P=(6V)23.6W=10Ω。
(2)把这种规格的两只灯泡串联接在6V的电源两端，每只灯泡两端的电压都为3V，
从图象上可以看出，此时电路电流约为0.5A，
每只灯泡的实际电阻：R′=U′I′=3V0.5A=6Ω。
每只灯泡的实际功率：
P=U′I′=3V×0.5A=1.5W。
故答案为：10；6；1.5。
(1)已知小灯泡的额定电压和额定功率，根据公式R=U2P计算出正常发光时的电阻；
(2)若两只完全相同的灯泡串联，灯泡的电阻相等，通过的电流相等，根据欧姆定律可知，两只灯泡两端的电压相等，再从图象上找到对应的电压和电流，利用欧姆定律求得实际电阻；根据P=UI求出每只灯泡的实际功率。
本题考查电阻和电功率的计算，关键是公式及其变形的灵活运用，难点是根据图象得出相应的数据，还要知道灯泡在实际发光时，电阻不是固定不变的。
16.【答案】0.5 80
【解析】解：(1)电动机在电路中不转动时为纯电阻用电器，此时它两端电压为1V，通过的电流为2A，
由I=UR可得，电动机线圈的电阻：
R=UI=1V2A=0.5Ω；
(2)当电机正常工作时，消耗的电功率：
P电=UI=2.5V×1A=2.5W；
线圈中发热功率：
P热=I2R=(1A)2×0.5Ω=0.5W；
则电动机输出功率：
P输出=P−P热=2.5W−0.5W=2W；
则电动机正常工作时的效率：
η=P输出P电=2W2.5W=80%。
故答案为：0.5；80。
(1)电动机在电路中不转动时为纯电阻用电器，根据I=UR可得电动机线圈的电阻；
(2)电动机正常工作时，根据P=UI计算消耗的电功率，根据P=I2R计算产生的热功率，由P输出=P电−P热计算出输出机械能功率，从而计算出其效率。
本题综合考查了欧姆定律、电功率、热功率以及效率公式的应用，对于电动机问题，要正确区分是纯电阻电路还是非纯电阻电路。
17.【答案】大；多
【解析】答：在家庭电路中，导线相互连接处因接触不良，该处的电阻较大，
因为导线连接处与导线串联在电路中，
所以通过的电流相等、通电时间相等，
因为Q=I2Rt，
所以连接处产生的热量较多，往往比别处更容易发热。
故答案为：大；多。
由焦耳定律知道，电流通过导体产生的热量跟电流的平方、电阻大小和通电时间成正比。导线相互连接处因为接触不良，易造成电阻变大，因为导线连接处与其他导线串联在电路中，通电时间是相同的，由焦耳定律可知电阻大的产生的热量越多，据此分析。
本题主要考查对焦耳定律及应用的了解和掌握，知道导线和导线的连接处为串联(电流相等)是本题的关键。
18.【答案】12 36或4
【解析】解：(1)由题意可得当电阻R1接到电压为U的电路上时P1=64W，当将R1与另一个电阻R2串联后仍然接到原来的电路上时P1′=4W，
设把R1接在电源上时电路中的电流为I，把R1和R2串联起来接在同一电源上时电路中的电流为I′，
由P=I2R可得II′= P1P1′= 64W4W=41，
串联电路总电阻等于各部分电阻之和，根据U=IR可得IR1=I′(R1+R2)，则R1R1+R2=14，整理可得R2=3R1，
串联电路各处电流相等，R1消耗的电功率为4W，由P=I2R可得R2消耗的电功率为P2=3P1=3×4W=12W；
(2)电源的电压不变，串联电路总电阻等于各部分电阻之和，根据欧姆定律可得II′=UR1UR1+R2=R1+R2R1，
根据P=I2R可得P1P2=I2R1I′2R2=(II′)2×R1R2=(R1+R2R1)2×R1R2=(R1+R2)2R1R2=64W12W，
整理可得：3R12−10R1R2+3R22=0，
解得：R1=3R2或R1=13R2，
R1消耗的电功率：P1′=I′2R1=I′2×3R2=3I′2R2=3×12W=36W或P1′=I′2R1=I′2×13R2=13I′2R2=13×12W=4W。
故答案为：12；36或4。
(1)设把R1接在电源上时电路中的电流为I，把R1和R2串联起来接在同一电源上时电路中的电流为I′，
根据P=I2R可得通过电路的电流之比，根据串联电路电阻规律结合欧姆定律表示出两种情况下电源的电压，解方程可得两电阻之比，根据串联电路电流特点结合P=I2R计算R2消耗的电功率；
(2)根据串联电路电阻规律结合欧姆定律表示出两电流关系，根据P=I2R表示出R1接在电源上消耗的电功率R1消耗的电功率和R1和R2串联起来接在同一电源上R2消耗的电功率之比，解方程得出两电阻的关系，再根据P=I2R计算R1消耗的电功率。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是利用电源的电压不变和电功率关系得出方程。
19.【答案】解：(1)灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．
(2)三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．
如下图所示：

【解析】(1)灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．
(2)三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．
掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性．
20.【答案】解：由图可知，下面小磁针的左端为N极，由磁极间的相互作用规律可知，该条形磁体的右端为N极，左端为S极；
磁体周围的磁感线总是由北极出发回到南极的，据此标出图中磁感线的方向，如图所示：

【解析】(1)同名磁极相互排斥、异名磁极相互吸引，由此可以利用小磁针的N、S极来确定条形磁体的N、S极；
(2)磁体周围的磁感线是由北极出发回到南极的。
此题考查了磁极间的作用规律和磁感线方向的判断，是一道综合题。
21.【答案】解：由于同名磁极相互排斥，异名磁极相互吸引，知螺线管的右端为S极，左端为N极，根据安培定则，用右手握住螺线管，大拇指指向N极，四指就是电流方向，可以判断电流从螺线管的正面流入，如图所示：

【解析】(1)根据同名磁极相互排斥，异名磁极相互吸引，判断螺线管的磁极。
(2)根据安培定则绕出螺线管的绕法。
知道螺线管的电流方向、磁极、小磁针的磁极、磁感线中的任意一者，都可以根据磁极间的作用和安培定则判断。
22.【答案】磁场 磁 电流 南北 强
【解析】解：(1)接通电路后，观察到小磁针偏转，说明通电导线周围存在磁场，这种现象称为电流的磁效应；
(2)改变直导线中的电流方向，小磁针偏转方向也发生改变，说明该点的磁场方向发生变化，实验说明电流磁场方向跟电流方向有关。
(3)小磁针受到地磁场的作用而要指南北方向，为了观察到明显的偏转现象，应使电流产生的磁场方向为东西方向，故应使把直导线AB沿南北放置。
(4)由通电直导线周围磁感线的分布图可知，离导线越近，磁感线越密，磁场越强。
故答案为：(1)磁场；磁；(2)电流；(3)南北；(4)强。
(1)丹麦的物理学家奥斯特发现电流周围存在磁场；
(2)电流的磁场方向跟电流方向有关；
(3)由于小磁针静止时要指南北方向，在验证电流周围有磁场时，一般也把直导线南北放置；
(4)根据磁感线的疏密判断磁场的强弱。
本题考查了电流周围存在磁场的探究过程，所以学习过程中，注重实验结论，更要注重实验过程。
23.【答案】有 磁场 电流 机械
【解析】解：(1)将一根导体ab置于蹄形磁铁的两极之间，未闭合开关前，电路中没有电流，导体静止不动，闭合开关后，电路中有电流，导体运动，说明磁场对通电导体有力的作用；
(2)断开开关，将图中磁铁的N、S极对调，磁场方向改变，再闭合开关，电流方向不变，会发现导体ab的运动方向与对调前的运动方向相反，说明通电导体在磁场中的受力方向与磁场方向有关。
(3)断开开关，将图中电源的正、负极对调，再闭合开关，导体中电流方向改变，磁场方向不变，会发现导体ab的运动方向与对调前的运动方向相反，说明通电导体在磁场中的受力方向与电流的方向有关。
(4)在导体运动过程中，会消耗电能，所以能量转化形式是电能转化为机械能。
故答案为：(1)有；(2)磁场；(3)电流；(4)机械。
(1)磁场对通电导体有力的作用；
(2)(3)改变电流的方向或磁场的方向都可以改变线圈的受力方向；
(4)导体在磁场中受力运动过程中将电能转化为机械能。
此题主要考查了探究电动机工作原理的实验中，基本原理的掌握、实验中故障的分析与解决、实验的改进方法等，有一定综合性，是我们应该详细了解的。
24.【答案】小灯泡 6 5 右 bc 不能 Ⅰ ​额 (U−I额R)I额
【解析】解：(1)滑动变阻器滑片P在左端时，要使变阻器连入电路阻值最大，故变阻器右下接线柱连入电路中，如下所示：
(2)闭合开关后，灯泡不亮，可能是灯泡断路或灯泡短路或灯泡之外电路存在断路；此时电压表无示数，可能是灯泡短路，或电压表并联电路之外存在断路，或者是电压表断路；电流表有示数，说明电路不存在断路；所以其故障是灯泡短路；
已知灯泡短路，电路中只有滑动变阻器，在闭合开关前，滑动变阻器的阻值在最大处，又知道I=0.12A，由I=UR可得，电源电压U=IR滑最大=0.12A×50Ω=6V；
(3)电流表的量程为0～0.6A，分度值为0.02A，通过灯泡的电流I实=0.3A；
I=UR可得，此时灯泡的电阻：R=U实I实=Ω；
已知额定电压为3.8V的小灯泡，此时电压表示数为1.5V，若让小灯泡正常发光，根据串联分压的特点可知要增大灯泡两端电压，则减小滑动变阻器两端电压，即将滑片向右移动；
(4)当发现当电压表的示数为2.2 V时，小灯泡正常发光，说明电压表测量的是滑动变阻器两端电压，即小峰是将电压表并联在图丙中的bc之间；
由于灯泡电阻随温度的变化而变化，不是定值，不能用小灯泡代替定值电阻R，所以不能探究“通过导体的电流与导体两端电压的关系”实验而得出结论；
(5)实验过程如下：
①知小灯泡的额定电流为I额，则闭合开关S，调节电阻箱，使电流表示数为I额，并记下此时电阻箱的阻值为R；由I=UR可得，电阻箱两端电压UR=I额R，
则小灯泡两端电压UL=U−UR=U−I额R，
②串联电路中电流处处相等，则小灯泡额定功率的表达式为P额=ULI额=(U−I额R)I额。
故答案为：(1)见解答； (2)小灯泡；6；(3)5；右；(4)bc；不能；(5)Ⅰ ​额；(U−I 额R)I ​额。
(1)滑动变阻器连入电路的电阻丝较长时连入电路的电阻较大；
(2)灯泡不亮，可能是灯泡断路或灯泡短路或灯泡之外电路存在断路；电压表无示数，可能是灯泡短路，或电压表并联电路之外存在断路，或者是电压表断路；电流表有示数，说明电路不存在断路；综合分析可知，电路故障是灯泡短路；
已知灯泡短路，电路中只有滑动变阻器，根据电流表的读数，由I=UR求得电源电压；
(3)根据乙图可知电流表的量程，再结合分度值读出电表的示数，根据欧姆定律求出灯泡的电阻，根据串联分压的特点可知滑片的移动方向；
(4)根据串联分压的特点可知电压表接在滑动变阻器两端；探究通过导体的电流与导体两端电压的关系时，要控制电阻阻值保持不变，而灯泡电阻不是定值，随温度的变化而变化，据此分析答题；
(5)测灯泡功率需要测出灯泡额定电流对应的额定电压，根据实验原理与实验步骤分析答题。
本题考查了连接实物电路图、滑动变阻器调节、电表读数、求灯泡额定功率、完善实验步骤等问题。
25.【答案】质量 液体温度的变化 电阻 B R1 R1 不可行 实验中未能保持电阻不变
【解析】解：(1)煤油温度的变化与煤油吸收的热量及质量有关，所以实验中要使煤油的质量和初温相同；
(2)实验中通过煤油温度的变化来反映产生热量的多少；
(3)将两段电阻丝串联后接入电路，则电流和通电时间相同，由题意知，两电阻不同，所以这是探究电阻对产生热量的影响；
R1
