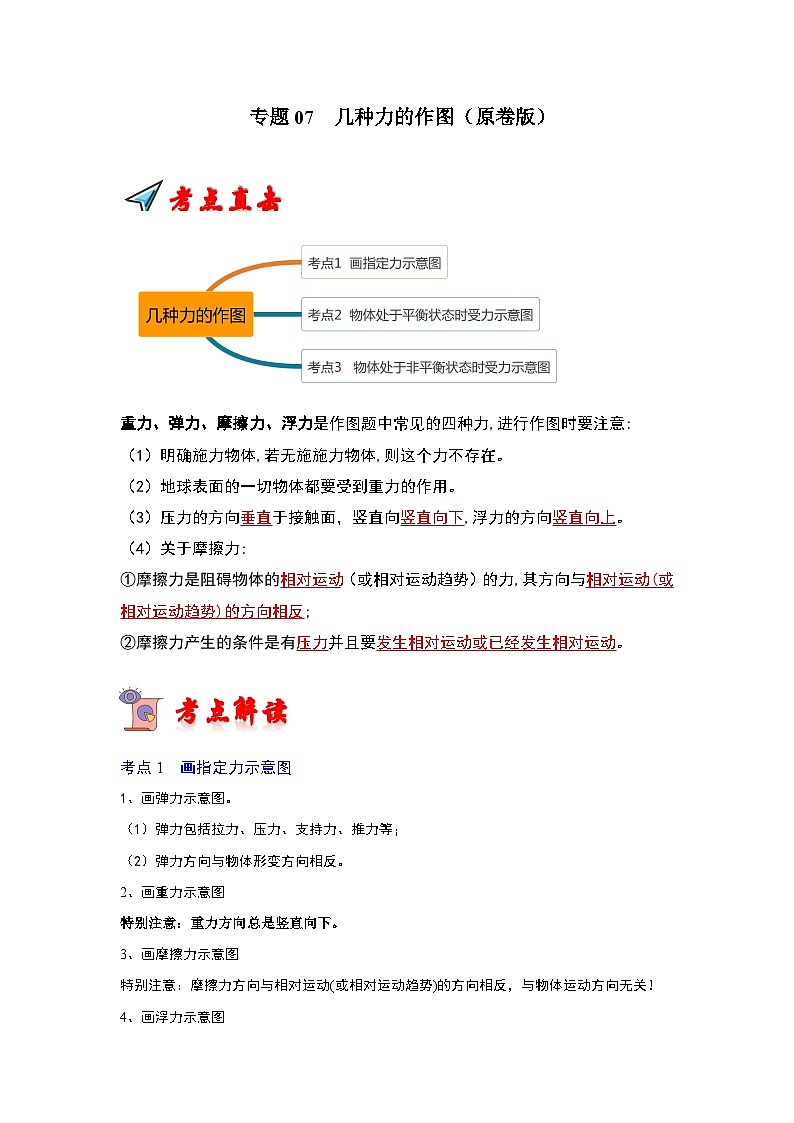

重力、弹力、摩擦力、浮力是作图题中常见的四种力,进行作图时要注意:
（1）明确施力物体,若无施施力物体,则这个力不存在。
（2）地球表面的一切物体都要受到重力的作用。
（3）压力的方向垂直于接触面，竖直向竖直向下,浮力的方向竖直向上。
（4）关于摩擦力:
①摩擦力是阻碍物体的相对运动（或相对运动趋势）的力,其方向与相对运动(或相对运动趋势)的方向相反;
②摩擦力产生的条件是有压力并且要发生相对运动或已经发生相对运动。
考点解读
考点1 画指定力示意图
1、画弹力示意图。
（1）弹力包括拉力、压力、支持力、推力等；
（2）弹力方向与物体形变方向相反。
2、画重力示意图
特别注意：重力方向总是竖直向下。
3、画摩擦力示意图
特别注意：摩擦力方向与相对运动(或相对运动趋势)的方向相反，与物体运动方向无关！
4、画浮力示意图
特别注意：浮力方向总是竖直向上。
考点2 物体处于平衡状态时受力示意图
物体的受力分析有时要结合物体的状态，和二力平衡的条件来判断某些力的大小和方向。
1、物体处于匀速直线运动
2、物体处于静止状态
考点3 物体处于平衡状态时受力示意图
注意：物体处于非平衡状态，物体受到的必定是非平衡力；常见的有自由落体运动（忽略空
气阻力，只受到重力作用）。
1、物体只受重力
2、物体受到其他非平衡力
典例分析＋变式训练
考点1 画指定力示意图

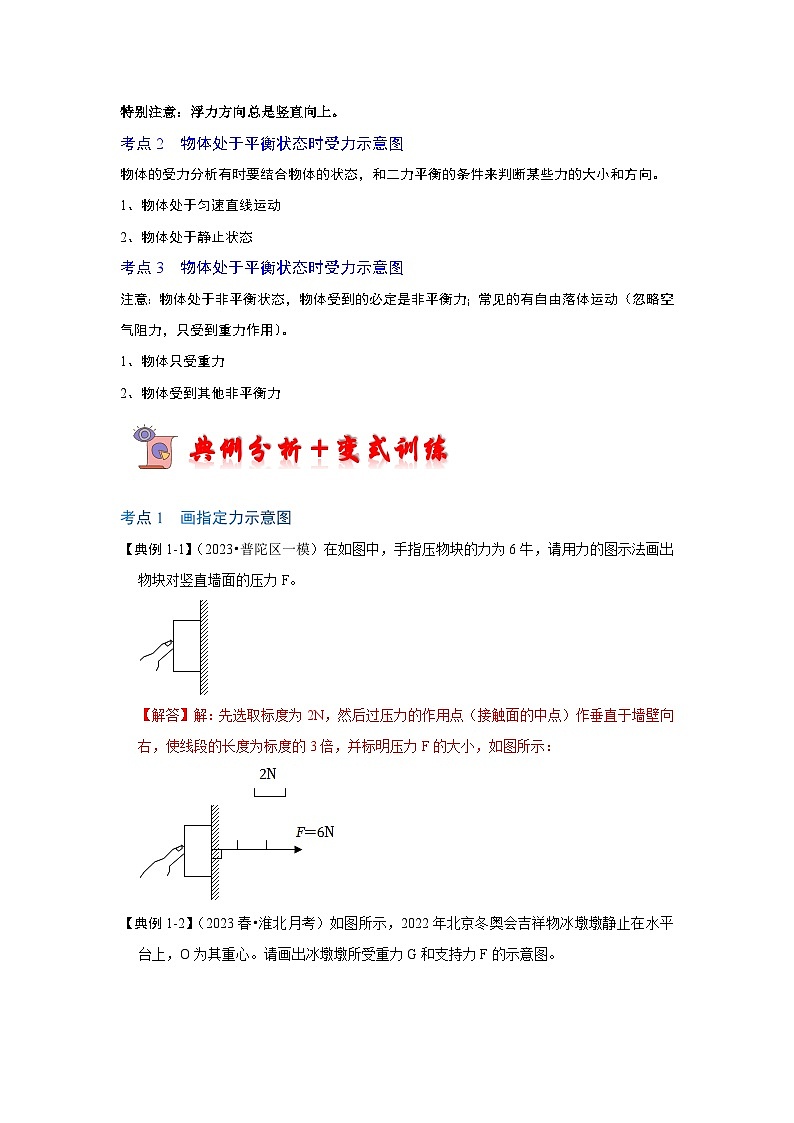

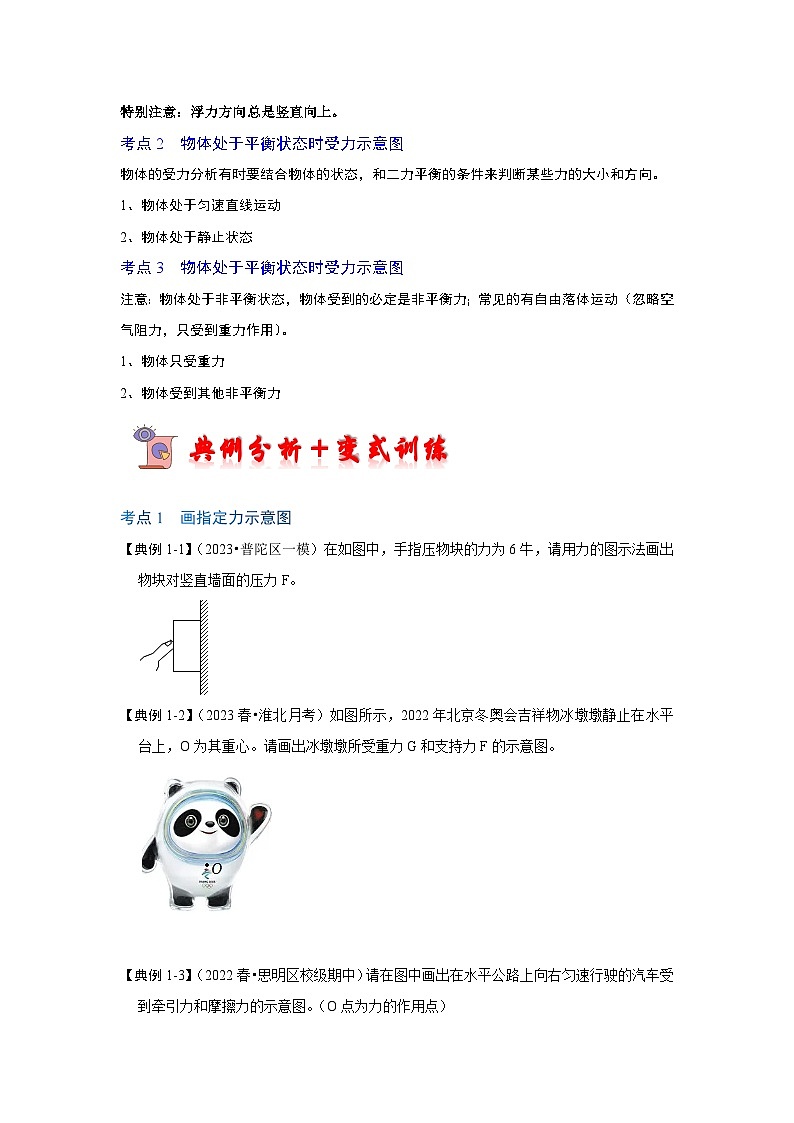

【典例1-1】（2023•普陀区一模）在如图中，手指压物块的力为6牛，请用力的图示法画出物块对竖直墙面的压力F。

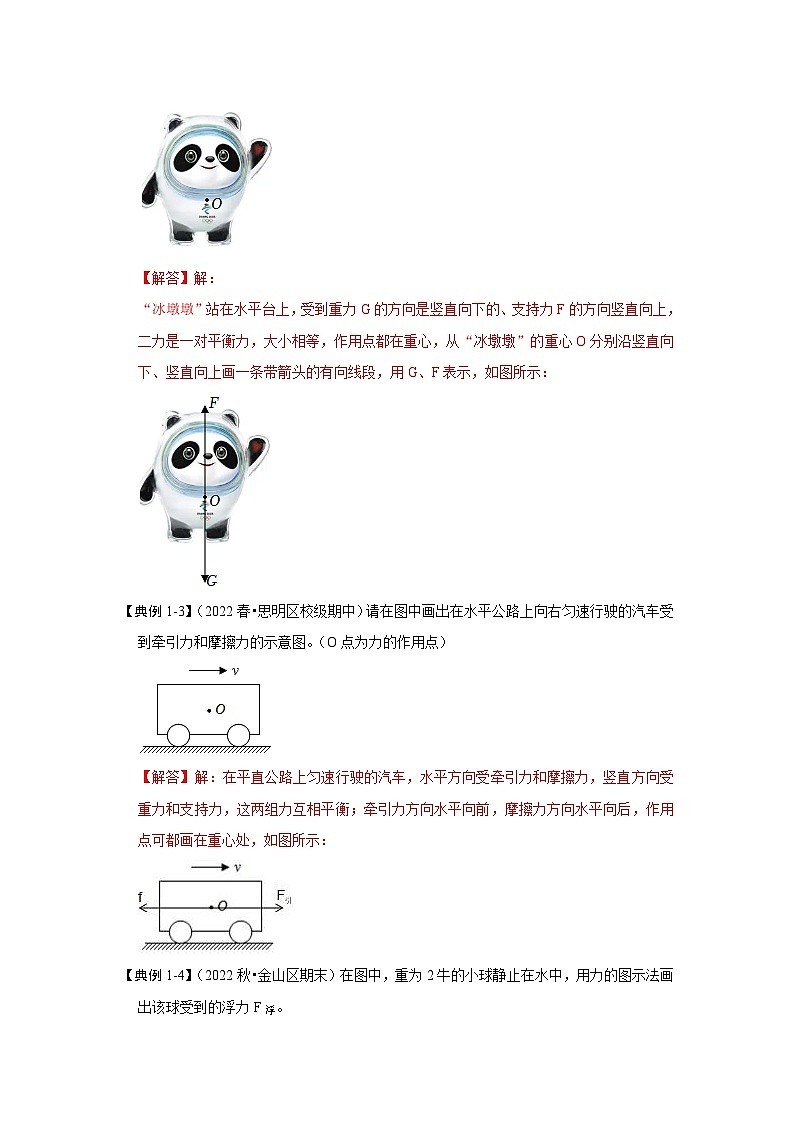

【典例1-2】（2023春•淮北月考）如图所示，2022年北京冬奥会吉祥物冰墩墩静止在水平台上，O为其重心。请画出冰墩墩所受重力G和支持力F的示意图。
【典例1-3】（2022春•思明区校级期中）请在图中画出在水平公路上向右匀速行驶的汽车受到牵引力和摩擦力的示意图。（O点为力的作用点）

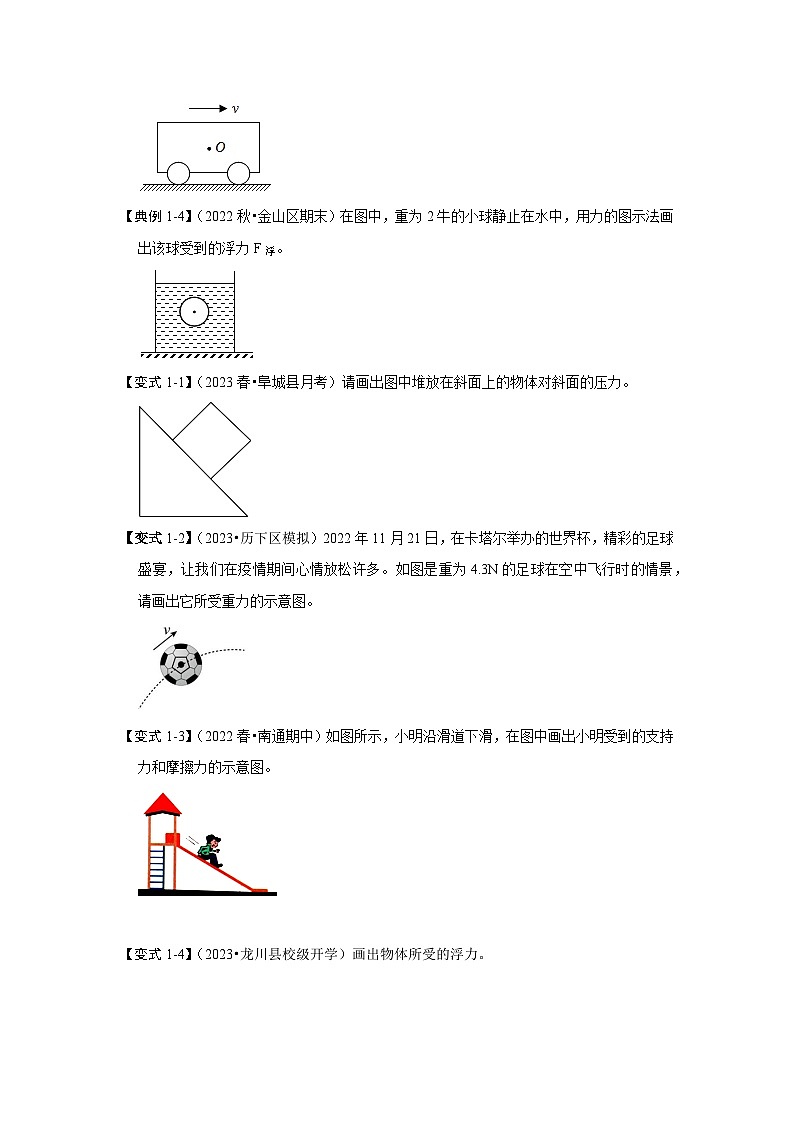

【典例1-4】（2022秋•金山区期末）在图中，重为2牛的小球静止在水中，用力的图示法画出该球受到的浮力F浮。
【变式1-1】（2023春•阜城县月考）请画出图中堆放在斜面上的物体对斜面的压力。
【变式1-2】（2023•历下区模拟）2022年11月21日，在卡塔尔举办的世界杯，精彩的足球盛宴，让我们在疫情期间心情放松许多。如图是重为4.3N的足球在空中飞行时的情景，请画出它所受重力的示意图。
【变式1-3】（2022春•南通期中）如图所示，小明沿滑道下滑，在图中画出小明受到的支持力和摩擦力的示意图。
【变式1-4】（2023•龙川县校级开学）画出物体所受的浮力。
考点2 物体处于平衡状态时受力示意图
【典例2-1】（2023•松江区一模）如图所示，重为12牛的物体静止在水平地面上。请用力的图示法画出物体对地面的压力F。
【典例2-2】（2023春•源汇区校级月考）如图所示，放在传送带上的物体M跟随传送带一起匀速向上运动，请画出物体M的受力示意图（不计空气阻力）。
【变式2-1】（2022秋•肇源县期末）如图所示，一物块静止在斜面上，画出物体所受重力和弹力的示意图。
【变式2-2】（2023春•项城市校级月考）如图所示，某同学用水平推力F推重力为G的木箱在水平地面上做匀速直线运动，已知木箱受到地面的阻力为f，请画出木箱受力的示意图（已知O为木箱的重心）。
考点3 物体处于平衡状态时受力示意图
【典例3-1】（2023•柳南区一模）如图所示，物体A与传送带一起加速向上运动，请画出物体A受到的重力示意图。
【典例3-2】（2022春•岳阳县校级期中）一个铁球在水中加速下沉，画出此时铁球受到的重力和浮力的示意图。
【变式3-1】（2022春•洛阳期末）如图，用手将一物块浸没在倾斜放置的容器中，松手后物块加速上浮，请画出物块上浮过程中所受力的示意图。
【变式3-2】（2022春•德城区校级期中）如图所示，重为3N的木箱A随平板车一起向左运动，画出当汽车突然加速时木箱A受力的示意图。
能力提升训练
一、作图题。
1．（2023春•阜城县月考）公交车行驶时吊环会摆动，请画出吊环在如图位置时所受的细绳拉力和重力的示意图（点O为重心）。
2．（2023春•长沙月考）图中降落伞沿竖直方向匀速下落，画出重物A所受的重力G的示意图。
3．（2022•兴城市二模）如图所示，物体B与小车A一起向左做匀速直线运动，当小车A与正前方的墙碰撞时，请画出：
（1）物体B受到的重力和支持力。
（2）物体B受到的摩擦力。
4．（2022春•米东区期末）画出漂浮在液面上的乒乓球所受浮力的示意图。
5．（2023•临潼区模拟）如图甲所示，骊山上的空中缆车随缆绳做匀速直线运动，在图乙中画出缆车的轿厢（以方框表示）的受力示意图（不计空气阻力）。
6．（2022秋•杜尔伯特县期末）如图，一名重力为500N的旅客乘坐电动扶梯匀速上升，请画出该旅客所受力的示意图。
7．（2022春•河池期中）如图所示，物体沿光滑斜面加速下滑，请画出物体受力的示意图。（O为重心）
8．（2022•江口县三模）冰雪盛宴—北京冬奥会：我国发展冰雪运动，保障人民健康生活、弘扬理解、友谊、团结、公平竞争的奥林匹克精神。2022年2月20日，北京冬奥会完美闭幕，如图乙所示是为我国获得了自由式滑雪两枚金牌的谷爱凌沿斜面加速下滑时的场景，图乙是其简化图，其中O为谷爱凌的重心，请你在图乙中画出谷爱凌受到力的示意图。
9．（2022春•连山区期末）如图，足球从斜面上加速滚下，画出足球对斜面压力的示意图。
10．（2022春•开封期末）图甲是神舟四号火箭发射时的场景，图乙是示意图，O表示重心，请在图乙中作出火箭加速上升过程中的受力示意图。（不计空气阻力）
11．（2022秋•和平区校级期末）一个木块从斜面上滑下，并在水平面上继续滑动。请分别画出木块在斜面和水平面时所受重力和支持力的示意图（如图）。
12．（2022•南通模拟）静止在水平路面上的小车，其杆子上固定一铁球，作出小球所受拉力和重力的示意图。
13．（2022春•沈丘县校级期末）如图所示，水平桌面上有一个静止的水杯。请在图中画出水杯的受力示意图。
14．（2022•淮安模拟）如图所示，物体静止在水平桌面上，物体的重力为10N．请作出物体所受力的示意图。
