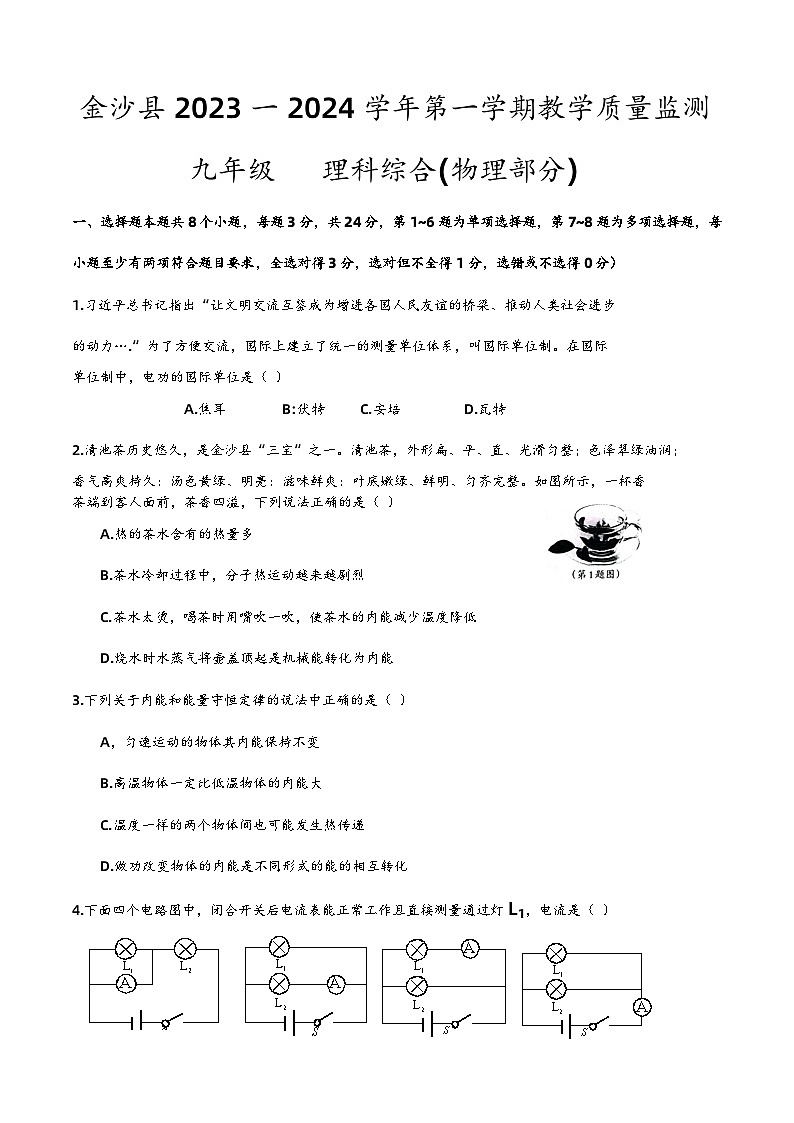

137，贵州省毕节市金沙县2023-2024学年九年级上学期期末物理监测

这是一份137，贵州省毕节市金沙县2023-2024学年九年级上学期期末物理监测，共9页。试卷主要包含了填空题，作图题，简答题，实验题，综合题等内容，欢迎下载使用。
一、选择题本题共8个小题，每题3分，共24分，第1~6题为单项选择题，第7~8题为多项选择题，每小题至少有两项符合题目要求，全选对得3分，选对但不全得1分，选错或不选得0分）
1.习近平总书记指出“让文明交流互鉴成为增进各国人民友谊的桥梁、推动人类社会进步
的动力….”为了方便交流，国际上建立了统一的测量单位体系，叫国际单位制。在国际
单位制中，电功的国际单位是（ ）
A.焦耳 B:伏特 C.安培 D.瓦特
2.清池茶历史悠久，是金沙县“三宝”之一。清池茶，外形扁、平、直、光滑匀整；色泽翠绿油润；
香气高爽持久：汤色黄绿、明亮：滋味鲜爽：叶底嫩绿、鲜明、匀齐完整。如图所示，一杯香
茶端到客人面前，茶香四溢，下列说法正确的是（ ）
A.热的茶水含有的热量多
B.茶水冷却过程中，分子热运动越来越剧烈
C.茶水太烫，喝茶时用嘴吹一吹，使茶水的内能减少温度降低
D.烧水时水蒸气将壶盖顶起是机械能转化为内能
3.下列关于内能和能量守恒定律的说法中正确的是（ ）
A，匀速运动的物体其内能保持不变
B.高温物体一定比低温物体的内能大
C.温度一样的两个物体间也可能发生热传递
D.做功改变物体的内能是不同形式的能的相互转化
4.下面四个电路图中，闭合开关后电流表能正常工作且直接测量通过灯L1，电流是（ ）
A B C D

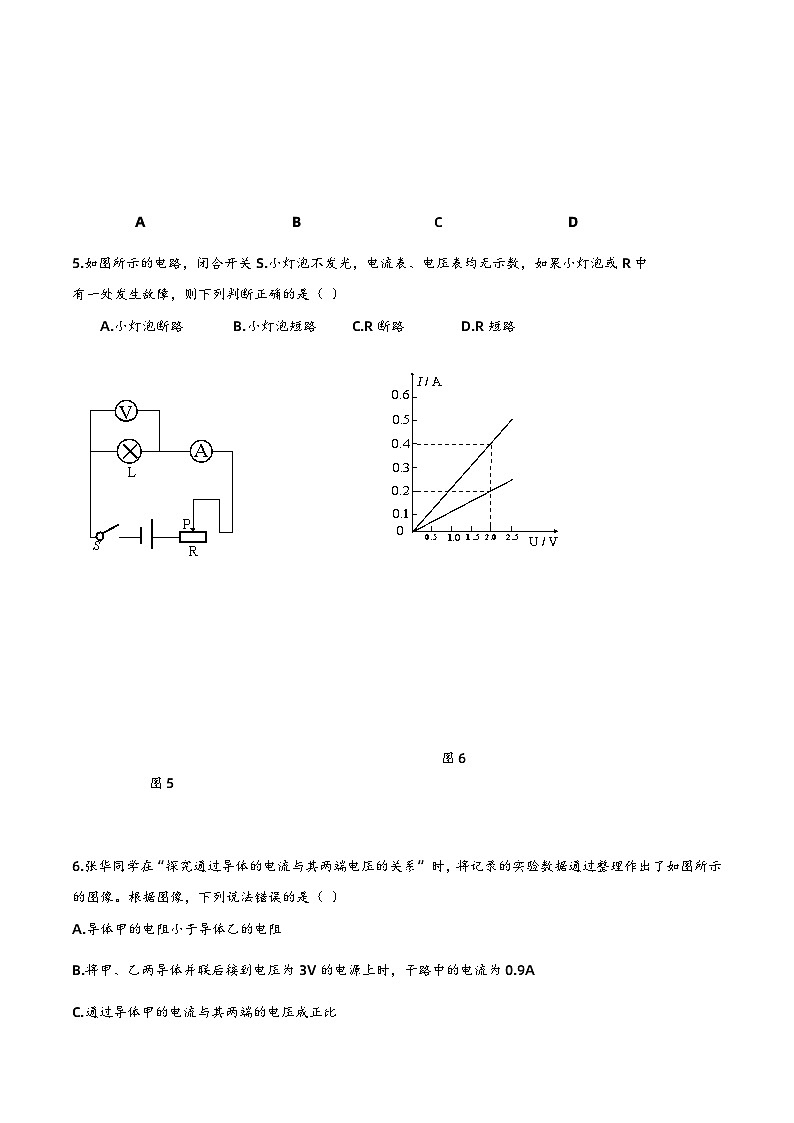

5.如图所示的电路，闭合开关S.小灯泡不发光，电流表、电压表均无示数，如果小灯泡或R中
有一处发生故障，则下列判断正确的是（ ）
A.小灯泡断路 B.小灯泡短路 C.R断路 D.R短路
图6
图5
6.张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像。根据图像，下列说法错误的是（ ）
A.导体甲的电阻小于导体乙的电阻
B.将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9A
C.通过导体甲的电流与其两端的电压成正比
D.当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.2A

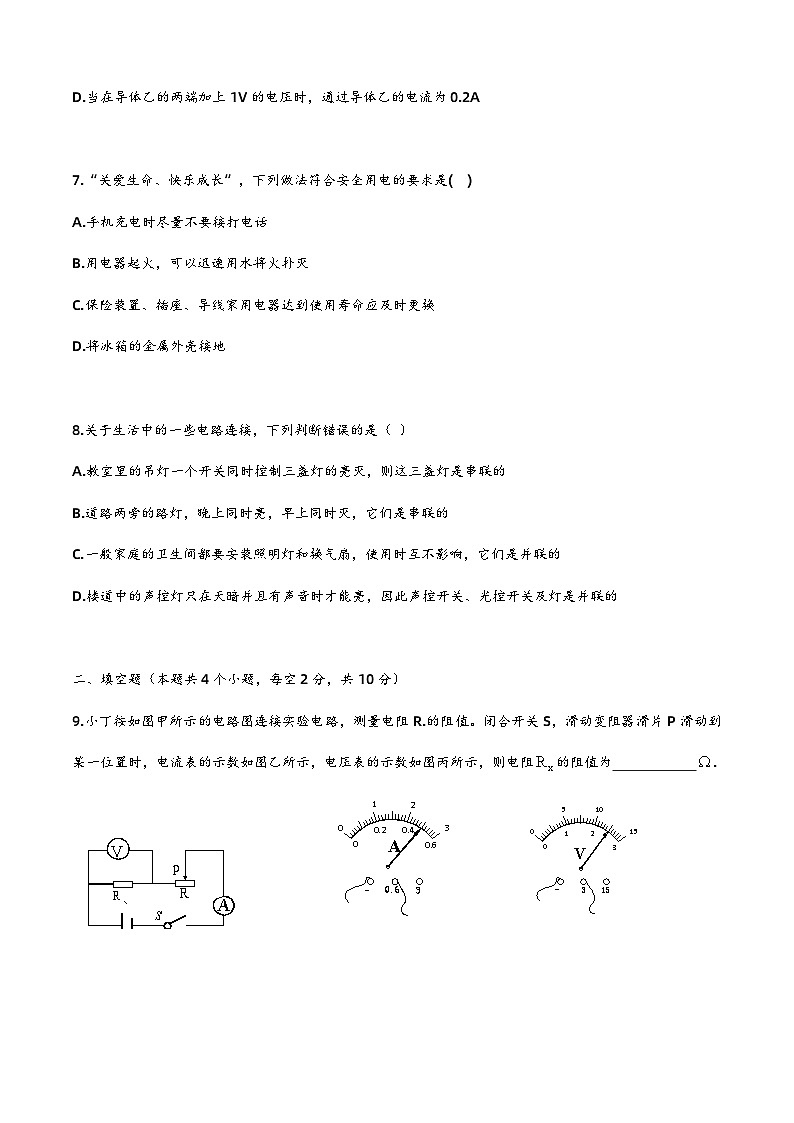

7.“关爱生命、快乐成长”，下列做法符合安全用电的要求是( )
A.手机充电时尽量不要接打电话
B.用电器起火，可以迅速用水将火扑灭
C.保险装置、插座、导线家用电器达到使用寿命应及时更换
D.将冰箱的金属外壳接地
8.关于生活中的一些电路连接，下列判断错误的是（ ）
A.教室里的吊灯一个开关同时控制三盏灯的亮灭，则这三盏灯是串联的
B.道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C.一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的
D.楼道中的声控灯只在天暗并且有声音时才能亮，因此声控开关、光控开关及灯是并联的
二、填空题（本题共4个小题，每空2分，共10分）
9.小丁按如图甲所示的电路图连接实验电路，测量电阻R.的阻值。闭合开关S，滑动变阻器滑片P滑动到某一位置时，电流表的示数如图乙所示，电压表的示数如图丙所示，则电阻的阻值为 .
（9题图）
图甲 图乙 图丙
10.如图所示的电路中，电源电压保持不变，当S1闭合、S2断开时，灯L1、L2,均发光，再闭合会开关S，时，电压表的示数将 选填“变大”、“变小”或“不变”）灯 熄灭。（操作过程中所有电路元件均完好无损）
（ 10题图） （11题图） （12题图）
11.下课铃响了，“路队出行、不拥挤”是一个学生的良好习惯，能避免踩踏事件的发生。站在楼上的小张同学说，向前行走的同学就像电荷一样，定向运动着，形成了电流。实验课上他用丝绸摩擦过的玻璃棒去接触不带电的验电器时，验电器的金属箔张开（如图），接触瞬间电流的方向是 （选填金属球到玻璃棒”或“玻璃棒到金属球”）。
12.如图所示电路，电源电压恒定，闭合开关S，移动滑动变阻器的滑片至某位置，定值电阻R0消耗的功率为P0；再次移动滑片至另一位置，R0消耗的功率为，此时电压表的示数为2V。若前后两次滑动变阻器消耗的功率相同，且P:P0'=1:9,则电源电压U为 V。
三、作图题（本题共3个小题，每小题2分，共6分）
13.根据如图所示的实物图，在虚线框内画出对应的电路图。
（13题图）
14.如图，电源电压保持不变，虚线框内的电路中接有两个阻值相同的电阻。当开关S由闭合到断开时，电流表的示数减小到一半。请在虚线框内画出连接的电路图。
（14题图）
15.如图甲所示是“测量小灯泡额定功率”实验的实物电路图，请在虚线框乙中画出对应的电路图。

甲 (15题图)
乙
四、简答题（本题共2个小题，每小题3分，共6分）
16、某市场有甲、乙两种容积相同的电热水壶，额定电压均为220V，甲的额定功率为800W，乙的额定功率为1500W。请你从下列不同角度，作出选择并说明选购理由。
(1)烧开质量、初温相同的水，从烧水快的角度考虑，应选购哪种电热水壶？说明理由；
(2)家庭电路的电压是220V，若室内插座的额定电流是5A，用该插座给电热水壶供电，从安全用电的角度考虑，应选购哪种电热水壶？请写出计算、比较过程和结论。
17.“蓄能电站”是电网为合理用电、提高电力的经济效益而设计修建的，它的工作原理是
在深夜处于用电低谷时，利用过剩的电能，通过水泵把下游水库的水抽到高处的上游水
库内；白天则通过开启闸门放水发电，以补充电能的不足。我国陆续兴建了许多“蓄能
电站”，改善了电网的供电质量。
（1）请分析“蓄能电站”在蓄水和发电过程中的能量转化。
（2)知道了“蓄能电站”的工作原理，你认为修建“蓄能电站”在选址时，对自然条件有什么要求？(请写出一条)
五、实验题（本题共3个小题，第18题8分，第19、20题各10分，共28分）
18.小华用电压表、电流表、滑动变阻器、导线、开关及新的干电池等实验器材，测量额定电
压为2.5V小灯泡L的额定功率。
（18题图）
（1)小华连接的电路如图甲所示，闭合开关S，发现小灯泡L发光暗淡，观察电压表、电流表均有示数，滑动滑动变阻器的滑片P，电压表、电流表示数均不变，出现这种现象的原因是
(2)小华改正实验错误后，滑动变阻器滑片P滑动到某一位置时，电压表的示数如图乙所示，为了测量小灯泡L的额定功率，应将滑动变阻器接人电路的阻值调 （选填“大"或“小")；
（3)当小灯泡正常发光时，电流表示数如图丙所示，则电流表的示数为 A,小灯泡L的额定功率为 W。
19.小吉同学做"探究导体中电流跟电阻关系"的实验，实验器材有：学生电源(6V)、电流表（0~0.6A，0~3A）、电压表（0~3V，0~15V）、定值电阻（5Ω、10Ω、20Ω各一个）开关、两个滑动变阻器（甲标有"50Ω 2A”，乙标有"10Ω 2A")和导线若干，请作答。
R
P

（19题（1）图）
（1）请根据图所示的电路图用笔画线代替导线，将图所示的实物图连接完整：
（2）闭合开关前，应将滑动变阻器滑片P移到 端；（选填“A”或“B”）
（3)实验中依次接人三个定值电阻，调节滑动变阻器的
滑片，保持电压表示数不变，记下电流表的示数，利
用描点法得到如图所示的电流随电阻R变化的
图像。由图像可以得出结论：电压一定时，导体中的
电流跟导体的电阻成 （选填“正比”或“反比。）
（4）上述实验中，小吉用R=52电阻做完实验后，保持
滑动变阻器滑片的位置不变，把R换为102的电阻
接入电路，闭合开关，移动滑动变阻器的滑片，使电
压表示数为 V时，读出电流表的示数；
（5）为顺利完成整个实验，应该选择的滑动变阻器是 （选填“甲”或“乙”）。
20.如图甲所示是“探究不同物质吸热升温的现象实验装置，小明用两个相同的容器（图中用虚线框表示）分别装入质量相等的A、B两种液体，用相同的装置加热。
乙图
甲图
20题图

(1)从实验效果考虑，本实验选择 （选填“烧杯”或“易拉罐”）作为盛放液体的容器较好；
(2)两种液体吸收热量的多少可通过 （选填“液体升高的温度”或“加热时间”）比较；
(3)根据实验数据绘制的温度与时间的关系图像如图乙所示，分析图像可知：质量相等的A和B两种液体吸收的热量在升高相同温度时， （选填“A"或“B”）吸收的热量较少；质量相等的A和B两种液体，在吸收相同热量时， （选填“A"或“B”）升温较低;
(4)冬天，小明想自制一个暖手袋，若只能从A或B中选一种液体装入暖手袋中作为供热物质，
则应选择 （选填“A"或“B”）。
六、综合题（本题共2个小题，第21题8分，第22题8分，共16分。解答时需要写出必要的文字说明、计算公式及过程，若只写出计算结果将不得分。）
21.2023年11月24日10时18分，贵阳经金沙至古蔺（黔川界）高速公路（贵金高速）正式通车运营。大大缩短了金沙至贵阳的行驶时间。乐于观察的小艾同学发现路上有许多新型混动汽车。上网查询到，新型混合动力汽车具有节能、低排放等优点，当混合动力汽车启动时，内燃机不工作，蓄电池向车轮输送能量，当需要高速行驶或蓄电池电能过低时，内燃机启动，既可以向车轮输送能量，又可以给蓄电池充电，车速与所受阻力的关系如图所示。在某次测试中，由内燃机提供能量，汽车以50km/h的速度匀速行驶了0.5h，
同时蓄电池的电能增加了5.12×107J。求：
（1）此次测试中，该汽车通过的路程是多少？
（2）此次测试中，该汽车牵引力做了多少功？
（3）若所用燃料的热值为4.5×107J/kg，此次
测试过程中消耗8kg燃料（假设燃料完全燃烧），
该汽车内燃机的效率是多大？
22小明设计了一个声音分贝测试仪，其原理如图甲所示，R为声敏电阻，其阻值随声音强度等级N的变化关系如图乙所示，R0是阻值为100Ω的定值电阻，电源电压为6V，利用电压表作为声音分贝仪表盘。闭合开关S，试问：
（1）当电压表示数为2V时，其对应的声音强度等级为多少？
（2）当响度为80dB时，R0的电功率是多少？
（3）电流表的量程是0~50mA，电压表的量程是0~3V.在确保电路安全的情况下，此声音分贝测试仪能够测量的声音强度等级范围是多少？
乙
