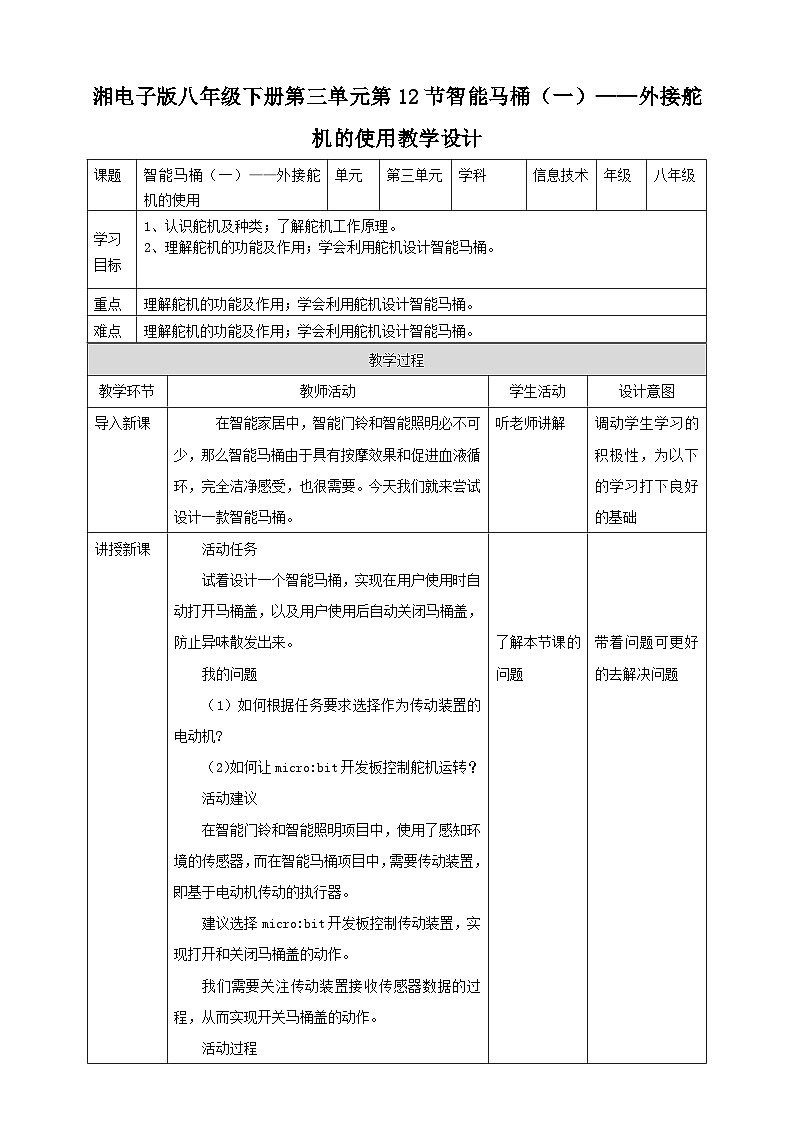

初中信息技术湘电子版（2019）八年级下册第12节 智能马桶(一)——外接舵机的使用教案

这是一份初中信息技术湘电子版（2019）八年级下册第12节 智能马桶(一)——外接舵机的使用教案，共5页。教案主要包含了编程实现舵机的控制，调试程序，提出修改方案，小组交流等内容，欢迎下载使用。

课题
智能马桶（一）——外接舵机的使用
单元
第三单元
学科
信息技术
年级
八年级
学习
目标
认识舵机及种类；了解舵机工作原理。
理解舵机的功能及作用；学会利用舵机设计智能马桶。
重点
理解舵机的功能及作用；学会利用舵机设计智能马桶。
难点
理解舵机的功能及作用；学会利用舵机设计智能马桶。
教学过程
教学环节
教师活动
学生活动
设计意图
导入新课
在智能家居中，智能门铃和智能照明必不可少，那么智能马桶由于具有按摩效果和促进血液循环，完全洁净感受，也很需要。今天我们就来尝试设计一款智能马桶。
听老师讲解
调动学生学习的积极性，为以下的学习打下良好的基础
讲授新课
活动任务
试着设计一个智能马桶，实现在用户使用时自动打开马桶盖，以及用户使用后自动关闭马桶盖，防止异味散发出来。
我的问题
（1）如何根据任务要求选择作为传动装置的电动机?
（2）如何让micr:bit开发板控制舵机运转？
活动建议
在智能门铃和智能照明项目中，使用了感知环境的传感器，而在智能马桶项目中，需要传动装置，即基于电动机传动的执行器。
建议选择micr:bit开发板控制传动装置，实现打开和关闭马桶盖的动作。
我们需要关注传动装置接收传感器数据的过程，从而实现开关马桶盖的动作。
活动过程

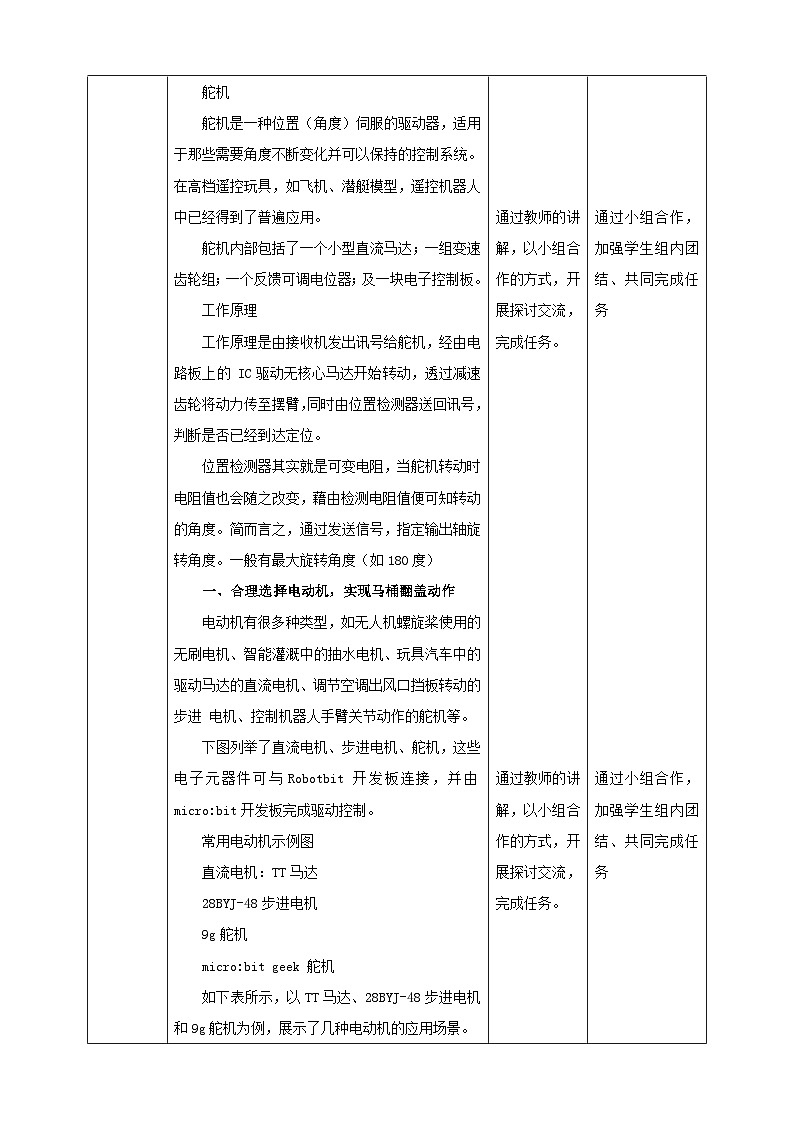

舵机
舵机是一种位置（角度）伺服的驱动器，适用于那些需要角度不断变化并可以保持的控制系统。在高档遥控玩具，如飞机、潜艇模型，遥控机器人中已经得到了普遍应用。
舵机内部包括了一个小型直流马达；一组变速齿轮组；一个反馈可调电位器；及一块电子控制板。
工作原理
工作原理是由接收机发出讯号给舵机，经由电路板上的 IC驱动无核心马达开始转动，透过减速齿轮将动力传至摆臂，同时由位置检测器送回讯号，判断是否已经到达定位。
位置检测器其实就是可变电阻，当舵机转动时电阻值也会随之改变，藉由检测电阻值便可知转动的角度。简而言之，通过发送信号，指定输出轴旋转角度。一般有最大旋转角度（如180度）
一、合理选择电动机，实现马桶翻盖动作
电动机有很多种类型，如无人机螺旋桨使用的无刷电机、智能灌溉中的抽水电机、玩具汽车中的驱动马达的直流电机、调节空调出风口挡板转动的步进 电机、控制机器人手臂关节动作的舵机等。
下图列举了直流电机、步进电机、舵机，这些电子元器件可与Rbtbit 开发板连接，并由micr:bit开发板完成驱动控制。
常用电动机示例图
直流电机：TT马达
28BYJ-48步进电机
9g舵机
micr:bit geek 舵机
如下表所示，以TT马达、28BYJ-48步进电机和9g舵机为例，展示了几种电动机的应用场景。
舵机主要应用于有角度控制要求的场景，由于马桶盖活动的角度范围为 0°〜100°，需要依靠电动机控制角度打开马桶盖，同时使马桶盖能停止在一定的角度上，因此适合选择舵机作为控制马桶的电动机。
二、编程实现舵机的控制
我们使用9g舵机连接Rbtbit扩展板实现马桶盖开关动作。
图中的micrrbit geek舵机也可以使用 9g舵机的驱动芯片完成驱动。
舵机与Rbtbit扩展板连线方式如图所示。
区分舵机信号线
5V 正极(红色线) GND 负极(棕色线) G5 信号(橙色线)
舵机内部有驱动电路，所以信号线可以直接接普通I/O口。如果控制部分和电源部分是分开的，两者一定要共地（GND要一起）
通过对makecde进行扩展增加了 Rbtbit方块后，可以使用Rbtbit方 块的舵机编程方块完成舵机驱动程序编写。
如图所示舵机间歇性转动程序示例，舵机从0°到90°为一个转动周期，进行间歇性转动，间歇周期为1秒。
想一想
思考为什么两次舵机驱动之间需要加一个延迟时间，以及如何确定舵机的0°位置。
三、根据传感器数据驱动舵机转动的程序编写
在“智能照明”作品中使用过人体红外传感器判断是否有人在室内，在智能马桶中同样可以使用人体红外传感器判断是否有人使用马桶。
当人体红外传感器感应到人体时，控制舵机打开马桶盖；当无人时，控制舵机关闭马桶盖。
为了更好地梳理程序执行过程，可以绘制程序流程图，在图形画面中呈现程序执行的各个环节。
根据如图所示的内容，请使用纸和笔将流程图绘制完整
试一试
尝试根据流程图完成编写程序
说一说
展示你在智能马桶中编写的应用程序，说说你的亮点在哪里。
四、调试程序，提出修改方案
针对micr:bit连接的电子元器件和流程图的逻辑对程序进行调试，观察智能马桶作品的实际效果，通过调试不断完善作品。
调试中程序是否满足如下要求：
1.当有人活动时，舵机控制的马桶盖能否准确抬起？□是 □否
2.舵机抬起或落下时，能否准确控制旋转角度？□是 □否
五、小组交流、优化方案
小组间互相介绍并体验使用舵机完成的智能马桶作品，发现作品的亮点， 为对方提出意见和改进建议。
针对改进意见重新对程序结构进行梳理和修正， 完成程序的优化。
议一议
展示你对舵机使用的创意思路，看看舵机还能用在其他哪些地方？尝试使用舵机实现更多的创意功能。
资料
舵机
从舵机的名字可以看出，舵机如同船只的舵一样，用于控制角度。
舵机分为很多种，根据是否能够连续旋转，分为有限旋转舵机和连续旋转舵机。
连续旋转舵机只能连续旋转，不能控制旋转角度，类似于其他 电机；有限旋转舵机，可以控制旋转角度，但是旋转角度有限制。
两类舵机的主要区别如下表所示。
课堂练习
实现动作的电子元器件除了舵机外，还有其他电机。思考一下，这些实现动作的电子元器件如何与作品进行结合？对于我们即将完成的智能马桶，还有哪些功能能够实现智能控制？
了解本节课的问题
通过教师的讲解，以小组合作的方式，开展探讨交流，完成任务。

通过教师的讲解，以小组合作的方式，开展探讨交流，完成任务。
通过教师的讲解，以小组合作的方式，开展探讨交流，完成任务。
学生小组间讨论，共同完成任务。
通过教师的讲解，以小组合作的方式，开展探讨交流，完成任务。
学生小组间讨论，共同完成任务。
学生小组间讨论，共同完成任务。
通过教师的讲解，以小组合作的方式，开展探讨交流，完成任务。
学生小组间讨论，共同完成任务。
通过教师的讲解，以小组合作的方式，开展探讨交流，完成任务。
学生小组间讨论，共同完成任务，并分组汇报。
带着问题可更好的去解决问题
通过小组合作，加强学生组内团结、共同完成任务
通过小组合作，加强学生组内团结、共同完成任务
通过小组合作，加强学生组内团结、共同完成任务
锻炼学生的语言组织能力和表达的能力。
通过小组合作，加强学生组内团结、共同完成任务
锻炼学生的语言组织能力和表达的能力。
锻炼学生的语言组织能力和表达的能力。
通过小组合作，加强学生组内团结、共同完成任务
锻炼学生的语言组织能力和表达的能力。
通过小组合作，加强学生组内团结、共同完成任务
培养学生独立完成练习的能力。
课堂小结
总结本节课所学内容
学生回答
梳理本节课的知识点，完成学习目标，培养学生总结概况能力
板书设计
一、合理选择电动机，实现马桶翻盖动作
二、编程实现舵机的控制
三、根据传感器数据驱动舵机转动的程序编写
四、调试程序，提出修改方案
五、小组交流、优化方案
