人教版物理八年级下册 综合复习与测试小专题八 课件
展开
这是一份人教版物理八年级下册 综合复习与测试小专题八 课件，共13页。

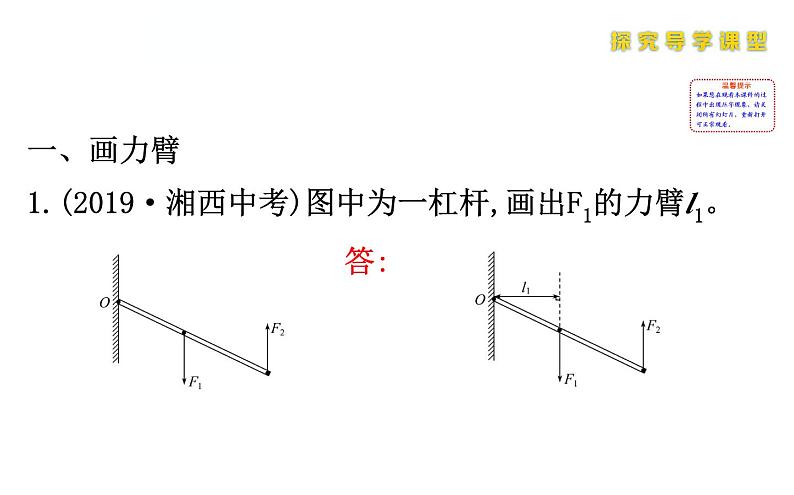

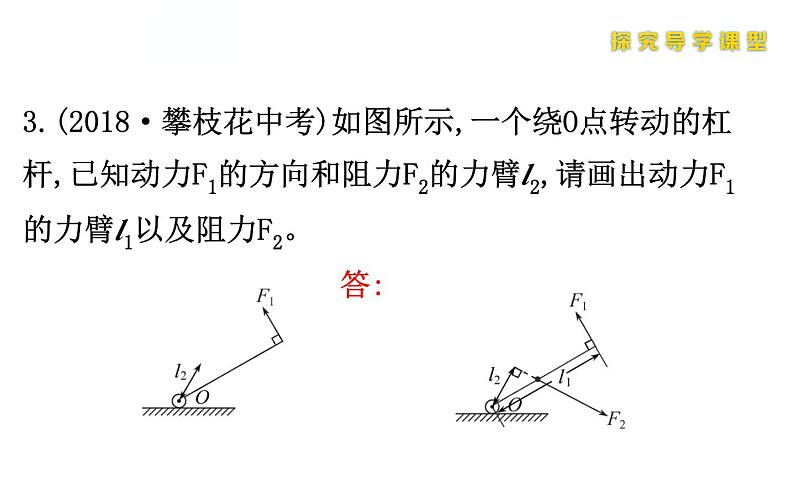

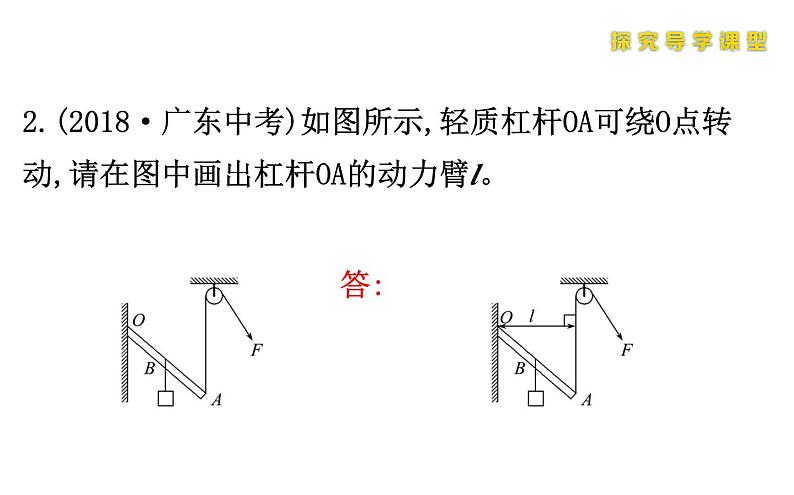

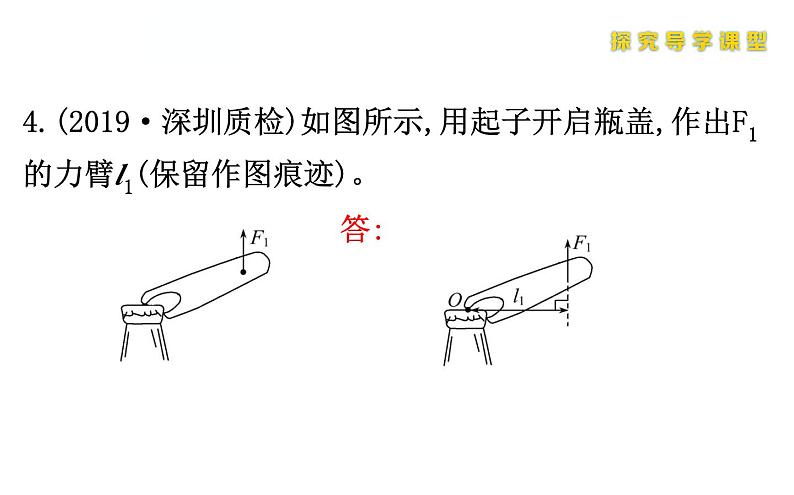

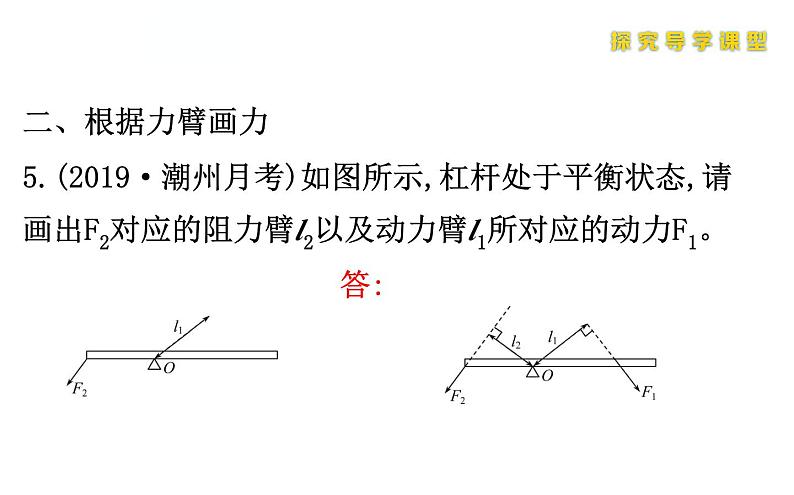

小专题八 简单机械的作图一、画力臂1.(2019·湘西中考)图中为一杠杆,画出F1的力臂l1。 答: 2.(2018·广东中考)如图所示,轻质杠杆OA可绕O点转动,请在图中画出杠杆OA的动力臂l。 答:3.(2018·攀枝花中考)如图所示,一个绕O点转动的杠杆,已知动力F1的方向和阻力F2的力臂l2,请画出动力F1的力臂l1以及阻力F2。 答:4.(2019·深圳质检)如图所示,用起子开启瓶盖,作出F1的力臂l1(保留作图痕迹)。 答:二、根据力臂画力5.(2019·潮州月考)如图所示,杠杆处于平衡状态,请画出F2对应的阻力臂l2以及动力臂l1所对应的动力F1。 答:6.(2019·威海中考)图中是一种活塞式抽水机的示意图,其中手柄AOB是一个杠杆,杠杆在动力F1的作用下绕O点匀速转动,请在图中画出杠杆在B点受到阻力的示意图和F1的力臂。 答:三、画最小力7.(2019·苏州一模)如图所示的杠杆,画出力F2的力臂和作用在A处使其保持平衡的最小力F1的方向。 答:8.(2019·眉山中考) 如图所示,用一根硬棒搬动一个石块,棒的上端A是动力的作用点,若要用最小的力搬动石块,请标出杠杆的支点O,并画出最小动力F的示意图。 答:9.(2019·凉山中考)如图所示,现使用最小的力F1使杠杆在图示位置平衡,请画出F1及其对应的力臂l1。 答:10.(2019·深圳中考)如图所示,在C点用力把桌腿A抬离地面时,桌腿B始终没有移动,请在C点画出最小作用力的示意图。 答:四、滑轮组的绕绳11.(2019·淮安中考)画出使用滑轮组提升物体时最省力的绳子绕法。 答:12.(2019·广东模拟)要用滑轮组将陷在泥中的汽车拉出来,试在图中画出最省力的绕绳方法。 答:
