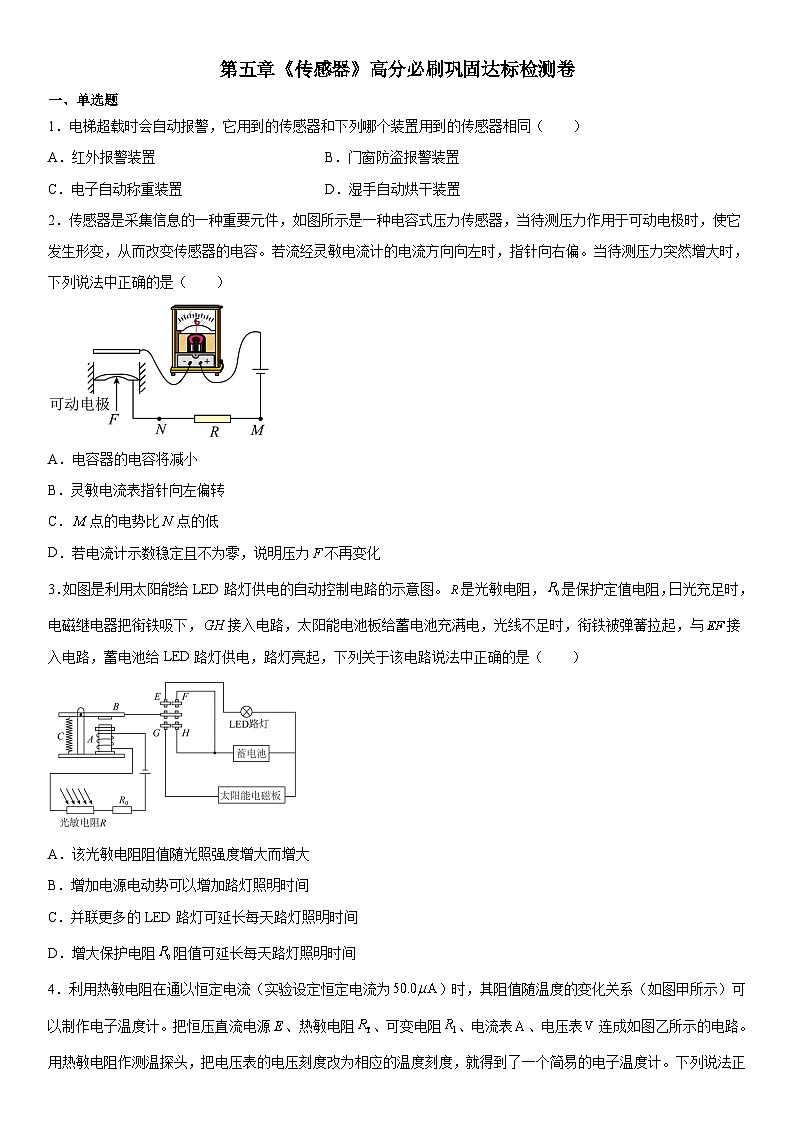

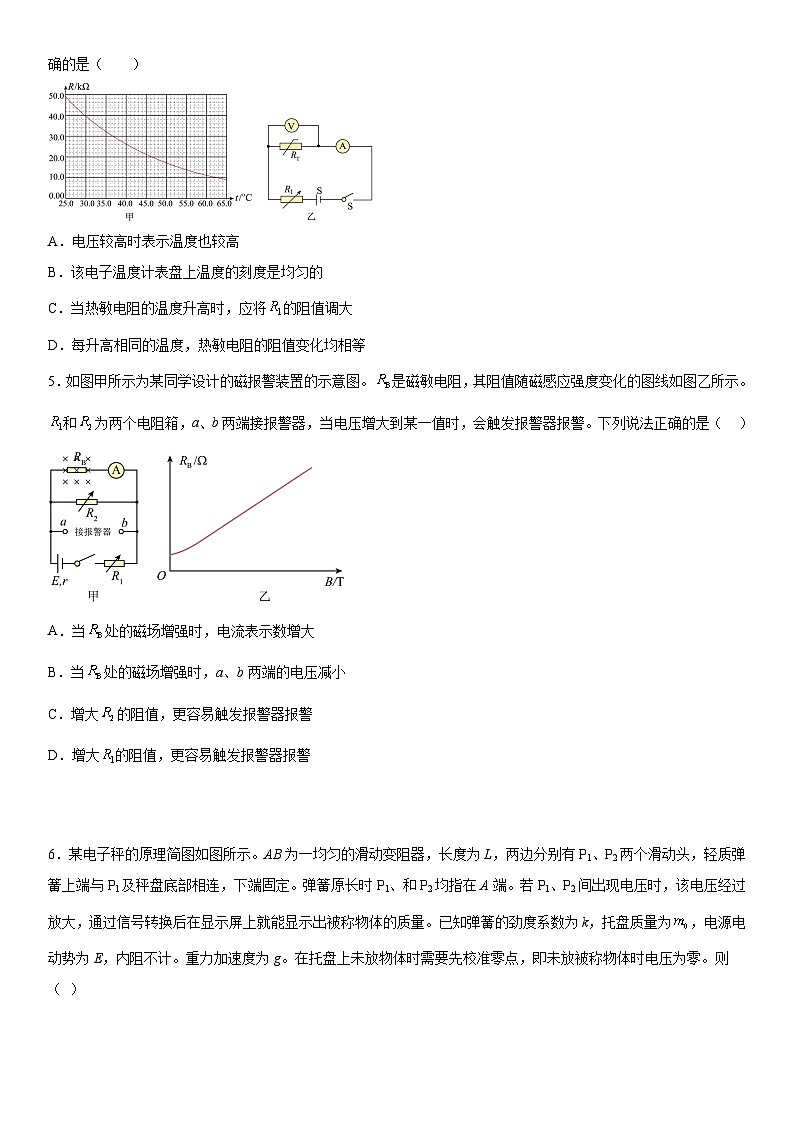

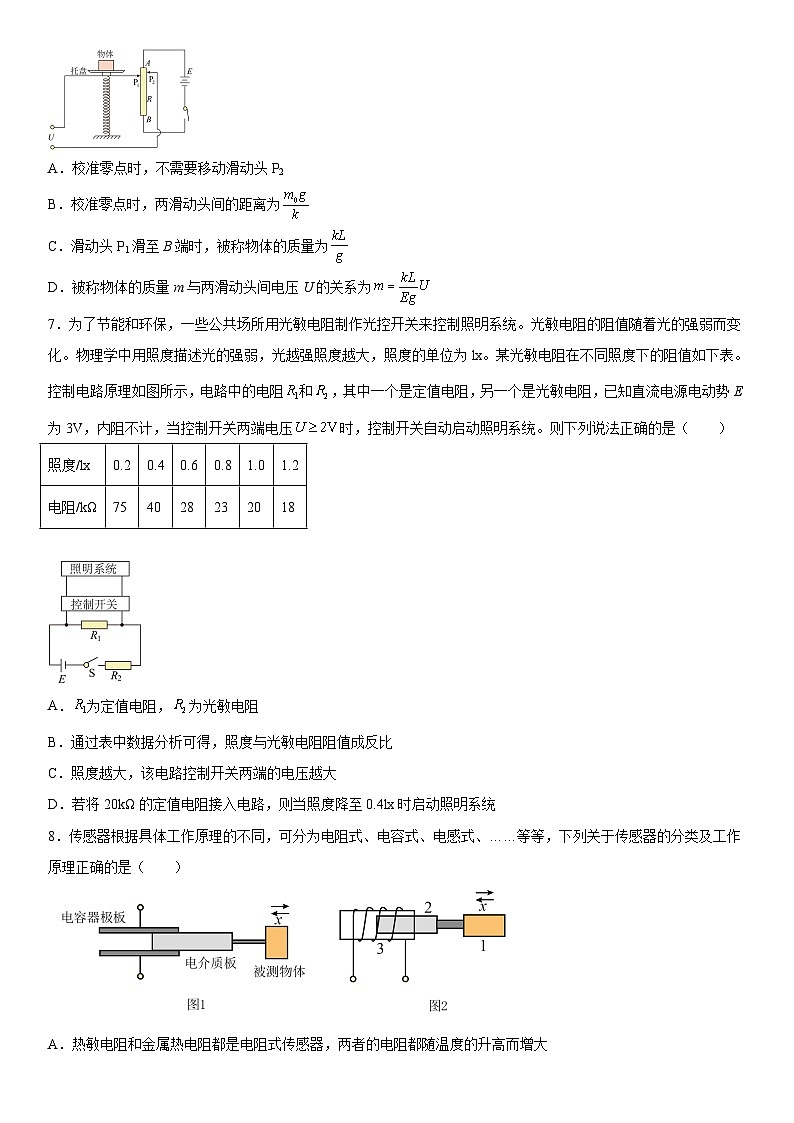

第五章《传感器》高分必刷巩固达标检测卷一、单选题1．电梯超载时会自动报警，它用到的传感器和下列哪个装置用到的传感器相同（　　）A．红外报警装置 B．门窗防盗报警装置C．电子自动称重装置 D．湿手自动烘干装置2．传感器是采集信息的一种重要元件，如图所示是一种电容式压力传感器，当待测压力作用于可动电极时，使它发生形变，从而改变传感器的电容。若流经灵敏电流计的电流方向向左时，指针向右偏。当待测压力突然增大时，下列说法中正确的是（　　）A．电容器的电容将减小B．灵敏电流表指针向左偏转C．点的电势比点的低D．若电流计示数稳定且不为零，说明压力不再变化3．如图是利用太阳能给LED路灯供电的自动控制电路的示意图。是光敏电阻，是保护定值电阻，日光充足时，电磁继电器把衔铁吸下，接入电路，太阳能电池板给蓄电池充满电，光线不足时，衔铁被弹簧拉起，与接入电路，蓄电池给LED路灯供电，路灯亮起，下列关于该电路说法中正确的是（　　）A．该光敏电阻阻值随光照强度增大而增大B．增加电源电动势可以增加路灯照明时间C．并联更多的LED路灯可延长每天路灯照明时间D．增大保护电阻阻值可延长每天路灯照明时间4．利用热敏电阻在通以恒定电流（实验设定恒定电流为）时，其阻值随温度的变化关系（如图甲所示）可以制作电子温度计。把恒压直流电源、热敏电阻、可变电阻、电流表、电压表连成如图乙所示的电路。用热敏电阻作测温探头，把电压表的电压刻度改为相应的温度刻度，就得到了一个简易的电子温度计。下列说法正确的是（　　）A．电压较高时表示温度也较高B．该电子温度计表盘上温度的刻度是均匀的C．当热敏电阻的温度升高时，应将的阻值调大D．每升高相同的温度，热敏电阻的阻值变化均相等5．如图甲所示为某同学设计的磁报警装置的示意图。是磁敏电阻，其阻值随磁感应强度变化的图线如图乙所示。和为两个电阻箱，a、b两端接报警器，当电压增大到某一值时，会触发报警器报警。下列说法正确的是（    ）A．当处的磁场增强时，电流表示数增大B．当处的磁场增强时，a、b两端的电压减小C．增大的阻值，更容易触发报警器报警D．增大的阻值，更容易触发报警器报警6．某电子秤的原理简图如图所示。AB为一均匀的滑动变阻器，长度为L，两边分别有P1、P2两个滑动头，轻质弹簧上端与P1及秤盘底部相连，下端固定。弹簧原长时P1、和P2均指在A端。若P1、P2间出现电压时，该电压经过放大，通过信号转换后在显示屏上就能显示出被称物体的质量。已知弹簧的劲度系数为k，托盘质量为，电源电动势为E，内阻不计。重力加速度为g。在托盘上未放物体时需要先校准零点，即未放被称物体时电压为零。则（  ）A．校准零点时，不需要移动滑动头P2B．校准零点时，两滑动头间的距离为C．滑动头P1滑至B端时，被称物体的质量为D．被称物体的质量m与两滑动头间电压U的关系为7．为了节能和环保，一些公共场所用光敏电阻制作光控开关来控制照明系统。光敏电阻的阻值随着光的强弱而变化。物理学中用照度描述光的强弱，光越强照度越大，照度的单位为lx。某光敏电阻在不同照度下的阻值如下表。控制电路原理如图所示，电路中的电阻和，其中一个是定值电阻，另一个是光敏电阻，已知直流电源电动势E为3V，内阻不计，当控制开关两端电压时，控制开关自动启动照明系统。则下列说法正确的是（　　）A．为定值电阻，为光敏电阻B．通过表中数据分析可得，照度与光敏电阻阻值成反比C．照度越大，该电路控制开关两端的电压越大D．若将20kΩ的定值电阻接入电路，则当照度降至0.4lx时启动照明系统8．传感器根据具体工作原理的不同，可分为电阻式、电容式、电感式、……等等，下列关于传感器的分类及工作原理正确的是（　　）A．热敏电阻和金属热电阻都是电阻式传感器，两者的电阻都随温度的升高而增大B．图1所示的传感器是电容式传感器，当被测物体向右运动时，电容器的电容增大C．图2所示的传感器是电感式传感器，当被测物体向右运动时，电感线圈的自感系数增大D．金属电阻应变片是电阻式传感器，当应变片上的金属丝受到拉力时，应变片的电阻增大9．压敏电阻的阻值随所受压力的增大而减小，利用压敏电阻可以设计一个电路来判断升降机的运动情况，其工作原理图如图甲所示。将压敏电阻固定在升降机底板上，其上放置一个绝缘物块。0～t1时间内升降机匀速下降，从时刻开始，电流表中电流随时间变化的情况如图乙所示，下列说法中正确的是（　　）A．t1～t2时间内，升降机加速度的大小可能先减小后增大B．t2～t3时间内，升降机处于静止状态C．t3～t4时间内，升降机可能处于失重状态D．t3～t4时间内，升降机可能一直减速下降10．利用光敏电阻制作的光传感器，可以记录传送带上工件的输送情况。如图甲所示是光电计数器的工作示意图，其中A是发光仪器，B是传送带上的物品，R1为光敏电阻（有光照时电阻为4Ω，无光照时电阻为100Ω），R2为定值电阻，电源内阻不计；图乙是输出电信号与时间的关系。则下列说法正确的是（　　）A．当有光照射R1时，信号输出端获得高电压B．当有光照射R1时，R1的功率将变小C．选用20Ω定值电阻，信号输出端获得的高电压最小D．选用20Ω定值电阻，一个周期内定值电阻R2两端电压差最大二、多选题11．教学楼过道灯是由声传感器和光传感器同时来控制的，在夜晚天黑时，用力拍掌灯就亮了；而白天怎样用力拍掌，灯都不能亮．其原理图如图所示，下列关于声传感器和光传感器的说法正确的（    ）A．白天有光照时，光传感器自动闭合B．夜晚无光照时，光传感器自动闭合C．有人走动或发出声音时，声传感器自动闭合D．无人走动或没有声音时，声传感器自动闭合12．如图为“电容测厚传感器”系统的原理图．当被轧金属板材的厚度相对于要求值发生变化时，电容传感器的电容C发生变化．C的变化通过测量电路后．一方面由仪表读出板材厚度，另一方面通过反馈电路将偏差信号传送给压力调节器，使板材的厚度控制在规定的范围内．若仅改变电容器的正对面积S或板材厚度h，可使电容C增大的是（    ）A．h减小 B．h增大 C．S减小 D．S增大13．如图所示为一保温箱温度报警器的简化电路图，电源电动势为E，内阻为r，不计电压表和电流表内阻对电路的影响，当电键闭合后，两小灯泡（电阻保持不变）均能发光，为热敏电阻（阻值随温度的升高而减小），下列说法正确的是（　　）A．当保温箱的温度升高时，电流表A的读数变大B．当保温箱的温度升高时，灯泡变暗、变亮C．电压表V的读数变小，说明保温箱的温度降低D．不管保温箱的温度升高还是降低，电压表的读数变化量和电流表的读数变化量之比不变14．随着生活水平的提高，电子秤已经成为日常生活中不可或缺的一部分，电子秤的种类也有很多，如图所示是用平行板电容器制成的厨房用电子秤及其电路简图。称重时，把物体放到电子秤面板上，压力作用会导致平行板上层膜片电极下移。则（　　）A．电容器储存的电能增大B．电容器的电容减小，带电荷量减小C．膜片下移过程中，电流表有a到b的电流D．电子秤是一个压力传感器，稳定后电容器两板间电压等于电源电动势15．为保证师生用电安全，学校电路系统中安装有由热敏电阻制成的温度监测器，如图所示为理想变压器，原、副线圈匝数比为，原线圈接交流电压，图中电压表和电流表为理想电表，为阻值随温度的升高而减小的热敏电阻，为定值电阻，则下列说法正确的是（　　）A．变压器输入与输出功率之比为 B．变压器副线圈中电流的频率为C．当处温度升高时，电压表示数不变 D．当处温度升高时，电流表示数减小16．如图是苹果自动分拣装置的示意图。该装置把大小不同的苹果，按一定质量标准自动分拣为大苹果和小苹果。为压力传感器。为可调电阻，两端电压越大，电磁铁对分拣开关的衔铁吸引越强（　　）A．压力越大越大B．压力越大越小C．调节的大小可以起到保护电路的作用D．调节的大小可以改变苹果筛选的标准17．货梯设置了超载自动报警系统，其简化电路如图所示，货梯电源箱底层装有压敏电阻，为滑动变阻器，K为动触点，A、B为静触点。当出现超载情况时，电铃将发出报警声，以下说法正确的是（　　）A．电磁铁的上端为N极B．压敏电阻的阻值随压力的增大而增大C．压敏电阻的阻值增大，电磁铁的磁性减弱D．如果要使货梯设定的超载质量变大，那么滑动变阻器的滑片P向右滑动三、实验题18．2022年北京冬奥会室内赛场利用温度传感器实时监控赛场温度，而温度传感器的主要部件是热敏电阻。某探究小组网购了一个热敏电阻，设计了一个简易的“过热自动报警电路”。（1）为了测量热敏电阻的阻值随温度变化的关系，该小组设计了如图甲所示的电路，他们的实验步骤如下：①先将单刀双掷开关S掷向1，调节热敏电阻的温度，记下电流表的相应示数；②然后将单刀双掷开关S掷向2，调节电阻箱R使电流表的读数为______，记下电阻箱相应的示数；③逐步升高温度的数值，每一温度下重复步骤①②；④根据实验测得的数据，作出了热敏电阻的阻值随温度t变化的图像如图乙所示。（2）该小组设计的“过热自动报警电路”如图丙所示，电源的电动势为E＝3V，电源内阻可忽略，继电器线圈用漆包线绕成，阻值为。将热敏电阻安装在需要探测温度的地方，当线圈中的电流大于等于60mA时，继电器的衔铁将被吸合，警铃响起，同时指示灯熄灭。（3）图丙中警铃的接线柱C应与接线柱______（填“A”或“B”）相连，指示灯的接线柱D应与接线柱______（填“A”或“B”）相连；请计算说明，环境温度超过______℃时，警铃响起报警；若电源有一定的内阻，则警铃报警时对应的温度将______（填“升高”“降低”或“不变”）。19．在2022北京冬奥会室内赛场利用温度传感器实时监控赛场温度，温度传感器的主要部件通常是热敏电阻。某同学网购了一个热敏电阻，想用其自制一个简易电子温度计；该热敏电阻的说明书显示其电阻随温度变化关系如图甲所示。（1）该同学想判断说明书显示的电阻跟温度关系是否准确，于是用多用电表对裸露在室内的热敏电阻进行测量，结果如图乙表盘所示，即其阻值为___________，若用测量准确的温度计测定此时室温的为___________，则可判断温室下对应关系是准确的。（2）该同学利用实验室的仪器，设计了如图丙的电路图，准备在电压表表盘标注相应的温度，制成“温度计”，他进行了以下的操作。①设计实验数据记录表格如下，并将图的温度与对应的电阻值填入表中；②按照电路图连接实验仪器，闭合开关，将开关拨到___________端（选填“”或“”），按照上表电阻值，将___________（选填“电阻箱”或“热敏电阻”）调到相应阻值并将电压表读数一一对应填到上表的空格处；③将电压表读数对应的温度，标注在电压表的表盘上；④闭合开关，将开关拨到___________端（选填“”或“”），则可以使用该“温度计”测量温度了。（3）电压表示数与热敏电阻值的关系式是___________（用电路图中各物理量字母符号表示）。（4）若图丙中干电池用久了，则用该“温度计”测得的温度会出现怎样的偏差？为什么？___________20．“额温枪”被大量应用于排查高温患者，其原理是通过传感器接收红外线得出感应温度数据。某同学为了研究额温枪中某导电材料的导电规律，用该种导电材料制作成电阻较小的元件Z做实验，测量元件Z中的电流随两端电压从零逐渐增大过程中的变化规律。（1）他应选用下列哪个电路进行实验_________________；A． B．C． D．（2）为了进一步验证“额温枪”测温的准确性，该同学设计了图甲所示电路，已知电源电动势，内阻忽略不计，，热敏电阻的阻值与温度的关系如图乙所示。闭合电键后发现电压表示数为0.45V，则热敏电阻此时的温度为______________℃（保留1位小数）。四、解答题21．传感器让我们的生活变得更加便利，其基本工作原理是把非电学量转换为电学量，从而方便进行测量、传输和控制。（1）为了测量储罐中某种不导电液体液面的高度，某同学利用平行板电容器制作了一个“液位监测仪”，如图1所示，将两块平行金属板竖直插入到该液体中，液体填充在两极板之间。两极板分别用导线接到数字电容表上，数字电容表可显示出电容器的电容，从电容的变化就可以知道容器中液面高度的变化。当数字电容表示数增大时，液面高度是上升还是下降？简要说明理由。（2）如图2所示为大型电子地磅电路图。不称物体时，滑片P在端，滑动变阻器接入电路中的电阻最大，电流最小；称重物时，在压力作用下滑片P下滑，滑动变阻器接入电路中的电阻减小，电流增大。将电流表的电流刻度转换成对应的重力刻度，就可以读出被称物体的重力。已知电源电动势为，内阻不计；滑动变阻器、间距离为，最大阻值等于定值电阻的阻值；两根弹簧的总弹力大小与形变量成正比，比例系数为；电流表内阻不计。请推导所称重物的重力的大小与电流的关系式。（3）利用霍尔元件可以进行微小位移的测量。如图3甲所示，在两块磁感应强度相同、N极相对放置的磁体缝隙中放入霍尔元件，当霍尔元件处于中间位置时，磁感应强度为0，霍尔电压为0，将该点作为位移的零点，当霍尔元件沿方向移动时，同时通有如图3乙所示的恒定电流，由于不同位置处磁感应强度不同，在、表面间产生的电势差不同。在小范围内，两磁极间磁感应强度的大小与位移的大小成正比，比例系数为。已知该霍尔元件长为，宽为，厚为，单位体积中导电的电子数为，电子的电荷量为。请推导霍尔元件、表面间的电势差与位移的关系式。22．某同学设计了一种测定风力的装置，其原理如图所示，迎风板与一轻弹簧的一端N相接，穿在光滑的金属杆上，弹簧是绝缘材料制成的，其劲度系数k=1300N/m，自然长度，均匀金属杆用电阻率较大的合金制成，迎风板面积，工作时总是正对着风吹来的方向，电路中左端导线与金属杆M端相连，右端导线接在N点并可随迎风板在金属杆上滑动，且与金属杆接触良好，限流电阻的阻值，电源电动势E=12V，内阻，合上开关，没有风吹时，弹簧处于原长，电压表的示数。如果某时刻风吹迎风板使其向左压缩弹簧，电压表的示数变为。（1）求金属杆单位长度的电阻；（2）求时作用在迎风板上的风力F。照度/lx0.20.40.60.81.01.2电阻/kΩ754028232018温度（℃） 05101520阻值（Ω）1005534221385电压表读数（V）第五章《传感器》高分必刷巩固达标检测卷全解全析1．C【详解】A．红外报警装置是将光信号转化为电信号，故A错误；B．门窗防盗报警装置一般用干簧管磁性开关，将磁信号转化为电信号，故B错误；C．电子自动称重装置是将压力信号转化为电信号，故C正确；D．湿手自动烘干装置是通过改变传器的电容，控制芯片启动电机和加热装置，故D错误。故选C。2．C【详解】A．由题可知，电容器的电压不变，当待测压力突然增大时，F向上压膜片电极，由，可知d减小，电容增大，故A错误；BC．由题可知，电容器的电压不变，若F向上压膜片电极，电容增大，电量增大，电容器充电，电路中形成逆时针方向的电流，则灵敏电流计指针向右偏；电流从N流向M，故点的电势比点的低，故B错误，C正确；D．若电流计示数稳定且不为零，说明电容器正在充放电，电容器的电容变化，说明压力变化，故D错误。故选C。3．D【详解】A．日光充足时，电磁继电器把衔铁吸下，接入电路，可知电流增大了，而蓄电池电动势不变，根据闭合回路欧姆定律，控制电路的电阻变小了，因此当日光充足时，光敏电阻减小了，故A错误；B．在电阻不变的情况下增加电源电动势，控制电路电流增大，电磁继电器会把衔铁吸下，路灯不亮，因此减少了路灯照明时间，故B错误；C．LED路灯的盏数不影响控制电路，若考虑蓄电池的容量，则并联更多的LED路灯亮起时会更快地消耗电能，反而会减少路灯的照明时间，故C错误；D．增大保护电阻，减小了电流，增大了路灯照明时间，故D正确。故选D。4．C【详解】A．根据题意可知，电路通有恒定的电流，温度越高，由图甲可知，阻值越小，由可知，热敏电阻两端的电压越小，故A错误；B．由上述分析可知，电压表的示数为由甲图可知，阻值与温度不是线性关系，则电子温度计表盘上温度的刻度不是均匀的，故B错误；C．当热敏电阻的温度升高时，阻值减小，要保证电路中电流恒定，则增大，即将的阻值调大，故C正确；D．由甲图可知，阻值与温度不是线性关系，每升高相同的温度，热敏电阻的阻值变化不相等，故D错误。故选C。5．C【详解】B．当处的磁场增强时，由图像可知其阻值变大，则电路的总电阻增大，由可知总电流变小，a、b两端的电压为则a、b两端的电压增大，故B错误；A．根据并联分压可知，电流表的电流为总电流变小，而变大，则电流表示数减小，故A错误；C．因越大越容易触发报警器报警；而增大的阻值，总电阻增大，总电流变小，内阻和的电压变小，可知a、b两端的电压变大，故更容易触发报警器报警；故C正确；D．增大的阻值，总电阻增大，总电流变小，此时a、b两端的总电阻不变，则a、b两端的电压变小，要触发报警器报警更难，故D错误。故选C。6．D【详解】AB．未放被称物体时电压为零，即P1、P2两点等势，校准零点时，需要移动滑动头P2，让两滑动头间的距离为0，故AB错误；C．放被称物体质量为m1时P1滑至B端，则有解得故C错误；D．未放被称物体时，两滑动头P1、P2距A点的距离为x0放被称物体质量为m时，两滑动头P1、P2间距离为x，有由欧姆定律知两滑动头P1、P2间的电压为又由联立解得故D正确。故选D。7．D【详解】A．根据题上的控制电路原理，照度越小，的电阻需要越大，两端的电压才越大，达到2V时，和并联的控制开关启动照明系统。结合光敏电阻在不同照度下的阻值表可得，为光敏电阻，所以为定值电阻，故A错；B．通过表中数据分析可得，照度与光敏电阻阻值的乘积不为定值，所以照度与光敏电阻阻值不成反比，故B错误；C．根据题上的控制电路原理，照度越小，控制开关两端的电压越大，达到2V时，启动照明系统，故C错误；D．将20kΩ的定值电阻接入电路时，当照度降至0.4lx，此时光敏电阻的阻值为40kΩ，电源电动势为3V，根据串联电路分压关系式可得，光敏电阻两端的电压因此和并联的控制开关两端的电压也为2V，达到启动电压，启动照明系统，故D正确。故选D。8．D【详解】A．热敏电阻是用半导体材料制成，阻值随温度的升高而减小；金属热电阻的电阻率随温度的升高而增大，故A错误；B．图1所示的传感器是电容式传感器，当被测物体向右运动时，电容器极板间电介质减小，根据可知，电容器的电容减小，故B错误；C．图2所示的传感器是电感式传感器，当被测物体向右运动时，铁芯抽出，则自感系数减小，故C错误；D．金属电阻应变片是电阻式传感器，当应变片上的金属丝受到拉力时，应变片的电阻增大，故D正确。故选D。9．D【详解】A．0～t1时间内升降机匀速下降，受力平衡；t1～t2时间内电路中电流比升降机匀速下降时小，说明压敏电阻的阻值大于升降机匀速下降时压敏电阻的阻值，所受的压力小于升降机匀速下降时压敏电阻所受的压力，压力小于物块的重力由于电流先减小后增大，可知压敏电阻的阻值先增大后减小，压力的大小先减小后增大，加速度的大小先增大后减小，A错误；B．t2～t3时间内电路中的电流等于升降机匀速运动时的电流，由于t1～t2时间内升降机在加速运动，所以t2～t3时间内升降机处于匀速运动状态，B错误；C．t3～t4时间内电路中的电流大于升降机匀速运动时的电流，说明压敏电阻的阻值减小，所受的压力增大，压力大于物块的重力，物块处于超重状态，C错误；D．由图可知t3～t4时间内，电流大于匀速下降时的电流，说明压敏电阻的阻值小于匀速下降时的压敏电阻的阻值，所受的压力大于匀速下降时的所受的压力，加速度方向向上，速度向下，升降机一直减速下降，D正确。故选D。10．D【详解】A．当有光照射R1时，R1阻值变小，回路电流变大，根据U1=E-I（R2+r）R1两端的电压U1变小，信号处理系统获得低电压，故A错误；B．若将R2看做电源内阻，则当R1=R2时R1功率最大，但是由于R2阻值未知，则不能确定有光照射R1时，R1的功率如何变化，选项B错误；C．无光照射时，R1电阻较大，此时在输出端获得高电压；根据闭合电路的电压关系E=UR1+UR2则选用的定值电阻阻值越大，信号输出端获得的高电压越小；可知选用20Ω定值电阻，信号输出端获得的高电压不是最小的，选项C错误；D．根据电路结构可知，定值电阻R2两端的电压为当R1分别取得最大值和最小值时，定值电阻上的电压差最大，即由数学知识可知当即当R=20Ω时∆UR2最大，选项D正确。故选D。11．BC【详解】天亮时光控开关自动断开，天黑时闭合,有人走动发出声音，声控开关闭合；两个开关同时闭合，灯就会自动亮，所以两个开关应相互影响同时符合闭合条件。故选BC。12．BD【详解】CD．由可知，在只改变正对面积时，由于，C错误，D正确；AB．在只改变板材厚度h时效果上相当于改变了板间距离，h增大时d减小，而此时，A错误，B正确。故选BD。13．ABD【详解】AB．当保温箱的温度升高时，R1的阻值减小，外电路总电阻减小，干路电流增大，电流表A的读数变大，灯泡L2变亮，电源的内电压增加，根据闭合电路欧姆定律得知灯泡L1两端电压减小，L1变暗。故AB正确；C．根据闭合电路欧姆定律得知路端电压读数变小时，意味着外电路电阻减小，即热敏电阻的阻值减小，依题意可知保温箱的温度升高了。故C错误；D．根据可知，电压表的读数变化量和电流表的读数变化量之比为故D正确。故选ABD。14．AD【详解】AB．根据电容器表达式当两个极板的距离减小时，电容器的电容增大；再根据电容器定义式由于电容器一直和电源相连，电压不变，当电容增大时，带电荷量增大，则电容器储存的电能增加；故A正确，B错误；C．膜片下移过程中，电容器充电，则电流表有b到a的电流，故C错误；D．电子秤是一个压力传感器，当压力稳定后，电容器停止充电，电路中的电流为零，即电流表示数为零，两极板的电势差不变，等于电源的电动势，故D正确。故选AD。15．BC【详解】A．理想变压器输入与输出功率之比为1：1，故A错误；B．变压器副线圈中电流的频率不变，为故B正确；C．RT处温度升高时，不会影响变压器的输入电压值，故C正确；D．RT处温度升高时，电阻值减小，原副线圈的匝数及原线圈电压不变，则副线圈电压不变，为定值电阻，由可知，电流表示数增大，故D错误。故选BC。16．BD【详解】AB．压力越大，若越小，则总电阻越小，总电流越大，故两端电压越大，则电磁铁对分栋开关的衔铁吸引越强，所以大苹果从下面的轨道通过，小苹果从上面轨道通过，可以起到自动分拣大小苹果的效果，反之则不能，故A错误，B正确；CD．通过调节的大小，可以改变的两端的电压，则可以改变电磁铁对分栋开关的衔铁吸引力的强弱，从而改变苹果筛选的标准，故C错误，D正确。故选BD。17．CD【详解】A．由安培定则可知，电梯工作时电磁铁的上端为S极，选项A错误；B．当出现超载情况时，电铃将发出警报声，此时K触点被吸引下来，说明当出现超载情况时，电磁铁所在电路电流增大，压敏电阻的阻值应减小，所以电梯超载时报警说明压敏电阻的阻值随压力增大而减小，选项B错误；C．压敏电阻的阻值增大，电磁铁所在电路电流减小，电磁铁的磁性减弱，选项C正确；D．如果要使货梯设定的超载质量变大，则压敏电阻的阻值变小，电磁铁所在电路中的电流不变，电路的总阻值不变，那么滑动变阻器的电阻要增大，即滑片P向右滑动，选项D正确。故选CD。18．     I1     B     A     40     升高【详解】（1）[1]②实验采用替代法﹐将单刀双掷开关S掷向2，调节电阻箱R使电流表的读数为。（3）[2][3]温度升高时，热敏电阻的阻值减小，根据欧姆定律，热敏电阻的阻值减小，电路中电流就会增大，电磁铁的磁性就会增大。当环境温度超过某一值时，继电器的下触点接触，上触点分离，警铃响，所以警铃的接线柱C应与接线柱B相连，指示灯的接线柱D应与接线柱A相连。[4]当线圈中的电流时，继电器的衔铁将被吸合，警铃报警控制电路的总电阻热敏电阻由图乙可知，此时t＝40℃；[5]所以当温度时，警铃报警。当考虑电源内阻时，线圈中的电流大于等于60mA，则不变，但热敏电阻热敏电阻的阻值变小，温度升高。19．     15     8.6          电阻箱               测得的温度偏大，因电池用旧，其内阻变大，热敏电阻分得的电压变小，根据电压表读数与及对应关系可知，测得的温度偏大【详解】（1）[1]由图可知，多用电表选择的挡，则即其阻值为[2]对照图甲可知，温度约为时，电阻的阻值为；（2）②[3][4]按照电路图连接实验仪器，闭合开关，将开关拨到a端，按照上表电阻值，将电阻箱调到相应阻值并将电压表读数一一对应填到上表的空格处；④[5]闭合开关，将开关拨到，则可以使用该“温度计”测量温度了。（3）[6]根据闭合电路欧姆定律可得电压表示数（4）[7]干电池用久了，其内阻变大，根据分析可知热敏电阻分得的电压变小，根据电压表读数与及对应关系可知，测得的温度偏大。20．     A     40.0##40.1##40.2【详解】（1）[1]元件Z中的电流随两端电压从零逐渐增大过程中的变化规律，故滑动变阻器采用分压式接法；又由于电阻较小，故应该采用安培表外接法。故选A。（2）[2]当电压为0.45V时，由上面的公式可得代入数据可得由R-t图像，对应的温度为 。21．（1）见解析；（2）；（3）【详解】（1）根据平行板电容器电容决定式由于液体不导电，所以液体相当于极板间的电介质，当数字电容表示数增大时，可知液面高度上升，使得相对介电常数变大，平行板电容器电容变大。（2）设称重物时，在压力作用下使滑片P下滑，根据受力平衡可得滑动变阻器接入电路的阻值为根据闭合电路欧姆定律可得联立解得（3）设电子在霍尔元件中的定向速度大小为，则有根据电流微观表达式可得联立解得根据题意有则有22．（1）；（2）【详解】（1）无风时，电路中的电流为则此时金属杆的电阻为则金属杆单位长度的电阻为（2）当传感器的示数为时，根据闭合电路欧姆定律解得此时金属杆电阻为则此时弹簧长度为所以弹簧压缩量为根据平衡条件，此时风力为
