    劳技项目三 安全生活劳动创——智造报警器任务三 制作报警器教案及反思

    展开

    这是一份劳技项目三 安全生活劳动创——智造报警器任务三 制作报警器教案及反思,共6页。

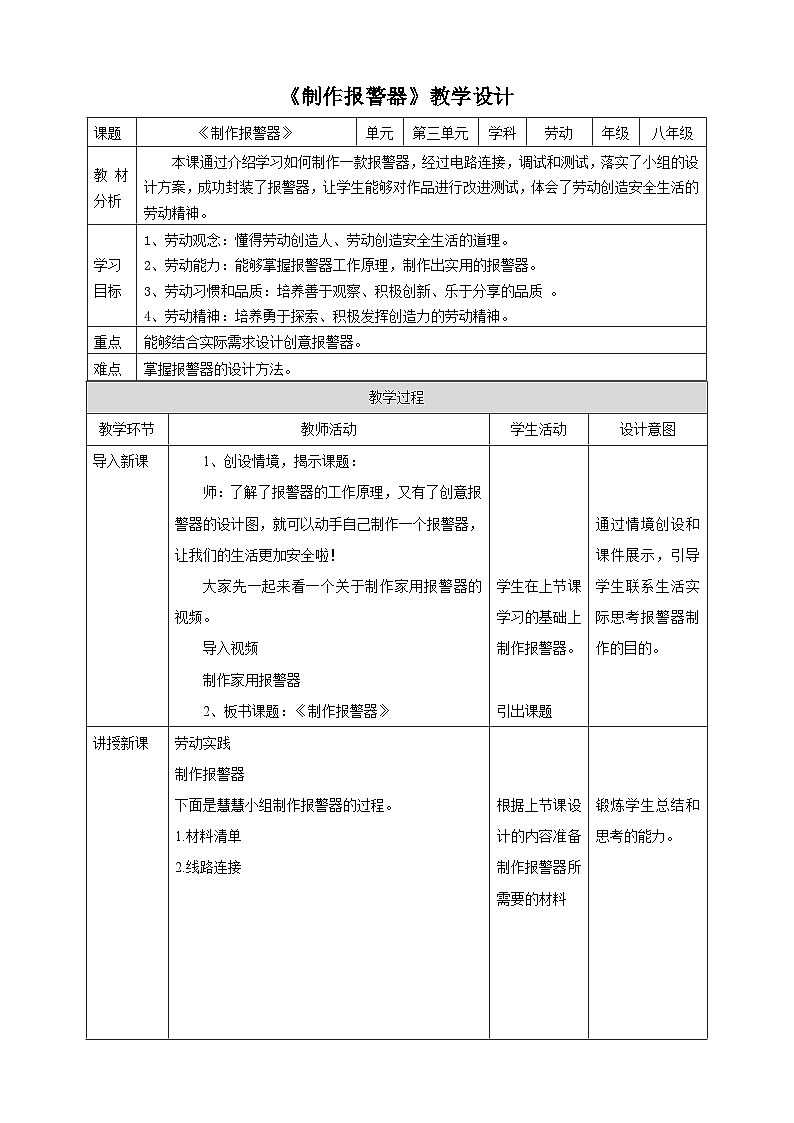

    课题
    《制作报警器》
    单元
    第三单元
    学科
    劳动
    年级
    八年级
    教材分析
    本课通过介绍学习如何制作一款报警器,经过电路连接,调试和测试,落实了小组的设计方案,成功封装了报警器,让学生能够对作品进行改进测试,体会了劳动创造安全生活的劳动精神。
    学习
    目标
    1、劳动观念:懂得劳动创造人、劳动创造安全生活的道理。
    2、劳动能力:能够掌握报警器工作原理,制作出实用的报警器。
    3、劳动习惯和品质:培养善于观察、积极创新、乐于分享的品质 。
    4、劳动精神:培养勇于探索、积极发挥创造力的劳动精神。
    重点
    能够结合实际需求设计创意报警器。
    难点
    掌握报警器的设计方法。
    教学过程
    教学环节
    教师活动
    学生活动
    设计意图
    导入新课
    1、创设情境,揭示课题:
    师:了解了报警器的工作原理,又有了创意报警器的设计图,就可以动手自己制作一个报警器,让我们的生活更加安全啦!
    大家先一起来看一个关于制作家用报警器的视频。
    导入视频
    制作家用报警器
    2、板书课题:《制作报警器》
    学生在上节课学习的基础上制作报警器。
    引出课题

    通过情境创设和课件展示,引导学生联系生活实际思考报警器制作的目的。
    讲授新课
    劳动实践
    制作报警器
    下面是慧慧小组制作报警器的过程。
    1.材料清单

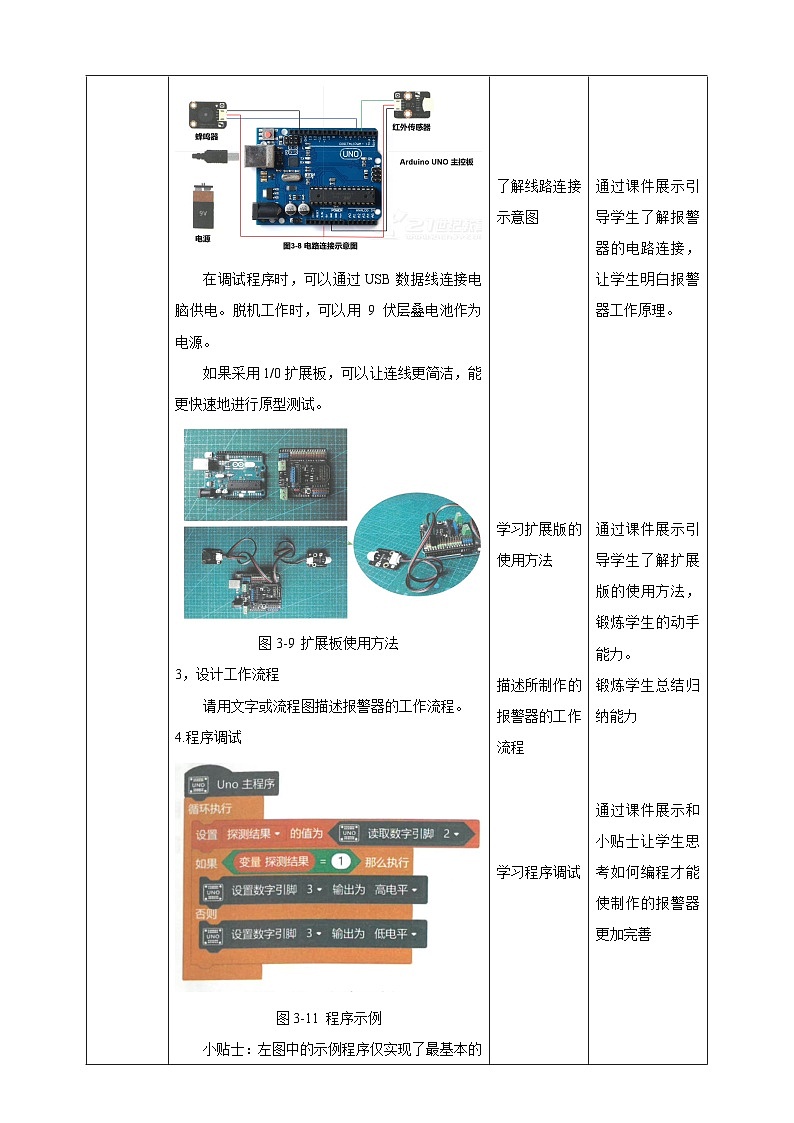

    2.线路连接
    在调试程序时,可以通过USB数据线连接电脑供电。脱机工作时,可以用 9 伏层叠电池作为电源。
    如果采用1/0扩展板,可以让连线更简洁,能更快速地进行原型测试。
    图3-9 扩展板使用方法
    3,设计工作流程
    请用文字或流程图描述报警器的工作流程。
    4.程序调试
    图3-11 程序示例
    小贴士:左图中的示例程序仅实现了最基本的功能,供参考。同学们可用熟悉的编辑器和程序设计语言编写程序,统筹软硬件设计,让作品更完善。

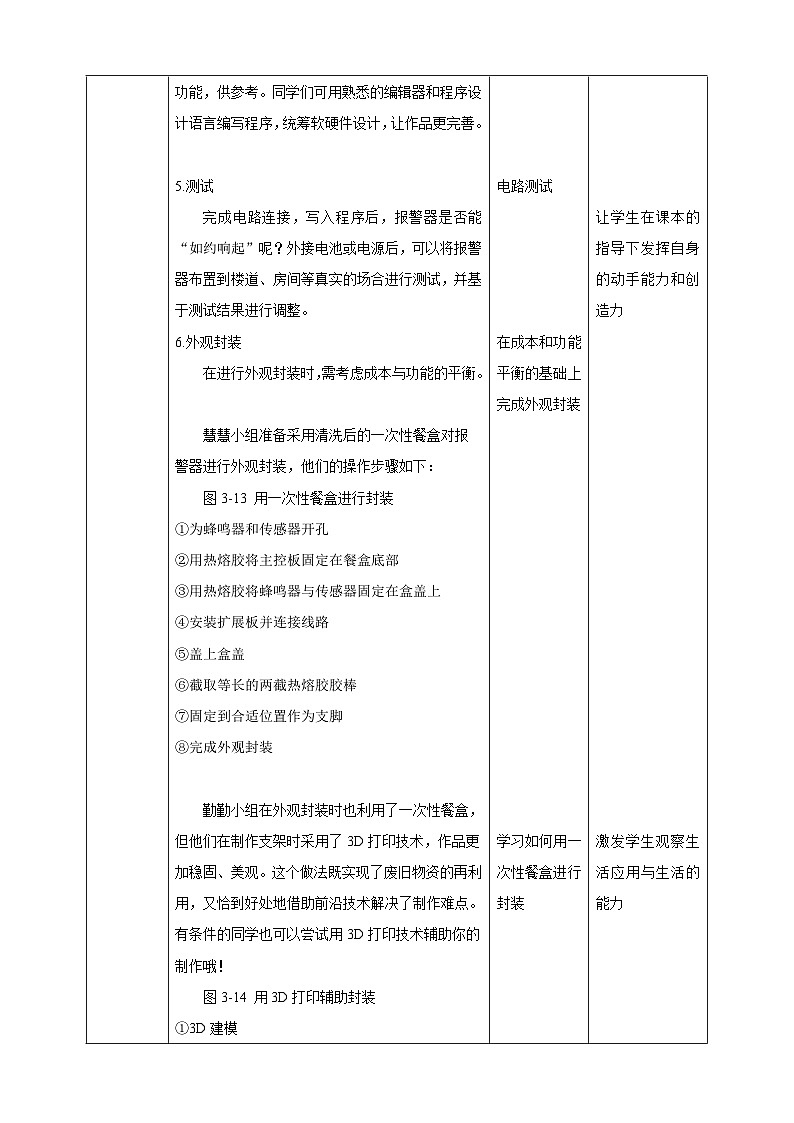

    5.测试
    完成电路连接,写入程序后,报警器是否能“如约响起”呢?外接电池或电源后,可以将报警器布置到楼道、房间等真实的场合进行测试,并基于测试结果进行调整。
    6.外观封装
    在进行外观封装时,需考虑成本与功能的平衡。
    慧慧小组准备采用清洗后的一次性餐盒对报警器进行外观封装,他们的操作步骤如下:
    图3-13 用一次性餐盒进行封装
    ①为蜂鸣器和传感器开孔
    ②用热熔胶将主控板固定在餐盒底部
    ③用热熔胶将蜂鸣器与传感器固定在盒盖上
    ④安装扩展板并连接线路
    ⑤盖上盒盖
    ⑥截取等长的两截热熔胶胶棒
    ⑦固定到合适位置作为支脚
    ⑧完成外观封装
    勤勤小组在外观封装时也利用了一次性餐盒,但他们在制作支架时采用了3D打印技术,作品更加稳固、美观。这个做法既实现了废旧物资的再利用,又恰到好处地借助前沿技术解决了制作难点。有条件的同学也可以尝试用3D打印技术辅助你的制作哦!
    图3-14 用3D打印辅助封装
    ①3D建模
    ②3D打印
    ③拼装支架
    ④完成封装
    拓展延伸
    了解3D打印技术让我们一起观看一个用3D打印制作手机支架的视频
    导入视频
    劳动拓展
    报警器并非一装了事,它也需要被悉心维护,定期检测。此外,生活中还有一些报警器并不会自动报警,而是需要人工识别警情后手动触发。
    常见的手动报警器
    地铁中的报警器
    火警报警器
    拓展延伸
    手动火灾报警按钮安装在公共场所,如建筑物走道的墙壁上、宾馆楼层服务台附近等比较醒目的地方。当确认火灾发生后,按下按钮上的玻璃面板,可向控制器发出火灾报警信号,控制器接收到报警信号后,显示出该报警按钮的编码或位置并发出报警音响。
    手动报警按钮采用大红色全塑结构,由底座和按钮面板两个部分组成,安装拆卸简单、方便,连接紧密,便于工程调试及维修更换。按钮按下后用专用的钥匙进行复位,将钥匙按锁孔位置插入,逆时针旋转45度后可复位按钮。
    请基于以下思维导图,说说在生活中如何正确合理地使用报警器,以及我们能做哪些力所能及的维护工作。
    图3-16 "正确使用报警器”思维导图
    请同学们给自己本节课的表现打个分吧!
    劳动反思
    1.一款优秀的报警器离不开同学们的反复打磨。你们在制作过程中遇到了哪些困难?是如何解决的?
    举例:
    在外观封装上不是很顺利,粘贴的牢靠度还不够,跟同组人重新用热熔胶棒将部件等粘贴至不松动,最后进行封装作业。
    2.你们制作的报警器达到了设计预期吗?还有哪些目标没有达成?你们准备如何完善?
    举例:
    基本达到,在美观程度上还需要加强。
    根据上节课设计的内容准备制作报警器所需要的材料
    了解线路连接示意图
    学习扩展版的使用方法
    描述所制作的报警器的工作流程
    学习程序调试
    电路测试
    在成本和功能平衡的基础上完成外观封装
    学习如何用一次性餐盒进行封装
    了解3D打印支架的制作
    学习3D打印步骤
    观看3D打印的视频
    了解手动报警器
    拓展学习手动火灾报警器的相关知识
    基于思维导图尝试总结报警器的相关特征
    完成评价表
    回答问题参与讨论
    锻炼学生总结和思考的能力。
    通过课件展示引导学生了解报警器的电路连接,让学生明白报警器工作原理。
    通过课件展示引导学生了解扩展版的使用方法,锻炼学生的动手能力。
    锻炼学生总结归纳能力
    通过课件展示和小贴士让学生思考如何编程才能使制作的报警器更加完善
    让学生在课本的指导下发挥自身的动手能力和创造力
    激发学生观察生活应用与生活的能力
    拓展学生的动手技能
    巩固课堂所学知识,并运用课堂知识分析
    激发学生在课外尝试制作的热情
    让学生动脑思考和课堂制作的报警器的差别
    丰富学生的知识技能
    激发学生的求知欲和探索欲
    活跃课堂气氛让学生更好地吸纳本节课所学内容
    课堂练习
    请同学们简要描述一下制作报警器所需要的材料。举例:
    Arduin UNO主控板 ×1
    人体红外热释电传感器 ×1
    蜂鸣器模块x1
    1/0扩展板(可选)×1
    9伏层叠电池及电池盒×1
    传感器连接线 × 2
    学生思考交流,完成课堂练习
    引导学生总结课堂知识,发挥创新思维。
    课堂小结
    本节课我们学习了如何制作一款报警器,经过电路连接,调试和测试,落实了小组的设计方案,成功封装了报警器,能够对作品进行改进测试,体会到了劳动创造安全生活
    总结
    对本节课内容进行总结概括。
    板书
    制作报警器的流程
    测试报警器
