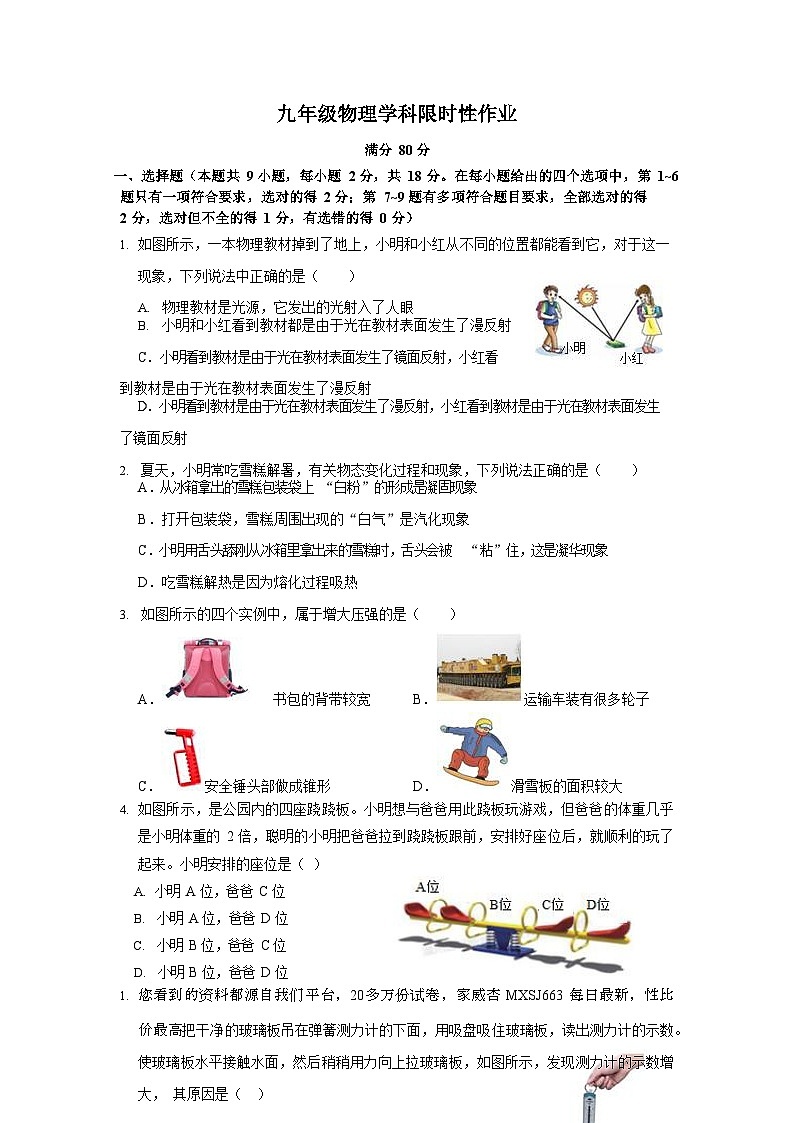

09，辽宁省沈阳市南昌初级中学2023-2024学年九年级下学期2月考试物理试卷(1)

这是一份09，辽宁省沈阳市南昌初级中学2023-2024学年九年级下学期2月考试物理试卷(1)，共7页。试卷主要包含了填空题，作图题，实验题，综合应用题等内容，欢迎下载使用。
一、选择题（本题共 9 小题，每小题 2 分，共 18 分。在每小题给出的四个选项中，第 1~6
题只有一项符合要求，选对的得 2 分；第 7~9 题有多项符合题目要求，全部选对的得
2 分，选对但不全的得 1 分，有选错的得 0 分）
如图所示，一本物理教材掉到了地上，小明和小红从不同的位置都能看到它，对于这一现象，下列说法中正确的是（）
物理教材是光源，它发出的光射入了人眼
小明和小红看到教材都是由于光在教材表面发生了漫反射C．小明看到教材是由于光在教材表面发生了镜面反射，小红看
到教材是由于光在教材表面发生了漫反射
D．小明看到教材是由于光在教材表面发生了漫反射，小红看到教材是由于光在教材表面发生了镜面反射
夏天，小明常吃雪糕解暑，有关物态变化过程和现象，下列说法正确的是（）
A．从冰箱拿出的雪糕包装袋上“白粉”的形成是凝固现象B．打开包装袋，雪糕周围出现的“白气”是汽化现象
C．小明用舌头舔刚从冰箱里拿出来的雪糕时，舌头会被“粘”住，这是凝华现象 D．吃雪糕解热是因为熔化过程吸热
如图所示的四个实例中，属于增大压强的是（）
A． 书包的背带较宽 B．运输车装有很多轮子
C． 安全锤头部做成锥形D． 滑雪板的面积较大
如图所示，是公园内的四座跷跷板。小明想与爸爸用此跷板玩游戏，但爸爸的体重几乎是小明体重的 2 倍，聪明的小明把爸爸拉到跷跷板跟前，安排好座位后，就顺利的玩了起来。小明安排的座位是（ ）
小明 A 位，爸爸 C 位
小明 A 位，爸爸 D 位
小明 B 位，爸爸 C 位
小明 B 位，爸爸 D 位
您看到的资料都源自我们平台，20多万份试卷，家威杏 MXSJ663 每日最新，性比价最高把干净的玻璃板吊在弹簧测力计的下面，用吸盘吸住玻璃板，读出测力计的示数。使玻璃板水平接触水面，然后稍稍用力向上拉玻璃板，如图所示，发现测力计的示数增大， 其原因是（ ）

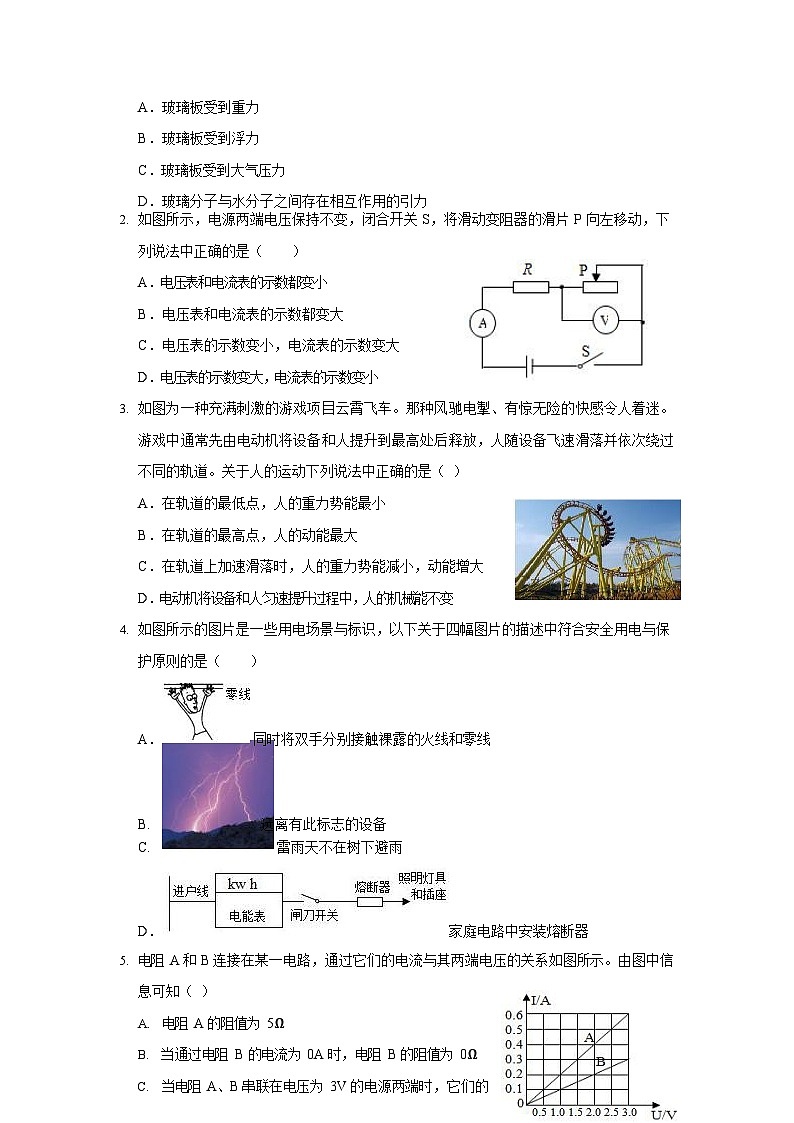

A．玻璃板受到重力 B．玻璃板受到浮力 C．玻璃板受到大气压力
D．玻璃分子与水分子之间存在相互作用的引力
如图所示，电源两端电压保持不变，闭合开关 S，将滑动变阻器的滑片 P 向左移动，下列说法中正确的是（）
A．电压表和电流表的示数都变小B．电压表和电流表的示数都变大
C．电压表的示数变小，电流表的示数变大D．电压表的示数变大，电流表的示数变小
如图为一种充满刺激的游戏项目云霄飞车。那种风驰电掣、有惊无险的快感令人着迷。游戏中通常先由电动机将设备和人提升到最高处后释放，人随设备飞速滑落并依次绕过不同的轨道。关于人的运动下列说法中正确的是（ ）
A．在轨道的最低点，人的重力势能最小B．在轨道的最高点，人的动能最大
C．在轨道上加速滑落时，人的重力势能减小，动能增大D．电动机将设备和人匀速提升过程中，人的机械能不变
如图所示的图片是一些用电场景与标识，以下关于四幅图片的描述中符合安全用电与保护原则的是（）
A． 同时将双手分别接触裸露的火线和零线
远离有此标志的设备
雷雨天不在树下避雨
D． 家庭电路中安装熔断器
电阻 A 和 B 连接在某一电路，通过它们的电流与其两端电压的关系如图所示。由图中信息可知（ ）
电阻 A 的阻值为 5Ω
当通过电阻 B 的电流为 0A 时，电阻 B 的阻值为 0Ω

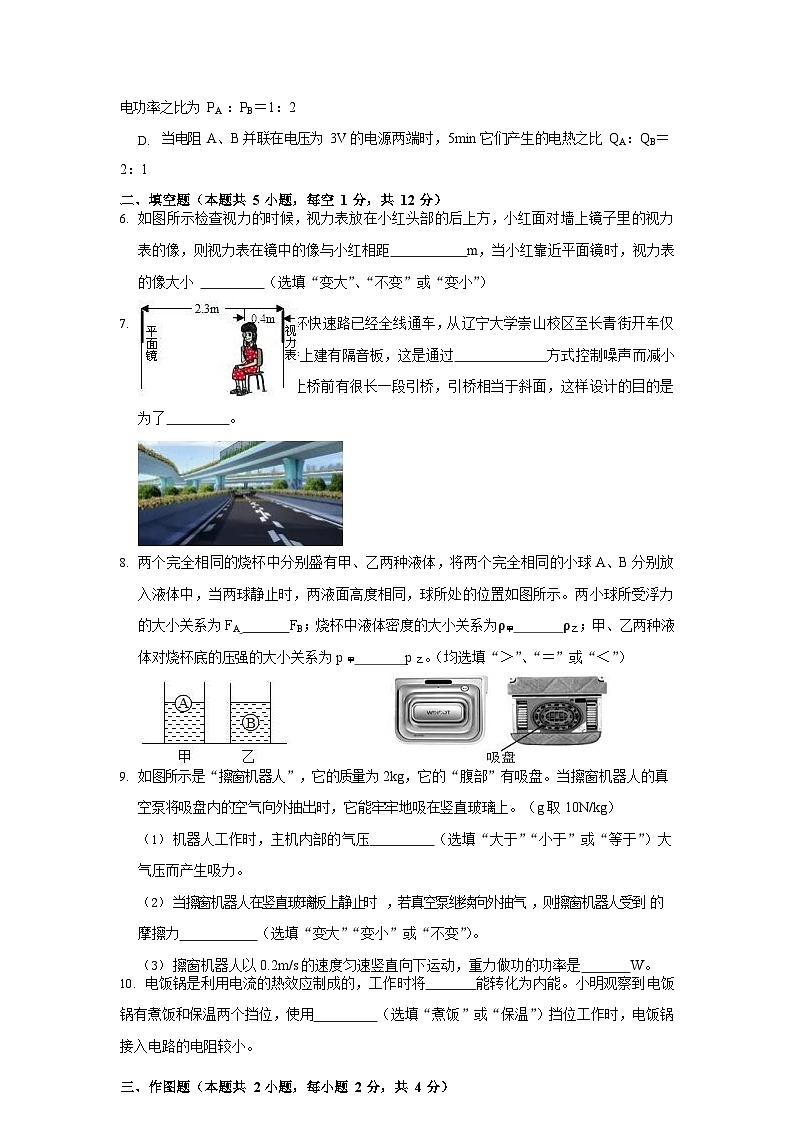

当电阻 A、B 串联在电压为 3V 的电源两端时，它们的电功率之比为 PA ：PB＝1：2
当电阻 A、B 并联在电压为 3V 的电源两端时，5min 它们产生的电热之比 QA：QB＝ 2：1
二、填空题（本题共 5 小题，每空 1 分，共 12 分）
如图所示检查视力的时候，视力表放在小红头部的后上方，小红面对墙上镜子里的视力表的像，则视力表在镜中的像与小红相距 m，当小红靠近平面镜时，视力表的像大小 （选填“变大”、“不变”或“变小”）
到沈阳万柳塘公园的东一环快速路已经全线通车，从辽宁大学崇山校区至长青街开车仅需 20 分钟。如图所示，桥上建有隔音板，这是通过 方式控制噪声而减小对桥旁居民生活的影响。上桥前有很长一段引桥，引桥相当于斜面，这样设计的目的是为了 。
两个完全相同的烧杯中分别盛有甲、乙两种液体，将两个完全相同的小球 A、B 分别放入液体中，当两球静止时，两液面高度相同，球所处的位置如图所示。两小球所受浮力的大小关系为 FA FB；烧杯中液体密度的大小关系为ρ甲 ρ乙；甲、乙两种液体对烧杯底的压强的大小关系为 p 甲 p 乙。（均选填“＞”、“＝”或“＜”）
如图所示是“擦窗机器人”，它的质量为 2kg，它的“腹部”有吸盘。当擦窗机器人的真空泵将吸盘内的空气向外抽出时，它能牢牢地吸在竖直玻璃上。（g 取 10N/kg）
机器人工作时，主机内部的气压 （选填“大于”“小于”或“等于”）大气压而产生吸力。
当擦窗机器人在竖直玻璃板上静止时，若真空泵继续向外抽气，则擦窗机器人受到的摩擦力 （选填“变大”“变小”或“不变”）。
擦窗机器人以 0.2m/s 的速度匀速竖直向下运动，重力做功的功率是 W。
电饭锅是利用电流的热效应制成的，工作时将 能转化为内能。小明观察到电饭锅有煮饭和保温两个挡位，使用 （选填“煮饭”或“保温”）挡位工作时，电饭锅接入电路的电阻较小。
三、作图题（本题共 2 小题，每小题 2 分，共 4 分）
用一条光线照射凸透镜，折射光线α恰好经过凸透镜另一侧焦点。然后经水平地面上的平面镜反射，在墙壁上形成一个光点A。请在图中画出：(1) α的入射光线; (2)光点A的位置。
15 题图16 题图
小磁针静止时的指向如图所示，请标出通电螺线管的 N 极，并在括号中标出电源的“+”、 “﹣”极。
四、实验题（本题共 4 小题，共 24 分）
17．（4 分）小明分别在中午和第二天早晨利用如图甲所示的装置在实验室探究“水沸腾时温度变化的特点”的实验，他的实验方法正确，每次实验结束后都整理了器材。他根据两次实验的数据绘制了如图乙所示的图象、若两次实验过程中酒精灯在相同时间内释放的热量相同，通过分析图象可知：
小明两次测得水的沸点不同的原因可能是水的 （填“初温不同”或“上方气压不同”）。
小明两次实验中水升温快慢不同主要是因为 不同。
由于中午的气温比早晨高，所以他会看到 （填“早晨”或“中午”）水沸腾时杯口产生的“白气”更多。
通过实验得到水沸腾必须满足的条件是 。
18．（6 分）小明在“研究影响滑动摩擦力大小的因素”的实验中，提出以下猜想：猜想一：滑动摩擦力的大小与物体运动的速度有关。
猜想二：滑动摩擦力的大小与接触面的粗糙程度有关。
猜想三：滑动摩擦力的大小与接触面所受的压力大小有关。 猜想四：滑动摩擦力的大小与接触面积有关。
小明通过如图所示的实验验证猜想，验证猜想二和猜想三的数据如下表。请回答下列问题：
实验中，小明用弹簧测力计水平拉着木块在水平方向做匀速直线运动，其目的是使滑动摩擦力的大小 （选填“大于”、“小于”或“等于”）弹簧测力计的示数。
为了验证猜想一，小明用弹簧测力计拉着木块沿水平方向以不同的速度在木板上做匀速直线运动时，弹簧测力计示数相同，说明滑动摩擦力的大小与物体运动的速度
（选填“有关”或“无关”）。
分析第 1、4、5 次实验，小明得出：在压力相同的条件下，接触面越粗糙，滑动摩擦力 （选填“越大”或“越小”）。
分析第 次实验可验证猜想三，在接触面不变的条件下，滑动摩擦力的 大小与接触面所受的压力大小成正比。
为了验证猜想四，小明在完成第 5 次实验后，把木块沿竖直方向切去一半，改变了接触面积，又做了一次实验，发现滑动摩擦力变小了。于是得出结论：滑动摩擦力的大小与接触面积的大小有关。老师指出他的结论是 （选填“可靠”或“不可靠”）的，理由是 。
19．（7 分）小明和小红同学探究凸透镜成像的规律时，实验步骤如下：
如图甲所示，让一束平行光正对凸透镜入射，可测得凸透镜的焦距是 cm。
如图乙所示，将凸透镜放置在光具座上 50cm 刻线处，把蜡烛、凸透镜、光屏依次安装在光具座上， 然后调节蜡烛烛焰、凸透镜及光屏的高度， 使三者的中心在 。
随着蜡烛燃烧，光屏上像的位置将往上移。为了在光屏上得到完整的像，他们可将 蜡烛向 调节。实验过程中，小明和小红将一小纸片遮挡住透镜上半部分，他们发现烛焰在光屏上的成像是 （选填“完整”或“不完整”）的。
当烛焰与凸透镜相距 35cm 时在光屏上能看见清晰的像，若此时将蜡烛向左移动， 不改变透镜位置，要使光屏上再次成清晰的像，则应将光屏向 移动。
他们再换用焦距为 15cm 凸透镜继续实验，若不改变蜡烛和透镜的位置，他们应将光屏向 移动，重新得到清晰的像，且像的大小 。
20．（7 分）用如图甲所示的电路测量未知电阻 Rx 的阻值（阻值约为 10Ω），电源电压为 3V。
请用笔画线代替导线，将电路连接完整。要求：滑动变阻器的滑片向左滑动时，电流表的示数变小；（导线不允许交叉）
电路连接完成后，闭合开关，发现电流表有示数，电压表无示数，出现此现象的原 因可能是 Rx 或 断路。
排除故障后，闭合开关，移动滑动变阻器的滑片至某一位置，电压表示数为 2.7V， 电流表示数如图乙是 A，则测得未知电阻 Rx＝ Ω。
另一组同学利用图丙所示电路也完成了该实验。电源电压不变，滑动变阻器的最大阻值为 R0，a、b 为滑动变阻器两端点，请把实验步骤补充完整
①闭合开关 S，移动滑动变阻器滑片 P 至 a 端，读出电压表示数 U1；
②闭合开关 S， ，读出电压表示数 U2， 则待测电阻的表达式，Rx＝ 。（用 R0、U1、U2 表示）
五、综合应用题（本题共 3 小题，共 22 分）
21．（7 分）蓬溪县城内将开通第四路公交车，在公交车性能测试中，让其在一段平直的公路上匀速行驶 5.6?，受到的平均阻力是 3.0 × 103N，消耗燃油 1.5 × 10−3m3(假设燃油完全燃烧).若燃油的密度 热值 求：
(1)牵引力所做的功是多少？ (2)燃油放出的热量是多少？
(3)该公交车的热机效率是多少？
22．（9 分）如图所示，甲为电路的连接情况，R1＝20Ω，R2 为滑动变阻器，乙为 R3 的 I﹣U图象，电源电压保持不变。当 S1 闭合，S2 断开时，若滑片 P 在 a 端，则电流表示数为 0.6A； 若滑片 P 在 b 端，则电压表示数为 8V．求：
电源电压。
滑动变阻器 R2 的最大阻值。
当 S1、S2 均闭合，且滑片 P 在 a 端时，求电流表的示数。
23．（6 分）沈阳大量共享单车投放街头，解决了短途出行难题，形成沈城一道绿色的风景线。共享单车是一种的新型交通方式，依靠手机 APP 完成注册扫码、解锁骑行。随取随骑，简单便捷。（g 取 10N/kg）
如图 1 所示，市民在使用单车时，手机信号是通过 传输给平台的。
下列有关自行车结构及使用的说法中正确的是 。（2 分）
A．增大座垫面积能减小对人的压强B．自行车转弯时受到平衡力的作用
C．下坡时自行车速度越来越大是由于惯性越来越大 D．车把手上花纹是为了增大接触面积，从而增大摩擦力
如图 2，若小红骑着共享单车在平直的水平路面上以 5m/s 的速度匀速骑行回家。小红质量为 50kg，自行车质量为 10kg，前后轮胎和地面总接触面积为 20cm2，以小红为参照物，自行车是 （选填“运动”或“静止”）的。若骑行回家的路程是 6km，需要 min 才能到家，小红骑行过程中，自行车对水平路面的压强是 Pa。
