注意事项：
1．本试卷共6页，五个大题，21小题，满分70分，考试时间60分钟．
2．本试卷上不要答题，请按答题卡上注意事项的要求直接把答案填写在答题卡上，答在试卷上的答案无效．
一、填空题（每空1分，共14分）

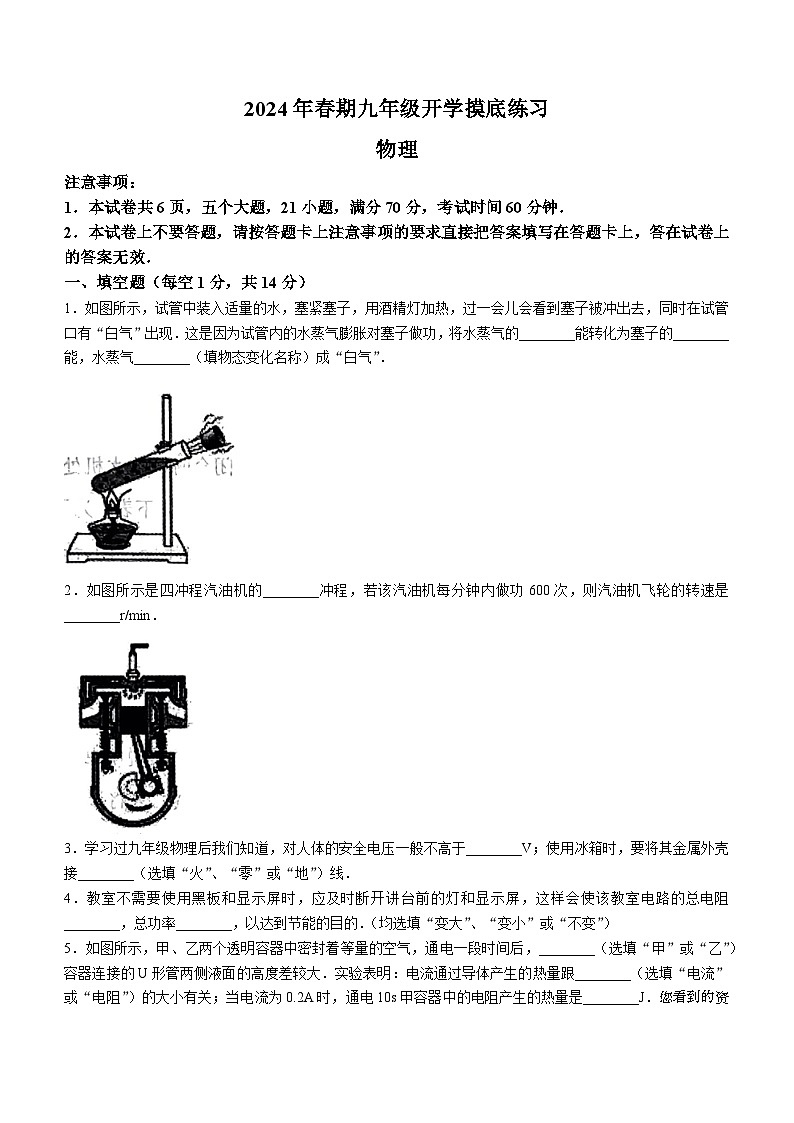

1．如图所示，试管中装入适量的水，塞紧塞子，用酒精灯加热，过一会儿会看到塞子被冲出去，同时在试管口有“白气”出现．这是因为试管内的水蒸气膨胀对塞子做功，将水蒸气的________能转化为塞子的________能，水蒸气________（填物态变化名称）成“白气”．
2．如图所示是四冲程汽油机的________冲程，若该汽油机每分钟内做功600次，则汽油机飞轮的转速是________r/min．
3．学习过九年级物理后我们知道，对人体的安全电压一般不高于________V；使用冰箱时，要将其金属外壳接________（选填“火”、“零”或“地”）线．
4．教室不需要使用黑板和显示屏时，应及时断开讲台前的灯和显示屏，这样会使该教室电路的总电阻________，总功率________，以达到节能的目的．（均选填“变大”、“变小”或“不变”）
5．如图所示，甲、乙两个透明容器中密封着等量的空气，通电一段时间后，________（选填“甲”或“乙”）容器连接的U形管两侧液面的高度差较大．实验表明：电流通过导体产生的热量跟________（选填“电流”或“电阻”）的大小有关；当电流为0.2A时，通电10s甲容器中的电阻产生的热量是________J．您看到的资料都源自我们平台，20多万份试卷，家威杏 MXSJ663 每日最新，性比价最高
6．如图所示，这是一款新型的磁吸式数据线，线体和充电头吸附的原理是________（选填“同”或“异”）名磁极相互吸引；指南针的工作原理与此相同，当指针静止时受地磁场作用，其N极指向地理的________（选填“南”或“北”）极附近．
二、选择题（每小题2分，共16分．第7~12题每小题只有一个选项符合题目要求，第13~14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全得1分，有错选的得0分．）
7．如图所示，关于水的三态之间转化过程所对应的物态变化名称，标注都正确的是（ ）
A．B．C．D．
8．关于温度、内能和热量，下列说法正确的是（ ）
A．物体具有的热量随温度的升高而变多
B．只要物体吸热，物体的温度就一定会升高
C．两物体相比，分子动能越大的物体，其内能越大
D．扩散现象中，分子可以从低温物体运动到高温物体
9．若空中飘浮着甲、乙、丙三个质量很小的氢气球，甲球排斥乙球，乙球吸引丙球，下列有关它们带电情况的判断正确的是（ ）
A．甲、乙两球一定带同种电荷B．甲、乙两球一定带异种电荷
C．乙、丙两球一定带异种电荷D．乙、丙两球一定带同种电荷

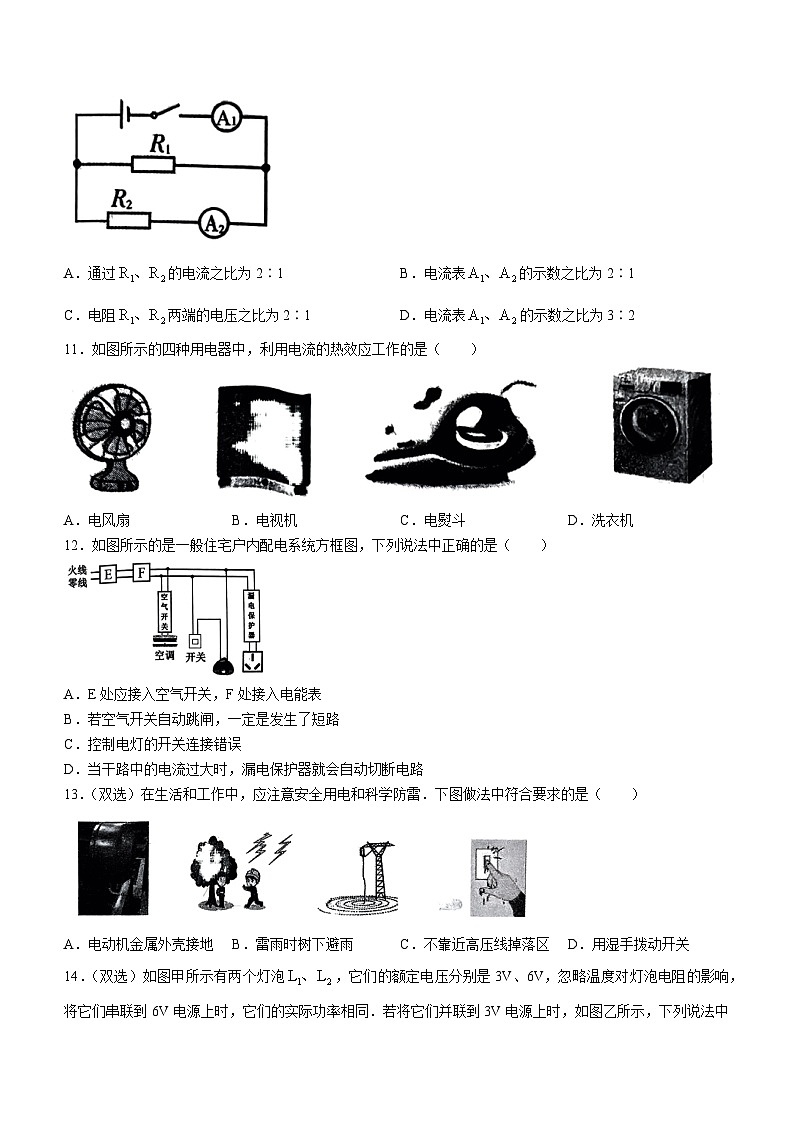

10．如图所示的电路中，电源电压保持不变，已知，下列说法中正确的是（ ）
A．通过的电流之比为2∶1B．电流表的示数之比为2∶1
C．电阻两端的电压之比为2∶1D．电流表的示数之比为3∶2
11．如图所示的四种用电器中，利用电流的热效应工作的是（ ）
A．电风扇B．电视机C．电熨斗D．洗衣机
12．如图所示的是一般住宅户内配电系统方框图，下列说法中正确的是（ ）
A．E处应接入空气开关，F处接入电能表
B．若空气开关自动跳闸，一定是发生了短路
C．控制电灯的开关连接错误
D．当干路中的电流过大时，漏电保护器就会自动切断电路
13．（双选）在生活和工作中，应注意安全用电和科学防雷．下图做法中符合要求的是（ ）
A．电动机金属外壳接地B．雷雨时树下避雨C．不靠近高压线掉落区D．用湿手拨动开关
14．（双选）如图甲所示有两个灯泡，它们的额定电压分别是3V、6V，忽略温度对灯泡电阻的影响，将它们串联到6V电源上时，它们的实际功率相同．若将它们并联到3V电源上时，如图乙所示，下列说法中正确的是（ ）
A．两个灯泡的电阻相同B．两个灯泡额定功率相同
C．乙图中两个灯泡都能正常发光D．乙图中两个灯泡的实际功率仍然相等
三、作图题（每小题2分，共4分）
15．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．要求：
①电压表测小灯泡两端电压；
②闭合开关S后，向左端移动滑动变阻器的滑片P，小灯泡变亮．
16．一小磁针放在通电螺线管周围，静止时N极指向如图所示，请用箭头标出磁感线的方向，并用“+”、“-”符号在括号内标出电源正、负极．
四、实验探究题（第17题6分，第18题5分，第19题7分，共18分）
17．学好物理要重视观察与实验，你会使用以下实验仪器吗？
（1）如图甲是一支汞体温计，它是利用汞________的性质制成的，该体温计的量程是________℃，此时的读数是________℃．
（2）电流表应________联接入电路，接入电路后，闭合开关前，若发现指针指在如图乙所示的位置，则下一步的操作应是________；闭合开关后，若发现指针指在如图乙所示的位置，则下一步的操作应是________．
18．如图甲所示是小明做“探究某种固体物质熔化规律”的实验装置，图乙是根据实验数据描绘出的该固体物质温度随时间变化的图像．
（1）安装实验器材时，应按照________（选填“自上而下”或“自下而上”）的顺序进行．
（2）实验中，将试管放入水中加热的好处是使物质________；由图乙可知，该固体是________
________（选填“晶体”或“非晶体”）．
（3）图乙中，物质在A点时具有的内能________（选填“大于”、“等于”或“小于”）在B点时具有的内能．
（4）物体熔化后其比热容________（选填“变大”、“变小”或“不变”）．
19．“测量小灯泡的电功率”的实验电路图如图甲所示，电源电压恒为6V，小灯泡的额定电压为2.5V．
（1）请用笔画线代替导线将图乙中的实物连接完整．
（2）现有滑动变阻器和，实验时应选用滑动变阻器________．
（3）闭合开关S前，应将滑动变阻器的滑片P滑到最________（选填“左”或“右”）端．闭合开关后，小明发现小灯泡不亮，但电流表和电压表均有示数，接下来他首先应该进行的操作是________（填序号）．
A．检查电路是否开路B．检查电路是否短路C．移动滑动变阻器的滑片，观察小灯泡是否发光
（4）实验过程中，移动滑动变阻器的滑片P的同时，眼睛应注视________（填序号）．
A．电压表示数B．电流表示数C．滑动变阻器滑片
（5）调节滑片P至某位置时，小灯泡恰好正常发光，此时电流表示数如图丙所示，则小灯泡的额定功率为________W．
五、综合应用题（第20题9分，第21题9分，共18分）
20．如图所示，小灯泡L的额定电压为2.5V，定值电阻R的阻值为20Ω，闭合开关S后，通过定值电阻R的电流为0.1A，通过小灯泡L的电流为0．2A．求：
（1）此时小灯泡L的电阻是多少？
（2）此时小灯泡L的实际功率是多少？
（3）通电10s，小灯泡L和电阻R共消耗的电能是多少？（不考虑小灯泡电阻的变化）
21．如图所示为某电热饮水机电路原理图，当开关S闭合时，饮水机处于加热状态；当开关S断开时，饮水机处于保温状态．从其说明书上收集到的信息如下表，为了测量它加热时的实际功率，小明断开家中其他用电器，只将该饮水机接入家庭电路，闭合开关S，测得水箱装满水时，水从20℃升高到100℃所用时间为15min，同时观察到家中标有“”字样的电能表转盘转过600r．已知水的密度为，水的比热容为求：
（1）加热电阻的阻值（不考虑温度对阻值的影响）；
（2）水箱中的水从20℃升高到100℃所吸收的热量；
（3）饮水机加热时的实际功率．热水箱容量
2L
额定电压
220V
加热时的额定功率
880W
