    198,陕西省榆林市榆林实验中学2023-2024学年九年级上学期第二次月考试物理试题

    展开

    这是一份198,陕西省榆林市榆林实验中学2023-2024学年九年级上学期第二次月考试物理试题,共16页。试卷主要包含了选择题,填空与作图题,实验与探究题,综合题等内容,欢迎下载使用。

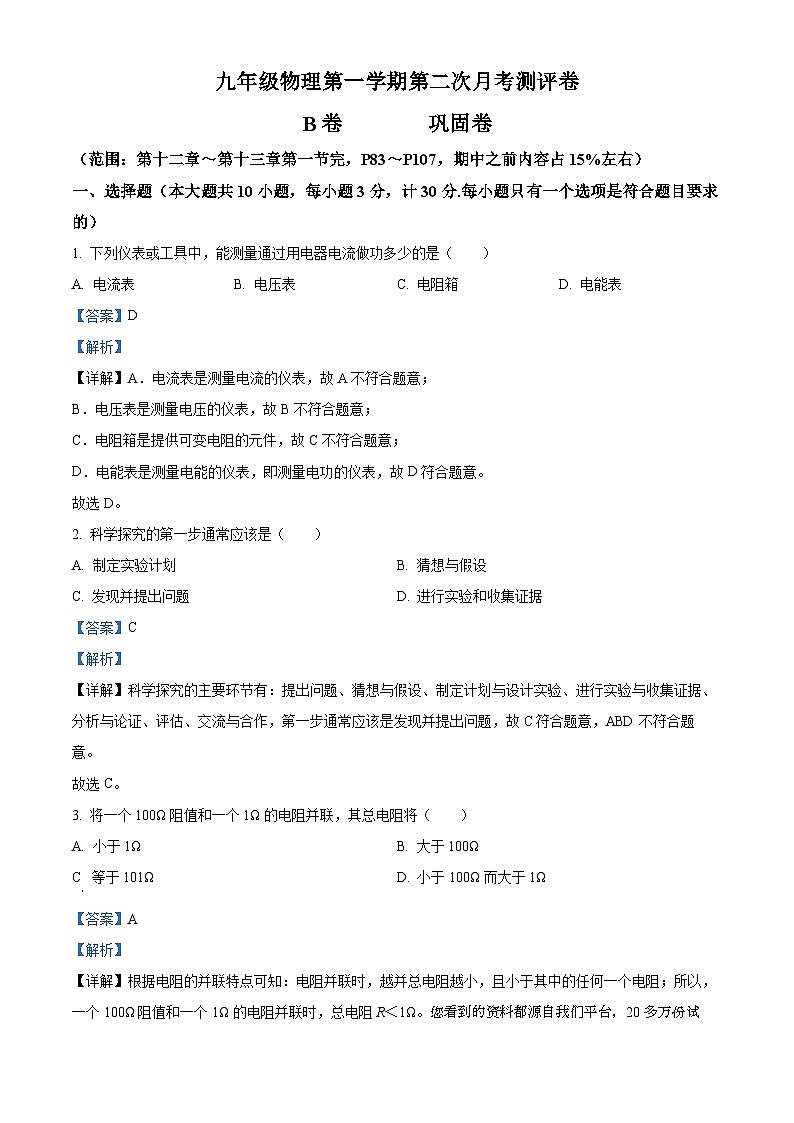

    (范围:第十二章~第十三章第一节完,P83~P107,期中之前内容占15%左右)
    一、选择题(本大题共10小题,每小题3分,计30分.每小题只有一个选项是符合题目要求的)
    1. 下列仪表或工具中,能测量通过用电器电流做功多少的是( )
    A. 电流表B. 电压表C. 电阻箱D. 电能表
    【答案】D
    【解析】
    【详解】A.电流表是测量电流的仪表,故A不符合题意;
    B.电压表是测量电压的仪表,故B不符合题意;
    C.电阻箱是提供可变电阻的元件,故C不符合题意;
    D.电能表是测量电能的仪表,即测量电功的仪表,故D符合题意。
    故选D。
    2. 科学探究的第一步通常应该是( )
    A. 制定实验计划B. 猜想与假设
    C. 发现并提出问题D. 进行实验和收集证据
    【答案】C
    【解析】
    【详解】科学探究的主要环节有:提出问题、猜想与假设、制定计划与设计实验、进行实验与收集证据、分析与论证、评估、交流与合作,第一步通常应该是发现并提出问题,故C符合题意,ABD不符合题意。
    故选C。
    3. 将一个100Ω阻值和一个1Ω的电阻并联,其总电阻将( )
    A. 小于1ΩB. 大于100Ω
    C 等于101ΩD. 小于100Ω而大于1Ω
    【答案】A
    【解析】
    【详解】根据电阻的并联特点可知:电阻并联时,越并总电阻越小,且小于其中的任何一个电阻;所以,一个100Ω阻值和一个1Ω的电阻并联时,总电阻R<1Ω。您看到的资料都源自我们平台,20多万份试卷,家威杏 MXSJ663 每日最新,性比价最高故选A。

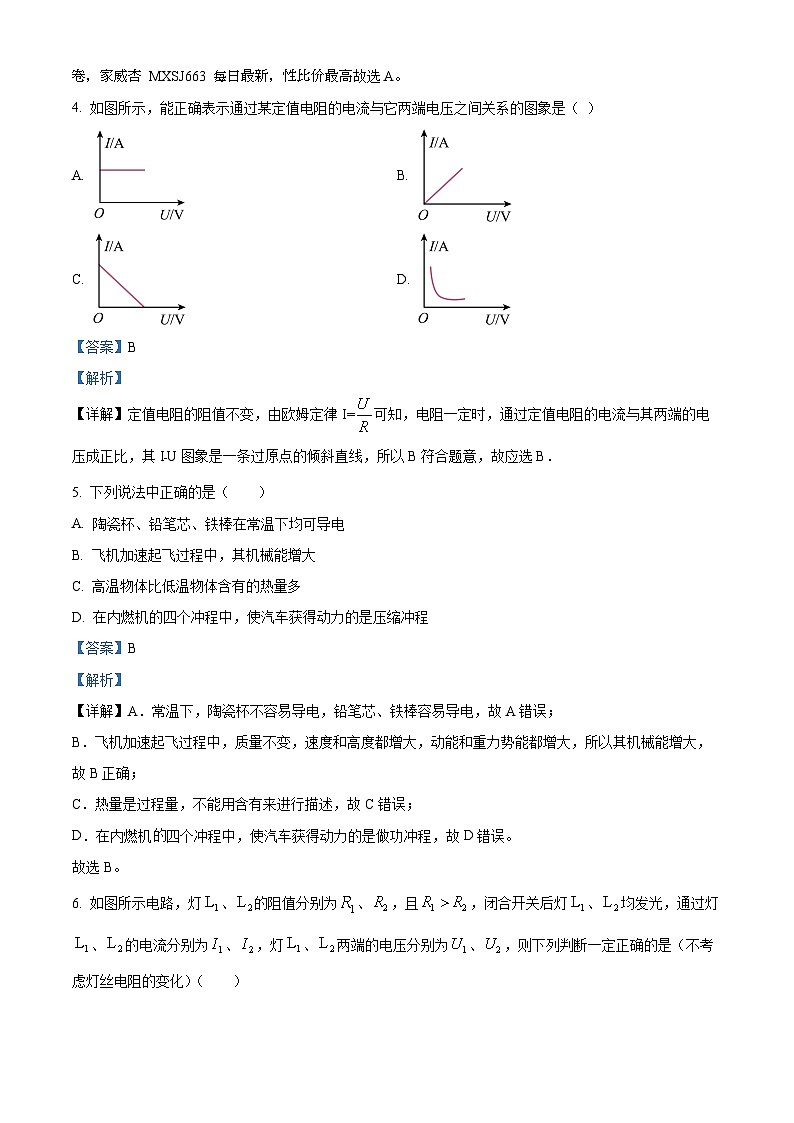

    4. 如图所示,能正确表示通过某定值电阻的电流与它两端电压之间关系的图象是( )
    A. B.
    C. D.
    【答案】B
    【解析】
    【详解】定值电阻的阻值不变,由欧姆定律I=可知,电阻一定时,通过定值电阻的电流与其两端的电压成正比,其I﹣U图象是一条过原点的倾斜直线,所以B符合题意,故应选B.
    5. 下列说法中正确的是( )
    A. 陶瓷杯、铅笔芯、铁棒在常温下均可导电
    B. 飞机加速起飞过程中,其机械能增大
    C. 高温物体比低温物体含有的热量多
    D. 在内燃机的四个冲程中,使汽车获得动力的是压缩冲程
    【答案】B
    【解析】
    【详解】A.常温下,陶瓷杯不容易导电,铅笔芯、铁棒容易导电,故A错误;
    B.飞机加速起飞过程中,质量不变,速度和高度都增大,动能和重力势能都增大,所以其机械能增大,故B正确;
    C.热量是过程量,不能用含有来进行描述,故C错误;
    D.在内燃机四个冲程中,使汽车获得动力的是做功冲程,故D错误。
    故选B。

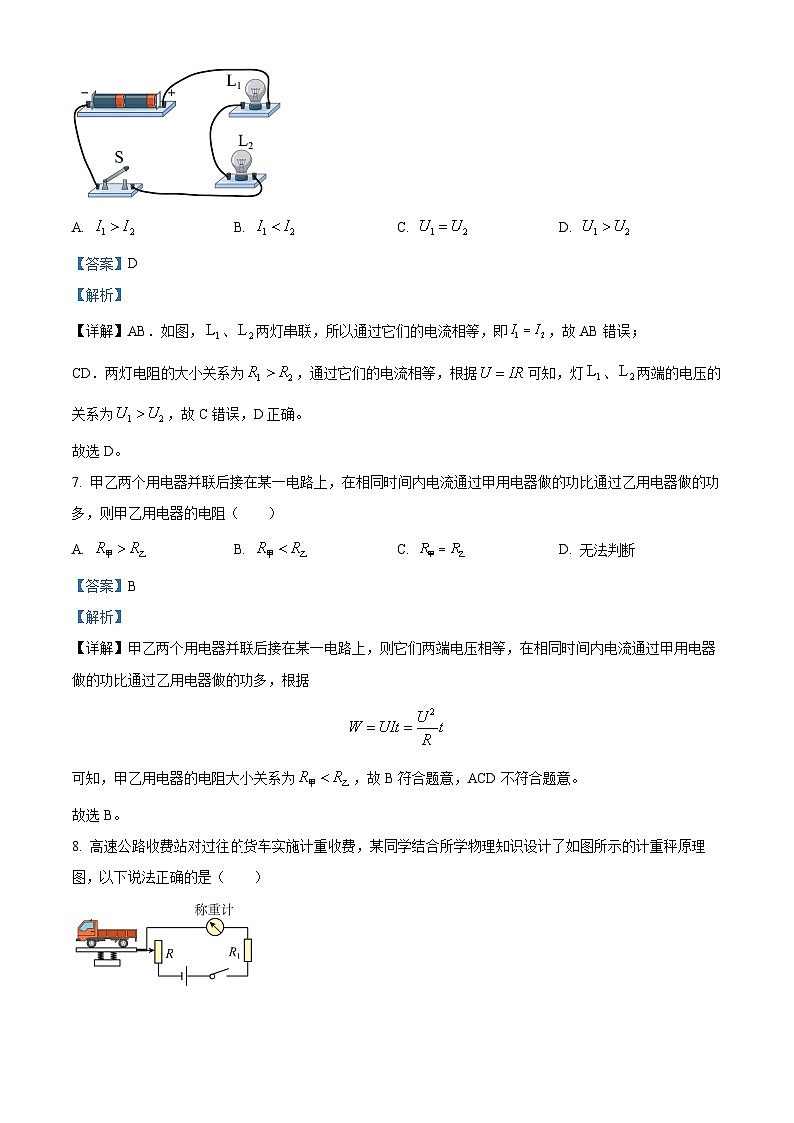

    6. 如图所示电路,灯、的阻值分别为、,且,闭合开关后灯、均发光,通过灯、的电流分别为、,灯、两端的电压分别为、,则下列判断一定正确的是(不考虑灯丝电阻的变化)( )
    A. B. C. D.
    【答案】D
    【解析】
    【详解】AB.如图,、两灯串联,所以通过它们的电流相等,即,故AB错误;
    CD.两灯电阻的大小关系为,通过它们的电流相等,根据可知,灯、两端的电压的关系为,故C错误,D正确。
    故选D。
    7. 甲乙两个用电器并联后接在某一电路上,在相同时间内电流通过甲用电器做的功比通过乙用电器做的功多,则甲乙用电器的电阻( )
    A. B. C. D. 无法判断
    【答案】B
    【解析】
    【详解】甲乙两个用电器并联后接在某一电路上,则它们两端电压相等,在相同时间内电流通过甲用电器做的功比通过乙用电器做的功多,根据
    可知,甲乙用电器的电阻大小关系为,故B符合题意,ACD不符合题意。
    故选B。
    8. 高速公路收费站对过往货车实施计重收费,某同学结合所学物理知识设计了如图所示的计重秤原理图,以下说法正确的是( )
    A. 称重计其实是一个电压表B. 电路中的是没有作用的
    C. 车辆越重电路中的总电阻越大D. 车辆越重称重计示数越大
    【答案】D
    【解析】
    【详解】A.称重计串联在电路中,其实是一个电流表,故A错误;
    B.电路中的可以防止滑动变阻器阻值过小时,电流中电流过大而损坏电路,对电路起保护作用,故B错误;
    C.车辆越重,滑片越向下移动,滑动变阻器阻值越小,电路中的总电阻越小,故C错误;
    D.车辆越重,电路中的总电阻越小,电源电压不变,所以电路中电流越大,称重计示数越大,故D正确。
    故选D。
    9. 两只定值电阻,甲标有“5 Ω 1 A”字样,乙标有“10 Ω 0.6 A”字样,把它们串联起来,两端允许的最高电压是( )
    A. 11 VB. 15 VC. 9 VD. 25 V
    【答案】C
    【解析】
    【详解】两电阻允许通过的最大电流分别为1A和0.6A,因为串联电路中各处的电流相等,所以两只电阻串联时,电路电流只能允许最大为0.6A,因为串联电路的总电阻等于各分电阻之和,两端允许加的最大电压
    故ABD不符合题意,C符合题意。
    故选C。
    10. 如图所示的电路中,当开关S闭合,甲、乙两表为电压表时,两表读数之比U甲:U乙为3:1.当开关S断开,甲、乙两表为电流表时,两表的读数之比I甲:I乙为
    A. 2:1 B. 2:3 C. 3:1 D. 3:2
    【答案】B
    【解析】
    【详解】如图电路,当开关S闭合,甲、乙两表为电压表时,两电阻串联,甲测量总电压,乙测量R2的电压;
    两表读数之比U甲:U乙为3:1,即:
    ,解得:;
    串联电路中,电流相等,可得:;
    当开关S断开,甲、乙两表为电流表时,两电阻并联,乙测量干路电流,甲测量R2的电流,根据可得:

    故B正确.
    点睛:根据串联电路的分压和电流特点可得:,即串联电路中电压与电阻成正比,此规律在分析电路时很常用,要牢记并能熟练应用.
    二、填空与作图题(本大题共7小题,计29分)
    11. 德国物理学家通过实验研究出一段导体中电流、电压和电阻的定量关系,为了纪念他在物理学方面的成就,人们将他的名字______命名为电学物理量______(选填“电压”“电流”或“电阻”)的单位。
    【答案】 ①. 欧姆 ②. 电阻
    【解析】
    【详解】[1][2]德国物理学家通过实验研究出一段导体中电流、电压和电阻的定量关系,即通过一段导体的电流,与这段导体两端的电压为成正比,与这段导体的电阻成反比,这就是欧姆定律,为了纪念他在物理学方面的成就,人们将他的名字欧姆命名为电学物理量电阻的单位。
    12. 家庭电路中的空调、冰箱、电视机等是______(选填“串”或“并”)联接入电路的;同时工作的用电器越多,电路的总电阻越______(选填“大”或“小”),总电流越______,单位时间内消耗的电能越______。(选填“多”或“少”)
    【答案】 ①. 并 ②. 小 ③. 大 ④. 多
    【解析】
    【详解】[1]家庭电路中的空调、冰箱、电视机等工作时互不影响,是并联的。
    [2][3][4]电阻并联相当于增大了横截面积,所以,同时工作的用电器越多,电路的总电阻越小;电源电压不变,所以总电流越大;根据P=UI可知,电路的总功率越大,即单位时间内消耗的电能越多。
    13. 一只小灯泡正常发光时电压为8V,通过它的电流为0.4A,则正常发光时灯丝的电阻为______;当该灯泡两端电压降为0时,灯丝的电阻为______;现将该灯泡接在12V的电源上,为使其正常发光应在电路中______(选填“串”或“并”)联一个______的电阻。(不考虑灯丝电阻变化)
    【答案】 ①. 20 ②. 20 ③. 串 ④. 10
    【解析】
    【详解】[1]正常发光时灯丝的电阻为
    [2]电阻是导体的一种属性,只与导体的长度、材料、粗细有关,与其两端电压无关,当该灯泡两端电压降为0时,灯丝的电阻仍为20Ω。
    [3][4]现将该灯泡接在12V的电源上,为使其正常发光应在电路中串联一个电阻来分担多余的电压;串联电阻两端电压为
    串联电阻的阻值为
    14. 如图为小芳家的电能表,此时电能表的示数为______;小芳将电压为220V、电流为5A的空调单独接人电路中1h,该过程中空调消耗电能______J,电能表的示数变为______;若这段时间电能表转盘转了660转,则每消耗的电能,电能表转盘转______转。
    【答案】 ①. 931.6 ②. ③. 932.7 ④. 600
    【解析】
    【详解】[1]电能表示数最后一位为小数位,此时电能表的示数为931.6kW·h。
    [2]小芳将电压为220V、电流为5A的空调单独接人电路中1h,该过程中空调消耗电能为
    [3]电能表此时的示数为
    931.6kW·h+1.1kW·h=932.7kW·h
    [4]每消耗电能,电能表转盘转数为
    15. 小明用天然气灶将锅内0.02kg、25℃的食用油加热至275℃,这是通过______的方式增加了食用油的内能,该过程中食用油吸收的热量为______J,至少消耗天然气______;用热油炒菜时,远远的就闻到炒菜的香味,这是由于______。[已知,]
    【答案】 ①. 热传递 ②. ③. ④. 分子不停地做无规则热运动
    【解析】
    【详解】[1]用天然气灶加热食用油,此过程中食用油吸收热量,这是通过热传递的方式增加了食用油的内能。
    [2]该过程中食用油吸收的热量为
    [3]至少消耗天然气的体积为
    [4]用热油炒菜时,远远的就闻到炒菜的香味,这是扩散现象,是由于分子不停地做无规则热运动造成的。
    16. 图示电路中电源电压不变,滑动变阻器的最大阻值为,闭合开关S,在移动滑片P的过程中,电流表的最小示数为0.3A,而电压表的最大示数与最小示数之比为,则电源电压为______V,电阻的阻值为______,电压表的最大示数为______V,电路中的最大电流为______A。
    【答案】 ① 15 ②. 30 ③. 6 ④. 0.5
    【解析】
    【详解】[1][2][3][4]分析电路可知,、串联,电压表测电压,电压表测电压,电流表测电路电流。设电源电压为,则电压表的最大示数为(滑片位于最左端时);当滑片位于最右端时,电压表的示数最小为,根据串联分压原理,则此时电压为,根据欧姆定律,则有
    解得,则电阻的阻值为
    电压表的最大示数为
    电路中的最大电流为
    17. 请根据如图所示的实物图,在虚线框内画出对应的电路图。

    【答案】
    【解析】
    【详解】由实物图知,两灯并联,A2在干路上,电流表A1在L2支路上,开关在干路上,根据实物图画出电路图,如图所示:
    18. 某同学设计了一个电子身高测量仪(如图所示),R是定值电阻,R'是滑动变阻器,电源电压不变,滑片会随身高上下平移,为了能够实现身高越高,电压表示数越大,请你帮助他将电压表接入电路.
    ( )
    【答案】
    【解析】
    【详解】由图可知,电阻R和变阻器R'串联,身高越高滑动变阻器接入电路的电阻变小,电路中的总电阻变小,由I=可知电路中的电流会变大,由U=IR可知定值电阻R两端电压会变大,因此,用电压表测R两端的电压,即可得到身高越高,电压表示数会越大,如图所示:
    三、实验与探究题(本大题共3小题,计24分)
    19. 如图,电阻箱此时的示数为______。
    【答案】7804
    【解析】
    【详解】电阻箱示数为
    20. 小华利用在物理课上按照课本上的要求做实验,他将塑料绳的一端扎紧,尽可能的撕成更多的细丝,用干燥的手从上向下捋几下,观察到如图所示的现象。这是因为塑料绳带了________(选填“同种”或“异种”)电荷,现象的原理是________________,塑料绳带电的实质是________的转移。
    【答案】 ①. 同种 ②. 同种电荷相互排斥 ③. 电子
    【解析】
    【详解】[1][2][3]塑料细丝与手摩擦,塑料细丝带上了电,这就是摩擦起电现象;由于不同的塑料细丝带上同种电荷,同种电荷相互排斥,所以细丝蓬散开;这种通过摩擦使塑料丝带电的的实质是电子在物体间发生了转移。
    21. 小明用图所示电路探究影响电阻大小的因素,其中a、b、c为三根不同的电阻丝(材质相同,长度、横截面积);闭合开关后,小明发现示数大于示数,说明其他条件相同时,______越大,电阻丝的阻值越小;此实验中除了用到转换法,还用到了______法;在保证电路安全的前提下,增大电源电压______(选填“会”或“不会”)影响实验结论。
    【答案】 ①. 横截面积 ②. 控制变量 ③. 不会
    【解析】
    【详解】[1] a、b、c三根不同的电阻丝串联,电流相同,示数大于示数,根据可知a电阻丝阻值大于c电阻丝阻值,,,说明其他条件相同时,横截面积越大,电阻丝的阻值越小。
    [2] 根据题意知,此实验除了用到转换法,还用到了控制变量法。
    [3] 电阻丝的阻值不变,在电源电压增大时,电流增大,但每个电阻分得电压的比例不变,所以不会影响实验结论。
    22. 现有下列器材:学生电源(6V),电流表,电压表,定值电阻(、、各一个),开关,滑动变阻器A、B分别标有“ 1.0A”和“ 0.6A”字样,导线若干;小明利用这些器材探究“电压不变时,电流与电阻的关系”。

    (1)请根据图甲中的电路图用笔画线代替导线,将图乙所示电路连接完整;______
    (2)正确连接电路后闭合开关,发现电压表有示数且接近电源电压,电流表示数为0,其原因可能是______;
    (3)排除故障后小明开始进行测量,他先把的电阻接入电路,移动滑动变阻器的滑片使电压表示数为3V,读出电流表示数;断开开关再改换阻值为的电阻继续实验,闭合开关后发现电压表示数如图丙所示,要完成这次实验,接下来他应将变阻器滑片向______端(选填“左”或“右”)移动,直到电压表示数为______V;
    (4)更换不同电阻进行多次测量,小明将测得的数据记录在下表中:
    分析实验数据可得出结论:电压不变时,电流与电阻成______比;
    (5)实验过程中所选用的滑动变阻器可能是______(选填“A”或“B”)。
    【答案】 ①. ②. 电阻R断路 ③. 左 ④. 3 ⑤. 反 ⑥. B
    【解析】
    【详解】(1)[1] 探究电压不变时,电流与电阻的关系,电压表要与电阻并联,作图如下:
    (2)[2] 电流表无示数说明电路存在断路情况,电压表示数始终接近电源电压,说明电压表与电源正负极连接,造成这一现象的原因可能是电阻R断路。
    (3)[3][4] 更换定值电阻后,应移动滑片使定值电阻两端的电压保持不变。将的定值电阻换成的定值电阻,电路中的总电阻增大,总电流减小,则滑动变阻器两端的电压减小。根据串联电路的分压特点可知,定值电阻两端的电压将变大。为使定值电阻两端的电压与更换电阻前保持相同,则应增大滑动变阻器两端的电压,根据串联分压知要增大滑动变阻器接入电路的电阻,即需要向左移动滑动变阻器的滑片,直至电压表的示数仍为3V。
    (4)[5] 分析表格数据可知,对应电流与电阻的乘积为
    为定值,所以可得:电压不变时,电流与电阻成反比。
    (5)[6] 实验中控制定值电阻两端的电压为3V不变,电源电压为6V,则变阻器也分压3V不变,根据串联分压原理可知,变阻器阻值和定值电阻阻值相同,所以当定值电阻阻值最大为时,变阻器阻值为,故选用的是B变阻器。
    23. 在“伏安法测电阻”的实验中,小亮连成图甲所示电路,正准备实验时同组的小明检查发现电路连接有错误。

    (1)若在错误的电路中,闭合开关后电流表的指针将______(选填“正向偏转”“反向偏转”或“不动”);
    (2)改正电路连接后,小亮开始实验,实验过程中发现电流表的偏转角度过小,则应将滑动变阻器的滑片向______(选填“左”或“右”)移动;当滑动变阻器的滑片置于某一位置时,电压表的示数为2.7V,电流表的示数如图乙所示,此时通过的电流为______A,计算可得的阻值为______;
    (3)小明通过阅读电表的说明书,了解到所使用的电流表有内阻,则小亮实验测得的阻值______实际值(选填“大于”“等于”或“小于”);
    (4)小红设计了图丙所示的电路图也测出了未知电阻的阻值,其中为阻值已知的定值电阻,请帮她把缺少的步骤补充完整:
    ①闭合S1、断开S2,读出此时电流表的示数;
    ②______,读出此时电流表的示数;
    则未知电阻阻值的表达式:______(用已知和已测量的物理量符号表示)。
    【答案】 ①. 反向偏转 ②. 左 ③. 0.3 ④. 9 ⑤. 大于 ⑥. 、均闭合 ⑦.
    【解析】
    【详解】(1)[1] 图中电流表的正负接线柱接反了,所以闭合开关后电流表的指针将反向偏转。
    (2)[2] 实验过程中发现电流表的偏转角度过小,则应将滑动变阻器的滑片向左调节,减小变阻器连入电路的电阻。
    [3][4] 电压表的示数为2.7V时,电流表的示数如图乙所示,选用小量程,分度值为0.02A,示数为0.3A,则计算可得的阻值为
    (3)[5] 电流表有内阻,电路中电压表测电流表和的总电压,根据串联电压规律可知,测得的电压值偏大,根据可知小亮实验测得的阻值大于实际值。
    (4)[6][7] ①闭合S1、断开S2,电路中只有,读出此时电流表的示数;
    ②、均闭合,此时、并联,电流表测干路电流,读出此时电流表的示数,则的电流为;根据并联分流规律,则有
    解得
    四、综合题(本大题共2小题,计17分)
    24. 如图所示电路中,电源电压恒为4V,定值电阻、的阻值均为,闭合开关后电流表的示数为0.5A,求:
    (1)两端的电压;
    (2)闭合开关后电压表的示数;
    (3)定值电阻的阻值。
    【答案】(1)1V;(2)3V;(3)6Ω
    【解析】
    【详解】解:(1)如图,电阻、并联后再与串联,电压表测两端电压,电流表测干路电流;定值电阻、的阻值均为,所以通过它们的电流相等,闭合开关后电流表的示数为0.5A,所以,通过、的电流均为0.25A,两端的电压为
    (2)闭合开关后电压表的示数为
    (3)定值电阻的阻值为
    答:(1)两端的电压为1V;
    (2)闭合开关后电压表的示数为3V;
    (3)定值电阻的阻值为6Ω。
    25. 如图为电热式加湿器的工作原理图,电路由电热管R和气雾调节器组成,加湿器的工作电压为220V,电热管R的阻值为且阻值不变,气雾调节器的阻值范围是0~。求:
    (1)电热管浸没在水中,依靠电流通过电阻产生的热使水沸腾变成水蒸气,从而调节环境湿度,该过程是将______能转化成热能;
    (2)的滑片P移到最左端时,通过电热管R的电流;( )
    (3)的滑片P移到最右端时,加湿器连续工作10min电路消耗的总电能。( )
    【答案】 ①. 电 ②. 0.22A ③.
    【解析】
    【详解】(1)[1] 电热式加湿器时利用电流的热效应工作的,依靠电流通过电阻产生的热使水沸腾变成水蒸气,从而调节环境湿度,该过程是将电能转化为热能。
    (2)[2] 分析电路可知,的滑片P移到最左端时,电路中只有电热管R,则通过电热管R的电流为
    (3)[3] 的滑片P移到最右端时,电热管R和气雾调节器的最大阻值串联,此时电路电流为
    则加湿器连续工作10min电路消耗的总电能为
    实验次数
    1
    2
    3
    电阻
    10
    15
    20
    电流
    0.3
    0.2
    0.15
