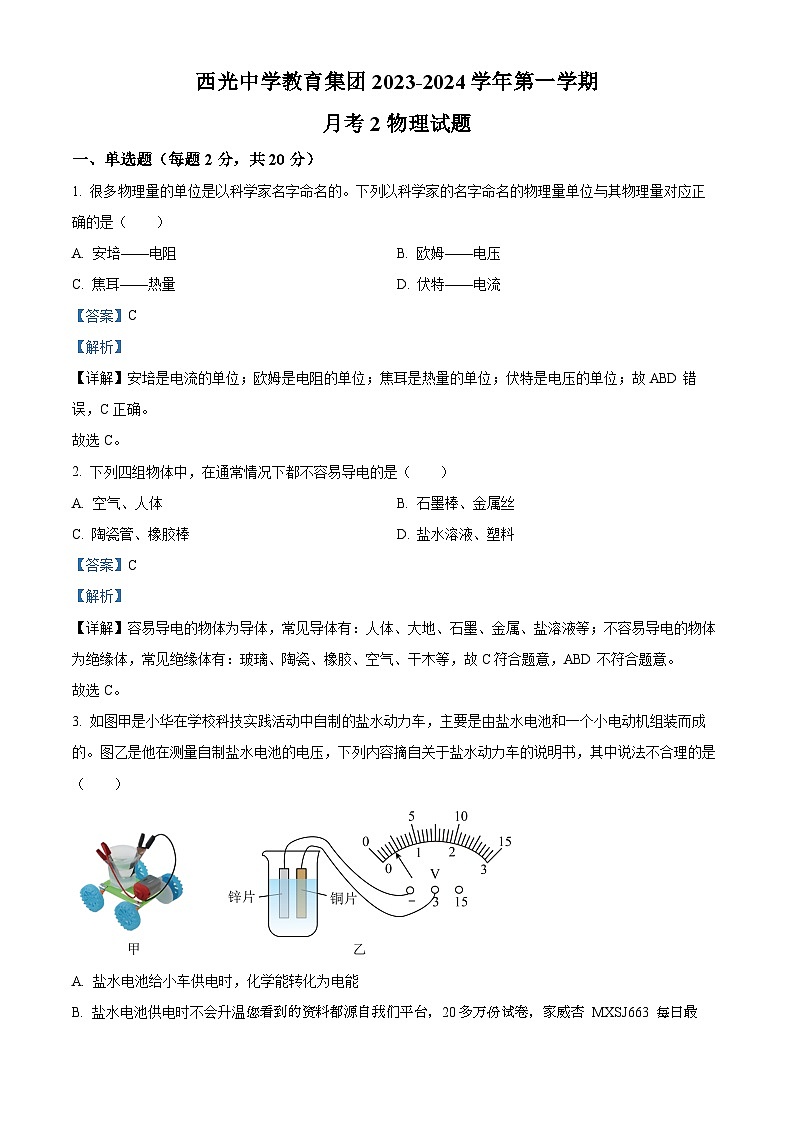

200，陕西省西安市西光中学2023-2024学年九年级上学期第二次月考试物理试题

这是一份200，陕西省西安市西光中学2023-2024学年九年级上学期第二次月考试物理试题，共18页。试卷主要包含了单选题，填空与作图题，实验探究题，综合题等内容，欢迎下载使用。
一、单选题（每题2分，共20分）
1. 很多物理量的单位是以科学家名字命名的。下列以科学家的名字命名的物理量单位与其物理量对应正确的是（ ）
A. 安培——电阻B. 欧姆——电压
C. 焦耳——热量D. 伏特——电流
【答案】C
【解析】
【详解】安培是电流的单位；欧姆是电阻的单位；焦耳是热量的单位；伏特是电压的单位；故ABD错误，C正确。
故选C。
2. 下列四组物体中，在通常情况下都不容易导电的是（ ）
A. 空气、人体B. 石墨棒、金属丝
C. 陶瓷管、橡胶棒D. 盐水溶液、塑料
【答案】C
【解析】
【详解】容易导电的物体为导体，常见导体有：人体、大地、石墨、金属、盐溶液等；不容易导电的物体为绝缘体，常见绝缘体有：玻璃、陶瓷、橡胶、空气、干木等，故C符合题意，ABD不符合题意。
故选C。
3. 如图甲是小华在学校科技实践活动中自制的盐水动力车，主要是由盐水电池和一个小电动机组装而成的。图乙是他在测量自制盐水电池的电压，下列内容摘自关于盐水动力车的说明书，其中说法不合理的是（ ）
A. 盐水电池给小车供电时，化学能转化为电能
B. 盐水电池供电时不会升温您看到的资料都源自我们平台，20多万份试卷，家威杏 MXSJ663 每日最新，性比价最高C. 自制盐水电池的电压是0.4V
D. 小车运动时电能转化为机械能
【答案】B
【解析】
【详解】A．盐水电池给小车供电时，盐水电池相当于电源，将化学能转化为电能，故A正确，不符合题意；
B．盐水电池供电时，发生化学反应，产生热量，电池会升温，故B错误，符合题意；
C．电压表的量程为0~3V，分度值为0.1V，示数为0.4V，故C正确，不符合题意；
D．小车运动时，消耗电能，将电能转化为小车的机械能，故D正确，不符合题意。
故选:B。
4. 下列有关电阻、变阻器说法正确的是（ ）
A. 电阻是导体对电流的阻碍作用，导体中没有电流流过时，导体就没有电阻
B. 电阻是导体的一种性质，与电压成正比，与电流成反比
C. 将一根金属丝缓慢拉长后，其电阻变大
D. 滑动变阻器是通过改变电阻丝的横截面积来改变电阻的
【答案】C
【解析】
【详解】AB．电阻是导体对电流的阻碍作用，是导体本身的一种属性；其大小与导体的材料、长度、横截面积、温度有关，而与导体两端的电压、通过的电流无关，故AB错误；
C．金属丝被均匀拉长后，长度变长，横截面积变小，因此电阻变大，故C正确；
D．滑动变阻器是通过改变电阻丝的长度来改变电阻值的，不是改变电阻丝的粗细，故D错误。
故选C。

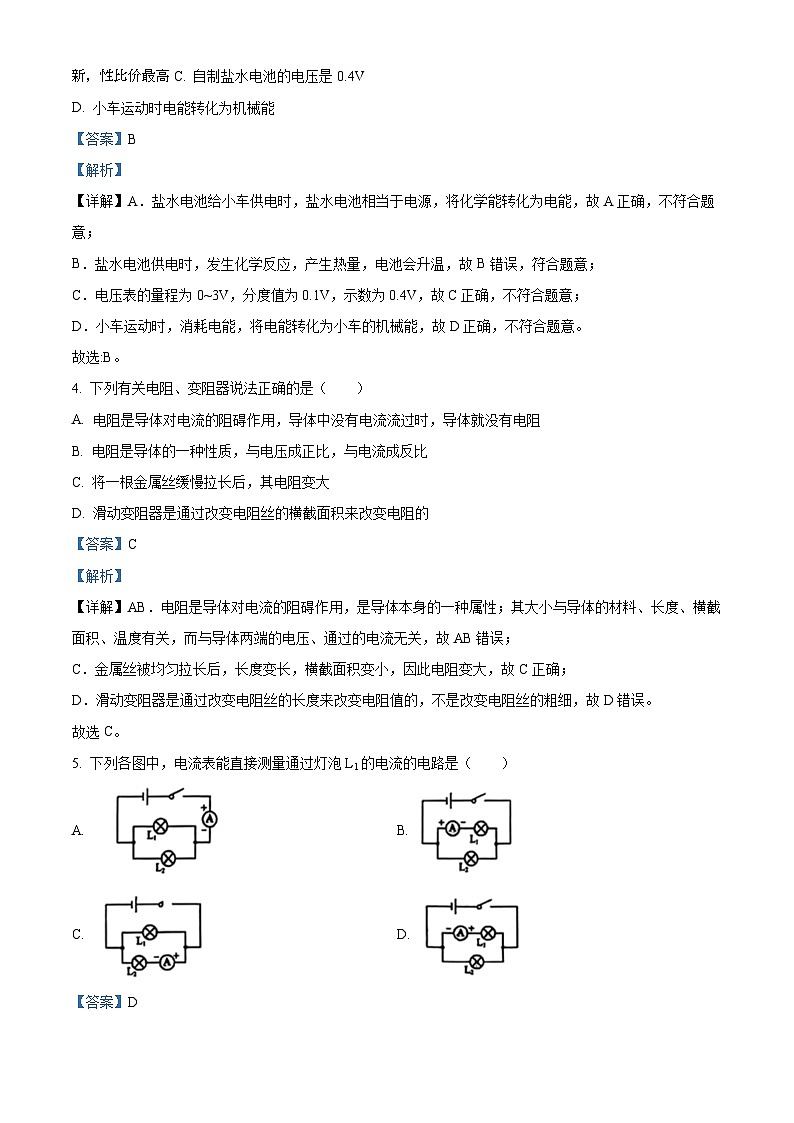

5. 下列各图中，电流表能直接测量通过灯泡L1的电流的电路是（ ）
A. B.
C. D.
【答案】D
【解析】
【详解】A．图中电流表串联在干路中，测量的是干路电流，故A不符合题意；
B．图中电流表串联在L1支路，但是电流表的正负接线柱接反了，故B不符合题意；
C．图中电流表与灯L2串联，测的是灯L2的电流，故C不符合题意；
D．图中电流表与灯L1串联，测的是灯L1的电流，故D符合题意。
故选D。

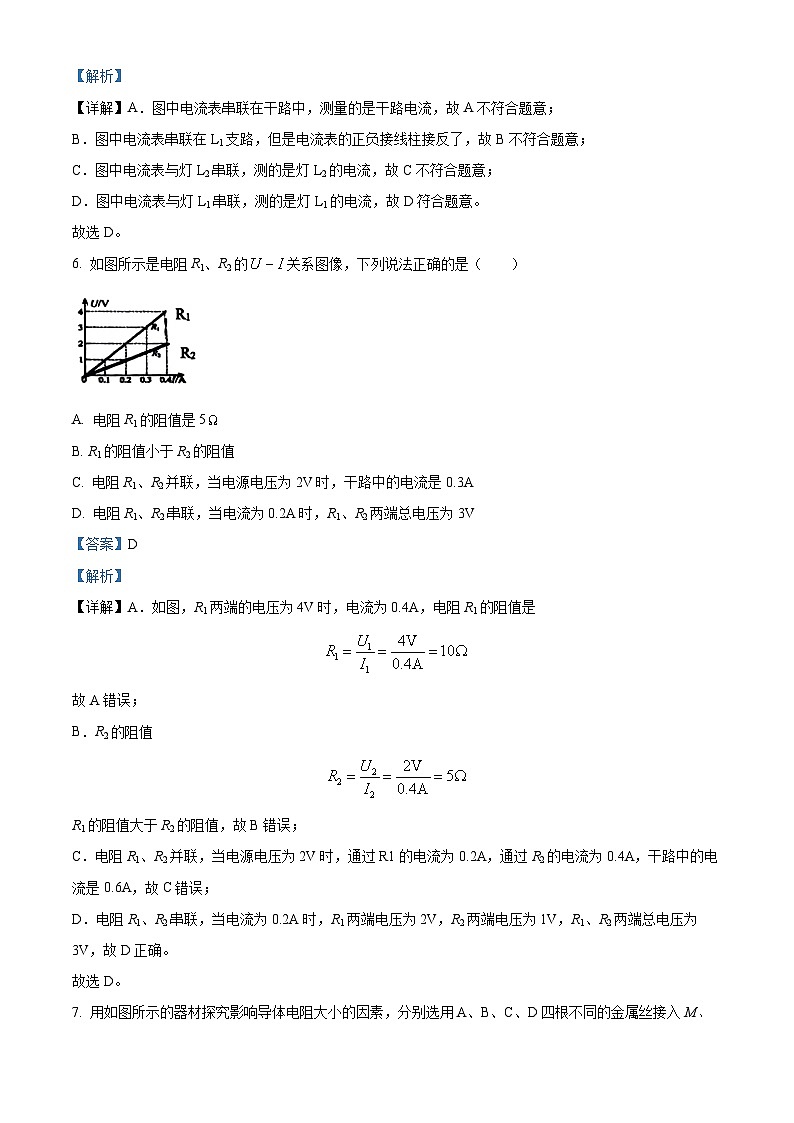

6. 如图所示是电阻R1、R2的关系图像，下列说法正确的是（ ）
A. 电阻R1的阻值是5
B. R1的阻值小于R2的阻值
C. 电阻R1、R2并联，当电源电压为2V时，干路中的电流是0.3A
D. 电阻R1、R2串联，当电流为0.2A时，R1、R2两端总电压为3V
【答案】D
【解析】
【详解】A．如图，R1两端的电压为4V时，电流为0.4A，电阻R1的阻值是
故A错误；
B．R2的阻值
R1的阻值大于R2的阻值，故B错误；
C．电阻R1、R2并联，当电源电压为2V时，通过R1的电流为0.2A，通过R2的电流为0.4A，干路中的电流是0.6A，故C错误；
D．电阻R1、R2串联，当电流为0.2A时，R1两端电压为2V，R2两端电压为1V，R1、R2两端总电压为3V，故D正确。
故选D。
7. 用如图所示的器材探究影响导体电阻大小的因素，分别选用A、B、C、D四根不同的金属丝接入M、N两点之间，下列说法正确的是（ ）
A. 接A、D，可探究导体电阻大小与导体长度是否有关
B. 接C比接B时电流表示数更大一些
C. 接A、C，可探究导体电阻大小与横截面积是否有关
D. 该实验装置不能探究导体电阻与导体材料的关系
【答案】B
【解析】
【详解】A．AD材料、长度均不同，接A、D，没有控制材料相同，不能探究导体电阻大小与导体长度是否有关，故A错误；
B．BC的材料、长度相同，C的横截面积较大，电阻较小，电路中金属丝与电流表串联，由欧姆定律得，接C比接B时电流表示数更大一些，故B正确；
C．AC的材料、横截面积都不同，接A、C，没有控制材料相同，不能探究导体电阻大小与横截面积是否有关，故C错误；
D．AB的长度、横截面积相同，材料不同，接AB可以探究导体电阻与导体材料的关系，故D错误。
故选B。
8. 在图所示的各电路中，闭合电键S后，在滑动变阻器滑片P向右移动的过程中，电表示数变化表示错误的是（ ）
A. 电流表A示数变小B. 电压表V示数变小
C. 电流表A1示数不变D. 电流表A与电流表A1示数比值不变
【答案】C
【解析】
【详解】ACD．由电路图可知，电阻R与滑动变阻器串联，电压表测R两端的电压，电流表A与A1都是测电路中的电流，即电流表A与电流表A1示数比值为1，当滑片向右移动时，变阻器接入电路的电阻变大，电路的总电阻变大，根据可知，电路中的电流变小，即电流表A与A1的示数都变小，又因为串联电路电流处处相等，当滑片向右移动时，电流表A与电流表A1示数比值仍为1保持不变，故AD正确，不符合题意，故C错误，符合题意；
B．根据U= IR可知，电路中的电流变小，则R两端的电压变小，即电压表的示数变小，故B正确，不符合题意。
故选C。
9. 图甲是我们经常使用到的非接触式红外线测温枪的工作原理图。R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图乙。对该电路分析正确的是（ ）
A. 体温越高，R的阻值越大
B. 体温越高，电路中电流越大
C. 体温越高，电压表示数越小
D. 体温越高，电压表示数与电路中电流的比值变大
【答案】B
【解析】
【详解】ABC．由图乙可知，R随着人体温度的升高而减小，由图甲可知，两电阻串联，电压表测定值电阻两端电压。当体温越高时，电路中总电阻越小，由欧姆定律可知，电路中电流越大，根据可知，定值电阻两端电压增大，故电压表示数越大，故B正确，AC错误；
D．电压表示数与电路中电流的比值为R0的阻值，R0为定值电阻，阻值不随温度的改变而改变，故D错误。
故选B。
10. 把阻值为的定值电阻和标有“ 1A”的滑动变阻器R连接在电压恒为4.5V的电源两端的电路中，如图所示。电流表和电压表选择的量程分别为“0~0.6A”和“0~3V”。调节滑片，在保证电路安全的情况下，下列说法中正确的是（ ）

A. 电流表的示数范围为0.15A~0.3A
B. 电压表的示数范围为0V~3V
C. 滑动变阻器接入电路的最小阻值为
D. 当电压表示数为2.5V时，滑动变阻器接入电路的阻值为
【答案】A
【解析】
【详解】分析电路图可知，定值电阻和滑动变阻器R串联，电压表测定值电阻电压。
ABC．电压表的量程为0~3V，电压最大为3V时，电路中电流为
变阻器允许通过的最大电流为1A，电流表所选的量程为0~0.6A，所以电路中的电流最大为0.3A，根据，此时电路总电阻最小，即滑动变阻器接入电路的阻值最小，滑动变阻器接入电路的最小阻值为
当滑片移到滑动变阻器阻值最大处时，电路总电阻最大，电路中电流最小，最小电流为
所以电流表的示数范围为0.15A~0.3A；当电流最小时，根据，此时定值电阻的电压最小，即电压表最小示数为
所以电压表的示数范围为1.5V~3V。故A正确，BC错误；
D．当电压表的示数为2.5V时，电路中电流为
根据串联电路的电压规律和欧姆定律，此时滑动变阻器接入电路的阻值为
故D错误。
故选A。
二、填空与作图题（每空1分，每图2分，共23分）
11. 如图所示为国产油电混合动力汽车，它具有长续航、节能、环保等特点，给车充电时，蓄电池将______能转化为______能。汽车各转向灯能独立工作，因此各转向灯之间是______联的（选填“串”或“并”）。

【答案】 ①. 电 ②. 化学
③. 并
【解析】
【详解】[1]充电时，消耗的电能储存在电池中，蓄电池将电能转化为化学能，用电时化学能转化成电能。
[2]汽车各转向灯能独立工作，互不影响，因此各转向灯之间是并联的。
12. 如图甲所示电路中电源电压为3V，闭合开关，电流表A1、A2的示数分别为1.2A、1A，A3的示数如图乙所示为 ___________A，则通过L1的电流是 ___________A；L3两端的电压为 ___________V。
【答案】 ① 0.3 ②. 0.2 ③. 3
【解析】
【详解】[1]由电路图甲可知，三个灯泡并联，电流表A1测干路电流，电流表A2测流过灯L2与L3的电流，电流表A3测流过灯L3的电流，已知电流表A1、A2的示数分别为1.2A、1A，由图乙可知电流表A3所选量程为0~0.6A，分度值是0.02A，电流表A3的示数是0.3A，通过灯L3的电流
I3=IA3=0.3A
[2]因并联电路中干路电流等于各支路电流之和，所以，通过灯L1的电流
I1=IA1-IA2=1.2A-1A=0.2A
[3]并联电路中各支路电压都相等，都等于电源电压，已知电源电压为3V，则L3两端的电压为3V。
13. 我国年仅22岁的优秀青年科学家曹原研究发现：当两层石墨烯以一个“魔角”叠加在一起时，再加入一定数量的电子，石墨烯的电阻突然变为0，此现象中石墨烯是_____体，我们在考试时要用到2B铅笔填涂机读卡，2B铅笔中的石墨是______（选填“导体”或“绝缘体”）。有一种防火警报器，这款警报器的触发装置就是石墨，其原理是整个电路的电压不变，当有火烧到警报器的触发装置后，石墨的温度升高，电阻_________（选填“变大”或“变小”“不变”），通过触发装置的电流会增大，从而发出警报。玻璃在常温下是__________（选填“导体”或“绝缘体”），如图所示点燃酒精灯后，当玻璃被加热到红炽状态时，会看到电流表示数变大，分析这种现象：说明玻璃的电阻随着温度的升高电阻_________。（选填“变大”或变小”“不变”）。
【答案】 ①. 超导 ②. 导体 ③. 变小 ④. 绝缘体 ⑤. 变小
【解析】
【详解】[1]在一定条件下，石墨烯的电阻突然变为0，此现象中石墨烯是超导体。
[2]2B铅笔中的石墨容易导电，是导体。
[3]当有火烧到警报器的触发装置后，石墨的温度升高，电阻变小，过触发装置的电流会增大，从而发出警报。
[4]玻璃在常温下不容易导电，是绝缘体。
[5]点燃酒精灯后，当玻璃被加热到红炽状态时会看到电流表示数变大，根据欧姆定律可知，电路中的总电阻变小，即玻璃的电阻变小，这说明电阻大小会受到温度的影响。
14. 如图所示，电源电压恒为6V，R1为10Ω，闭合开关后，电流表的示数为0.4A，则通过R1的电流为___________A，R2的阻值为___________Ω。
【答案】 ①. 0.6 ②. 15
【解析】
【详解】[1]观察该电路图，闭合开关后，两电阻是并联的，电流表测R2的电流，电流表的示数为0.4A，则流过R2的电流为0.4A，电源电压恒为6V，则R2的电压为6V，根据欧姆定律可知，通过R1的电流
通过R1的电流为0.6A。
[2]由题意可知，电流表示数为0.4A，则流过R2的电流为0.4A，R2的电压为6V，根据欧姆定律的变换式，可知R2的阻值
R2的阻值为15Ω。
15. 甲、乙两导体的电流与电压的关系图像如图所示，由图可知，甲的电阻______（选填“大于”“小于”或“等于”）乙的电阻；当导体甲两端的电压为0时，其阻值是______ Ω；若将导体甲和乙并联在电路中，通过它们的电流之比：______。

【答案】 ①. 小于 ②. 10 ③. 2∶1
【解析】
【详解】[1]根据图像可知，当电压时，，，由欧姆定律可得
则
[2]电阻是导体本身的性质，由导体的材料、长度、横截面积和温度有关，与电压、电流无关；所以，当导体甲两端的电压为0时，其阻值不变，为。
[3]并联电路各支路两端电压相等，根据欧姆定律可得将导体甲和乙并联在电路中，通过它们的电流之比为
：：：：1
16. 如图甲的电路中，电源电压保持不变，闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，则定值电阻为___________Ω，滑动变阻器最大阻值为___________Ω，电源电压为___________V。
【答案】 ①. 20 ②. 40 ③. 6
【解析】
【详解】[1][3]当变阻器的滑片移动到a端时，电路中只有定值电阻，此时电流最大，电压表的示数就是电源电压；根据图乙可知，电压表示数为6V，即电源电压为6V，电路中的最大电流为0.3A。由可得，定值电阻R的阻值
[2]当滑片在b端时，滑动变阻器与定值电阻串联，电路中总电阻最大，电流最小，即
由可得，电路的总电阻
则滑动变阻器的最大阻值
17. 下图是探究电流与电压关系的实验实物图，请将图连接完整，要求向右滑动变阻器时电流表示数减小。
【答案】
【解析】
【详解】探究电流与电压关系时，电流表与电阻串联，电压表与电阻并联，由向右滑动变阻器的滑片时电流表示数减小可知，变阻器的左下方接线柱必须接入电路中，且与电阻串联，则实物图的连接如下图所示：
18. 根据如图的实物图，画出与之对应的电路图。
【答案】
【解析】
【详解】由实物图可知，两灯串联，开关串联在电路中控制整个电路，电压表并联在L1两端，故画电路图如下：
三、实验探究题（每空1分，共21分）
19. 小明进入电学学习，对电学知识产生了浓厚的兴趣，不仅主动探究课本上的相关知识且自制了一些电学器具来加强对知识的理解，以下是他的一些实验，图甲所示为一辆“盐水动力”玩具车，车身上方固定了一个小塑料杯，塑料杯壁内侧有一片镁片和一片碳片。当往杯中倒入温度较高的盐水，使镁片和碳片都浸入盐水中时，小车就能缓缓向前运动。
（1）上述插入镁片和碳片的盐水杯相当于电路中的_________（选填“用电器”或“电源”）；
（2）当盐水温度为50℃时，小组同学拆下与电动机相连的导线，换接电压表，元件正常，连接良好，如图乙所示，这个电池的正极是_________（选填“镁片”“碳片”）；
（3）图丙为小明设计的一个风力测定仪，O是转动轴，金属杆OC与圆弧AB接触良好，下面连着一块受风板，无风时OC是竖直的，金属杆OC与弧形电阻AB组合在一起相当于一个_________，开关S闭合时，由图可知风越大，小灯泡的亮度_____（选填：“更亮”、“更暗”或“不变”）；
（4）图丁是小明运用所学电学知识设计了一个电子身高测量仪当被测者测身高增加时，电压表的示数______；电流表示数_________填（“变大”、“变小”或“不变”）
【答案】 ①. 电源 ②. 碳片 ③. 滑动变阻器 ④. 更亮 ⑤. 变大 ⑥. 变小
【解析】
【详解】（1）[1]电源是给电路提供电压的装置，插入镁片和碳片的盐水杯可使小车运动，所以相当于电路中的电源，工作时将化学能转化为电能。
（2）[2]由图2知，电压正向偏转，说明电压表的正接线柱接入的是电池的正极，即碳片是电池的正极。
（3）[3][4]如图丙，AB是电阻，金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器，开关S闭合时，滑动变阻器与灯泡串联，由图可知风越大，滑片越靠近B端，接入电路的电阻越小，电路中电流越大，小灯泡的亮度更亮。
（4）[5][6]如图，滑动变阻器与电阻R1串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，被测者测身高增加时，电路中的电流减小，电流表示数变小；由可知，电阻R1两端的电压减小，变阻器接入电路的电阻增大，滑动变阻两端的电压增大，电压表的是数变大。
20. 小明同学想“探究电流跟电阻的关系”。于是他找来了一些器材，开始了科学探究。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。

（1）他首先连接了如图（甲）所示的电路图，为保证电路安全，连接电路时，开关应断开，闭合开关前应将滑动变阻器滑片置于__________端（选填“左”或“右”）；
（2）他的实验步骤为：
①先让5Ω电阻接入电路，闭合开关，调节滑动变阻器，使电压表的示数为1.5V，记录电流表示数；
②将5Ω电阻换成10Ω电阻，闭合开关后发现电压表示数大于1.5V，应将滑动变阻器的滑片向________（填“左”或“右”）移动，当观察到电压表示数为__________V时，记录电流表示数；
③将10Ω电阻换成15Ω电阻，闭合开关后发现：当滑动变阻器的滑片移动到最右端时，电流表和电压表的示数如图（乙）所示。出现上述情况的原因可能是________；
A．滑动变阻器最大阻值太大B．滑动变阻器最大阻值太小
C．滑动变阻器断路D．定值电阻短路
（3）更换部分实验器材，继续完成整个探究实验后，用测得的数据绘制了如图（丙）的图象，根据该图象可以得出的结论是：_________ ；
（4）为完成整个实验，应该选取最大阻值不小于__________Ω的滑动变阻器。
【答案】 ①. 右 ②. 右 ③. 1.5 ④. B ⑤. 电压一定时，电流与电阻成反比 ⑥. 75
【解析】
【详解】（1）[1]为保证电路安全，闭合开关前应将滑动变阻器的滑片放在阻值最大的位置，故由图（甲）可知，应将滑动变阻器滑片置于右端。
（2）②[2][3]将5Ω电阻换成10Ω电阻，闭合开关后发现电压表示数大于1.5V，由串联电阻分压的知识可知，应增大滑动变阻器接入电路中的阻值，故应将滑片向右滑动，直到电压表示数为1.5V。
③[4]由图（乙）可知，电流表与电压表均选择小量程，电流表的示数为0.12A，电压表的示数为1.8V，将10Ω电阻换成15Ω电阻，定值电阻阻值变大，由串联电阻分压可知，要使定值电阻两端电压不变，则应增大滑动变阻器接入电路中的阻值，当滑动变阻器的滑片移动到最右端时，由电压表的示数可知，此时定值电阻两端电压仍大于1.5V，故可知此时滑动变阻器两端分压较小，即出现上述情况的原因是由于滑动变阻器最大阻值太小造成滑动变阻器的分压过小造成的，故ACD不符合题意，B符合题意。
故选B。
（3）[5]由图像数据可知，定值电阻两端的阻值与通过对应定值电阻的电流的乘积保持在1.5V不变，故可得结论：电压一定，导体中的电流跟导体的电阻成反比。
（4）[6]由图丙可知，定值电阻的最大阻值为R=25Ω，此时电路中的最小电流为
故由欧姆定律可得，此时电路中的总电阻最大值为
则滑动变阻器的最大值不能小于
21. 电流做的功跟电压、电流和通电时间三个因素都有关。小明想通过实验验证电功跟电压的关系，选用的器材如图所示。其中甲、乙两玻璃瓶内装有初始温度相同、等质量的煤油，两电阻丝阻值不同（）。
（1）将两根电阻丝串联后接入电路中，可控制_________和__________相同；
（2）通电一段时间后，通过观察_________来比较电流做功多少；这种研究方法是_________法；
（3）通过实验发现：在相同时间内，电流通过电阻丝__________（选填“R1”或“R2”）做的功多；进一步研究发现电流所做的功与电压的关系表达式（用字母W1、W2、U1、U2表达）_________；
（4）若R1两端的电压为3V，电路中的电流为0.4A，则10s内电流通过R1做的功为_________J；
（5）请在虚线框内画出本题研究的电路图_________。
【答案】 ①. 电流 ②. 通电时间 ③. 温度计示数变化 ④. 转换 ⑤. R1 ⑥. ⑦. 12 ⑧.
【解析】
【详解】（1）[1][2]由图可知，R1、R2串联，根据串联电路的特点可知，通过R1、R2的电流相等，而且R1、R2同时工作，所以可控制两根电阻丝的电流和通电时间相同。
（2）[3][4]在这个实验中，小明是通过观察比较温度计示数的变化量来比较电流做功多少的，温度升高的越高，表示电流做功越多，产生的热量越多，这种方法叫转化法。
（3）[5]通过R1、R2的电流大小相等，通电时间相同，由于，由可知，，由可知，电流通过电阻丝R1做的功多。
[6]进一步研究发现电流所做的功与电压的关系表达式
两式相比得
（4）[7]10s内电流通过R1做的功
（5）[8]从电源正极开始，依次画出电路各元件，两个电压表分别在两个定值电阻两端，如图
四、综合题（22题8分，23题8分，共16分）
22. 如图甲所示电路，电源电压恒为9V，和的阻值均为30Ω。只闭合S1，电压表示数如图乙所示。求：
（1）R1两端的电压；
（2）电阻的阻值；
（3）再闭合、，电流表的示数。
【答案】（1）；（2）；（3）
【解析】
【详解】解：（1）只闭合S1，和串联，电压表测两端的电压，示数为6V，电源电压恒为9V，则R1两端的电压为
（2）只闭合S1，和串联，电流处处相等，有
电阻的阻值
（3））再闭合、，短路，和并联，电压相等且等于电源电压，电流表测干路的电流，此时通过的电流为
通过的电流为
干路电流为
答：（1）R1两端的电压为3V；
（2）电阻的阻值为；
（3）再闭合、，电流表的示数为。
23. 空气质量指数是确保实现碧水蓝天的重要指标，下表的空气质量等级是按照空气质量指数划分的。如图甲是环保项目性学习小组设计的空气质量检测仪的电路原理图，用电流表显示空气质量指数。电源电压18V保持不变，定值电阻R0标有“18V、100Ω”，气敏电阻R的阻值与空气质量指数K的关系图像如图乙所示。
试分析和计算：
（1）定值电阻R0正常工作时的电流：
（2）定值电阻R0正常工作3min消耗的电能；
（3）请通过计算说明电路中电流为0.1A时，对应的空气质量等级
【答案】（1）0.18A；（2）538.2J；（3）对应的空气质量等级为良
【解析】
【详解】解：（1）定值电阻R0标有“18V、100Ω”，定值电阻正常工作时的电流
（2）定值电阻R0正常工作3min消耗的电能
（3）闭合开关，气敏电阻R与定值电阻R0串联，电流表测电路中电流，串联电路总电阻等于各部分电阻之和，电路中电流为0.1A时，R0两端的电压
此时气敏电阻的阻止为
由图像知，空气质量指数区在51~100之间对应的空气质量等级为良。
答：（1）定值电阻R0正常工作时的电流为0.18A；
（2）定值电阻R0正常工作3min消耗的电能为538.2J；
（3）电路中电流为0.1A时，对应的空气质量等级为良。空气质量指数K
0~50
51~100
101~150
150~200
210~300
>300
空气质量等级
优
良
轻度污染
中度污染
重度污染
重度污染
