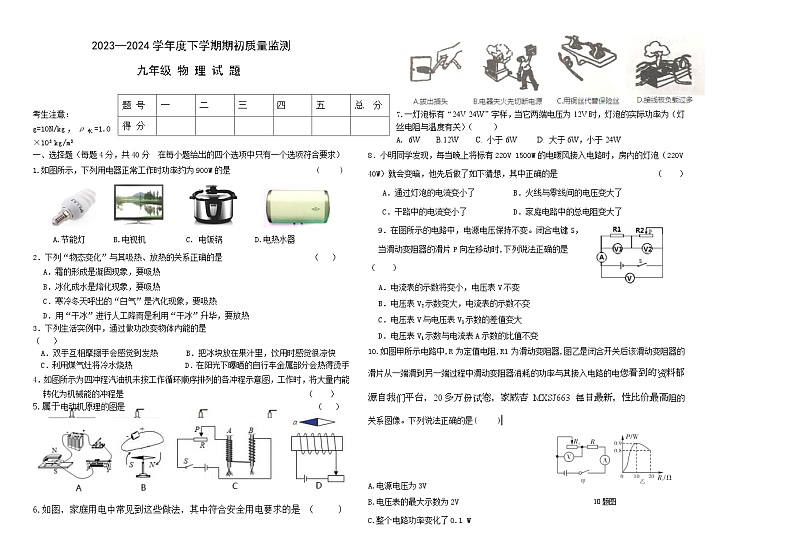

考生注意：
g=10N/kg，ρ水=1.0 ×103 kg/m3
一、选择题（每题4分，共40分 在每小题给出的四个选项中只有一个选项符合要求）
1.如图所示，下列用电器正常工作时功率约为900W的是 ( )

A.节能灯 B.电视机 C. 电饭锅 D.电热水器
2．下列“物态变化”与其吸热、放热的关系正确的是 （ ）
A．霜的形成是凝固现象，要吸热
B．冰化成水是熔化现象，要吸热
C．寒冷冬天呼出的“白气”是汽化现象，要吸热
D．用“干冰”进行人工降雨是利用“干冰”升华，要放热
3．下列生活实例中，通过做功改变物体内能的是 （ ）
A．双手互相摩擦手会感觉到发热 B．把冰块放在果汁里，饮用时感觉很凉快
C．利用煤气灶将冷水烧热 D．在阳光下曝晒的自行车金属部分会热得烫手
4．如图所示为四冲程汽油机未按工作循环顺序排列的各冲程示意图，工作时，将大量内能转化为机械能的冲程是 （ ）
5.属于电动机原理的图是 （ ）
6.如图，家庭用电中常见到这些做法，其中符合安全用电要求的是 （ ）
7.一灯泡标有“24V 24W”字样，当它两端电压为12V时，灯泡的实际功率为（灯丝电阻与温度有关）（ ）
6W B.12W C. 小于6W D. 大于6W，小于24W
8．小明同学发现，每当晚上将标有220V 1500W的电暖风接入电路时，房内的灯泡（220V
40W）就会变暗，他先后做了如下猜想，其中正确的是 （ ）
A．通过灯泡的电流变小了 B．火线与零线间的电压变大了
C．干路中的电流变小了 D．家庭电路中的总电阻变大了
9．在图所示的电路中，电源电压保持不变。闭合电键S，
当滑动变阻器的滑片P向左移动时,下列说法正确的是 （ ）
A．电流表的示数将变小，电压表V不变
B．电压表V2示数变大，电流表的示数不变
C．电压表V与电压表V1示数的差值变大
D．电压表V1示数与电流表A示数的比值不变
10.如图甲所示电路中,R 为定值电阻,R1 为滑动变阻器,图乙是闭合开关后该滑动变阻器的滑片从一端滑到另一端过程中滑动变阻器消耗的功率与其接入电路的电您看到的资料都源自我们平台，20多万份试卷，家威杏 MXSJ663 每日最新，性比价最高阻的关系图像。下列说法正确的是( )
A.电源电压为3V
10题图
B.电压表的最大示数为2V
C.整个电路功率变化了0.1 W
D.R 的功率变化了3.2 W

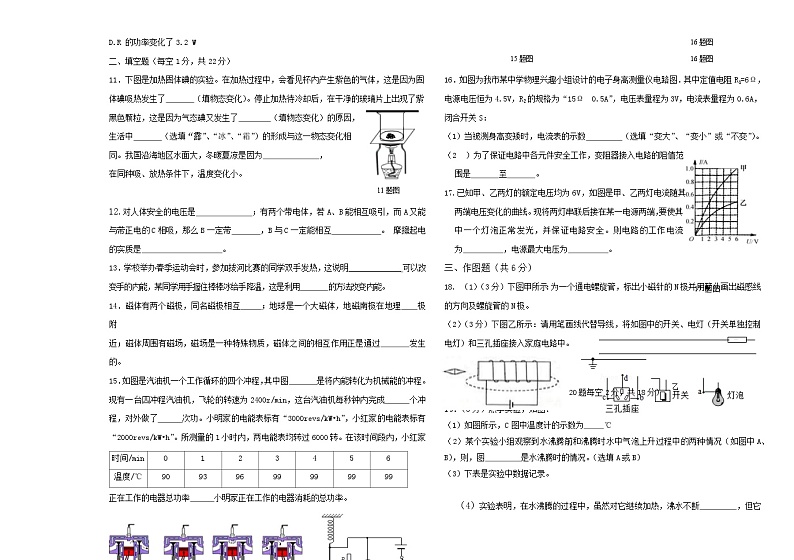

二、填空题（每空1分，共22分）
11．下图是加热固体碘的实验。在加热过程中，会看见杯内产生紫色的气体，这是因为固
体碘吸热发生了 （填物态变化）。停止加热待冷却后，在干净的玻璃片上出现了紫
黑色颗粒，这是因为气态碘又发生了 （填物态变化）的原因，
生活中 （选填“露”、“冰”、“霜”）的形成与这一物态变化相
同。我国沿海地区水面大，冬暖夏凉是因为 ，
在同种吸、放热条件下，温度变化小。
11题图
12.对人体安全的电压是 ；有两个带电体，若A、B能相互吸引，而A又能与带正电的C相吸，那么B一定带 ，B与C一定能相互 。 摩擦起电的实质是 。
13．学校举办春季运动会时，参加拔河比赛的同学双手发热，这说明17题图题图
_____________ 可以改变手的内能，某同学用手握住棒棒冰给手降温，这是利用 的方法改变内能。
14．磁体有两个磁极，同名磁极相互 ；地球是一个大磁体，地磁南极在地理 极附
近；磁体周围有磁场，磁场是一种特殊物质，磁体之间的相互作用正是通过 发生的。
15．如图是汽油机一个工作循环的四个冲程，其中图 是将内丙能转化为机械能的冲程。现有一台四冲程汽油机，飞轮的转速为2400r/min，这台汽油机每秒钟内完成 80个冲程，对外做了 次功。小明家的电能表标有“3000revs/kW•h”，小红家的电能表标有“2000revs/kW•h”。所测量的1小时内，两电能表均转过6000转。在该时间段内，小红家正在工作的电器总功率 小明家正在工作的电器消耗的总功率。
20
16题图
16题图
15题图
16．如图为我市某中学物理兴趣小组设计的电子身高测量仪电路图．其中定值电阻R1=6Ω，
电源电压恒为4.5V，R2的规格为“15Ω 0.5A”，电压表量程为3V，电流表量程为0.6A，
闭合开关S：
（1）当被测身高变矮时，电流表的示数 （选填“变大”、“变小”或“不变”）。
（2）为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是 至 。
17.已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线。现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全。则电路的工作电流为 ，电源最大电压为 。
三、作图题（共6分）
18. （1）（3分）下图甲所示：为一个通电螺旋管，标出小磁针的N极并用箭头画出磁感线的方向及螺旋管的N极。
（2）（3分）下图乙所示：请用笔画线代替导线，将如图中的开关、电灯（开关单独控制电灯）和三孔插座接入家庭电路中。
乙
甲
实验探究题（19题每空1分，20题每空2分，共18分）
19．（6分）热学实验，如图：
（1）如图所示，C图中温度计的示数为 ℃
（2）某个实验小组观察到水沸腾前和沸腾时水中气泡上升过程中的两种情况（如图中A、B），则，图 是水沸腾时的情况。（选填A或B）
（3）下表是实验中数据记录。
实验表明，在水沸腾的过程中，虽然对它继续加热，沸水不断 ，但它的温度 （填“升高”、“降低”或“不变”）。此时水的沸点为 ℃，当时的大气压强比1标准大气压 （填“高”或“低”）。
20．某同学做“测定小灯泡的电功率”实验，电源电压3V且保持不变，滑动变阻器标有“3A、5Ω”的字样，所用小灯泡是额定电压为“2.5V”和“2.2V”中的一个。
（1）实物电路如图所示，图中尚有一根导线未连接，请用笔画线代替导线补上。
（2）在连接电路中，开关应处于____________状态。（填“闭合”或“断开”）
（3）闭合开关前，滑动变阻器上的滑片，应移到____________端。（填“左”或“右”）
（4）闭合开关后，移到滑动变阻器的滑片，发现滑片在中点附近位置时，小灯泡正常发
光，此时电流表示数如上图，小灯泡的额定电流为_______A，则该实验中所用小灯泡的额定功率为______W。继续移到滑动变阻器的滑片，发现小灯泡发出耀眼的亮光，则此时小灯泡的实际功率_________额定功率。（填“大于”、“等于”或“小于”）
五、综合题（23题6分，24题8分，共14分。 解题时要写必要的文字说明，依据的主要公式或变形公式，运算过程和结果要写明单位）
21．小强家买了一个自动电热水壶，其铭牌如下表，小强装了1L的水，加热6min后把水烧开，水壶自动断电。已知大气压为1个标准大气压，家庭电路电压为220V，电热水壶的电阻不变，水的初温为20℃，c水=4.2×103J/（kg•℃），ρ水=1.0×103kg/m3。求：
（1）这壶水吸收的热量；
（2）电热水壶的热效率；
22.如图，R1=6Ω，当S1闭合，S2、S3断开时，电流表示数为1A；S3闭合，S1、S2断开时，电流表示数为0.2A。求：
（1）电源电压；
（2）电阻R2的阻值；
（3）当S1、S2闭合，S3断开时，电路消耗的总功率。
2023—2024学年度下学期期初质量监测
九年级物理答案
选择题（每题4分，共40分 ）
填空题（每空2分，共20分）
11、升华 凝华 霜 水的比热容大
12、不高于36V 正电 排斥 电子的转移
13、做功 热传递
14、排斥 北 磁场
15、___丙_______ 80 20 大于
16、 变大 3Ω 12Ω
17、 0.5A 8V
三、作图题18.（共6分）
四、实验探究题(每空2分，共24分）
19、-7 B 吸收热量 不变
99℃ 低
20、1.图略 断开 左 0.3A
0.66 大于
五、综合题（每题6分，共12分）
21、23.
（1）m=ρ水V=1.0×103kg/m3×1×10-3m3=1kg（1分）
Q吸=cm△t=4.2×103J/（kg•℃）×1kg×（100℃-20℃）=3.36×105J）（2分）
（2）W=Pt=1100W×6×60s=3.96×105J（1分）
（2分）
22.
题 号
一
二
三
四
五
总 分
得 分
时间/min
0
1
2
3
4
5
6
温度/℃
90
93
96
99
99
99
99
自动电热水壶
型号
WL100F
电源
220V 50Hz
额定功率
1100W
容量
1L
学校
年班
姓名
题 号
一
二
三
四
五
总 分
得 分
1
2
3
4
5
6
7
8
9
10
C
B
A
D
A
B
A
A
D
D
