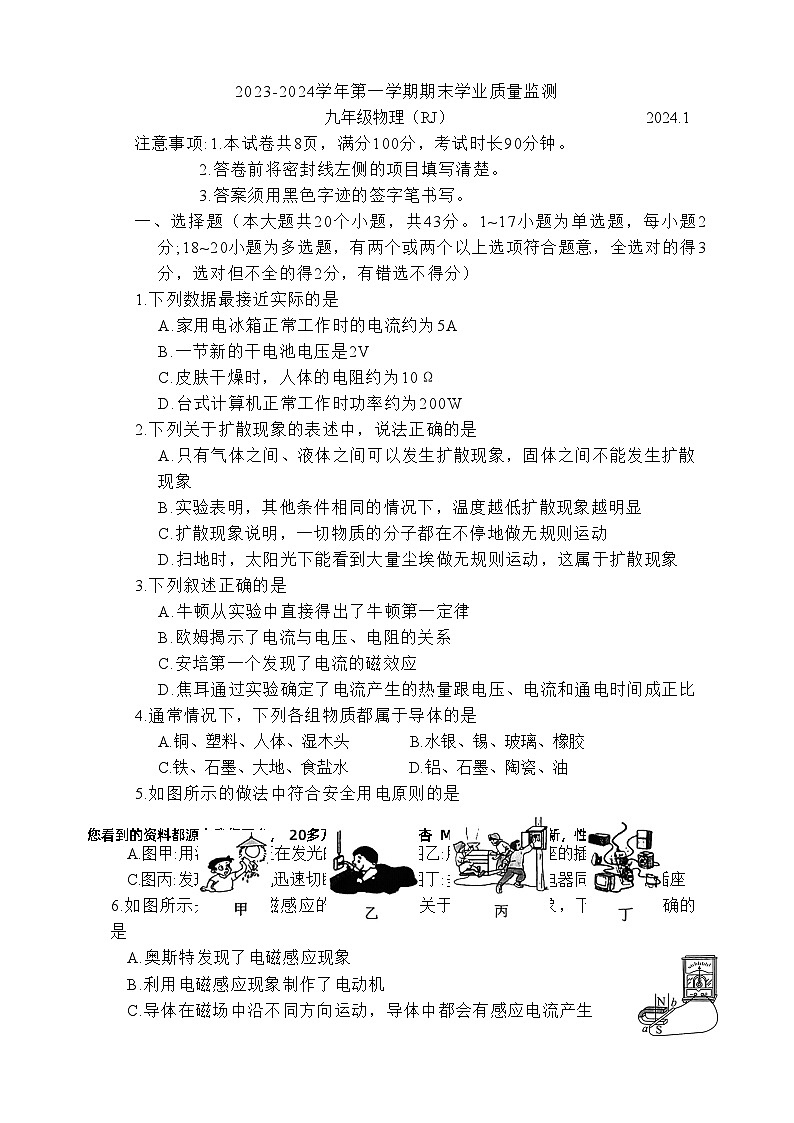

九年级物理（RJ） 2024.1
注意事项:1.本试卷共8页，满分100分，考试时长90分钟。
2.答卷前将密封线左侧的项目填写清楚。
3.答案须用黑色字迹的签字笔书写。
一、选择题（本大题共20个小题，共43分。1~17小题为单选题，每小题2分;18~20小题为多选题，有两个或两个以上选项符合题意，全选对的得3分，选对但不全的得2分，有错选不得分）
1.下列数据最接近实际的是
A.家用电冰箱正常工作时的电流约为5A
B.一节新的干电池电压是2V
C.皮肤干燥时，人体的电阻约为10Ω
D.台式计算机正常工作时功率约为200W
2.下列关于扩散现象的表述中，说法正确的是
A.只有气体之间、液体之间可以发生扩散现象，固体之间不能发生扩散现象
B.实验表明，其他条件相同的情况下，温度越低扩散现象越明显
C.扩散现象说明，一切物质的分子都在不停地做无规则运动
D.扫地时，太阳光下能看到大量尘埃做无规则运动，这属于扩散现象
3.下列叙述正确的是
A.牛顿从实验中直接得出了牛顿第一定律
B.欧姆揭示了电流与电压、电阻的关系
C.安培第一个发现了电流的磁效应
D.焦耳通过实验确定了电流产生的热量跟电压、电流和通电时间成正比
4.通常情况下，下列各组物质都属于导体的是
A.铜、塑料、人体、湿木头 B.水银、锡、玻璃、橡胶
C.铁、石墨、大地、食盐水 D.铝、石墨、陶瓷、油
5.如图所示的做法中符合安全用电原则的是
您看到的资料都源自我们平台，20多万份试卷，家威杏 MXSJ663 每日最新，性比价最高
A.图甲:用湿抹布擦正在发光的灯泡 B.图乙:用手指触碰插座的插孔
C.图丙:发现有人触电迅速切断电源 D.图丁:多个大功率用电器同时用一个插座
6.如图所示是探究电磁感应的实验装置。关于电磁感应现象，下列说法正确的是
A.奥斯特发现了电磁感应现象
B.利用电磁感应现象制作了电动机
C.导体在磁场中沿不同方向运动，导体中都会有感应电流产生
D.如果磁感线和切割磁感线方向都变得相反，导体中感应电流的方向不发生改变
7.关于如图所示的四幅图，下列说法中正确的是
A.甲图中木塞飞出时，试管内水蒸气的内能增加
B.乙图中两个压紧的铅块能吊起钩码是因为分子间存在斥力
C.丙图中活塞向下运动时的能量转化与内燃机的做功冲程相同
D.丁图中小朋友下滑时，机械能转化为内能
8.下列关于电功率的说法中正确的是
A.电功率是表示电流做功多少的物理量
B.用电器在相同时间内消耗的电能越多，电功率越大
C.几只灯泡串联发光时，电阻大的灯泡的实际功率小
D.灯泡两端的电压不等于其额定电压时，灯泡的实际功率可以等于其额定功率
9.下列发电站中利用不可再生能源发电的是
A.核电站 B.风力发电站
C.水力发电站 D.太阳能发电站
10.用如图所示的装置“探究影响电流热效应的因素”，电阻丝R1和R2分别密封在两只完全相同的烧瓶中，且R1＜R2，瓶中装有质量相等的煤油。下列说法正确的是
A.该装置用来探究电流热效应与电流大小的关系
B.实验中，通过比较温度计示数的变化量来比较电阻丝产生热量的多少
C.闭合开关后，装R1电阻丝的烧瓶中温度计示数上升较快
D.将右侧烧瓶中的煤油换成等质量的水，可比较煤油和水的比热容大小
11.小明利用光敏电阻受到光照时电阻变小的特性，设计了如图所示的自动控制电路，要求光暗时灯亮，光亮时灯灭。在实际调试时，发现灯始终亮着，而光敏电阻和其他电路元件都正常。下列措施能使电路达到要求的是
A.增加电磁铁线圈的匝数
B.滑动变阻器滑片P向右移动
C.抽出电磁铁中的铁芯
D.减小控制电路电源电压
12.将“220V 60W”的灯泡L1和“220V40W”的灯泡L2串联在220V的电源上，组成闭合电路（灯丝电阻不变），下列说法正确的是
A.灯泡L1比灯泡L2亮 B.灯泡L2比灯泡L1亮
C.两灯泡的总功率大于40W D.两灯泡的实际功率都为其额定功率的一半
13.关于热机，下列说法正确的是
A.汽油机在吸气冲程中吸入的只有空气
B.汽油的热值比柴油的热值大，所以汽油机比柴油机效率高
C.柴油机的点火方式叫点燃式，汽油机的点火方式叫压燃式
D.汽油机和柴油机只有做功冲程对外做功，其他三个冲程都是依靠飞轮的惯性完成的
14.如图所示的四个装置中，工作原理与电动机相同的是
A.电磁起重机 B.司南 D.扬声器
15.如图是小虎家中电路的一部分，下列说法中正确的是
A.可以用漏电保护器代替保险丝
B.电冰箱接入三孔插座后，其外壳与大地相连
C.正确使用试电笔接触A点，氢管会发光
D.为了用电安全，应在乙处安装开关，甲处安装电灯
16.如图所示，电源电压不变。在保证电路中各元件安全的情况下，下列说法不正确的是
A.只闭合S1，滑片P向左移动，电压表示数的变化量与电流表示数的变化量的比值不变
B.只闭合S1，滑片P向左移动，R1消耗的功率变小
C.只闭合S1、S3，滑片P向左移动，R2消耗的功率不变
D.开关均闭合，滑片P向左移动，电压表的示数不变，电流表示数变小
17.如图甲所示电路中，电源电压恒定不变，定值电阻R1的阻值为20Ω。滑动变阻器R2的最大阻值为100Ω，闭合开关后，当滑动变阻器的滑片P移到某一位置时，电压表V1的示数如图乙所示，此时R2的功率为1.75W。下列说法正确的是
A.R1与滑动变阻器R2并联
B.电压表V2测量电源电压
C.电流表的示数为0.05A
D.电源电压为12V
18.下列关于内能、温度、热量的说法，不正确的是
A.物体的温度越高，含有的热量越多
B.物体温度升高，可能是从外界吸收了热量
C.热量总是从内能多的物体传递给内能少的物体
D.物体的温度不变，内能一定不变
19.如图所示，电源电压不变，灯泡L标有“6V 0.5A”的字样（灯丝电阻不变），R1＝6Ω，三个开关都闭合时，灯泡L正常发光，电流表示数为2A，下列说法正确的是
A.电源电压为6V
B.R2的阻值为4Ω
C.闭合S3，断开S1、S2时，电压表的示数为2.4V
D.闭合S3，断开S1、S2时，R1、R2的功率之比为2:3
20.如图所示的电路，电源电压恒为8V，电压表量程为0~15V，电流表量程为0~0.6A，滑动变阻器规格为“20Ω 1A”，灯泡L标有“6V 0.5A”字样，不考虑灯丝电阻的变化，在保证电路各元件安全的情况下，下列说法正确的是
A.电压表示数的变化范围是3~6V
B.电流表示数的变化范围是0.25~0.6A
C.灯泡L工作时的最小功率是3W
D.滑动变阻器允许连入电路的阻值范围是4~20Ω
二、填空题（共5小题，每空1分，共10分）
21.中国空间站已经在轨运行，地面控制中心通过发射______向空间站的宇航员传达指令。指南针是我国古代四大发明之一，指南针能够指南北，是因为指南针受到了______的作用。
22.亮亮家中有一台电冰箱、一台热水器和一个电饭锅均在正常工作，这时亮亮又打开了空调，干路上的电流大小将______（选填“变大”“变小”或“不变”）;若刚打开空调，空气开关便跳闸了，原因可能是短路或______。
23.家庭电路中电子式电能表的表盘上标有“3200 imp/（kW·h）”字样。将一个电热棒单独接在家庭电路中正常工作12min，电能表指示灯闪烁了320次，这段时间内该电热棒消耗的电能为_______J，它的额定功率为______W。
24.汽油机作为汽车的“心脏”，在压缩冲程结束时，火花塞产生电火花，使燃料猛烈燃烧，将燃料的化学能转化成______能。一辆汽车一年行驶了三万公里，消耗汽油2t，这些汽油完全燃烧放出J的热量。（a（Y油）＝4.6×107 J（kg）
25.将灯泡L和定值电阻R以图甲所示方式接在11V的电源上，图乙是L和R的I-U图象，结合图中信息可知，定值电阻R的阻值为______Ω，灯泡L的实际功率为______W。
三、作图与实验探究题（共4小题，每空或每图2分，共34分）
26.如图所示，闭合开关S后，发现弹簧拉长，小磁针旋转到如图所示位置时静止，请标出电源左端的极性和小磁针下方的极性。
27.在“比较不同物质吸热能力的情况”的实验中，实验装置如图甲所示。
[已知C水＝4.2×103 J/（kg·℃）]
（1）实验中应量取______（选填“质量”和“体积”）相同的两种液体A、B，分别倒入相同的烧杯中，用同样的电加热器加热10min，A液体吸收的热量______（选填“大于“”小于“或”等于“）B液体吸收的热量。
（2）通过图乙可知，从开始加热到温度升高到60℃，A、B两种液体吸收热量的关系QA （选填“大于”“小于”或“等于”）QB。
（3）分析实验数据可知:______（选填“A”或“B”）物质的吸热能力强。
（4）若B液体是水，则A液体的比热容为J/（kg·℃）。
28.某实验小组利用如图甲所示的电路“探究通过导体的电流与电阻的关系”，定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω，滑动变阻器规格为“20Ω 1A”。
（1）连接好电路后，闭合开关，移动滑动变阻器的滑片，发现电流表无示数，电压表示数接近电源电压，其故障可能是______。
（2）实验中A、B两同学作出如图乙所示的I-R图象，由图中数据可知，（选填“A”或“B”）同学实验操作错误，理由是______。
（3）若电压表选用“0~3V”的量程，为使四个电阻分别接入电路时都能完成实验，则电源电压不能超过______V。
29.小红利用电流表和电阻箱测量小灯泡的电功率，设计并连接了如图甲所示的部分实验电路。
（1）请你添加一根导线，将图甲所示的实物图补充完整，并使滑动变阻器的滑片P向右移动时接入电路的阻值变大。
（2）闭合开关S1，将开关S2扳向（选填“1”或“2”），调节滑动变阻器滑片P，使电流表的示数为 I1，如图乙所示，I1＝A。
（3）将开关S2扳向另一端，保持_____不动，调节_____的阻值R，使电流表的示数仍为 I1。
（4）若此时R＝7.0Ω，小灯泡的实际功率P1＝W。
（5）若小灯泡的额定电流I0＝2I1，关于小灯泡额定功率P0与实际功率P1的数值关系，你认为最有可能的是______（填选项前字母）。
A.P0＝2P1 B.P0＝3P1 C.P0＝4P1 D.P0＝5P1
四、计算题（本大题共2小题，30题6分，31题7分，共13分）
30.无烟电烤炉是现代家庭户外聚餐新兴的一种烧烤设备，不仅使用方便，更体现的是一种健康环保的生活理念。如图甲所示是小明家买的一款新型三挡（大火、中火和小火）
无烟电烤炉，其未放食物时总质量为6kg，g取10N/kg。求:
（1）若烤肉的比热容为3×103J（kg·℃），将1kg烤肉从20℃加热到200℃吸收的热量;
（2）电烤炉内部电路图（额定电压为220V）如图乙所示，已知R1的阻值为96.8Ω，R2的阻值为48.4Ω，若电烤炉的加热效率为60%，那么用大火将1kg烤肉从20℃加热到200℃需要多长时间？
31.如图所示，电源电压恒为18V，电阻R1＝40Ω，滑动变阻器R2规格为“20Ω1A”，电流表量程为0~0.6A或0~3A，电压表量程为0~3V或0~15V。
（1）求电路总功率的最小值;
（2）若电流表量程为0~0.6A，电压表量程为0~15V，在确保电表安全的情况下，求滑动变阻器 R2接入电路的最小阻值;
（3）若电流表和电压表的量程可任意选择，且电源电压可调，要求滑动变阻器滑片从最大调至最小的过程中，电流表和电压表指针的偏转角度，始终既不小于满偏的三分之一又不能超过量程，求电源电压的取值范围。
2023-2024学年第一学期期末学业质量监测
九年级物理参考答案及评分标准（RJ） 2024.1
一、选择题（本大题共20个小题，共43分。1~17小题为单选题，每小题2分;18~20小题为多选题，有两个或两个以上选项符合题意，全选对的得3分，选对但不全的得2分，有错选不得分）
题号
1
2
3
4
5
6
7
8
9
10
11
答案
D
C
B
C
C
D
D
B
A
B
A
题号
12
13
14
15
16
17
18
19
20
答案
B
D
D
B
C
D
ACD
ABC
AD
二、填空题（共5小题，每空1分，共10分）
21.电磁波地磁场
22.变大用电器总功率过大
23.3.6×105 500
24.内9.2×1010
25.83
三、作图与实验探究题（共4小题，每空或每图2分，共34分）
26.
27.（1）质量等于
（2）小于
（3）B
（4）2.1×103
28.（1）定值电阻断路
（2）A实验中没有控制电压表示数不变
（3）6
29.（1）
（2）10.2
（3）滑片P位置电阻箱
（4）0.28
（5）D
四、计算题（本大题共2小题，30题6分，31题7分，共13分）
30.（1）烤肉吸收的热量为
Q甲B＝C期由m△t＝3×103J（kg·℃）×1kg×（200℃-20℃）＝5.4×105J… 2分
（2）加热功率为PBB＝（P_2）/（B_）+（K2/（222）＝（220×2）/（920×2）+（（220-4））/（4204+2）＝1500W 2分
消耗的电能为W出＝O_甲/_＝（5.4×105600＝9×105] 1分
加热时间为t＝W出（PB）＝（9×105/（15005＝600s 1分
31.解:由图知，R1与滑动变阻器R2串联，电压表测R1的电压;
（1）当电路中总阻值最大时，总功率最小。
电路总功率的最小值:Pmn＝H2Hm2＝（18ë）40.52×22＝5.4W 1分
（2）当电压表示数达到最大值15V时，电路中电流为I＝N1R1＝15(40 ))40.2＝0.375A，
此时R2接入电路的最小阻值:R（2mnn）＝（U0V_1）/1＝（18.15）/0.375A＝8Ω 2分
（3）① 若电流表选取的量程为0~3A，电流表满偏13为1A，此时R1两端的电压为U1＝I′R1＝1A×40Ω＝40↓＞15V，所以电流表选取0~3A的情况应舍去;
② 若电流表选取的量程为0~0.6A，电流表满偏13为0.2A，此时R1两端的电压为U1＝r1R1＝0.2A×40Ω＝8V＞3V，所以电压表选取0~3V量程的
情况应舍去，故电流表量程只能为0~0.6A，电压表量程只能为0~15V 2分
由题意可知电流表的示数范围为0.2~0.6A，则160O2≥0.2A，J/400≤0.6A，12V≤U≤24V，电压表的示数范围为5~15V，当滑动变阻器阻值最大时，则
1600×40Ω≥5V，0600×40Ω≤15V故7.5V≤U≤22.5V;当滑动变阻器连入电路阻值为0时，5V≤U≤15V
综上，电源电压取值范围为12V≤U≤15V。 2分
