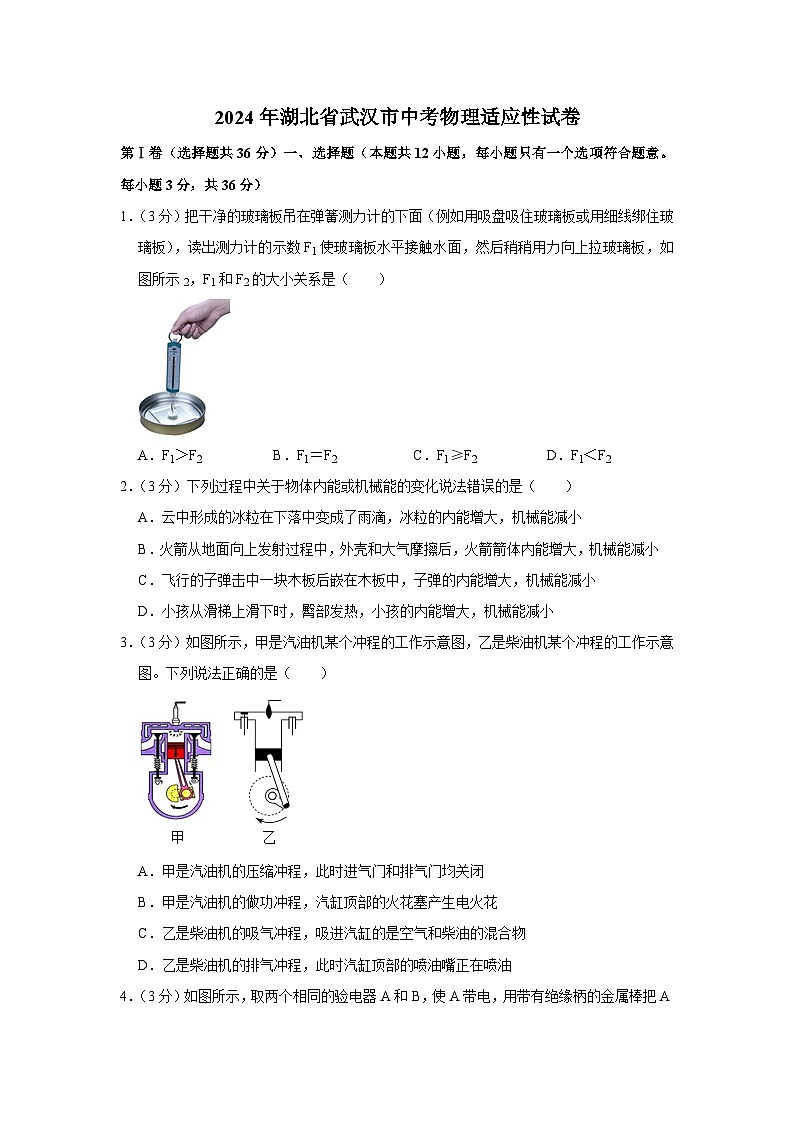

411，2024年湖北省武汉市中考物理适应性试卷

这是一份411，2024年湖北省武汉市中考物理适应性试卷，共27页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。
1．（3分）把干净的玻璃板吊在弹簧测力计的下面（例如用吸盘吸住玻璃板或用细线绑住玻璃板），读出测力计的示数F1使玻璃板水平接触水面，然后稍稍用力向上拉玻璃板，如图所示2，F1和F2的大小关系是（ ）
A．F1＞F2B．F1＝F2C．F1≥F2D．F1＜F2
2．（3分）下列过程中关于物体内能或机械能的变化说法错误的是（ ）
A．云中形成的冰粒在下落中变成了雨滴，冰粒的内能增大，机械能减小
B．火箭从地面向上发射过程中，外壳和大气摩擦后，火箭箭体内能增大，机械能减小
C．飞行的子弹击中一块木板后嵌在木板中，子弹的内能增大，机械能减小
D．小孩从滑梯上滑下时，臀部发热，小孩的内能增大，机械能减小
3．（3分）如图所示，甲是汽油机某个冲程的工作示意图，乙是柴油机某个冲程的工作示意图。下列说法正确的是（ ）
A．甲是汽油机的压缩冲程，此时进气门和排气门均关闭
B．甲是汽油机的做功冲程，汽缸顶部的火花塞产生电火花
C．乙是柴油机的吸气冲程，吸进汽缸的是空气和柴油的混合物
D．乙是柴油机的排气冲程，此时汽缸顶部的喷油嘴正在喷油

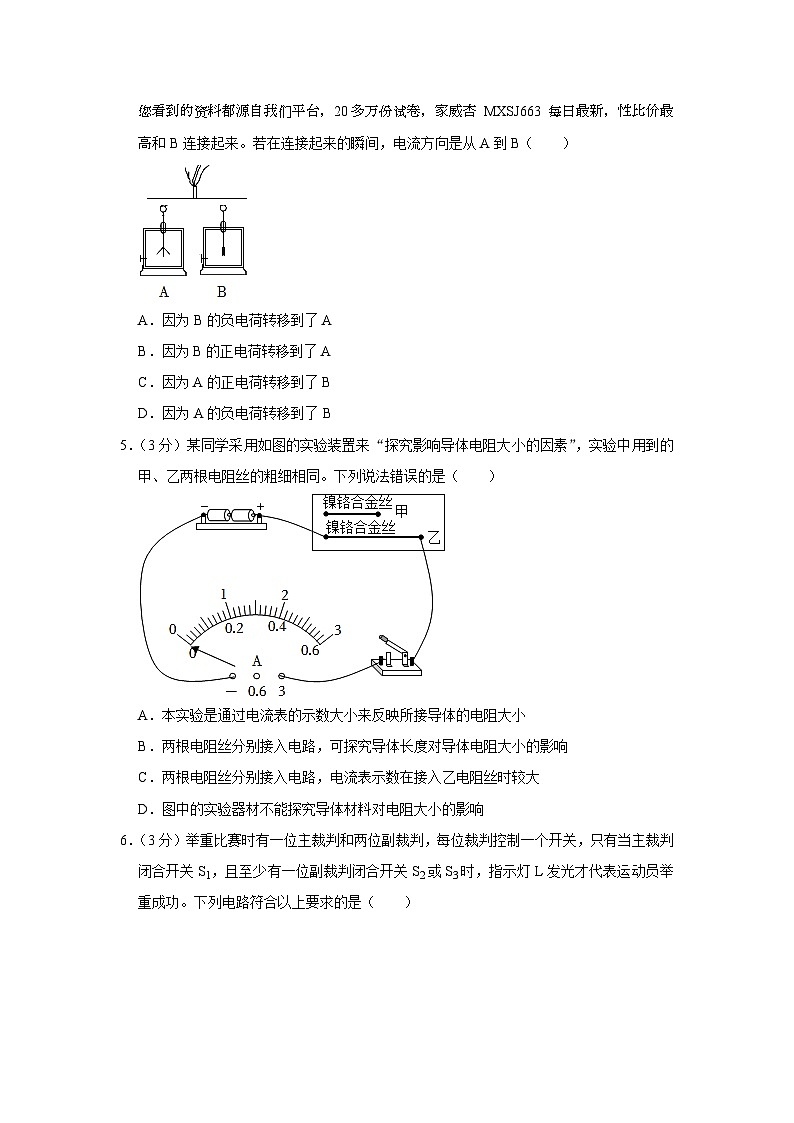

4．（3分）如图所示，取两个相同的验电器A和B，使A带电，用带有绝缘柄的金属棒把A您看到的资料都源自我们平台，20多万份试卷，家威杏 MXSJ663 每日最新，性比价最高和B连接起来。若在连接起来的瞬间，电流方向是从A到B（ ）
A．因为B的负电荷转移到了A
B．因为B的正电荷转移到了A
C．因为A的正电荷转移到了B
D．因为A的负电荷转移到了B
5．（3分）某同学采用如图的实验装置来“探究影响导体电阻大小的因素”，实验中用到的甲、乙两根电阻丝的粗细相同。下列说法错误的是（ ）
A．本实验是通过电流表的示数大小来反映所接导体的电阻大小
B．两根电阻丝分别接入电路，可探究导体长度对导体电阻大小的影响
C．两根电阻丝分别接入电路，电流表示数在接入乙电阻丝时较大
D．图中的实验器材不能探究导体材料对电阻大小的影响

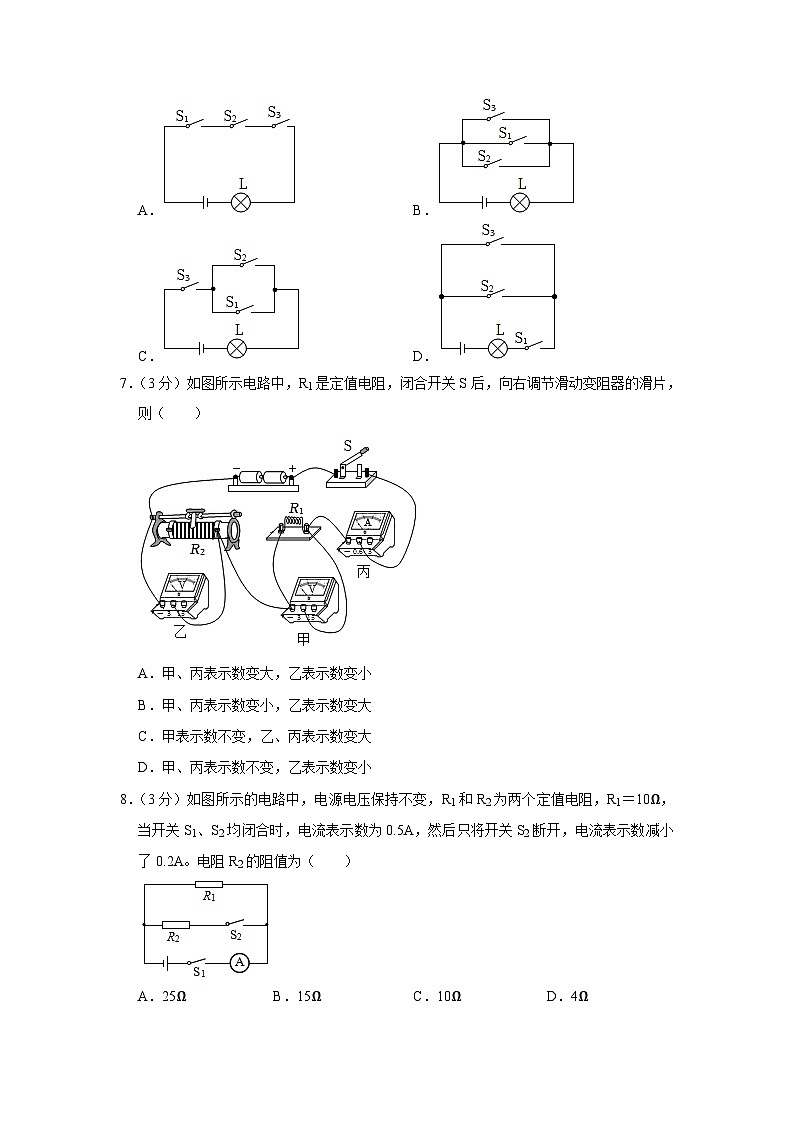

6．（3分）举重比赛时有一位主裁判和两位副裁判，每位裁判控制一个开关，只有当主裁判闭合开关S1，且至少有一位副裁判闭合开关S2或S3时，指示灯L发光才代表运动员举重成功。下列电路符合以上要求的是（ ）
A．B．
C．D．
7．（3分）如图所示电路中，R1是定值电阻，闭合开关S后，向右调节滑动变阻器的滑片，则（ ）
A．甲、丙表示数变大，乙表示数变小
B．甲、丙表示数变小，乙表示数变大
C．甲表示数不变，乙、丙表示数变大
D．甲、丙表示数不变，乙表示数变小
8．（3分）如图所示的电路中，电源电压保持不变，R1和R2为两个定值电阻，R1＝10Ω，当开关S1、S2均闭合时，电流表示数为0.5A，然后只将开关S2断开，电流表示数减小了0.2A。电阻R2的阻值为（ ）
A．25ΩB．15ΩC．10ΩD．4Ω
9．（3分）某同学按照如图所示的电路来探究电流与电阻的关系。电源电压恒为6V，滑动变阻器的规格为“50Ω，0.5A”，并记录实验数据。以下说法正确的是（ ）
A．实验中滑动变阻器的作用是使定值电阻两端电压各不相同
B．多次实验的目的是为了减小误差
C．实验中定值电阻两端的电压只能控制在2V～2.5V之间
D．由记录的实验数据可知，通过5Ω和10Ω电阻的电流之比为1：2
10．（3分）小芳某天上学时看到自已家的电能表如图所示，放学时看到电能表示数为“”。下列说法正确的是（ ）
A．该电能表工作时的电流不应超过10A
B．小芳家同时使用的用电器总功率不应超过2200W
C．这段时间内，小芳家里的用电器共消耗电能60kW•h
D．这段时间内，该电能表的指示灯共闪烁了9600次
11．（3分）如图是探究电流产生热量跟哪些因素有关的实验装置。下列说法错误的是（ ）
A．甲实验表明，在电流、通电时间相同的情况下，电阻越大，这个电阻产生的热量越多
B．乙实验表明，在电阻、通电时间相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多
C．甲实验中，相同时间内，电流通过左、右容器中电阻丝产生的热量之比为2：1
D．乙实验中，相同时间内，电流通过左、右容器中电阻丝产生的热量之比为4：1
12．（3分）如图是某物理兴趣小组设计的一种测定油箱内油量的装置。R是规格为“30Ω，1A”的滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，另一端固定着一个浮子。当油箱装满油时，滑片恰好移动到R的最下端，滑片恰好移动到R的最上端。在某次滑片移动过程中，电压表的示数变化范围是2V～6V，下列说法正确的是（ ）
A．定值电阻R0＝15Ω
B．电流表的示数最大变化范围是0.2～1A
C．油箱中油用完时，电压表的示数为0
D．油箱装满油时，电流表的示数为0.5A
第Ⅱ卷（非选择题共34分）二、非选择题（本题包括7个小题，共34分）
13．（3分）2023年9月正式开通的光谷空轨旅游专线是中国首条悬挂式单轨线路，车辆行驶时，整个车厢悬挂在高架桥上，乘客可在城市上空欣赏光谷科技城日新月异的变化。光谷空轨旅游专线自开通以来，迅速成为我市一张靓丽的名片。
（1）光谷空轨旅游专线车厢里全程禁烟，一方面彰显我市全国文明城市的形象，另一方面也是对乘客的健康保护。从分子运动的角度看，分子在 ，会造成其他乘客被动吸烟。
（2）光谷空轨旅游专线的技术创新之一是在国内首次工程化全面应用了飞轮储能型地面再生能量吸收装置，当客车到站刹车时，飞轮也带动发电机发电。飞轮储能的本质是将 能转化为 能。
14．（4分）2023年我国某企业发布了独立研制的一款E手机，其各项性能均处于世界领先地位，下表是该手机的部分参数。
（1）芯片的核心部件主要是利用 （填“导体”“半导体”“超导体”或“绝缘体”）在导电性能上的特殊性来工作的。
（2）在给手机电池充电时，手机电池相当于电路中的 （填“电源”“开关”或“用电器”）。该电池充满电时最多可储存电能 J，若采用无线快充方式给该手机充电，不考虑能量损失 h就可以将电池从无电状态充至满电状态。
15．（3分）人类在原始社会就知道燃烧柴薪来取暖、烧饭。在现代社会，人类所用的能量一部分是从燃烧天然气这种燃料获得的。
（1）与柴薪燃料相比，天然气具有更高的 。
（2）完全燃烧0.2m3的天然气可放出 J的热量，这些热量相当于 kg的柴薪完全燃烧所释放的热量。（q天然气＝3.6×107J/m3，q柴薪＝1.2×107J/kg）
16．（4分）某同学采用如图所示的装置来探究水和食用油的吸热情况。
（1）实验中应分别取用200 （填“克”或“毫升”）的水和食用油进行实验。
（2）在实验过程中，同时给水和食用油分别加热3min，会发现 升温更快，说明 的吸热能力更强。（填“水”或“食用油”）
（3）不同物质的吸热能力一般是不同的，从而导致不同物质吸热时升温快慢一般不同。下列生活现象产生的原因与此无关的是 （填序号）。
①在烈日当空的海边玩耍，你会发现沙子烫脚，而海水却是凉凉的
②炎热夏天的海滩上，阳光暴晒下的沙子比遮阳伞下的沙子烫脚
③沙漠地区的昼夜温差比海边地区大
17．（5分）某同学用三个电流表和两个小灯泡做实验，探究并联电路中干路电流与各支路电流的关系，其连接的电路如图甲所示。
（1）这个电路中有一根导线接错了，请在这根导线上打“×”，表示这根导线不能这样连接
（2）实验中选择的灯泡L1和L2的规格应该 （填“相同”或“不同”）。
（3）电路改接正确后，闭合开关，两灯均正常发光3和电流表A1的指针分别指向图乙和图丙所示的位置，则通过L2的电流大小为 A。
（4）多次实验后，该同学可得出的实验结论是 。
18．（5分）某同学采用如图1所示的电路来测量标有电压为2.5V的小灯泡电阻，电源为两节新干电池。
（1）为保证电路安全，闭合开关前，滑动变阻器的滑片应调至最 （填“左”或“右”）端。
（2）闭合开关后，发现小灯泡不亮，且电压表有示数，电路中发生的故障可能是 。
（3）排除故障后，该同学将实验中的数据填入下表。
①灯泡正常发光的电阻为 （结果保留一位小数）。
②如图2所示四个图象，与该同学实验过程中小灯泡的I﹣U关系相符合的是 （填标号）。
③该同学在实验中选用的滑动变阻器的最大阻值为 （填“10Ω”“20Ω”“50Ω”或“60Ω”）。
19．（10分）空气能热水器是一种节能环保的热水器，它的构造和原理如图所示。液态的物质通过膨胀阀后进入空气热交换器，吸收空气中的热量变成气态物质，在这里变成液态物质并放出大量的热把水箱中的水加热，如此循环往复。
（1）空气能热水器中，在空气热交换器和冷凝器处发生的物态变化分别是 （填标号）。
A.升华、凝华
B.汽化、凝华
C.升华、液化
D.汽化、液化
（2）下表是某品牌空气能热水器的部分铭牌参数。
①压缩机正常工作时，通过压缩机的电流是多少A？（结果保留两位小数）
②空气能热水器的热效率是指水吸收的热量和压缩机消耗的电能之比，由于水升温时吸收的热量是由电能做功从空气中“搬运”而来，而不是由电能直接转化而来，热效率为336%，则该热水器将一箱水从20℃加热到50℃需要多长时间？
2024年湖北省武汉市中考物理适应性试卷
参考答案与试题解析
第Ⅰ卷（选择题共36分）一、选择题（本题共12小题，每小题只有一个选项符合题意。每小题3分，共36分）
1．（3分）把干净的玻璃板吊在弹簧测力计的下面（例如用吸盘吸住玻璃板或用细线绑住玻璃板），读出测力计的示数F1使玻璃板水平接触水面，然后稍稍用力向上拉玻璃板，如图所示2，F1和F2的大小关系是（ ）
A．F1＞F2B．F1＝F2C．F1≥F2D．F1＜F2
【分析】分子间同时存在着引力和斥力，当分子距离较近时表现为斥力，当分子间距离较远时表现为引力，玻璃板和水分子之间存在引力。
【解答】解：
因为玻璃和水接触在一起，并且玻璃分子和水分子间的距离在引力作用的范围内，故向上拉玻璃板时，所以F1＜F2。
故选：D。
【点评】本题考查了分子动理论的内容，属于基础题。
2．（3分）下列过程中关于物体内能或机械能的变化说法错误的是（ ）
A．云中形成的冰粒在下落中变成了雨滴，冰粒的内能增大，机械能减小
B．火箭从地面向上发射过程中，外壳和大气摩擦后，火箭箭体内能增大，机械能减小
C．飞行的子弹击中一块木板后嵌在木板中，子弹的内能增大，机械能减小
D．小孩从滑梯上滑下时，臀部发热，小孩的内能增大，机械能减小
【分析】摩擦可以物体的内能增大，温度升高；根据机械能与其它能量的转化和转移情况，可判断机械能大小的变化。
【解答】解：
A、云中形成的冰粒在下落中，其内能逐渐增大，一部分机械能转化为内能，故A正确；
B、火箭从地面向上发射过程中，其内能增大，速度增大，所以动能和重力势能都变大，故B错误；
C、飞行的子弹，其速度逐渐减小为0；该过程中克服摩擦做功、内能增大；
D、滑梯在与小孩摩擦的过程中，所以小孩的机械能减少，故D正确。
故选：B。
【点评】本题主要考查内能和机械能大小的变化，能搞清能量之间的转化情况，是解答的关键。
3．（3分）如图所示，甲是汽油机某个冲程的工作示意图，乙是柴油机某个冲程的工作示意图。下列说法正确的是（ ）
A．甲是汽油机的压缩冲程，此时进气门和排气门均关闭
B．甲是汽油机的做功冲程，汽缸顶部的火花塞产生电火花
C．乙是柴油机的吸气冲程，吸进汽缸的是空气和柴油的混合物
D．乙是柴油机的排气冲程，此时汽缸顶部的喷油嘴正在喷油
【分析】根据气门的闭合情况、活塞的运动方向判定时哪个冲程；
汽油机的柴油机的区别在于：
构造不同，汽油机为火花塞，柴油机为喷油嘴；
吸入物质不同，汽油机吸入汽油和空气的混合物，柴油机吸入的是空气；
汽油机为点燃式，柴油机为压燃式；
效率高低不同，汽油机效率低，比较轻巧，柴油机效率高，比较笨重。
【解答】解：AB、根据图示可知，活塞下行，汽缸顶部的火花塞产生电火花、B正确；
CD、根据图示可知、排气门关闭，为吸气冲程，是柴油机的吸气冲程，故CD错误。
故选：B。
【点评】考查了内燃机的四个冲程及汽油机和柴油机的不同点，要注意它们的区别。
4．（3分）如图所示，取两个相同的验电器A和B，使A带电，用带有绝缘柄的金属棒把A和B连接起来。若在连接起来的瞬间，电流方向是从A到B（ ）
A．因为B的负电荷转移到了A
B．因为B的正电荷转移到了A
C．因为A的正电荷转移到了B
D．因为A的负电荷转移到了B
【分析】正电荷移动的方向是电流的方向；自由电子的定向移动方向与电流方向相反。
【解答】解：题干中在连接起来的瞬间，电流方向是从A到B、B间形成电流的原因是：A带正电，B上的电子会转移到A上，则瞬间电流的方向是A到B、BCD不符合题意。
故选：A。
【点评】本题考查了电流的方向，属于基础题目。
5．（3分）某同学采用如图的实验装置来“探究影响导体电阻大小的因素”，实验中用到的甲、乙两根电阻丝的粗细相同。下列说法错误的是（ ）
A．本实验是通过电流表的示数大小来反映所接导体的电阻大小
B．两根电阻丝分别接入电路，可探究导体长度对导体电阻大小的影响
C．两根电阻丝分别接入电路，电流表示数在接入乙电阻丝时较大
D．图中的实验器材不能探究导体材料对电阻大小的影响
【分析】（1）电阻起阻碍电流大小的作用，本实验是通过电流表的示数大小来反映所接导体的电阻大小；
（2）导体的电阻是导体本身的一种性质，影响电阻大小因素有：导体的材料、长度、横截面积和导体的温度；在实验中采用控制变量法进行判断电阻与哪个因素有关。
【解答】解：A、此实验中用电流表示数的大小反映电阻的大小，故A正确；
B、由控制变量法可知、横截面积相同，故实验探究的是导体的电阻与长度的关系；
C、两根电阻丝分别接入电路，电阻大知电路中的电流小，故C错误；
D、图中的电阻丝都是镍铬合金丝，故D正确。
故选：C。
【点评】此题考查控制变量法在探究电阻大小因素中的应用以及转换法的应用。
6．（3分）举重比赛时有一位主裁判和两位副裁判，每位裁判控制一个开关，只有当主裁判闭合开关S1，且至少有一位副裁判闭合开关S2或S3时，指示灯L发光才代表运动员举重成功。下列电路符合以上要求的是（ ）
A．B．
C．D．
【分析】由题意可知，主裁判和至少一个副裁判都按下自己面前的按钮开关时，指示杠铃被举起的灯泡才亮；根据串联电路中各元件相互影响和并联电路中各元件互不影响进行判断。
【解答】解：由题意可知，主裁判和至少一个副裁判都按下自己面前的按钮开关时，这说明两个副裁判对应的按钮开关可以单独工作，而主裁判的按钮开关与副裁判的按钮开关会相互影响，两个副裁判对应的开关和并联后，然后与指示灯泡串联。
故选：D。
【点评】本题考查了对串联和并联电路的认识和理解，根据题意分析得出三个开关的连接方式是解答本题的关键。
7．（3分）如图所示电路中，R1是定值电阻，闭合开关S后，向右调节滑动变阻器的滑片，则（ ）
A．甲、丙表示数变大，乙表示数变小
B．甲、丙表示数变小，乙表示数变大
C．甲表示数不变，乙、丙表示数变大
D．甲、丙表示数不变，乙表示数变小
【分析】由电路图可知，R1与滑动变阻器R2串联，电压表甲测R1两端的电压，电压表乙测R2两端的电压，电流表丙测电路中的电流；
根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，利用串联电路的电压特点可知滑动变阻器两端的电压变化。
【解答】解：由电路图可知，R1与滑动变阻器R2串联，电压表甲测R8两端的电压，电压表乙测R2两端的电压，电流表丙测电路中的电流；
闭合开关S后，向右调节滑动变阻器的滑片，电路中的总电阻变小可知，即电流表丙的示数变大；
由U＝IR可知，R1两端的电压变大，甲表示数变大；
因串联电路中总电压等于各分电压之和，所以变阻器两端的电压变小。
综上可知，A正确。
故选：A。
【点评】本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，利用串联电路的分压特点判断电压表的示数变化会更简单。
8．（3分）如图所示的电路中，电源电压保持不变，R1和R2为两个定值电阻，R1＝10Ω，当开关S1、S2均闭合时，电流表示数为0.5A，然后只将开关S2断开，电流表示数减小了0.2A。电阻R2的阻值为（ ）
A．25ΩB．15ΩC．10ΩD．4Ω
【分析】当开关S1、S2均闭合时，两电阻并联，电流表测量干路电流，当开关S1闭合、S2断开时，电路为R1的简单电路，电流表测量电路的电流，根据并联电路各元件独立工作、互不影响可知通过R2的电流，根据并联电路电流规律计算通过R1的电流，根据欧姆定律计算电源电压，根据欧姆定律可计算出电阻R2的阻值。
【解答】解：当开关S1、S2均闭合时，两电阻并联，电流表示数为6.5A2断开时，电路为R5的简单电路，电流表测量通过电路的电流，根据并联电路各元件独立工作，通过R2的电流为0.2A，
根据并联电路的电流特点可知通过R1的电流为：I1＝I﹣I2＝0.5A﹣6.2A＝0.3A，
并联电路各支路两端电压相等，根据欧姆定律可知电源电压为：U＝I1R1＝3.3A×10Ω＝3V，
根据欧姆定律可知电阻R3的阻值：R2＝＝＝15Ω，ACD错误。
故选：B。
【点评】本题考查并联电路特点和欧姆定律的灵活运用，题目难度不大。
9．（3分）某同学按照如图所示的电路来探究电流与电阻的关系。电源电压恒为6V，滑动变阻器的规格为“50Ω，0.5A”，并记录实验数据。以下说法正确的是（ ）
A．实验中滑动变阻器的作用是使定值电阻两端电压各不相同
B．多次实验的目的是为了减小误差
C．实验中定值电阻两端的电压只能控制在2V～2.5V之间
D．由记录的实验数据可知，通过5Ω和10Ω电阻的电流之比为1：2
【分析】（1）探究电流跟电阻关系时要控制定值电阻两端电压不变，这就是此实验中滑动变阻器的主要作用；换不同的定值电阻多次实验，为了得到普遍规律；
（2）根据滑动变阻器的规格是“50Ω 0.5A”的含义确定电路中允许通过的最大电流，由欧姆定律的变形公式知此时电路中的电阻最小，由欧姆定律求出电压表控制不变的最大示数；当变阻器的最大电阻连入电路中时，变阻器分得的电压最大，根据串联电路电压的规律，电压表示数最小为UV小，根据串联电路电压的规律和由分压原理：＝，据此式分析得出当变阻器连入最大电阻50Ω时，对应的最大定值电阻为25Ω，从而得出电压表控制不变的最小示数。
【解答】解：A.探究电流跟电阻关系时滑动变阻器的主要作用控制定值电阻两端电压不变，故A错误；
B.换不同的定值电阻多次实验，为了得到普遍规律；
C.滑动变阻器的规格是“50Ω 0.5A”，表示变阻器允许通过的最大电流为5.5A，此时电路中的电阻最小，变阻器分得的电压也最小，由欧姆定律V大＝I大R1＝4.5A×5Ω＝7.5V；
设电压表控制的小电压为UV小，根据串联电路的规律和分压原理有：＝﹣﹣﹣﹣﹣﹣﹣①
①式左边为一定值，右边也为一定值，变阻器连入电路中的电阻也应最大，＝V小＝2V，故实验中定值电阻两端的电压只能控制在2V～2.5V之间；
D.探究电流跟电阻关系时要控制不同定值电阻两端电压不变，电压一定时，故通过7Ω和10Ω电阻的电流之比为2：1。
故选：C。
【点评】本探究“电流与电压和电阻的关系”，考查控制变量法和对实验的要求，滑动变阻器的使用等，尤其C选项相对难度较大。
10．（3分）小芳某天上学时看到自已家的电能表如图所示，放学时看到电能表示数为“”。下列说法正确的是（ ）
A．该电能表工作时的电流不应超过10A
B．小芳家同时使用的用电器总功率不应超过2200W
C．这段时间内，小芳家里的用电器共消耗电能60kW•h
D．这段时间内，该电能表的指示灯共闪烁了9600次
【分析】（1）电能表是测量消耗电能（电功）的仪表
（1）“220V 10（40）A”中，220V是指电能表的工作电压，10A是指电能表的标定电流，40A是指电能表平时工作允许通过的最大电流，利用P＝UI求小芳家电路允许使用的用电器的最大电功率；
（2）电能表读数时，注意：电能表的最后一位数是小数，单位是kW•h；小芳家这段时间消耗的电能等于前、后电能表的示数之差；
（3）1600imp/（kW•h）表示电路中用电器每消耗1kW•h的电能，电能表的指示灯闪烁1600次，据此求这段时间电能表指示灯闪烁的次数。
【解答】解：AB、由图知，电能表平时工作允许通过的最大电流为40A最大＝UI最大＝220V×40A＝8800W，故AB错误；C，故C错误；
D、小芳家这段时间内电能表指示灯闪烁的次数：
n＝1600imp/（kW•h）×6kW•h＝9600imP（次），故D正确。
故选：D。
【点评】本题考查电能表的读数、消耗电能和电功率的计算，明确电能表相关参数的含义是本题的关键。
11．（3分）如图是探究电流产生热量跟哪些因素有关的实验装置。下列说法错误的是（ ）
A．甲实验表明，在电流、通电时间相同的情况下，电阻越大，这个电阻产生的热量越多
B．乙实验表明，在电阻、通电时间相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多
C．甲实验中，相同时间内，电流通过左、右容器中电阻丝产生的热量之比为2：1
D．乙实验中，相同时间内，电流通过左、右容器中电阻丝产生的热量之比为4：1
【分析】串联电路各处电流相等，并联电路干路电流等于各支路电流之和；
电流产生的热量跟电流大小、电阻大小、通电时间有关，根据控制变量法结合焦耳定律分析即可。
【解答】解：AC、在甲装置中，通过他们的电流I与通电时间t相同2Rt可知相同时间内，电流通过左；右侧的电阻较大，故A正确；
BD、装置甲中一个5Ω的电阻与两个7Ω的电阻并联后再串联，右端两个电阻的总电流和左端的电阻电流相等右＝I左，两个5Ω的电阻并联，根据并联电路的电流特点知I右＝I1+I5，两电阻阻值相等，则支路中电流相等，I1＝I2，所以右边容器中的通过电阻的电流是左侧通过电流的一半，左右两边的电阻大小相同2Rt可知通电一段时间后左右两边容器内电阻产生的热量之比是4：1，左侧电流较大，故BD正确。
故选：C。
【点评】此题主要考查的是学生对“电流通过导体产生的热量与电阻、电流的关系”实验的理解和掌握，注意控制变量法的运用。
12．（3分）如图是某物理兴趣小组设计的一种测定油箱内油量的装置。R是规格为“30Ω，1A”的滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，另一端固定着一个浮子。当油箱装满油时，滑片恰好移动到R的最下端，滑片恰好移动到R的最上端。在某次滑片移动过程中，电压表的示数变化范围是2V～6V，下列说法正确的是（ ）
A．定值电阻R0＝15Ω
B．电流表的示数最大变化范围是0.2～1A
C．油箱中油用完时，电压表的示数为0
D．油箱装满油时，电流表的示数为0.5A
【分析】A、闭合开关，定值电阻和滑动变阻器串联，电流表测量电路电流，电压表测量滑动变阻器两端的电压。
滑动变阻器接入电路的阻值变大时，总电阻变大，电源电压不变，根据欧姆定律可知电路电流变小，
故电压表的示数为2V时，电流表的示数是0.4A，根据欧姆定律和串联电路的电压特点可知电源电压表达式；电压表的示数为6V时，电流表的示数是0.2A，根据欧姆定律和串联电路的电压特点可知电源电压表达式；联立两式得电源电压和定值电阻的阻值；
BCD、油箱装满油时，滑动变阻器接入电路的阻值为0Ω，根据欧姆定律可知电路电流；
油箱中油用完时，根据欧姆定律可知电路电流，根据欧姆定律得出电压表的示数及电流表的示数最大变化范围。
【解答】解：A、闭合开关，电流表测量电路电流。
滑动变阻器接入电路的阻值变大时，总电阻变大，根据欧姆定律可知电路电流变小，
故电压表的示数为2V时，电流表的示数是0.4A0+U滑＝0.4A×R0+①，
电压表的示数为6V时，电流表的示数是0.2A2+U滑＝0.2A×R5+②，
联立①②得：U＝10V，R0＝20Ω；
故A错误；
BCD、油箱装满油时，根据欧姆定律可知电路电流I＝＝，故D正确；
油箱中油用完时，根据欧姆定律可知电路电流I′＝＝，
电压表的示数UV＝I′R＝0.7A×30Ω＝6V，故C错误；
电流表的示数最大变化范围是0.3～0.5A，故B错误。
故选：D。
【点评】本题考查欧姆定律的应用，是一道综合题。
第Ⅱ卷（非选择题共34分）二、非选择题（本题包括7个小题，共34分）
13．（3分）2023年9月正式开通的光谷空轨旅游专线是中国首条悬挂式单轨线路，车辆行驶时，整个车厢悬挂在高架桥上，乘客可在城市上空欣赏光谷科技城日新月异的变化。光谷空轨旅游专线自开通以来，迅速成为我市一张靓丽的名片。
（1）光谷空轨旅游专线车厢里全程禁烟，一方面彰显我市全国文明城市的形象，另一方面也是对乘客的健康保护。从分子运动的角度看，分子在 不停地做无规则的运动 ，会造成其他乘客被动吸烟。
（2）光谷空轨旅游专线的技术创新之一是在国内首次工程化全面应用了飞轮储能型地面再生能量吸收装置，当客车到站刹车时，飞轮也带动发电机发电。飞轮储能的本质是将 机械 能转化为 电 能。
【分析】（1）一切物质的分子都在不停地做无规则运动。
（2）发电机工作时，将机械能转化为电能。
【解答】解：（1）由于一切分子都在不停地做无规则运动，所以公共场合吸烟的时候，会造成其他乘客被动吸烟；
（2）利用飞轮带动发电机发电时，将机械能转化为电能。
故答案为：（1）不停地做无规则的运动；（2）机械；电。
【点评】本题考查分子运动的特点和发电机工作时的能量转化，难度不大。
14．（4分）2023年我国某企业发布了独立研制的一款E手机，其各项性能均处于世界领先地位，下表是该手机的部分参数。
（1）芯片的核心部件主要是利用 半导体 （填“导体”“半导体”“超导体”或“绝缘体”）在导电性能上的特殊性来工作的。
（2）在给手机电池充电时，手机电池相当于电路中的 用电器 （填“电源”“开关”或“用电器”）。该电池充满电时最多可储存电能 6.327×104 J，若采用无线快充方式给该手机充电，不考虑能量损失 0.3515 h就可以将电池从无电状态充至满电状态。
【分析】（1）导体是指容易导电的物体；绝缘体是指不容易导电的物体；半导体的导电性能在导体和绝缘体之间；
（2）电源是给用电器持续提供电能的装置；用电器是指消耗电能，把电能转化为其它形式能的装置；根据W＝UIt求出电池充满电时最多可储存电能；不考虑能量损失，根据P＝求出充电需要的时间。
【解答】解：（1）芯片的核心部件主要是利用半导体在导电性能上的特殊性来工作的；
（2）在给手机电池充电时，手机电池消耗电能，所以此时它相当于电路中的用电器；
该电池充满电时最多可储存电能：W＝UIt＝3.7V×4750×10﹣7A×1×3600s＝6.327×103J；
由表格数据可知，采用无线快充方式给该手机充电时的充电功率P＝50W，
由P＝可知＝＝1265.4s＝7.3515h。
故答案为：（1）半导体；（2）用电器4；0.3515。
【点评】本题考查半导体材料的特点、电功率公式、电功公式以及电流定义公式的应用，是一道综合题，由一定的难度。
15．（3分）人类在原始社会就知道燃烧柴薪来取暖、烧饭。在现代社会，人类所用的能量一部分是从燃烧天然气这种燃料获得的。
（1）与柴薪燃料相比，天然气具有更高的 热值 。
（2）完全燃烧0.2m3的天然气可放出 7.2×106 J的热量，这些热量相当于 0.6 kg的柴薪完全燃烧所释放的热量。（q天然气＝3.6×107J/m3，q柴薪＝1.2×107J/kg）
【分析】（1）燃料的热值是燃料本身的特性，完全燃烧相同质量的不同燃料，热值越高的燃料，放出的热量越多；
（2）知道天然气的热值，根据Q放＝Vq求出完全燃烧0.2m3的天然气放出的热量，由题意可知柴薪完全燃烧所释放的热量Q放′＝Q放，根据Q放＝mq求出柴薪完全燃烧的质量。
【解答】解：（1）天然气具有热值高的特点，相同条件；
（2）完全燃烧0.2m8的天然气放出的热量：
Q放＝V天然气q天然气＝0.2m4×3.6×106J/m3＝7.6×106J，
由题意可知柴薪完全燃烧所释放的热量Q放′＝Q放＝7.8×106J，
由Q放＝mq可得，柴薪完全燃烧的质量：
m柴薪＝＝＝3.6kg。
故答案为：（1）热值；（2）7.7×106；0.8。
【点评】本题考查了燃料热值的特点和燃料完全燃烧释放热量公式的综合应用，涉及到的知识点较多，难度不大。
16．（4分）某同学采用如图所示的装置来探究水和食用油的吸热情况。
（1）实验中应分别取用200 克 （填“克”或“毫升”）的水和食用油进行实验。
（2）在实验过程中，同时给水和食用油分别加热3min，会发现 食用油 升温更快，说明 水 的吸热能力更强。（填“水”或“食用油”）
（3）不同物质的吸热能力一般是不同的，从而导致不同物质吸热时升温快慢一般不同。下列生活现象产生的原因与此无关的是 ② （填序号）。
①在烈日当空的海边玩耍，你会发现沙子烫脚，而海水却是凉凉的
②炎热夏天的海滩上，阳光暴晒下的沙子比遮阳伞下的沙子烫脚
③沙漠地区的昼夜温差比海边地区大
【分析】我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；
比较物质吸热能力的2种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量（即比较加热时间），吸收热量多的吸热能力强；
②使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，温度变化小的吸热能力强；
【解答】解：（1）实验中应量取质量相同的水和食用油两种液体，所以应分别取用200克的水和食用油进行实验；
（2）在实验过程中，同时给水和食用油分别加热3min，水升温慢；
（3）海水和沙子相比，在相同受热时，由于水的比热容较大可知，所以沙子烫脚而海水却是凉的，因此下列生活现象产生的原因与此无关的是②。
故答案为：（1）克；（2）食用油；水。
【点评】本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法，为热学中的重要实验。
17．（5分）某同学用三个电流表和两个小灯泡做实验，探究并联电路中干路电流与各支路电流的关系，其连接的电路如图甲所示。
（1）这个电路中有一根导线接错了，请在这根导线上打“×”，表示这根导线不能这样连接
（2）实验中选择的灯泡L1和L2的规格应该 不同 （填“相同”或“不同”）。
（3）电路改接正确后，闭合开关，两灯均正常发光3和电流表A1的指针分别指向图乙和图丙所示的位置，则通过L2的电流大小为 0.42 A。
（4）多次实验后，该同学可得出的实验结论是 并联电路中，干路电流等于各支路电流之和 。
【分析】（1）探究并联电路中干路电流与各支路电流的关系，A1测通过L1的电流，A2测通过L2的电流，A3测通过干路的电流；
（2）为得到普遍规律避免偶然性，应选择规格不同的灯泡；
（3）由各电流表的位置和乙丙电流表指针位置，可以确定A1，A3电流表所选量程，再利用并联电路电流规律，可计算通过L2的电流；
（4）并联电路中干路电流与各支路电流的关系：并联电路中，干路电流等于各支路电流之和。
【解答】解：（1）A1测通过L1的电流，A3测通过L2的电流，A3测通过干路的电流，故改正后如图：；
（2）为得到普遍规律避免偶然性，灯泡L5和L2的规格应该不同；
（3）经分析A1选用的小量程，示数I5＝0.38A，A3选用的大量程，I＝5.8A2的电流I2＝0.8A﹣3.38A＝0.42A；
（4）并联电路中，干路电流等于各支路电流之和。
故答案为：（1）见上图；（2）不同；（4）并联电路中。
【点评】本题考查并联电路电流规律的实验，涉及到了器材选择、电路的连接、电流表的使用及归纳法的应用，体现了对过程和方法的考查。
18．（5分）某同学采用如图1所示的电路来测量标有电压为2.5V的小灯泡电阻，电源为两节新干电池。
（1）为保证电路安全，闭合开关前，滑动变阻器的滑片应调至最 左 （填“左”或“右”）端。
（2）闭合开关后，发现小灯泡不亮，且电压表有示数，电路中发生的故障可能是 小灯泡断路 。
（3）排除故障后，该同学将实验中的数据填入下表。
①灯泡正常发光的电阻为 8.9Ω （结果保留一位小数）。
②如图2所示四个图象，与该同学实验过程中小灯泡的I﹣U关系相符合的是 B （填标号）。
③该同学在实验中选用的滑动变阻器的最大阻值为 60Ω （填“10Ω”“20Ω”“50Ω”或“60Ω”）。
【分析】（1）为了保护电路，闭合开关前，滑动变阻器的滑片应移到阻值最大处；
（2）常见的电路故障有断路路与短路两种，电流表无示数，说明电路是断路，电压表有示数，确定故障位置；
（3）根据额定电压和额定电流结合欧姆定律计算电阻；
灯丝的电阻随着温度的升高而增大；
根据电路中的最小电流和电压表示数确定滑动变阻器的电阻。
【解答】解：（1）为了保护电路，闭合开关前，即最左端；
（2）灯泡不亮，电流表无示数，电压表有示数，则可能与电压表并联的灯泡断路；
（3）①灯泡正常发光时电压U额＝2.5V，I额＝2.28A，电阻 R＝＝，
②根据表格数据，电压减小相同的值，减小得越来越快，因而图2所示四个图象。
③当电流中电流最小为0.05A，灯泡的电压为7.1VR＝U﹣UL＝3V﹣4.1V＝2.5V；
滑动变阻器的电阻至少为R'＝＝＝58Ω。
故答案为：（1）左； （2）小灯泡断路；②B。
【点评】本题考查伏安法测电阻，属于中档题。
19．（10分）空气能热水器是一种节能环保的热水器，它的构造和原理如图所示。液态的物质通过膨胀阀后进入空气热交换器，吸收空气中的热量变成气态物质，在这里变成液态物质并放出大量的热把水箱中的水加热，如此循环往复。
（1）空气能热水器中，在空气热交换器和冷凝器处发生的物态变化分别是 D （填标号）。
A.升华、凝华
B.汽化、凝华
C.升华、液化
D.汽化、液化
（2）下表是某品牌空气能热水器的部分铭牌参数。
①压缩机正常工作时，通过压缩机的电流是多少A？（结果保留两位小数）
②空气能热水器的热效率是指水吸收的热量和压缩机消耗的电能之比，由于水升温时吸收的热量是由电能做功从空气中“搬运”而来，而不是由电能直接转化而来，热效率为336%，则该热水器将一箱水从20℃加热到50℃需要多长时间？
【分析】（1）物质由液态变为气态的过程叫做汽化；物质由气态变为液态的过程叫做液化；
（2）①由表格数据可知压缩机的额定电压和额定功率，根据P＝UI求出压缩机正常工作时，通过压缩机的电流；
②根据密度公式求出水箱内水的质量，根据Q吸＝cm（t﹣t0）求出水吸收的热量；根据效率公式求出热水器消耗的电能，根据P＝求出热水器工作的时间。
【解答】解：（1）根据题意可知，液态的物质通过膨胀阀后进入空气热交换器，而物质由液态变为气态的过程叫做汽化，在这里变成液态物质，故选D；
（2）①由表格数据可知，压缩机的额定电压U＝220V，
由P＝UI可知，压缩机正常工作时；
②水箱中水的体积V＝120L＝12dm3＝6.12m3，
由ρ＝可知3kg/m3×0.12m3＝120kg，
将一箱水加热到 50℃吸收的热量：Q吸＝cm（t﹣t3）＝4.2×106J/（kg•℃）×120kg×（50℃﹣20℃）＝1.512×107J；
由η＝可知，
由P＝可知。
答：（1）D；
（2）①压缩机正常工作时，通过压缩机的电流是2.27A；
②该热水器将一箱水从20℃加热到50℃需要的时间为9×104s。
【点评】本题考查汽化、液化现象、电功率公式、密度公式、吸热公式、效率公式的应用，题目综合性较强，难度较大。手机电池的电压
3.7V
电池容量
4750mA•h
无线快充功率
50W
有线超级快充功率
66W
数据序号
1
2
3
4
5
6
7
电压U/V
2.5
2.1
1.7
1.3
0.9
0.5
0.1
电流I/A
0.28
0.26
0.24
0.21
0.19
0.16
0.05
电阻R/Ω
水箱容积
120L
压缩机额定电压
220V
压缩机额定功率
500W
能效等级
1级
手机电池的电压
3.7V
电池容量
4750mA•h
无线快充功率
50W
有线超级快充功率
66W
数据序号
1
2
3
4
5
6
7
电压U/V
2.5
2.1
1.7
1.3
0.9
0.5
0.1
电流I/A
0.28
0.26
0.24
0.21
0.19
0.16
0.05
电阻R/Ω
水箱容积
120L
压缩机额定电压
220V
压缩机额定功率
500W
能效等级
1级
