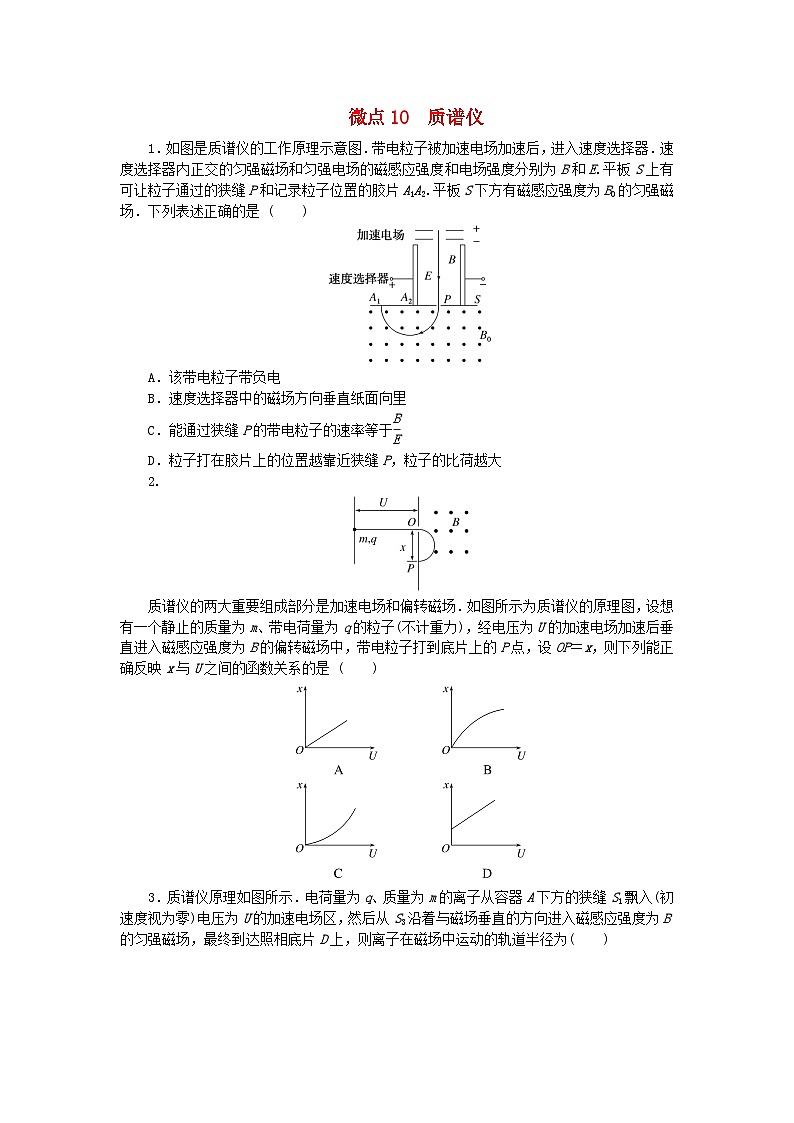

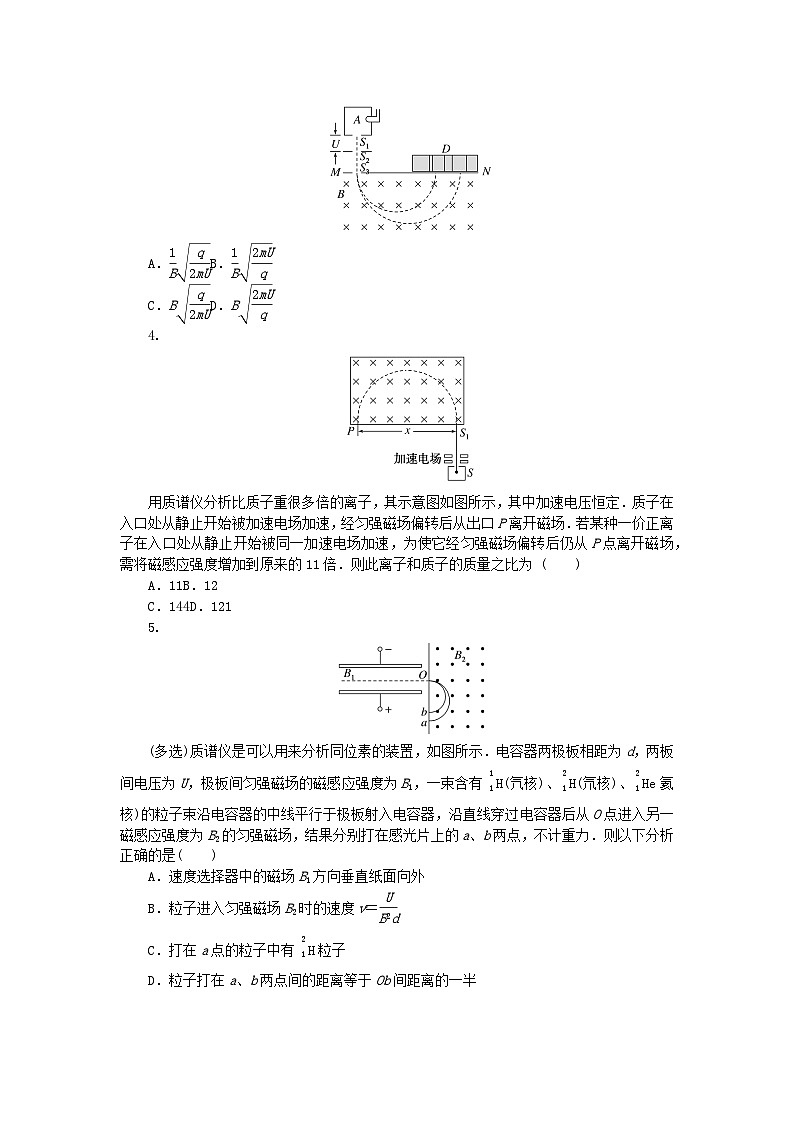

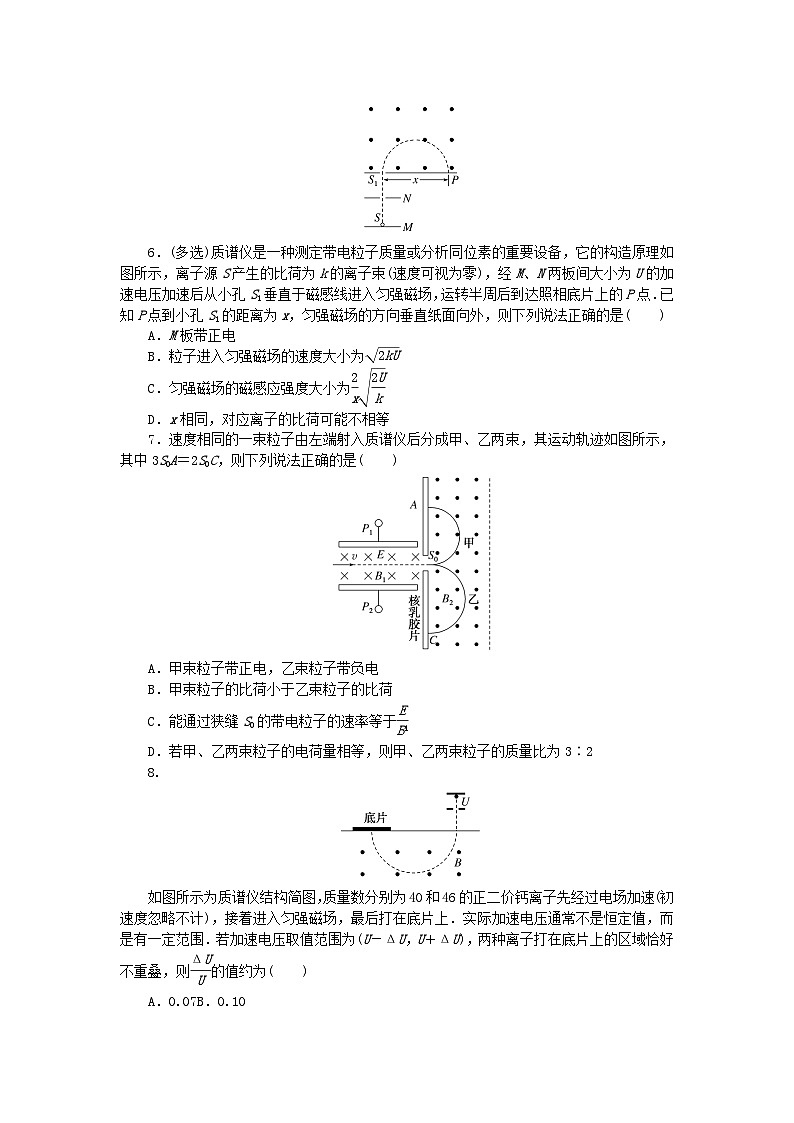

微点10　质谱仪1．如图是质谱仪的工作原理示意图．带电粒子被加速电场加速后，进入速度选择器．速度选择器内正交的匀强磁场和匀强电场的磁感应强度和电场强度分别为B和E.平板S上有可让粒子通过的狭缝P和记录粒子位置的胶片A1A2.平板S下方有磁感应强度为B0的匀强磁场．下列表述正确的是 (　　)A．该带电粒子带负电B．速度选择器中的磁场方向垂直纸面向里C．能通过狭缝P的带电粒子的速率等于eq \f(B,E)D．粒子打在胶片上的位置越靠近狭缝P，粒子的比荷越大2.质谱仪的两大重要组成部分是加速电场和偏转磁场．如图所示为质谱仪的原理图，设想有一个静止的质量为m、带电荷量为q的粒子(不计重力)，经电压为U的加速电场加速后垂直进入磁感应强度为B的偏转磁场中，带电粒子打到底片上的P点，设OP＝x，则下列能正确反映x与U之间的函数关系的是 (　　)3．质谱仪原理如图所示．电荷量为q、质量为m的离子从容器A下方的狭缝S1飘入(初速度视为零)电压为U的加速电场区，然后从S3沿着与磁场垂直的方向进入磁感应强度为B的匀强磁场，最终到达照相底片D上，则离子在磁场中运动的轨道半径为(　　)A．eq \f(1,B)eq \r(\f(q,2mU))B．eq \f(1,B)eq \r(\f(2mU,q))C．Beq \r(\f(q,2mU))D．Beq \r(\f(2mU,q))4.用质谱仪分析比质子重很多倍的离子，其示意图如图所示，其中加速电压恒定．质子在入口处从静止开始被加速电场加速，经匀强磁场偏转后从出口P离开磁场．若某种一价正离子在入口处从静止开始被同一加速电场加速，为使它经匀强磁场偏转后仍从P点离开磁场，需将磁感应强度增加到原来的11倍．则此离子和质子的质量之比为 (　　)A．11B．12C．144D．1215.(多选)质谱仪是可以用来分析同位素的装置，如图所示．电容器两极板相距为d，两板间电压为U，极板间匀强磁场的磁感应强度为B1，一束含有 eq \o\al(\s\up1(1),\s\do1(1)) H(氕核)、 eq \o\al(\s\up1(2),\s\do1(1)) H(氘核)、 eq \o\al(\s\up1(2),\s\do1(1)) He氦核)的粒子束沿电容器的中线平行于极板射入电容器，沿直线穿过电容器后从O点进入另一磁感应强度为B2的匀强磁场，结果分别打在感光片上的a、b两点，不计重力．则以下分析正确的是(　　)A．速度选择器中的磁场B1方向垂直纸面向外B．粒子进入匀强磁场B2时的速度v＝eq \f(U,B2d)C．打在a点的粒子中有 eq \o\al(\s\up1(2),\s\do1(1)) H粒子D．粒子打在a、b两点间的距离等于Ob间距离的一半6．(多选)质谱仪是一种测定带电粒子质量或分析同位素的重要设备，它的构造原理如图所示，离子源S产生的比荷为k的离子束(速度可视为零)，经M、N两板间大小为U的加速电压加速后从小孔S1垂直于磁感线进入匀强磁场，运转半周后到达照相底片上的P点．已知P点到小孔S1的距离为x，匀强磁场的方向垂直纸面向外，则下列说法正确的是(　　)A．M板带正电B．粒子进入匀强磁场的速度大小为eq \r(2kU)C．匀强磁场的磁感应强度大小为eq \f(2,x)eq \r(\f(2U,k))D．x相同，对应离子的比荷可能不相等7．速度相同的一束粒子由左端射入质谱仪后分成甲、乙两束，其运动轨迹如图所示，其中3S0A＝2S0C，则下列说法正确的是(　　)A．甲束粒子带正电，乙束粒子带负电B．甲束粒子的比荷小于乙束粒子的比荷C．能通过狭缝S0的带电粒子的速率等于eq \f(E,B1)D．若甲、乙两束粒子的电荷量相等，则甲、乙两束粒子的质量比为3∶28.如图所示为质谱仪结构简图，质量数分别为40和46的正二价钙离子先经过电场加速(初速度忽略不计)，接着进入匀强磁场，最后打在底片上．实际加速电压通常不是恒定值，而是有一定范围．若加速电压取值范围为(U－ΔU，U＋ΔU)，两种离子打在底片上的区域恰好不重叠，则eq \f(ΔU,U)的值约为(　　)A．0.07B．0.10C．0.14D．0.179．用质谱仪测量带电粒子的比荷，其原理如图所示，A是粒子源，释放出的带电粒子(不计重力)，经小孔S1飘入电压为U的加速电场(初速度可忽略不计)，加速后经小孔S3进入磁感应强度为B的匀强磁场中，最后打在照相底片上D点．测得D点到S3的距离为d，则该粒子的比荷eq \f(q,m)为(　　)A．eq \f(2U,B2d2)B．eq \f(4U,B2d2)C．eq \f(8U,B2d2)D．eq \f(16U,B2d2)10．质谱仪可以测定有机化合物分子结构，其过程可简化为如图所示．样品室现有某有机物气体分子在离子化室碎裂成带正电、初速度为零的离子，再经过高压电源区、圆形磁场室(内为匀强磁场)、真空管，最后打在记录仪上，通过测量可测出离子比荷，从而推测有机物的分子结构．已知高压电源区的电压为U，圆形磁场区的半径为R，内部的磁感应强度大小为B.真空管与水平面夹角为θ，离子进入磁场室时速度方向指向圆心．则(　　)A．高压电源A端接电源的正极B．磁场室内磁场方向为垂直纸面向里C．磁场室内两同位素的运动轨迹分别为轨迹Ⅰ和Ⅱ，则轨迹Ⅰ的同位素质量较大D．记录仪接收到的信号对应的离子比荷eq \f(q,m)＝eq \f(2Utan2\f(θ,2),B2R2)11．如图所示为一种质谱仪的工作原理示意图，此质谱仪由以下几部分构成：离子源、加速电场、静电分析器、磁分析器、收集器．静电分析器通道中心线MN所在圆的半径为R，通道内有均匀辐射的电场，中心线处的电场强度大小为E；磁分析器中分布着方向垂直于纸面，磁感应强度为B的匀强磁场，磁分析器的左边界与静电分析器的右边界平行．由离子源发出一个质量为m、电荷量为＋q的离子(初速度为零，重力不计)，经加速电场加速后进入静电分析器，沿中心线MN做匀速圆周运动，而后由P点进入磁分析器中，最终经过Q点进入收集器(进入收集器时速度方向与O2P平行).下列说法正确的是(　　)A．磁分析器中匀强磁场的方向垂直于纸面向内B．加速电场中的加速电压U＝eq \f(1,2)ERC．磁分析器中轨迹圆心O2到Q点的距离d＝eq \r(\f(mER,q))D．任何带正电的离子若能到达P点，则一定能进入收集器12.质谱仪原理如图所示，a为粒子加速器，电压为U1；b为速度选择器，磁场与电场正交，磁感应强度为B1，板间距离为d；c为偏转分离器，磁感应强度为B2.今有一质量为m、电荷量为e的正粒子(不计重力)，在加速场中由静止加速后，该粒子沿着虚线匀速通过速度选择器，粒子进入分离器后做匀速圆周运动．求：(1)粒子的速度v的大小；(2)速度选择器的电压U2；(3)粒子在B2磁场中做匀速圆周运动的半径R.微点10　质谱仪1．答案：D解析：根据题图，由左手定则可以知道粒子带正电，选项A错误；粒子带正电，在速度选择器中所受电场力向右，则洛伦兹力向左，由左手定则可判断磁场方向垂直纸面向外，选项B错误；由qE＝qvB得v＝eq \f(E,B)，此速率的离子在速度选择器中受力平衡，可沿直线运动，选项C错误；由qvB0＝eq \f(mv2,R)可得eq \f(q,m)＝eq \f(v,B0R)，v、B0相等，可知比荷越大，R越小，选项D正确．2．答案：B解析：带电粒子先经加速电场加速，有qU＝eq \f(1,2)mv2；进入磁场后偏转，x＝2r＝eq \f(2mv,qB)；两式联立得x＝eq \r(\f(8mU,B2q))，知x∝eq \r(U)，选项B正确．3．答案：B解析：粒子在电场中加速时，根据动能定理有qU＝eq \f(1,2)mv2带电粒子在磁场中做匀速圆周运动，有qvB＝meq \f(v2,r)联立解得r＝eq \f(1,B)eq \r(\f(2mU,q))，故选B.4．答案：D解析：假设质量为m、带电荷量为q的粒子在质谱仪中运动，设粒子在匀强磁场中运动的速度为v，粒子在加速电场中加速运动，由动能定理可得Uq＝eq \f(1,2)mv2，解得v＝eq \r(\f(2qU,m))；粒子在磁场中做匀速圆周运动，洛伦兹力提供向心力，则有qvB＝meq \f(v2,R)，解得R＝eq \f(mv,qB)＝eq \f(1,B)eq \r(\f(2Um,q)).因为离子和质子从同一出口离开磁场，所以它们在磁场中运动的半径相等，即eq \f(1,B0)eq \r(\f(2Um质,e))＝eq \f(1,11B0)eq \r(\f(2Um离,e))，可得离子和质子的质量之比为m离∶m质＝121∶1，选项D正确，A、B、C错误．5．答案：AC解析：带电粒子在电容器中做匀速直线运动，洛伦兹力与电场力平衡，粒子所受电场力向上，可知洛伦兹力向下，根据左手定则，速度选择器中的磁场B1方向垂直纸面向外，故A正确；由二力平衡，可得qvB1＝qeq \f(U,d)，解得v＝eq \f(U,B1d)，故B错误；粒子在匀强磁场中做匀速圆周运动，洛伦兹力提供向心力，由qvB2＝meq \f(v2,R)解得R＝eq \f(mv,qB2)，联立，可得R＝eq \f(mU,qB2B1d)打在感光片上的点到O点的距离为d＝2R＝eq \f(2mU,qB2B1d)与粒子的eq \f(m,q)成正比， eq \o\al(\s\up1(1),\s\do1(1)) H(氕核)打在b点， eq \o\al(\s\up1(2),\s\do1(1)) H(氘核)和eq \o\al(\s\up1(2),\s\do1(1))He(氦核)打在a点，故C正确；根据C选项分析，可知Oa距离是Ob距离的两倍，所以粒子打在a、b两点间的距离等于Ob间距离，故D错误．6．答案：ABC解析：因为洛伦兹力提供向心力，根据左手定则知，偏转粒子带正电，而粒子是从MN间加速出来的，故电场力向上，则电场强度向上，故M板带正电，故A正确；根据动能定理qU＝eq \f(1,2)mv2又有k＝eq \f(q,m)联立可得v＝eq \r(2kU)，故B正确；根据洛伦兹力提供向心力Bqv＝meq \f(v2,r)，半径为r＝eq \f(x,2)联立可得B＝eq \f(2,x)eq \r(\f(2U,k))由此可知x相同，磁感应强度B相同，则对应离子的比荷相等，故C正确，D错误，故选ABC.7．答案：C解析：甲粒子在磁场中向上偏转，乙粒子在磁场中向下偏转，根据左手定则知甲粒子带负电，乙粒子带正电，故A错误；能通过狭缝S0的带电粒子，根据平衡条件有qE＝qvB1解得，粒子速率v＝eq \f(E,B1)，故C正确；根据洛伦兹力提供向心力，有qvB2＝meq \f(v2,r)得r＝eq \f(mv,qB2)由v、B2都相同，r甲
