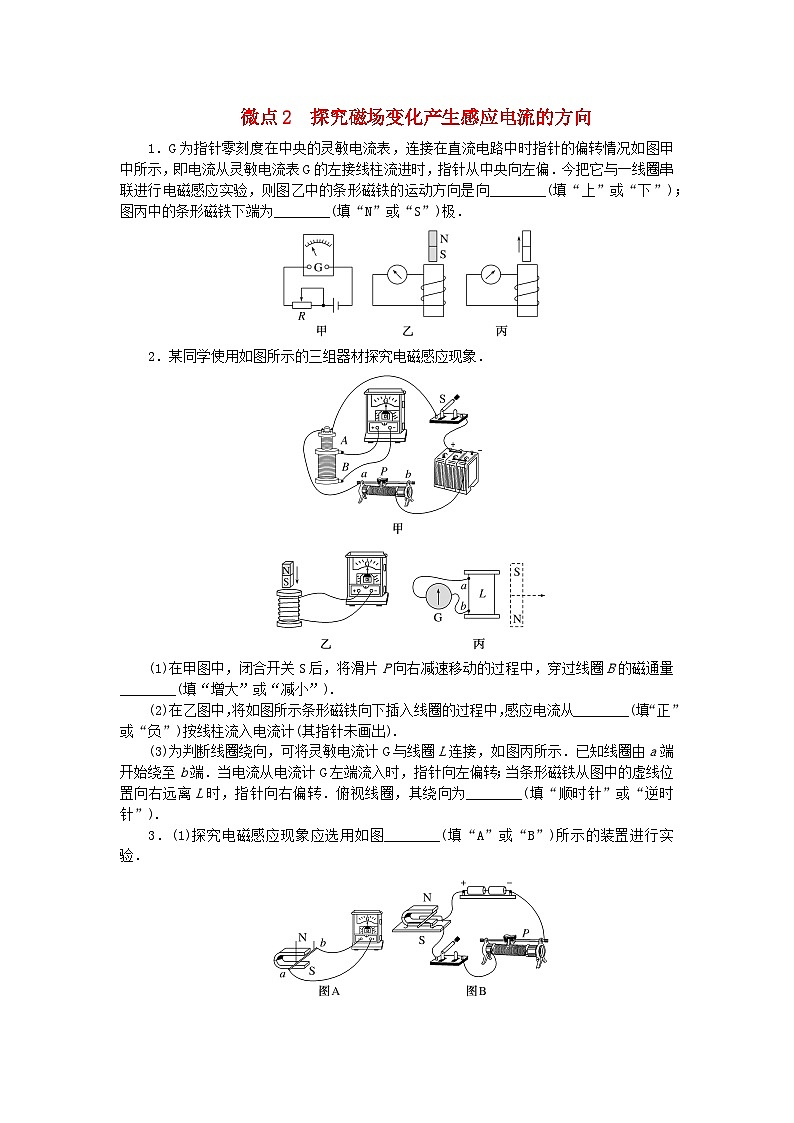

微点2　探究磁场变化产生感应电流的方向1．G为指针零刻度在中央的灵敏电流表，连接在直流电路中时指针的偏转情况如图甲中所示，即电流从灵敏电流表G的左接线柱流进时，指针从中央向左偏．今把它与一线圈串联进行电磁感应实验，则图乙中的条形磁铁的运动方向是向________(填“上”或“下”)；图丙中的条形磁铁下端为________(填“N”或“S”)极．2．某同学使用如图所示的三组器材探究电磁感应现象．(1)在甲图中，闭合开关S后，将滑片P向右减速移动的过程中，穿过线圈B的磁通量________(填“增大”或“减小”).(2)在乙图中，将如图所示条形磁铁向下插入线圈的过程中，感应电流从________(填“正”或“负”)按线柱流入电流计(其指针未画出).(3)为判断线圈绕向，可将灵敏电流计G与线圈L连接，如图丙所示．已知线圈由a端开始绕至b端．当电流从电流计G左端流入时，指针向左偏转；当条形磁铁从图中的虚线位置向右远离L时，指针向右偏转．俯视线圈，其绕向为________(填“顺时针”或“逆时针”).3．(1)探究电磁感应现象应选用如图________(填“A”或“B”)所示的装置进行实验．(2)在图甲中，当闭合S时，观察到电流表指针向左偏(不通电时指针停在正中央)，将图甲中电源反接，可观察到指针向右偏转，则在图乙中，磁体N极插入线圈A过程中电流表的指针将________偏转(填“向左”“向右”或“不发生”)；在图丙中，导体棒ab向左移动过程中，电流表的指针将________偏转(填“向左”“向右”或“不发生”).(3)在图丁中，R为光敏电阻(其阻值随光照强度的增大而减小)，轻质金属环A用轻绳悬挂，与长直螺线管共轴(A线圈平面与螺线管线圈平面平行)，并位于螺线管左侧．当光照增强时，从左向右看，金属环A中电流方向为________(填“顺时针”或“逆时针”)，金属环A将________(填“向左”或“向右”)运动．微点2　探究磁场变化产生感应电流的方向1．答案：下　S解析：图乙中指针向左偏，可以知道线圈中感应电流的方向是顺时针(俯视)，感应电流的磁场方向向下，条形磁铁的磁场方向向上，由楞次定律可知，磁通量增加，条形磁铁向下插入．图丙中可以知道指针向右偏，则线圈中感应电流的方向为逆时针(俯视)，感应电流的磁场方向向上，条形磁铁向上拔出，即磁通量减小，由楞次定律可知，条形磁铁的磁场方向应该向上，所以条形磁铁上端为N极，下端为S极．2．答案：(1)增大　(2)负　(3)逆时针解析：(1)闭合开关S后，将滑片P向右减速移动的过程中，滑动变阻器接入电路的阻值减小，电路中电流增大，线圈A产生的磁场增强，故穿过线圈B的磁通量增大．(2)将图乙中的条形磁铁向下插入线圈过程中，线圈中的磁场方向向上，且磁通量增大，根据楞次定律的“增反减同”可知，线圈中的感应电流产生的磁场方向向下，根据安培定则和图乙中线圈的绕向可知，线圈中感应电流从上端流入、下端流出，因此感应电流从负接线柱流入电流计．(3)条形磁铁从图示位置向右远离L时，穿过L的磁通量向上且减小，由楞次定律可知，L中的感应电流产生的磁场方向向上，由安培定则可知，线圈中电流由a流向b，俯视线圈，其绕向为逆时针．3．答案：(1)A　(2)向右　向左　(3)逆时针　向左解析：(1)探究电磁感应现象的实验装置，只需要有磁场、导体棒、电流表即可，不需要电源，分析图A与图B可知，探究电磁感应现象应选用图A装置．(2)观察图甲易知，电流从哪一侧接线柱流入，指针就向哪一侧偏转．在图乙中磁体N极插入线圈A过程中，线圈A中磁通量向下增大，根据楞次定律可知感应电流将从电流表负接线柱流入，则此时电流表的指针将向右偏转；在图丙中，导体棒ab向左移动过程中，根据右手定则可知感应电流从电流表正接线柱流入，则此时电流表的指针将向左偏转．(3)根据安培定则，螺线管内部磁场向右，金属环中的磁场向右，当光照增强时，光敏电阻的阻值减小，回路电流增大，穿过金属环的磁通量增大，根据“增反减同”可知，感应电流的磁场向左，根据安培定则，从左向右看，金属环A中电流方向为逆时针；螺线管中电流是顺时针的电流，反向电流相互排斥，金属环将向左运动．
