教科版 (2019)选择性必修 第二册1 交变电流课时训练

这是一份教科版 (2019)选择性必修 第二册1 交变电流课时训练，共4页。试卷主要包含了下列各图中，表示交变电流的是，下列方法中能够产生交变电流的是，答案等内容，欢迎下载使用。

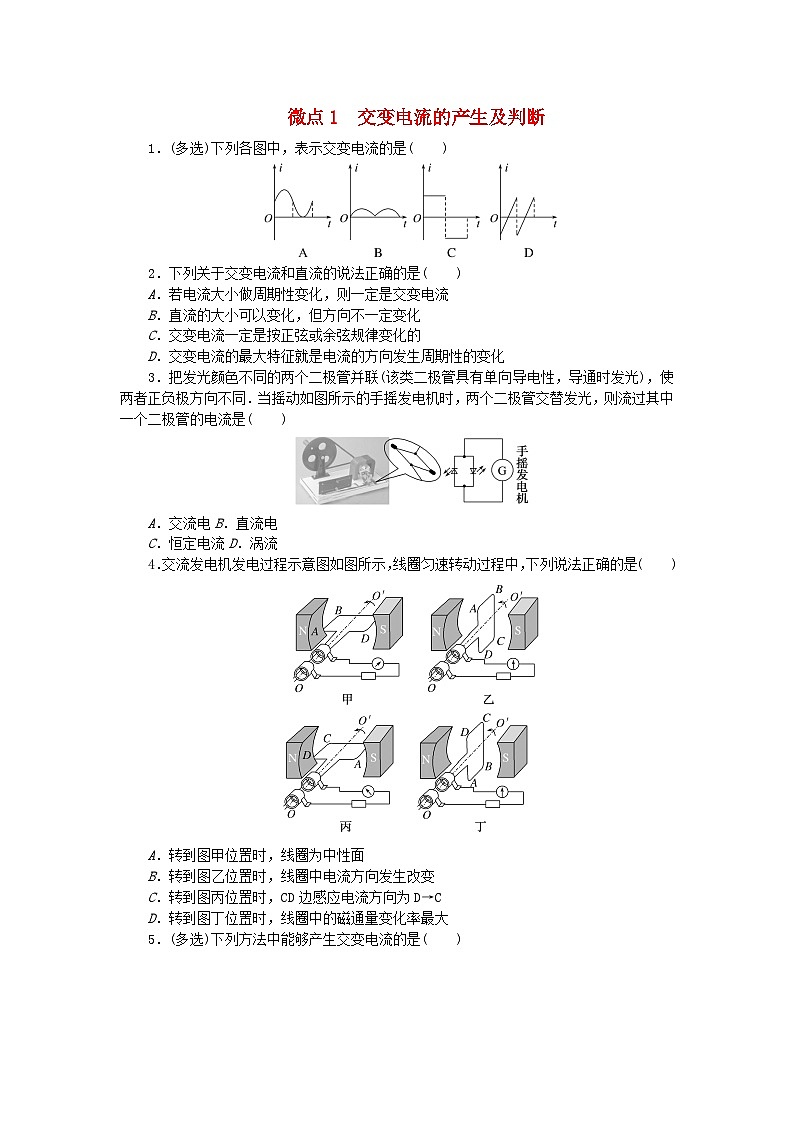

2．下列关于交变电流和直流的说法正确的是( )
A．若电流大小做周期性变化，则一定是交变电流
B．直流的大小可以变化，但方向不一定变化
C．交变电流一定是按正弦或余弦规律变化的
D．交变电流的最大特征就是电流的方向发生周期性的变化
3．把发光颜色不同的两个二极管并联(该类二极管具有单向导电性，导通时发光)，使两者正负极方向不同．当摇动如图所示的手摇发电机时，两个二极管交替发光，则流过其中一个二极管的电流是( )
A．交流电B．直流电
C．恒定电流D．涡流
4．交流发电机发电过程示意图如图所示，线圈匀速转动过程中，下列说法正确的是( )
A．转到图甲位置时，线圈为中性面
B．转到图乙位置时，线圈中电流方向发生改变
C．转到图丙位置时，CD边感应电流方向为D→C
D．转到图丁位置时，线圈中的磁通量变化率最大

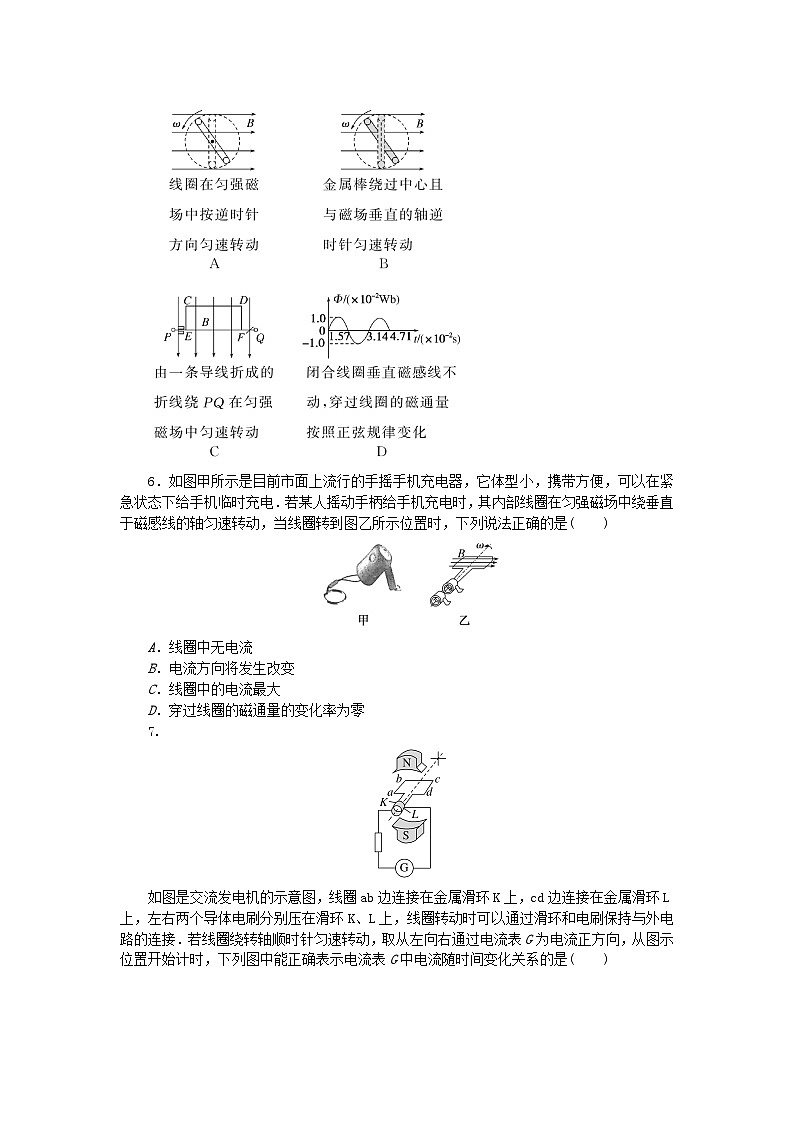

5．(多选)下列方法中能够产生交变电流的是( )
6．如图甲所示是目前市面上流行的手摇手机充电器，它体型小，携带方便，可以在紧急状态下给手机临时充电．若某人摇动手柄给手机充电时，其内部线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，当线圈转到图乙所示位置时，下列说法正确的是( )
A．线圈中无电流
B．电流方向将发生改变
C．线圈中的电流最大
D．穿过线圈的磁通量的变化率为零
7.
如图是交流发电机的示意图，线圈ab边连接在金属滑环K上，cd边连接在金属滑环L上，左右两个导体电刷分别压在滑环K、L上，线圈转动时可以通过滑环和电刷保持与外电路的连接．若线圈绕转轴顺时针匀速转动，取从左向右通过电流表G为电流正方向，从图示位置开始计时，下列图中能正确表示电流表G中电流随时间变化关系的是( )
8．在水平向右的匀强磁场中，一线框绕垂直于磁感线的轴匀速转动，线框通过电刷、圆环、导线等与定值电阻组成闭合回路．t1、t2时刻线框分别转到如图甲、乙所示的位置，图甲中线框与磁感线平行，图乙中线框与磁感线垂直，下列说法正确的是( )
A.t1时刻穿过线框的磁通量最大
B．t1时刻通过电阻的电流最大，方向从右向左
C．t2时刻穿过线框的磁通量变化最快
D．t2时刻通过电阻的电流最大，方向从右向左
9．如图所示，由交流发电机、定值电阻R、交流电流表A组成的闭合回路，线圈ABCD逆时针方向转动，图示位置磁感线与线圈平面平行，下列说法正确的是( )

A．t3、t4时刻线圈中感应电动势最小
B．t1、t3时刻线圈中感应电流方向改变
C．线圈转到图示位置时，线圈中磁通量变化率为零
D．线圈转动到图中位置时，感应电流方向为A→B→C→D→A
微点1 交变电流的产生及判断
1．答案：CD
解析：方向随时间做周期性变化是交变电流的重要特征，选项A、B中，电流的大小变化，但方向不变，不是交变电流，故A、B项错误，C、D项正确．
2．答案：D
解析：若电流大小做周期性变化，则不一定为交变电流，因为没有提及电流方向随时间做周期性变化，A错误；直流的大小可以变化，但直流的方向一定不变，B错误；交变电流的方向发生周期性的变化，但不一定是按正弦或余弦规律变化的，C错误；交变电流的最大特征就是电流的方向发生周期性的变化，D正确．
3．答案：B
解析：交流电是指大小和方向发生周期性变化的电流，直流电的方向不变，恒定电流的大小与方向均不变，涡流是感应电流；手摇发电机产生的是交流电，因为该类二极管具有单向导电性，所以通过每个二极管的电流方向不变，为直流电．故选B.
4．答案：B
解析：转到图甲位置时，线圈为与中性面垂直的位置，故A错误；转到图乙位置时，即线圈为中性面位置，此时线圈中电流方向发生改变，故B正确；转到图丙位置时，由右手定则可得，CD边感应电流方向为C→D，故C错误；转到图丁位置时，线圈中的磁通量最大，磁通量变化率为零，故D错误．故选B.
5．答案：ACD
解析：A中线圈在匀强磁场中按逆时针方向匀速转动，会产生正弦式交变电流；B中的导体棒不切割磁感线，不产生感应电动势；C中的折线与矩形线圈的效果是相同的；D中能产生按余弦规律变化的交变电流．
6．答案：C
解析：当线圈绕垂直于磁感线的轴匀速转动时，产生正弦式交流电．当线圈转到题图乙所示位置时，线圈中的电流最大，A错误，C正确；线圈转到中性面位置时，电流方向发生改变，B错误；当线圈转到题图乙所示位置时，穿过线圈的磁通量为零，但穿过线圈的磁通量的变化率最大，D错误．
7．答案：A
解析：图示位置线圈中通过的磁通量最大，线圈平面处于中性面，感应电流为零；线圈顺时针转动，在线圈中产生感应电流的方向是从a到b，通过电流表的电流，从右到左，为负方向，故A正确，B、C、D错误．故选A.
8．答案：B
解析：t1时刻，穿过线框的磁通量为零，线框产生的感应电动势最大，通过电阻的电流最大，根据楞次定律判断知通过电阻的电流方向从右向左，A错误，B正确；t2时刻，穿过线框的磁通量最大，磁通量的变化率为零，线框产生的感应电动势为零，通过电阻的电流为零，C、D错误．
9．答案：B
解析：根据图乙，由交流发电机工作原理可知，在t4时刻，穿过线圈的磁通量为零，但磁通量变化率却最大，则线圈中产生的感应电动势最大，故A错误；由图乙知线圈在t1、t3时刻，穿过线圈的磁通量最大，线圈位于中性面，线圈中感应电流方向改变，故B正确；线圈转到图示位置时，穿过线圈中磁通量为零，但磁通量变化率却最大，故C错误；线圈ABCD逆时针方向转动，根据右手定则可判断知当线圈转动到图中位置时，感应电流方向为D－C－B－A－D，故D错误．
