A．a、b光的频率νa<νb
B．a、b两光的光照强度相同
C．光电子的最大初动能Eka>Ekb
D．材料1、2的截止频率ν1>ν2
2．用甲、乙、丙三种单色光在同一个光电管上做光电效应实验，发现光电流I与电压U的关系如图所示，下列说法正确的是( )
A．甲、乙两种单色光的强度相同
B．三种单色光在同种介质中传播时，丙的波长最短
C．单色光甲的频率大于单色光丙的频率
D．三种单色光中，丙照射时逸出光电子的最大初动能最小
3．在研究光电效应现象时，先后用单色光a、b、c照射同一光电管，所得到的光电流，与光电管两端所加电压U间的关系曲线如图所示，下列说法正确的是( )
A.b、c两种单色光的颜色相同
B．a、b两种单色光的光照强度相同
C．增大c光的光照强度，电路中的饱和光电流将增大
D．增大b光的光照强度，射出的光电子的最大初动能增大
4．研究光电效应规律的实验装置如图所示，以频率为ν的光照射光电管阴极K时，有光电子产生．由于光电管K、A间加的是反向电压，光电子从阴极K发射后将向阳极A做减速运动．光电流i由图中电流计G测出．反向电压U由电压表V测出，且遏止电压为Uc.在下列表示光电效应实验规律的图像中，错误的是( )

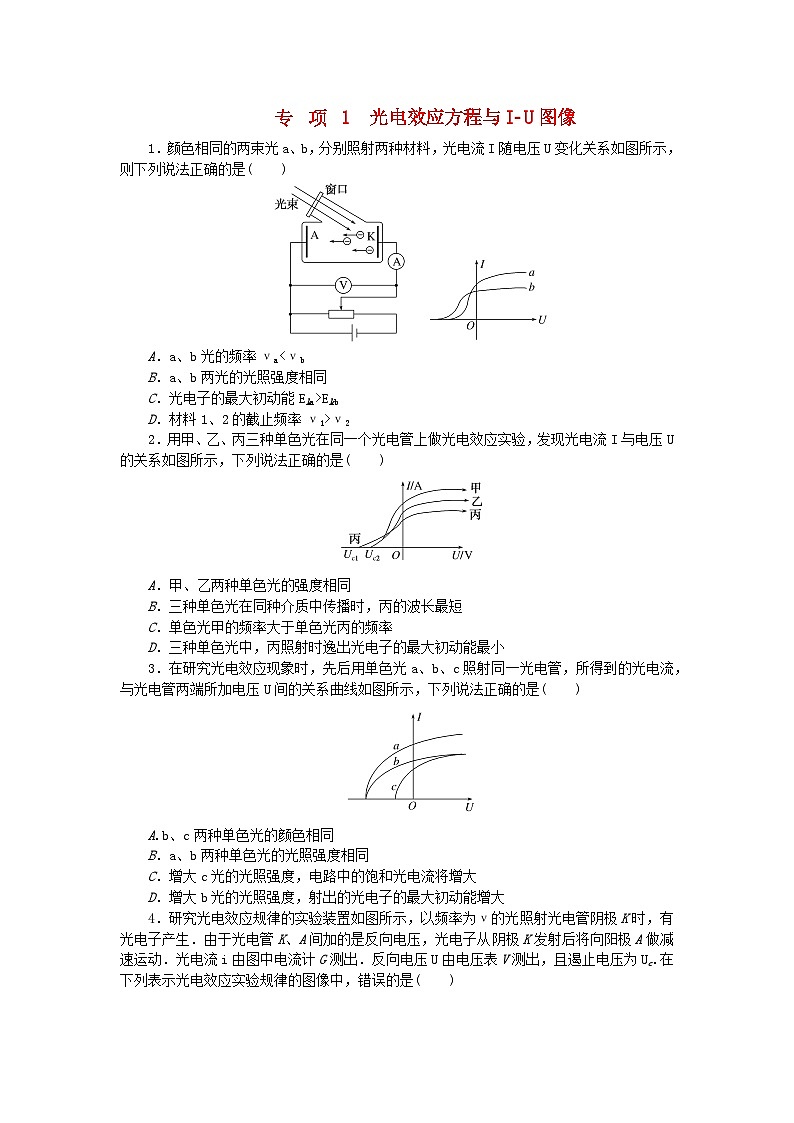

专项1 光电效应方程与IU图像
1．答案：D
解析：a、b两束光颜色相同，所以频率相同，故A错误；饱和光电流越大，光照强度越大，所以a光的光照强度比b光的大，故B错误；光电子的最大初动能为Ek＝eUc，由图可知Ucb>Uca所以Ekb>Eka故C错误；根据爱因斯坦光电效应方程可得Eka＝hνa－hν1，Ekb＝hνb－hν2，所以ν1>ν2，故D正确．
2．答案：B
解析：根据hν－W＝eUc则遏止电压越大，入射光的频率越大，则甲光的频率等于乙光的频率，但是甲光的饱和光电流大于乙光的，则甲光的强度大于乙光的强度，所以A错误；由于丙光的频率最大，则三种单色光在同种介质中传播时，丙的波长最短，所以B正确；根据hν－W＝eUc则遏止电压越大，入射光的频率越大，则单色光甲的频率小于单色光丙的频率，所以C错误；根据eq \f(1,2)mv eq \\al(\s\up1(2),\s\d1(m)) ＝eUc，则遏止电压越大，光电子的最大初动能越大，所以三种单色光中，丙照射时逸出光电子的最大初动能最大，则D错误．
3．答案：C
解析：根据图像可知单色光c的遏止电压小于单色光b，根据eUc＝Ek＝hν－W可知b、c两种单色光频率不同，所以颜色不同，故A错误；由图可知单色光a的饱和光电流大于单色光b，故可知单色光a的光照强度大于单色光b，故B错误；电路中的饱和光电流与光照强度有关，在其它条件相同的情况下，光照强度越大，光电流越大，故增大c光的光照强度，电路中的饱和光电流将增大，C正确；射出的光电子的最大初动能与光的强度无关，故D错误．
4．答案：B
解析：当反向电压U和入射光频率ν一定时，发生光电效应产生的光电子数与光强成正比，则单位时间到达阳极A的光电子数与光强也成正比，故光电流i与光强I成正比，所以选项A正确．由动能定理得－eUc＝0－Ek，又因Ek＝hν－W0，所以Uc＝eq \f(h,e)ν－eq \f(W0,e)，可知遏止电压Uc与频率ν是线性关系，但不是正比例关系，故选项B错误．当光强与入射光频率一定时，单位时间内逸出的光电子数及其最大初动能是一定的，所形成的光电流强度会随反向电压的增大而减小，选项C正确．根据光电效应的瞬时性规律，可知选项D正确．
