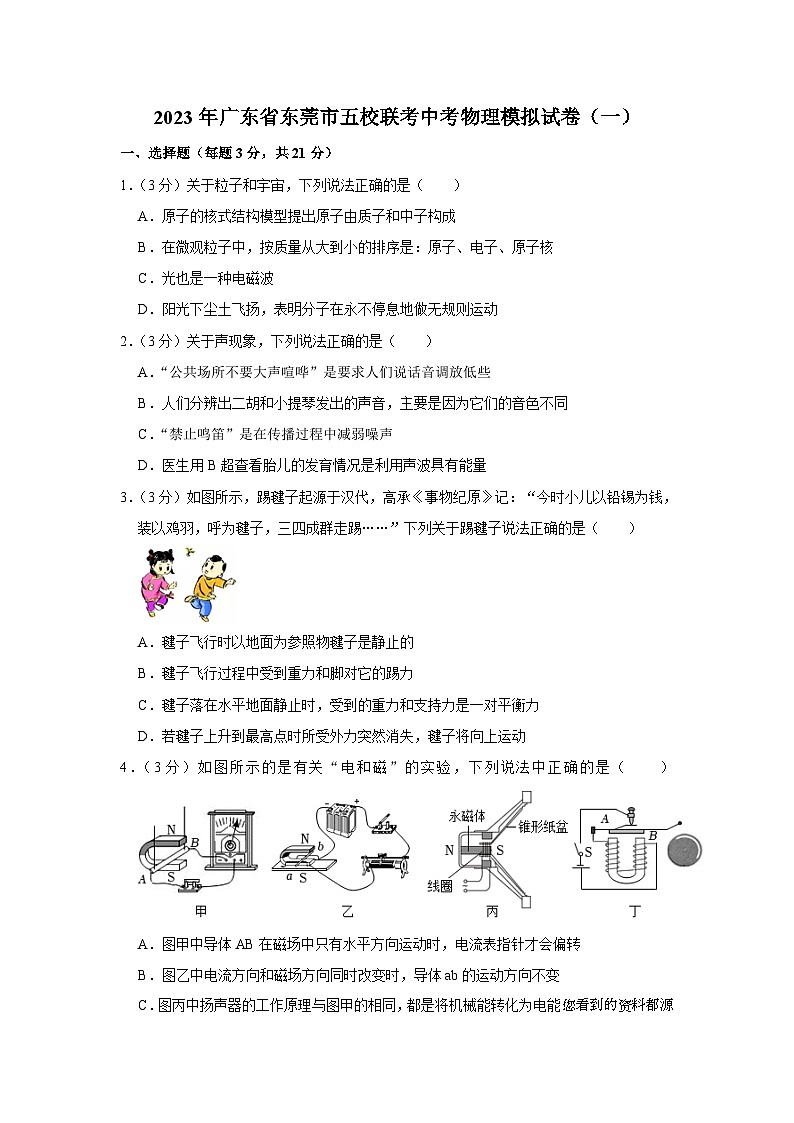

48，2023年广东省东莞市五校联考中考物理模拟试卷（一）
展开
这是一份48，2023年广东省东莞市五校联考中考物理模拟试卷（一），共30页。试卷主要包含了选择题，填空题，作图题，实验探究题，计算题，综合能力题等内容，欢迎下载使用。
1．（3分）关于粒子和宇宙，下列说法正确的是（ ）
A．原子的核式结构模型提出原子由质子和中子构成
B．在微观粒子中，按质量从大到小的排序是：原子、电子、原子核
C．光也是一种电磁波
D．阳光下尘土飞扬，表明分子在永不停息地做无规则运动
2．（3分）关于声现象，下列说法正确的是（ ）
A．“公共场所不要大声喧哗”是要求人们说话音调放低些
B．人们分辨出二胡和小提琴发出的声音，主要是因为它们的音色不同
C．“禁止鸣笛”是在传播过程中减弱噪声
D．医生用B超查看胎儿的发育情况是利用声波具有能量
3．（3分）如图所示，踢毽子起源于汉代，高承《事物纪原》记：“今时小儿以铅锡为钱，装以鸡羽，呼为毽子，三四成群走踢……”下列关于踢毽子说法正确的是（ ）
A．毽子飞行时以地面为参照物毽子是静止的
B．毽子飞行过程中受到重力和脚对它的踢力
C．毽子落在水平地面静止时，受到的重力和支持力是一对平衡力
D．若毽子上升到最高点时所受外力突然消失，毽子将向上运动
4．（3分）如图所示的是有关“电和磁”的实验，下列说法中正确的是（ ）
A．图甲中导体AB在磁场中只有水平方向运动时，电流表指针才会偏转
B．图乙中电流方向和磁场方向同时改变时，导体ab的运动方向不变
C．图丙中扬声器的工作原理与图甲的相同，都是将机械能转化为电能您看到的资料都源自我们平台，20多万份试卷，家威杏 MXSJ663 每日最新，性比价最高D．电铃的工作原理是磁场对电流的作用
5．（3分）将“气压火箭”发射筒内充满气体，并在发射筒外安装好纸火箭外壳。如图所示，按下发射气阀，随着“砰”的一声响，火箭飞出，同时看到下端管口出现了明显的“白气”。下列叙述中正确的是（ ）
A．“白气”是水蒸气
B．“白气”是由于外界水蒸气汽化产生的
C．发射筒内气体与外界气体发生热传递，内能增加
D．发射筒内气体对发射筒做功，内能减小
6．（3分）某检验人员在盛放密度分别为ρ甲、ρ乙、ρ丙的硫酸铜溶液试管中，分别滴入一滴体积相同的同一感染者的血液，一段时间后出现了如图所示的情形。则下列分析正确的是（ ）
A．感染者血液的密度与ρ丙相同
B．三个试管底部受到硫酸铜溶液的压强相等
C．血液在甲试管中受到的浮力大于在丙试管中受到的浮力
D．血液滴在丙试管中受到的重力等于排开硫酸铜溶液的重力

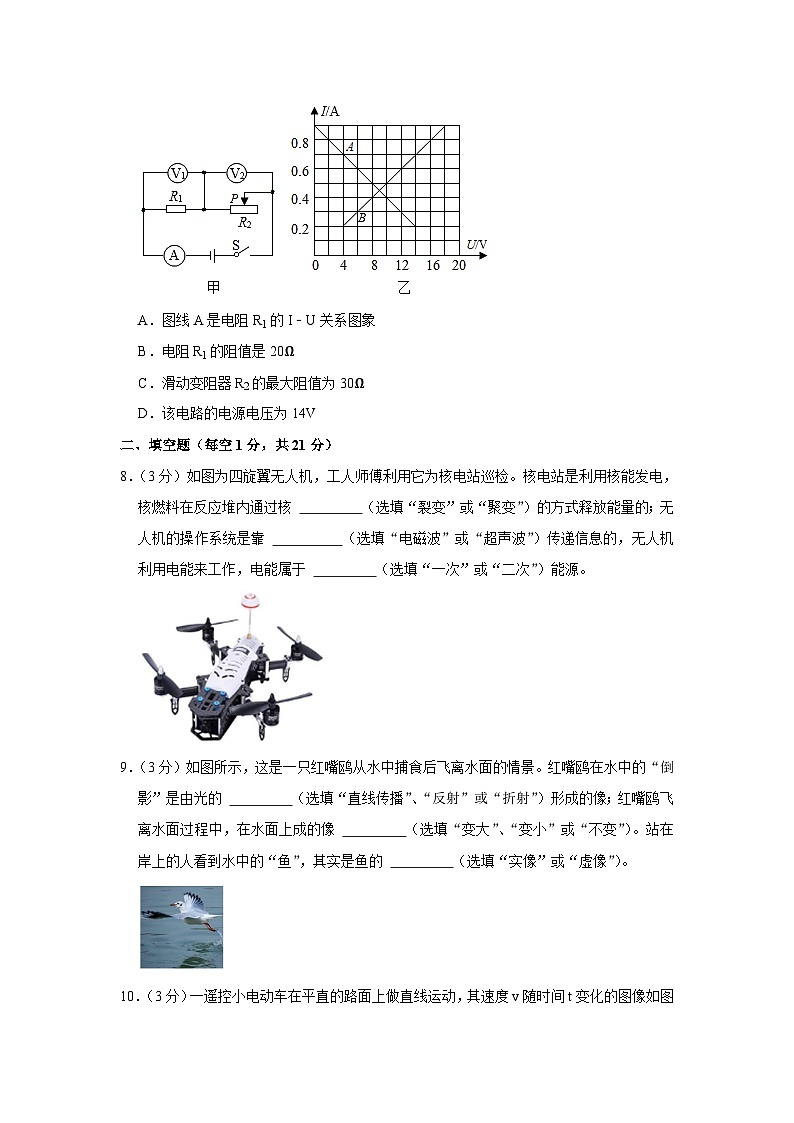

7．（3分）如图甲所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I﹣U关系图象如图乙所示。则下列判断正确的是（ ）
A．图线A是电阻R1的I﹣U关系图象
B．电阻R1的阻值是20Ω
C．滑动变阻器R2的最大阻值为30Ω
D．该电路的电源电压为14V
二、填空题（每空1分，共21分）
8．（3分）如图为四旋翼无人机，工人师傅利用它为核电站巡检。核电站是利用核能发电，核燃料在反应堆内通过核 （选填“裂变”或“聚变”）的方式释放能量的；无人机的操作系统是靠 （选填“电磁波”或“超声波”）传递信息的，无人机利用电能来工作，电能属于 （选填“一次”或“二次”）能源。
9．（3分）如图所示，这是一只红嘴鸥从水中捕食后飞离水面的情景。红嘴鸥在水中的“倒影”是由光的 （选填“直线传播”、“反射”或“折射”）形成的像；红嘴鸥飞离水面过程中，在水面上成的像 （选填“变大”、“变小”或“不变”）。站在岸上的人看到水中的“鱼”，其实是鱼的 （选填“实像”或“虚像”）。
10．（3分）一遥控小电动车在平直的路面上做直线运动，其速度v随时间t变化的图像如图所示。已知在4s～8s内小车受到的牵引力恒为15N，小电动车重力为30N，则在4s～8s内小车运动的路程为 m，受到的摩擦力为 N；在0～4s内小车受到的摩擦力 15N（选填“大于”、“等于”或“小于”）。
11．（3分）人类的太空旅游已不是梦想。在飞船加速上升时，其动能 ，重力势能 ，机械能 （填“增大”、“减小”或“不变”）。
12．（3分）在探究“水沸腾时温度变化的特点”实验中，小致所绘制的水的温度随时间变化的图象如图所示。分析图象可知：水在沸腾过程中不断 热量，温度 （选填“变大”、“不变”或“变小”）；根据实验中水的沸点猜测，此时水面上方的大气压强 （选填“高于”、“等于”或“低于”）标准大气压。
13．（3分）如图所示是某单缸四冲程汽油机的 冲程；把质量为2kg、温度为25℃的水加热到75℃，水吸收的热量为 J，若这些热量由效率为20%的火炉燃烧焦炭来提供，则需要燃烧 kg的焦炭。[q焦炭＝3.0×107J/kg，c水＝4.2×103J/（kg•℃）]
14．（3分）为了“探究电流通过导体时产生的热量与导体电阻大小的关系”，小明采用了如图所示的实验装置进行实验，AB为完全相同装满煤油的玻璃瓶。为使通过电阻RA、RB的电流相等，实验中RA、RB，应采用 （填“串联”或“并联”）；实验中通过观察 即可比较两导体产生的热量，这种实验方法称为转换法；通过实验可得出结论：在通电时间相同，电流相等的情况下，电阻越大，电流产生的热量越 （选填“多”或“少”）
三、作图题（15（1）题2分，15（2）题3分，15（3）题2分，共7分）
15．（2分）如图所示，轻质杠杆的支点为O，请画出物块G重力的示意图和力F的力臂。
16．（3分）在图中画出入射光线在水面处的反射光线和折射光线大致方向，并标出反射角及其度数。
17．（2分）根据图中磁感线分布情况，标出C点的磁场方向并在括号内标出a为电源的“+”极还是“﹣”极。
四、实验探究题（每空1分，共20分）
18．（6分）（1）如图1所示温度计读数为 ℃；木块的长度为 cm。
（2）小华家6月底电能表的示数如图2所示，7月底表盘的示数为63872，若按0.5元/kW•h计算，他家7月应缴纳电费 元。
（3）张华和同学到劳动教育基地参加社会实践活动，张华拾到一个小矿石，他很想知道这个矿石是什么材料做成的，就把它带回学校利用天平和量筒来测定这个零件的密度，具体操作如下：
①将天平放在水平桌面上，游码归零后，指针位置如图3甲所示，应将平衡螺母向 调节（选填“左”或“右”），使天平平衡；
②将矿石放在天平的左盘，通过加减砝码和移动游码使天平再次平衡，由所加砝码和游码在标尺上的位置如乙所示，得到矿石的质量是 g；
③结合图3图丙、图丁，由实验测得矿石密度为 kg/m3。
19．（6分）某兴趣小组做光学相关实验。
（1）将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛后，使烛焰、凸透镜和光屏三者的中心大致在 ；
（2）透镜的焦距是10cm，当蜡烛和透镜在如图所示位置时，移动光屏可以在光屏上得到一个倒立、 的实像，在照相机和投影仪中，成像原理与此类似的是 ；
（3）实验中，光屏上已经看到烛焰清晰的像，某同学用手指的指尖触摸凸透镜，则光屏上会出现 （填“指尖的像”或“完整烛焰的像”）；
（4）在完成上一步实验后，某同学在蜡烛和凸透镜之间加了一个眼镜片，光屏上成的像不再清晰。保持其他元件不动，向远离凸透镜的方向适当移动光屏，又可在光屏上看到清晰的像，那么后加入的镜片为 （选填“近视”或“远视”）眼镜片；
（5）将光屏在如图所示的位置上移到80cm刻度线处，再将50cm处的凸透镜换成薄玻璃板，光屏上 （选填“能”或“不能”）出现烛焰的像。
20．（8分）小兰同学连接如图甲所示的电路，测量额定电压为2.5V的小灯泡发光时的电阻。
（1）请用笔画线代替导线，帮小兰同学将图甲的电路连接完整（导线不得交叉）。
（2）在检查电路时，小兰发现电流表的指针偏向零刻度线左侧，其原因可能是 。
（3）在确认电路和器材无误后，小兰闭合开关进行实验。当滑动变阻器的滑片P移到某一位置时，电压表示数如图乙所示，其测量的电压为 V。
（4）为了测出小灯泡正常发光时的电阻，她应将滑片P继续向 （选填“左”或“右”）移动，同时她会观察到小灯泡变得 （选填“更亮”或“更暗”）。
（5）小兰想进一步研究小灯泡发光时电阻的特点，她继续移动滑片P。突然，小灯泡的灯丝烧断，则电压表的示数将 （选填“变大”或“变小”）。
（6）接下来，小兰换用相同规格的小灯泡重新进行实验。实验结束后，她利用实验数据绘制了小灯泡的I﹣U图像，如图丙所示。由图像可知：
①这种规格的小灯泡，正常发光时的电阻为 Ω；
②细心的小兰还发现，图丙的图像显示通过小灯泡的电流跟其两端的电压并不成正比。造成这种现象的原因是 。
五、计算题（第19题6分，第20题7分，共13分）
21．（6分）如图所示，某工人利用滑轮组将一个重为300N的货箱在6s内匀速提升4m。此过程中，绳子自由端所受的拉力为F，工人做功的功率恒定为0.25kW，动滑轮自重为60N，求：
（1）工人所做的功是多少？
（2）滑轮组机械效率是多少？
（3）拉力F是多少？
22．（7分）如图甲为某款新型电饭煲，额定电压为220V，它采用了“聪明火”技术，智能化地控制不同时间段的烹饪温度，以得到食物最佳的营养和口感，如图乙为其电路原理图，R1和R2为电阻不变的电热丝，S1是自动控制开关。将电饭煲接入220V电路中，在电饭煲工作的30min内，它消耗的电功率随时间变化的图像如图丙所示。求：
（1）电饭煲运行在高温挡时，电路中的总电流；
（2）R2的阻值；
（3）0～30min电饭煲产生的总热量。
六、综合能力题（每空1分，共18分）
23．（4分）阅读短文，回答问题。
中国智造“超薄玻璃”
超薄玻璃也叫超薄电子触控玻璃，是电子信息显示产业用来做手机、电脑、电视显示屏等的基础材料。2018年4月，中国蚌埠制造出目前世界上使用浮法工艺批量生产的最薄玻璃，每个环节需要调整的参数都非常多。窑炉将制备玻璃的多种原料在炉内加热到将近1600℃，使原料熔化为一体，原料中还必须有熔点高于其他原料的金属元素。锡槽是生产超薄玻璃的关键步骤，窑炉熔化的玻璃液流入锡槽装备中，玻璃液浮在锡液表面，再用拉边机将玻璃拉薄，玻璃温度逐渐降低、变硬成型，故此工艺称为浮法工艺。
经过测试，我国用浮法工艺制造的超薄玻璃，在受到一辆小汽车以150km/h的速度撞击时仍完好无损。
（1）制造超薄玻璃 （选填“能”或“不能”）使用铁制成的窑炉；（已知铁的熔点为1538℃）
（2）浮法工艺制成的超薄玻璃是 （选填“晶体”或“非晶体”）；
（3）锡槽中玻璃液密度 锡液密度（选填“等于”、“大于”或“小于”）；
（4）浮法工艺制成的超薄玻璃与常规的同类玻璃相比的优点： 。（任意写出一点）
24．（7分）小华在学习完“探究影响滑动摩擦力与什么有关”的实验后，在家里想验证结论。如图所示，她用弹簧测力计拉着运动鞋在橡胶垫上沿水平方向运动，测量滑动摩擦力的大小。
（1）小华拉着运动鞋以0.1m/s的速度沿水平方向做匀速直线运动，弹簧测力计的示数如图所示，弹簧测力计的示数为 N，此时，弹簧测力计对运动鞋的拉力大小 运动鞋受到的摩擦力大小（选填“大于”、“等于”或“小于”）；
（2）小华采用向鞋里放置重物、更换桌面上垫片的材料、改变鞋的运动速度等方法，进一步探究影响滑动摩擦力大小的因素，并收集有关数据如下：
①分析以上实验数据可知，在接触面的粗糙程度相同时， 越大，滑动摩擦力越大；
下列现象中利用了该结论的是 （选填字母）。
A.轴承上加润滑油
B.体操运动员在手上涂镁粉
C.刹车时用力捏自行车的手闸
D.移动很重的石块时，在地上铺设滚木
②小华发现第3、4两次实验测得的滑动摩擦力都比第1、2两次的大，她认为这是因为毛巾表面比橡胶垫粗糙导致的，你认为这个结论是 的（选填“可靠”或“不可靠”），理由 ；
③根据以上实验数据 （选填“能”或“不能”）得出滑动摩擦力的大小与物体的运动速度有关的结论。
25．（7分）某安全设备厂研发了一种新型抗压材料，要求对该材料能承受的撞击力进行测试。如图甲所示，材料样品（不计质量）平放在压力传感器上，闭合开关S，将重物从样品正上方h＝5m处静止释放，撞击后重物和样品材料仍完好无损。从重物开始下落到撞击样品，并最终静止在样品上的过程中，电流表的示数I随时间t变化的图像如图乙所示，压力传感器的电阻R随压力F变化的图像如图丙所示。已知电源电压U＝12V，定值电阻R0＝10Ω，重物下落时空气阻力忽略不计。求：
（1）重物下落时，重物作 速直线运动，其重力势能转化为 能。
（2）0～t1时间内，重物在空中下落，电流表示数是 A，压力传感器的电阻是 Ω。
（3）t1～t3时间内，重物与样品撞击，通过电流表的最大电流是 A，样品受到的最大撞击力是 N；撞击后重物静止在样品上，定值电阻R0的功率是 W。
2023年广东省东莞市五校联考中考物理模拟试卷（一）
参考答案与试题解析
一、选择题（每题3分，共21分）
1．（3分）关于粒子和宇宙，下列说法正确的是（ ）
A．原子的核式结构模型提出原子由质子和中子构成
B．在微观粒子中，按质量从大到小的排序是：原子、电子、原子核
C．光也是一种电磁波
D．阳光下尘土飞扬，表明分子在永不停息地做无规则运动
【解答】解：
A、卢瑟福根据α粒子散射实验提出了原子的核式结构模型，该模型认为：原子是由原子核和核外电子组成，故A错误；
B、原子的质量主要聚集在原子核上，所以按质量从大到小的排序是：原子、原子核、电子，故B错误；
C、光是一种电磁波，故C正确；
D、在阳光下能看到尘土飞扬，是机械运动，是可见的，不属于分子的运动，故D错误。
故选：C。
2．（3分）关于声现象，下列说法正确的是（ ）
A．“公共场所不要大声喧哗”是要求人们说话音调放低些
B．人们分辨出二胡和小提琴发出的声音，主要是因为它们的音色不同
C．“禁止鸣笛”是在传播过程中减弱噪声
D．医生用B超查看胎儿的发育情况是利用声波具有能量
【解答】解：A．响度指声音的强弱。“公共场所不要大声喧哗”是要求人们说话响度小一些，故A错误；
B．不同发声体的材料、结构不同，发出声音的音色不同，人们分辨出二胡和小提琴发出的声音，主要是因为它们的音色不同，故B正确；
C．“禁止鸣笛”是在声源处减弱噪声，故C错误；
D．声波可传递信息和能量。医生用B超查看胎儿的发育情况是利用声波能传递信息，故D错误。
故选：B。
3．（3分）如图所示，踢毽子起源于汉代，高承《事物纪原》记：“今时小儿以铅锡为钱，装以鸡羽，呼为毽子，三四成群走踢……”下列关于踢毽子说法正确的是（ ）
A．毽子飞行时以地面为参照物毽子是静止的
B．毽子飞行过程中受到重力和脚对它的踢力
C．毽子落在水平地面静止时，受到的重力和支持力是一对平衡力
D．若毽子上升到最高点时所受外力突然消失，毽子将向上运动
【解答】解：A、毽子飞行时，以地面为参照物，毽子与地面之间有位置变化，所以毽子是运动的，故A错误；
B、毽子在飞行过程中，毽子受重力和空气阻力作用，但毽子飞出后就不再受脚对它的踢力作用，故B错误；
C、毽子落在水平地面静止时，处于平衡状态，受到的重力和支持力符合二力平衡条件，是一对平衡力，故C正确；
D、当毽子上升到最高点时，此时的速度为0，如果所受到的外力全部消失，毽子将静止，故D错误。
故选：C。
4．（3分）如图所示的是有关“电和磁”的实验，下列说法中正确的是（ ）
A．图甲中导体AB在磁场中只有水平方向运动时，电流表指针才会偏转
B．图乙中电流方向和磁场方向同时改变时，导体ab的运动方向不变
C．图丙中扬声器的工作原理与图甲的相同，都是将机械能转化为电能
D．电铃的工作原理是磁场对电流的作用
【解答】解：A、导体AB在磁场中只要切割磁感线时，电流表指针都会偏转，故A错误；
B、导体受力方向与磁场方向、电流方向有关，若同时改变电流方向和磁场方向，导体ab运动方向不改变，故B正确；
C、扬声器是利用通电导体在磁场中受力运动的原理工作的，将电能转化为机械能，故C错误；
D、电铃是根据电流的磁效应工作的，故D错误。
故选：B。
5．（3分）将“气压火箭”发射筒内充满气体，并在发射筒外安装好纸火箭外壳。如图所示，按下发射气阀，随着“砰”的一声响，火箭飞出，同时看到下端管口出现了明显的“白气”。下列叙述中正确的是（ ）
A．“白气”是水蒸气
B．“白气”是由于外界水蒸气汽化产生的
C．发射筒内气体与外界气体发生热传递，内能增加
D．发射筒内气体对发射筒做功，内能减小
【解答】解：按下发射气阀时，筒内气体对发射筒做功，将内能转化为机械能，所以筒内气体的内能减小、温度降低，故C错误，D正确；管口出现的“白气”是外界水蒸气遇冷时液化形成的小水滴，故AB错误。
故选：D。
6．（3分）某检验人员在盛放密度分别为ρ甲、ρ乙、ρ丙的硫酸铜溶液试管中，分别滴入一滴体积相同的同一感染者的血液，一段时间后出现了如图所示的情形。则下列分析正确的是（ ）
A．感染者血液的密度与ρ丙相同
B．三个试管底部受到硫酸铜溶液的压强相等
C．血液在甲试管中受到的浮力大于在丙试管中受到的浮力
D．血液滴在丙试管中受到的重力等于排开硫酸铜溶液的重力
【解答】解：A、当物体密度与液体密度相同时，物体将悬浮在液体中，血液滴在乙中悬浮，故感染者血液的密度与ρ乙相同，故A错误；
B、当物体密度与液体密度相同时，物体将悬浮在液体中，血液滴在乙中悬浮，故感染者血液的密度与ρ乙相同，当血液滴漂浮时，硫酸铜溶液的密度大于血液的密度，当血液滴下沉时，硫酸铜溶液的密度小于血液的密度，可知ρ甲＞ρ乙＞ρ丙，由图知液面相平，由公式p＝ρgh可得，p甲＞p乙＞p丙，故B错误；
C、同一感染者体积相同的一滴血液的重力相同，甲中血液漂浮，浮力等于重力；乙中血液悬浮，浮力等于重力；丙中血液沉底，浮力小于重力，所以F甲＝F乙＞F丙，故C正确；
D、血液滴在丙试管中下沉，受到重力大于浮力，即受到的重力大于排开硫酸铜溶液的重力，故D错误。
故选：C。
7．（3分）如图甲所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I﹣U关系图象如图乙所示。则下列判断正确的是（ ）
A．图线A是电阻R1的I﹣U关系图象
B．电阻R1的阻值是20Ω
C．滑动变阻器R2的最大阻值为30Ω
D．该电路的电源电压为14V
【解答】解：由电路图可知，R1与R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流。
（1）当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，R1两端的电压最大，R2两端的电压为0，
由图象可知，A为滑动变阻器R2的U﹣I关系图象，B为电阻R1的U﹣I图象，故A错误；
（2）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，
由U﹣I图象可知，电路中的最小电流I＝0.2A，R1两端的电压U1＝4V，R2两端的电压U2＝14V，
因串联电路中总电压等于各分电压之和，
所以，电源电压：
U＝U1+U2＝14V+4V＝18V，故D错误；
由I＝可得，定值电阻R1的阻值和滑动变阻器的最大阻值：
R1＝＝＝20Ω，R2＝＝＝70Ω，故B正确、C错误。
故选：B。
二、填空题（每空1分，共21分）
8．（3分）如图为四旋翼无人机，工人师傅利用它为核电站巡检。核电站是利用核能发电，核燃料在反应堆内通过核 裂变 （选填“裂变”或“聚变”）的方式释放能量的；无人机的操作系统是靠 电磁波 （选填“电磁波”或“超声波”）传递信息的，无人机利用电能来工作，电能属于 二次 （选填“一次”或“二次”）能源。
【解答】解：核电站是利用核能发电，核燃料在反应堆内通过核裂变的方式释放能量。无人机的操作系统是靠电磁波传递信息。无人机利用电能来工作，电能属于二次能源。
故答案为：裂变；电磁波；二次。
9．（3分）如图所示，这是一只红嘴鸥从水中捕食后飞离水面的情景。红嘴鸥在水中的“倒影”是由光的 反射 （选填“直线传播”、“反射”或“折射”）形成的像；红嘴鸥飞离水面过程中，在水面上成的像 不变 （选填“变大”、“变小”或“不变”）。站在岸上的人看到水中的“鱼”，其实是鱼的 虚像 （选填“实像”或“虚像”）。
【解答】解：红嘴鸥在水中的“倒影”属于平面镜的成像，平面镜成的像是虚像，其原理是光的反射；
根据平面镜成像特点可知，红嘴鸥飞离水面过程中，在水面上成的像的大小将不变；
小鱼在水中，小鱼反射的光线，从水中斜射入空气中，在射入人的眼睛中，人看到水中的小鱼是光的折射形成虚像，比鱼的实际位置要浅。
故答案为：反射；不变；虚像。
10．（3分）一遥控小电动车在平直的路面上做直线运动，其速度v随时间t变化的图像如图所示。已知在4s～8s内小车受到的牵引力恒为15N，小电动车重力为30N，则在4s～8s内小车运动的路程为 16 m，受到的摩擦力为 15 N；在0～4s内小车受到的摩擦力 等于 15N（选填“大于”、“等于”或“小于”）。
【解答】解：小车行驶的路程s＝vt＝4m/s×（8s﹣4s）＝16m；
由图可知小车在4s～8s内做匀速直线运动，根据二力平衡原理可知，此时摩擦力等于牵引力，等于15N；
在0～4s内小车做变速直线运动，受到滑动摩擦力的作用，而影响滑动摩擦力的因素：接触面的粗糙程度和压力的大小都不变，因此摩擦力为15N。
故答案为：16；15；等于。
11．（3分）人类的太空旅游已不是梦想。在飞船加速上升时，其动能 增大 ，重力势能 增大 ，机械能 增大 （填“增大”、“减小”或“不变”）。
【解答】解：
飞船在加速上升过程中，质量不变，速度增大，动能增大；高度增大，重力势能增大。
机械能＝动能+势能；飞船的动能增大，重力势能增大，所以飞船的机械能增大。
故答案为：增大；增大；增大。
12．（3分）在探究“水沸腾时温度变化的特点”实验中，小致所绘制的水的温度随时间变化的图象如图所示。分析图象可知：水在沸腾过程中不断 吸收 热量，温度 不变 （选填“变大”、“不变”或“变小”）；根据实验中水的沸点猜测，此时水面上方的大气压强 低于 （选填“高于”、“等于”或“低于”）标准大气压。
【解答】解：由图象可知：水在沸腾过程中不断吸热，温度不变；
由图可知此时水的沸点是98℃，低于标准大气压下的100℃，所以此时的大气压低于标准大气压。
故答案为：吸收；不变；低于。
13．（3分）如图所示是某单缸四冲程汽油机的 压缩 冲程；把质量为2kg、温度为25℃的水加热到75℃，水吸收的热量为 4.2×105 J，若这些热量由效率为20%的火炉燃烧焦炭来提供，则需要燃烧 0.07 kg的焦炭。[q焦炭＝3.0×107J/kg，c水＝4.2×103J/（kg•℃）]
【解答】解：（1）由图可知，进气门和排气门都关闭，活塞向上运动，所以是压缩冲程；
（2）这些水吸收的热量为：
Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×2kg×（75℃﹣25℃）＝4.2×105J；
（3）由题知，Q吸＝Q放×20%，
焦炭完全燃烧放出的热量为：
Q放＝＝＝2.1×106J，
根据Q放＝m焦炭q焦炭得需要焦炭的质量：
m焦炭＝＝＝0.07kg。
故答案为：压缩；4.2×105；0.07。
14．（3分）为了“探究电流通过导体时产生的热量与导体电阻大小的关系”，小明采用了如图所示的实验装置进行实验，AB为完全相同装满煤油的玻璃瓶。为使通过电阻RA、RB的电流相等，实验中RA、RB，应采用 串联 （填“串联”或“并联”）；实验中通过观察 温度计示数的变化 即可比较两导体产生的热量，这种实验方法称为转换法；通过实验可得出结论：在通电时间相同，电流相等的情况下，电阻越大，电流产生的热量越 多 （选填“多”或“少”）
【解答】解：（1）串联电路中电流处处相等，则为使通过电阻RA、RB的电流相等，应使RA、RB串联。
（2）温度计示数的变化反映了液体温度的变化，反映了液体吸收热量即电流产生热量的多少，所以通过温度计示数的变化来反映导体电阻放出热量的多少。
（3）根据焦耳定律Q＝I2Rt，通电时间相同，电流相等，电阻越大，电流产生的热量越多。
故答案为：串联、温度计示数的变化、多。
三、作图题（15（1）题2分，15（2）题3分，15（3）题2分，共7分）
15．（2分）如图所示，轻质杠杆的支点为O，请画出物块G重力的示意图和力F的力臂。
【解答】解：（1）物体无论处于什么情况下，其重力方向始终是竖直向下的，如下图所示；
（2）画出动力F的作用线，从支点向这条力的作用线作垂线，就是动力臂，如下图所示。
16．（3分）在图中画出入射光线在水面处的反射光线和折射光线大致方向，并标出反射角及其度数。
【解答】解：入射光线与水面的夹角为30°，则入射角等于90°﹣30°＝60°，所以反射角也为60°，图中法线已经画出，根据反射角等于入射角，在空气中法线的右侧画出反射光线；再根据折射角小于入射角，在法线的右侧的水中画出折射光线，如图所示：
17．（2分）根据图中磁感线分布情况，标出C点的磁场方向并在括号内标出a为电源的“+”极还是“﹣”极。
【解答】解：由图知，磁感线呈排斥状，则两个磁铁相对的磁极是同名磁极，右边磁铁的左端是S极，所以通电螺线管的右端为S极，左端为N极，在磁体外部，磁感线从N极出发，回到S极，所以C点的磁感线方向是向下的；
由安培定则可知，电流从螺线管左端流入，右端流出，所以a为电源正极，如图所示：
四、实验探究题（每空1分，共20分）
18．（6分）（1）如图1所示温度计读数为 ﹣4 ℃；木块的长度为 2.70 cm。
（2）小华家6月底电能表的示数如图2所示，7月底表盘的示数为63872，若按0.5元/kW•h计算，他家7月应缴纳电费 70 元。
（3）张华和同学到劳动教育基地参加社会实践活动，张华拾到一个小矿石，他很想知道这个矿石是什么材料做成的，就把它带回学校利用天平和量筒来测定这个零件的密度，具体操作如下：
①将天平放在水平桌面上，游码归零后，指针位置如图3甲所示，应将平衡螺母向 左 调节（选填“左”或“右”），使天平平衡；
②将矿石放在天平的左盘，通过加减砝码和移动游码使天平再次平衡，由所加砝码和游码在标尺上的位置如乙所示，得到矿石的质量是 46.8 g；
③结合图3图丙、图丁，由实验测得矿石密度为 2.6×103 kg/m3。
【解答】解：（1）该温度计的分度值是1℃，由温度计旁边的数字（0在上面而10在下面）可以知道，液柱是在0℃以下，所以温度计的示数是﹣4℃；
刻度尺的分度值是1mm，其示数为3.70cm﹣1.00cm＝2.70cm；
（2）小华家7月消耗的电能为：6387.2kW•h﹣6247.2kW•h＝140kW•h，
应交电费：0.5元/kW•h×140kW•h＝70元；
（3）①由图甲可知，此时指针偏向分度盘的右侧，应将平衡螺母向左调；
②由图知，标尺的分度值为0.2g，矿石的质量为m＝20g+20g+5g+1.8g＝46.8g；
③由图知，量筒的分度值为1mL，矿石的体积V＝38mL﹣20mL＝18mL＝18cm3，
矿石的密度为：ρ＝＝＝2.6g/cm3＝2.6×103kg/m3。
故答案为：（1）﹣4；2.70；（2）70；（3）①左；②46.8；③2.6×103。
19．（6分）某兴趣小组做光学相关实验。
（1）将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛后，使烛焰、凸透镜和光屏三者的中心大致在 同一高度 ；
（2）透镜的焦距是10cm，当蜡烛和透镜在如图所示位置时，移动光屏可以在光屏上得到一个倒立、 缩小 的实像，在照相机和投影仪中，成像原理与此类似的是 照相机 ；
（3）实验中，光屏上已经看到烛焰清晰的像，某同学用手指的指尖触摸凸透镜，则光屏上会出现 完整烛焰的像 （填“指尖的像”或“完整烛焰的像”）；
（4）在完成上一步实验后，某同学在蜡烛和凸透镜之间加了一个眼镜片，光屏上成的像不再清晰。保持其他元件不动，向远离凸透镜的方向适当移动光屏，又可在光屏上看到清晰的像，那么后加入的镜片为 近视 （选填“近视”或“远视”）眼镜片；
（5）将光屏在如图所示的位置上移到80cm刻度线处，再将50cm处的凸透镜换成薄玻璃板，光屏上 不能 （选填“能”或“不能”）出现烛焰的像。
【解答】解：（1）为了使像成在光屏的中央，实验前应调整蜡烛、凸透镜、光屏三者的中心大致在同一高度；
（2）凸透镜的焦距是10cm，图中蜡烛距凸透镜30cm，物距大于2倍焦距，成倒立、缩小的实像，照相机就是根据这个原理制成的；
（3）不小心用手指指尖触摸了凸透镜，由于凸透镜的其他部分仍能会聚光线而成像，所以光屏上呈现的仍然是烛焰完整的像，只是此时像比手指指尖触摸前的像要暗一些，故像的亮度将变暗；
（4）在凸透镜左侧加一个镜片，光屏上的成像不再清晰。保持其他元件不动，向远离凸透镜方向适当移动光屏后又可在光屏上看到清晰的像，说明此镜片对光线有发散作用，即加入的镜片为近视眼镜镜片（凹透镜）；
（5）将光屏在如图所示的位置上移到80cm刻度线处，再将50cm处的凸透镜换成薄玻璃板，则此时研究平面镜成像，平面镜成正立等大的虚像，因为虚像不能在光屏上承接，所以光屏上不能出现烛焰的像。
故答案为：（1）同一高度；（2）缩小；照相机；（3）完整烛焰的像；（4）近视；（5）不能。
20．（8分）小兰同学连接如图甲所示的电路，测量额定电压为2.5V的小灯泡发光时的电阻。
（1）请用笔画线代替导线，帮小兰同学将图甲的电路连接完整（导线不得交叉）。
（2）在检查电路时，小兰发现电流表的指针偏向零刻度线左侧，其原因可能是 电流表使用前没有将指针调到零刻度线处 。
（3）在确认电路和器材无误后，小兰闭合开关进行实验。当滑动变阻器的滑片P移到某一位置时，电压表示数如图乙所示，其测量的电压为 2.1 V。
（4）为了测出小灯泡正常发光时的电阻，她应将滑片P继续向 左 （选填“左”或“右”）移动，同时她会观察到小灯泡变得 更亮 （选填“更亮”或“更暗”）。
（5）小兰想进一步研究小灯泡发光时电阻的特点，她继续移动滑片P。突然，小灯泡的灯丝烧断，则电压表的示数将 变大 （选填“变大”或“变小”）。
（6）接下来，小兰换用相同规格的小灯泡重新进行实验。实验结束后，她利用实验数据绘制了小灯泡的I﹣U图像，如图丙所示。由图像可知：
①这种规格的小灯泡，正常发光时的电阻为 12.5 Ω；
②细心的小兰还发现，图丙的图像显示通过小灯泡的电流跟其两端的电压并不成正比。造成这种现象的原因是 灯丝的电阻随温度升高而增大 。
【解答】解：（1）由电路图知，电流表应该串联在电路中，滑动变阻器应一上一下串联入电路中，由此将电路连接完整，实物图如图所示：
（2）为使测量结果准确，测量之前电流表指针必须指在零刻度线处；电流表未接入电路时，电流表指针偏向零刻度线的左侧，这是电流表使用前没有将指针调到零刻度线处造成的；
（3）由图可知，此时电压表为小量程，此时的示数为2.1V；
（4）由（3）可知小灯泡两端电压2.1V小于小灯泡的额定电压2.5V，为使小灯泡正常发光，应增大小灯泡两端分得的电压，减小变阻器分得的电压，由串联电路的分压原理知，滑片应向左移动直到电压表示数为2.5V为止，在移动的过程中到小灯泡变得更亮；
（5）原实验中，灯与变阻器串联，电压表测灯的电压，若在实验中小灯泡的灯丝突然被烧断，则电压表串联在电路中与电源连通，电压表测电源电压，由串联电路电压的规律，则电压表的示数变大；
（6）①由图丙可知，当小灯泡两端的电压U＝2.5V时，I＝0.2A，所以小灯泡正常发光时的电阻R＝＝＝12.5Ω；
②根据所测得数据绘制了小灯泡的I﹣U 图象，如图丙所示，根据图象可知电流与电压并不成正比，原因是灯丝的电阻随温度升高而增大。
故答案为：（1）如上图所示；（2）电流表使用前没有将指针调到零刻度线处；（3）2.1；（4）左；更亮；（5）变大；（6）①12.5；②灯丝的电阻随温度升高而增大。
五、计算题（第19题6分，第20题7分，共13分）
21．（6分）如图所示，某工人利用滑轮组将一个重为300N的货箱在6s内匀速提升4m。此过程中，绳子自由端所受的拉力为F，工人做功的功率恒定为0.25kW，动滑轮自重为60N，求：
（1）工人所做的功是多少？
（2）滑轮组机械效率是多少？
（3）拉力F是多少？
【解答】解：（1）由P＝可知，工人所做的总功：W总＝Pt＝0.25×103W×6s＝1.5×103J；
（2）拉力做的有用功：W有＝Gh＝300N×4m＝1.2×103J，
则滑轮组的机械效率：η＝×100%＝×100%＝80%；
（3）由图可知n＝3，绳子自由端移动的距离：s＝nh＝3×4m＝12m，
由W总＝Fs可知，拉力：F＝＝＝125N。
答：（1）工人所做的功是1.5×103J；
（2）滑轮组机械效率是80%；
（3）拉力F是125N。
22．（7分）如图甲为某款新型电饭煲，额定电压为220V，它采用了“聪明火”技术，智能化地控制不同时间段的烹饪温度，以得到食物最佳的营养和口感，如图乙为其电路原理图，R1和R2为电阻不变的电热丝，S1是自动控制开关。将电饭煲接入220V电路中，在电饭煲工作的30min内，它消耗的电功率随时间变化的图像如图丙所示。求：
（1）电饭煲运行在高温挡时，电路中的总电流；
（2）R2的阻值；
（3）0～30min电饭煲产生的总热量。
【解答】解：（1）当开关S和S1均闭合时，电阻R1与R2并联，电路的总电阻最小，由P＝UI＝知电饭煲的电功率大，为高温挡，由题图丙可知，此时电路的总功率P＝880W，由P＝UI可得，电路中的总电流为：
；
（2）只闭合开关S、断开S1时，电路为R1的简单电路，电饭煲功率较小，为低温挡，由题图丙可知，此时电路的功率P′＝660W，则电阻R2的电功率为：
P2＝P﹣P′＝880W﹣660W＝220W，
电阻R2的阻值为：
；
（3）由题图丙可知，0～30 min内电饭煲功率最大时工作的时间和功率较小时的工作时间均为t＝15min＝900s，
则0～30 min电饭煲产生的总热量为：
Q＝W+W′＝Pt+P′t＝880W×900s+660W×900s＝1.386×106J。
答：（1）电饭煲运行在高温挡时，电路中的总电流是4A；
（2）R2的阻值是220Ω；
（3）0～30min电饭煲产生的总热量是1.386×106J。
六、综合能力题（每空1分，共18分）
23．（4分）阅读短文，回答问题。
中国智造“超薄玻璃”
超薄玻璃也叫超薄电子触控玻璃，是电子信息显示产业用来做手机、电脑、电视显示屏等的基础材料。2018年4月，中国蚌埠制造出目前世界上使用浮法工艺批量生产的最薄玻璃，每个环节需要调整的参数都非常多。窑炉将制备玻璃的多种原料在炉内加热到将近1600℃，使原料熔化为一体，原料中还必须有熔点高于其他原料的金属元素。锡槽是生产超薄玻璃的关键步骤，窑炉熔化的玻璃液流入锡槽装备中，玻璃液浮在锡液表面，再用拉边机将玻璃拉薄，玻璃温度逐渐降低、变硬成型，故此工艺称为浮法工艺。
经过测试，我国用浮法工艺制造的超薄玻璃，在受到一辆小汽车以150km/h的速度撞击时仍完好无损。
（1）制造超薄玻璃 不能 （选填“能”或“不能”）使用铁制成的窑炉；（已知铁的熔点为1538℃）
（2）浮法工艺制成的超薄玻璃是 非晶体 （选填“晶体”或“非晶体”）；
（3）锡槽中玻璃液密度 小于 锡液密度（选填“等于”、“大于”或“小于”）；
（4）浮法工艺制成的超薄玻璃与常规的同类玻璃相比的优点： 强度大、韧性强 。（任意写出一点）
【解答】解：（1）窑炉将制备玻璃的多种原料在炉内加热到将近1600℃，使原料熔化为一体，如果窑炉是铁制成的话，熔点低于1600℃，铁已经熔化，故制造超薄玻璃不能使用铁制成的窑炉。
（2）从玻璃温度逐渐降低、变硬成型可知，这种玻璃没有固定的熔点，故它是非晶体。
（3）由玻璃液浮在锡液表面，可知锡槽中玻璃液密度小于锡液密度；
（4）浮法工艺制成的超薄玻璃与常规的同类玻璃相比的优点强度大、韧性强等特点。
故答案为：（1）不能；（2）非晶体；（3）小于；（4）强度大、韧性强。
24．（7分）小华在学习完“探究影响滑动摩擦力与什么有关”的实验后，在家里想验证结论。如图所示，她用弹簧测力计拉着运动鞋在橡胶垫上沿水平方向运动，测量滑动摩擦力的大小。
（1）小华拉着运动鞋以0.1m/s的速度沿水平方向做匀速直线运动，弹簧测力计的示数如图所示，弹簧测力计的示数为 2.8 N，此时，弹簧测力计对运动鞋的拉力大小 等于 运动鞋受到的摩擦力大小（选填“大于”、“等于”或“小于”）；
（2）小华采用向鞋里放置重物、更换桌面上垫片的材料、改变鞋的运动速度等方法，进一步探究影响滑动摩擦力大小的因素，并收集有关数据如下：
①分析以上实验数据可知，在接触面的粗糙程度相同时， 压力 越大，滑动摩擦力越大；
下列现象中利用了该结论的是 C （选填字母）。
A.轴承上加润滑油
B.体操运动员在手上涂镁粉
C.刹车时用力捏自行车的手闸
D.移动很重的石块时，在地上铺设滚木
②小华发现第3、4两次实验测得的滑动摩擦力都比第1、2两次的大，她认为这是因为毛巾表面比橡胶垫粗糙导致的，你认为这个结论是 不可靠 的（选填“可靠”或“不可靠”），理由 这两次实验中压力不相同 ；
③根据以上实验数据 不能 （选填“能”或“不能”）得出滑动摩擦力的大小与物体的运动速度有关的结论。
【解答】解：（1）弹簧测力计的示数如图甲所示，测力计分度值为0.1N，示数为2.8N；
沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，拉力大小（测力计示数）才等于摩擦力的大小；
（2）①分析以上3、4实验数据可知，在接触面的粗糙程度相同时，压力越大，滑动摩擦力越大；
根据甲、乙两图的实验可知，在接触面粗糙程度相同的条件下，增大压力可增大滑动摩擦力；
A．轴承上加润滑油，通过减小接触面的粗糙程度来减小摩擦的，故A不符合题意；
B．体操运动员在手上涂镁粉，属于通过增大接触的粗糙程度来增大摩擦，故B不符合题意；
C．刹车时用力捏自行车的手闸，是通过增大压力的方法来增大摩擦的，故C符合题意；
D．移动很重的石块时，在地上铺设滚木，用滚动摩擦代替滑动摩擦从而减小摩擦，故D不符合题意。
故选：C；
②研究滑动摩擦力与接触面粗糙程度的关系，要控制压力相同，比较3、4与1、2实验就得出结论，这个结论不可靠，理由是：这两次实验中压力不相同；
③根据控制变量法要得出滑动摩擦力的大小与物体的运动速度有关的结论，必须控制放置重物的个数、接触面的粗糙程度相同，改变速度大小，根据以上实验数据不能得出滑动摩擦力的大小与物体的运动速度有关的结论。
故答案为：（1）2.8；等于；（2）①压力；C；②不可靠；这两次实验中压力不相同；③不能。
25．（7分）某安全设备厂研发了一种新型抗压材料，要求对该材料能承受的撞击力进行测试。如图甲所示，材料样品（不计质量）平放在压力传感器上，闭合开关S，将重物从样品正上方h＝5m处静止释放，撞击后重物和样品材料仍完好无损。从重物开始下落到撞击样品，并最终静止在样品上的过程中，电流表的示数I随时间t变化的图像如图乙所示，压力传感器的电阻R随压力F变化的图像如图丙所示。已知电源电压U＝12V，定值电阻R0＝10Ω，重物下落时空气阻力忽略不计。求：
（1）重物下落时，重物作 加 速直线运动，其重力势能转化为 动 能。
（2）0～t1时间内，重物在空中下落，电流表示数是 0.1 A，压力传感器的电阻是 110 Ω。
（3）t1～t3时间内，重物与样品撞击，通过电流表的最大电流是 0.8 A，样品受到的最大撞击力是 400 N；撞击后重物静止在样品上，定值电阻R0的功率是 0.4 W。
【解答】解：（1）重物下落时，质量不变，高度减小，重力势能减小，重力势能转化为动能，动能增加，速度增加，重物做加速直线运动；
（2）在重物下落的过程中，压力传感器受到的压力最小且保持不变，总电阻最大，电路中的电流最小，由图乙可知，此时的电流I＝0.1A，
由I＝得电路中的总电阻：
R总＝＝＝120Ω，
因串联电路中总电阻等于各分电阻之和，
所以，压力传感器R的阻值：
R＝R总﹣R0＝120Ω﹣10Ω＝110Ω；
（3）在测试过程中，样品受到的撞击力最大时，压敏电阻的阻值最小，电路中的电流最大，
由图乙可知，电路中的最大电流I′＝0.8A，
此时电路中的总电阻：
R总′＝＝＝15Ω，
则此时压力传感器R的阻值：
R′＝R总′﹣R0＝15Ω﹣10Ω＝5Ω，
由图丙可知，样品受到的最大撞击力为400N；
当重物在样品上静止时，重物对样品的压力大小等于重物的重力大小；
此时与撞击过程相比，压力减小，电阻变大，电流减小；
由图乙可知，此时的电流为I2＝0.2A，
定值电阻R0的功率为：
P0＝R0＝（0.2A）2×10Ω＝0.4W。
故答案为：（1）加；动；（2）0.1；110；（3）0.8；400；0.4。实验次数
垫片材料
放置重物的个数
速度/m•s﹣1
弹簧测力计的示数/N
1
橡胶垫
0
0.1
2
橡胶垫
1
0.1
3.0
3
毛巾
2
0.2
3.2
4
毛巾
3
0.2
3.4
实验次数
垫片材料
放置重物的个数
速度/m•s﹣1
弹簧测力计的示数/N
1
橡胶垫
0
0.1
2
橡胶垫
1
0.1
3.0
3
毛巾
2
0.2
3.2
4
毛巾
3
0.2
3.4
1．（3分）关于粒子和宇宙，下列说法正确的是（ ）
A．原子的核式结构模型提出原子由质子和中子构成
B．在微观粒子中，按质量从大到小的排序是：原子、电子、原子核
C．光也是一种电磁波
D．阳光下尘土飞扬，表明分子在永不停息地做无规则运动
2．（3分）关于声现象，下列说法正确的是（ ）
A．“公共场所不要大声喧哗”是要求人们说话音调放低些
B．人们分辨出二胡和小提琴发出的声音，主要是因为它们的音色不同
C．“禁止鸣笛”是在传播过程中减弱噪声
D．医生用B超查看胎儿的发育情况是利用声波具有能量
3．（3分）如图所示，踢毽子起源于汉代，高承《事物纪原》记：“今时小儿以铅锡为钱，装以鸡羽，呼为毽子，三四成群走踢……”下列关于踢毽子说法正确的是（ ）
A．毽子飞行时以地面为参照物毽子是静止的
B．毽子飞行过程中受到重力和脚对它的踢力
C．毽子落在水平地面静止时，受到的重力和支持力是一对平衡力
D．若毽子上升到最高点时所受外力突然消失，毽子将向上运动
4．（3分）如图所示的是有关“电和磁”的实验，下列说法中正确的是（ ）
A．图甲中导体AB在磁场中只有水平方向运动时，电流表指针才会偏转
B．图乙中电流方向和磁场方向同时改变时，导体ab的运动方向不变
C．图丙中扬声器的工作原理与图甲的相同，都是将机械能转化为电能您看到的资料都源自我们平台，20多万份试卷，家威杏 MXSJ663 每日最新，性比价最高D．电铃的工作原理是磁场对电流的作用
5．（3分）将“气压火箭”发射筒内充满气体，并在发射筒外安装好纸火箭外壳。如图所示，按下发射气阀，随着“砰”的一声响，火箭飞出，同时看到下端管口出现了明显的“白气”。下列叙述中正确的是（ ）
A．“白气”是水蒸气
B．“白气”是由于外界水蒸气汽化产生的
C．发射筒内气体与外界气体发生热传递，内能增加
D．发射筒内气体对发射筒做功，内能减小
6．（3分）某检验人员在盛放密度分别为ρ甲、ρ乙、ρ丙的硫酸铜溶液试管中，分别滴入一滴体积相同的同一感染者的血液，一段时间后出现了如图所示的情形。则下列分析正确的是（ ）
A．感染者血液的密度与ρ丙相同
B．三个试管底部受到硫酸铜溶液的压强相等
C．血液在甲试管中受到的浮力大于在丙试管中受到的浮力
D．血液滴在丙试管中受到的重力等于排开硫酸铜溶液的重力
7．（3分）如图甲所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I﹣U关系图象如图乙所示。则下列判断正确的是（ ）
A．图线A是电阻R1的I﹣U关系图象
B．电阻R1的阻值是20Ω
C．滑动变阻器R2的最大阻值为30Ω
D．该电路的电源电压为14V
二、填空题（每空1分，共21分）
8．（3分）如图为四旋翼无人机，工人师傅利用它为核电站巡检。核电站是利用核能发电，核燃料在反应堆内通过核 （选填“裂变”或“聚变”）的方式释放能量的；无人机的操作系统是靠 （选填“电磁波”或“超声波”）传递信息的，无人机利用电能来工作，电能属于 （选填“一次”或“二次”）能源。
9．（3分）如图所示，这是一只红嘴鸥从水中捕食后飞离水面的情景。红嘴鸥在水中的“倒影”是由光的 （选填“直线传播”、“反射”或“折射”）形成的像；红嘴鸥飞离水面过程中，在水面上成的像 （选填“变大”、“变小”或“不变”）。站在岸上的人看到水中的“鱼”，其实是鱼的 （选填“实像”或“虚像”）。
10．（3分）一遥控小电动车在平直的路面上做直线运动，其速度v随时间t变化的图像如图所示。已知在4s～8s内小车受到的牵引力恒为15N，小电动车重力为30N，则在4s～8s内小车运动的路程为 m，受到的摩擦力为 N；在0～4s内小车受到的摩擦力 15N（选填“大于”、“等于”或“小于”）。
11．（3分）人类的太空旅游已不是梦想。在飞船加速上升时，其动能 ，重力势能 ，机械能 （填“增大”、“减小”或“不变”）。
12．（3分）在探究“水沸腾时温度变化的特点”实验中，小致所绘制的水的温度随时间变化的图象如图所示。分析图象可知：水在沸腾过程中不断 热量，温度 （选填“变大”、“不变”或“变小”）；根据实验中水的沸点猜测，此时水面上方的大气压强 （选填“高于”、“等于”或“低于”）标准大气压。
13．（3分）如图所示是某单缸四冲程汽油机的 冲程；把质量为2kg、温度为25℃的水加热到75℃，水吸收的热量为 J，若这些热量由效率为20%的火炉燃烧焦炭来提供，则需要燃烧 kg的焦炭。[q焦炭＝3.0×107J/kg，c水＝4.2×103J/（kg•℃）]
14．（3分）为了“探究电流通过导体时产生的热量与导体电阻大小的关系”，小明采用了如图所示的实验装置进行实验，AB为完全相同装满煤油的玻璃瓶。为使通过电阻RA、RB的电流相等，实验中RA、RB，应采用 （填“串联”或“并联”）；实验中通过观察 即可比较两导体产生的热量，这种实验方法称为转换法；通过实验可得出结论：在通电时间相同，电流相等的情况下，电阻越大，电流产生的热量越 （选填“多”或“少”）
三、作图题（15（1）题2分，15（2）题3分，15（3）题2分，共7分）
15．（2分）如图所示，轻质杠杆的支点为O，请画出物块G重力的示意图和力F的力臂。
16．（3分）在图中画出入射光线在水面处的反射光线和折射光线大致方向，并标出反射角及其度数。
17．（2分）根据图中磁感线分布情况，标出C点的磁场方向并在括号内标出a为电源的“+”极还是“﹣”极。
四、实验探究题（每空1分，共20分）
18．（6分）（1）如图1所示温度计读数为 ℃；木块的长度为 cm。
（2）小华家6月底电能表的示数如图2所示，7月底表盘的示数为63872，若按0.5元/kW•h计算，他家7月应缴纳电费 元。
（3）张华和同学到劳动教育基地参加社会实践活动，张华拾到一个小矿石，他很想知道这个矿石是什么材料做成的，就把它带回学校利用天平和量筒来测定这个零件的密度，具体操作如下：
①将天平放在水平桌面上，游码归零后，指针位置如图3甲所示，应将平衡螺母向 调节（选填“左”或“右”），使天平平衡；
②将矿石放在天平的左盘，通过加减砝码和移动游码使天平再次平衡，由所加砝码和游码在标尺上的位置如乙所示，得到矿石的质量是 g；
③结合图3图丙、图丁，由实验测得矿石密度为 kg/m3。
19．（6分）某兴趣小组做光学相关实验。
（1）将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛后，使烛焰、凸透镜和光屏三者的中心大致在 ；
（2）透镜的焦距是10cm，当蜡烛和透镜在如图所示位置时，移动光屏可以在光屏上得到一个倒立、 的实像，在照相机和投影仪中，成像原理与此类似的是 ；
（3）实验中，光屏上已经看到烛焰清晰的像，某同学用手指的指尖触摸凸透镜，则光屏上会出现 （填“指尖的像”或“完整烛焰的像”）；
（4）在完成上一步实验后，某同学在蜡烛和凸透镜之间加了一个眼镜片，光屏上成的像不再清晰。保持其他元件不动，向远离凸透镜的方向适当移动光屏，又可在光屏上看到清晰的像，那么后加入的镜片为 （选填“近视”或“远视”）眼镜片；
（5）将光屏在如图所示的位置上移到80cm刻度线处，再将50cm处的凸透镜换成薄玻璃板，光屏上 （选填“能”或“不能”）出现烛焰的像。
20．（8分）小兰同学连接如图甲所示的电路，测量额定电压为2.5V的小灯泡发光时的电阻。
（1）请用笔画线代替导线，帮小兰同学将图甲的电路连接完整（导线不得交叉）。
（2）在检查电路时，小兰发现电流表的指针偏向零刻度线左侧，其原因可能是 。
（3）在确认电路和器材无误后，小兰闭合开关进行实验。当滑动变阻器的滑片P移到某一位置时，电压表示数如图乙所示，其测量的电压为 V。
（4）为了测出小灯泡正常发光时的电阻，她应将滑片P继续向 （选填“左”或“右”）移动，同时她会观察到小灯泡变得 （选填“更亮”或“更暗”）。
（5）小兰想进一步研究小灯泡发光时电阻的特点，她继续移动滑片P。突然，小灯泡的灯丝烧断，则电压表的示数将 （选填“变大”或“变小”）。
（6）接下来，小兰换用相同规格的小灯泡重新进行实验。实验结束后，她利用实验数据绘制了小灯泡的I﹣U图像，如图丙所示。由图像可知：
①这种规格的小灯泡，正常发光时的电阻为 Ω；
②细心的小兰还发现，图丙的图像显示通过小灯泡的电流跟其两端的电压并不成正比。造成这种现象的原因是 。
五、计算题（第19题6分，第20题7分，共13分）
21．（6分）如图所示，某工人利用滑轮组将一个重为300N的货箱在6s内匀速提升4m。此过程中，绳子自由端所受的拉力为F，工人做功的功率恒定为0.25kW，动滑轮自重为60N，求：
（1）工人所做的功是多少？
（2）滑轮组机械效率是多少？
（3）拉力F是多少？
22．（7分）如图甲为某款新型电饭煲，额定电压为220V，它采用了“聪明火”技术，智能化地控制不同时间段的烹饪温度，以得到食物最佳的营养和口感，如图乙为其电路原理图，R1和R2为电阻不变的电热丝，S1是自动控制开关。将电饭煲接入220V电路中，在电饭煲工作的30min内，它消耗的电功率随时间变化的图像如图丙所示。求：
（1）电饭煲运行在高温挡时，电路中的总电流；
（2）R2的阻值；
（3）0～30min电饭煲产生的总热量。
六、综合能力题（每空1分，共18分）
23．（4分）阅读短文，回答问题。
中国智造“超薄玻璃”
超薄玻璃也叫超薄电子触控玻璃，是电子信息显示产业用来做手机、电脑、电视显示屏等的基础材料。2018年4月，中国蚌埠制造出目前世界上使用浮法工艺批量生产的最薄玻璃，每个环节需要调整的参数都非常多。窑炉将制备玻璃的多种原料在炉内加热到将近1600℃，使原料熔化为一体，原料中还必须有熔点高于其他原料的金属元素。锡槽是生产超薄玻璃的关键步骤，窑炉熔化的玻璃液流入锡槽装备中，玻璃液浮在锡液表面，再用拉边机将玻璃拉薄，玻璃温度逐渐降低、变硬成型，故此工艺称为浮法工艺。
经过测试，我国用浮法工艺制造的超薄玻璃，在受到一辆小汽车以150km/h的速度撞击时仍完好无损。
（1）制造超薄玻璃 （选填“能”或“不能”）使用铁制成的窑炉；（已知铁的熔点为1538℃）
（2）浮法工艺制成的超薄玻璃是 （选填“晶体”或“非晶体”）；
（3）锡槽中玻璃液密度 锡液密度（选填“等于”、“大于”或“小于”）；
（4）浮法工艺制成的超薄玻璃与常规的同类玻璃相比的优点： 。（任意写出一点）
24．（7分）小华在学习完“探究影响滑动摩擦力与什么有关”的实验后，在家里想验证结论。如图所示，她用弹簧测力计拉着运动鞋在橡胶垫上沿水平方向运动，测量滑动摩擦力的大小。
（1）小华拉着运动鞋以0.1m/s的速度沿水平方向做匀速直线运动，弹簧测力计的示数如图所示，弹簧测力计的示数为 N，此时，弹簧测力计对运动鞋的拉力大小 运动鞋受到的摩擦力大小（选填“大于”、“等于”或“小于”）；
（2）小华采用向鞋里放置重物、更换桌面上垫片的材料、改变鞋的运动速度等方法，进一步探究影响滑动摩擦力大小的因素，并收集有关数据如下：
①分析以上实验数据可知，在接触面的粗糙程度相同时， 越大，滑动摩擦力越大；
下列现象中利用了该结论的是 （选填字母）。
A.轴承上加润滑油
B.体操运动员在手上涂镁粉
C.刹车时用力捏自行车的手闸
D.移动很重的石块时，在地上铺设滚木
②小华发现第3、4两次实验测得的滑动摩擦力都比第1、2两次的大，她认为这是因为毛巾表面比橡胶垫粗糙导致的，你认为这个结论是 的（选填“可靠”或“不可靠”），理由 ；
③根据以上实验数据 （选填“能”或“不能”）得出滑动摩擦力的大小与物体的运动速度有关的结论。
25．（7分）某安全设备厂研发了一种新型抗压材料，要求对该材料能承受的撞击力进行测试。如图甲所示，材料样品（不计质量）平放在压力传感器上，闭合开关S，将重物从样品正上方h＝5m处静止释放，撞击后重物和样品材料仍完好无损。从重物开始下落到撞击样品，并最终静止在样品上的过程中，电流表的示数I随时间t变化的图像如图乙所示，压力传感器的电阻R随压力F变化的图像如图丙所示。已知电源电压U＝12V，定值电阻R0＝10Ω，重物下落时空气阻力忽略不计。求：
（1）重物下落时，重物作 速直线运动，其重力势能转化为 能。
（2）0～t1时间内，重物在空中下落，电流表示数是 A，压力传感器的电阻是 Ω。
（3）t1～t3时间内，重物与样品撞击，通过电流表的最大电流是 A，样品受到的最大撞击力是 N；撞击后重物静止在样品上，定值电阻R0的功率是 W。
2023年广东省东莞市五校联考中考物理模拟试卷（一）
参考答案与试题解析
一、选择题（每题3分，共21分）
1．（3分）关于粒子和宇宙，下列说法正确的是（ ）
A．原子的核式结构模型提出原子由质子和中子构成
B．在微观粒子中，按质量从大到小的排序是：原子、电子、原子核
C．光也是一种电磁波
D．阳光下尘土飞扬，表明分子在永不停息地做无规则运动
【解答】解：
A、卢瑟福根据α粒子散射实验提出了原子的核式结构模型，该模型认为：原子是由原子核和核外电子组成，故A错误；
B、原子的质量主要聚集在原子核上，所以按质量从大到小的排序是：原子、原子核、电子，故B错误；
C、光是一种电磁波，故C正确；
D、在阳光下能看到尘土飞扬，是机械运动，是可见的，不属于分子的运动，故D错误。
故选：C。
2．（3分）关于声现象，下列说法正确的是（ ）
A．“公共场所不要大声喧哗”是要求人们说话音调放低些
B．人们分辨出二胡和小提琴发出的声音，主要是因为它们的音色不同
C．“禁止鸣笛”是在传播过程中减弱噪声
D．医生用B超查看胎儿的发育情况是利用声波具有能量
【解答】解：A．响度指声音的强弱。“公共场所不要大声喧哗”是要求人们说话响度小一些，故A错误；
B．不同发声体的材料、结构不同，发出声音的音色不同，人们分辨出二胡和小提琴发出的声音，主要是因为它们的音色不同，故B正确；
C．“禁止鸣笛”是在声源处减弱噪声，故C错误；
D．声波可传递信息和能量。医生用B超查看胎儿的发育情况是利用声波能传递信息，故D错误。
故选：B。
3．（3分）如图所示，踢毽子起源于汉代，高承《事物纪原》记：“今时小儿以铅锡为钱，装以鸡羽，呼为毽子，三四成群走踢……”下列关于踢毽子说法正确的是（ ）
A．毽子飞行时以地面为参照物毽子是静止的
B．毽子飞行过程中受到重力和脚对它的踢力
C．毽子落在水平地面静止时，受到的重力和支持力是一对平衡力
D．若毽子上升到最高点时所受外力突然消失，毽子将向上运动
【解答】解：A、毽子飞行时，以地面为参照物，毽子与地面之间有位置变化，所以毽子是运动的，故A错误；
B、毽子在飞行过程中，毽子受重力和空气阻力作用，但毽子飞出后就不再受脚对它的踢力作用，故B错误；
C、毽子落在水平地面静止时，处于平衡状态，受到的重力和支持力符合二力平衡条件，是一对平衡力，故C正确；
D、当毽子上升到最高点时，此时的速度为0，如果所受到的外力全部消失，毽子将静止，故D错误。
故选：C。
4．（3分）如图所示的是有关“电和磁”的实验，下列说法中正确的是（ ）
A．图甲中导体AB在磁场中只有水平方向运动时，电流表指针才会偏转
B．图乙中电流方向和磁场方向同时改变时，导体ab的运动方向不变
C．图丙中扬声器的工作原理与图甲的相同，都是将机械能转化为电能
D．电铃的工作原理是磁场对电流的作用
【解答】解：A、导体AB在磁场中只要切割磁感线时，电流表指针都会偏转，故A错误；
B、导体受力方向与磁场方向、电流方向有关，若同时改变电流方向和磁场方向，导体ab运动方向不改变，故B正确；
C、扬声器是利用通电导体在磁场中受力运动的原理工作的，将电能转化为机械能，故C错误；
D、电铃是根据电流的磁效应工作的，故D错误。
故选：B。
5．（3分）将“气压火箭”发射筒内充满气体，并在发射筒外安装好纸火箭外壳。如图所示，按下发射气阀，随着“砰”的一声响，火箭飞出，同时看到下端管口出现了明显的“白气”。下列叙述中正确的是（ ）
A．“白气”是水蒸气
B．“白气”是由于外界水蒸气汽化产生的
C．发射筒内气体与外界气体发生热传递，内能增加
D．发射筒内气体对发射筒做功，内能减小
【解答】解：按下发射气阀时，筒内气体对发射筒做功，将内能转化为机械能，所以筒内气体的内能减小、温度降低，故C错误，D正确；管口出现的“白气”是外界水蒸气遇冷时液化形成的小水滴，故AB错误。
故选：D。
6．（3分）某检验人员在盛放密度分别为ρ甲、ρ乙、ρ丙的硫酸铜溶液试管中，分别滴入一滴体积相同的同一感染者的血液，一段时间后出现了如图所示的情形。则下列分析正确的是（ ）
A．感染者血液的密度与ρ丙相同
B．三个试管底部受到硫酸铜溶液的压强相等
C．血液在甲试管中受到的浮力大于在丙试管中受到的浮力
D．血液滴在丙试管中受到的重力等于排开硫酸铜溶液的重力
【解答】解：A、当物体密度与液体密度相同时，物体将悬浮在液体中，血液滴在乙中悬浮，故感染者血液的密度与ρ乙相同，故A错误；
B、当物体密度与液体密度相同时，物体将悬浮在液体中，血液滴在乙中悬浮，故感染者血液的密度与ρ乙相同，当血液滴漂浮时，硫酸铜溶液的密度大于血液的密度，当血液滴下沉时，硫酸铜溶液的密度小于血液的密度，可知ρ甲＞ρ乙＞ρ丙，由图知液面相平，由公式p＝ρgh可得，p甲＞p乙＞p丙，故B错误；
C、同一感染者体积相同的一滴血液的重力相同，甲中血液漂浮，浮力等于重力；乙中血液悬浮，浮力等于重力；丙中血液沉底，浮力小于重力，所以F甲＝F乙＞F丙，故C正确；
D、血液滴在丙试管中下沉，受到重力大于浮力，即受到的重力大于排开硫酸铜溶液的重力，故D错误。
故选：C。
7．（3分）如图甲所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I﹣U关系图象如图乙所示。则下列判断正确的是（ ）
A．图线A是电阻R1的I﹣U关系图象
B．电阻R1的阻值是20Ω
C．滑动变阻器R2的最大阻值为30Ω
D．该电路的电源电压为14V
【解答】解：由电路图可知，R1与R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流。
（1）当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，R1两端的电压最大，R2两端的电压为0，
由图象可知，A为滑动变阻器R2的U﹣I关系图象，B为电阻R1的U﹣I图象，故A错误；
（2）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，
由U﹣I图象可知，电路中的最小电流I＝0.2A，R1两端的电压U1＝4V，R2两端的电压U2＝14V，
因串联电路中总电压等于各分电压之和，
所以，电源电压：
U＝U1+U2＝14V+4V＝18V，故D错误；
由I＝可得，定值电阻R1的阻值和滑动变阻器的最大阻值：
R1＝＝＝20Ω，R2＝＝＝70Ω，故B正确、C错误。
故选：B。
二、填空题（每空1分，共21分）
8．（3分）如图为四旋翼无人机，工人师傅利用它为核电站巡检。核电站是利用核能发电，核燃料在反应堆内通过核 裂变 （选填“裂变”或“聚变”）的方式释放能量的；无人机的操作系统是靠 电磁波 （选填“电磁波”或“超声波”）传递信息的，无人机利用电能来工作，电能属于 二次 （选填“一次”或“二次”）能源。
【解答】解：核电站是利用核能发电，核燃料在反应堆内通过核裂变的方式释放能量。无人机的操作系统是靠电磁波传递信息。无人机利用电能来工作，电能属于二次能源。
故答案为：裂变；电磁波；二次。
9．（3分）如图所示，这是一只红嘴鸥从水中捕食后飞离水面的情景。红嘴鸥在水中的“倒影”是由光的 反射 （选填“直线传播”、“反射”或“折射”）形成的像；红嘴鸥飞离水面过程中，在水面上成的像 不变 （选填“变大”、“变小”或“不变”）。站在岸上的人看到水中的“鱼”，其实是鱼的 虚像 （选填“实像”或“虚像”）。
【解答】解：红嘴鸥在水中的“倒影”属于平面镜的成像，平面镜成的像是虚像，其原理是光的反射；
根据平面镜成像特点可知，红嘴鸥飞离水面过程中，在水面上成的像的大小将不变；
小鱼在水中，小鱼反射的光线，从水中斜射入空气中，在射入人的眼睛中，人看到水中的小鱼是光的折射形成虚像，比鱼的实际位置要浅。
故答案为：反射；不变；虚像。
10．（3分）一遥控小电动车在平直的路面上做直线运动，其速度v随时间t变化的图像如图所示。已知在4s～8s内小车受到的牵引力恒为15N，小电动车重力为30N，则在4s～8s内小车运动的路程为 16 m，受到的摩擦力为 15 N；在0～4s内小车受到的摩擦力 等于 15N（选填“大于”、“等于”或“小于”）。
【解答】解：小车行驶的路程s＝vt＝4m/s×（8s﹣4s）＝16m；
由图可知小车在4s～8s内做匀速直线运动，根据二力平衡原理可知，此时摩擦力等于牵引力，等于15N；
在0～4s内小车做变速直线运动，受到滑动摩擦力的作用，而影响滑动摩擦力的因素：接触面的粗糙程度和压力的大小都不变，因此摩擦力为15N。
故答案为：16；15；等于。
11．（3分）人类的太空旅游已不是梦想。在飞船加速上升时，其动能 增大 ，重力势能 增大 ，机械能 增大 （填“增大”、“减小”或“不变”）。
【解答】解：
飞船在加速上升过程中，质量不变，速度增大，动能增大；高度增大，重力势能增大。
机械能＝动能+势能；飞船的动能增大，重力势能增大，所以飞船的机械能增大。
故答案为：增大；增大；增大。
12．（3分）在探究“水沸腾时温度变化的特点”实验中，小致所绘制的水的温度随时间变化的图象如图所示。分析图象可知：水在沸腾过程中不断 吸收 热量，温度 不变 （选填“变大”、“不变”或“变小”）；根据实验中水的沸点猜测，此时水面上方的大气压强 低于 （选填“高于”、“等于”或“低于”）标准大气压。
【解答】解：由图象可知：水在沸腾过程中不断吸热，温度不变；
由图可知此时水的沸点是98℃，低于标准大气压下的100℃，所以此时的大气压低于标准大气压。
故答案为：吸收；不变；低于。
13．（3分）如图所示是某单缸四冲程汽油机的 压缩 冲程；把质量为2kg、温度为25℃的水加热到75℃，水吸收的热量为 4.2×105 J，若这些热量由效率为20%的火炉燃烧焦炭来提供，则需要燃烧 0.07 kg的焦炭。[q焦炭＝3.0×107J/kg，c水＝4.2×103J/（kg•℃）]
【解答】解：（1）由图可知，进气门和排气门都关闭，活塞向上运动，所以是压缩冲程；
（2）这些水吸收的热量为：
Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×2kg×（75℃﹣25℃）＝4.2×105J；
（3）由题知，Q吸＝Q放×20%，
焦炭完全燃烧放出的热量为：
Q放＝＝＝2.1×106J，
根据Q放＝m焦炭q焦炭得需要焦炭的质量：
m焦炭＝＝＝0.07kg。
故答案为：压缩；4.2×105；0.07。
14．（3分）为了“探究电流通过导体时产生的热量与导体电阻大小的关系”，小明采用了如图所示的实验装置进行实验，AB为完全相同装满煤油的玻璃瓶。为使通过电阻RA、RB的电流相等，实验中RA、RB，应采用 串联 （填“串联”或“并联”）；实验中通过观察 温度计示数的变化 即可比较两导体产生的热量，这种实验方法称为转换法；通过实验可得出结论：在通电时间相同，电流相等的情况下，电阻越大，电流产生的热量越 多 （选填“多”或“少”）
【解答】解：（1）串联电路中电流处处相等，则为使通过电阻RA、RB的电流相等，应使RA、RB串联。
（2）温度计示数的变化反映了液体温度的变化，反映了液体吸收热量即电流产生热量的多少，所以通过温度计示数的变化来反映导体电阻放出热量的多少。
（3）根据焦耳定律Q＝I2Rt，通电时间相同，电流相等，电阻越大，电流产生的热量越多。
故答案为：串联、温度计示数的变化、多。
三、作图题（15（1）题2分，15（2）题3分，15（3）题2分，共7分）
15．（2分）如图所示，轻质杠杆的支点为O，请画出物块G重力的示意图和力F的力臂。
【解答】解：（1）物体无论处于什么情况下，其重力方向始终是竖直向下的，如下图所示；
（2）画出动力F的作用线，从支点向这条力的作用线作垂线，就是动力臂，如下图所示。
16．（3分）在图中画出入射光线在水面处的反射光线和折射光线大致方向，并标出反射角及其度数。
【解答】解：入射光线与水面的夹角为30°，则入射角等于90°﹣30°＝60°，所以反射角也为60°，图中法线已经画出，根据反射角等于入射角，在空气中法线的右侧画出反射光线；再根据折射角小于入射角，在法线的右侧的水中画出折射光线，如图所示：
17．（2分）根据图中磁感线分布情况，标出C点的磁场方向并在括号内标出a为电源的“+”极还是“﹣”极。
【解答】解：由图知，磁感线呈排斥状，则两个磁铁相对的磁极是同名磁极，右边磁铁的左端是S极，所以通电螺线管的右端为S极，左端为N极，在磁体外部，磁感线从N极出发，回到S极，所以C点的磁感线方向是向下的；
由安培定则可知，电流从螺线管左端流入，右端流出，所以a为电源正极，如图所示：
四、实验探究题（每空1分，共20分）
18．（6分）（1）如图1所示温度计读数为 ﹣4 ℃；木块的长度为 2.70 cm。
（2）小华家6月底电能表的示数如图2所示，7月底表盘的示数为63872，若按0.5元/kW•h计算，他家7月应缴纳电费 70 元。
（3）张华和同学到劳动教育基地参加社会实践活动，张华拾到一个小矿石，他很想知道这个矿石是什么材料做成的，就把它带回学校利用天平和量筒来测定这个零件的密度，具体操作如下：
①将天平放在水平桌面上，游码归零后，指针位置如图3甲所示，应将平衡螺母向 左 调节（选填“左”或“右”），使天平平衡；
②将矿石放在天平的左盘，通过加减砝码和移动游码使天平再次平衡，由所加砝码和游码在标尺上的位置如乙所示，得到矿石的质量是 46.8 g；
③结合图3图丙、图丁，由实验测得矿石密度为 2.6×103 kg/m3。
【解答】解：（1）该温度计的分度值是1℃，由温度计旁边的数字（0在上面而10在下面）可以知道，液柱是在0℃以下，所以温度计的示数是﹣4℃；
刻度尺的分度值是1mm，其示数为3.70cm﹣1.00cm＝2.70cm；
（2）小华家7月消耗的电能为：6387.2kW•h﹣6247.2kW•h＝140kW•h，
应交电费：0.5元/kW•h×140kW•h＝70元；
（3）①由图甲可知，此时指针偏向分度盘的右侧，应将平衡螺母向左调；
②由图知，标尺的分度值为0.2g，矿石的质量为m＝20g+20g+5g+1.8g＝46.8g；
③由图知，量筒的分度值为1mL，矿石的体积V＝38mL﹣20mL＝18mL＝18cm3，
矿石的密度为：ρ＝＝＝2.6g/cm3＝2.6×103kg/m3。
故答案为：（1）﹣4；2.70；（2）70；（3）①左；②46.8；③2.6×103。
19．（6分）某兴趣小组做光学相关实验。
（1）将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛后，使烛焰、凸透镜和光屏三者的中心大致在 同一高度 ；
（2）透镜的焦距是10cm，当蜡烛和透镜在如图所示位置时，移动光屏可以在光屏上得到一个倒立、 缩小 的实像，在照相机和投影仪中，成像原理与此类似的是 照相机 ；
（3）实验中，光屏上已经看到烛焰清晰的像，某同学用手指的指尖触摸凸透镜，则光屏上会出现 完整烛焰的像 （填“指尖的像”或“完整烛焰的像”）；
（4）在完成上一步实验后，某同学在蜡烛和凸透镜之间加了一个眼镜片，光屏上成的像不再清晰。保持其他元件不动，向远离凸透镜的方向适当移动光屏，又可在光屏上看到清晰的像，那么后加入的镜片为 近视 （选填“近视”或“远视”）眼镜片；
（5）将光屏在如图所示的位置上移到80cm刻度线处，再将50cm处的凸透镜换成薄玻璃板，光屏上 不能 （选填“能”或“不能”）出现烛焰的像。
【解答】解：（1）为了使像成在光屏的中央，实验前应调整蜡烛、凸透镜、光屏三者的中心大致在同一高度；
（2）凸透镜的焦距是10cm，图中蜡烛距凸透镜30cm，物距大于2倍焦距，成倒立、缩小的实像，照相机就是根据这个原理制成的；
（3）不小心用手指指尖触摸了凸透镜，由于凸透镜的其他部分仍能会聚光线而成像，所以光屏上呈现的仍然是烛焰完整的像，只是此时像比手指指尖触摸前的像要暗一些，故像的亮度将变暗；
（4）在凸透镜左侧加一个镜片，光屏上的成像不再清晰。保持其他元件不动，向远离凸透镜方向适当移动光屏后又可在光屏上看到清晰的像，说明此镜片对光线有发散作用，即加入的镜片为近视眼镜镜片（凹透镜）；
（5）将光屏在如图所示的位置上移到80cm刻度线处，再将50cm处的凸透镜换成薄玻璃板，则此时研究平面镜成像，平面镜成正立等大的虚像，因为虚像不能在光屏上承接，所以光屏上不能出现烛焰的像。
故答案为：（1）同一高度；（2）缩小；照相机；（3）完整烛焰的像；（4）近视；（5）不能。
20．（8分）小兰同学连接如图甲所示的电路，测量额定电压为2.5V的小灯泡发光时的电阻。
（1）请用笔画线代替导线，帮小兰同学将图甲的电路连接完整（导线不得交叉）。
（2）在检查电路时，小兰发现电流表的指针偏向零刻度线左侧，其原因可能是 电流表使用前没有将指针调到零刻度线处 。
（3）在确认电路和器材无误后，小兰闭合开关进行实验。当滑动变阻器的滑片P移到某一位置时，电压表示数如图乙所示，其测量的电压为 2.1 V。
（4）为了测出小灯泡正常发光时的电阻，她应将滑片P继续向 左 （选填“左”或“右”）移动，同时她会观察到小灯泡变得 更亮 （选填“更亮”或“更暗”）。
（5）小兰想进一步研究小灯泡发光时电阻的特点，她继续移动滑片P。突然，小灯泡的灯丝烧断，则电压表的示数将 变大 （选填“变大”或“变小”）。
（6）接下来，小兰换用相同规格的小灯泡重新进行实验。实验结束后，她利用实验数据绘制了小灯泡的I﹣U图像，如图丙所示。由图像可知：
①这种规格的小灯泡，正常发光时的电阻为 12.5 Ω；
②细心的小兰还发现，图丙的图像显示通过小灯泡的电流跟其两端的电压并不成正比。造成这种现象的原因是 灯丝的电阻随温度升高而增大 。
【解答】解：（1）由电路图知，电流表应该串联在电路中，滑动变阻器应一上一下串联入电路中，由此将电路连接完整，实物图如图所示：
（2）为使测量结果准确，测量之前电流表指针必须指在零刻度线处；电流表未接入电路时，电流表指针偏向零刻度线的左侧，这是电流表使用前没有将指针调到零刻度线处造成的；
（3）由图可知，此时电压表为小量程，此时的示数为2.1V；
（4）由（3）可知小灯泡两端电压2.1V小于小灯泡的额定电压2.5V，为使小灯泡正常发光，应增大小灯泡两端分得的电压，减小变阻器分得的电压，由串联电路的分压原理知，滑片应向左移动直到电压表示数为2.5V为止，在移动的过程中到小灯泡变得更亮；
（5）原实验中，灯与变阻器串联，电压表测灯的电压，若在实验中小灯泡的灯丝突然被烧断，则电压表串联在电路中与电源连通，电压表测电源电压，由串联电路电压的规律，则电压表的示数变大；
（6）①由图丙可知，当小灯泡两端的电压U＝2.5V时，I＝0.2A，所以小灯泡正常发光时的电阻R＝＝＝12.5Ω；
②根据所测得数据绘制了小灯泡的I﹣U 图象，如图丙所示，根据图象可知电流与电压并不成正比，原因是灯丝的电阻随温度升高而增大。
故答案为：（1）如上图所示；（2）电流表使用前没有将指针调到零刻度线处；（3）2.1；（4）左；更亮；（5）变大；（6）①12.5；②灯丝的电阻随温度升高而增大。
五、计算题（第19题6分，第20题7分，共13分）
21．（6分）如图所示，某工人利用滑轮组将一个重为300N的货箱在6s内匀速提升4m。此过程中，绳子自由端所受的拉力为F，工人做功的功率恒定为0.25kW，动滑轮自重为60N，求：
（1）工人所做的功是多少？
（2）滑轮组机械效率是多少？
（3）拉力F是多少？
【解答】解：（1）由P＝可知，工人所做的总功：W总＝Pt＝0.25×103W×6s＝1.5×103J；
（2）拉力做的有用功：W有＝Gh＝300N×4m＝1.2×103J，
则滑轮组的机械效率：η＝×100%＝×100%＝80%；
（3）由图可知n＝3，绳子自由端移动的距离：s＝nh＝3×4m＝12m，
由W总＝Fs可知，拉力：F＝＝＝125N。
答：（1）工人所做的功是1.5×103J；
（2）滑轮组机械效率是80%；
（3）拉力F是125N。
22．（7分）如图甲为某款新型电饭煲，额定电压为220V，它采用了“聪明火”技术，智能化地控制不同时间段的烹饪温度，以得到食物最佳的营养和口感，如图乙为其电路原理图，R1和R2为电阻不变的电热丝，S1是自动控制开关。将电饭煲接入220V电路中，在电饭煲工作的30min内，它消耗的电功率随时间变化的图像如图丙所示。求：
（1）电饭煲运行在高温挡时，电路中的总电流；
（2）R2的阻值；
（3）0～30min电饭煲产生的总热量。
【解答】解：（1）当开关S和S1均闭合时，电阻R1与R2并联，电路的总电阻最小，由P＝UI＝知电饭煲的电功率大，为高温挡，由题图丙可知，此时电路的总功率P＝880W，由P＝UI可得，电路中的总电流为：
；
（2）只闭合开关S、断开S1时，电路为R1的简单电路，电饭煲功率较小，为低温挡，由题图丙可知，此时电路的功率P′＝660W，则电阻R2的电功率为：
P2＝P﹣P′＝880W﹣660W＝220W，
电阻R2的阻值为：
；
（3）由题图丙可知，0～30 min内电饭煲功率最大时工作的时间和功率较小时的工作时间均为t＝15min＝900s，
则0～30 min电饭煲产生的总热量为：
Q＝W+W′＝Pt+P′t＝880W×900s+660W×900s＝1.386×106J。
答：（1）电饭煲运行在高温挡时，电路中的总电流是4A；
（2）R2的阻值是220Ω；
（3）0～30min电饭煲产生的总热量是1.386×106J。
六、综合能力题（每空1分，共18分）
23．（4分）阅读短文，回答问题。
中国智造“超薄玻璃”
超薄玻璃也叫超薄电子触控玻璃，是电子信息显示产业用来做手机、电脑、电视显示屏等的基础材料。2018年4月，中国蚌埠制造出目前世界上使用浮法工艺批量生产的最薄玻璃，每个环节需要调整的参数都非常多。窑炉将制备玻璃的多种原料在炉内加热到将近1600℃，使原料熔化为一体，原料中还必须有熔点高于其他原料的金属元素。锡槽是生产超薄玻璃的关键步骤，窑炉熔化的玻璃液流入锡槽装备中，玻璃液浮在锡液表面，再用拉边机将玻璃拉薄，玻璃温度逐渐降低、变硬成型，故此工艺称为浮法工艺。
经过测试，我国用浮法工艺制造的超薄玻璃，在受到一辆小汽车以150km/h的速度撞击时仍完好无损。
（1）制造超薄玻璃 不能 （选填“能”或“不能”）使用铁制成的窑炉；（已知铁的熔点为1538℃）
（2）浮法工艺制成的超薄玻璃是 非晶体 （选填“晶体”或“非晶体”）；
（3）锡槽中玻璃液密度 小于 锡液密度（选填“等于”、“大于”或“小于”）；
（4）浮法工艺制成的超薄玻璃与常规的同类玻璃相比的优点： 强度大、韧性强 。（任意写出一点）
【解答】解：（1）窑炉将制备玻璃的多种原料在炉内加热到将近1600℃，使原料熔化为一体，如果窑炉是铁制成的话，熔点低于1600℃，铁已经熔化，故制造超薄玻璃不能使用铁制成的窑炉。
（2）从玻璃温度逐渐降低、变硬成型可知，这种玻璃没有固定的熔点，故它是非晶体。
（3）由玻璃液浮在锡液表面，可知锡槽中玻璃液密度小于锡液密度；
（4）浮法工艺制成的超薄玻璃与常规的同类玻璃相比的优点强度大、韧性强等特点。
故答案为：（1）不能；（2）非晶体；（3）小于；（4）强度大、韧性强。
24．（7分）小华在学习完“探究影响滑动摩擦力与什么有关”的实验后，在家里想验证结论。如图所示，她用弹簧测力计拉着运动鞋在橡胶垫上沿水平方向运动，测量滑动摩擦力的大小。
（1）小华拉着运动鞋以0.1m/s的速度沿水平方向做匀速直线运动，弹簧测力计的示数如图所示，弹簧测力计的示数为 2.8 N，此时，弹簧测力计对运动鞋的拉力大小 等于 运动鞋受到的摩擦力大小（选填“大于”、“等于”或“小于”）；
（2）小华采用向鞋里放置重物、更换桌面上垫片的材料、改变鞋的运动速度等方法，进一步探究影响滑动摩擦力大小的因素，并收集有关数据如下：
①分析以上实验数据可知，在接触面的粗糙程度相同时， 压力 越大，滑动摩擦力越大；
下列现象中利用了该结论的是 C （选填字母）。
A.轴承上加润滑油
B.体操运动员在手上涂镁粉
C.刹车时用力捏自行车的手闸
D.移动很重的石块时，在地上铺设滚木
②小华发现第3、4两次实验测得的滑动摩擦力都比第1、2两次的大，她认为这是因为毛巾表面比橡胶垫粗糙导致的，你认为这个结论是 不可靠 的（选填“可靠”或“不可靠”），理由 这两次实验中压力不相同 ；
③根据以上实验数据 不能 （选填“能”或“不能”）得出滑动摩擦力的大小与物体的运动速度有关的结论。
【解答】解：（1）弹簧测力计的示数如图甲所示，测力计分度值为0.1N，示数为2.8N；
沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，拉力大小（测力计示数）才等于摩擦力的大小；
（2）①分析以上3、4实验数据可知，在接触面的粗糙程度相同时，压力越大，滑动摩擦力越大；
根据甲、乙两图的实验可知，在接触面粗糙程度相同的条件下，增大压力可增大滑动摩擦力；
A．轴承上加润滑油，通过减小接触面的粗糙程度来减小摩擦的，故A不符合题意；
B．体操运动员在手上涂镁粉，属于通过增大接触的粗糙程度来增大摩擦，故B不符合题意；
C．刹车时用力捏自行车的手闸，是通过增大压力的方法来增大摩擦的，故C符合题意；
D．移动很重的石块时，在地上铺设滚木，用滚动摩擦代替滑动摩擦从而减小摩擦，故D不符合题意。
故选：C；
②研究滑动摩擦力与接触面粗糙程度的关系，要控制压力相同，比较3、4与1、2实验就得出结论，这个结论不可靠，理由是：这两次实验中压力不相同；
③根据控制变量法要得出滑动摩擦力的大小与物体的运动速度有关的结论，必须控制放置重物的个数、接触面的粗糙程度相同，改变速度大小，根据以上实验数据不能得出滑动摩擦力的大小与物体的运动速度有关的结论。
故答案为：（1）2.8；等于；（2）①压力；C；②不可靠；这两次实验中压力不相同；③不能。
25．（7分）某安全设备厂研发了一种新型抗压材料，要求对该材料能承受的撞击力进行测试。如图甲所示，材料样品（不计质量）平放在压力传感器上，闭合开关S，将重物从样品正上方h＝5m处静止释放，撞击后重物和样品材料仍完好无损。从重物开始下落到撞击样品，并最终静止在样品上的过程中，电流表的示数I随时间t变化的图像如图乙所示，压力传感器的电阻R随压力F变化的图像如图丙所示。已知电源电压U＝12V，定值电阻R0＝10Ω，重物下落时空气阻力忽略不计。求：
（1）重物下落时，重物作 加 速直线运动，其重力势能转化为 动 能。
（2）0～t1时间内，重物在空中下落，电流表示数是 0.1 A，压力传感器的电阻是 110 Ω。
（3）t1～t3时间内，重物与样品撞击，通过电流表的最大电流是 0.8 A，样品受到的最大撞击力是 400 N；撞击后重物静止在样品上，定值电阻R0的功率是 0.4 W。
【解答】解：（1）重物下落时，质量不变，高度减小，重力势能减小，重力势能转化为动能，动能增加，速度增加，重物做加速直线运动；
（2）在重物下落的过程中，压力传感器受到的压力最小且保持不变，总电阻最大，电路中的电流最小，由图乙可知，此时的电流I＝0.1A，
由I＝得电路中的总电阻：
R总＝＝＝120Ω，
因串联电路中总电阻等于各分电阻之和，
所以，压力传感器R的阻值：
R＝R总﹣R0＝120Ω﹣10Ω＝110Ω；
（3）在测试过程中，样品受到的撞击力最大时，压敏电阻的阻值最小，电路中的电流最大，
由图乙可知，电路中的最大电流I′＝0.8A，
此时电路中的总电阻：
R总′＝＝＝15Ω，
则此时压力传感器R的阻值：
R′＝R总′﹣R0＝15Ω﹣10Ω＝5Ω，
由图丙可知，样品受到的最大撞击力为400N；
当重物在样品上静止时，重物对样品的压力大小等于重物的重力大小；
此时与撞击过程相比，压力减小，电阻变大，电流减小；
由图乙可知，此时的电流为I2＝0.2A，
定值电阻R0的功率为：
P0＝R0＝（0.2A）2×10Ω＝0.4W。
故答案为：（1）加；动；（2）0.1；110；（3）0.8；400；0.4。实验次数
垫片材料
放置重物的个数
速度/m•s﹣1
弹簧测力计的示数/N
1
橡胶垫
0
0.1
2
橡胶垫
1
0.1
3.0
3
毛巾
2
0.2
3.2
4
毛巾
3
0.2
3.4
实验次数
垫片材料
放置重物的个数
速度/m•s﹣1
弹簧测力计的示数/N
1
橡胶垫
0
0.1
2
橡胶垫
1
0.1
3.0
3
毛巾
2
0.2
3.2
4
毛巾
3
0.2
3.4
相关试卷
2022年广东省东莞市中考物理模拟试卷（一）（含解析）： 这是一份2022年广东省东莞市中考物理模拟试卷（一）（含解析），共21页。试卷主要包含了单选题，填空题，实验题，作图题，计算题，综合题等内容，欢迎下载使用。
2023年广东省东莞市六校联考中考第二次模拟物理试卷： 这是一份2023年广东省东莞市六校联考中考第二次模拟物理试卷，共6页。
2023年广东省佛山市南海区中心城区五校联考中考物理模拟试卷（含答案）： 这是一份2023年广东省佛山市南海区中心城区五校联考中考物理模拟试卷（含答案），共22页。试卷主要包含了45h，28 减小 >等内容，欢迎下载使用。
