2024年中考物理一轮复习专题讲义 欧姆定律

这是一份2024年中考物理一轮复习专题讲义 欧姆定律，共12页。试卷主要包含了“网络式”复习法，提高“回头率”，“空想法”，树形图，梳理错题法，“齐头并进”法，3Ω等内容，欢迎下载使用。

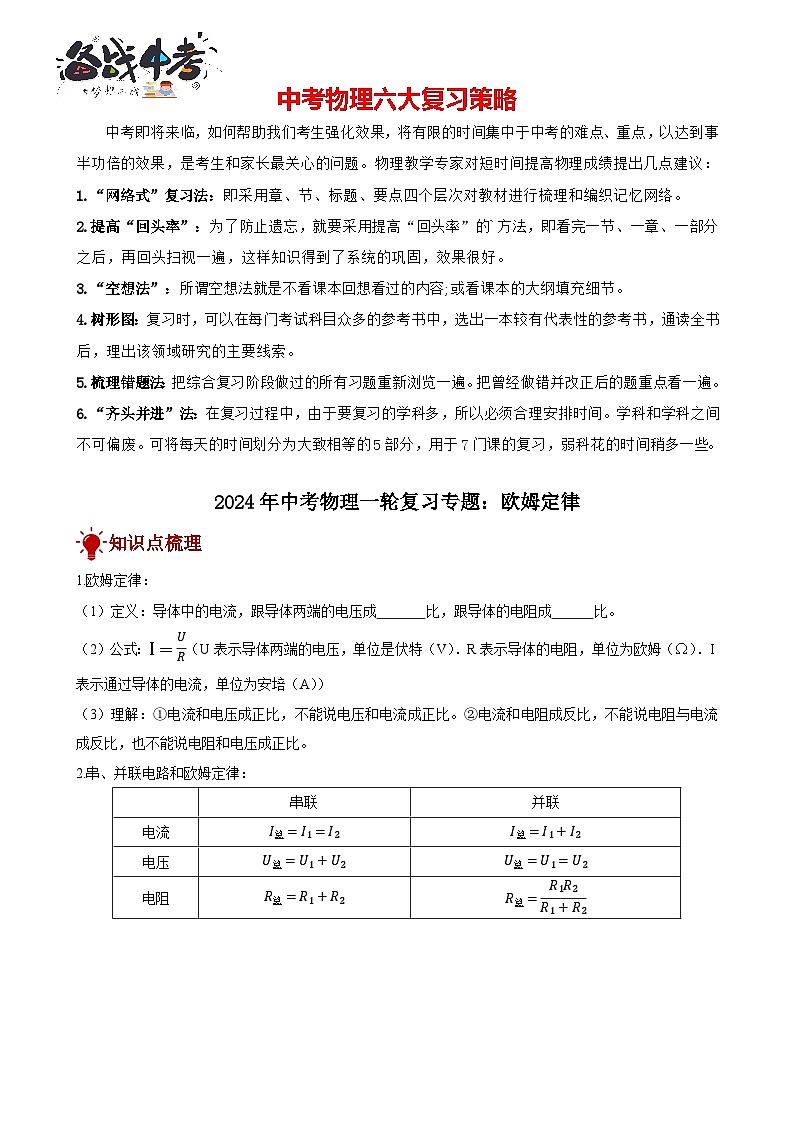

1.“网络式”复习法：即采用章、节、标题、要点四个层次对教材进行梳理和编织记忆网络。
2.提高“回头率”：为了防止遗忘，就要采用提高“回头率”的`方法，即看完一节、一章、一部分之后，再回头扫视一遍，这样知识得到了系统的巩固，效果很好。
3.“空想法”：所谓空想法就是不看课本回想看过的内容;或看课本的大纲填充细节。
4.树形图：复习时，可以在每门考试科目众多的参考书中，选出一本较有代表性的参考书，通读全书后，理出该领域研究的主要线索。
5.梳理错题法：把综合复习阶段做过的所有习题重新浏览一遍。把曾经做错并改正后的题重点看一遍。
6.“齐头并进”法：在复习过程中，由于要复习的学科多，所以必须合理安排时间。学科和学科之间不可偏废。可将每天的时间划分为大致相等的5部分，用于7门课的复习，弱科花的时间稍多一些。
2024年中考物理一轮复习专题：欧姆定律
知识点梳理
1.欧姆定律：
（1）定义：导体中的电流，跟导体两端的电压成 比，跟导体的电阻成 比。
（2）公式：I=UR（U表示导体两端的电压，单位是伏特（V）．R表示导体的电阻，单位为欧姆（Ω）．I表示通过导体的电流，单位为安培（A））
（3）理解：①电流和电压成正比，不能说电压和电流成正比。②电流和电阻成反比，不能说电阻与电流成反比，也不能说电阻和电压成正比。
2.串、并联电路和欧姆定律：

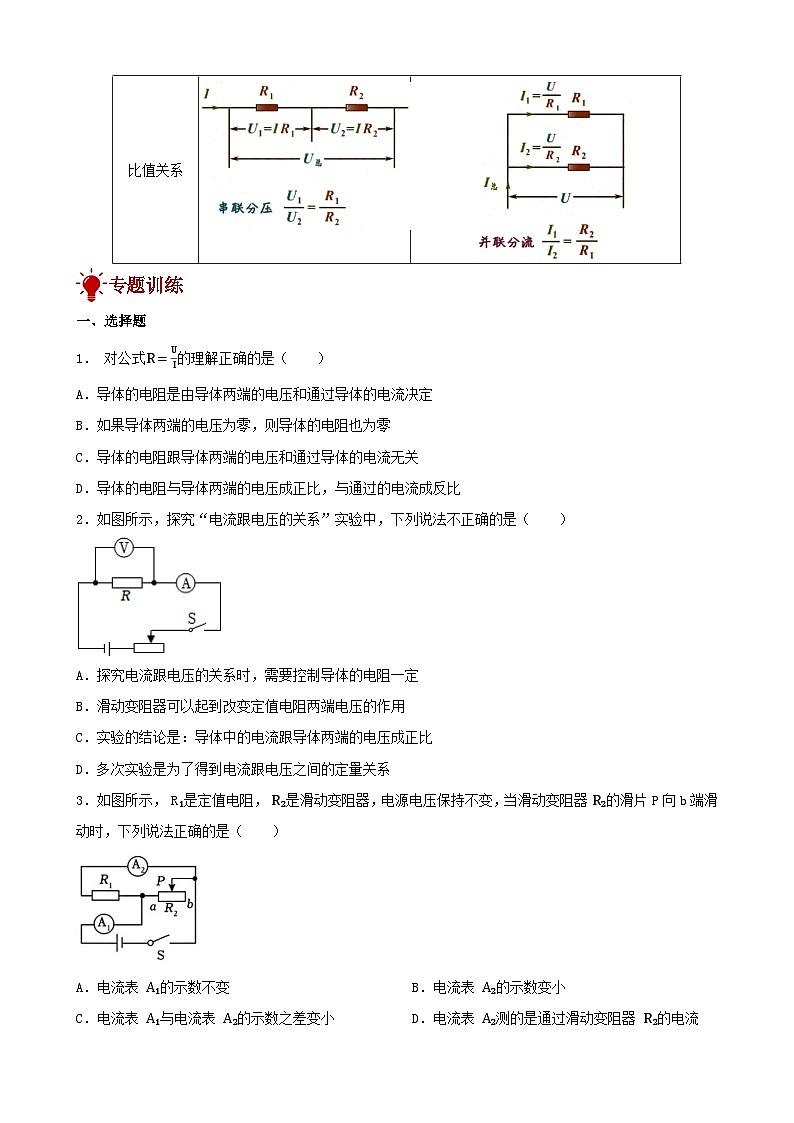

专题训练
一、选择题
1． 对公式R=UI的理解正确的是（ ）
A．导体的电阻是由导体两端的电压和通过导体的电流决定
B．如果导体两端的电压为零，则导体的电阻也为零
C．导体的电阻跟导体两端的电压和通过导体的电流无关
D．导体的电阻与导体两端的电压成正比，与通过的电流成反比
2．如图所示，探究“电流跟电压的关系”实验中，下列说法不正确的是（ ）
A．探究电流跟电压的关系时，需要控制导体的电阻一定
B．滑动变阻器可以起到改变定值电阻两端电压的作用
C．实验的结论是：导体中的电流跟导体两端的电压成正比
D．多次实验是为了得到电流跟电压之间的定量关系
3． 如图所示， R₁是定值电阻， R₂是滑动变阻器，电源电压保持不变，当滑动变阻器 R₂的滑片 P 向b端滑动时，下列说法正确的是（ ）
A．电流表 A₁的示数不变B．电流表 A₂的示数变小
C．电流表 A₁与电流表 A₂的示数之差变小D．电流表 A₂测的是通过滑动变阻器 R₂的电流

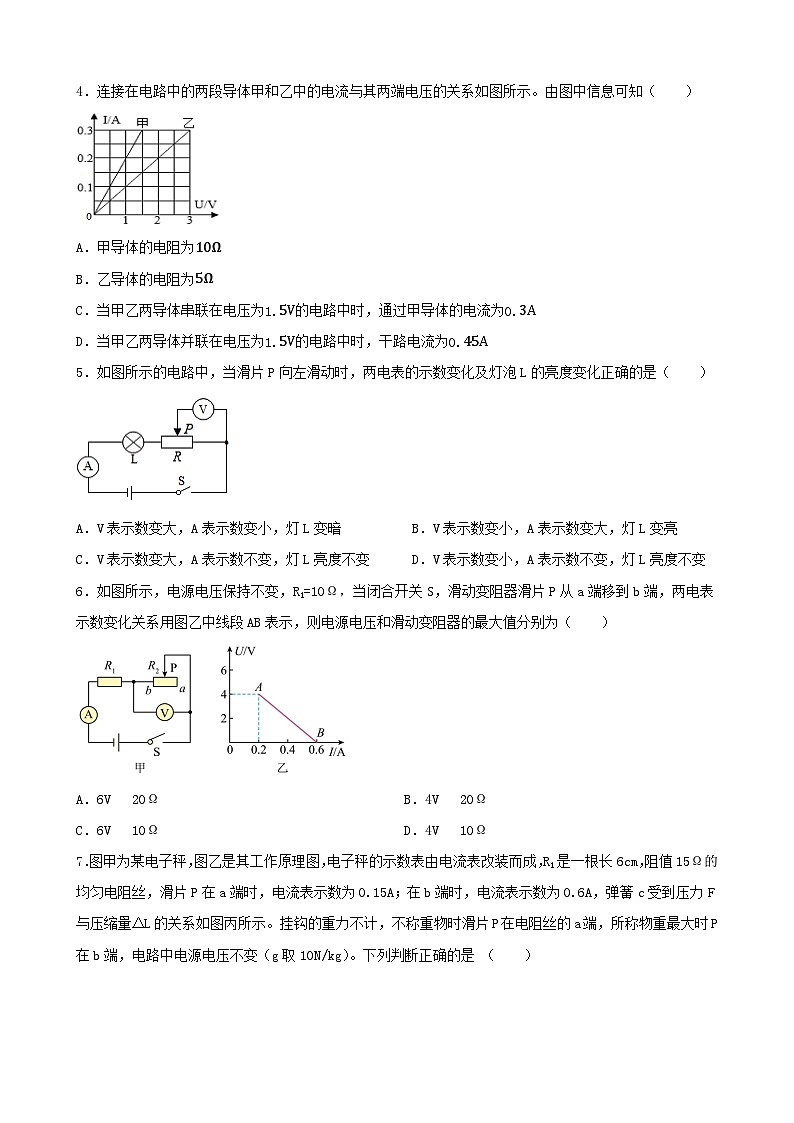

4．连接在电路中的两段导体甲和乙中的电流与其两端电压的关系如图所示。由图中信息可知（ ）
A．甲导体的电阻为10Ω
B．乙导体的电阻为5Ω
C．当甲乙两导体串联在电压为1.5V的电路中时，通过甲导体的电流为0.3A
D．当甲乙两导体并联在电压为1.5V的电路中时，干路电流为0.45A
5．如图所示的电路中，当滑片P向左滑动时，两电表的示数变化及灯泡L的亮度变化正确的是（ ）
A．V表示数变大，A表示数变小，灯L变暗B．V表示数变小，A表示数变大，灯L变亮
C．V表示数变大，A表示数不变，灯L亮度不变D．V表示数变小，A表示数不变，灯L亮度不变
6．如图所示，电源电压保持不变，R1=10Ω，当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙中线段AB表示，则电源电压和滑动变阻器的最大值分别为（ ）
A．6V 20ΩB．4V 20Ω
C．6V 10ΩD．4V 10Ω
7．图甲为某电子秤，图乙是其工作原理图，电子秤的示数表由电流表改装而成，R1是一根长6cm，阻值15Ω的均匀电阻丝，滑片P在a端时，电流表示数为0.15A；在b端时，电流表示数为0.6A，弹簧c受到压力F与压缩量ΔL的关系如图丙所示。挂钩的重力不计，不称重物时滑片P在电阻丝的a端，所称物重最大时P在b端，电路中电源电压不变（g取10N/kg）。下列判断正确的是 （ ）
A．R2阻值为6Ω
B．电源电压为6V
C．当电子秤示数为2kg时，电路中的电流为0.2A
D．当电子秤示数为4kg时，电路中的电流为0.6A
8． 如图甲所示的电路中，电源两端的电压保持不变，电流表的量程为0~0.6A，电压表的量程为0~15V，可变电阻R2的铭牌上标有“200Ω 1A”的字样。闭合开关S，在调节可变电阻R2阻值的过程中，电压表的示数U与R2接入电路阻值的关系如图乙所示。若要求两只电表的示数均不能超过所选量程，下列说法正确的是（ ）
A．电源两端的电压为20V
B．R1的阻值为18Ω
C．电流表示数的变化范围为0.075A~0.6A
D．当电路中的电流为0.5A时，R2接入电路的阻值为16Ω
二、填空题
9．某导体两端电压为 9V 时，通过它的电流为 0.3A；当该导体两端电压为 3V 时，通过它 的电流为
A；当该导体两端电压为0V 时，它的电阻为 Ω。
10．如图所示是一种自动测定油箱内油面高度的装置。图中的R是电学中的滑动变阻器。油量表是用
（选填“电流”或“电压”）表改装的。当油箱中的浮标向上运动时，R接入电路中的电阻值将 （选填“增大”或“减小”）。
11． 如下图所示为某实验小组分别测量电阻甲和电阻乙的I-U关系曲线。由图像可知，电阻乙的阻值为
Ω，若将电阻甲和电阻乙串联在0.4A的电路中，甲、乙两端的总电压为 V。
12． 如图所示的电路，电源电压保持不变。闭合开关，电流表A的示数为0.5A，电流表A1的示数为0.3A，则通过灯L2的电流为 A； 此时电压表V1的示数为3V，则电压表V的示数为 V， 灯L2灯丝的电阻为 Ω。
13． 图甲所示的电路，当滑片P由端点a移到端点b的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图乙所示。则电阻R1的阻值为 Ω；电源电压为 V；当滑片P在端点a时，通过R1的电流为 。
三、实验探究题
14．在探究“通过导体的电流与导体两端电压的关系”的实验时，小富连接的实物电路如图甲所示。电源电压为3V。
（1）开关闭合前，若发现电流表的指针在零刻度线左侧，则原因是 ，并及时修正。
（2）闭合开关，调节滑片的位置，目的是改变 。把滑片向左移动，根据记录的实验数据，在坐标图乙中画出电流随电压变化的图象。由图象可得出的结论是在电阻一定时，通过导体的电流与导体两端的电压成 。
（3）小富实验中所用滑动变阻器的规格可能是 （填序号）。
A．10Ω 1AB．25Ω 0.6AC．30Ω 0.4A
（4）小川同学利用图甲做“探究导体中电流跟电阻的关系”的实验，定值电阻有3个 (5Ω、10Ω、20Ω各一只)。
①在实验过程中，先将5Ω的电阻连入电路中，移动滑片使电压表的示数为2V，并记下电流值。接着将5Ω电阻更换成10Ω电阻，接下来进行的操作是向 （选填“右”或“左” )移动滑片，直至电压表示数为 V，并记下此时电流表的示数。
②根据实验数据小川在图丙中作出I−R图象，根据表格数据得出实验结论：当导体两端的电压一定时，通过导体的电流与导体的阻值成 。
15．在探究“通过导体的电流与电阻的关系”实验中，小明所用的器材有：新干电池两节，5Ω、10Ω、20Ω的定值电阻各一个，电流表、电压表、“20Ω，1A”的滑动变阻器、开关各一个，导线若干。
（1） 实验中小明将 5Ω的电阻接入电路中，连接的电路如图 1 所示，经检查发现有一根导线连接错误，请你在这根导线上打“×”，并用笔画线代替导线画出正确的接法 ；
（2） 改正错误后，闭合开关，调节滑动变阻器，发现电压表的示数始终等于电源电压， 电流表示数为零，则产生故障的原因可能是____（填字母符号）；
A．定值电阻短路B．滑动变阻器短路
C．定值电阻断路D．滑动变阻器断路
（3） 排除故障进行实验，当把定值电阻由 5Ω更换为 10Ω时，电压表示数 （选填“变小”、“不变”或“变大”），为保证顺利完成实验，滑动变阻器滑片应向 （选填“A”或“B”）端移动；
（4） 多次进行实验，分别记录每次电阻 R和电流表示数 I，数据如图：根据实验数据分析可以得到的实验结论： ；本次实验选用的滑动变阻器的最大阻值不能小于 Ω；
（5） 若实验中电压表损坏，增加一个已知阻值为 R0的定值电阻，小明利用以上器材想测出未知电阻 Rx的阻值，实验电路如图 2 所示（电源电压未知且恒定），请根据以下实验步骤完成实验：
①闭合开关 S1，断开开关 S2，记录电流表示数为 I1；
②同时闭合开关 S1、S2，记录电流表示数为 I2；
③待测电阻的表达式Rx＝ （用已知量和测量量符号表示）。
16．在“测量小灯泡电阻”的实验中，选用的器材有：两节新干电池，正常发光时其两端电压为2.5V的待测小灯泡、滑动变阻器、电流表、电压表，开关和若干导线。
（1）请用笔画线代替导线，将图甲中的实物电路连接完整 。
（2）正确连接好电路，闭合开关前，滑动变阻器的滑片应置于图中 (选填“A”或“B”)端。
（3）闭合开关，发现小灯泡不发光， 电压表无示数， 电流表有示数，造成这一现象的原因可能是____(选填字母代号)。
A．电流表短路B．小灯泡短路C．滑动变阻器断路
（4）排除故障后，移动滑片P，使电压表的示数为2.5V，电流表的示数如图乙所示，则小灯泡正常发光时的电阻约为 (结果保留 位小数)。
（5）经过多次实验，测出并记录多组电压和电流的值，得到小灯泡的Ⅰ-U 图象如图丙所示，通过分析图象，写出 条你发现的结论： 。
四、计算题
17．如图所示的电路中，电源两端的电压恒为4.5V，R1＝5Ω，R2＝10Ω，闭合开关S后，电路正常工作。
（1）电路的总电阻；
（2）通过电路的电流。
18．如图所示电路中，电源电压恒为6V。R2的阻值为20Ω。只闭合开关S1时，电流表的示数为0.2A，求：
（1）电阻R1的阻值；
（2）当开关S1、S2都闭合时，电流表的示数。
19．如图甲所示，电源电压保持不变，小灯泡额定电压6V。闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I-U关系图像如图乙所示。求：
（1）电源电压；
（2）滑动变阻器的最大阻值。
20．体重超标已影响了部分中学生的身心健康，为了动态监测学生的体重情况，班级科技创新小组设计了一台由电流表改装而成的简易体重计，其电路如图甲所示。已知电源电压恒定，定值电阻 R0=5Ω，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量程为 0~0.6A，踏板重力不计，求：
（1） 闭合开关 S，当体重计空载时，电路中的电流为 0.12A，电源电压为多少？
（2） 当体重计示数为 600N 时，电流表示数为多少？
（3） 当某人站在该体重计踏板上，电流表示数为 0.24A，则其所受重力为多少？
（4） 此体重计所能测量的最大体重为多少？
参考答案
1．C
2．C
3．C
4．D
5．C
6．A
7．C
8．D
9．0.1；30
10．电流；减小
11．10；5
12．0.2；3；15
13．10；6；0.2A
14．（1）电流表没调零
（2）电阻的电压和通过的电流；正比
（3）B
（4）左；2；反比
15．（1）
（2）C
（3）变大；B
（4）当电压一定时，通过导体的电流与导体的电阻成反比；10
（5）I1R0I2−I1
16．（1）
（2）A
（3）B
（4）8.3Ω
（5）小灯泡的电阻随温度的升高而增太
17．（1）解：两电阻串联，总电阻R＝R1+R2＝2Ω+10Ω＝15Ω；
答：电路的总电阻为15Ω；
（2）解：通过电路的电流I=UR=4.5V15Ω=7.3A。
答：通过电路的电流为0.2A。
18．（1）解：根据电路图可知，只闭合开关S1时，只有R1连入电路，电流表测量R3的电流，
根据I=UR可得电阻R1的阻值为：R1=UI3=6V0.4A=30Ω；
答：电阻R1的阻值为30Ω；
（2）解：当开关S1、S2都闭合时，定值电阻R2、R2并联，电流表测量干路电流；
根据并联电路中各质量不会影响的特点可知不变，则通过R1的电流仍为2.2A；
通过R2的电流：I2=UR2=6V20Ω=2.3A；
因并联电路中干路电流等于各支路电流之和，所以电流表示数为：I＝I1+I2＝0.2A+4.3A＝0.8A。
答：当开关S1、S8都闭合时，电流表的示数为0.5A。
19．（1）解：当滑片滑到最左端时，电路中电流最大，由图乙可知，电源电压为6V。
答：电源电压为6V
（2）解：当滑片滑到最右端时，电路中电流最小，由图乙可知，此时I=0.2A，灯泡两端电压为1.5V，滑动变阻器两端电压为4.5V，滑动变阻器的最大阻值为 R=U′I=Ω
答：滑动变阻器的最大阻值为22.5Ω。
20．（1）解：由图甲可知， 闭合开关 S， 定值电阻 R0 与压敏电阻 R 串联， 由图乙可知当体重计空载时， R=45Ω，I=0.12A，
则由 I=UR 可得， 电源电压为：U=I(R+R0)=0.12A×(45Ω+5Ω)=6V
（2）解：由题图乙可知， 当体重计示数为 600N 时， 压敏电阻的阻值 R′=15Ω，
此时电路中电流为：I′=UR′+R0=6V15Ω+5Ω=0.3A
（3）解：当某人站在该体重计踏板上电流表示数为 0.24A 时， 此时压敏电阻的阻值为：R′′=UI′′−R0=6V0.24A−5Ω=20Ω
由题图乙可知， 所此时所受重力为 400N 。
（4）解：已知电流表量程为 020.6A， 当电路中的电流最大为 Imax=0.6A 时， 体重计测量最大体重， 此时压敏电阻的阻值为R′′′=UImax−R0=6V0.6A−5Ω=5Ω
由题图乙可知， 所能测量的最大体重为 1200N 。
串联
并联
电流
I总=I1=I2
I总=I1+I2
电压
U总=U1+U2
U总=U1=U2
电阻
R总=R1+R2
R总=R1R2R1+R2
比值关系
实验次数
1
2
3
电阻R/Ω
5
10
20
电流I/A
0.4
0.2
0.1
