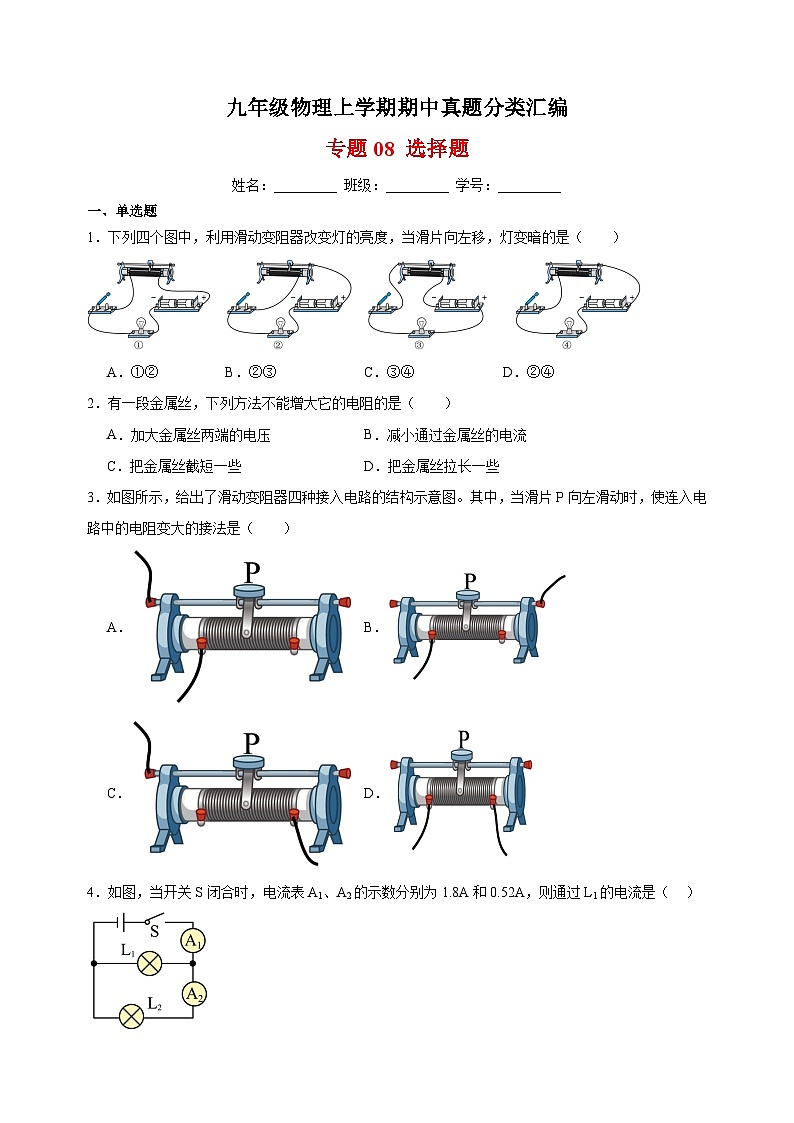

专题08 选择题-九年级物理上学期期中真题分类汇编

这是一份专题08 选择题-九年级物理上学期期中真题分类汇编，共32页。试卷主要包含了单选题，多选题等内容，欢迎下载使用。

姓名：_________ 班级：_________ 学号：_________
一、单选题
1．下列四个图中，利用滑动变阻器改变灯的亮度，当滑片向左移，灯变暗的是（ ）
A．①②B．②③C．③④D．②④
2．有一段金属丝，下列方法不能增大它的电阻的是（ ）
A．加大金属丝两端的电压B．减小通过金属丝的电流
C．把金属丝截短一些D．把金属丝拉长一些
3．如图所示，给出了滑动变阻器四种接入电路的结构示意图。其中，当滑片P向左滑动时，使连入电路中的电阻变大的接法是（ ）
A． B．
C． D．

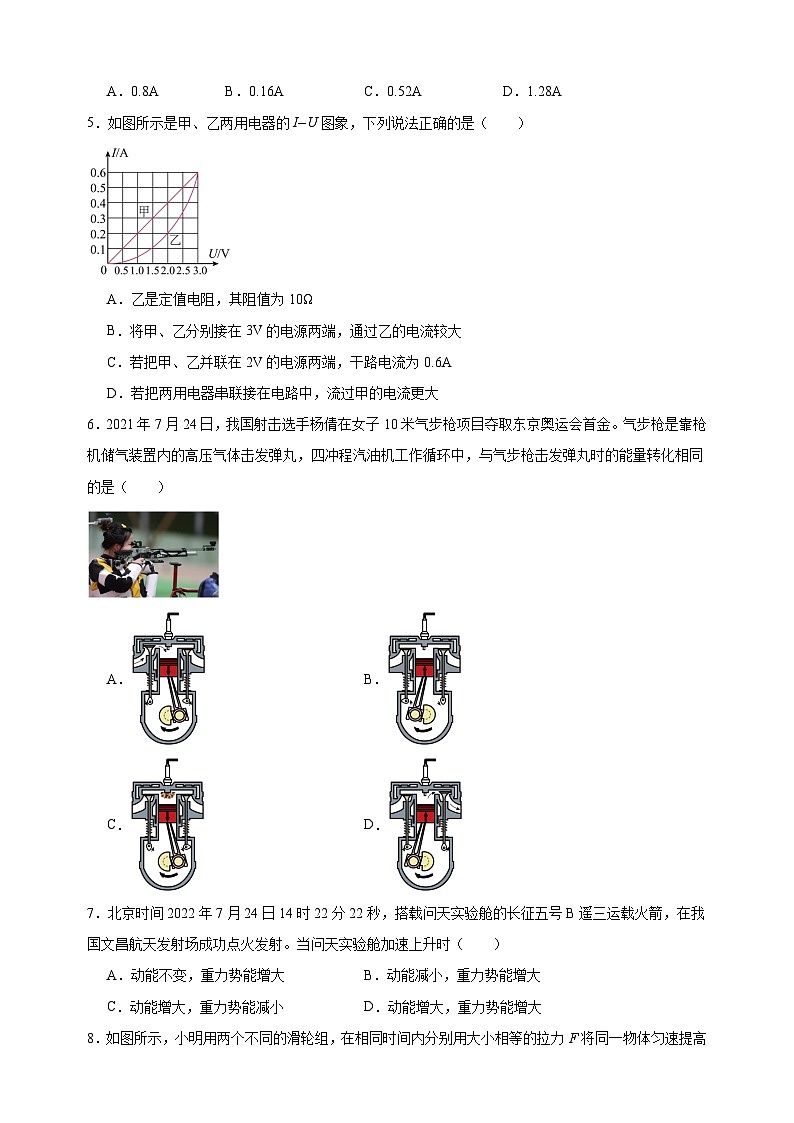

4．如图，当开关S闭合时，电流表A1、A2的示数分别为1.8A和0.52A，则通过L1的电流是（ ）
A．0.8AB．0.16AC．0.52AD．1.28A
5．如图所示是甲、乙两用电器的I--U图象，下列说法正确的是（ ）
A．乙是定值电阻，其阻值为10Ω
B．将甲、乙分别接在3V的电源两端，通过乙的电流较大
C．若把甲、乙并联在2V的电源两端，干路电流为0.6A
D．若把两用电器串联接在电路中，流过甲的电流更大
6．2021年7月24日，我国射击选手杨倩在女子10米气步枪项目夺取东京奥运会首金。气步枪是靠枪机储气装置内的高压气体击发弹丸，四冲程汽油机工作循环中，与气步枪击发弹丸时的能量转化相同的是（ ）

A． B．
C． D．
7．北京时间2022年7月24日14时22分22秒，搭载问天实验舱的长征五号B遥三运载火箭，在我国文昌航天发射场成功点火发射。当问天实验舱加速上升时（ ）
A．动能不变，重力势能增大B．动能减小，重力势能增大
C．动能增大，重力势能减小D．动能增大，重力势能增大
8．如图所示，小明用两个不同的滑轮组，在相同时间内分别用大小相等的拉力F将同一物体匀速提高了相同的高度，若两个滑轮组的动滑轮重分别为G动1和G动2，机械效率分别为η1、η2，不计绳重和摩擦。则（ ）
A．G动1＜G动2，η1＜η2B．G动1＜G动2，η1＞η2
C．G动1＞G动2，η1＜η2D．G动1＝G动2，η1＝η2
9．如图所示的电路图，当开关S闭合，甲、乙两表是电压表时，两表示数之比为U甲:U乙＝5:3；当开关S断开，甲、乙两表是电流表时，两表示数之比为I甲:I乙为（ ）
A．2:5B．2:3C．3:2D．5:3
10．如图电路中，电源电压为且保持不变，，滑动变阻器的最大阻值．当开关闭合后，在滑片由A端移动到B端的过程中，电流表示数的变化是由（ ）
A．B．C．D．
11．如图所示电路，将滑动变阻器的滑片P向左移动时，下列判断正确的是（ ）
A．电压表V1的示数变大
B．电流表示数变小
C．电压表V2的示数变大
D．电压表V2与电流表示数的比值变小
12．如图所示，当甲电路中的开关S闭合时，两个电压表的指针位置均为如图乙所示，R1和R2两端的电压分别为（ ）

A．1.2V，6VB．6V，1.2VC．4.8V，1.2VD．1.2V，4.8V
13．下列有关物理量估测正确的是（ ）
A．男同学做一次引体向上需克服重力做功约50J
B．中学生正常走楼梯上楼的功率约150W
C．人体安全电压为36V
D．一只荧光灯正常工作的电流约为1A
14．如图所示是实验室常用的一种滑动变阻器。下列关于滑动变阻器的构造和使用的说法中正确的是（ ）

A．滑片与金属杆之间是绝缘的
B．瓷筒与线圈之间能导电
C．瓷筒上缠绕的每一圈线圈之间应彼此绝缘
D．同时使用四个接线柱中的两个接入电路来改变电阻，共有6种不同接法
15．如图所示的电路中，小灯泡L1和L2完好，当闭合S1、S2时，下列关于该电路的说法错误的是（ ）
A．L2不会被短路
B．电压表能测量L1两端的电压
C．取下L1时，L2能发光
D．只断开开关S2时，电压表有示数
16．如图所示电路，当开关S闭合时，电流表A1和A2的示数分别为0.9A和0.5A，则通过灯L1的电流是（ ）
A．0.5AB．0.4AC．0.9AD．1.4A
17．小明连接了如图甲所示的电路，当开关S闭合后，电路正常工作，电流表指针偏转如图乙所示，下列关于该电路说法正确的是（ ）

A．若测量前指针在零刻线偏右，则测量结果比实际值偏大
B．此时电流表的示数为1.3A
C．灯L1与L2的连接方式是串联
D．电流表测的是通过灯L1的电流
18．将两节相同的干电池与两只小灯泡，按如图所示的四种方式连接，其中不能使两只小灯泡都发光的是（ ）
A． B．
C． D．
19．下列物品常温下属于导体的是（ ）
A．玻璃板B．陶瓷碗C．橡胶鞋D．金属勺
20．下列说法中正确的是（ ）
A．电路中只要有电源，就会有电流
B．水壶里的水烧开时，水蒸气把壶盖顶起，机械能转化为内能
C．用锯条锯木板时，锯条发热，锯条的内能减小
D．糖放入水中，过一段时间后整杯水都变甜了，表明分子在不停地做无规则运动
21．下列出现在小明生活中的物理数据最接近实际的是（ ）
A．电梯把小明从1楼载上2楼做功约0J
B．电子计算器正常工作的电流约1.5A
C．小明正常上楼的功率约为100W
D．汽油机的效率约为60%
22．在下列的选项中，通过做功实现物体内能改变的是（ ）
A．在炎热的夏天，在啤酒中放入一些冰块，啤酒变凉
B．行驶的汽车，轮胎会变热
C．太阳能热水器水箱中的水被晒热
D．用嘴对着手心吹气，手心变暖
23．如图所示，用甲、乙两个滑轮组在相同时间分别将A、B物体匀速提升相同高度，已知动滑轮的重力G甲A．两滑轮组绳端移动的距离相等B．甲滑轮组的有用功比乙的少
C．甲滑轮组的总功率比乙的大D．A物体受到的重力比B物体大
24．下列工具如图所示使用时，属于费力杠杆的是（ ）
A．瓶盖起子B．钳子
C．食品夹D．螺丝刀
25．如图所示，斜面长3m，高1m，用平行于斜面F=10N的拉力，将重24N铝块从底端匀速拉到顶端（不计空气阻力）。下列说法正确的是（ ）
A．拉力做功为24JB．有用功为30J
C．物体受到的摩擦力为2ND．斜面的机械效率是60%
26．如图所示，在粗糙的水平台面上，一轻质弹簧左端固定，右端连接一滑块，O点是弹簧保持原长时滑块的位置。开始时用力推滑块将弹簧压缩到A位置后，松手释放滑块，B点是滑块所能滑到的最右端，AO＞OB，滑块从A位置滑到B位置过程中（此题中滑块到达某一位置是指滑块中心到达该位置上方）：
①速度最快的位置在AO之间
②小球从A点运动到O的过程中所受弹力方向向右，速度不断增加
③弹簧弹性势能最大的位置在B点
④物体在O点的左侧和右侧运动，弹簧对滑块的弹力方向相反
⑤小球从A点运动到O的过程中弹簧弹性势能全部转化为滑块的动能
以上说法中正确的有（ ）
A．①③B．①④C．③④D．②⑤
27．2022年第24届冬季奥林匹克运动会在我国举行，某运动员在高山滑雪项目比赛过程中的运动轨迹如图所示（a→b→c→d→e→f），c点和e点高度相等。下列说法正确的是（ ）
A．运动员a点和d点机械能相等
B．运动员从b点到d点，动能全部转化为重力势能
C．运动员在d点时的动能为零
D．运动员在c点的动能大于e点的动能
28．某种电子测温枪靠近被测者额头，闭合测温开关S1，只有热敏电阻R工作。测温枪的显示屏显示被测者温度；在环境光线较暗看不清示数时，再闭合开关S2，显示屏补光灯泡L发光：在测温开关S1断开时闭合开关S2，灯泡L不发光。关于热敏电阻R与补光灯泡L在电路中的连接方式，图中的电路符合要求的是（ ）
A．B．
C．D．
29．如图所示，当开关闭合时，电流表A1、A2、A3的示数分别为1.5A、0.6A和1A，以下选项正确的是（ ）
＋
A．灯L1、L2、L3串联B．通过灯L2的电流是0.1A
C．通过灯L1的电流是0.4AD．通过灯L3的电流是0.5A
30．小帆在老师指导下，用如图所示的同一个实验装置分别加热100g的甲、乙两种液体（其中一种是水），用测得的数据绘制了温度随时间变化图像如图，乙从20℃加热至沸腾刚好消耗了4g酒精（）。若单位时间内甲吸收的热量与乙吸收的热量相等，，则下列说法中正确的是（ ）
A．
B．乙的吸热能力大于甲的吸热能力
C．0~8min乙吸收的热量为
D．该酒精灯的加热效率为28%
31．一只木箱放在水平地面上，地面上各处粗糙程度相同。对木箱施加一个方向不变的水平推力F（如图甲）；F的大小与时间t的关系、木箱的运动速度v与时间t的关系图像如图乙所示。以下说法正确的是（ ）
①在第一个2s内木箱所受摩擦力为1N
②在第二个2s内木箱所受摩擦力为3N
③在第一个2s内推力F对木箱所做的功为2J
④在第三个2s内推力F对木箱做功的功率为8W
A．①②B．①③C．②④D．①④
32．如图甲所示，将一个带孔的金属球和一根弹簧套在铁架台的金属杆上，现将小球提到A点后松手，小球的高度随时间变化情况如图乙所示，下列说法正确的是（ ）
A．弹簧的原长为50cm
B．0～t1过程中，小球的动能先增大后减小
C．0～t1过程中，小球的减少的机械能等于弹簧增加的弹性势能
D．小球在t1时刻的动能大于在t2时刻的动能
二、多选题
33．如图所示电路，电源电压为6V且保持不变，定值电阻，，滑动变阻器R3的最大阻值为30Ω。下列说法正确的是（ ）
A．闭合开关S1、S2、S3，电流表的示数为0.2A
B．闭合开关S1、S2、S3，通过R1和R2的电流之比为1∶2
C．只闭合开关S1，R3的滑片由a端移动到b端的过程中，电流表和电压表的示数均变小
D．只闭合开关S1，R3的滑片由a端移动到b端的过程中，电压表示数的变化范围是
34．将图中两杯水混合，直至达到热平衡（不考虑热损失）。下列有关说法正确的是（ ）
A．混合前b杯中的水温度高，含有的热量更多
B．发生热传递时，温度从内能多的物体转移到内能少的物体
C．此过程中水的比热容保持不变
D．达到热平衡时温水的温度为40℃
35．在如图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右移动时，不变的是（ ）
A．电压表V示数
B．电流表A1示数
C．电流表A示数
D．电压表V示数与电流表A1示数的比值
36．将定值电阻R1、滑动变阻器R2、电压表、电流表和电压恒定的电源按图1所示连接电路。移动滑动变阻器的滑片，不断改变电压表和电流表的示数，并利用所得数据绘制出如图2所示的图象。由上述信息可得（ ）
A．电源两端的电压大小
B．定值电阻R1的阻值大小
C．电路中通过的最大电流大小
D．滑动变阻器R2的最大阻值大小
37．如图所示是某款电子握力器的内部结构。电源电压不变，滑动变阻器b端固定在绝缘底座上，手柄A与变阻器滑片固定在一起，同步运动，握力为零时，滑片处于a端。力量计由一个电表改装而成，使用时，先闭合开关S，再用手握住手柄，A柄向下运动压缩弹簧，握力就显示在力量计表盘上。下列的说法中正确的是（ ）
A．力量计是用电压表改装而成的
B．握力越大灯泡越亮，力量计的示数越大
C．改装成的力量计的零刻度线不是原电流表的零刻度线
D．握力越大，弹簧的长度越长
38．如图所示是一个自动体重测试仪的工作原理图，CB部分为导体，BA部分为绝缘体，下列有关说法中正确的是（ ）
A．体重显示表是用电压表改装成的
B．体重测试仪电路由于缺少开关，始终处于通路
C．体重测试仪所测体重越大，电路中的电流越大
D．体重越大，体重显示表的示数越大
39．下表中有几种物质的比热容，小张同学根据提供的数据得出了四个结论，其中正确的是（ ）
A．一杯水比一桶煤油的比热容小
B．液体的比热容一定比固体的比热容大
C．水吸收或放出热量的本领较强，常用作冷却剂
D．比热容是物质自身的性质之一，与物质的质量、吸收或放出热量、温度的变化无关
40．物理陈老师亲自做实验，他将定值电阻R、滑动变阻器R1、电压表、电流表和电压恒定的电源按图甲所示连接电路。他移动滑动变阻器的滑片，不断改变电压表和电流表的示数，并利用所得数据绘制出如图乙所示的图象。请你根据上述信息运用所学知识，判断下列说法正确的是（ ）
A．这是探究电流与电压关系的实验
B．可以得知定值电阻R的阻值是7.5Ω
C．可以得知滑动变阻器R1的最大阻值大小
D．可以得知电源两端的电压大小
41．如图所示是某地下停车场烟雾报警器的简化原理图。电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的增大而增大，当电路中的电流值达到设定数值时报警器开始报警。下列说法正确的是（ ）
A．有烟雾时，光敏电阻R的阻值变小，电流表示数变大，达到设定值时，报警器开始报警
B．有烟雾时，光敏电阻R的阻值变小，电压表示数变大
C．要使报警器在浓度更低的烟雾下报警，应换电压更大的电源
D．要使报警器在浓度更低的烟雾下报警，R0应选用阻值更大的定值电阻
42．如图所示，电源电压不变，、为定值电阻，，当滑动变阻器的滑片向右滑动到某一位置时，电压表示数的变化量为，电流表示数变化量为，则（ ）
A．电压表和电流表的示数之比不变B．电压表和电流表的示数之比变小
C．的阻值D．滑片向右滑动时，电压表示数变大
43．测温模拟电路如图甲所示，温度计由量程为0~3V的电压表改装而成，电源电压U为6V，R的阻值为40Ω，热敏电阻的阻值Rt随温度t变化的关系如图乙所示。则当开关S闭合后（ ）
A．此电路可测量的最高温度为50℃
B．温度计的0℃应标在电压表零刻度处
C．若只增大电源电压U，电路可测量的最高温度将减小
D．若只增大R，电路可测量的最高温度将增大
44．如图所示的电路中在S闭合后，下列各种情况中正确的是（ ）
A．如果甲、乙、丙是电压表，当S1闭合后
B．如果甲是电压表，乙、丙是电流表，S1断开形成并联电路
C．电路中甲表和乙表可以同时是电流表
D．如果电路是R1、R2的并联电路，则乙表的示数大于丙表的示数
45．用同一个加热装置分别给质量相同的甲种液体和水加热，它们的温度随时间的变化关系如图像所示，则下列说法正确的是（ ）
A．加热相同的时间，甲种液体吸收热量比水吸收热量多
B．甲种液体和水升高相同的温度，水吸收热量较多
C．甲种液体与水的比热容之比为1：2
D．甲种液体的比热容为1.4×103J/（kg•℃）几种物质的比热容/[J·（kg·°C'〕-1]
水
4.2×103
铁
0.46×103
酒精
2.4×103
铜
0.39×103
煤油
2.1×103
干泥土
0.54×103
冰
2.1×103
水银
0.14×103
参考答案
1．B
【详解】图①：导线都接在了滑动变阻器下面两个接线柱上，此时滑动变阻器相当于一个定值电阻，所以滑片移动时灯泡亮度不变；图②：滑片向左移动时，滑动变阻器接入电路的电阻变大，由欧姆定律可知，电路电流变小，灯泡变暗；图③：滑片向左移动时，滑动变阻器接入电路的电阻变大，由欧姆定律可知，电路电流变小，灯泡变暗；图④：滑片向左移动时，滑动变阻器接入电路的电阻变小，由欧姆定律可知，电路电流变大，灯泡变亮。综上分析，当滑片向左移，灯变暗的是图②、图③，故B符合题意，ACD不符合题意。
故选B。
2．ABC
【详解】AB．电阻是导体本身的属性，大小与电压、电流无关，加大金属丝两端的电压、减小通过金属丝的电流均不能增大金属丝的电阻。故AB符合题意；
CD．在其他情况都相同的情况下，长度越大、横截面积越小，导体的电阻越大。减小导体长度会减小导体的电阻；将导体拉长时，增大了长度的同时减小了横截面积，导体的电阻会变大。故C符合题意，D不符合题意。
故选ABC。
3．C
【详解】A．由图知，滑动变阻器接左上与左下两个接线柱，当滑片向左移动时，接入电路的电阻丝长度变短，接入电路的阻值变小，故A不符合题意；
B．由图知，滑动变阻器接右上与左下两个接线柱，当滑片向左滑动时，电阻丝接入电路的长度变短，滑动变阻器接入电路的阻值变小，故B不符合题意；
C．由图知，滑动变阻器接左上与右下两个接线柱，当滑片向左移动时，接入电路的电阻丝变长，接入电路的阻值变大，故C符合题意；
D．由图知，滑动变阻器同时接下面两个接线柱，滑动变阻器被接成了定值电阻，当滑片向左滑动时，接入电路的阻值不变，故D不符合题意。
故选C。
4．D
【详解】由图可知，开关S闭合后，两灯泡并联，电流表A1测量干路电流，电流表A2测量灯泡L2的电流，根据并联电路电流特点可得，通过L1的电流是
I1=I-I2=1.8A-0.52A=1.28A
故D符合题意，ABC不符合题意。
故选D。
5．C
【详解】A．由图象可知，乙的I-U图线是曲线，说明乙的电流与电压不成正比，所以乙不是定值电阻，故A错误；
B．将甲、乙分别接在3V的电源两端，由图象可知，通过甲、乙的电流相等，都是为0.6A，故B错误；
C．并联电路中各支路两端电压相等，所以把甲、乙并联在2V的电源两端时，它们的电压都为2V，由图象可知，此时通过甲的电流为0.4A，通过乙的电流为0.2A，则干路电流为
I=I甲+I乙=0.4A+0.2A=0.6A
故C正确；
D．若把两用电器串联接在电路中，根据串联电路的电流处处相等特点可知通过甲、乙用电器的电流相等，故D错误。
故选C。
6．C
【详解】汽油机一个工作循环有四个冲程，分别是吸气、压缩、做功和排气冲程，在四冲程内燃机工作过程中有两个冲程存在能量转化：一个是压缩冲程，将机械能转化为内能；另一个是做功冲程，将内能转化为机械能。气步枪是靠枪机储气装置内的高压气体击发弹丸，此过程中内能转化为机械能，其能量转化与汽油机做功冲程中相同。
故选C。
7．D
【详解】当问天实验舱加速上升时，问天实验舱的质量不变，高度增大，速度增大，因此，动能增大，重力势能增大，故D符合题意，ABC不符合题意。
故选D。
8．B
【详解】由图知，两个滑轮组承担重物绳子的段数n1＝2，n2＝3，不计绳重和摩擦，绳端拉力相等，提升同一物体，根据可知
G动1＝2F-G
G动2＝3F-G
所以
G动1＜G动2
将同一物体提升相同高度，由W有＝Gh知有用功相等；G动1＜G动2，由W额＝G动h知，第1个滑轮组克服动滑轮重力所做的额外功较小，总功较小，所以其有用功在总功中所占比例较大，即第1个滑轮组的机械效率较大，η1＞η2。
故选B。
9．A
【详解】当开关S闭合，甲、乙两表为电压表时，等效电路图如下图所示：
由上图可知：两电阻串联，甲测电源的电压，乙测R2两端的电压；则：电源电压，，根据串联电路的总电压等于各用电器两端的电压之和可得，R1两端的电压
根据串联电路各处的电流相等和可得，两电阻之比
当开关S断开，甲、乙两表为电流表时，等效电路图如下图所示：
由上图可知：两电阻并联，甲测通过R2的电流；乙测干路电流，由于并联电路各支路两端的电压相等，则根据可得
两电流表的示数之比
故A符合题意，BCD不符合题意。
故选A。
10．A
【详解】已知
当滑动变阻器的滑片位于A端时，电流表的示数为
当滑动变阻器的滑片位于B端时，电流表的示数为
故A符合题意，BCD不符合题意。
故选A。
11．A
【详解】由图知，两电阻串联，电压表V2测R1的电压，电压表V1测滑片右侧电阻丝的电压，电流表测电路中的电流。
A．滑片P向左移动时，滑片右侧电阻丝的阻值变大，电路中电流不变，根据可知，电压表V1示数变大，故A正确；
B．因电压表V1接在滑片上，且电压表内阻很大，故电流从变阻器的全部电阻丝流过，再经R1回到电源负极，滑片移动，电路的总电阻不变，由可知，电路中的电流不变，即电流表A示数不变，故B错误；
C．因电路中电流不变，根据可知，R1两端的电压不变，即电压表V2示数不变，故C错误；
D．由欧姆定律可知，电压表V2与电流表A示数的比值等于定值电阻R1的阻值，所以该比值不变，故D错误。
故选A。
12．C
【详解】电压表V1测量的是电源电压，选的是0～15V的量程，分度值为0.5A，根据指针位置，读数为6V；电压表V2测量的是R2电压，选的是0～3V的量程，分度值为0.1V，根据指针位置，读数为1.2V；根据串联电路的电压关系，可求R1的电压为
故C符合题意，ABD不符合题意。
故选C。
13．B
【详解】A．一名普通中学生做一次引体向上，克服重力做功约为
W=Gh=mgh=50kg×10N/kg×0.4m= 200J
故A错误；
B．中学生的体重约500N，一层楼的高度约为3m，从一楼到二楼的时间约为10s，正常上楼的功率约为
故B正确；
C．人体安全电压为不高于36V，故C错误；
D．一只荧光灯的功率约为40W，正常工作的电流约为
故D错误。
故选B。
14．C
【详解】A．滑片与金属杆之间是通过导体接通的，故A错误；
B．陶瓷和线圈之间是绝缘的，故B错误；
C．因为线圈上有绝缘皮，所以线圈之间是绝缘的，故C正确；
D．同时使用四个接线柱中的两个接入电路来改变电阻，且需要一上一下的连接，所以共有4种不同接法，故D错误。
故选C。
15．D
【详解】A．闭合S1、S2，两灯并联，电流表测L1的电流，电压表测L2的电压，开关S1在干路，故L2没有被短路，故A正确，不符合题意；
B．因两灯泡并联，并联电路各支路两端的电压都相同，故电压表能测量L1两端的电压，故B正确，不符合题意；
C．因两灯泡并联，各支路可独立工作、互不影响，故取下L1时，L2能发光，故C正确，不符合题意；
D．开关S2与L2串联，只断开开关S2时，电压表无法与电源的两极接通，所以电压表无示数，故D错误，符合题意。
故选D。
16．B
【详解】由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2，测L2支路的电流，则干路电流I=0.9A，通过L2的电流I2=0.5A，因为并联电路中干路电流等于各支路电流之和，所以通过L1的电流
I1=I-I2=0.9A-0.5A=0.4A
故ACD错误，B正确。
故选B。
17．A
【详解】A．若测量前指针在零刻线偏右，相当于在测量前电流表已有一定的示数，则使用这个电流表测量电流时，测量结果比实际值大，故A正确；
B．由图可知，电流表所选量程为0~0.6A，分度值为0.02A，由指针位置可知，此时电流表的示数为0.26A，故B错误；
C．由图可知，电路中有两条电流的路径，因此，两灯是并联的，故C错误；
D．由图可知，电流表测的是通过灯L2的电流，故D错误。
故选A。
18．【详解】AB．由于电流从灯泡的顶端流入，从灯泡金属边缘流出，所以两个灯泡串联在电路中，两只小灯泡都能发光，故AB不符合题意；
C．由于电流从灯泡的顶端流入，从灯泡金属边缘流出，所以两个灯泡并联在电路中，两只小灯泡都能发光，故C不符合题意；
D．由于电流从左边的灯泡的金属边缘流入，从灯泡顶端流出，电流到右边的灯泡，不经过灯泡中的灯丝，所以右边的灯泡不发光，故D符合题意。
故选D。
19．D
【详解】通常情况下，金属勺容易导电，属于导体；陶瓷碗、玻璃板、橡胶鞋不容易导电，属于绝缘体。故D正确，ABC错误。
故选D。
20．D
【详解】A．电路中有电源，且电路是闭合回路，才会有电流，故A错误；
B．水壶里的水烧开时，水蒸气把壶盖顶起，水蒸气的内能转化为壶盖的机械能，故B错误；
C．用锯条锯木板时，锯条发热，锯条克服摩擦力做功，机械能转化为内能，锯条的内能增加，故C错误；
D．糖放入水中，糖分子扩散到水中，过一段时间后整杯水都变甜了，表明分子在不停地做无规则运动，故D正确。
故选D。
21．C
【详解】A．中学生的体重约500N，从1楼上2楼上升高度大约3m，电梯克服小明重力做功
W=Fs=500N×3m=1500J
故A不符合实际；
B．电子计算器正常工作的电流约150μA，故B不符合实际；
C．根据功率的公式可知
一个中学生的平均体重约500N，每层楼的高度约为3m，从一楼到三楼约为6m，爬楼的时间大约为30s，代入计算可得，他爬楼的功率约为100W，故C符合实际；
D．汽油机的效率约20%~35%，故D不符合实际。
故选C。
22．B
【详解】A．在啤酒中放入一些冰块，啤酒变凉，冰块从啤酒吸收热量，使啤酒的内能减少温度降低，是利用热传递改变物体的内能，故A不符合题意；
B．汽车在行驶过程中，克服摩擦做功，使轮胎的内能增加、温度升高，是利用做功改变物体内能的，故B符合题意；
C．太阳能热水器水箱中的水从太阳吸收热量，内能增加、温度升高，是利用热传递改变物体的内能，故C不符合题意；
D．用嘴对着手心吹气，手心吸收热量，温度升高，内能增大，是利用热传递改变物体内能的，故D不符合题意。
故选B。
23．B
【详解】A．将A、B物体匀速提升相同高度，由图可知，滑轮组绳子的有效股数分别为
n甲=3，n乙=2
则绳端移动的距离
s甲=3h，s乙=2h
所以两滑轮组绳端移动的距离不相等，故A错误；
BD．忽略绳重和摩擦，由
可得物体的重力
动滑轮的重力
G甲滑轮组的机械效率
η甲<η乙
可知AB的重力
GA即A物体受到的重力比B物体小，物体上升的高度相同，根据W有=Gh可知，甲滑轮组的有用功比乙的少，故B正确，D错误；
C．动滑轮的重力
G甲且动滑轮升高的高度相同，根据W额=G动h可知，甲滑轮组的额外功比乙的额外功少，由B项解答可知
W有甲所以甲滑轮组的总功比乙的总功少，已知时间相同，由可知，甲滑轮组的总功率比乙的小，故C错误。
故选B。
24．C
【详解】A．瓶盖起子在使用过程中，动力臂大于阻力臂，属于省力杠杆，故A不符合题意；
B．钳子在使用过程中，动力臂大于阻力臂，属于省力杠杆，故B不符合题意；
C．食品夹在使用过程中，动力臂小于阻力臂，是费力杠杆，故C符合题意；
D．螺丝刀起钉子时，动力臂大于阻力臂，属于省力杠杆，故D不符合题意。
故选C。
25．C
【详解】A．拉力做的总功为
故A错误；
B．有用功
故B错误；
C．额外功为
由
可得，物体受到的摩擦力
故C正确；
D．斜面的机械效率为
故D错误。
故选C。
26．B
【详解】①②金属滑块从A运动到O的过程中，因弹簧处于压缩状态而对滑块有水平向右的弹力，开始时，弹力大于摩擦力，滑块做加速运动；当弹力等于摩擦力时，滑块的速度最大；继续运动到O的过程中，弹力小于摩擦力，滑块做减速运动；滑块从O运动到B的过程中，因弹簧处于伸长状态而对滑块有水平向左的弹力，则滑块的速度不断减小，所以速度最大点在AO之间，故①正确、②错误；
③O点是弹簧保持原长时滑块的位置，已知
所以弹簧在A点的形变量最大，弹簧对物体弹力最大的位置在A点，故③错误；
④物体在O点的左侧，弹力水平向右，物体在O点的右侧，弹力水平向左，故④正确；
⑤小球从A点运动到O的过程中，由于克服摩擦做功，弹簧弹性势能一部分转化为滑块的动能，一部分转化为内能，故⑤错误。
故选B。
27．D
【详解】A．由于运动员在运动过程中，克服摩擦力做功，使得机械能逐渐减小，所以运动员a点和d点机械能不相等，故A错误；
B．运动员从b点到d点，克服摩擦做功，一部分动能转化为内能，动能没有全部转化为重力势能，故B错误；
C．运动员在d点时有一定的水平速度，所以动能不为零，故C错误；
D．运动员在c点和e点高度相同，重力势能相同，由于要克服摩擦力做功，所以运动员在c点的速度大于e点的速度，故在c点的动能大于e点的动能，故D正确。
故选D。
28．C
【详解】由题意可知，灯泡L和热敏电阻R并联，S1在干路上，S2在灯泡L的支路上。
A．图中灯泡与热敏电阻R串联，故A不符合题意；
B．关S1断开时，闭合开关S2，灯泡L发光，故B不符合题意；
C．闭合温控开关S1，只有热敏电阻R工作，再闭合开关S2，灯泡L发光，开关S1断开时闭合开关S2，灯泡L不发光，故C符合题意；
D．由图可知，只闭合测温开关S1，灯泡和热敏电阻R都工作，故D不符合题意。
故选C。
29．B
【详解】A．由电路图可知，该电路中的电流路径有3条，所以三个灯泡为并联，故A错误；
BCD．由电路图可知，电流表A1测干路电流，电流表A2测流过灯L1与L2的电流，电流表A3测L2与L3的电流，所以通过灯L1的电流
I1=IA1-IA3=1.5A-1A=0.5A
通过灯L2的电流
I2=IA2-I1=0.6A-0.5A=0.1A
通过灯L3的电流
I3=IA1-IA2=1.5A-0.6A=0.9A
故B正确，CD错误。
故选B。
30．C
【详解】ABC．由图乙知，甲从20℃加热至沸腾用时8min，乙从20℃加热至沸腾用时10min。升高相同温度，甲所需时间长，需要吸收的热量多，那么甲的吸热能力更强，则甲是水，甲从20℃升温至100℃，需要吸收的热量
Q吸=c水m(t-t0)=4.2×103J/(kg⋅℃)×0.1kg×(100℃-20℃)=3.36×104J
两种液体在相同时间吸收的热量相同，那么乙在8min内吸收的热量为3.36×104J。乙从20℃升温至100℃，所需时间为4min，吸收的热量
那么乙的比热容
故AB错误，C正确；
D．乙从20℃加热至沸腾，所需时间为10min，吸收的热量
消耗的酒精放出的热量
Q放=m酒精q酒精=0.004kg×3×107J/kg=1.2×105J
那么酒精灯的加热效率
故D错误。
故选C。
31．D
【详解】①③在第一个2s内，由速度v与时间t的关系图像知木箱没有运动，此时木箱水平方向受推力和静摩擦力，结合F的大小与时间t的关系图像和二力平衡条件得木箱所受摩擦力为1N，由于木箱没有运动，所以推力F对木箱所做的功为0，①说法正确，③说法错误；
④在第三个2s内，由速度v与时间t的关系图像知木箱做匀速直线运动，此时木箱水平方向受推力和摩擦力，结合F的大小与时间t的关系图像和二力平衡条件得木箱所受滑动摩擦力等于推力，为2N，此段时间推力F对木箱做功的功率为
④说法正确；
②在第二个2s内，由速度v与时间t的关系图像知木箱做速度增大的运动，由F的大小与时间t的关系图像知此时的推力为3N，由木箱在第三个2s内的运动分析可知，木箱匀速直线运动时受到的滑动摩擦力为2N，所以在第二个2s内木箱所受摩擦力为2N，②说法错误；
结合选项和上面的分析，故D正确，ABC错误。
故选D。
32．D
【详解】A．由图乙可知当弹力与重力平衡时，弹簧的长度为50cm，由于此时弹簧处于压缩状态，所以弹簧原来的长度应大于50cm，故A错误；
B．0～t1过程中，未接触弹簧前，小球在重力的作用下向下做加速运动；接触弹簧后，开始的弹力小于重力，小球继续做加速运动，在t1时刻，小球的重力与弹力大小相等，此时小球的动能最大，故0～t1过程中小球的动能一直增大，故B错误；
C．小球在运动的过程中，克服空气的阻力做功，一部分机械能转化为内能，所以0～t1过程中，小球的减少的机械能大于弹簧增加的弹性势能，故C错误；
D．在t1、t2两个时刻，由于能量的损失，t1时刻的速度最大，所以小球在t1时刻的动能大于在t2时刻的动能，故D正确。
故选D。
33．CD
【详解】A．闭合开关S1、S2、S3，该电路为R1和R2的并联电路，电流表测干路的电流，电压表测电源电压，由欧姆定律可知，通过R1的电流为
通过R2的电流为
由并联电路的电流特点可知，干路的电流为
即电流表的示数为0.9A，故A错误；
B．闭合开关S1、S2、S3，通过R1和R2的电流之比为
故B错误；
C．只闭合S1，该电路为R1和R3的串联电路，电流表测电路中的电流，电压表测R1两端的电压，R3的滑片由a端移动到b端的过程中，R3连入电路的阻值变大，电路的总电阻变大，利用欧姆定律可知，电源电压一定，总电阻变大，则电路的电流变小，即电流表示数变小；R1的阻值不变，由可知，R1两端的电压变小，即电压表示数变小，故C正确；
D．只闭合S1，当R3的滑片在a端时，，此时电路为R1的简单电路，则电压表的示数最大为电源电压，即6V；当R3的滑片在b端时，，电路的总电阻为
此时电路中的电流为
则R1两端的电压为
因此R3的滑片由a端移动到b端的过程中，电压表示数的变化范围是
故D正确。
故选CD。
34．CD
【详解】A．热量是热传递过程中传递能量的多少，不能说“含有”热量，故A错误；
B．发生热传递时，内能从温度高的物体转移到温度低的物体，故B错误；
C．比热容的大小与与是否吸热、放热无关，此过程中水的比热容保持不变，故C正确；
D．不考虑热损失，热水放出的热量等于冷水吸收的热量，则Q放=Q吸，即有
可得
解得t=40℃，故D正确。
故选CD。
35．ABD
【详解】由图知道，R1、R2并联，电流表A1测通过R1的电流，A测干路的电流，电压表测电源电压；
A．由于电源电压不变，所以电压表示数不变，故A符合题意；
BC．当滑动变阻器的滑片P向右移动时，变阻器连入电路的电阻变大，由知道，通过滑动变阻器的电流变小；由并联电路各支路互不影响，通过R1的电流不变，电流表A1示数不变，根据并联电路电流的规律知道，干路中的电流变小，则电流表A示数变小，故B符合题意，C不符合题意；
D．电压表V示数不变，电流表A1示数不变，则电压表V示数与电流表A1示数的比值不变，故D符合题意。
故选ABD。
36．ABC
【详解】ABC．闭合开关，电阻R1和变阻器R2串联接入电路，电流表测通过电路的电流，电压表测滑动变阻器两端的电压，由图2可知当通过电路的电流为0.1A时，滑动变阻器两端的电压为5V，串联电路总电压等于各部分电压之和，根据欧姆定律可得电源电压
U=IR1+U2=0.1A×R1+5V------①
当通过电路的电流为0.5A时，滑动变阻器两端的电压为2V，根据串联电路电压规律和欧姆定律可得电源电压
U=I′R1+U2′=0.5A×R1+2V②
由①②联立可得电源两端的电压和定值电阻R1的阻值，当滑动变阻器接入电路的电阻为0时，根据欧姆定律计算通过电路的电阻的最大电流，故ABC符合题意；
D．当滑动变阻器接入电路的阻值最大时，根据串联电路电阻规律和欧姆定律可知通过电路的电流最小，从图2看不出最小电流，所以无法求出滑动变阻器R2的最大阻值大小，故D不符合题意。
故选ABC。
37．BC
【详解】由图可知，灯泡、电表和可变电阻R串联接入电路中；
A．电压表与被测用电器并联，电流表要串联在电路中。由图可知，力量计串联在电路中，因此是电流表，故A错误；
B．握力越大，滑动变阻器接入电路电阻越小，根据欧姆定律可知，电路电流越大，故B正确；
C．滑片在a端时，弹簧没有受到压力，闭合开关，电路电流最小，此时指针的位置应是力量计的零刻度线，但电路仍有电流通过，所以力量计的零刻度线不是原电流表的零刻度线，故C正确；
D．握力越大，AB之间的距离越小，弹簧的长度就越短，故D错误。
故选BC。
38．CD
【详解】A．由电路图可知，体重显示表串联在电路中，所以体重显示表是用电流表改装成的，故A错误；
B．体重测试仪电路虽然缺少开关，但是当体重测试仪的上方无物体时，滑片位于绝缘体的位置，电路处于断路，故B错误；
C．体重测试仪所测体重越大，滑动变阻器接入电路的电阻越小，根据欧姆定律可知电路中电流越大，故C正确；
D．当测试仪所测体重越大时，杠杆的左端下降、右端上升，滑片上移，滑动变阻器接入电路的电阻变小，根据可知，电路中的电流变大，即体重显示表的示数越大，故D正确。
故选CD。
39．CD
【详解】A．由表格数据知，水的比热容大于煤油的比热容，而物质比热容的大小与其质量无关，所以一杯水的比热容比一桶煤油的大，故A错误；
B．由表格数据知，液体的比热容一般比固态的大，但在常温常压下水银是液体，其比热容比铁、铜和干泥土的都小，所以液体的比热容不一定比固体的大，故B错误；
C．水的比热容较大，与质量相同的其它物质相比，在吸收相同热量时，温度升高不明显，所以常用作冷却剂，故C正确；
D．比热容是物质自身的性质之一，与物质的种类有关，与物质的质量、吸收或放出热量、温度的变化无关，故D正确。
故选CD。
40．BD
【详解】A．根据控制变量法的思想，要探究电流与电压关系，应该控制导体的电阻保持不变，改变导体两端的电压进行实验，而题中电压表测量的是滑动变阻器R1两端的电压，而滑动变阻器R1的电阻一直是改变的，故A错误；
BD．图甲中的电路属于串联电路，定值电阻R和滑动变阻器R1串联，电压表测量的是滑动变阻器R1两端的电压，电流表测量的是电路中的电流，设电源电压为U，由图乙知，当电流为0.1A时，滑动变阻器R1两端的电压为5V，根据串联电路电压规律和欧姆定理得
当电流为0.5A时，滑动变阻器R1两端的电压为2V，根据串联电路电压规律和欧姆定理得
联立以上两个等式得
R＝7.5Ω，U＝5.75V
故BD正确；
C．由图乙中无法得知滑动变阻器阻值最大端的确切数据，所以无法得出滑动变阻器R1的最大阻值，故C错误。
故选BD。
41．AC
【详解】A．由电路图可知，电路为定值电阻R0和光敏电阻R的串联电路，光敏电阻R的阻值随光照强度的增大而增大，所以有烟雾时，光敏电阻R的阻值变小，电路中的电流变大，电流表示数变大，达到设定值时，报警器开始报警，故A正确；
B．由电路图可知，电压表测量光敏电阻两端的电压，有烟雾时，光敏电阻R的阻值变小，根据串联电路分压特点，它两端的电压变小，电压表示数变小，故B错误；
CD．要使报警器在浓度更低的烟雾下报警，就要在光敏电阻的阻值较大时，达到报警器的电流设定值，根据欧姆定律可知，可通过增大总电压或减小电路总电阻来实现，故可以增大电源电压或减小定值电阻R0的阻值，故C正确，D错误。
故先AC。
42．ACD
【详解】A．闭合开关后，两个定值电阻与变阻器串联，电流表测量电路中电流，电压表V1测量两端电压。根据欧姆定律可以知道，电压表V1与电流表的示数之比等于的阻值，而是定值电阻，电阻不变。故A符合题意；
B．闭合开关后，两个定值电阻与变阻器串联，电流表测量电路中电流，电压表V2测量两端电压。根据欧姆定律可以知道，电压表V2与电流表的示数之比等于的阻值，而是变阻器，滑片向右滑动时，其连入电路中电阻变大。故B不符合题意；
CD．闭合开关后，两个定值电阻与变阻器串联，变阻器的滑片向右滑动，其连入电路的阻值变大，则电路中的电流减小，电流表的示数变化了0.5A，说明电路中的电流减小了0.5A，则两端电压减小的数值为
又知道电压表V2测量变阻器两端电压，变阻器电路中的电阻变大，根据串联电路分压原理可以知道，其两端电压增大，即变阻器两端电压增大了5V。串联电路总电压不变，且等于各个元件两端电压的和，两端电压减小了2V，变阻器两端电压增大了5V，则两端电压减小的数值为
的阻值为
故CD正确，符合题意
故选ACD。
43．CD
【详解】A．如图所示，R与热敏电阻Rt串联，电压表测Rt的电压，电压表允许最大电压为3V，即Ut=3V，R两端电压为
UR=U-Ut=6V-3V=3V
根据串联电路电流的规律及欧姆定律可得
则热敏电阻Rt的阻值为
如图所示，当时，对应的温度为30℃，故A不符合题意；
B．温度为0℃时，Rt电阻不为0，根据串联电路分压的规律，两端电压不为0，故温度计的0℃不应标在电压表零刻度处，故B不符合题意；
C．根据串联电路分压的规律，若只增大电源电压U，则相同的温度Rt分得的电压增加，电压表示数增加，Rt允许接入的电阻将减小，电路可测量的最高温度将减小，故C符合题意；
D．根据串联电路分压的规律，若只增大R，则相同的温度Rt分得的电压减小，电压表示数减小，Rt允许接入的电阻将变大，电路可测量的最高温度将增大，故D符合题意。
故选CD。
44．ABD
【详解】A．如果甲、乙、丙是电压表，当S、S1闭合后，两电阻串联；甲电压表测R2两端的电压，乙电压表测R1两端的电压，丙电压表测电源两端的电压，根据串联电路的电压规律可知，，故A正确；
B．如果甲是电压表，乙、丙电流表，S1断开时，R1与R2并联，电压表测电源两端的电压，乙电流表测干路电流，丙电流表测R1支路的电流，故B正确；
C．电路中甲表和乙表同时是电流表时，闭合开关S，电流从电源正极出发经甲、乙两电流表回到电源的负极，会造成电源短路，故C错误；
D．如果电路是并联电路，由B选项的解答可知，甲是电压表，乙、丙电流表，且S1断开，此时乙电流表测干路电流，丙电流表测R1支路的电流，由并联电路中干路电流等于各支路电流之和可知，乙表的示数大于丙表的示数，故D正确。
故选ABD。
45．BD
【详解】A．用同一个加热装置分别给质量相同的甲种液体和水加热，加热时间相同，则吸收的热量相同，因此在相同时间内，甲种液体吸收的热量等于水吸收的热量，故A错误；
B．由图可知，甲种液体和水升高相同的温度，水的加热时间更长，所以水吸收热量较多，故B正确；
CD．由图可知，加热10min，甲液体的温度变化是
水的温度变化为
由
可知，在吸收热量相同，质量相同的条件下，比热容的大小与温度变化量成反比，甲液体的比热容与水的比热容之比为
甲种液体的比热容为
故C错误，D正确。
故选BD。
