辽宁省鞍山市第二中学2022-2023学年九年级下学期开学考试物理试题（原卷版+解析版）
展开
这是一份辽宁省鞍山市第二中学2022-2023学年九年级下学期开学考试物理试题（原卷版+解析版），文件包含精品解析辽宁省鞍山市第二中学2022-2023学年九年级下学期开学考试物理试题原卷版docx、精品解析辽宁省鞍山市第二中学2022-2023学年九年级下学期开学考试物理试题解析版docx等2份试卷配套教学资源，其中试卷共42页， 欢迎下载使用。

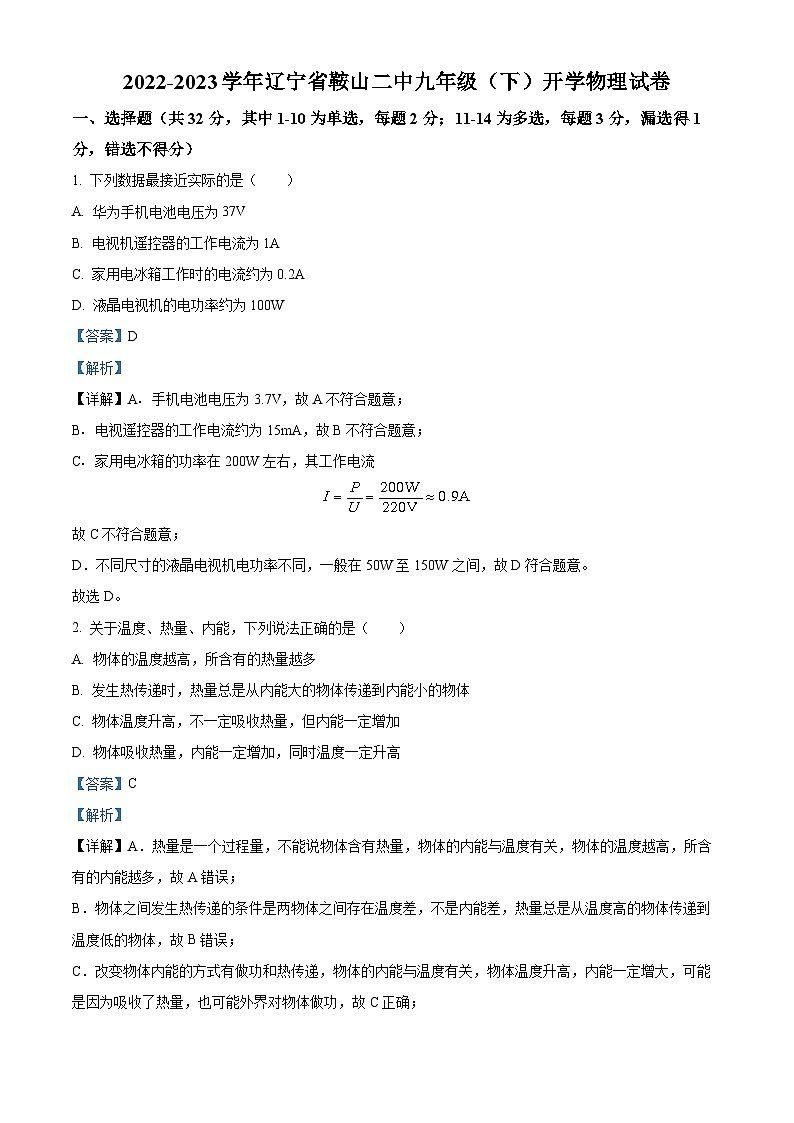

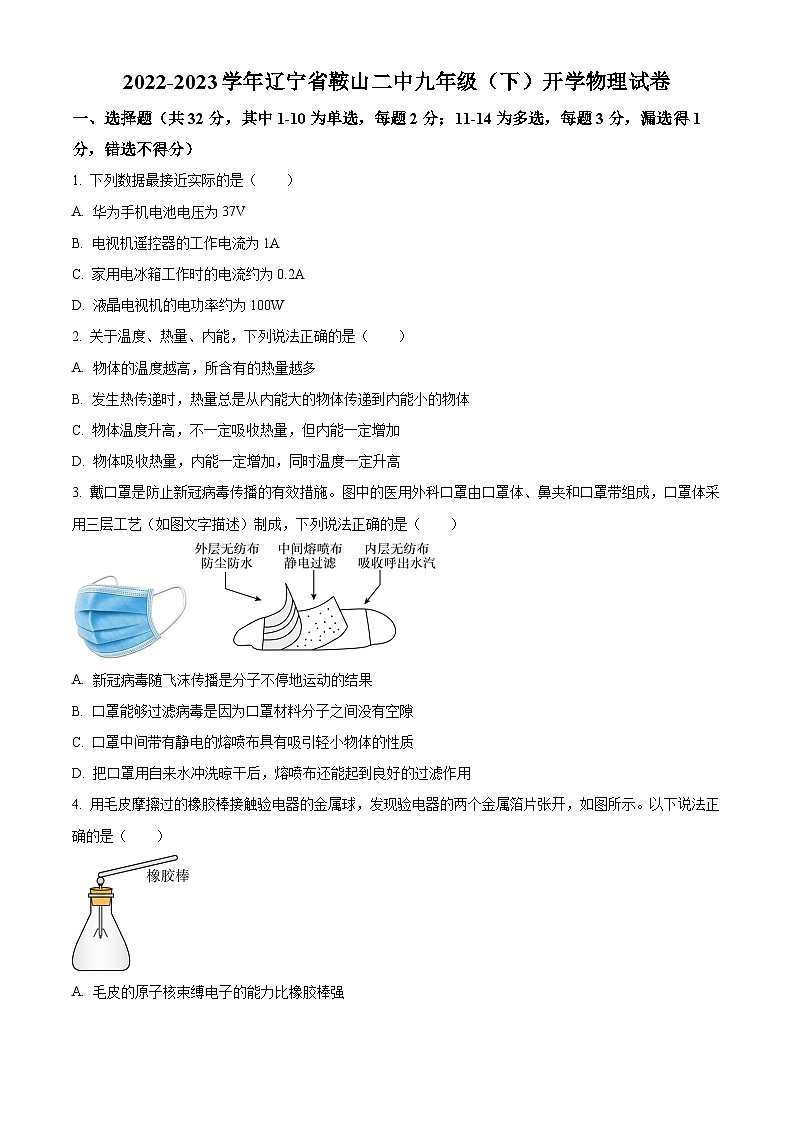

1. 下列数据最接近实际的是（ ）
A. 华为手机电池电压为37V
B. 电视机遥控器的工作电流为1A
C. 家用电冰箱工作时的电流约为0.2A
D. 液晶电视机的电功率约为100W
2. 关于温度、热量、内能，下列说法正确的是（ ）
A. 物体的温度越高，所含有的热量越多
B. 发生热传递时，热量总是从内能大的物体传递到内能小的物体
C. 物体温度升高，不一定吸收热量，但内能一定增加
D. 物体吸收热量，内能一定增加，同时温度一定升高

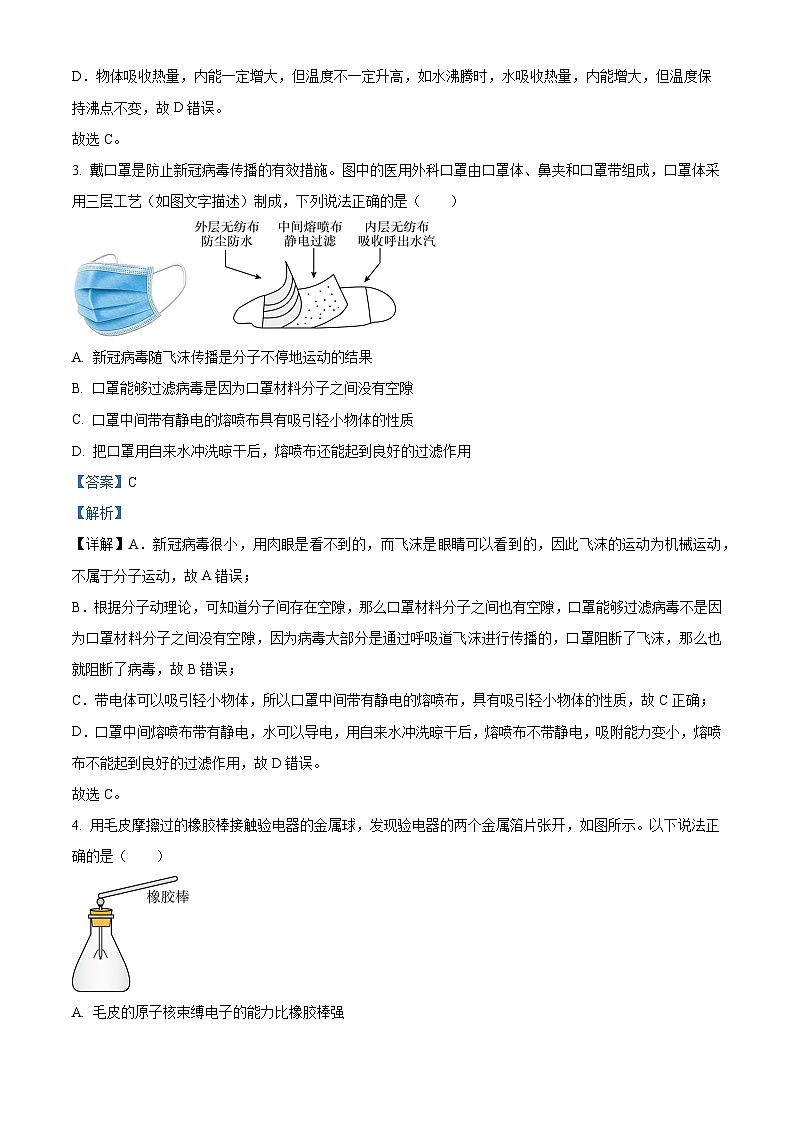

3. 戴口罩是防止新冠病毒传播的有效措施。图中的医用外科口罩由口罩体、鼻夹和口罩带组成，口罩体采用三层工艺（如图文字描述）制成，下列说法正确的是（ ）
A. 新冠病毒随飞沫传播是分子不停地运动的结果
B. 口罩能够过滤病毒是因为口罩材料分子之间没有空隙
C. 口罩中间带有静电的熔喷布具有吸引轻小物体的性质
D. 把口罩用自来水冲洗晾干后，熔喷布还能起到良好的过滤作用
4. 用毛皮摩擦过的橡胶棒接触验电器的金属球，发现验电器的两个金属箔片张开，如图所示。以下说法正确的是（ ）
A. 毛皮的原子核束缚电子的能力比橡胶棒强
B. 毛皮和橡胶棒摩擦的过程中橡胶棒失去电子
C. 验电器的金属箔片张开是因为箔片带了异种电荷
D. 橡胶棒接触验电器的金属球时电流方向从金属箔到橡胶棒
5. 关于导体和绝缘体，下列说法正确的是（ ）
A. 绝缘体不能导电的原因是内部没有电荷
B. 金属导电是因为金属内有大量可以自由移动的电子
C. 导体的导电性能很强，导体的电阻为零
D. 橡胶、玻璃、大地都属于绝缘体

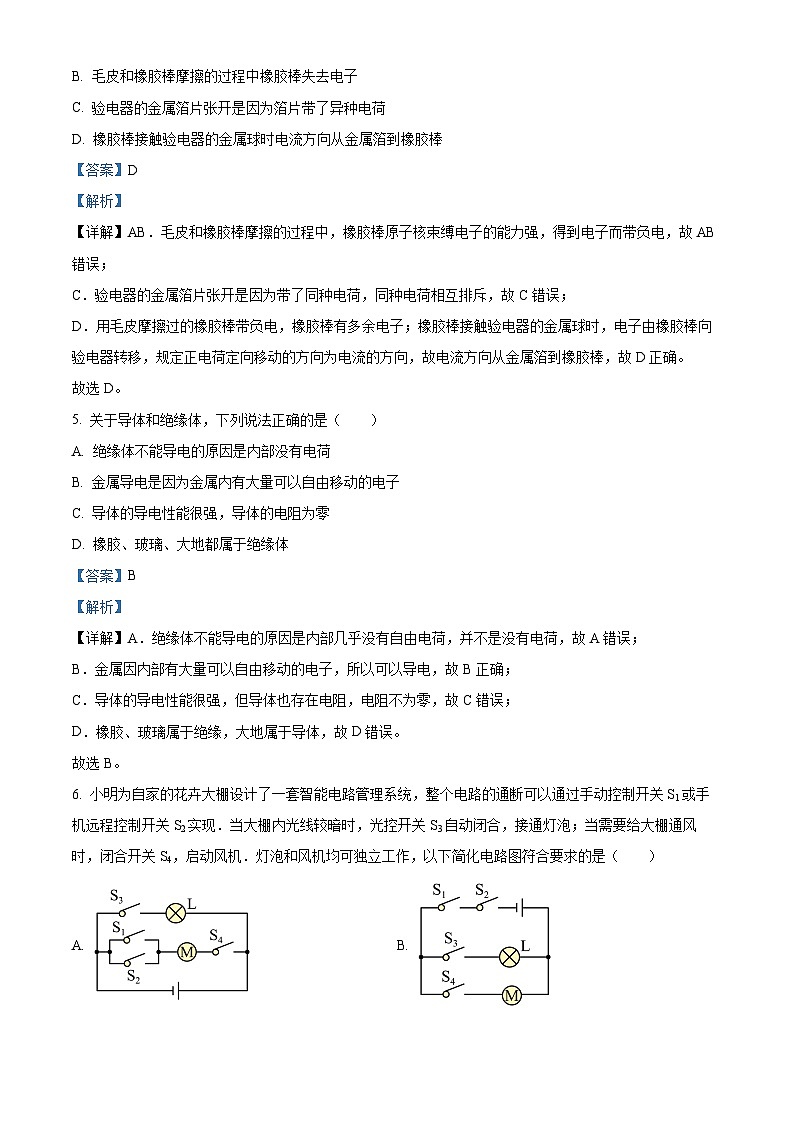

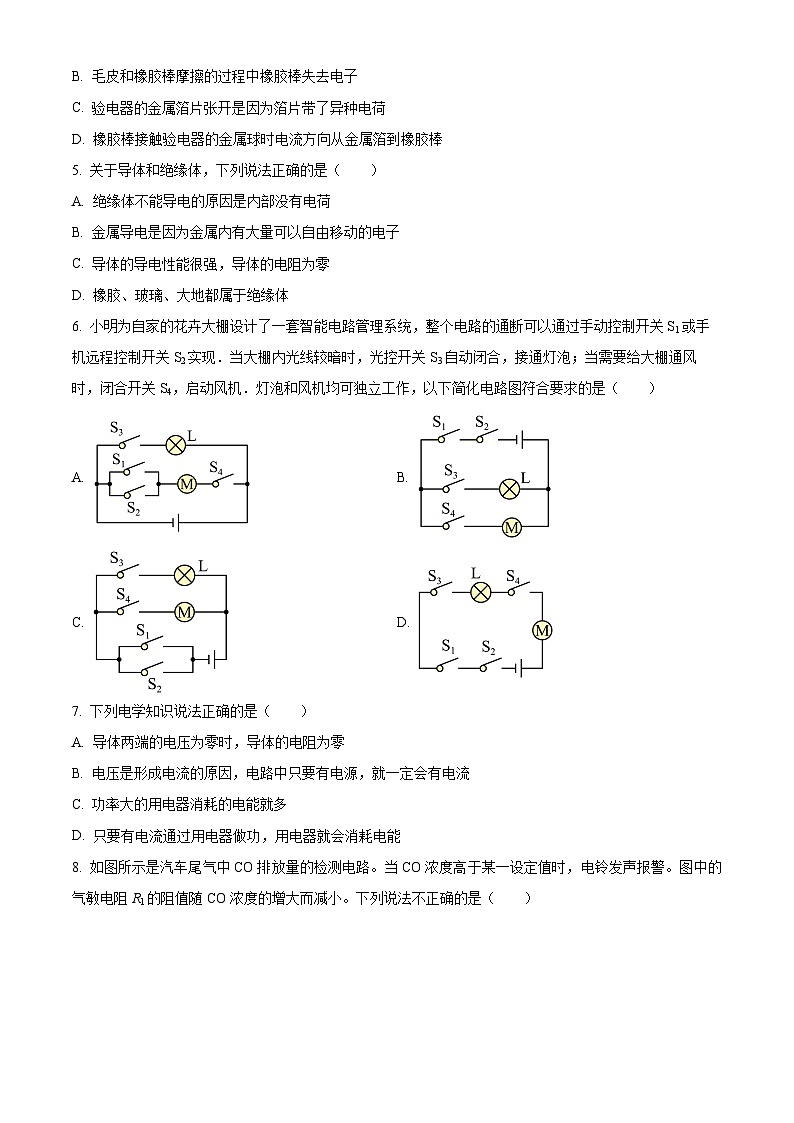

6. 小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现．当大棚内光线较暗时，光控开关S3自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S4，启动风机．灯泡和风机均可独立工作，以下简化电路图符合要求的是（ ）
A. B.
C. D.
7. 下列电学知识说法正确的是（ ）
A. 导体两端的电压为零时，导体的电阻为零
B. 电压是形成电流的原因，电路中只要有电源，就一定会有电流
C. 功率大的用电器消耗的电能就多
D. 只要有电流通过用电器做功，用电器就会消耗电能

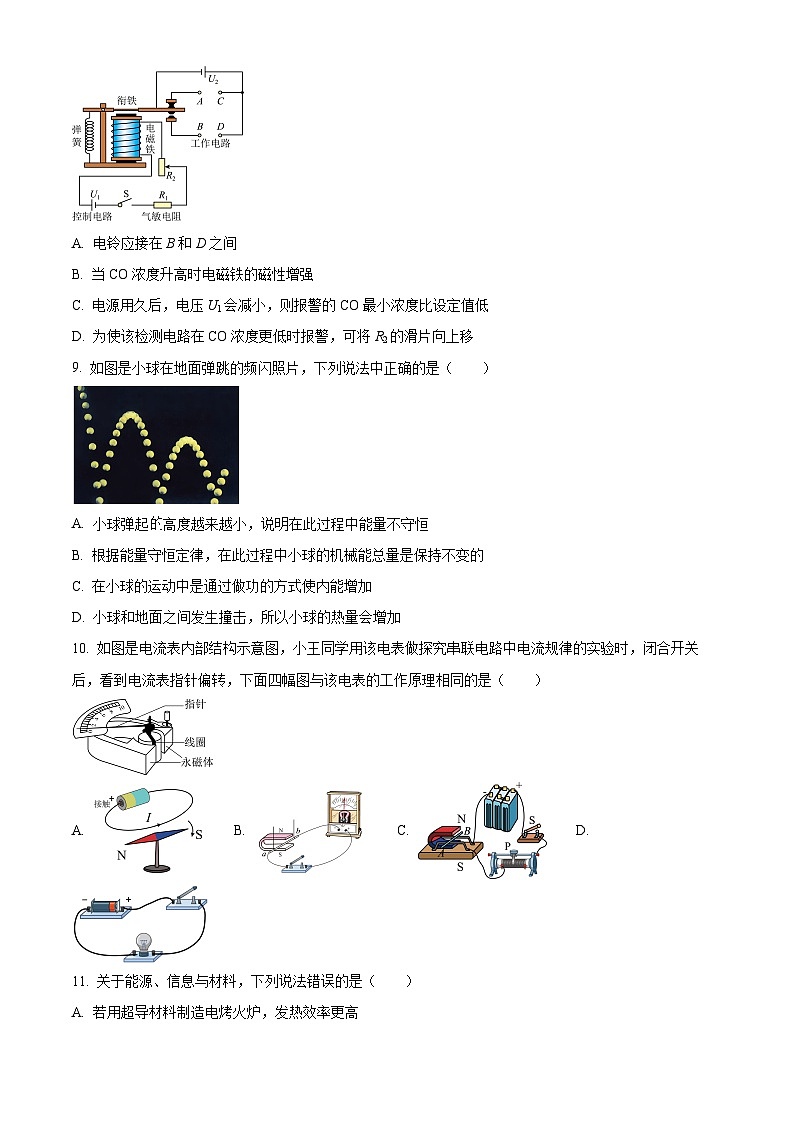

8. 如图所示是汽车尾气中CO排放量的检测电路。当CO浓度高于某一设定值时，电铃发声报警。图中的气敏电阻R1的阻值随CO浓度的增大而减小。下列说法不正确的是（ ）
A. 电铃应接在B和D之间
B. 当CO浓度升高时电磁铁的磁性增强
C. 电源用久后，电压U1会减小，则报警的CO最小浓度比设定值低
D. 为使该检测电路在CO浓度更低时报警，可将R2的滑片向上移
9. 如图是小球在地面弹跳的频闪照片，下列说法中正确的是（ ）
A. 小球弹起高度越来越小，说明在此过程中能量不守恒
B. 根据能量守恒定律，在此过程中小球的机械能总量是保持不变的
C. 在小球的运动中是通过做功的方式使内能增加
D. 小球和地面之间发生撞击，所以小球的热量会增加
10. 如图是电流表内部结构示意图，小王同学用该电表做探究串联电路中电流规律的实验时，闭合开关后，看到电流表指针偏转，下面四幅图与该电表的工作原理相同的是（ ）
A. B. C. D.
11. 关于能源、信息与材料，下列说法错误的是（ ）
A. 若用超导材料制造电烤火炉，发热效率更高
B. 5G和4G通讯信号的电磁波在真空中传播的速度相等
C. 太阳内部时刻都在发生核裂变，太阳能和核能都属于可再生能源
D. 光纤通信是利用激光在光导纤维中的直线传播来传递信息的
12. 关于热值和热机，下列说法不正确的是（ ）
A. 燃料不完全燃烧时放出热量较少，所以其热值将减小
B. 柴油机吸气冲程只吸入空气
C. 热值越高的燃料完全燃烧释放的热量越少
D. 汽油机做功冲程时，燃料燃烧释放的能量大部分转化为机械能
13. 如图所示，电源电压为U0且保持不变。闭合开关S，当滑动变阻器的滑片位于b点时，电压表V1的示数是电压表V2的示数的2倍，当滑动变阻器的滑片位于中点时电压表V2的示数为。现将滑片从中点移动到a端，则下列说法正确的是（ ）
A. 电压表V1的示数变小
B. 电压表V1和V2的示数之和变小
C. 电压表V1示数的变化量小于电压表V2示数的变化量
D. 滑动变阻器R的最大阻值是R1的2倍
14. 如图甲所示的电路中，电流表量程为“0～0.6A”，两个电压表量程都为“0～15V”。第一次闭合开关S1和S2，电压表V2示数为6V，将滑动变阻器P的滑片从最右端向左滑动直到小灯泡正常发光，记录此过程电压表V1和电流表A的示数；第二次只闭合开关S1，将滑动变阻器P的滑片从最右端滑动到最左端，记录此过程电压表V2和电流表A的示数；两次所记录的数据画出图像如图乙所示。下列说法正确的是（ ）
A. 电压表V1和电流表A示数变化图像为乙图中的Q
B. 小灯泡的额定功率为1.0W
C. 定值电阻的阻值为10Ω
D. 电路消耗的最大电功率为3W
二、填空题（共24分，每空1分）
15. 根据如图所示四个热学实验，回答相关问题：
（1）甲图，紧压两铅柱使它们合在一起，下面可以悬挂钩码，这说明_____；
（2）乙图，试管内的水沸腾一段时间后，水蒸气将橡胶塞推出，水蒸气的内能转化为橡胶塞的_____；
（3）丙图，抽掉玻璃板后，两瓶中气体混合在一起，颜色逐渐变均匀，这属于_____现象，说明_____；
（4）丁图，是四冲程汽油机工作过程中_____冲程的示意图。
16. 冬天我们经常将两只手相互搓搓使手感到暖和，这是利用 _____的方法使人身体的内能增加的。用热水袋使身体变暖，是利用 _____的方法使手的内能增加的。两种方法在改变物体内能上是 _____的。如图所示为冬天人们常用的一种电热暖手宝，其内部液体通常采用水，这是利用水的 _____的特性，使保暖时间更长。
17. 某单缸四冲程汽油机飞轮转速为2400r/min，则1s内该汽油机对外做功_______次；该汽油机工作时汽缸内燃气对活塞平均推力为2000N，活塞向下运动的距离是50cm，则汽油机的功率是_______kW。
18. 在橙子上插入铜片和锌片，制成水果电池，将水果电池与发光二极管（简称“LED”）连接成如图所示的电路，LED发光。铜片相当于电池的 ______极，LED的材料主要是 ______，橙子内的电流方向为 ______（选填“A”或“B”，A：从锌片流向铜片、B：从铜片流向锌片）
19. 如图所示是某款加热便携式充电养生杯，可以在旅行中给饮水加热。它正常工作时的电流为10A，额定功率为36W。给养生杯充电时电流为2000mA，电压为6V，充电半小时可充满电，所储存的电能为___________J，最多可供它正常工作___________min。
20. 小丽家的电风扇的铭牌上标有“220V，110W”的字样，其线圈电阻是2Ω，则该电风扇正常工作时通过的电流为__________A。若该电风扇正常工作30min，则它的线圈产生的热量是__________J。若她家电能表的铭牌上标有“220V，10（40）A，2000r/（kW·h）”，则该电风扇单独正常工作1h，电能表的转盘转__________圈。
21. 家庭电路中有两条进户线，火线和零线可以用试电笔判断。如图甲，当正确使用试电笔接触火线，氖管发光时，____________（选填“有”或“没有”）电流通过人体。如图乙为漏电保护器的模拟电路（漏电保护器中的检测装置在图乙中的虚线框内，未画出），当开关S____________（选填“断开”或“闭合”）时就能模拟用电器漏电了；如图丙，当站在绝缘物上的人一只手接触火线，另一只手接触零线时，此时漏电保护器____________（选填“会”或“不会”）起保护作用。
22. 如图甲所示电路，电源电压保持不变，R2=20Ω，电流表和电压表接入电路的量程分别为0~0.6A和0~3V。在保证电路安全的前提下，滑动变阻器R3允许接入的阻值从最小到最大的变化过程中：闭合开关S和S1，断开S2和S3时，电流表示数与R3的大小关系如图乙中图像①所示；闭合开关S、S2和S3，断开S1时，在保证电路安全的前提下，滑动变阻器 R3允许接入的阻值从最小到最大的变化过程中，电流表示数与R3的大小关系如图乙中图像②所示。则I0的大小为 ______，定值电阻R1的大小为 ______ Ω。
三.作图题（共8分）
23. 使用空气炸锅（如图所示）时发现：同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风，利用如图元件画出电路图。
24. 如图是某宾馆床头柜控制电路。只有将旋钮开关接通，插座才能供电，床头灯开关才能起到控制床头灯的作用。请你把电路图连接完整。
25. 图中左侧是条形磁铁，右侧是电磁铁，中间虚线是磁感线，请根据静止的小磁针指向，给磁感线画上方向，并在通电螺线管上画出绕线。
四.简答题（4分）
26. 你留心观察过家中与用电器相连的导线粗细有什么差异吗？例如与空调相连的导线和与电脑主机相连的导线粗细明显不同，请从安全的角度分析与哪个用电器相连的导线应粗些，并简述原因。（注：与两用电器相连的导线均通过三脚插头接入家庭电路）
五.计算题（共18分）
27. 如图所示是一款国产新能源纯电动汽车，该纯电动汽车充满电后，在水平路面上进行性能测试，人和车总质量是1.2t，轮与地面接触总面积是0.1m2，汽车以90km/h的速度在水平路面上匀速行驶时受到的阻力是800N，电动机的耗电功率为30kW。（g取10N/kg，汽油热值q＝4.5×107J/kg）。求：
（1）该车在水平路面上进行性能测试时，对水平路面的压强是多少？
（2）该电动汽车电动机的效率是多少？（结果保留到小数点后一位）
（3）若该电动汽车以上述行驶状态行驶1h消耗的电能由效率为30%的汽油机提供，则要消耗多少千克的汽油？
28. 如图甲所示是某品牌的“无油空气炸锅”，其原理是利用循环的热空气流加热食物，工作电路如图乙所示。使空气循环流动的电风扇标有“220V 44W”的字样，R1、R2为加热空气的电热丝，其中R1的阻值为50Ω（不考虑温度对电阻的影响）求在工作过程中：
（1）温控开关闭合，R2阻值调为零时，通过干路的电流；
（2）若该空气炸锅在某次烤制食物过程中，将温控开关闭合后持续工作5min，消耗的总电能为（不计能量损耗），求此时R2接入电路中的阻值。
六.实验探究题（共34分，每空1分）
29. 探究“比较不同物质吸热能力”的实验，实验装置如图所示。
（1）实验中，量取质量相同的甲、乙两种液体，分别倒入相同的烧杯中，用规格相同的电加热器加热。两种液体吸收热量的多少由_____决定。
（2）在两种液体都不沸腾的前提下，小明认为要把甲、乙两种液体升高相同的温度然后进行比较：小芳认为要加热相同的时间然后进行比较。你认为方法可行的是_____（选填“小明”、“小芳”或“都可行”）。
（3）分析下表数据得_____（选填“甲”或“乙”）液体的吸热能力强，要选择一种液体做冷却液，你认为选择_____（选填“甲”或“乙”）较为合理。
（4）若在加热过程中无热量损失，已知甲液体的比热容为4.2×103J/（kg·℃），则乙液体的比热容为_____J/（kg·℃）。
30. 如图所示，用甲、乙、丙三套装置完成如下两个实验：实验一是探究不同物质吸热升温的现象：实验二是比较质量相等的不同燃料燃烧时放出的热量。
提供：三种供选择的液体分别用a、b、c表示，三种燃料分别用1、2、3表示。
（1）为了两个实验都完成，对图中器材进行以下几种调整，其中可行的有_________；
A．将甲图中的液体换成c
B．将乙图中的燃料换成1
C．将乙图中的燃料换成3
D．将丙图中的液体换成b
（2）为了完成实验二，应选用_________两套装置，实验时通过比较_________来反映燃料燃烧放热多少；
（3）小明使用未调整的甲、乙图示装置进行实验，收集数据并作出液体a、b的温度随加热时间的变化图线如图丁所示（两燃料充分燃烧均用时5分钟）。若燃料充分燃烧放出的热量全部被液体吸收，燃料1热值是燃料2的0.2倍，则液体a比热容是液体b的_________倍。
31. 小明在探究导体电阻的大小与哪些因素有关的实验中，猜想可能跟导体的材料、长度、横截面积有关。小明利用老师提供的装有三种规格电阻丝的实验盘（如图甲所示），设计了一个电路（如图乙所示）来进行实验探究，其中M、N之间接入电阻丝。
（1）小明探究电阻跟长度的关系时，先把M接1、N接2，观察灯泡亮度；然后将2和4连接起来，再将M接1、N接3，发现灯泡亮度变_____，分析比较得出结论；
（2）小明探究电阻跟横截面积的关系时，先把M接1、N接2，观察灯泡亮度；然后保持M接1、N接2不变，同时将2和4连接起来、_____和_____连接起来，改变接入电阻丝的横截面积，再观察灯泡的亮度，分析比较得出结论；
（3）小明探究电阻跟材料的关系时，可用M、N分别接1、2和_____，观察灯泡亮度变化，分析比较得出结论。
32. 下面是探究焦耳定律的实验：
（1）如图所示实验装置，通过观察 _____来比较产生电热的多少。
（2）若观察甲、乙两实验装置，可以得出的结论是：_____一定时，_____越大，产生的热量越多。
（3）若观察乙、丙两实验装置，是在探究 _____对电热的影响。
（4）若观察甲、丙两实验装置，会发现 _____（填“R1”或“R2”）电阻丝产生的热量更多，由这一现象可知 _____（填“电流”或“电阻”）对电热的影响更大。
33. 利用如图所示电路进行“探究电流跟的电阻关系”实验，选用的电源电压为4.5V，滑动变阻器上标有“30Ω，1A”，定值电阻有10Ω、20Ω、30Ω，电表的量程可根据实际需求选择。
（1）该探究过程中滑动变阻器的作用是保护电路和 _____。闭合开关时观察到电压表指针偏向零刻度线左侧，这是由于 _____造成的；
（2）若闭合开关S时，发现电流表、电压表指针均不动。假设电路只有一处故障，出现这一现象的原因可能是 _____（选填字母）；
A.定值电阻短路
B.定值电阻断路
C.滑动变阻器断路
D.滑动变阻器短路
（3）排除故障后，将10Ω的定值电阻接入电路中，调节滑动变阻器，使电压表示数U0为2V时，记录下电流表的示数。若不改变滑片位置，将10Ω的定值电阻更换为20Ω，闭合开关，电压表的示数 _____（选填“大于”“等于”或“小于”）2V，为完成实验，接下来应将滑动变阻器阻值调 _____（选填“大”或“小”）；
（4）继续实验，发现当定值电阻为30Ω时，无论怎样调节滑动变阻器都无法完成实验。为了让30Ω的电阻也能完成实验，他设计了如下四个调整方案。其中有一个错误方案是 _____（选填字母）。
A.在电路中多串联一个10Ω的电阻，其余操作不变
B.控制U0为2V不变，改变电源电压U，U可调节范围是2V～4V之内
C.电源电压U不变，调整实验控制的U0，U0可取值范围是2.5V～4.5V之内
D.实验中，先将30Ω的定值电阻接入电路以确定恰当的U0大小，然后换其它定值电阻进行实验
34. 子森同学在探究“电流与电压的关系”实验中，选用器材如下：电压为4.5V的电源、滑动变阻器RA（50Ω 1A）、滑动变阻器RB（20Ω 1A）、电流表、电压表、开关、定值电阻、导线若干。
（1）请用笔画线代替导线，将图甲的实验电路连接完整；_____
（2）连接电路时，开关应断开，防止因电路 _____（填“短路”或“断路”）造成电流过大而损坏元件。开关闭合前，应将滑动变阻器滑片滑到最 _____（填“左”或“右”）端；
（3）多次改变定值电阻两端的电压，测得实验数据如表。第2次电压表的示数如图乙，则此时电压为 _____V。分析数据可知：电阻一定时，_____成正比；
（4）实验所选的滑动变阻器是 _____（填“RA”或“RB”）；
（5）完成实验后，子森想测量小灯泡的额定功率，重新设计了电路（如图丙），这个小灯泡正常工作的电流为I额。请完成实验步骤（已知电源电压为U、R2的最大阻值为R2）：
①闭合开关S1，S2接1，移动滑动变阻器R2的滑片，使电流表示数为I额；
②闭合开关S1，S2接2，保持滑动变阻器 _____的滑片位置不变，调另一个滑动变阻器的滑片，使电流表示数为 _____；再将滑动变阻器R2的滑片调到最右端，读出电流表的示数为I；
③小灯泡的额定功率表达式为P额＝_____。加热时间/min
0
1
2
3
4
甲的温度/℃
30
34
38
42
46
乙的温度/℃
10
18
26
34
42
实验次数
1
2
3
4
5
电压U/N
1.0
2.0
2.4
3.0
电流I/A
0.10
0.20
0.24
030
