初中人教版第2节 家庭电路电流过大的原因课后作业题

这是一份初中人教版第2节 家庭电路电流过大的原因课后作业题，共7页。试卷主要包含了单选题，填空题，综合题等内容，欢迎下载使用。

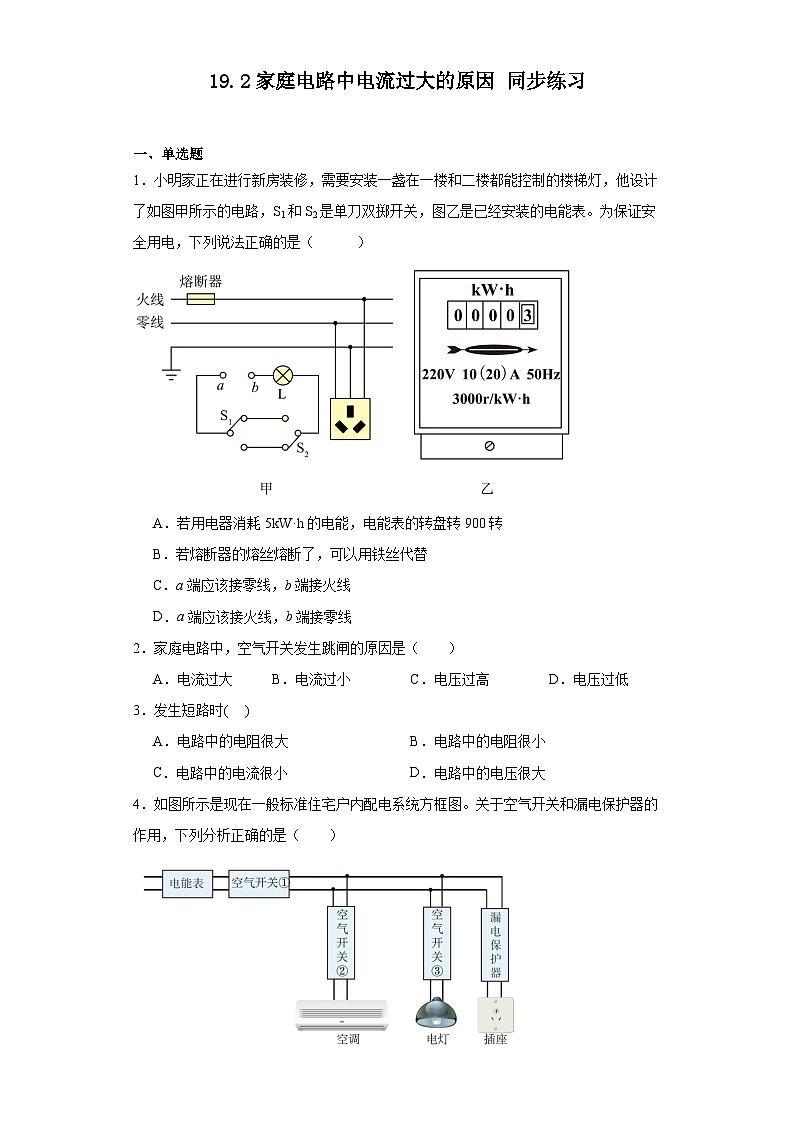

一、单选题
1．小明家正在进行新房装修，需要安装一盏在一楼和二楼都能控制的楼梯灯，他设计了如图甲所示的电路，S1和S2是单刀双掷开关，图乙是已经安装的电能表。为保证安全用电，下列说法正确的是（ ）
A．若用电器消耗5kW·h的电能，电能表的转盘转900转
B．若熔断器的熔丝熔断了，可以用铁丝代替
C．a端应该接零线，b端接火线
D．a端应该接火线，b端接零线
2．家庭电路中，空气开关发生跳闸的原因是（ ）
A．电流过大B．电流过小C．电压过高D．电压过低
3．发生短路时( )
A．电路中的电阻很大B．电路中的电阻很小
C．电路中的电流很小D．电路中的电压很大
4．如图所示是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的作用，下列分析正确的是（ ）

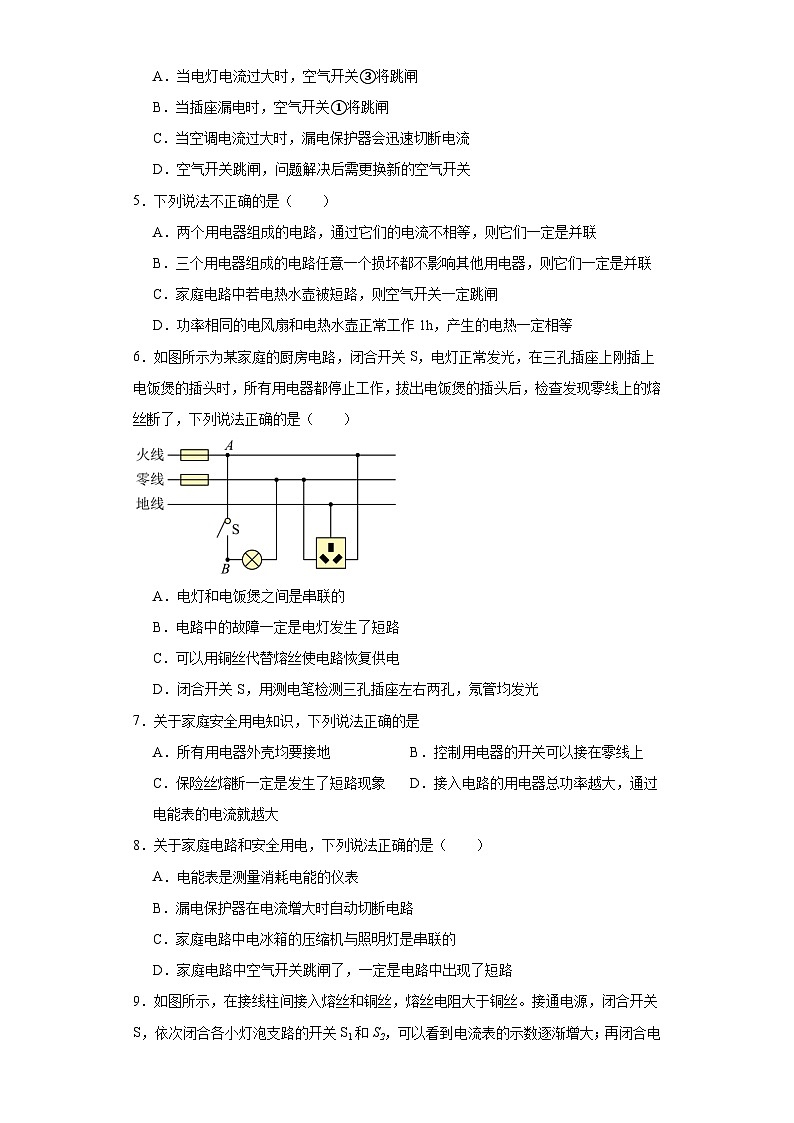

A．当电灯电流过大时，空气开关③将跳闸
B．当插座漏电时，空气开关①将跳闸
C．当空调电流过大时，漏电保护器会迅速切断电流
D．空气开关跳闸，问题解决后需更换新的空气开关
5．下列说法不正确的是（ ）
A．两个用电器组成的电路，通过它们的电流不相等，则它们一定是并联
B．三个用电器组成的电路任意一个损坏都不影响其他用电器，则它们一定是并联
C．家庭电路中若电热水壶被短路，则空气开关一定跳闸
D．功率相同的电风扇和电热水壶正常工作1h，产生的电热一定相等
6．如图所示为某家庭的厨房电路，闭合开关S，电灯正常发光，在三孔插座上刚插上电饭煲的插头时，所有用电器都停止工作，拔出电饭煲的插头后，检查发现零线上的熔丝断了，下列说法正确的是（ ）
A．电灯和电饭煲之间是串联的
B．电路中的故障一定是电灯发生了短路
C．可以用铜丝代替熔丝使电路恢复供电
D．闭合开关S，用测电笔检测三孔插座左右两孔，氖管均发光
7．关于家庭安全用电知识，下列说法正确的是
A．所有用电器外壳均要接地 B．控制用电器的开关可以接在零线上
C．保险丝熔断一定是发生了短路现象 D．接入电路的用电器总功率越大，通过电能表的电流就越大
8．关于家庭电路和安全用电，下列说法正确的是（ ）
A．电能表是测量消耗电能的仪表
B．漏电保护器在电流增大时自动切断电路
C．家庭电路中电冰箱的压缩机与照明灯是串联的
D．家庭电路中空气开关跳闸了，一定是电路中出现了短路

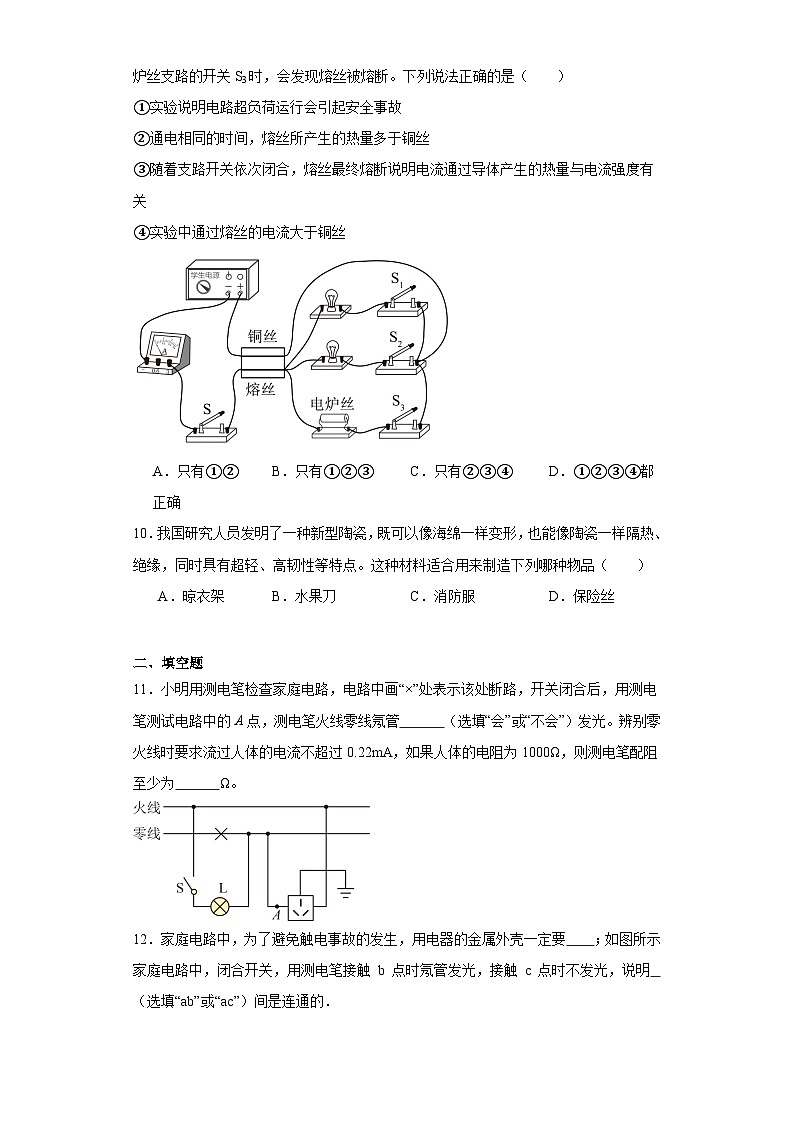

9．如图所示，在接线柱间接入熔丝和铜丝，熔丝电阻大于铜丝。接通电源，闭合开关S，依次闭合各小灯泡支路的开关S1和S2，可以看到电流表的示数逐渐增大；再闭合电炉丝支路的开关S3时，会发现熔丝被熔断。下列说法正确的是（ ）
①实验说明电路超负荷运行会引起安全事故
②通电相同的时间，熔丝所产生的热量多于铜丝
③随着支路开关依次闭合，熔丝最终熔断说明电流通过导体产生的热量与电流强度有关
④实验中通过熔丝的电流大于铜丝
A．只有①②B．只有①②③C．只有②③④D．①②③④都正确
10．我国研究人员发明了一种新型陶瓷，既可以像海绵一样变形，也能像陶瓷一样隔热、绝缘，同时具有超轻、高韧性等特点。这种材料适合用来制造下列哪种物品（ ）
A．晾衣架B．水果刀C．消防服D．保险丝
二、填空题
11．小明用测电笔检查家庭电路，电路中画“×”处表示该处断路，开关闭合后，用测电笔测试电路中的A点，测电笔火线零线氖管 （选填“会”或“不会”）发光。辨别零火线时要求流过人体的电流不超过0.22mA，如果人体的电阻为1000Ω，则测电笔配阻至少为 Ω。
12．家庭电路中，为了避免触电事故的发生，用电器的金属外壳一定要 ；如图所示家庭电路中，闭合开关，用测电笔接触 b 点时氖管发光，接触 c 点时不发光，说明 （选填“ab”或“ac”）间是连通的．
13．家庭电路中，电灯正常发光．当在三孔插座上插入电饭煲时电灯突然熄灭，拔出插头后用试电笔测试，发现插入左右两孔时氖管均发光，此故障的原因是 ；排除故障后，再将一个手机充电器的插头插入另一个两孔插座，灯泡又熄灭，经检查发现保险丝熔断，此故障的原因可能是 ．
14．家庭电路中用 来辨别火线和零线，家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合S、S1，若L正常发光，说明L1 （选填“正常”、“短路”或“断路”）；若只闭合S、S2，L发暗红色光，说明L2 （选填“正常”、“短路”或“断路”）。
15．（1）在家庭电路中，用测电笔辨别输电线时，能使氖管发光的是 线；为确保安全用电，电饭锅、电冰箱等使用三孔插座，其中一个插孔能将用电器的金属外壳与 连接起来；熔丝被熔断的一个原因是电路中用电器总功率过大，而另一个原因是电路发生了 ；
（2）如图所示电能表，表盘上标有“600revs/(kW·h)”的字样，将此电能表接入家庭电路中，关闭其它用电器，让空调机单独工作6min，电能表的转盘转过60转，则该空调机在上述时间内消耗的电能是 kW·h，功率是 W。
16．星期天小天在家里正开着空调上网查用电方面的资料。
（1）测电笔可以测试导线是火线还是零线，如图所示，持笔方式正确的是 ；
（2）当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部 ，也可能是家里电路中用电器 。
17．为了防止电流过大将用电器核心部件烧毁，很多用电器都装有保险管，如图甲所示。乙、丙两图分别是两个保险管的截面图，若两管内保险丝的材料相同，长度相同，粗细不同，则两图中 保险丝的电阻大，当乙、丙两保险管通过电流时， 保险丝允许通过的电流更大。（均选填“乙图”或“丙图”）。
18．小明家正在使用微波炉、电磁炉、电饭锅和电热水器等家用电器，当小明用遥控器打开空调时， （填“空气开关”或“漏电保护器”）立刻切断电路，原因可能是用电器 而导致的。如图所示，闭合开关，电灯不亮，用试电笔接触D、E两点时氖管均发光，接触F点时氖管不发光，该电路故障是 。

19．如图是家庭电路的一部分.电灯与插座是 联.当电热杯连入插座工作时电能转化为 能.若电路中空气开关跳闸，可能是由于 或 引起的.
20．家庭电路中，电视机和电灯是 （选填“串联”或“并联”）的，家庭电路中电流过大的原因有短路和 。如图所示的家庭电路中，当闭合开关时，发现电灯不亮，若原因是图中打“×”的位置发生了断路，则在开关闭合的情况下，用试电笔测试电路中A点时，试电笔氖管 （选填“会”或“不会”）发光。
三、综合题
21．小红查询了燃气灶和电磁炉相关数据如表所示．若小明家每天做饭、烧水所需热量为8.1×106J，使用燃气灶，共需要 m3天然气；若靠电磁炉提供，需用电 kW•h．当小红把电磁炉的插头插进插座时，家里的自动空气开关“跳闸”了，原因可能是 ．
22．理化知识在生产、 生活中有着广泛的应用．
（1）烧水时易生水垢的水，属于 水．
（2）人体摄入 元素不足或过量均会导致甲状腺疾病．
（3）保险丝（铅锑合金）比组成它的纯金属的熔点 ．
（4）用洗洁精除去油污，是由于洗洁精对油污有 ．
（5）尼龙手套、玻璃茶杯、纯棉桌布中，主要用有机合成材料制成的是 ．
23．暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场，调查发现，起火原因如出一辙：电路超负荷使电线内的金属导线发热引燃了外面的绝缘皮．根据学过的物理知识回答：
（1）“超负荷”是指如图中的 （填“①”或“②”）所示情况．
（2）火灾发生的理论依据是用电高峰时，居民楼上各家很多用电器同时使用，使用电器的 过大．根据公式 可知，在家庭电路中，由于 是不变的，所以电路中的总电流随着 的增大而增大，当超过安全值，就会导致火灾．
（3）请你提出一条预防这种火灾发生应采取的措施：
参考答案：
1．D
2．A
3．B
4．A
5．D
6．D
7．D
8．A
9．B
10．C
11． 会 9.99×105
12． 接地 ab
13． 零线断路 充电器处发生短路
14． 测电笔 短路 正常
15． 火 大地 短路 0.1 1000
16． 甲 短路 总功率过大
17． 丙图 乙图
18． 空气开关 总功率过大 EF间断路
19． 并 内 短路 总功率过大
20． 并联 用电器总功率过大 会
21． 0.4 2.5 电路中发生短路故障或电路中用电器的总功率过大，造成干路电流过大．
22． 硬 碘 低 乳化 尼龙手套
23． ① 总功率 I=PU 电压 总功率 不要同时间使用多个大功率用电器
