河南省郑州市陈中实验学校2022-2023学年九年级下学期入学测评物理试题（原卷版+解析版）
展开
这是一份河南省郑州市陈中实验学校2022-2023学年九年级下学期入学测评物理试题（原卷版+解析版），文件包含精品解析河南省郑州市陈中实验学校2022-2023学年九年级下学期入学测评物理试题原卷版docx、精品解析河南省郑州市陈中实验学校2022-2023学年九年级下学期入学测评物理试题解析版docx等2份试卷配套教学资源，其中试卷共26页， 欢迎下载使用。

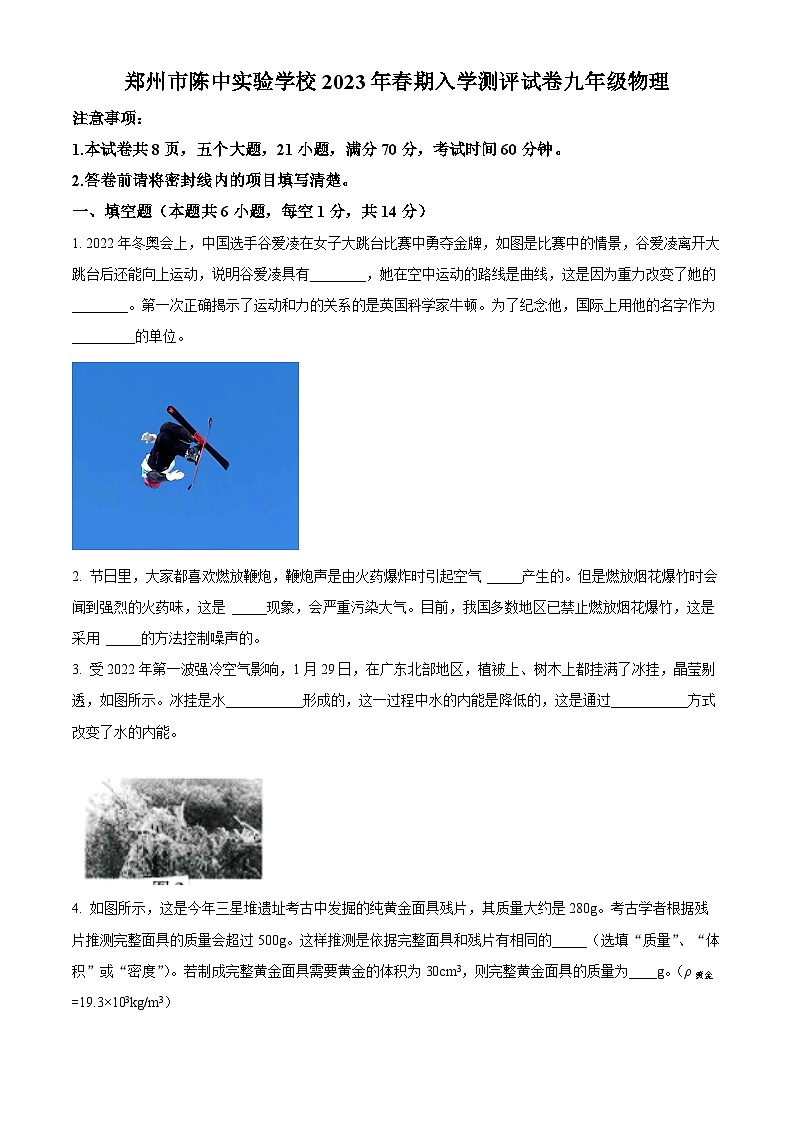

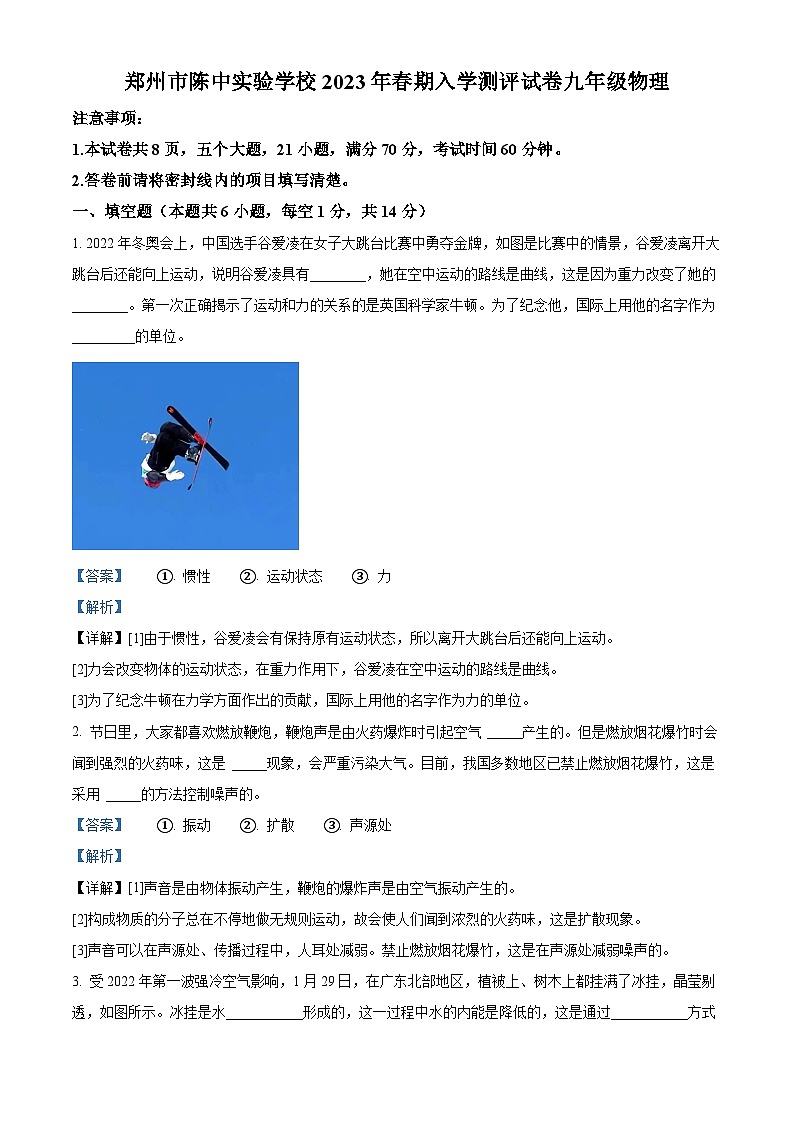

1.本试卷共8页，五个大题，21小题，满分70分，考试时间60分钟。
2.答卷前请将密封线内的项目填写清楚。
一、填空题（本题共6小题，每空1分，共14分）
1. 2022年冬奥会上，中国选手谷爱凌在女子大跳台比赛中勇夺金牌，如图是比赛中的情景，谷爱凌离开大跳台后还能向上运动，说明谷爱凌具有________，她在空中运动的路线是曲线，这是因为重力改变了她的________。第一次正确揭示了运动和力的关系的是英国科学家牛顿。为了纪念他，国际上用他的名字作为_________的单位。
【答案】 ①. 惯性 ②. 运动状态 ③. 力
【解析】
【详解】[1]由于惯性，谷爱凌会有保持原有运动状态，所以离开大跳台后还能向上运动。
[2]力会改变物体的运动状态，在重力作用下，谷爱凌在空中运动的路线是曲线。
[3]为了纪念牛顿在力学方面作出的贡献，国际上用他的名字作为力的单位。
2. 节日里，大家都喜欢燃放鞭炮，鞭炮声是由火药爆炸时引起空气 _____产生的。但是燃放烟花爆竹时会闻到强烈的火药味，这是 _____现象，会严重污染大气。目前，我国多数地区已禁止燃放烟花爆竹，这是采用 _____的方法控制噪声的。
【答案】 ①. 振动 ②. 扩散 ③. 声源处
【解析】
【详解】[1]声音是由物体振动产生，鞭炮的爆炸声是由空气振动产生的。
[2]构成物质的分子总在不停地做无规则运动，故会使人们闻到浓烈的火药味，这是扩散现象。
[3]声音可以在声源处、传播过程中，人耳处减弱。禁止燃放烟花爆竹，这是在声源处减弱噪声的。

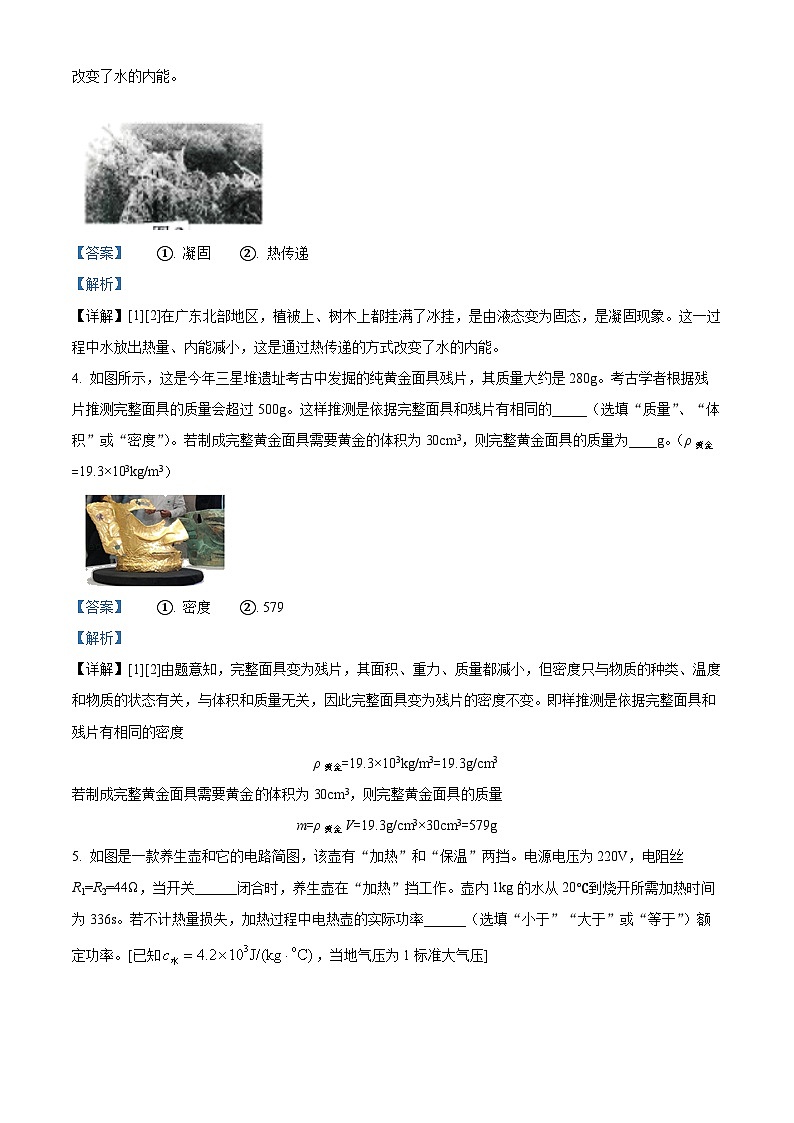

3. 受2022年第一波强冷空气影响，1月29日，在广东北部地区，植被上、树木上都挂满了冰挂，晶莹剔透，如图所示。冰挂是水___________形成的，这一过程中水的内能是降低的，这是通过___________方式改变了水的内能。
【答案】 ①. 凝固 ②. 热传递
【解析】
【详解】[1][2]在广东北部地区，植被上、树木上都挂满了冰挂，是由液态变为固态，是凝固现象。这一过程中水放出热量、内能减小，这是通过热传递的方式改变了水的内能。
4. 如图所示，这是今年三星堆遗址考古中发掘的纯黄金面具残片，其质量大约是280g。考古学者根据残片推测完整面具的质量会超过500g。这样推测是依据完整面具和残片有相同的_____（选填“质量”、“体积”或“密度”）。若制成完整黄金面具需要黄金的体积为30cm3，则完整黄金面具的质量为____g。（ρ黄金=19.3×103kg/m3）
【答案】 ①. 密度 ②. 579
【解析】
【详解】[1][2]由题意知，完整面具变为残片，其面积、重力、质量都减小，但密度只与物质的种类、温度和物质的状态有关，与体积和质量无关，因此完整面具变为残片的密度不变。即样推测是依据完整面具和残片有相同的密度
ρ黄金=19.3×103kg/m3=19.3g/cm3
若制成完整黄金面具需要黄金体积为30cm3，则完整黄金面具的质量
m=ρ黄金V=19.3g/cm3×30cm3=579g

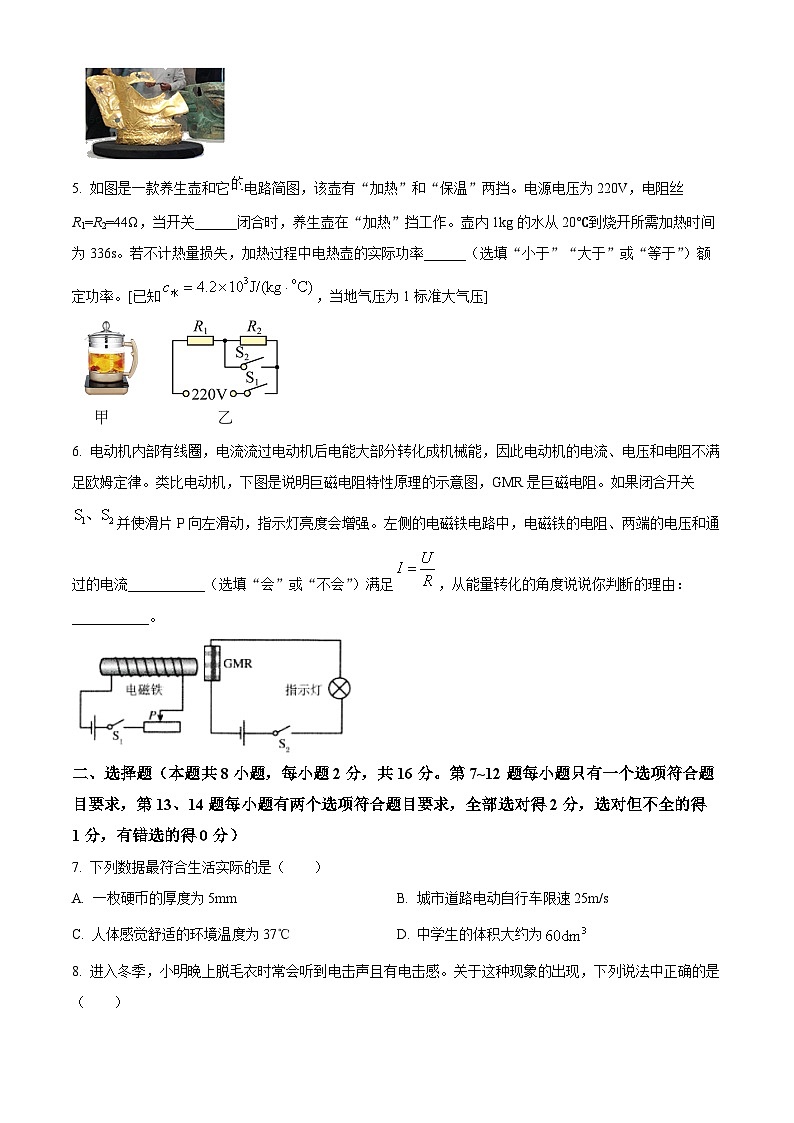

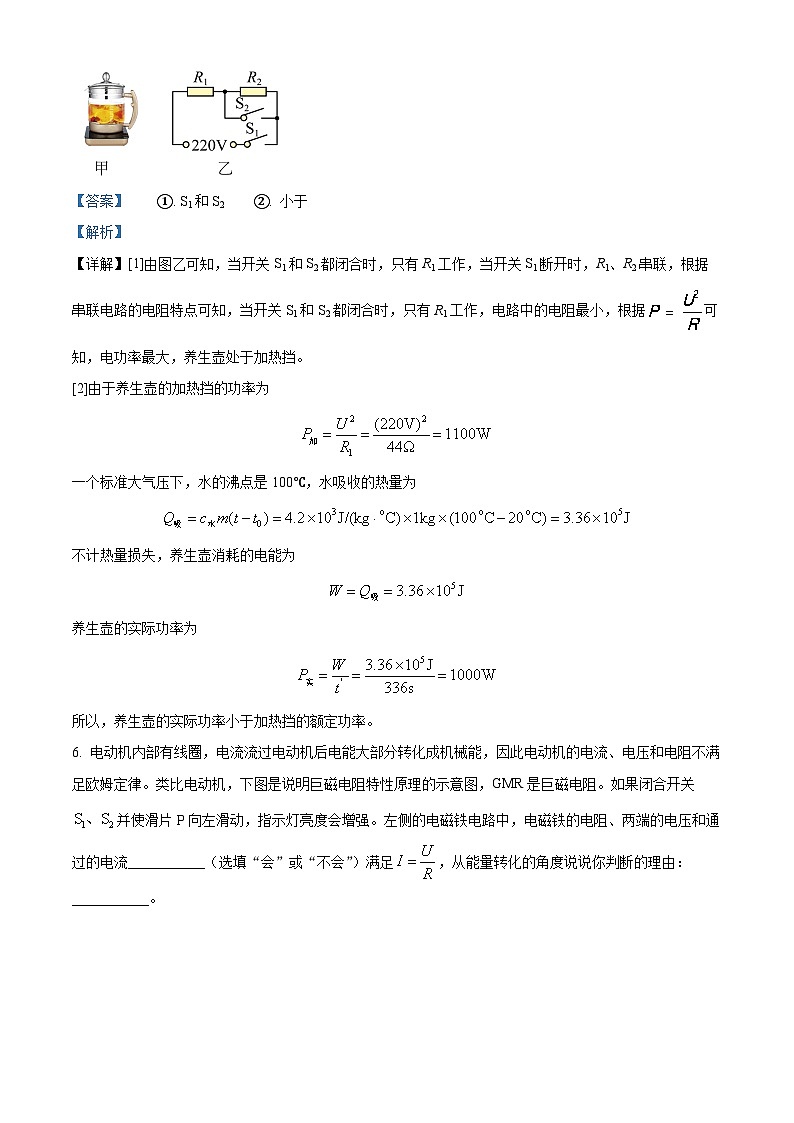

5. 如图是一款养生壶和它的电路简图，该壶有“加热”和“保温”两挡。电源电压为220V，电阻丝R1=R2=44Ω，当开关______闭合时，养生壶在“加热”挡工作。壶内1kg的水从20℃到烧开所需加热时间为336s。若不计热量损失，加热过程中电热壶的实际功率______（选填“小于”“大于”或“等于”）额定功率。[已知，当地气压为1标准大气压]
【答案】 ①. S1和S2 ②. 小于
【解析】
【详解】[1]由图乙可知，当开关S1和S2都闭合时，只有R1工作，当开关S1断开时，R1、R2串联，根据串联电路的电阻特点可知，当开关S1和S2都闭合时，只有R1工作，电路中的电阻最小，根据可知，电功率最大，养生壶处于加热挡。
[2]由于养生壶的加热挡的功率为
一个标准大气压下，水的沸点是100℃，水吸收的热量为
不计热量损失，养生壶消耗的电能为
养生壶的实际功率为
所以，养生壶的实际功率小于加热挡的额定功率。
6. 电动机内部有线圈，电流流过电动机后电能大部分转化成机械能，因此电动机的电流、电压和电阻不满足欧姆定律。类比电动机，下图是说明巨磁电阻特性原理的示意图，GMR是巨磁电阻。如果闭合开关并使滑片P向左滑动，指示灯亮度会增强。左侧的电磁铁电路中，电磁铁的电阻、两端的电压和通过的电流___________（选填“会”或“不会”）满足，从能量转化的角度说说你判断的理由：___________。
【答案】 ①. 不会 ②. 见解析
【解析】
【详解】[1][2]根据题意知道，电流流过电动机后电能大部分转化成机械能，还有少部分转化为内能，因此电动机的电流、电压和电阻不满足欧姆定律。与电动机通电工作时类似，电磁铁工作时将一部分电能转化为磁能，一部分电能转化为内能，所以电磁铁的电阻、两端的电压和通过的电流不会满足
二、选择题（本题共8小题，每小题2分，共16分。第7~12题每小题只有一个选项符合题目要求，第13、14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有错选的得0分）
7. 下列数据最符合生活实际的是（ ）
A. 一枚硬币的厚度为5mmB. 城市道路电动自行车限速25m/s
C. 人体感觉舒适的环境温度为37℃D. 中学生的体积大约为
【答案】D
【解析】
【详解】A．一枚硬币的厚度为2mm，故A不符合题意；
B．人骑自行车的速度约5m/s，电动自行车行驶速度略大于此数值，在8m/s左右，故B不符合题意；
C．人体正常体温在37℃左右，感觉舒适的环境气温在23℃左右，故C不符合题意；
D．水的密度是1.0×103kg/m3，人体密度与水的密度差不多，在1.0×103kg/m3左右，中学生的质量在60kg左右，体积接近
故D符合题意。
故选D。

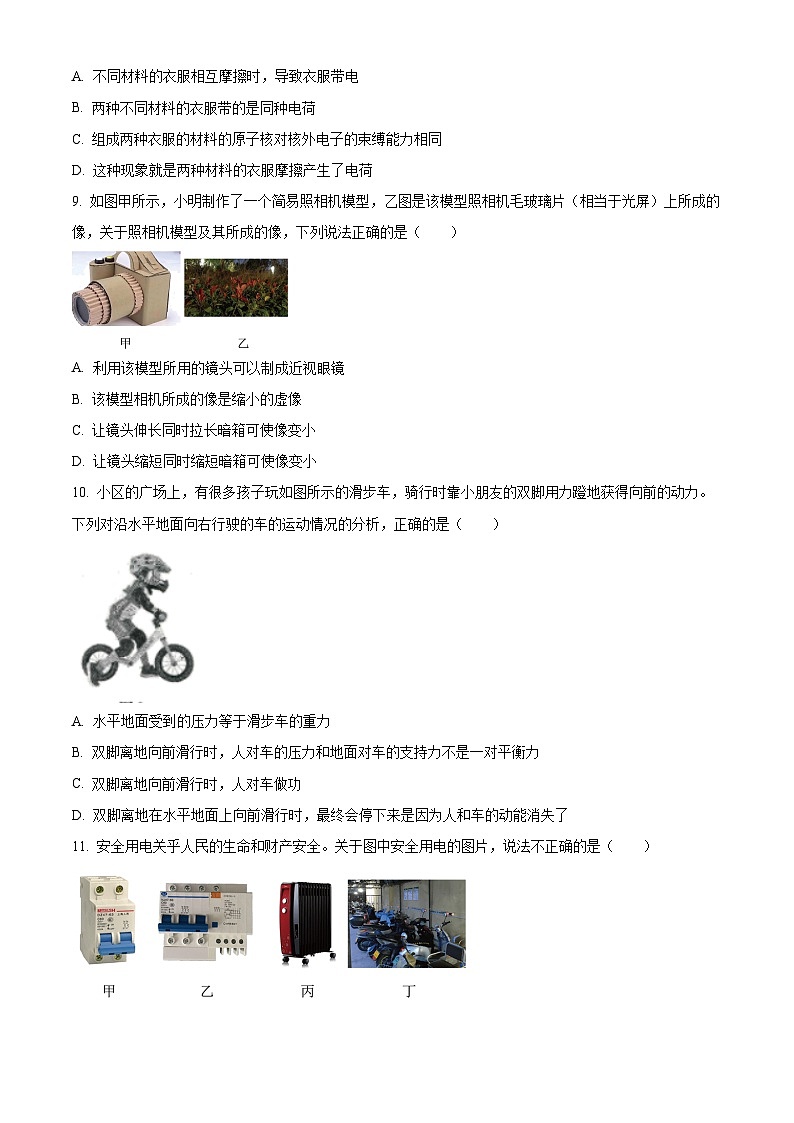

8. 进入冬季，小明晚上脱毛衣时常会听到电击声且有电击感。关于这种现象的出现，下列说法中正确的是（ ）
A. 不同材料的衣服相互摩擦时，导致衣服带电
B. 两种不同材料的衣服带的是同种电荷
C. 组成两种衣服的材料的原子核对核外电子的束缚能力相同
D. 这种现象就是两种材料的衣服摩擦产生了电荷
【答案】A
【解析】
【详解】A．不同材料的衣服相互摩擦时，因为束缚电子的能力不同，导致衣服带电，故A正确；
B．两种不同材料的衣服带的是异种电荷，故B错误；
C．组成两种衣服的材料的原子核对核外电子的束缚能力不相同，原子核对核外电子的束缚能力强的不容易失去电子，可以得到电子，带负电；原子核对核外电子的束缚能力弱的容易失去电子，带正电，故C错误；
D．这种现象就是两种材料的衣服摩擦转移了电荷，故D错误。
故选A。
9. 如图甲所示，小明制作了一个简易照相机模型，乙图是该模型照相机毛玻璃片（相当于光屏）上所成像，关于照相机模型及其所成的像，下列说法正确的是（ ）
A. 利用该模型所用的镜头可以制成近视眼镜
B. 该模型相机所成的像是缩小的虚像
C. 让镜头伸长同时拉长暗箱可使像变小
D. 让镜头缩短同时缩短暗箱可使像变小
【答案】D
【解析】
【详解】A．照相机的镜头是凸透镜，凸透镜用于矫正远视眼，故A错误；
B．照相机成像特点是倒立、缩小的实像，故B错误；
CD．照相机是凸透镜成实像的一种应用，是光的折射现象，u>2f时，成倒立、缩小的实像，要使像变小，应该增大物距，减小像距即镜头缩短一些，暗箱拉短一些，故C错误，D正确。
故选D。
10. 小区的广场上，有很多孩子玩如图所示的滑步车，骑行时靠小朋友的双脚用力蹬地获得向前的动力。下列对沿水平地面向右行驶的车的运动情况的分析，正确的是（ ）
A. 水平地面受到的压力等于滑步车的重力
B. 双脚离地向前滑行时，人对车的压力和地面对车的支持力不是一对平衡力
C. 双脚离地向前滑行时，人对车做功
D. 双脚离地在水平地面上向前滑行时，最终会停下来是因为人和车的动能消失了
【答案】B
【解析】
【详解】A．水平地面受到的压力大小等于滑步车和人的重力大小之和，故A错误；
B．双脚离地向前滑行时，人对车的压力大小和地面对车的支持力大小不相等，不是一对平衡力，故B正确；
C．双脚离地向前滑行时，滑步车是靠惯性继续向前运动，没有动力，人对车不做功，故C错误；
D．双脚离地在水平地面上向前滑行时，最终会停下来是因为人和车受到阻力作用，克服阻力做功，将动能转化为内能，故D错误。
故选B。
11. 安全用电关乎人民的生命和财产安全。关于图中安全用电的图片，说法不正确的是（ ）
A. 图甲：空气开关既有保险丝的功能，又方便操作，发现跳闸后直接再推上即可
B. 图乙：漏电保护开关能够自动检测比较火线电流和零线电流的大小，发现漏电情况能及时切断电路
C. 图丙：使用大功率的电暖气时要注意检查连接电暖气的导线的温度
D. 图丁：电动车充电起火大多数是因为短路造成
【答案】A
【解析】
【详解】A．家庭中的空气开关突然跳闸，是由于短路或总功率过大等原因导致电流过大形成的，所以应该先检查电路的故障，排除故障后，再将空气开关复位，故A错误，符合题意；
B．家庭电路中，当进户线的火线与零线的电流不相等，且差值达到一定值时，安装在干路上的漏电保护器就会切断电路，故B正确，不符合题意；
C．使用大功率的电暖气时，电路中的电流较大，在相同时间内导线产生的热量较大，要注意检查连接电暖气的导线的温度，故C正确，不符合题意；
D．当电源电压U一定时，如果发生短路，电路的总电阻很小，电流就会很大，电线过热容易引起火灾事故，故D正确，不符合题意。
故选A。
12. 2022年3月3日24时，受国际石油价格大涨的影响，新一轮成品油调价窗口开启。下面关于能源及其利用的说法不正确的是（ ）
A. 石油是不可再生能源
B. 汽油属于一次能源
C. 汽油燃烧时会产生有害气体，可以使用可再生能源替代
D. 生活出行尽量采用公共交通或骑自行车，尽量减少碳的排放
【答案】B
【解析】
【详解】A．石油在短时间内不能再生，是不可再生能源，故A正确，不符合题意；
B．汽油是经过加工获得的能源，属于二次能源，故B错误，符合题意；
C．汽油燃烧时会产生有害气体，对环境影响较大，且汽油是不可再生能源，不能源源不断地获得，可以使用可再生能源替代，故C正确，不符合题意；
D．生活出行尽量采用公共交通或骑自行车，减小能源消耗，尽量减少碳的排放，故D正确，不符合题意。
故选B。
13. 如图所示，放在水平桌面上的三个完全相同的装水的容器内分别放入A、B、C三个体积相同的正方体，静止后，三个容器液面高度相同。下列说法正确的是（ ）
A. 容器底部受到水的压力大小关系为F甲=F乙=F丙
B. 未放入正方体之前，容器对桌面的压强大小关系为p甲C. 物体受到的浮力大小关系为FA浮>FB浮>Fc浮
D. 物体下表面受到的液体压力大小关系为FA【答案】AD
【解析】
【详解】A．三个容器液面高度相同，根据p=ρgh，容器底部受到水的压强相等，且容器底面积相等，根据F=pS，容器底部受到水的压力大小相等，故A正确；
B．放入A、B、C三个体积相同的正方体后三个容器液面高度相同，由此可知，未放入正方体之前，液体的质量大小关系m甲>m乙>m丙，则容器和水的总重力大小关系G甲>G乙>G丙，容器对水平面的压力等于容器和水的总重力，即有F甲>F乙>F丙，且容器底面积相等，根据，容器对桌面的压强大小关系为p甲>p乙>p丙，故B错误；
C．根据题意，A、B、C排开水的体积大小关系为VAD．由图可知，A、B、C下表面距水面的深度大小关系为hA故选AD。
14. 小明用图甲所示电路探究滑动变阻器的功率大小的问题，电源两端电压保持不变，R1是定值电阻，R2是滑动变阻器。当开关S闭合后，改变滑动变阻器接入电路的阻值，通过滑动变阻器的电流与滑动变阻器两端的电压的关系如图乙所示。下列判断正确的是（ ）
A. 由图乙可知，通过滑动变阻器的电流与其两端的电压成反比
B. 根据图像信息可以求出电源电压为7V
C. 电路的最小功率是0.6W
D. R1最大功率是4.9W
【答案】BD
【解析】
【详解】A．由图乙知道 ，通过滑动变阻器的电流与其两端的电压成一次函数关系，不是反比关系，故A错误；
B．当滑片位于最左端时，电路为R1的简单电路，此时电路中的电流最大，由乙图知道，
I最大=0.7A
由知道，电源的电压为
当滑片位于最右端时，滑动变阻器最大阻值R2与电阻R1串联，电压表测R2两端的电压，此时电路中的电流最小，由乙图知道
U2=6V
I最小=0.1A
根据欧姆定律和串联电路中总电压等于各分电压之和得，电源的电压为
因电源的电压不变，故
解得
R1=10Ω
则电源的电压为
故B正确；
C．当滑动变阻器接入电路的电阻最大时，电路中的电流最小，电路消耗的总功率最小，其最小功率为
故C错误；
D．由知道，当滑动变阻器接入电路的电阻为0Ω时，电路中的电流最大，此时R1的功率最大，其最大功率为
故D正确。
故选BD。
三、作图题（本题共2小题，每小题2分，共4分）
15. 在平面镜成像的实验中，我们通过玻璃板可以看到玻璃板后面的蜡烛B，如图所示，试画出人眼看见蜡烛B的像的大致光路图。
【答案】
【解析】
【详解】由图知道，人眼和蜡烛B分别在玻璃的两侧，故人眼应是透过玻璃看蜡烛B，故光从空气到玻璃，再从玻璃到空气，即发生二次折射，看到蜡烛B的像B′，根据光的折射规律作出大致的光路图，如下图
16. 下图为花样滑冰运动员特鲁索娃在比赛时的个人代表性动作“蟹步”，请画出此时运动员所受重力的示意图。
【答案】
【解析】
【详解】根据二力平衡条件知道，重力的作用点应该在两脚构成的支撑面内，由运动员重心竖直向下画有向线段，用G表示，如下图
四、实验探究题（本题共3小题，第17题4分，第18题6分，第19题8分，共18分）
17. 如图，同学们用相同的装置做“探究液体沸腾时温度变化的特点”的实验。甲、乙两组同学分别用质量相同的水和食用油做实验。
（1）图中实验装置的组装顺序应___________（选填“自上而下”或“自下而上”）；
（2）两组同学通过探究可得出：水沸腾时吸收热量，但温度保持___________；
（3）两组同学通过交流发现，两种液体升温快慢不同，___________升温更快些，这是因为食用油的___________小。
【答案】 ①. 自下而上 ②. 不变 ③. 食用油 ④. 比热容
【解析】
【详解】（1）[1]酒精灯需用外焰加热，所以要先放好酒精灯，再固定铁圈的高度；而温度计的玻璃泡要全部浸没到液体中，但不能碰到容器壁和容器底，所以放好烧杯后，再调节温度计的高度；即按照自下而上的顺序进行。
（2）[2]水加热达到沸点时，温度保持不变，继续吸热。
（3）[3][4]食用油的比热容小，由 知道，吸收相同的热量后，温度变化大。
18. 学校的校本课程中，兴趣小组的同学用大豆、核桃、花生等食材制作营养豆浆。并测量营养豆浆的密度。
（1）实验原理是___________；
（2）实验过程：
①把天平放在水平桌面上，调节平衡螺母，使指针指在分度盘的中线处，如图甲所示，该做法错误之处是：___________；
②在烧杯中倒入适量豆浆，放在调好的天平上，测出其质量为64.4g（已填入表格中）；
③把烧杯中的豆浆倒入量筒中一部分，如图乙，记下量筒中豆浆的体积（已填入表格中）；
④把烧杯和剩余豆浆放在天平左盘上，往右盘内添加砝码，当放入最小的5g砝码时，天平右端下沉，接下来应进行的操作是：___________，直到天平平衡。此时砝码质量及游码位置如图丙所示，计算出量筒中豆浆的质量并填入表格中；
（3）实验数据分析；
①计算出豆浆的密度，填入表格中；
②若操作“实验过程②”时，不慎将少量豆浆溅落在量筒内壁上，测得的豆浆密度将会___________（选填“偏小”“不变”或“偏大”）。
【答案】 ①. ②. 没有将游码拨至零刻度线处 ③. 取下5g砝码，向右拨动游码 ④. 31.2 ⑤. 1.04×103 ⑥. 偏大
【解析】
【详解】（1）[1]实验原理是密度公式
（2）①[2]天平在调平衡前必须将游码拨到零刻度线；由图知道，其做法错误之处是没有把游码拨到零刻度线。
④[3]最小5g砝码放入右盘之后天平右端下沉，说明右盘中砝码的质量大于物体的质量，但超出的质量小于5g，所以此时应将5g的砝码取下，再向右移动游码，直至横梁重新水平平衡。
（3） ①[4][5]量筒中豆浆的质量为
m=m1-m2=64.4g-33.2g=31.2g
豆浆的密度为
②[6]将杯中豆浆倒入量筒来测体积，这种做法会因量筒内壁上粘液体而使测出的体积偏小，由密度计算公式知道，会导致算出的豆浆密度偏大。
19. 为了练习物理实验操作技能，小明购买了一批规格为“2.5V 0.75W”的小灯泡，他利用其中一只崭新的完好的小灯泡，以及灯座、电表等器材做测量小灯泡电功率的实验。
（1）图甲为实验电路图，图乙是小明所连接的实物电路，但有一根导线连接错误，请你在连接错误的导线上画×，并画出正确的连接导线；（ ）
（2）连接好电路，闭合开关前，滑动变阻器的滑片P应调至最___________（选填“左”或“右”）端；闭合开关后，发现灯泡不发光，电流表无示数，但电压表示数接近电源电压，则产生此故障的原因可能是：___________；
（3）排除故障后，闭合开关并调节滑动变阻器，测得三组数据如下表。其中第2次实验时的电流表示数如图丙所示，则第2次测得的电流是___________A；
分析数据，可知测得的额定功率比标注的___________（选填“大”“相等”或“小”），排除小明测量方法及读数的问题，造成偏差的原因是：___________；
（4）图所示的A、B、C三种电路图，是小明为了避免上述测量方法导致的测量结果不准确而设计的三种测量另一个小灯泡（额定电压已知）的额定功率的电路图，其中R0为已知阻值的定值电阻，S为单刀双掷开关（S可以连接“a”或“b”），则这三种测量方案可行的是___________（选填字母）。
A． B． C．
【答案】 ①. ②. 右 ③. 小灯泡断路 ④. 0.34 ⑤. 大 ⑥. 见解析 ⑦. AB
【解析】
【详解】（1）[1]图中小灯泡和电压表被短路，连接滑动变阻器的上接线柱与小灯泡的左端相连即可，如下图
（2）[2]闭合开关前，滑片处于最大阻值处起保护电路作用，滑片移至最右端。
[3]灯泡不发光，电流表无示数，说明灯泡断路，电压表串联在电路中，测电源电压。
（3）[4]电流表量程为0～0.6A，分度值为0.02A，因此灯泡的额定电流为0.34A。
[5][6]测得的额定功率为
这是由于电压表的电阻不是无限大，电流表测量的是小灯泡和电压表的总电流，大于通过小灯泡的电流，所以测量的额定功率偏大。
（4）[7]分析电路图，判断哪个电路可以用来测量另一个小灯泡的额定功率。
A．小灯泡、定值电阻R0和滑动变阻器三者串联，开关S先接a，通过移动滑片的位置，使灯泡的电压为额定电压，保持滑片位置不动，开关S再接b,电压表和定值电阻应起到测量电流的作用，通过串并联电路中电流和电压的规律可以得到通过小灯泡的额定电流，可以用来测量小灯泡的额定功率，故A可行，符合题意；
B．小灯泡、定值电阻R0并联后和滑动变阻器进行串联，在没有电压表的情况下，电流表与定值电阻应起到电压表的测量作用，开关S先接b，电流表测量的是定值电阻R0的电流，通过移动滑动变阻器的滑片使电流表的示数为
此时灯泡正常发光，保持滑片位置不动，开关S再接a，电流表测量的是小灯泡和定值电阻R0的总电流，通过串并联电路中电流和电压的规律得到通过小灯泡的额定电流，可以用来测量小灯泡的额定功率，故B可行，符合题意；
C．小灯泡、定值电阻R0并联后和滑动变阻器进行串联，无论开关S接a还是接b都无法得知小灯泡是否正常发光，故无法测量小灯泡的额定功率，故C不可行，不符合题意。
故选AB。
五、综合应用题（本题共2小题，每小题9分，共18分）
20. 2021年7月20日，郑州市发生特大暴雨灾害，灾后来自全国的救援队疾驰支援。图为某救援队在郑州京广南路隧道进行排水作业的画面，图示装置为5000型“龙吸水”抽水机，能量由车载发电机供应，每小时可以抽排水，已知车载柴油发动机的机组油箱容积为300L，可供发电机组持续工作10h。
（1）京广南路隧道是一条南北隧道，在“龙吸水”从南侧抽水的过程中，北侧的水位会同时随着下降，原因是整个隧道相当于一个___________；抽水机主要是利用___________工作的；
（2）已知京广南路隧道积水量约50万立方米，如果有五台5000型“龙吸水”抽水机共同作业，需要多长时间才可以把水抽干净_____？在这段时间内，发动机消耗的柴油至少为多少升___？
（3）京广南路隧道长约2400m，限速60km/h，在平时遵守交通规则的情况下，一辆轿车行驶完整个隧道至少需要多少分钟______？
（4）据报道，在这次暴雨中，京广南路隧道从下午3点多开始堵车，5点多隧道逐渐积水，许多司机看到水位增高，果断下车；并不停拍打沿途车窗，提醒司机赶快下车；遇到水堵车门打不开的情况，利用破窗锤等尖锐工具敲碎玻璃，协助车内人员从车窗逃离，大家互相照应，陆续安全走出了隧道。以上逃生技巧中请举出一例，并说明其中包含的物理知识。（ ）
【答案】 ①. 连通器 ②. 大气压 ③. 20h ④. 3000L ⑤. 2.4min ⑥. 见解析
【解析】
【详解】（1）[1]上端开口，下部连通的容器叫做连通器，在液体不流动的情况下，连通器各容器中的液面应保持相平；京广南路隧道是一条南北隧道，在“龙吸水”从南侧抽水的过程中，北侧的水位也会同时随着下降，原因是整个隧道相当于一个连通器。
[2]抽水机工作时把管内的空气抽掉以后，管子里的压强降低，在大气压的作用下，将水压进管里，所以抽水机主要是利用大气压工作的。
（2）[3][4]五台5000型“龙吸水”抽水机共同作业，每小时抽水的体积
把水抽干净需要的时间
车载柴油发动机的机组油箱容积为300L，可供发电机组持续工作10h，在这段时间内，发动机消耗的柴油至少为
（3）[5]根据速度公式得，轿车行驶完整个隧道至少需要的时间为
（4）[6]“遇到水堵车门打不开的情况，利用破窗锤等尖锐工具敲碎玻璃”，其中包含的物理知识是：在压力一定时，减小受力面积可以增大压强。
21. 某家用电热水器有“加热”和“保温”两个挡位，其简化电路如图所示，其中R1、R2是电热丝。当电热水器正常工作时，“加热”功率为5000W，“保温”功率为110W。
（1）电热水器是利用电流的__________效应工作的。为了用电安全，电热水器应使用__________（选填“两脚”或“三脚”）插头。
（2）电阻R1和R2的阻值分别为多少__________？
（3）把质量为25kg的水从20℃加热到60℃，电热水器用时16min40s，则该电热水器的加热效率为多少__________？[已知]
（4）请写出使用电能的一个优点__________。
【答案】 ①. 热 ②. 三脚 ③. 9.68Ω，430.32Ω ④. 84% ⑤. 使用电能对环境的污染小
【解析】
【详解】（1）[1]电热水器工作时将电能转化为内能，所以电热水器是利用电流的热效应工作的。
[2]为了用电安全，有金属外壳的用电器要使用三脚插头，所以电热水器应使用三脚插头。
（2）[3]由图可知，当开关S接1时，只有R2工作，当开关S接2时，R1和R2串联；根据串联电路的电阻特点可知，当开关S接1时，只有R2工作，电路中的电阻最小，根据可知，电路中的总功率最大，电热水器处于加热挡；由可知，R2的阻值
当开关S接2时，R1和R2串联，电路中的电阻最大，总功率最小，电热水器处于保温挡；由可知，R1和R2的串联总电阻
根据串联电路的电阻特点可知，R1的阻值
（3）[4]水吸收的热量
电热水器工作的时间
由可知，电热水器消耗的电能
电热水器的加热效率
（4）[5]使用电能的优点有：效率高，对环境的污染小。烧杯和豆浆的质量
烧杯和剩余豆浆的质量
量筒中豆浆的质量m/g
量筒中豆浆的体积
浆的密度
64.4
33.2
___________
30
___________
实验次数
1
2
3
电压U/V
2.0
2.5
3.0
电流I/A
0.30
0.44
1.本试卷共8页，五个大题，21小题，满分70分，考试时间60分钟。
2.答卷前请将密封线内的项目填写清楚。
一、填空题（本题共6小题，每空1分，共14分）
1. 2022年冬奥会上，中国选手谷爱凌在女子大跳台比赛中勇夺金牌，如图是比赛中的情景，谷爱凌离开大跳台后还能向上运动，说明谷爱凌具有________，她在空中运动的路线是曲线，这是因为重力改变了她的________。第一次正确揭示了运动和力的关系的是英国科学家牛顿。为了纪念他，国际上用他的名字作为_________的单位。
【答案】 ①. 惯性 ②. 运动状态 ③. 力
【解析】
【详解】[1]由于惯性，谷爱凌会有保持原有运动状态，所以离开大跳台后还能向上运动。
[2]力会改变物体的运动状态，在重力作用下，谷爱凌在空中运动的路线是曲线。
[3]为了纪念牛顿在力学方面作出的贡献，国际上用他的名字作为力的单位。
2. 节日里，大家都喜欢燃放鞭炮，鞭炮声是由火药爆炸时引起空气 _____产生的。但是燃放烟花爆竹时会闻到强烈的火药味，这是 _____现象，会严重污染大气。目前，我国多数地区已禁止燃放烟花爆竹，这是采用 _____的方法控制噪声的。
【答案】 ①. 振动 ②. 扩散 ③. 声源处
【解析】
【详解】[1]声音是由物体振动产生，鞭炮的爆炸声是由空气振动产生的。
[2]构成物质的分子总在不停地做无规则运动，故会使人们闻到浓烈的火药味，这是扩散现象。
[3]声音可以在声源处、传播过程中，人耳处减弱。禁止燃放烟花爆竹，这是在声源处减弱噪声的。
3. 受2022年第一波强冷空气影响，1月29日，在广东北部地区，植被上、树木上都挂满了冰挂，晶莹剔透，如图所示。冰挂是水___________形成的，这一过程中水的内能是降低的，这是通过___________方式改变了水的内能。
【答案】 ①. 凝固 ②. 热传递
【解析】
【详解】[1][2]在广东北部地区，植被上、树木上都挂满了冰挂，是由液态变为固态，是凝固现象。这一过程中水放出热量、内能减小，这是通过热传递的方式改变了水的内能。
4. 如图所示，这是今年三星堆遗址考古中发掘的纯黄金面具残片，其质量大约是280g。考古学者根据残片推测完整面具的质量会超过500g。这样推测是依据完整面具和残片有相同的_____（选填“质量”、“体积”或“密度”）。若制成完整黄金面具需要黄金的体积为30cm3，则完整黄金面具的质量为____g。（ρ黄金=19.3×103kg/m3）
【答案】 ①. 密度 ②. 579
【解析】
【详解】[1][2]由题意知，完整面具变为残片，其面积、重力、质量都减小，但密度只与物质的种类、温度和物质的状态有关，与体积和质量无关，因此完整面具变为残片的密度不变。即样推测是依据完整面具和残片有相同的密度
ρ黄金=19.3×103kg/m3=19.3g/cm3
若制成完整黄金面具需要黄金体积为30cm3，则完整黄金面具的质量
m=ρ黄金V=19.3g/cm3×30cm3=579g
5. 如图是一款养生壶和它的电路简图，该壶有“加热”和“保温”两挡。电源电压为220V，电阻丝R1=R2=44Ω，当开关______闭合时，养生壶在“加热”挡工作。壶内1kg的水从20℃到烧开所需加热时间为336s。若不计热量损失，加热过程中电热壶的实际功率______（选填“小于”“大于”或“等于”）额定功率。[已知，当地气压为1标准大气压]
【答案】 ①. S1和S2 ②. 小于
【解析】
【详解】[1]由图乙可知，当开关S1和S2都闭合时，只有R1工作，当开关S1断开时，R1、R2串联，根据串联电路的电阻特点可知，当开关S1和S2都闭合时，只有R1工作，电路中的电阻最小，根据可知，电功率最大，养生壶处于加热挡。
[2]由于养生壶的加热挡的功率为
一个标准大气压下，水的沸点是100℃，水吸收的热量为
不计热量损失，养生壶消耗的电能为
养生壶的实际功率为
所以，养生壶的实际功率小于加热挡的额定功率。
6. 电动机内部有线圈，电流流过电动机后电能大部分转化成机械能，因此电动机的电流、电压和电阻不满足欧姆定律。类比电动机，下图是说明巨磁电阻特性原理的示意图，GMR是巨磁电阻。如果闭合开关并使滑片P向左滑动，指示灯亮度会增强。左侧的电磁铁电路中，电磁铁的电阻、两端的电压和通过的电流___________（选填“会”或“不会”）满足，从能量转化的角度说说你判断的理由：___________。
【答案】 ①. 不会 ②. 见解析
【解析】
【详解】[1][2]根据题意知道，电流流过电动机后电能大部分转化成机械能，还有少部分转化为内能，因此电动机的电流、电压和电阻不满足欧姆定律。与电动机通电工作时类似，电磁铁工作时将一部分电能转化为磁能，一部分电能转化为内能，所以电磁铁的电阻、两端的电压和通过的电流不会满足
二、选择题（本题共8小题，每小题2分，共16分。第7~12题每小题只有一个选项符合题目要求，第13、14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有错选的得0分）
7. 下列数据最符合生活实际的是（ ）
A. 一枚硬币的厚度为5mmB. 城市道路电动自行车限速25m/s
C. 人体感觉舒适的环境温度为37℃D. 中学生的体积大约为
【答案】D
【解析】
【详解】A．一枚硬币的厚度为2mm，故A不符合题意；
B．人骑自行车的速度约5m/s，电动自行车行驶速度略大于此数值，在8m/s左右，故B不符合题意；
C．人体正常体温在37℃左右，感觉舒适的环境气温在23℃左右，故C不符合题意；
D．水的密度是1.0×103kg/m3，人体密度与水的密度差不多，在1.0×103kg/m3左右，中学生的质量在60kg左右，体积接近
故D符合题意。
故选D。
8. 进入冬季，小明晚上脱毛衣时常会听到电击声且有电击感。关于这种现象的出现，下列说法中正确的是（ ）
A. 不同材料的衣服相互摩擦时，导致衣服带电
B. 两种不同材料的衣服带的是同种电荷
C. 组成两种衣服的材料的原子核对核外电子的束缚能力相同
D. 这种现象就是两种材料的衣服摩擦产生了电荷
【答案】A
【解析】
【详解】A．不同材料的衣服相互摩擦时，因为束缚电子的能力不同，导致衣服带电，故A正确；
B．两种不同材料的衣服带的是异种电荷，故B错误；
C．组成两种衣服的材料的原子核对核外电子的束缚能力不相同，原子核对核外电子的束缚能力强的不容易失去电子，可以得到电子，带负电；原子核对核外电子的束缚能力弱的容易失去电子，带正电，故C错误；
D．这种现象就是两种材料的衣服摩擦转移了电荷，故D错误。
故选A。
9. 如图甲所示，小明制作了一个简易照相机模型，乙图是该模型照相机毛玻璃片（相当于光屏）上所成像，关于照相机模型及其所成的像，下列说法正确的是（ ）
A. 利用该模型所用的镜头可以制成近视眼镜
B. 该模型相机所成的像是缩小的虚像
C. 让镜头伸长同时拉长暗箱可使像变小
D. 让镜头缩短同时缩短暗箱可使像变小
【答案】D
【解析】
【详解】A．照相机的镜头是凸透镜，凸透镜用于矫正远视眼，故A错误；
B．照相机成像特点是倒立、缩小的实像，故B错误；
CD．照相机是凸透镜成实像的一种应用，是光的折射现象，u>2f时，成倒立、缩小的实像，要使像变小，应该增大物距，减小像距即镜头缩短一些，暗箱拉短一些，故C错误，D正确。
故选D。
10. 小区的广场上，有很多孩子玩如图所示的滑步车，骑行时靠小朋友的双脚用力蹬地获得向前的动力。下列对沿水平地面向右行驶的车的运动情况的分析，正确的是（ ）
A. 水平地面受到的压力等于滑步车的重力
B. 双脚离地向前滑行时，人对车的压力和地面对车的支持力不是一对平衡力
C. 双脚离地向前滑行时，人对车做功
D. 双脚离地在水平地面上向前滑行时，最终会停下来是因为人和车的动能消失了
【答案】B
【解析】
【详解】A．水平地面受到的压力大小等于滑步车和人的重力大小之和，故A错误；
B．双脚离地向前滑行时，人对车的压力大小和地面对车的支持力大小不相等，不是一对平衡力，故B正确；
C．双脚离地向前滑行时，滑步车是靠惯性继续向前运动，没有动力，人对车不做功，故C错误；
D．双脚离地在水平地面上向前滑行时，最终会停下来是因为人和车受到阻力作用，克服阻力做功，将动能转化为内能，故D错误。
故选B。
11. 安全用电关乎人民的生命和财产安全。关于图中安全用电的图片，说法不正确的是（ ）
A. 图甲：空气开关既有保险丝的功能，又方便操作，发现跳闸后直接再推上即可
B. 图乙：漏电保护开关能够自动检测比较火线电流和零线电流的大小，发现漏电情况能及时切断电路
C. 图丙：使用大功率的电暖气时要注意检查连接电暖气的导线的温度
D. 图丁：电动车充电起火大多数是因为短路造成
【答案】A
【解析】
【详解】A．家庭中的空气开关突然跳闸，是由于短路或总功率过大等原因导致电流过大形成的，所以应该先检查电路的故障，排除故障后，再将空气开关复位，故A错误，符合题意；
B．家庭电路中，当进户线的火线与零线的电流不相等，且差值达到一定值时，安装在干路上的漏电保护器就会切断电路，故B正确，不符合题意；
C．使用大功率的电暖气时，电路中的电流较大，在相同时间内导线产生的热量较大，要注意检查连接电暖气的导线的温度，故C正确，不符合题意；
D．当电源电压U一定时，如果发生短路，电路的总电阻很小，电流就会很大，电线过热容易引起火灾事故，故D正确，不符合题意。
故选A。
12. 2022年3月3日24时，受国际石油价格大涨的影响，新一轮成品油调价窗口开启。下面关于能源及其利用的说法不正确的是（ ）
A. 石油是不可再生能源
B. 汽油属于一次能源
C. 汽油燃烧时会产生有害气体，可以使用可再生能源替代
D. 生活出行尽量采用公共交通或骑自行车，尽量减少碳的排放
【答案】B
【解析】
【详解】A．石油在短时间内不能再生，是不可再生能源，故A正确，不符合题意；
B．汽油是经过加工获得的能源，属于二次能源，故B错误，符合题意；
C．汽油燃烧时会产生有害气体，对环境影响较大，且汽油是不可再生能源，不能源源不断地获得，可以使用可再生能源替代，故C正确，不符合题意；
D．生活出行尽量采用公共交通或骑自行车，减小能源消耗，尽量减少碳的排放，故D正确，不符合题意。
故选B。
13. 如图所示，放在水平桌面上的三个完全相同的装水的容器内分别放入A、B、C三个体积相同的正方体，静止后，三个容器液面高度相同。下列说法正确的是（ ）
A. 容器底部受到水的压力大小关系为F甲=F乙=F丙
B. 未放入正方体之前，容器对桌面的压强大小关系为p甲
D. 物体下表面受到的液体压力大小关系为FA
【解析】
【详解】A．三个容器液面高度相同，根据p=ρgh，容器底部受到水的压强相等，且容器底面积相等，根据F=pS，容器底部受到水的压力大小相等，故A正确；
B．放入A、B、C三个体积相同的正方体后三个容器液面高度相同，由此可知，未放入正方体之前，液体的质量大小关系m甲>m乙>m丙，则容器和水的总重力大小关系G甲>G乙>G丙，容器对水平面的压力等于容器和水的总重力，即有F甲>F乙>F丙，且容器底面积相等，根据，容器对桌面的压强大小关系为p甲>p乙>p丙，故B错误；
C．根据题意，A、B、C排开水的体积大小关系为VA
14. 小明用图甲所示电路探究滑动变阻器的功率大小的问题，电源两端电压保持不变，R1是定值电阻，R2是滑动变阻器。当开关S闭合后，改变滑动变阻器接入电路的阻值，通过滑动变阻器的电流与滑动变阻器两端的电压的关系如图乙所示。下列判断正确的是（ ）
A. 由图乙可知，通过滑动变阻器的电流与其两端的电压成反比
B. 根据图像信息可以求出电源电压为7V
C. 电路的最小功率是0.6W
D. R1最大功率是4.9W
【答案】BD
【解析】
【详解】A．由图乙知道 ，通过滑动变阻器的电流与其两端的电压成一次函数关系，不是反比关系，故A错误；
B．当滑片位于最左端时，电路为R1的简单电路，此时电路中的电流最大，由乙图知道，
I最大=0.7A
由知道，电源的电压为
当滑片位于最右端时，滑动变阻器最大阻值R2与电阻R1串联，电压表测R2两端的电压，此时电路中的电流最小，由乙图知道
U2=6V
I最小=0.1A
根据欧姆定律和串联电路中总电压等于各分电压之和得，电源的电压为
因电源的电压不变，故
解得
R1=10Ω
则电源的电压为
故B正确；
C．当滑动变阻器接入电路的电阻最大时，电路中的电流最小，电路消耗的总功率最小，其最小功率为
故C错误；
D．由知道，当滑动变阻器接入电路的电阻为0Ω时，电路中的电流最大，此时R1的功率最大，其最大功率为
故D正确。
故选BD。
三、作图题（本题共2小题，每小题2分，共4分）
15. 在平面镜成像的实验中，我们通过玻璃板可以看到玻璃板后面的蜡烛B，如图所示，试画出人眼看见蜡烛B的像的大致光路图。
【答案】
【解析】
【详解】由图知道，人眼和蜡烛B分别在玻璃的两侧，故人眼应是透过玻璃看蜡烛B，故光从空气到玻璃，再从玻璃到空气，即发生二次折射，看到蜡烛B的像B′，根据光的折射规律作出大致的光路图，如下图
16. 下图为花样滑冰运动员特鲁索娃在比赛时的个人代表性动作“蟹步”，请画出此时运动员所受重力的示意图。
【答案】
【解析】
【详解】根据二力平衡条件知道，重力的作用点应该在两脚构成的支撑面内，由运动员重心竖直向下画有向线段，用G表示，如下图
四、实验探究题（本题共3小题，第17题4分，第18题6分，第19题8分，共18分）
17. 如图，同学们用相同的装置做“探究液体沸腾时温度变化的特点”的实验。甲、乙两组同学分别用质量相同的水和食用油做实验。
（1）图中实验装置的组装顺序应___________（选填“自上而下”或“自下而上”）；
（2）两组同学通过探究可得出：水沸腾时吸收热量，但温度保持___________；
（3）两组同学通过交流发现，两种液体升温快慢不同，___________升温更快些，这是因为食用油的___________小。
【答案】 ①. 自下而上 ②. 不变 ③. 食用油 ④. 比热容
【解析】
【详解】（1）[1]酒精灯需用外焰加热，所以要先放好酒精灯，再固定铁圈的高度；而温度计的玻璃泡要全部浸没到液体中，但不能碰到容器壁和容器底，所以放好烧杯后，再调节温度计的高度；即按照自下而上的顺序进行。
（2）[2]水加热达到沸点时，温度保持不变，继续吸热。
（3）[3][4]食用油的比热容小，由 知道，吸收相同的热量后，温度变化大。
18. 学校的校本课程中，兴趣小组的同学用大豆、核桃、花生等食材制作营养豆浆。并测量营养豆浆的密度。
（1）实验原理是___________；
（2）实验过程：
①把天平放在水平桌面上，调节平衡螺母，使指针指在分度盘的中线处，如图甲所示，该做法错误之处是：___________；
②在烧杯中倒入适量豆浆，放在调好的天平上，测出其质量为64.4g（已填入表格中）；
③把烧杯中的豆浆倒入量筒中一部分，如图乙，记下量筒中豆浆的体积（已填入表格中）；
④把烧杯和剩余豆浆放在天平左盘上，往右盘内添加砝码，当放入最小的5g砝码时，天平右端下沉，接下来应进行的操作是：___________，直到天平平衡。此时砝码质量及游码位置如图丙所示，计算出量筒中豆浆的质量并填入表格中；
（3）实验数据分析；
①计算出豆浆的密度，填入表格中；
②若操作“实验过程②”时，不慎将少量豆浆溅落在量筒内壁上，测得的豆浆密度将会___________（选填“偏小”“不变”或“偏大”）。
【答案】 ①. ②. 没有将游码拨至零刻度线处 ③. 取下5g砝码，向右拨动游码 ④. 31.2 ⑤. 1.04×103 ⑥. 偏大
【解析】
【详解】（1）[1]实验原理是密度公式
（2）①[2]天平在调平衡前必须将游码拨到零刻度线；由图知道，其做法错误之处是没有把游码拨到零刻度线。
④[3]最小5g砝码放入右盘之后天平右端下沉，说明右盘中砝码的质量大于物体的质量，但超出的质量小于5g，所以此时应将5g的砝码取下，再向右移动游码，直至横梁重新水平平衡。
（3） ①[4][5]量筒中豆浆的质量为
m=m1-m2=64.4g-33.2g=31.2g
豆浆的密度为
②[6]将杯中豆浆倒入量筒来测体积，这种做法会因量筒内壁上粘液体而使测出的体积偏小，由密度计算公式知道，会导致算出的豆浆密度偏大。
19. 为了练习物理实验操作技能，小明购买了一批规格为“2.5V 0.75W”的小灯泡，他利用其中一只崭新的完好的小灯泡，以及灯座、电表等器材做测量小灯泡电功率的实验。
（1）图甲为实验电路图，图乙是小明所连接的实物电路，但有一根导线连接错误，请你在连接错误的导线上画×，并画出正确的连接导线；（ ）
（2）连接好电路，闭合开关前，滑动变阻器的滑片P应调至最___________（选填“左”或“右”）端；闭合开关后，发现灯泡不发光，电流表无示数，但电压表示数接近电源电压，则产生此故障的原因可能是：___________；
（3）排除故障后，闭合开关并调节滑动变阻器，测得三组数据如下表。其中第2次实验时的电流表示数如图丙所示，则第2次测得的电流是___________A；
分析数据，可知测得的额定功率比标注的___________（选填“大”“相等”或“小”），排除小明测量方法及读数的问题，造成偏差的原因是：___________；
（4）图所示的A、B、C三种电路图，是小明为了避免上述测量方法导致的测量结果不准确而设计的三种测量另一个小灯泡（额定电压已知）的额定功率的电路图，其中R0为已知阻值的定值电阻，S为单刀双掷开关（S可以连接“a”或“b”），则这三种测量方案可行的是___________（选填字母）。
A． B． C．
【答案】 ①. ②. 右 ③. 小灯泡断路 ④. 0.34 ⑤. 大 ⑥. 见解析 ⑦. AB
【解析】
【详解】（1）[1]图中小灯泡和电压表被短路，连接滑动变阻器的上接线柱与小灯泡的左端相连即可，如下图
（2）[2]闭合开关前，滑片处于最大阻值处起保护电路作用，滑片移至最右端。
[3]灯泡不发光，电流表无示数，说明灯泡断路，电压表串联在电路中，测电源电压。
（3）[4]电流表量程为0～0.6A，分度值为0.02A，因此灯泡的额定电流为0.34A。
[5][6]测得的额定功率为
这是由于电压表的电阻不是无限大，电流表测量的是小灯泡和电压表的总电流，大于通过小灯泡的电流，所以测量的额定功率偏大。
（4）[7]分析电路图，判断哪个电路可以用来测量另一个小灯泡的额定功率。
A．小灯泡、定值电阻R0和滑动变阻器三者串联，开关S先接a，通过移动滑片的位置，使灯泡的电压为额定电压，保持滑片位置不动，开关S再接b,电压表和定值电阻应起到测量电流的作用，通过串并联电路中电流和电压的规律可以得到通过小灯泡的额定电流，可以用来测量小灯泡的额定功率，故A可行，符合题意；
B．小灯泡、定值电阻R0并联后和滑动变阻器进行串联，在没有电压表的情况下，电流表与定值电阻应起到电压表的测量作用，开关S先接b，电流表测量的是定值电阻R0的电流，通过移动滑动变阻器的滑片使电流表的示数为
此时灯泡正常发光，保持滑片位置不动，开关S再接a，电流表测量的是小灯泡和定值电阻R0的总电流，通过串并联电路中电流和电压的规律得到通过小灯泡的额定电流，可以用来测量小灯泡的额定功率，故B可行，符合题意；
C．小灯泡、定值电阻R0并联后和滑动变阻器进行串联，无论开关S接a还是接b都无法得知小灯泡是否正常发光，故无法测量小灯泡的额定功率，故C不可行，不符合题意。
故选AB。
五、综合应用题（本题共2小题，每小题9分，共18分）
20. 2021年7月20日，郑州市发生特大暴雨灾害，灾后来自全国的救援队疾驰支援。图为某救援队在郑州京广南路隧道进行排水作业的画面，图示装置为5000型“龙吸水”抽水机，能量由车载发电机供应，每小时可以抽排水，已知车载柴油发动机的机组油箱容积为300L，可供发电机组持续工作10h。
（1）京广南路隧道是一条南北隧道，在“龙吸水”从南侧抽水的过程中，北侧的水位会同时随着下降，原因是整个隧道相当于一个___________；抽水机主要是利用___________工作的；
（2）已知京广南路隧道积水量约50万立方米，如果有五台5000型“龙吸水”抽水机共同作业，需要多长时间才可以把水抽干净_____？在这段时间内，发动机消耗的柴油至少为多少升___？
（3）京广南路隧道长约2400m，限速60km/h，在平时遵守交通规则的情况下，一辆轿车行驶完整个隧道至少需要多少分钟______？
（4）据报道，在这次暴雨中，京广南路隧道从下午3点多开始堵车，5点多隧道逐渐积水，许多司机看到水位增高，果断下车；并不停拍打沿途车窗，提醒司机赶快下车；遇到水堵车门打不开的情况，利用破窗锤等尖锐工具敲碎玻璃，协助车内人员从车窗逃离，大家互相照应，陆续安全走出了隧道。以上逃生技巧中请举出一例，并说明其中包含的物理知识。（ ）
【答案】 ①. 连通器 ②. 大气压 ③. 20h ④. 3000L ⑤. 2.4min ⑥. 见解析
【解析】
【详解】（1）[1]上端开口，下部连通的容器叫做连通器，在液体不流动的情况下，连通器各容器中的液面应保持相平；京广南路隧道是一条南北隧道，在“龙吸水”从南侧抽水的过程中，北侧的水位也会同时随着下降，原因是整个隧道相当于一个连通器。
[2]抽水机工作时把管内的空气抽掉以后，管子里的压强降低，在大气压的作用下，将水压进管里，所以抽水机主要是利用大气压工作的。
（2）[3][4]五台5000型“龙吸水”抽水机共同作业，每小时抽水的体积
把水抽干净需要的时间
车载柴油发动机的机组油箱容积为300L，可供发电机组持续工作10h，在这段时间内，发动机消耗的柴油至少为
（3）[5]根据速度公式得，轿车行驶完整个隧道至少需要的时间为
（4）[6]“遇到水堵车门打不开的情况，利用破窗锤等尖锐工具敲碎玻璃”，其中包含的物理知识是：在压力一定时，减小受力面积可以增大压强。
21. 某家用电热水器有“加热”和“保温”两个挡位，其简化电路如图所示，其中R1、R2是电热丝。当电热水器正常工作时，“加热”功率为5000W，“保温”功率为110W。
（1）电热水器是利用电流的__________效应工作的。为了用电安全，电热水器应使用__________（选填“两脚”或“三脚”）插头。
（2）电阻R1和R2的阻值分别为多少__________？
（3）把质量为25kg的水从20℃加热到60℃，电热水器用时16min40s，则该电热水器的加热效率为多少__________？[已知]
（4）请写出使用电能的一个优点__________。
【答案】 ①. 热 ②. 三脚 ③. 9.68Ω，430.32Ω ④. 84% ⑤. 使用电能对环境的污染小
【解析】
【详解】（1）[1]电热水器工作时将电能转化为内能，所以电热水器是利用电流的热效应工作的。
[2]为了用电安全，有金属外壳的用电器要使用三脚插头，所以电热水器应使用三脚插头。
（2）[3]由图可知，当开关S接1时，只有R2工作，当开关S接2时，R1和R2串联；根据串联电路的电阻特点可知，当开关S接1时，只有R2工作，电路中的电阻最小，根据可知，电路中的总功率最大，电热水器处于加热挡；由可知，R2的阻值
当开关S接2时，R1和R2串联，电路中的电阻最大，总功率最小，电热水器处于保温挡；由可知，R1和R2的串联总电阻
根据串联电路的电阻特点可知，R1的阻值
（3）[4]水吸收的热量
电热水器工作的时间
由可知，电热水器消耗的电能
电热水器的加热效率
（4）[5]使用电能的优点有：效率高，对环境的污染小。烧杯和豆浆的质量
烧杯和剩余豆浆的质量
量筒中豆浆的质量m/g
量筒中豆浆的体积
浆的密度
64.4
33.2
___________
30
___________
实验次数
1
2
3
电压U/V
2.0
2.5
3.0
电流I/A
0.30
0.44
相关试卷
河南省永城市实验中学2022-2023学年九年级下学期开学考试物理试题（原卷版+解析版）： 这是一份河南省永城市实验中学2022-2023学年九年级下学期开学考试物理试题（原卷版+解析版），文件包含精品解析河南省永城市实验中学2022-2023学年九年级下学期开学考试物理试题原卷版docx、精品解析河南省永城市实验中学2022-2023学年九年级下学期开学考试物理试题解析版docx等2份试卷配套教学资源，其中试卷共24页， 欢迎下载使用。
辽宁省鞍山市第二中学2022-2023学年九年级下学期开学考试物理试题（原卷版+解析版）： 这是一份辽宁省鞍山市第二中学2022-2023学年九年级下学期开学考试物理试题（原卷版+解析版），文件包含精品解析辽宁省鞍山市第二中学2022-2023学年九年级下学期开学考试物理试题原卷版docx、精品解析辽宁省鞍山市第二中学2022-2023学年九年级下学期开学考试物理试题解析版docx等2份试卷配套教学资源，其中试卷共42页， 欢迎下载使用。
河南省郑州市新郑市2023-2024学年九年级上学期期末物理试题（原卷+解析）： 这是一份河南省郑州市新郑市2023-2024学年九年级上学期期末物理试题（原卷+解析），文件包含精品解析河南省郑州市新郑市2023-2024学年九年级上学期期末物理试题原卷版docx、精品解析河南省郑州市新郑市2023-2024学年九年级上学期期末物理试题解析版docx等2份试卷配套教学资源，其中试卷共24页， 欢迎下载使用。
