湖北省潜江市2023-2024学年九年级上学期期末质量检测物理试题（原卷版+解析版）

这是一份湖北省潜江市2023-2024学年九年级上学期期末质量检测物理试题（原卷版+解析版），文件包含精品解析湖北省潜江市2023-2024学年九年级上学期期末质量检测物理试题原卷版docx、精品解析湖北省潜江市2023-2024学年九年级上学期期末质量检测物理试题解析版docx等2份试卷配套教学资源，其中试卷共29页， 欢迎下载使用。

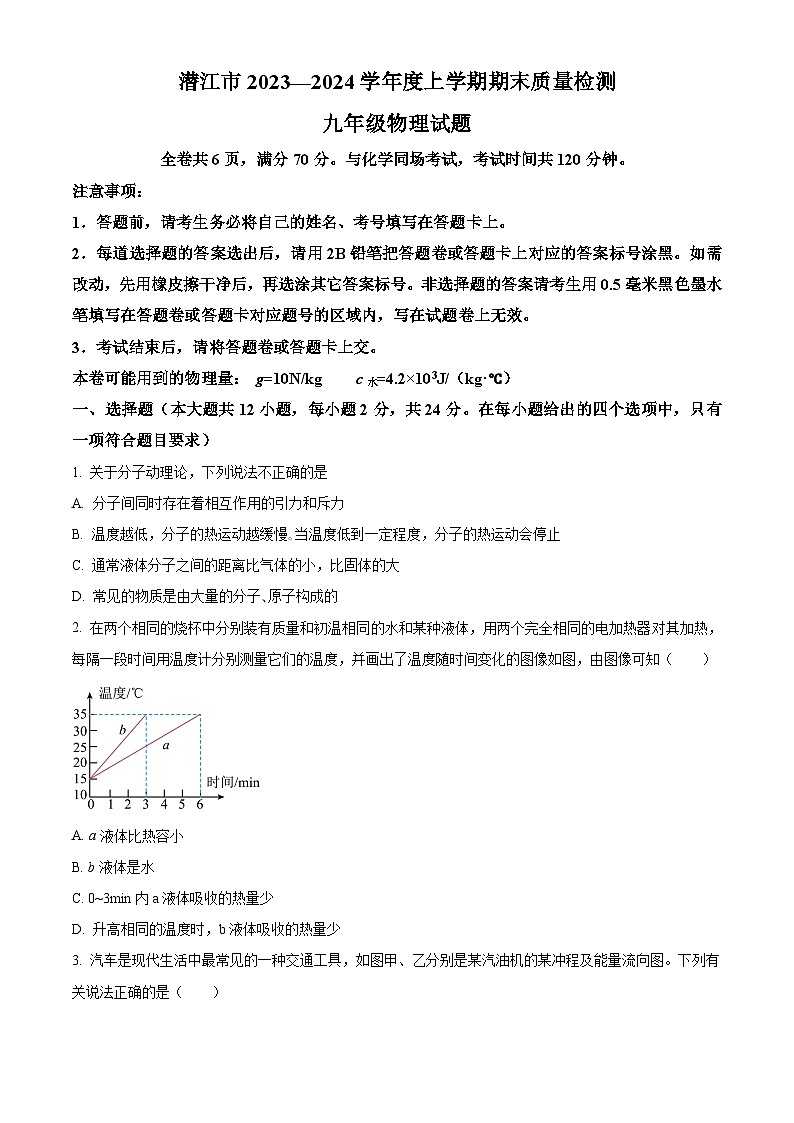

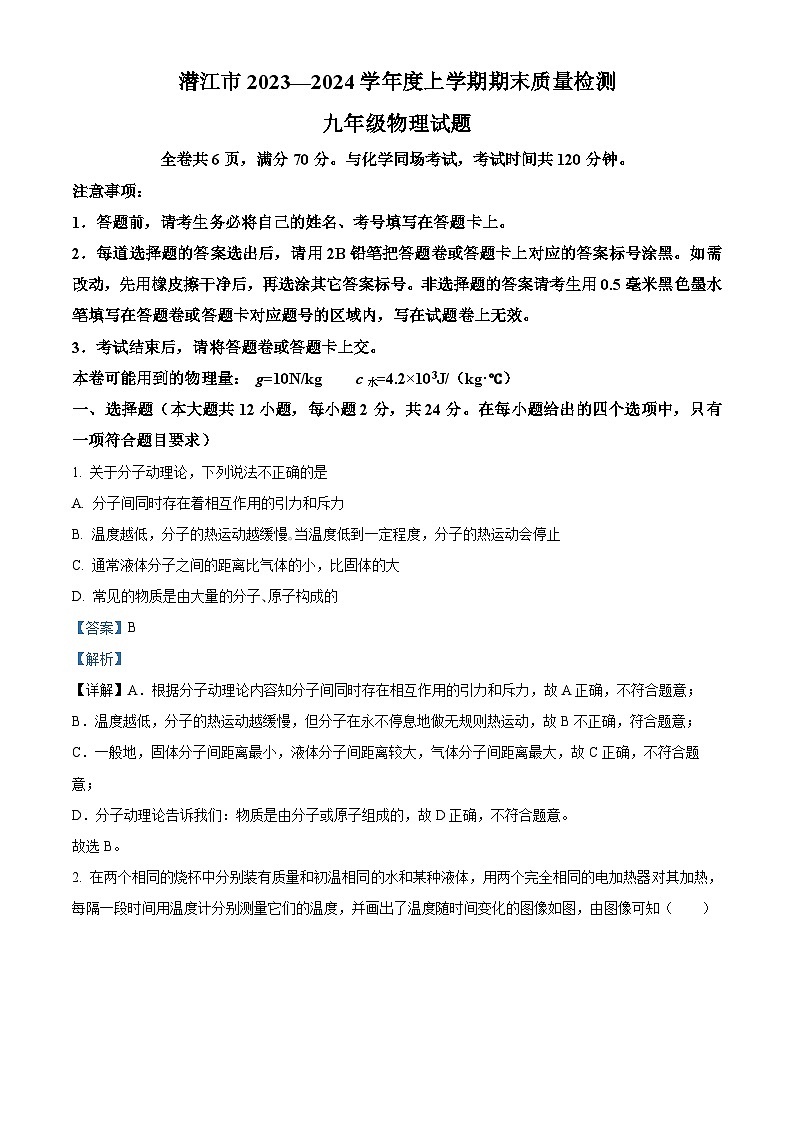

全卷共6页，满分70分。与化学同场考试，考试时间共120分钟。
注意事项：
1．答题前，请考生务必将自己的姓名、考号填写在答题卡上。
2．每道选择题的答案选出后，请用2B铅笔把答题卷或答题卡上对应的答案标号涂黑。如需改动，先用橡皮擦干净后，再选涂其它答案标号。非选择题的答案请考生用0.5毫米黑色墨水笔填写在答题卷或答题卡对应题号的区域内，写在试题卷上无效。
3．考试结束后，请将答题卷或答题卡上交。
本卷可能用到的物理量： g=10N/kg c水=4.2×103J/（kg·℃）
一、选择题（本大题共12小题，每小题2分，共24分。在每小题给出的四个选项中，只有一项符合题目要求）
1. 关于分子动理论，下列说法不正确的是
A. 分子间同时存在着相互作用的引力和斥力
B. 温度越低，分子的热运动越缓慢｡当温度低到一定程度，分子的热运动会停止
C. 通常液体分子之间的距离比气体的小，比固体的大
D. 常见的物质是由大量的分子､原子构成的

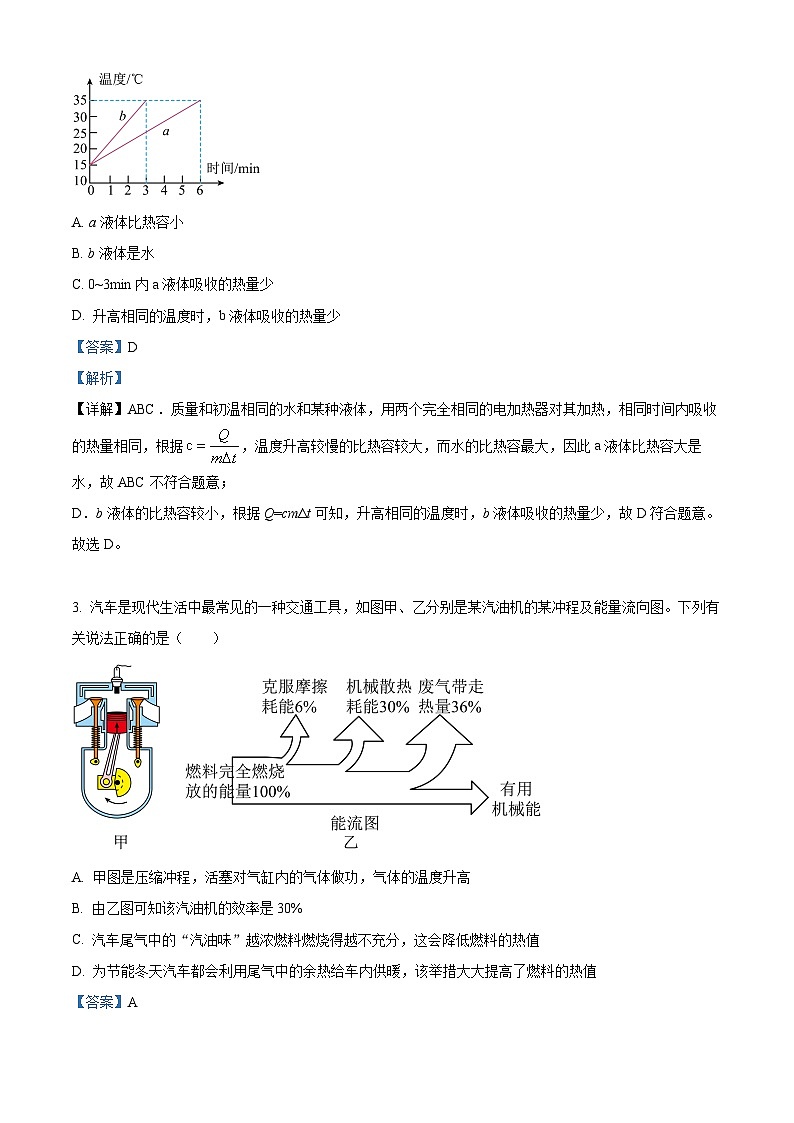

2. 在两个相同的烧杯中分别装有质量和初温相同的水和某种液体，用两个完全相同的电加热器对其加热，每隔一段时间用温度计分别测量它们的温度，并画出了温度随时间变化的图像如图，由图像可知（ ）

A. a液体比热容小
B. b液体是水
C. 0~3min内a液体吸收的热量少
D. 升高相同的温度时，b液体吸收的热量少

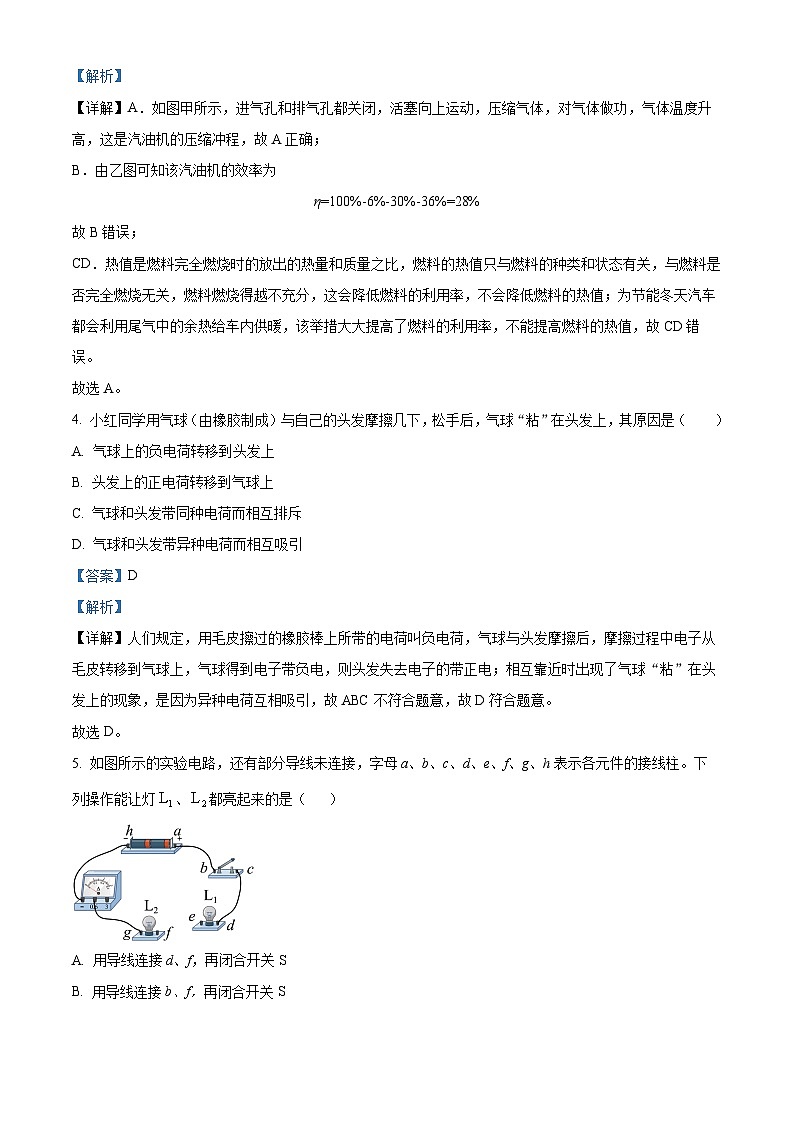

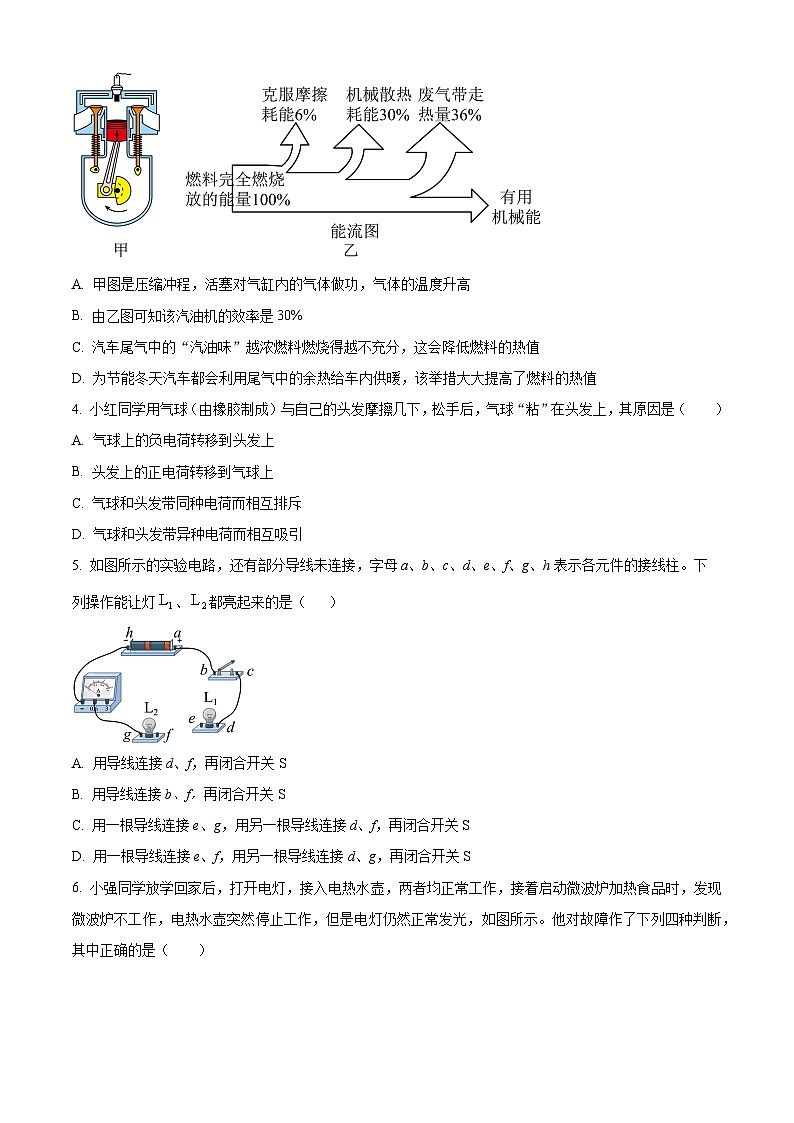

3. 汽车是现代生活中最常见的一种交通工具，如图甲、乙分别是某汽油机的某冲程及能量流向图。下列有关说法正确的是（ ）

A. 甲图是压缩冲程，活塞对气缸内的气体做功，气体的温度升高
B. 由乙图可知该汽油机的效率是30%
C. 汽车尾气中的“汽油味”越浓燃料燃烧得越不充分，这会降低燃料的热值
D. 为节能冬天汽车都会利用尾气中的余热给车内供暖，该举措大大提高了燃料的热值
4. 小红同学用气球（由橡胶制成）与自己的头发摩擦几下，松手后，气球“粘”在头发上，其原因是（ ）
A. 气球上的负电荷转移到头发上
B. 头发上的正电荷转移到气球上
C. 气球和头发带同种电荷而相互排斥
D. 气球和头发带异种电荷而相互吸引
5. 如图所示的实验电路，还有部分导线未连接，字母a、b、c、d、e、f、g、h表示各元件的接线柱。下列操作能让灯、都亮起来的是（ ）

A. 用导线连接d、f，再闭合开关S
B. 用导线连接b、f，再闭合开关S
C. 用一根导线连接e、g，用另一根导线连接d、f，再闭合开关S
D. 用一根导线连接e、f，用另一根导线连接d、g，再闭合开关S

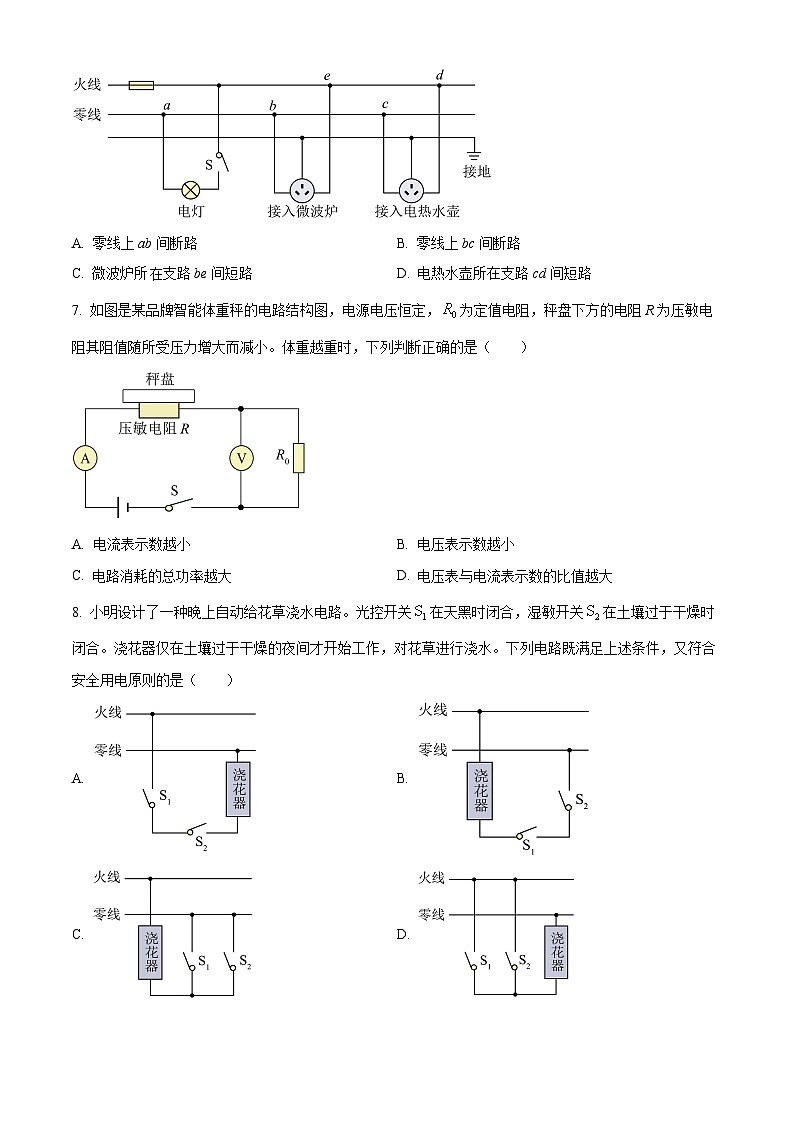

6. 小强同学放学回家后，打开电灯，接入电热水壶，两者均正常工作，接着启动微波炉加热食品时，发现微波炉不工作，电热水壶突然停止工作，但是电灯仍然正常发光，如图所示。他对故障作了下列四种判断，其中正确的是（ ）

A. 零线上ab间断路B. 零线上bc间断路
C. 微波炉所支路be间短路D. 电热水壶所在支路cd间短路
7. 如图是某品牌智能体重秤的电路结构图，电源电压恒定，为定值电阻，秤盘下方的电阻R为压敏电阻其阻值随所受压力增大而减小。体重越重时，下列判断正确的是（ ）

A. 电流表示数越小B. 电压表示数越小
C. 电路消耗的总功率越大D. 电压表与电流表示数的比值越大
8. 小明设计了一种晚上自动给花草浇水电路。光控开关在天黑时闭合，湿敏开关在土壤过于干燥时闭合。浇花器仅在土壤过于干燥的夜间才开始工作，对花草进行浇水。下列电路既满足上述条件，又符合安全用电原则的是（ ）
A. B.
C. D.
9. 下列估测的数据中，最符合实际的是（ ）
A. 一节干电池的电压约为1.5V
B. 一个电热水壶的加热功率约为10W
C. 一台电视机正常工作的电流约为10A
D. 一盏台灯工作2小时消耗电能约为
10. 如图是浴室使用的带防护罩的插座，其外壳上标有“10A”。下列有关该插座的使用及安全用电说法正确的是（ ）

A. 插座与照明灯之间是串联的
B. 三孔插座的右孔与家庭电路的零线相连
C. 插座允许接入两个任意大功率用电器同时使用
D. 防护罩能防止进水所引起的安全事故
11. 如图所示，电源电压不变，只闭合开关后，电流表示数为；断开开关，将电流表和电压表的位置互换，再将开关、均闭合后，电流表的示数为，电压表的示数为。下列说法错误的是（ ）
A. 电源电压为
B. 两表位置互换前后，电阻两端的电压之比
C. 两表位置互换前后，电阻消耗的功率之比为
D. 电阻的阻值为
12. 如图甲所示的电路中，电源电压恒定，闭合开关S，将滑动变阻器的滑片P从最右端滑至灯泡正常发光的位置，两电压表示数与电流表示数变化的关系图像如图乙所示，则下列说法正确的是（ ）

A. a曲线表示电压表V1示数与电流表示数变化的关系图像
B. 电源电压为8V
C. 灯泡正常发光时滑动变阻器连入电路的阻值为40Ω
D. 灯泡的额定功率为3.5W
二、填空题（本大题共4小题，每空1分 共10分）
13. 某燃气热水器将20L的水从20℃加热到70℃，完全燃烧了0.21m3的煤气。水吸收的热量是______J，煤气放出的热量是______J，该燃气热水器烧水的效率是______。[已知水的比热容为4.2×103J/（kg•℃），水的密度为1.0×103kg/m3，煤气的热值为4×107J/m3]。
14. 小明的爸爸新买了一辆燃油小汽车，刚打开车门，他就闻到一股气味，这其实是物理学中的______现象；遇到障碍物紧急刹车时，轮胎与地面摩擦常有冒烟现象，在路面上留下长长的黑色痕迹，在此过程中是通过______增加了轮胎的内能。某品牌电动汽车的电池容量为130Ah，额定电压为400V，充满电后它存储了______kW·h的能量。
15. 小明为了探究电流产生的热量与电流大小的关系，利用阻值相等的电阻丝R1、R2、R3，设计了如图甲所示电路，将电阻丝R3和______（填“R1”或“R2”）分别放在如图乙所示的两个相同装置中，实验通过U形管中______反映电阻丝产生热量的多少。
16. 如图甲所示电路，闭合开关S，电流表、的示数如图乙、图丙所示，则电流表的示数是___________；若只将小灯泡、的位置互换，闭合开关S，电流表的示数是___________。
三、探究实践题（本题共5小题，第17小题2分，第18小题2分，第19小题6分，第20小题5分，第21小题6分，共21分）
17. 如图所示，根据小磁针静止时的指向标出通电螺线管的N极和电源的正、负极｡
18. 如图所示，请按照安全用电要求，在图中标记出火线、零线，并将灯泡和开关、三孔插座接入家庭电路。
19. 如图是探究“比较不同物质吸热能力”的实验装置；
（1）设计实验时，需要对变量进行控制，在两个相同烧瓶中分别接入相同的电阻丝，装入______（选填“质量”或“体积”）和初温都相同的水和煤油，分别插入温度计；实验中水和煤油在相同的时间吸收的热量______（选填“相同”或“不同”）；
（2）实验中通过______来比较水和煤油吸收热量的多少，这种研究方法是______；
（3）如图乙是根据实验数据描绘的图象，分析图象可知，水对应的图线是______（选填“A”或“B”），______（选填“水”或“煤油”）的吸热能力更强。
20. 如图甲为小俊和小红在探究电阻一定时电流与电压关系的实验中连接的部分实物图。
（1）在图甲中用笔画线代替导线将实物图连接完整，使滑片向右滑动时电流表的示数变大______；
（2）正确连接电路，闭合开关后，发现电流表无示数，电压表有示数，则电路可能出现的故障是______；
（3）他们测量出的数据如表，请在图乙的坐标纸中描点画出I﹣U图像______；
（4）小俊和小红分析图像后得出了结论，为了使结论具有普遍性，小俊提出用刚才的实验器材增加实验次数，小红提出换用不同的定值电阻重复前面的实验。你觉得科学合理的是______（选填“小俊”或“小红”）的方案；
（5）他们发现另外一组的同学画出的图像（如图丙）所反映出的规律与自己的不同，请你分析该小组实验中可能存在的问题是______。
21. 课后服务社团活动中，“创新”兴趣小组在“测定小灯泡的电功率”的实验中先用如图甲所示的器材进行实验，其中电源电压为6V，小灯泡额定电压为2.5V（正常发光时电阻约为12Ω）。
（1）为能顺利完成该实验，下列不同规格的滑动变阻器应选用______（选填字母）；
A．“10Ω，0.5A”的滑动变阻器
B．“20Ω，2A”的滑动变阻器
C．“5Ω，1A”的滑动变阻器
（2）连接电路后，闭合开关，移动滑片，电压表的示数如图乙所示，此时电压表的读数为______；为了测量小灯泡的额定功率，应将滑动变阻器的滑片向______端移动（选填“左”或“右”）；
（3）通过小灯泡的电流随它两端电压变化的关系如图丙所示，则小灯泡的额定功率为______W；
（4）实验结束后，某同学设计了如图丁所示的电路来测量额定电压为6V的小灯泡的额定功率。已知电源电压为18V，定值电阻R的阻值为20Ω。实验步骤如下：
①开关S、S1闭合，S2断开，调节滑动变阻器R′的滑片，使小灯泡正常发光；
②保持滑片位置不动，开关S、S2闭合，S1断开，此时电压表的示数为8V；
③再将滑动变阻器的滑片移至最右端，此时电压表的示数为14V；
④小灯泡的额定功率P额＝______W。
四、综合应用题（本题共2小题，第22小题8分，第23小题7分，共15分）
22. 如图所示，电源电压恒为3V，小灯泡标有“2.5V 1.25W”（设小灯泡电阻不变），滑动变阻器最大阻值为20Ω。
（1）求小灯泡正常发光时的电流；
（2）求小灯泡正常发光时滑动变阻器接入电路的阻值；
（3）求小灯泡正常发光时电路总功率；
（4）当电压表示数为2V时，小灯泡的实际功率。
23. 如图所示是一款家用电饭锅，其工作时有两种状态，分别是煮饭过程中的加热状态和米饭煮熟后的保温状态。该种电饭锅的简化电路图如图乙所示，R1、R2为电热丝，其相关参数如下表。求：
（1）该电饭锅在保温状态下的工作电流；
（2）电热丝R2的阻值；
（3）若不计热量损失，该电饭锅正常工作，把质量为0.55kg、初温为20℃的水加热到100℃，需要多少秒？[c水=4.2×103J/(kg·℃)]
实验次数
1
2
3
4
5
6
电压U/V
0.4
0.8
1.2
1.6
2.0
2.4
电流I/A
0.08
0.16
0.30
0.32
0.40
0.48
额定电压
220V
加热功率
880W
保温功率
220W
