高中物理人教版 (2019)选择性必修 第二册4 互感和自感课时训练

这是一份高中物理人教版 (2019)选择性必修 第二册4 互感和自感课时训练，共14页。试卷主要包含了单选题，计算题等内容，欢迎下载使用。

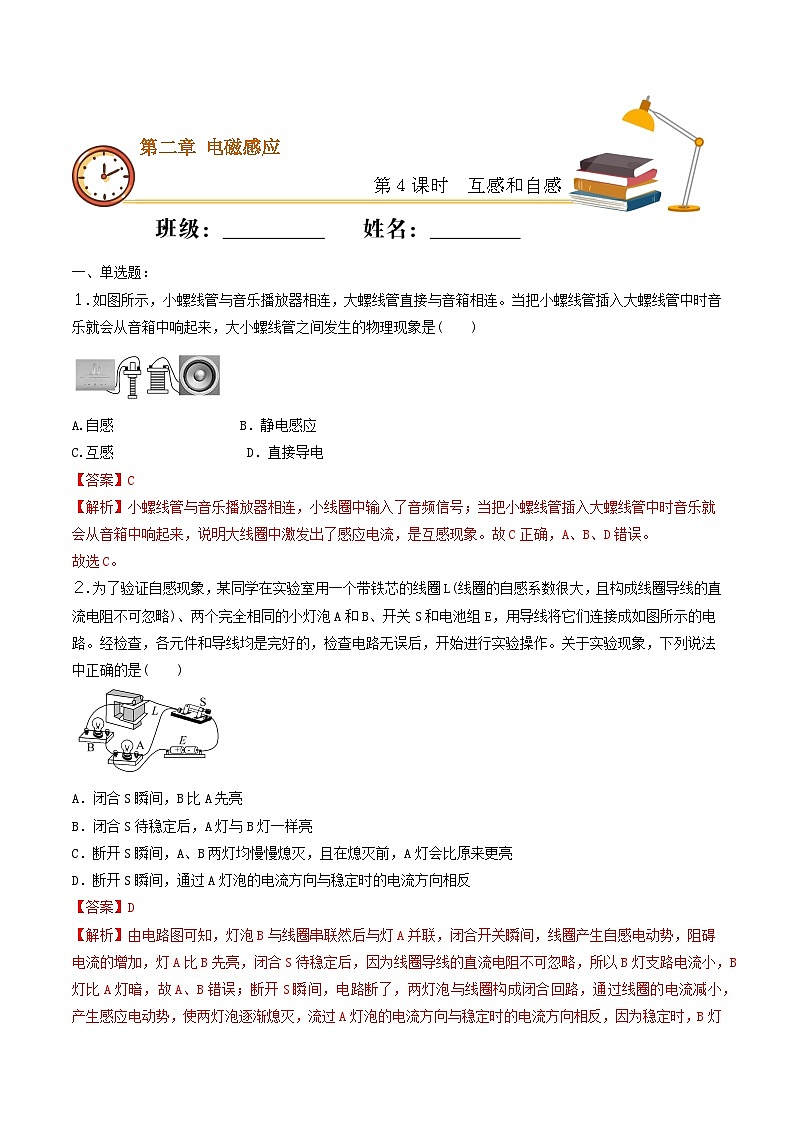

１.如图所示，小螺线管与音乐播放器相连，大螺线管直接与音箱相连。当把小螺线管插入大螺线管中时音乐就会从音箱中响起来，大小螺线管之间发生的物理现象是( )
A.自感 B．静电感应
C.互感 D．直接导电
【答案】C
【解析】小螺线管与音乐播放器相连，小线圈中输入了音频信号；当把小螺线管插入大螺线管中时音乐就会从音箱中响起来，说明大线圈中激发出了感应电流，是互感现象。故C正确，A、B、D错误。
故选C。
２.为了验证自感现象，某同学在实验室用一个带铁芯的线圈L(线圈的自感系数很大，且构成线圈导线的直流电阻不可忽略)、两个完全相同的小灯泡A和B、开关S和电池组E，用导线将它们连接成如图所示的电路。经检查，各元件和导线均是完好的，检查电路无误后，开始进行实验操作。关于实验现象，下列说法中正确的是( )
A．闭合S瞬间，B比A先亮
B．闭合S待稳定后，A灯与B灯一样亮
C．断开S瞬间，A、B两灯均慢慢熄灭，且在熄灭前，A灯会比原来更亮
D．断开S瞬间，通过A灯泡的电流方向与稳定时的电流方向相反
【答案】D
【解析】由电路图可知，灯泡B与线圈串联然后与灯A并联，闭合开关瞬间，线圈产生自感电动势，阻碍电流的增加，灯A比B先亮，闭合S待稳定后，因为线圈导线的直流电阻不可忽略，所以B灯支路电流小，B灯比A灯暗，故A、B错误；断开S瞬间，电路断了，两灯泡与线圈构成闭合回路，通过线圈的电流减小，产生感应电动势，使两灯泡逐渐熄灭，流过A灯泡的电流方向与稳定时的电流方向相反，因为稳定时，B灯支路电流小于A灯支路，所以A灯不会比原来更亮，故C错误，D正确。
故选D。

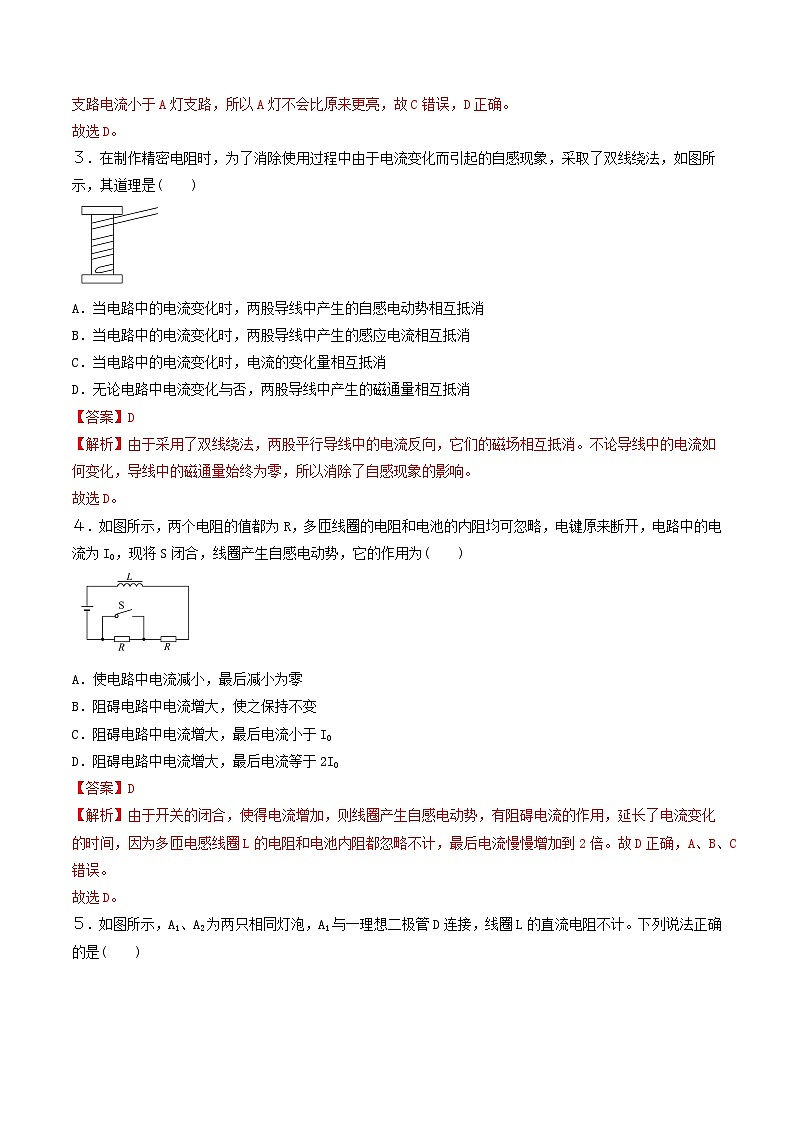

３．在制作精密电阻时，为了消除使用过程中由于电流变化而引起的自感现象，采取了双线绕法，如图所示，其道理是( )
A．当电路中的电流变化时，两股导线中产生的自感电动势相互抵消
B．当电路中的电流变化时，两股导线中产生的感应电流相互抵消
C．当电路中的电流变化时，电流的变化量相互抵消
D．无论电路中电流变化与否，两股导线中产生的磁通量相互抵消
【答案】D
【解析】由于采用了双线绕法，两股平行导线中的电流反向，它们的磁场相互抵消。不论导线中的电流如何变化，导线中的磁通量始终为零，所以消除了自感现象的影响。
故选D。
４．如图所示，两个电阻的值都为R，多匝线圈的电阻和电池的内阻均可忽略，电键原来断开，电路中的电流为I0，现将S闭合，线圈产生自感电动势，它的作用为( )
A．使电路中电流减小，最后减小为零
B．阻碍电路中电流增大，使之保持不变
C．阻碍电路中电流增大，最后电流小于I0
D．阻碍电路中电流增大，最后电流等于2I0
【答案】D
【解析】由于开关的闭合，使得电流增加，则线圈产生自感电动势，有阻碍电流的作用，延长了电流变化的时间，因为多匝电感线圈L的电阻和电池内阻都忽略不计，最后电流慢慢增加到2倍。故D正确，A、B、C错误。
故选D。

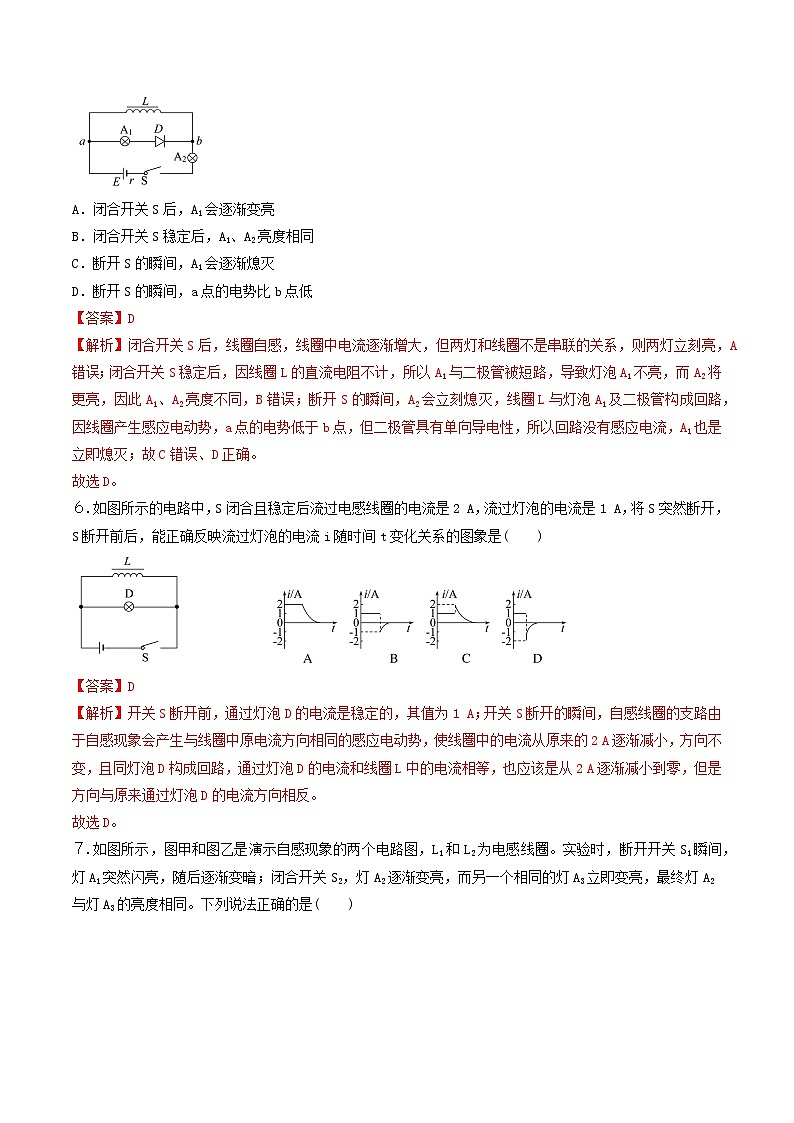

５．如图所示，A1、A2为两只相同灯泡，A1与一理想二极管D连接，线圈L的直流电阻不计。下列说法正确的是( )
A．闭合开关S后，A1会逐渐变亮
B．闭合开关S稳定后，A1、A2亮度相同
C．断开S的瞬间，A1会逐渐熄灭
D．断开S的瞬间，a点的电势比b点低
【答案】D
【解析】闭合开关S后，线圈自感，线圈中电流逐渐增大，但两灯和线圈不是串联的关系，则两灯立刻亮，A错误；闭合开关S稳定后，因线圈L的直流电阻不计，所以A1与二极管被短路，导致灯泡A1不亮，而A2将更亮，因此A1、A2亮度不同，B错误；断开S的瞬间，A2会立刻熄灭，线圈L与灯泡A1及二极管构成回路，因线圈产生感应电动势，a点的电势低于b点，但二极管具有单向导电性，所以回路没有感应电流，A1也是立即熄灭；故C错误、D正确。
故选D。
６.如图所示的电路中，S闭合且稳定后流过电感线圈的电流是2 A，流过灯泡的电流是1 A，将S突然断开，S断开前后，能正确反映流过灯泡的电流i随时间t变化关系的图象是( )

【答案】D
【解析】开关S断开前，通过灯泡D的电流是稳定的，其值为1 A；开关S断开的瞬间，自感线圈的支路由于自感现象会产生与线圈中原电流方向相同的感应电动势，使线圏中的电流从原来的2 A逐渐减小，方向不变，且同灯泡D构成回路，通过灯泡D的电流和线圈L中的电流相等，也应该是从2 A逐渐减小到零，但是方向与原来通过灯泡D的电流方向相反。
故选D。
７.如图所示，图甲和图乙是演示自感现象的两个电路图，L1和L2为电感线圈。实验时，断开开关S1瞬间，灯A1突然闪亮，随后逐渐变暗；闭合开关S2，灯A2逐渐变亮，而另一个相同的灯A3立即变亮，最终灯A2与灯A3的亮度相同。下列说法正确的是( )
A．图甲中，A1的电阻比L1的直流电阻大
B．图甲中，闭合开关S1，电路稳定后，A1中的电流大于L1中的电流
C．图乙中，变阻器R连入电路的电阻比L2的直流电阻大
D．图乙中，闭合开关S2瞬间，L2中的电流与变阻器R中的电流相等
【答案】A
【解析】图甲中，断开S1的瞬间，A1灯突然闪亮，是因为电路稳定时，L1的电流大于A1的电流，可知L1的电阻小于A1的电阻，故A正确；图甲中，闭合S1，电路稳定后，断开开关S1瞬间，灯A1突然闪亮，说明灯泡中的电流小于线圈中的电流，故B错误；图乙中，因为要观察两只灯泡发光的亮度变化，两个支路的总电阻相同，因两个灯泡电阻相同，所以变阻器R与L2的电阻值相同，故C错误；图乙中，闭合S2瞬间，L2对电流有阻碍作用，所以L2中电流与变阻器R中电流不相等，故D错误。
故选A。
８.如图所示的电路中，L是一个自感系数很大、直流电阻不计的线圈，L1、L2和L3是3个完全相同的灯泡，E是内阻不计的电源。在t＝0时刻，闭合开关S，电路稳定后在t1时刻断开开关S。规定以电路稳定时流过L1、L2的电流方向为正方向，分别用I1、I2表示流过L1和L2的电流，则图中能定性描述电流I随时间t变化关系的是( )

【答案】C
【解析】L的直流电阻不计，电路稳定后通过L1的电流是通过L2、L3电流的2倍。闭合开关瞬间，L2立即变亮，由于L的阻碍作用，L1逐渐变亮，即I1逐渐变大，在t1时刻断开开关S，之后电流I会在电路稳定时通过L1的电流大小基础上逐渐变小，I1方向不变，I2反向，故C正确。
故选C。
９.如图所示，L是绕在铁芯上的线圈，它与电阻R、电阻R0、开关S1和电池E可构成闭合回路。线圈上的箭头表示线圈中电流的正方向。当电流的流向与箭头所示的方向相同时，该电流为正，否则为负。开关S1和S2都处于断开状态。设在t＝0时刻，接通开关S1，经过一段时间，在t＝t1时刻，再接通开关S2，则能正确表示L中的电流I随时间t变化的图像是( )

【答案】A
【解析】在t＝0时刻，接通开关S1，通过线圈的电流从无到有，因自感电动势的产生，电流逐渐增大直到稳定；在t＝t1时刻，再接通S2时，线圈中的电流将减小，因自感电动势的存在，电流逐渐减小为零，由楞次定律可知，线圈中电流的方向不变。
故选A。
１０.如图所示，闭合电路中的螺线管可自由伸缩，螺线管有一定的长度，灯泡具有一定的亮度。若将一软铁棒从螺线管左边迅速插入螺线管内，则将看到( )
A．灯泡变暗 B．灯泡变亮
C．螺线管缩短D．螺线管长度不变
【答案】A
【解析】当软铁棒插入螺线管中时，使螺线管的自感系数增大，穿过螺线管的磁通量增加，故产生反向的自感电动势，使总电流减小，灯泡变暗，每匝线圈间同向电流吸引力减小，螺线管变长，故A正确，B、C、D错误。
故选A。
１１.如图甲所示，A、B两绝缘金属环套在同一铁芯上。A环中电流iA随时间t的变化规律如图乙所示。下列说法正确的是( )
A．t1时刻，两环间作用力最大
B．t2和t3时刻，两环相互吸引
C．t2时刻两环相互吸引，t3时刻两环相互排斥
D．t3和t4时刻，两环相互吸引
【答案】B
【解析】t1时刻虽然A环中电流最大，但电流的变化率为零，B环中感应电流为零，故两环间无相互作用，A错误；t2时刻A环中电流在减小，则B环中产生与A环中同向的电流，故两环相互吸引，同理t3时刻两环也相互吸引，故B正确，C错误；t4时刻A环中电流为零，两环无相互作用，D错误。
故选B。
１２.在如图所示的电路中，a、b为两个完全相同的灯泡，L为自感系数较大而电阻不能忽略的线圈，E为电源，S为开关。关于两灯泡点亮和熄灭的情况，下列说法正确的是( )
A．闭合开关，a先亮，b后亮，稳定后a、b一样亮
B．闭合开关，b先亮，a后亮，稳定后b比a更亮一些
C．断开开关，a逐渐熄灭，b先变得更亮后再与a同时熄灭
D．断开开关，b逐渐熄灭，a先变得更亮后再与b同时熄灭
【答案】B
【解析】由于线圈的自感作用，闭合开关，b先亮，a后亮，由于线圈的电阻不能忽略，稳定后，b比a亮，选项A错误，B正确；断开开关，a逐渐变暗，b先变得更暗再逐渐变暗，两灯泡同时熄灭，选项C、D错误。
故选B。
１３.某同学为了验证断电自感现象，自己找来带铁芯的线圈L、小灯泡A、开关S和电池组E，用导线将它们连接成如图所示的电路。检查电路后，闭合开关S，小灯泡发光；再断开开关S，小灯泡仅有不显著的延时熄灭现象。虽经多次重复，仍未见老师演示时出现的小灯泡闪亮现象，他冥思苦想找不出原因。你认为最有可能造成小灯泡未闪亮的原因是( )
A．电源的内阻较大B．小灯泡电阻偏大
C．线圈电阻偏大D．线圈的自感系数较大
【答案】C
【解析】在断电自感现象中，断电时线圈与小灯泡构成回路，线圈中储存的磁场能转化为电能，线圈相当于电源，自感电动势E自＝Leq \f(ΔI,Δt)，与原电源无关，选项A错误；如果小灯泡电阻偏大，则通过线圈的电流较大，断电时可能看到小灯泡闪亮现象和显著的延时熄灭现象，选项B错误；如果线圈电阻偏大，则通过线圈的电流较小，断电时只能看到不显著的延时熄灭现象，且小灯泡不会出现闪亮现象，选项C正确；如果线圈的自感系数较大，则自感电动势较大，可能看到显著的延时熄灭现象，选项D错误。
故选C。
１４.在如图所示的电路中，两个相同的小灯泡A1和A2分别串联一个带铁芯的自感线圈L和一个滑动变阻器R。闭合开关S后，调整R，使A1和A2发光的亮度一样，此时流过两个灯泡的电流均为I。然后，断开开关S，若t′时刻再闭合开关S，则在t′前后的一小段时间内，图中正确反映流过A1的电流i1、流过A2的电流i2随时间t变化的图像是( )

【答案】B
【解析】由题中给出的电路可知，该电路是L与A1串联，A2与R串联，然后两个支路并联。在t′时刻，A1支路的电流因为有L的自感作用，所以i1由0逐渐增大。A2支路为纯电阻电路，i2不存在逐渐增大的过程，若不计电池的内阻，则i2不变；若考虑电池的内阻，i2会略有减小。
故选B。
二．多选题：
1５.用电流传感器研究自感现象的电路如图甲所示，线圈L没有带铁芯。闭合开关S，传感器记录了电路中电流随时间的变化规律如图乙所示。下列说法中正确的有( )
A．线圈中产生的自感电动势阻碍磁通量增大
B．若线圈中插入铁芯，上述过程中电流达到稳定时经历的时间大于t0
C．若将线圈匝数加倍，上述过程中电流达到稳定时经历的时间仍等于t0
D．若将线圈匝数加倍，上述过程中电流达到稳定时经历的时间大于t0
【答案】ABD
【解析】闭合S后的瞬间回路中的电流逐渐增大，说明线圈中电流增大时，线圈中产生的自感电动势阻碍电流的增大，即阻碍电流产生的磁通量增大，故A正确；若线圈中插入铁芯，线圈自感系数增大，自感现象延长，所以若线圈中插入铁芯，上述过程中电路电流达到稳定值经历的时间大于t0，故B正确；若将线圈匝数加倍，线圈自感系数增大，自感现象延长，上述过程中电路电流达到稳定值经历的时间大于t0，故C错误，D正确。
故选：ABD。
1６．如图所示，电路中A、B是两个完全相同的灯泡，L是一个自感系数很大、直流电阻可忽略的电感线圈，C是电容很大的电容器。下列说法正确的是( )
A.开关S刚闭合后，灯泡A亮一下又逐渐熄灭，灯泡B逐渐变亮
B．开关S闭合足够长时间后，灯泡A和B一样亮
C．电路稳定后断开开关S时，灯泡A闪亮后逐渐熄灭
D．电路稳定后断开开关S时，灯泡B的电流换向，逐渐熄灭
【答案】AC
【解析】S刚闭合后，灯泡A与电感线圈并联，由于电感线圈阻碍电流的增大，所以A灯亮一下，然后逐渐熄灭，B灯与电容器并联，由于电容器充电，所以B灯逐渐变亮，故A正确；S闭合足够长时间后，C中无电流，相当于断路，L相当于短路，所以B很亮，而A不亮，故B错误；S闭合足够长时间后，当S断开时，L与A组成一个自感闭合回路，所以A闪亮后逐渐熄灭，故C正确；S闭合足够长时间后，电容器C两个极板上有一定的电压。当S断开时，B灯与电容器的小回路里电容器放电，由于电容器左侧的极板与电源的正极相连，所以电容器左侧极板带正电，放电的电流向右通过灯泡B，开始时B电流的方向向右；所以二者的方向相同，故D错误。
故选：AC。
1７．一种延时开关的原理图如图所示，当S1闭合时，电磁铁F将衔铁D吸下，C线路接通；当S1断开时，由于电磁感应作用，D将延迟一段时间才被释放。则( )
A．由于线圈A的电磁感应作用，才产生延时释放D的作用
B．由于线圈B的电磁感应作用，才产生延时释放D的作用
C．如果断开线圈B的开关S2，无延时作用
D．如果断开线圈B的开关S2，延时将变长
【答案】BC
【解析】线圈A中的磁场随S1的闭合而产生，随S1的断开而消失。当S1闭合时，线圈A中的磁场穿过线圈B，当S2闭合，S1断开时，线圈A在线圈B中的磁场变弱，线圈B中有感应电流，B中电流的磁场继续吸引D而起到延时的作用，所在B正确，A错误；若S2断开，线圈B中不产生感应电流而起不到延时作用，所以C正确，D错误。
故选：BC。
１８.如图所示，A和B是电阻为R的电灯，L是自感系数较大的线圈，定值电阻的阻值为R。当S1闭合、S2断开且电路稳定时，A、B的亮度相同。再闭合S2，待电路稳定后将S1断开，下列说法正确的是( )
A．B灯立即熄灭
B．A灯将比原来更亮一些后再熄灭
C．有电流通过B灯，方向为c→d
D．有电流通过A灯，方向为a→b
【答案】AD
【解析】当电路稳定后再断开开关S1时，电源不再对电路供电，但因线圈L的自感作用，使线圈L中的电流只能逐渐减小，线圈中产生断电自感现象。在S1断开前，A、B的亮度相同，即通过两灯的电流相同，所以线圈L的直流电阻也为R。当闭合开关S2，待电路稳定后将S1断开，由于线圈L的自感作用，线圈L中的电流逐渐减小，但该电流不会通过B灯，故B灯立即熄灭，选项A正确，选项C错误；而A灯由于与线圈L组成回路，有逐渐减小的电流通过，且电流的方向为a→b，故选项D正确；因线圈L中的电流与断开S1前A灯的电流相同，所以A灯不会比原来更亮一些再熄灭，而是逐渐熄灭，故选项B错误。
故选：AD。
１９.在如图所示的电路中，A、B是两个完全相同的灯泡，L是一个理想电感线圈。下列说法正确的是( )
A．S闭合时，A立即亮，然后逐渐熄灭
B．S闭合时，B立即亮，然后逐渐熄灭
C．S闭合足够长时间后，B发光，而A不发光
D．S闭合足够长时间后，B不发光，而A逐渐熄灭
【答案】AC
【解析】灯泡A与线圈并联，灯泡B与电容C并联，由于L是一个理想电感线圈，所以在闭合瞬间L中会产生一个很大的自感电动势，导致线圈类似断开，而电容在开关闭合瞬间相当于通路，故灯泡A、B立即亮，当电路稳定后，线圈中的自感电动势消失，电阻恢复到零，灯泡A被短路，故灯泡A熄灭，灯泡B变得更亮。
故选：AC。
２０.如图所示,E为电源,L是电阻可忽略不计、自感系数足够大的线圈,D1、D2是两个规格相同且额定电压足够大的灯泡。则下列说法正确的是( )
A.刚闭合S的瞬间,通过D1、D2的电流大小相等
B.刚闭合S的瞬间,通过D2的电流大于通过D1的电流
C.闭合S待电路稳定后,D1熄灭,D2比原来更亮
D.闭合S待电路稳定后,将S断开瞬间,D2立即熄灭,D1闪亮一下再熄灭
【答案】ACD
【解析】刚闭合S瞬间,由于自感线圈相当于断路,所以两灯是串联的,电流相等,故A正确,B错误;S闭合稳定后,线圈相当于导线把灯D1短路,灯D1熄灭,回路中总电阻减小,电流增大,D2比S刚闭合时亮,故C正确;S闭合稳定后再断开开关,D2立即熄灭,但由于线圈的自感作用,L相当于电源,与D1组成回路,D1要闪亮一下再熄灭,故D正确。
故选：ACD。
２１.用电流传感器研究自感现象的电路如图甲所示,线圈L没有带铁芯。闭合开关S,传感器记录了电路中电流随时间的变化规律如图乙所示。下列说法中正确的有( )
A.线圈中产生的自感电动势阻碍磁通量增大
B.若线圈中插入铁芯,上述过程中电流达到稳定时经历的时间大于t0
C.若将线圈匝数加倍,上述过程中电流达到稳定时经历的时间仍等于t0
D.若将线圈匝数加倍,上述过程中电流达到稳定时经历的时间大于t0
【答案】ABD
【解析】闭合S后的瞬间回路中的电流逐渐增大,说明线圈中电流增大时,线圈中产生的自感电动势阻碍电流的增大,即阻碍电流产生的磁通量增大,故A正确;若线圈中插入铁芯,线圈自感系数增大,自感现象延长,所以若线圈中插入铁芯,上述过程中电路电流达到稳定值经历的时间大于t0,故B正确;若将线圈匝数加倍,线圈自感系数增大,自感现象延长,上述过程中电路电流达到稳定值经历的时间大于t0,故C错误,D正确。
故选：ABD。
实验题：
２２．有一个被称为“千人震”的趣味物理小实验，实验是用一节电动势为1.5 V的新干电池、几根导线、开关和一个用于日光灯上的镇流器组成，几位做这个实验的同学手拉手连成一串，另一位同学将电池、镇流器(自感系数很大的线圈)、开关用导线将他们首尾两位同学两个空着的手相连。如图所示，在开关通或断时就会使连成一串的同学都有触电的感觉。请你说明该实验的原理，并说明人有触电感觉时是开关接通还是开关断开的瞬间？为什么？
【答案】镇流器的自感现象 断开瞬间 只有在电路刚断开时才能产生很高的自感电动势，使人产生触电的感觉
【解析】该小实验的电路连接如图所示。
合上开关，电路接通，人感受不到微弱的干电池的直流电流。
开关闭合，稳定时镇流器中电流较大。断开开关，因为镇流器中的电流不能突变，所以原来镇流器中很大的电流从人体中流过，人就能感受到这一自感电动势所产生的强大瞬时电流，有触电的感觉。
２３．一种触电保护器如图所示，变压器A处用双股相线(火线)和零线平行绕制成线圈，然后接到用电器上；B处有一个输出线圈，一旦有电流，经放大后便能立即推动继电器J切断电源。下列情况下能起保护作用的是哪一种？说明理由。
(1)增加开灯的盏数，能否切断电源？
(2)双手分别接触相线和零线，能否切断电源？
(3)单手接触相线，脚与地相接触而触电，能否切断电源？
【答案】见解析
【解析】(1)不能。因A处线圈是采用的双绕法，增加开灯的盏数只会使电路中电流增大，但A中两线中电流始终大小相等、方向相反，磁通量相互抵消，B中磁通量不发生改变，故不能推动J切断电源。
(2)不能。理由同(1)。
(3)能。因为有电流通过人体而流入地下，使A中两股电流大小不相等，B中磁通量发生改变，B中产生感应电流，从而推动J切断电源。
２４.如图所示,线圈电感系数L=2.4 H,电源电动势ε=10 V。在调节滑动变阻器R的瞬时,由于电流变化,在线圈上产生的自感电动势为3 V,其极性为下正上负(Ub>Ua)。求:
(1)此时电流变化率多大?变阻器滑动头向哪个方向滑动?
(2)若S断开瞬间,电流在0.1 s内由5 A减小到零,在开关S两端的电压多大?哪端电势高?
【答案】(1)1.25 A/s 向左滑动 (2)120 V a端电势高
【解析】(1)在线圈上产生自感电动势为3 V,根据自感电动势公式为:E=L QUOTE ,
则有: QUOTE = QUOTE = QUOTE A/s=1.25 A/s
因极性为下正上负,由楞次定律可知,电路的电流在增大,因此变阻器滑动头向左滑动;
(2)根据自感电动势公式为:
E=L QUOTE =2.4× QUOTE V=120 V
因此开关两端a,b的电压为120 V
因电流的减小,根据楞次定律,则有由b到a的感应电流,即有a端电势高。
四、计算题：
２５.如图所示，线圈电感系数L＝2.4 H，电源电动势ε＝10 V。在调节滑动变阻器R的瞬时，由于电流变化，在线圈上产生的自感电动势为3 V，其极性为下正上负(Ub＞Ua)。求：
(1)此时电流变化率多大？变阻器滑动头向哪个方向滑动？
(2)若S断开瞬间，电流在0.1 s内由5 A减小到零，在开关S两端的电压多大？哪端电势高？
【答案】(1)1.25 A/s 向左滑动 (2)120 V a端电势高
【解析】(1)在线圈上产生自感电动势为3 V，根据自感电动势公式为：E＝L eq \f(ΔI,Δt) ，
则有： eq \f(ΔI,Δt) ＝ eq \f(E,L) ＝ eq \f(3,2.4) A/s＝1.25 A/s
因极性为下正上负，由楞次定律可知，电路的电流在增大，因此变阻器滑动头向左滑动；
(2)根据自感电动势公式为：
E＝L eq \f(ΔI,Δt) ＝2.4× eq \f(5－0,0.1) V＝120 V
因此开关两端a，b的电压为120 V
因电流的减小，根据楞次定律，则有由b到a的感应电流，即有a端电势高。
２６.如图所示，设电源的电动势E＝10 V，内阻不计，L与R的电阻均为5 Ω，两灯泡的电阻均为Rs＝10 Ω。
(1)求断开S的瞬间，灯泡L1两端的电压。
(2)画出断开S前后一段时间内通过L1的电流随时间t的变化图像。
【答案】(1)10 V (2)见解析
【解析】(1)电路稳定工作时，由于a、b两点的电势相等，导线ab上无电流流过。
因此通过L的电流为IL＝ eq \f(E,2R) ＝1 A。流过L1的电流为Is＝ eq \f(E,2Rs) ＝0.5 A。
断开S的瞬间，由于线圈要维持IL不变，而与L1组成闭合回路，因此通过L1的最大电流为1 A。所以此时L1两端的电压为U＝ILRs＝10 V(正常工作时为5 V)。
(2)
断开S前，流过L1的电流为0.5 A不变，且设为正方向，而断开S的瞬间，通过L1的电流突变为1 A，且方向也发生变化，然后渐渐减小到零，所以它的图像如图所示(t0为断开S的时刻)。
(注意：从t0开始，电流持续的时间实际上一般是很短的)
