2024年中考物理高频考点专题训练-电功和电功率的计算

这是一份2024年中考物理高频考点专题训练-电功和电功率的计算，共7页。

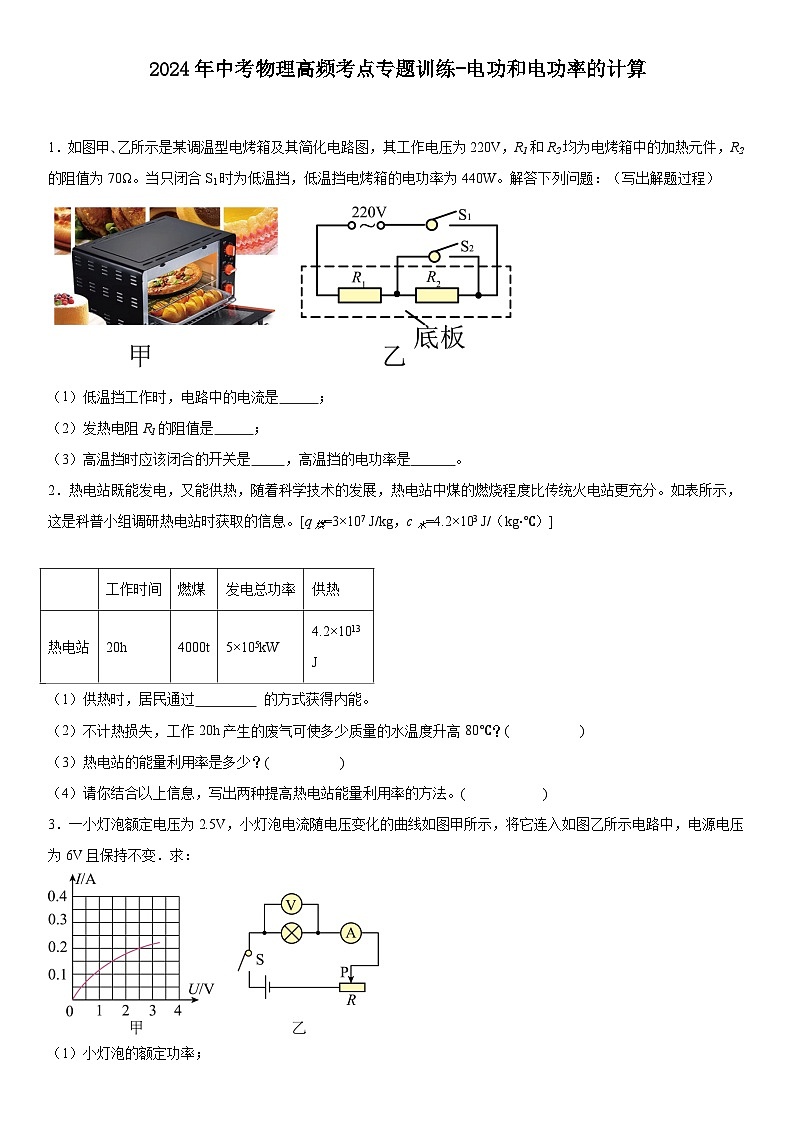

1．如图甲､乙所示是某调温型电烤箱及其简化电路图，其工作电压为220V，R1和R2均为电烤箱中的加热元件，R2的阻值为70Ω。当只闭合S1时为低温挡，低温挡电烤箱的电功率为440W。解答下列问题：（写出解题过程）
（1）低温挡工作时，电路中的电流是 ；
（2）发热电阻R1的阻值是 ；
（3）高温挡时应该闭合的开关是 ，高温挡的电功率是 。
2．热电站既能发电，又能供热，随着科学技术的发展，热电站中煤的燃烧程度比传统火电站更充分。如表所示，这是科普小组调研热电站时获取的信息。[q煤=3×107 J/kg，c水=4.2×103 J/（kg⋅℃）]
（1）供热时，居民通过 的方式获得内能。
（2）不计热损失，工作20h产生的废气可使多少质量的水温度升高80℃？( )
（3）热电站的能量利用率是多少？( )
（4）请你结合以上信息，写出两种提高热电站能量利用率的方法。( )
3．一小灯泡额定电压为2.5V，小灯泡电流随电压变化的曲线如图甲所示，将它连入如图乙所示电路中，电源电压为6V且保持不变．求：

（1）小灯泡的额定功率；
（2）为保证小灯泡正常发光，此时滑动变阻器连入电路的电阻大小；
（3）当电流表的示数为0.15A时，滑动变阻器在1min内消耗的电能。

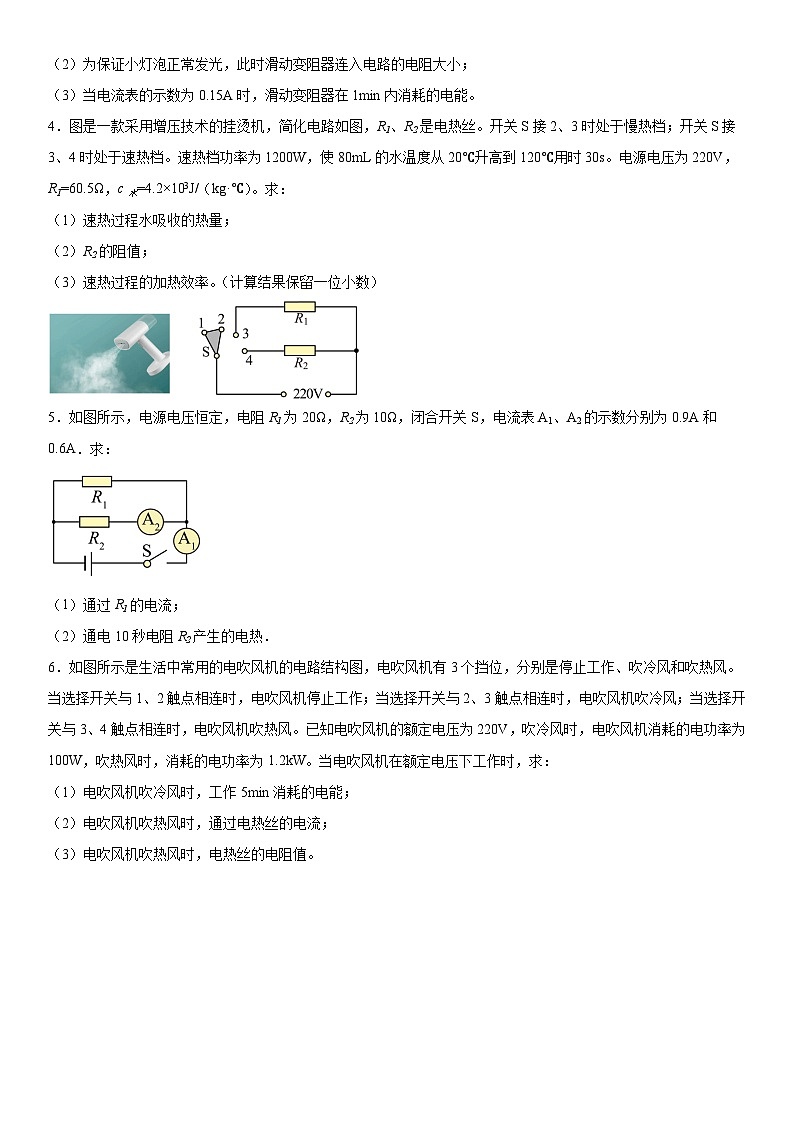

4．图是一款采用增压技术的挂烫机，简化电路如图，R1、R2是电热丝。开关S接2、3时处于慢热档；开关S接3、4时处于速热档。速热档功率为1200W，使80mL的水温度从20℃升高到120℃用时30s。电源电压为220V，R1=60.5Ω，c水=4.2×103J/（kg·℃）。求：
（1）速热过程水吸收的热量；
（2）R2的阻值；
（3）速热过程的加热效率。（计算结果保留一位小数）
5．如图所示，电源电压恒定，电阻R1为20Ω，R2为10Ω，闭合开关S，电流表A1、A2的示数分别为0.9A和0.6A．求：
（1）通过R1的电流；
（2）通电10秒电阻R2产生的电热．

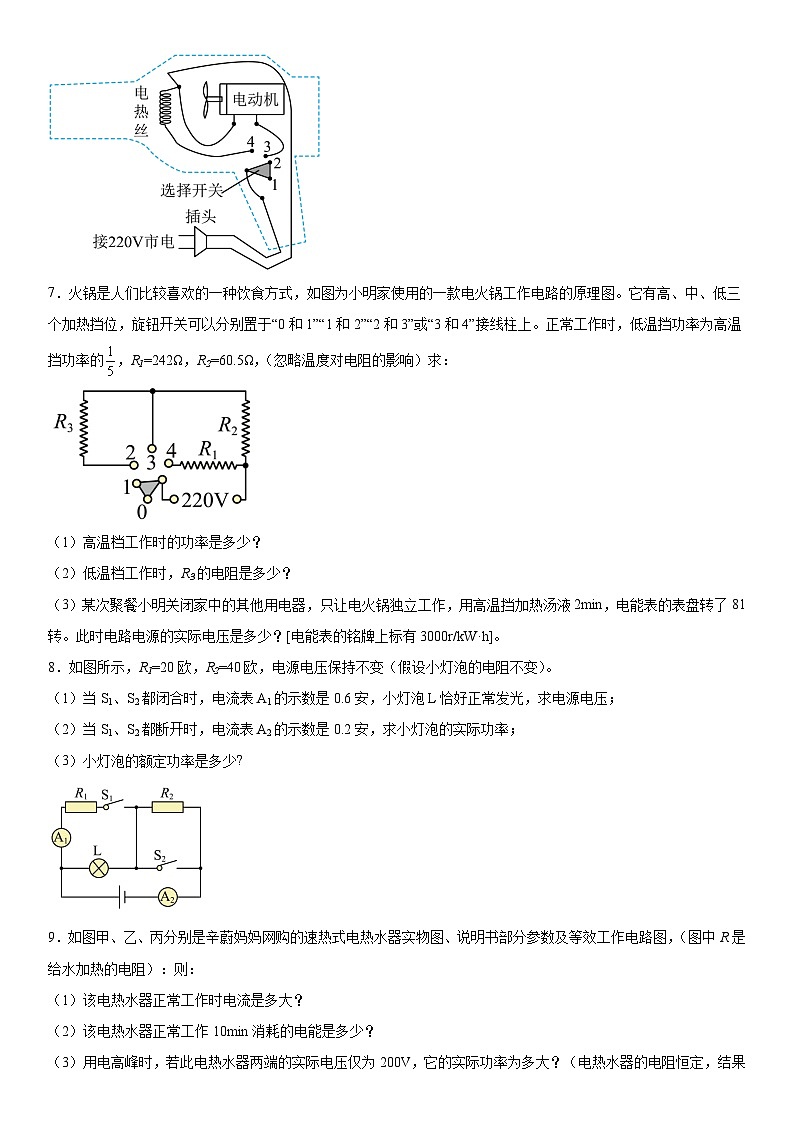

6．如图所示是生活中常用的电吹风机的电路结构图，电吹风机有3个挡位，分别是停止工作、吹冷风和吹热风。当选择开关与1、2触点相连时，电吹风机停止工作；当选择开关与2、3触点相连时，电吹风机吹冷风；当选择开关与3、4触点相连时，电吹风机吹热风。已知电吹风机的额定电压为220V，吹冷风时，电吹风机消耗的电功率为100W，吹热风时，消耗的电功率为1.2kW。当电吹风机在额定电压下工作时，求：
（1）电吹风机吹冷风时，工作5min消耗的电能；
（2）电吹风机吹热风时，通过电热丝的电流；
（3）电吹风机吹热风时，电热丝的电阻值。
7．火锅是人们比较喜欢的一种饮食方式，如图为小明家使用的一款电火锅工作电路的原理图。它有高、中、低三个加热挡位，旋钮开关可以分别置于“0和1”“1和2”“2和3”或“3和4”接线柱上。正常工作时，低温挡功率为高温挡功率的，R1=242Ω，R2=60.5Ω，（忽略温度对电阻的影响）求：
（1）高温档工作时的功率是多少？
（2）低温档工作时，R3的电阻是多少？
（3）某次聚餐小明关闭家中的其他用电器，只让电火锅独立工作，用高温挡加热汤液2min，电能表的表盘转了81转。此时电路电源的实际电压是多少？[电能表的铭牌上标有3000r/kW·h]。
8．如图所示，R1=20欧，R2=40欧，电源电压保持不变（假设小灯泡的电阻不变）。
（1）当S1、S2都闭合时，电流表A1的示数是0.6安，小灯泡L恰好正常发光，求电源电压；
（2）当S1、S2都断开时，电流表A2的示数是0.2安，求小灯泡的实际功率；
（3）小灯泡的额定功率是多少?
9．如图甲、乙、丙分别是辛蔚妈妈网购的速热式电热水器实物图、说明书部分参数及等效工作电路图，（图中R是给水加热的电阻）：则：
（1）该电热水器正常工作时电流是多大？
（2）该电热水器正常工作10min消耗的电能是多少？
（3）用电高峰时，若此电热水器两端的实际电压仅为200V，它的实际功率为多大？（电热水器的电阻恒定，结果保留一位小数）
10．如图所示是一种太阳能照明灯，太阳能电池板供一只“12V 9W”的电子节能灯工作。若太阳能电池板接收太阳能的有效面积为0.3 m2，平均1 h内得到的太阳辐射能约为0.4×106 J，太阳光照射8 h，恰好可供电子节能灯正常工作10 h。求：
（1）太阳光照射8 h后，电池板获得的能量；
（2）电子节能灯正常工作10 h消耗的电能；
（3）太阳能照明灯利用太阳能的效率大约是多少？
11．在物理综合实践活动中，小明和小亮合作测量电磁灶的加热效率．他们关闭家中的其他用电器，只让电磁灶接入电路中烧水，水的质量为2kg．小明负责观察电能表(如图)，小亮负责用温度计测量水的温度．5min电能表上的转盘转了200r，水的温度恰好升高了50℃．求解下列问题：
(1)水吸收的热量是多少？[]
(2)电磁灶的实际功率是多少？
(3)电磁灶烧水的效率是多少？
12．如图所示的电路中，电源电压恒定为，灯泡L上标有“2.5V，2.5W”字样（灯丝电阻不变），定值电阻阻值为，滑动变阻器的规格为；1A”，电流表量程为，电压表量程为，求：
（1）小灯泡L的电阻；
（2）闭合开关S、断开开关、，电流表示数为，此时滑动变阻器连入电路的阻值；
（3）闭合开关S、、，滑动变阻器的滑片滑至最右端，通电定值电阻产生的热量。

13．贝贝在妈妈指导下用电熨斗熨烫衣服，她首先阅读说明书，知道电熨斗有“低温”“高温”两个档位，其简化电路如图所示。是电热丝，，S为旋转式开关。
（1）当旋转触片接触点1和2时，求电路中的电流；
（2）当旋转触片接触点2和3时，求电路消耗的总功率。

14．如表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝。求：
（1）电烤箱在高温挡时正常工作5min所产生的电热是多少？
（2）开关S1，S2均闭合时，电烤箱处什么挡位？电路中R1的阻值是多少？
（3）电烤箱在低温挡正常工作时，R1的功率是多少？
15．如图是某自动控制恒温箱的简化电路，电源电压恒定。照明灯L上标有“12V，3W”字样，灯L和电阻R的I-U图像如图。当只闭合开关S1时，灯L正常发光，温控开关S2会根据箱内温度自动通断实现恒温。求：
（1）灯L正常工作时的电流；
（2）通电30s电阻R产生的热量；
（3）若电源电压为6V，电路的最大功率。

16．在图所示的电路中，电源电压为20 V且保持不变，滑动变阻器R2标有“100 Ω 2 A”字样，电流表的量程为0.6 A，电压表的量程为15 V．闭合开关S后，移动滑动变阻器的滑片处于某一位置时，电压表的示数为10 V，电流表的示数为0.4 A．求：
（1）R1的电阻；
（2）R1实际的功率；
（3）为了保证两个电表都能正常工作，滑动变阻器R2接入电路的阻值范围．
工作时间
燃煤
发电总功率
供热
热电站
20h
4000t
5×105kW
4.2×1013J
丙
产品名称
快热式电热水器
产品型号
WE-A
额定电压
220V
额定频率
50HZ
额定功率
6.6KW
适用水压
0~0.6MPa
防水等级
1PX4
货号
××牌电烤箱
额定电压
220V
额定功率
高温挡
1100W
低温挡
440W
电源频率
50Hz
参考答案：
1． 2A 40Ω S1､S2 1210W
2． 热传递 1.25×108 kg 65% 使燃料燃烧更充分；提高发电效率
3．0.5W 17.5Ω 40.5J
4．（1）；（2）；（3）
5．（1）0.3A；（2）36J
6．（1）3×104J；（2）5A；（3）
7．(1)1000W；(2)181.5Ω；(3)198V
8．（1）12V；（2）0.8W；（3）7.2W
9．（1）30A；（2）3.96×106J；（3）5454.5W
10．（1）3.2×106J ；（2） 3.24×105J；（3）10.13%（10%）
11．4.2×105J 2000W 70%
12．（1）2.5Ω；（2）；（3）81J
13．（1）；（2）
14．（1）3.3×105J；（2）高温档，44Ω；（3）176W
15．（1）0.25A；（2）432J；（3）4.8W
16．（1）25Ω；（2）4W；（3）8.33 Ω～75 Ω
