河北省秦皇岛市青龙县2022-2023学年九年级下学期开学考试物理试题（原卷版+解析版）

这是一份河北省秦皇岛市青龙县2022-2023学年九年级下学期开学考试物理试题（原卷版+解析版），文件包含精品解析河北省秦皇岛市青龙县2022-2023学年九年级下学期开学考试物理试题原卷版docx、精品解析河北省秦皇岛市青龙县2022-2023学年九年级下学期开学考试物理试题解析版docx等2份试卷配套教学资源，其中试卷共26页， 欢迎下载使用。

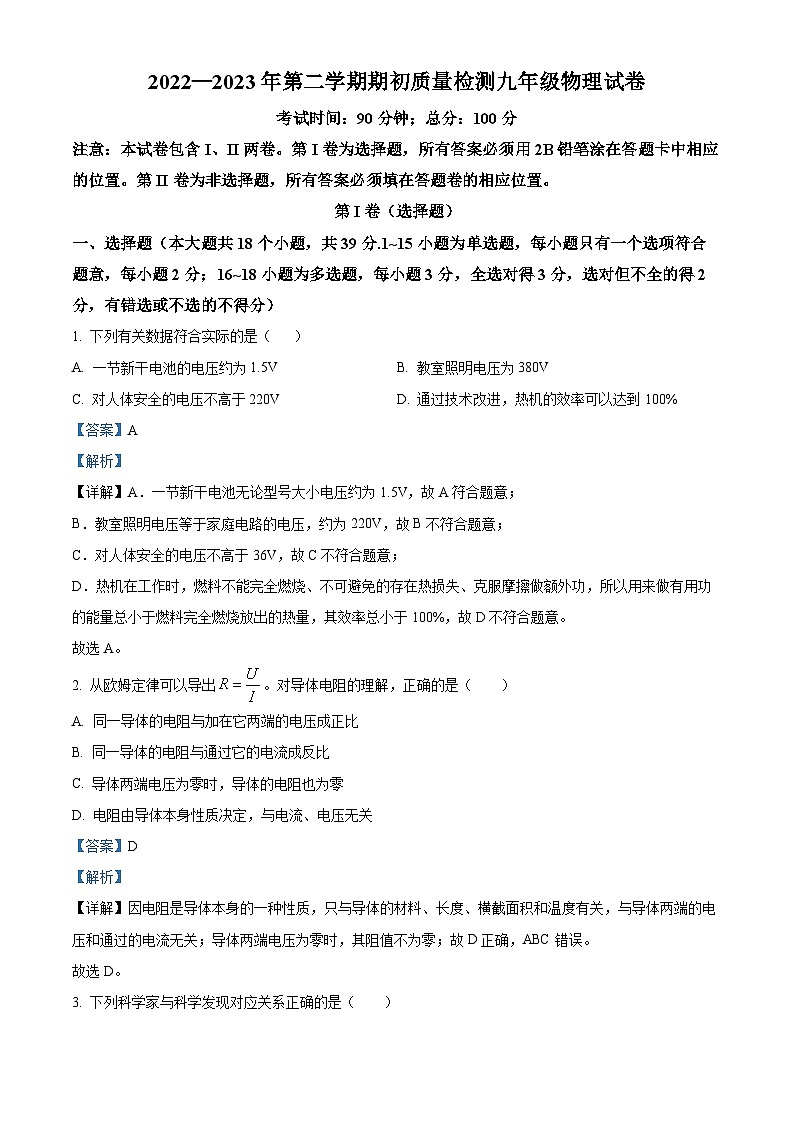

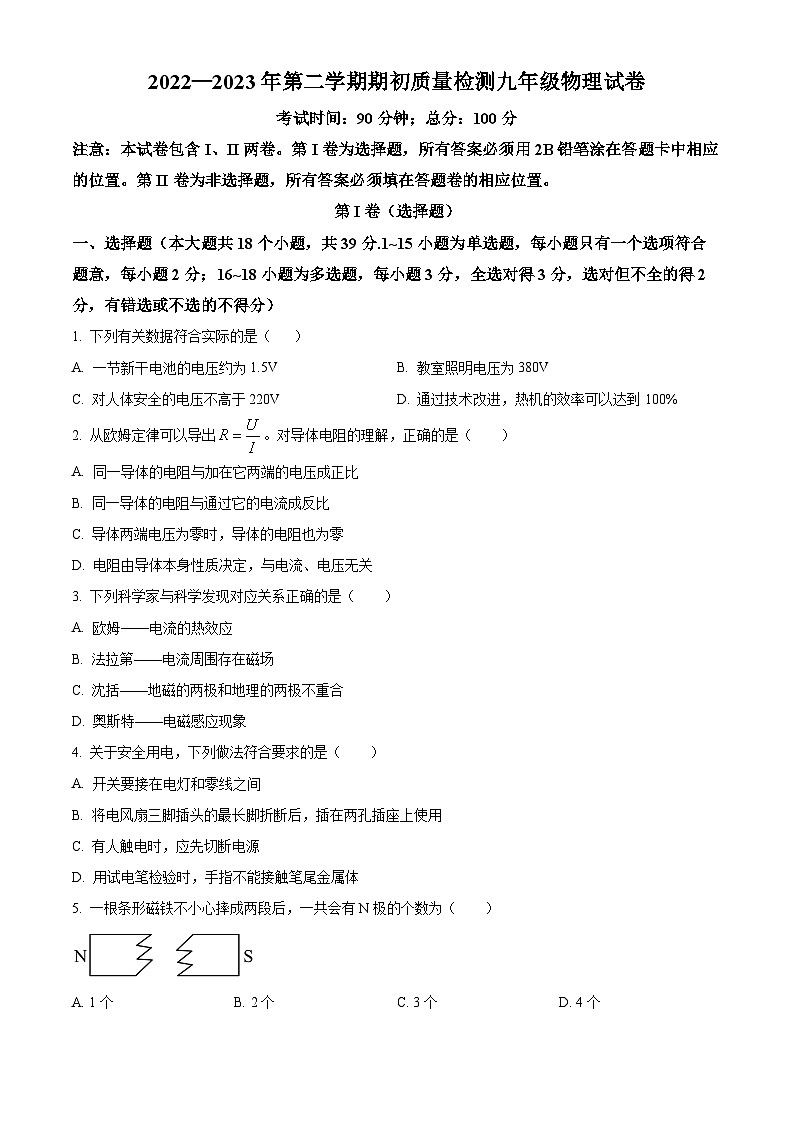

注意：本试卷包含I、II两卷。第I卷为选择题，所有答案必须用2B铅笔涂在答题卡中相应的位置。第II卷为非选择题，所有答案必须填在答题卷的相应位置。
第I卷（选择题）
一、选择题（本大题共18个小题，共39分.1~15小题为单选题，每小题只有一个选项符合题意，每小题2分；16~18小题为多选题，每小题3分，全选对得3分，选对但不全的得2分，有错选或不选的不得分）
1. 下列有关数据符合实际的是（ ）
A. 一节新干电池的电压约为1.5VB. 教室照明电压为380V
C. 对人体安全的电压不高于220VD. 通过技术改进，热机的效率可以达到100%
2. 从欧姆定律可以导出。对导体电阻的理解，正确的是（ ）
A. 同一导体的电阻与加在它两端的电压成正比
B. 同一导体的电阻与通过它的电流成反比
C. 导体两端电压为零时，导体的电阻也为零
D. 电阻由导体本身性质决定，与电流、电压无关

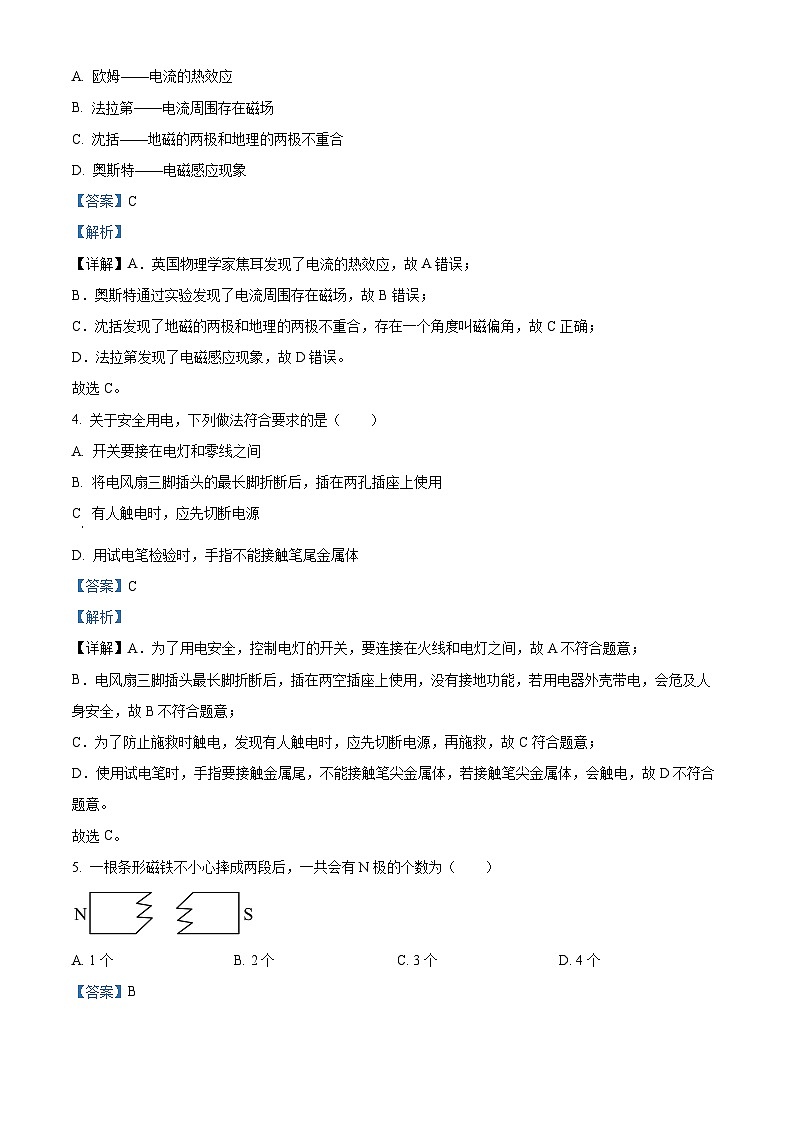

3. 下列科学家与科学发现对应关系正确的是（ ）
A. 欧姆——电流的热效应
B. 法拉第——电流周围存在磁场
C. 沈括——地磁的两极和地理的两极不重合
D. 奥斯特——电磁感应现象
4. 关于安全用电，下列做法符合要求的是（ ）
A. 开关要接在电灯和零线之间
B. 将电风扇三脚插头的最长脚折断后，插在两孔插座上使用
C. 有人触电时，应先切断电源
D. 用试电笔检验时，手指不能接触笔尾金属体
5. 一根条形磁铁不小心摔成两段后，一共会有N极的个数为（ ）
A. 1个B. 2个C. 3个D. 4个

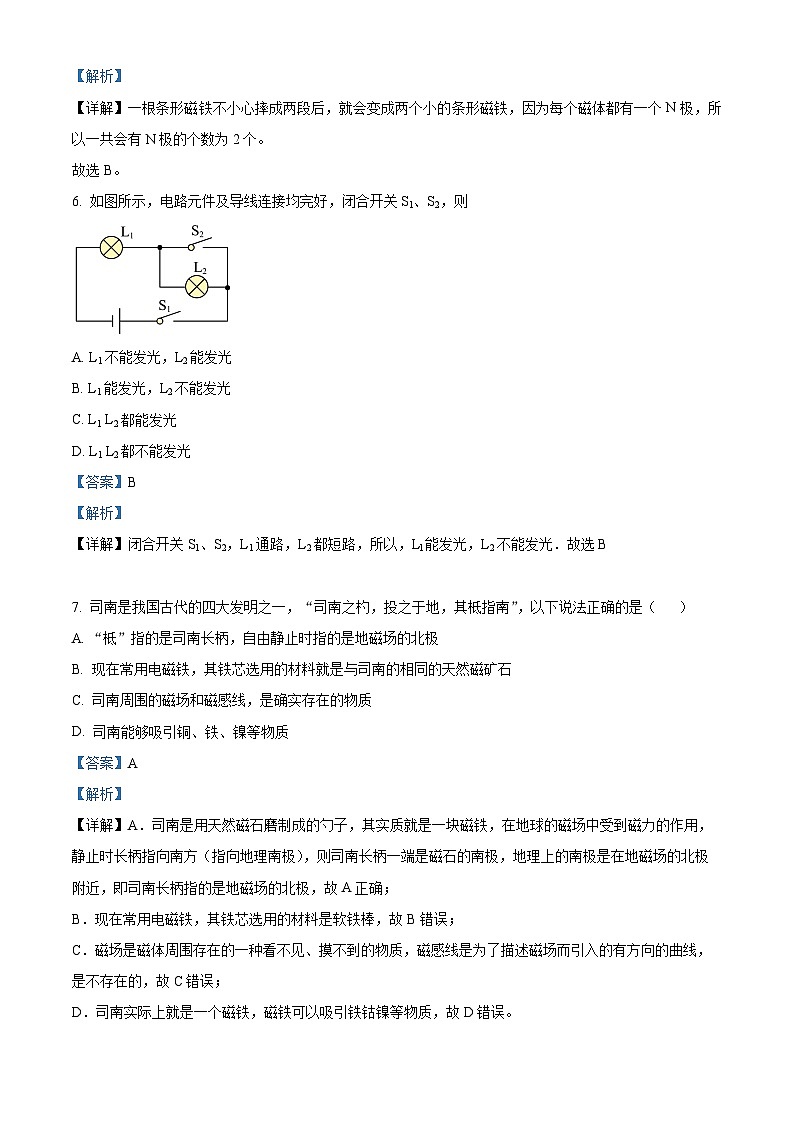

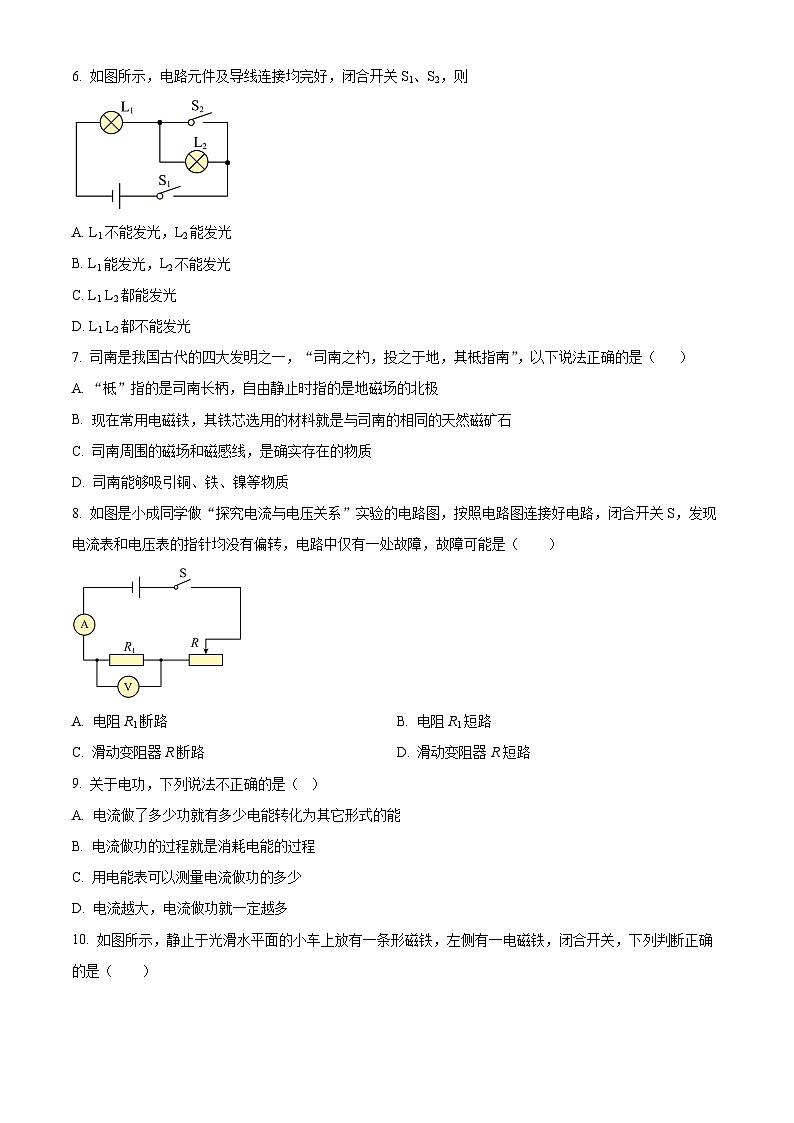

6. 如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则
A. L1不能发光，L2能发光
B. L1能发光，L2不能发光
C. L1 L2都能发光
D. L1 L2都不能发光
7. 司南是我国古代的四大发明之一，“司南之杓，投之于地，其柢指南”，以下说法正确的是（ ）
A. “柢”指的是司南长柄，自由静止时指的是地磁场的北极
B. 现在常用电磁铁，其铁芯选用的材料就是与司南的相同的天然磁矿石
C. 司南周围的磁场和磁感线，是确实存在的物质
D. 司南能够吸引铜、铁、镍等物质
8. 如图是小成同学做“探究电流与电压关系”实验的电路图，按照电路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转，电路中仅有一处故障，故障可能是（ ）
A. 电阻R1断路B. 电阻R1短路
C. 滑动变阻器R断路D. 滑动变阻器R短路
9. 关于电功，下列说法不正确的是（ ）
A. 电流做了多少功就有多少电能转化为其它形式的能
B. 电流做功的过程就是消耗电能的过程
C. 用电能表可以测量电流做功的多少
D. 电流越大，电流做功就一定越多

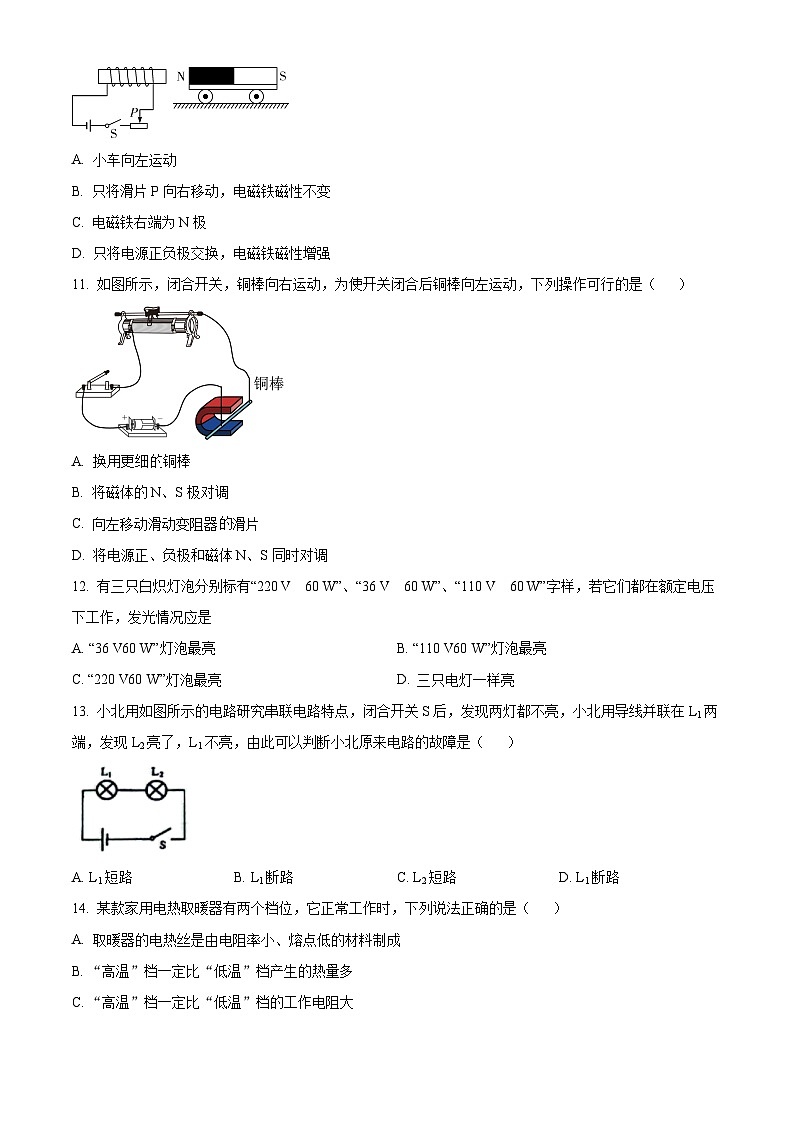

10. 如图所示，静止于光滑水平面的小车上放有一条形磁铁，左侧有一电磁铁，闭合开关，下列判断正确的是（ ）
A. 小车向左运动
B. 只将滑片P向右移动，电磁铁磁性不变
C. 电磁铁右端为N极
D. 只将电源正负极交换，电磁铁磁性增强
11. 如图所示，闭合开关，铜棒向右运动，为使开关闭合后铜棒向左运动，下列操作可行的是（ ）
A. 换用更细铜棒
B. 将磁体的N、S极对调
C. 向左移动滑动变阻器滑片
D. 将电源正、负极和磁体N、S同时对调
12. 有三只白炽灯泡分别标有“220 V 60 W”、“36 V 60 W”、“110 V 60 W”字样，若它们都在额定电压下工作，发光情况应是
A. “36 V60 W”灯泡最亮B. “110 V60 W”灯泡最亮
C. “220 V60 W”灯泡最亮D. 三只电灯一样亮
13. 小北用如图所示的电路研究串联电路特点，闭合开关S后，发现两灯都不亮，小北用导线并联在L1两端，发现L2亮了，L1不亮，由此可以判断小北原来电路的故障是（ ）
A. L1短路B. L1断路C. L2短路D. L1断路
14. 某款家用电热取暖器有两个档位，它正常工作时，下列说法正确的是（ ）
A. 取暖器的电热丝是由电阻率小、熔点低的材料制成
B. “高温”档一定比“低温”档产生的热量多
C. “高温”档一定比“低温”档的工作电阻大
D. 连接电热丝的导线比电热丝的电阻要小得多
15. 已知，将它们接在如图所示电源电压为6V的电路中，闭合S则通过它们的电流之比及它们两端的电压之比是（ ）
A.
B.
C.
D.
16. 关于电磁现现象，下列说法中正确的是（ ）
A. 发电机是利用电磁感应现象制成的
B. 电动机能够把机械能转化为电能
C. 奥斯特实验说明了电流周围存在磁场
D. 导体磁场中做切割磁感线运动，导体中一定会有感应电流通过
17. 如图所示，表示垂直于纸面的一根导体，它是闭合电路的一部分，它在磁场中运动方向如图所示，会产生感应电流的是（ ）
A. B. C. D.
18. 如图所示电路。电源电压恒为6V。闭合开关S，滑动变阻器接入电路的阻值为时，电流表的示数为1.8A。下列说法正确的是（ ）
A. 通过的电流是1.2AB. 的阻值是
C. 当为时，其电功率是7.2WD. 当为时，电路总功率是8.4W
第II卷（非选择题）
二、填空题（每空1分，共22分）
19. 一只小灯泡的正常发光时的电压为8V，正常发光时通过它的电流为0.4A，则小灯泡的正常发光时的电阻是__________Ω；正常发光时的电功率是__________W；通电10秒电流做功为__________J，产生的热量为________J；现将该小灯泡接在10V的电源上，为使其正常发光，应__________联一个__________Ω的定值电阻。（不计温度对电阻的影响）
20. 某电动机标有“220V 1100W”字样，电动机线圈电阻为4.4Ω。这台电动机正常工作时电流是__________ A；该电动机实际功率为__________W；该电动机的热功率为__________W；电动机正常工作时电动机效率为__________%，电动机正常工作时把__________能转化为__________能和热能。
21. 如图所示，这是小明家的电能表，此时电能表的读数是__________，“220V”表示这个电能表的额定电压是__________，应该在220V的电路中使用：“10（20A）”表示这个电能表的标定电流为__________，额定最大电流为__________；“50Hz”表示这个电能表在频率是__________赫兹的交流电中使用；表示的是电路中每消耗的电能，电能表的转盘转__________转。现只将一标有“220V 40W”的灯泡接入电路中，正常工作2小时，消耗的电能为__________kw•h，电能表的转盘转动__________转。
22. 如图所示，小明在研究“电磁铁”的过程中，使用两个相同的大铁钉绕制成电磁铁进行实验，闭合开关后，若将两电磁铁上部靠近，会相互 _____（选填“吸引”或“排斥”）；当滑动变阻器滑片P向 _____（选填“左”或“右”）端移动时，电磁铁磁性减弱。
三、实验探究题（共20分，每空1分）
23. 利用如图装置探究“感应电流产生条件”的实验。
（1）蹄形磁铁放在水平实验台上，导体AB悬挂在磁体的磁场中，实验中，用蹄形磁铁提供磁场，用__________显示电路中有无电流；闭合开关，让悬挂的导体AB沿着棒A端向B端方向运动，观察到灵敏电流计指针__________（选填“会”或“不会”）发生偏转；闭合开关，保持导体AB不动，将磁体上下移动，灵敏电流计的指针__________（选填“会”或“不会”）发生偏转；
（2）断开开关，保持磁体不动，导体AB向右水平运动，观察到灵敏电流计指针__________发生偏转；闭合开关，保持磁体不动，导体AB向右水平运动，观察到灵敏电流计指针__________发生偏转（以上两空选填“会”或“不会”）；
（3）由实验可知，闭合电路的一部分导体在磁场中做__________________运动时，电路中会产生感应电流；在此实验过程中，能量转化情况是：_______________。
24. 图甲是用伏安法测未知电阻R的实验电路图。
（1）按图甲完成电路连接，闭合开关，发现电流表有示数，电压表无示数，如果电路只有一处故障，则故障可能是______________；若闭合开关，发现电流表无示数，电压表有示数，如果电路只有一处故障，则故障可能是______________；
（2）排除故障后，闭合开关，调节滑片P到某位置时，电压表示数如图乙所示，电流表示数如图丙所示，则电压表示数为__________V，电流表示数为__________A，未知电阻R的阻值为__________Ω；
（3）连接电路时，开关应处于__________状态，闭合开关前滑动变阻器滑片应移动到阻值最__________（选填“大”或“小”）处；排除故障后，闭合开关，滑动变阻器滑片P向右移动，电流表示数变__________（选填“大”或“小”），电压表示数变__________（选填“大”或“小”）。滑动变阻器的工作原理是通过改变接入电路中电阻丝的__________，可以逐渐改变电阻。滑动变阻器的铭牌标有“20Ω 1.5A”的字样，说明该滑动变阻器的最大阻值是_____，允许通过的最大电流是___________；
（4）移动滑动变阻器滑片P，改变电压表和电流表的示数，根据实验测得的多组数据，求出电阻的平均值。多次测量求平均值的目的是___________。
A.减小实验误差 B.寻找普遍规律
四、计算题（共19分，写出必要的文字说明、公式，有数据计算的题目还应写出最后的结果和单位。没有公式只有最后答案的不得分）。
25. 目前张家口的一些高速公路上已经使用了风光互补路灯系统，为了节能，该路灯采用LED灯照明，下表为某种型号的风光互补路灯技术参数。
（1）该型号LED灯正常工作时的电流是多大？（ ）
（2）蓄电池充满电时，储存的电能是多少焦耳？（ ）
（3）白天，风能和___________转化为电能，这种能量通过再次转化为电池的___________储存在大容量蓄电池内；晚上，路灯开始工作.即蓄电池给路灯供电
26. 如图所示电路中，电源两端电压为4V且保持不变，R1、R2是定值电阻，R2阻值是10Ω。当开关S闭合时，电压表示数为3V。通过计算回答：
（1）电阻R2的电压为多少伏特？
（2）通过R2的电流为多少安培？
（3）通过R1的电流为多少安培？
（4）电阻R1的阻值为多少欧姆？
27. 如图所示的电路中，电源电压不变，R1的阻值为20Ω，R1的阻值为30Ω。当只闭合开关S1时，电流表的示数为0.3A。求：
（1）电源电压U；
（2）开关S1、S2都闭合时，电流表的示数；
（3）只闭合开关S2时，电路消耗的电功率。
蓄电池
LED灯
电池容量
额定电压
24V
额定电压
12V
额定功率
60W
