辽宁省鞍山市岫岩满族自治县2023-2024学年九年级下学期3月月考物理试题
展开
这是一份辽宁省鞍山市岫岩满族自治县2023-2024学年九年级下学期3月月考物理试题，共10页。试卷主要包含了选择题，填空题，作图题，实验，综合题等内容，欢迎下载使用。

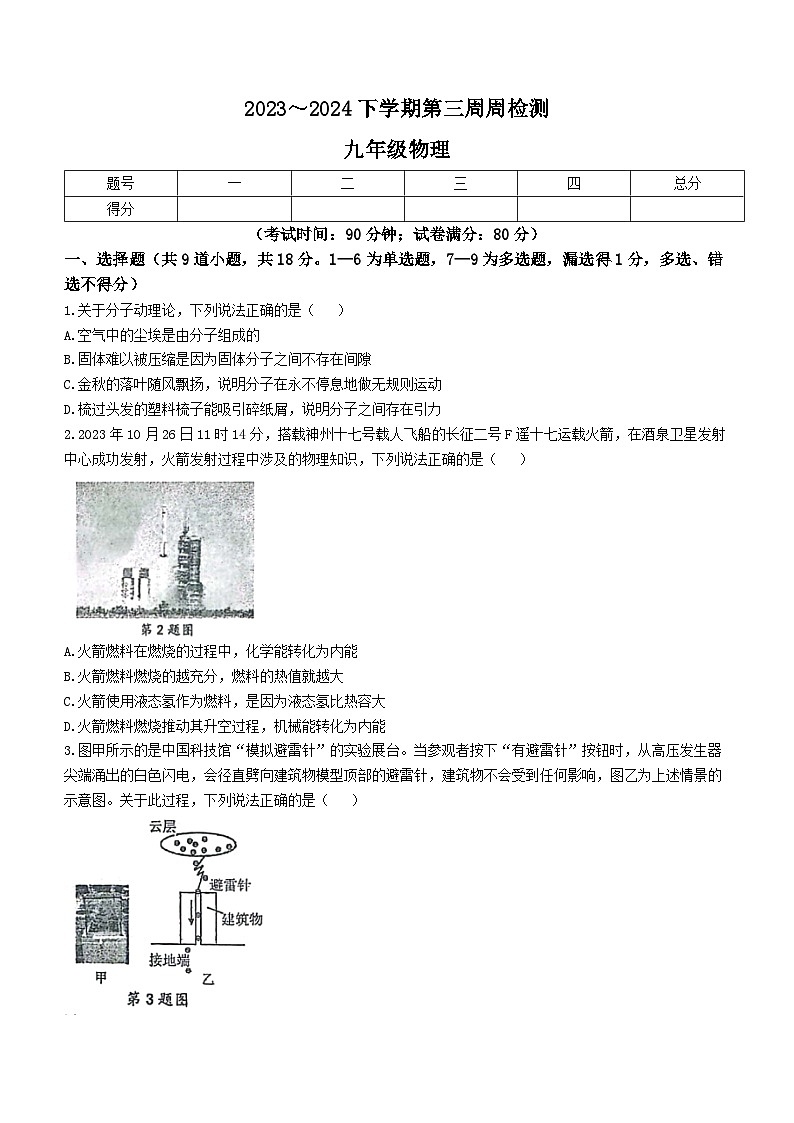

（考试时间：90分钟；试卷满分：80分）
一、选择题（共9道小题，共18分。1—6为单选题，7—9为多选题，漏选得1分，多选、错选不得分）
1.关于分子动理论，下列说法正确的是（ ）
A.空气中的尘埃是由分子组成的
B.固体难以被压缩是因为固体分子之间不存在间隙
C.金秋的落叶随风飘扬，说明分子在永不停息地做无规则运动
D.梳过头发的塑料梳子能吸引碎纸屑，说明分子之间存在引力
2.2023年10月26日11时14分，搭载神州十七号载人飞船的长征二号F遥十七运载火箭，在酒泉卫星发射中心成功发射，火箭发射过程中涉及的物理知识，下列说法正确的是（ ）
A.火箭燃料在燃烧的过程中，化学能转化为内能
B.火箭燃料燃烧的越充分，燃料的热值就越大
C.火箭使用液态氢作为燃料，是因为液态氢比热容大
D.火箭燃料燃烧推动其升空过程，机械能转化为内能
3.图甲所示的是中国科技馆“模拟避雷针”的实验展台。当参观者按下“有避雷针”按钮时，从高压发生器尖端涌出的白色闪电，会径直劈向建筑物模型顶部的避雷针，建筑物不会受到任何影响，图乙为上述情景的示意图。关于此过程，下列说法正确的是（ ）

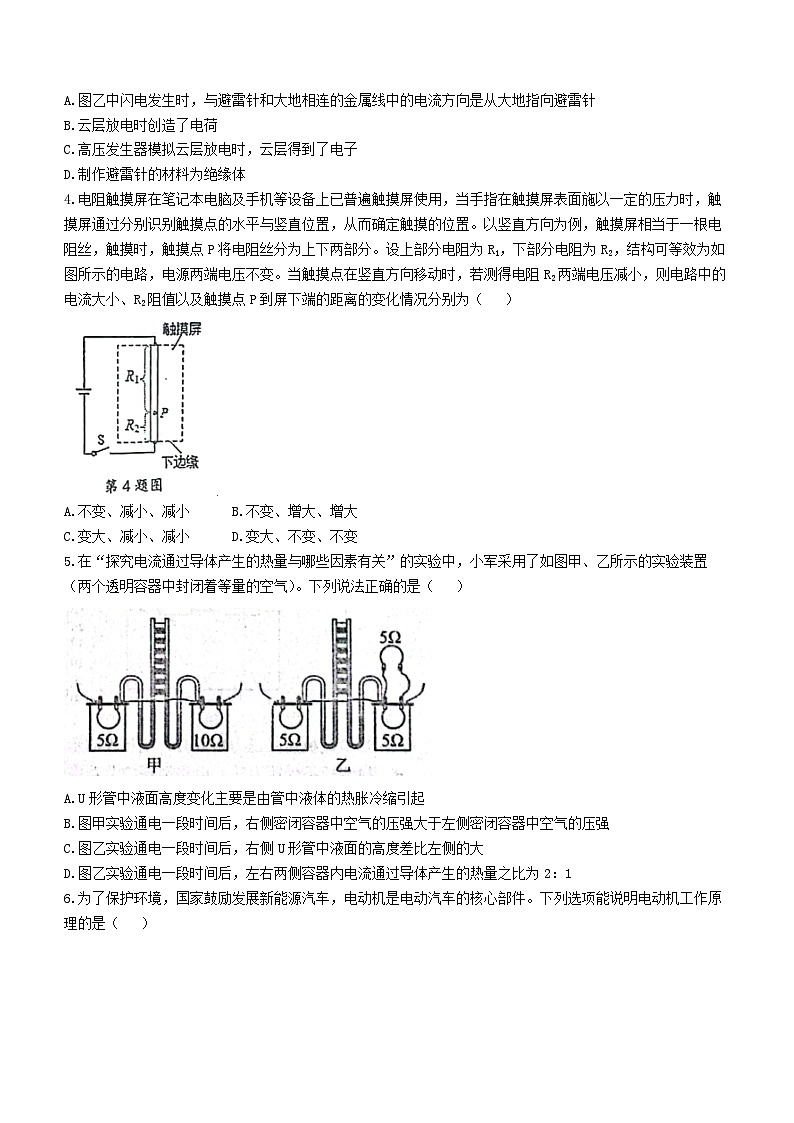

A.图乙中闪电发生时，与避雷针和大地相连的金属线中的电流方向是从大地指向避雷针
B.云层放电时创造了电荷
C.高压发生器模拟云层放电时，云层得到了电子
D.制作避雷针的材料为绝缘体
4.电阻触摸屏在笔记本电脑及手机等设备上已普遍触摸屏使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置。以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分。设上部分电阻为R1，下部分电阻为R2，结构可等效为如图所示的电路，电源两端电压不变。当触摸点在竖直方向移动时，若测得电阻R2两端电压减小，则电路中的电流大小、R2阻值以及触摸点P到屏下端的距离的变化情况分别为（ ）
A.不变、减小、减小B.不变、增大、增大
C.变大、减小、减小D.变大、不变、不变
5.在“探究电流通过导体产生的热量与哪些因素有关”的实验中，小军采用了如图甲、乙所示的实验装置（两个透明容器中封闭着等量的空气）。下列说法正确的是（ ）
A.U形管中液面高度变化主要是由管中液体的热胀冷缩引起
B.图甲实验通电一段时间后，右侧密闭容器中空气的压强大于左侧密闭容器中空气的压强
C.图乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的大
D.图乙实验通电一段时间后，左右两侧容器内电流通过导体产生的热量之比为2：1
6.为了保护环境，国家鼓励发展新能源汽车，电动机是电动汽车的核心部件。下列选项能说明电动机工作原理的是（ ）

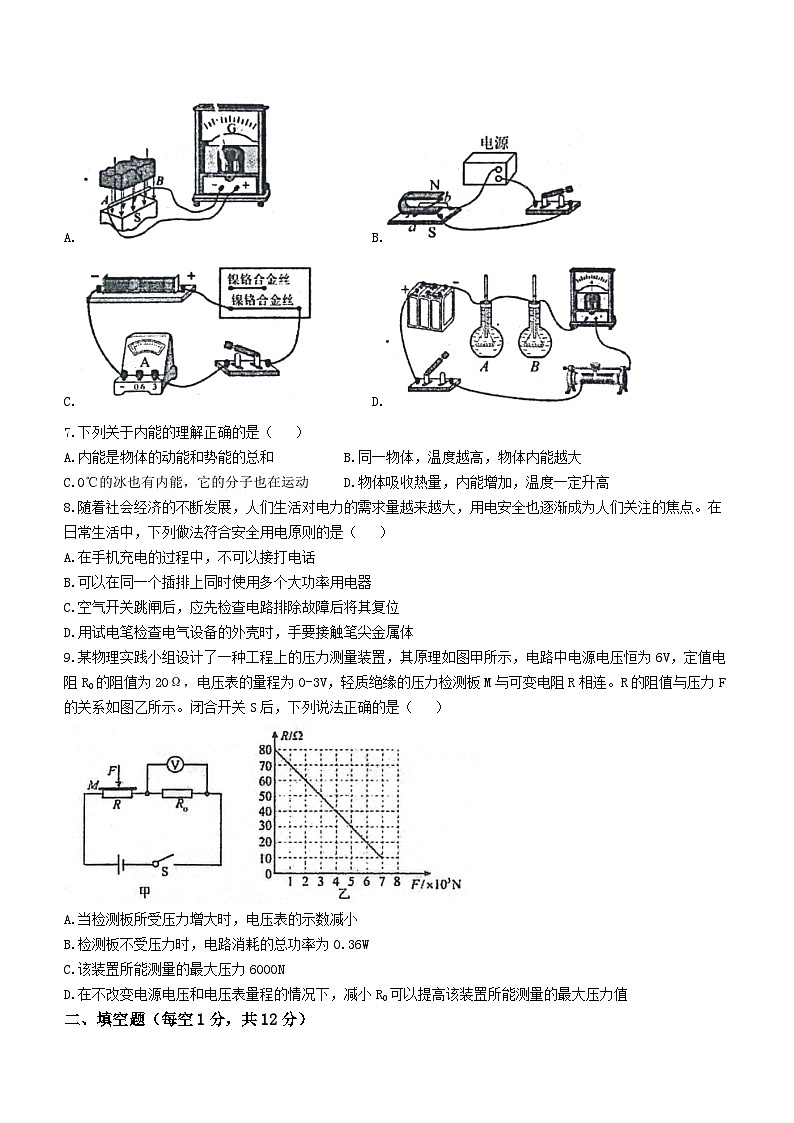

A.B.
C.D.
7.下列关于内能的理解正确的是（ ）
A.内能是物体的动能和势能的总和B.同一物体，温度越高，物体内能越大
C.0℃的冰也有内能，它的分子也在运动D.物体吸收热量，内能增加，温度一定升高
8.随着社会经济的不断发展，人们生活对电力的需求量越来越大，用电安全也逐渐成为人们关注的焦点。在日常生活中，下列做法符合安全用电原则的是（ ）
A.在手机充电的过程中，不可以接打电话
B.可以在同一个插排上同时使用多个大功率用电器
C.空气开关跳闸后，应先检查电路排除故障后将其复位
D.用试电笔检查电气设备的外壳时，手要接触笔尖金属体
9.某物理实践小组设计了一种工程上的压力测量装置，其原理如图甲所示，电路中电源电压恒为6V，定值电阻R0的阻值为20Ω，电压表的量程为0-3V，轻质绝缘的压力检测板M与可变电阻R相连。R的阻值与压力F的关系如图乙所示。闭合开关S后，下列说法正确的是（ ）
A.当检测板所受压力增大时，电压表的示数减小
B.检测板不受压力时，电路消耗的总功率为0.36W
C.该装置所能测量的最大压力6000N
D.在不改变电源电压和电压表量程的情况下，减小R0可以提高该装置所能测量的最大压力值
二、填空题（每空1分，共12分）
10.如图所示现象，说明分子运动的剧烈程度与__________有关。家庭实验室《沙子变热的原因》：在玻璃试管里，装上一小半试管的沙子，将温度计插在沙子中。用力晃动试管十余下，观察到温度计示数上升，该实验说明__________可以改变物体内能。
11.5G基站利用__________（选填“电磁波”或“声波”）传递信息。随着“气化淅川”惠民工程建设的推进，越来越多的家庭用上了天然气，天然气是__________（选填“可再生”或“不可再生”）能源。
12.2023年12月9日，我国成功发射朱雀二号遥三运载火箭，它采用了液氧甲烷燃料技术，具有效率高、绿色环保、低成本等特点。如果该火箭一级装载80t液氧甲烷燃料（液氧和甲烷的质量比是4：1），则甲烷完全燃烧放出的热量是__________。火箭在大气层中上升过程中，箭体表面的温度不断升高，此时火箭的__________能转化为内能。[已知甲烷的热值取5.6×107J/kg]
13.航母舰载机即将起飞前，燃料燃烧会获得大量的内能，向后喷射出高温高速燃气流。为了避免对舰上人员及其它器材造成危害，甲板上安装了偏流板（如图），偏流板后面装有供冷却水循环流动的格状水管，这是利用水的__________的特性来降低偏流板的温度，这是通过__________方式改变物体内能的。
14.2023年8月29日，横空出世的华为新手机Mate60具有卫星通话、无线反向充电等功能遥遥领先，向世界展示了中国高科技企业的集体实力。当它利用无线反向充电功能为另一手机充电时，它相当于电路中的__________。它还支持66W有线快充，快充会比普通充电的__________（选填“电功”或“电功率”）大。
15.如图所示电路，电源电压不变，灯泡L2的电阻为6Ω，当开关S1和S2都闭合，甲、乙两表均为电压表时，甲、乙两表的示数分别为2.4V和6V，则灯泡L1的电阻为__________Ω。当仅闭合开关S1，甲、乙两表均为电流表时，则甲、乙两表的示数之比为__________（不计温度对灯丝电阻的影响）。
三、作图题（共4分）
16.（2分）如图所示，闭合开关S，条形磁体因受磁力向右运动，请在图中括号内标出电磁铁左端的极性（用“N”或“S”表示）和电源左端的极性（用“+”或“-”表示）。
17.（2分）图甲所示是家庭中常用的一种插线板。小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压.根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。
四、实验、探究题（共24分）
18.（7分）小明同学“探究不同物质吸热升温的现象”，同时又“探究不同燃料燃烧的放热能力”，他设计了两组实验装置如下图：
（1）你认为“探究不同燃料燃烧的放热能力”应选用________（选填“甲”或“乙”）组器材。
（2）除了图中已经呈现的器材，还需要用到其他测量工具。你认为两个实验都还要用到的其他测量工具是________；仅甲组实验还需要的测量工具是________。
（3）甲组实验是通过________来反映物质吸收热量的多少，乙组是通过________来反映燃料放出热量的多少。
（4）小明购买了一盒薯片，取出几片用上述方法测出薯片的热值为1.4×107J/kg，他又观察到包装盒上印有“质量：100g”，他据此算出了整盒薯片能提供的热量为________。这个结果与包装盒上注明的“能量：2100kJ”不等，原因可能是________。
19.（4分）在医院住院部，病人需要护理时，闭合床头开关，就能及时通知值班室里的护士。这个呼叫电路应该怎样设计呢？实验小组进行了模拟设计。
（1）设计呼叫电路时，下列因素中，不需要考虑的是：________。
A.护士工作很忙，要用多种信号提醒B.能够确定呼叫发出的位置
C.呼叫信号强弱合适D.值班室是否有护士值班
（2）小李同学以一个病房只有一张病床为例，设计了图甲所示电路，该电路能不能达到呼叫目的？答：________。
（3）当一个病房有三张病床时，小杨同学设计的电路如图乙所示，对比乙丙两个电路，丙图的优点是：________。
（4）关于图丙所示呼叫电路的器材选择，下列说法中不合理的是：________。
A.电源能长时间稳定供电B.指示灯选用15W的节能灯
C.电铃的额定功率不宜太大D.病房开关必须安全且使用方便
20.（4分）某实验小组利用图甲所示电路测量自来水电阻R阻值，其中内径均匀的圆柱形玻璃管侧壁连接一细管，细管上阀门K可以控制管内自来水的水量，玻璃管两端接有导电活塞（活塞电阻可忽略）。电源电压约为3V，滑动变阻器铭牌标有“30Ω2A”字样。
（1）连接完成图甲所示电路，闭合开关前发现有一根导线连接错误，请在错误的导线上画“×”，并用笔画线代替导线将电路连接正确；
（2）正确连接电路后，闭合开关前，应将滑动变阻器的滑片P移至________（选填“A”或“B”）端；
（3）实验中发现无论如何移动滑片P，电流表示数几乎为0，电压表示数接近3V，检查发现各电路元件完好。出现该现象的原因可能是________；
（4）为能正确测出玻璃管内自来水的电阻，某同学利用定值电阻R1（阻值4kΩ）、定值电阻R2（阻值3kΩ）、电阻箱R（最大阻值9999Ω）、单刀双掷开关S、两个相同的电压表（量程为0-3V）等器材，连接了如图乙所示电路，进行了如下实验操作。
①把S拨到1位置，记录电压表V1示数；
②把S拨到2位置，调整电阻箱阻值，使电压表V2示数与电压表V1示数相同，记录此时电阻箱的阻值R=5kΩ；
③计算玻璃管内自来水的电阻值Rx，则Rx=________kΩ。
21.（9分）如图所示，是小明所做的电学实验，电源电压6V保持不变。
（1）闭合开关前滑片应该移到最________端（填“左”或“右”）；
（2）分析表中数据，可得出结论：________，此实验能不能用小灯泡替代定值电阻，理由是________。
（3）如图乙，小明在实验中控制电阻R两端的电压是________V，用15Ω电阻换下10Ω电阻后闭合开关发现电压表示数________（填“变大”、“变小”或“不变”），接下来应该向________移动滑片，使电压表示数与前面的示数相同；
（4）实验中小明选取的滑动变阻器是________（填“60Ω0.5A”、“30Ω1.0A”或“20Ω1.2A”）。当接入20Ω电阻时，正确操作后滑动变阻器接入电路的阻值应是________Ω；结合所选的滑动变阻器，把四个定值电阻分别接入电路完成实验，电阻两端控制不变的电压最大是________V。
五、综合题（共22分）
22.（7分）新能源的开发及利用正逐步走入寻常百姓家。若已知液态氢的热值是1.4×108J/kg，水的比热容是4.2×103J/（kg·℃）。试计算：
（1）我国第4代运载火箭一般使用液态氢作为燃料，某火箭发射时携带3×104kg液态氢燃料。这些燃料完全燃烧，最多能将多少千克初温为20℃的水加热至沸腾？（当地大气压为标准大气压）
（2）氢能源车的发动机工作时，将液态氢转化为氢气，在气缸中燃烧。某次测试中，一辆氢能源车以75kW的功率匀速行驶0.5h，消耗了2kg燃料，求该发动机的效率（小数点后保留一位小数）。
23.（10分）如图所示，小林设计了一个电炖锅的工作电路，电源电压恒为220V，R1和R2为阻值不变的加热电阻，电阻R2的阻值为110Ω。小林希望实现R1单独工作时，电炖锅的功率为P1=550W。求：
（1）电阻R1的阻值；
（2）R2单独工作5min时，电炖锅消耗的电能W2；
（3）小林希望利用现有设计的电路，实现当R1和R2同时工作时，电炖锅的总功率更大。小东认为无法实现，请帮助小东说明理由；
（4）请你利用现有的加热电阻和开关帮助小林对电路图进行重新的设计，可以实现R1和R2同时工作时，电炖锅的总功率更大，请画出新设计的电路图；
（5）你新设计电路中，当R1和R2同时工作时，电炖锅的总功率P。
24.（5分）请根据上述材料，回答下列问题：
电水壶
电水壶具有加热速度快、保温效果好等优点被人们广泛应用于生活中。
图中甲所示是常见的电水壶，它的工作原理是：接通电源加热，水温逐步上升到沸点后，水蒸气使双金属片变形推动蒸汽开关，从而使电水壶在水烧开后自动断电（下次烧水需重新闭合蒸汽开关）。
如果蒸汽开关失效，壶内的水会一直烧下去，直到水被烧干，发热元件温度急剧上升，位于发热盘底部也有一个双金属片开关，会因为热传导作用温度急剧上升，膨胀变形，断开电源。图乙是双金属片温控原理图，A为双金属片，由两层不同金属ab粘合而成，受热时二者膨胀的快慢不同。在未通电和低于预定温度时，双金属片A和静片B上的触点接通，电路正常工作，当温度达到预定温度时，双金属片向左弯曲（温度越高，弯曲程度越大），电路断开。C是调节旋钮，调节它可改变双金属片与静片弹性接触的力度，从而调节双金属片断开的温度。
图丙是新材料PTC的电阻随温度变化的关系图象。若使用PTC加热元件代替电热丝，可以有效防止因为干烧而出现的着火危险。PTC加热元件的自动控制温度性能是可靠的，它靠的是PTC本体内的电阻变化而控制温度，而不是依靠任何触点控制，所以现在很多电热水壶采用了PTC加热元件。
（1）电水壶应选用___________插头（选填“两脚”或“三脚”）；
（2）图甲中的电水壶，其蒸汽开关与双金属片开关应_________连接（选填“串联”或“并联”）；
（3）关于图乙中电水壶中的双金属片，调节旋钮C，使静片B向左弯曲时，双金属片断开的温度值变_________（选填“高”或“低”）；
（4）如图所示，若用PTC材料给电水壶加热，通电后PTC材料的功率随时间变化的图象正确的是_________。
A.B.
C.D.
（5）电子式电能表表盘上标有“3200imp/（kW·h）”字样（imp表示闪烁次数）。将功率为1000W的电水壶单独接在该电能表上正常工作30min，则电能表指示灯闪烁了_________次。
（鞍）九年物理（九上+下）答案
1-5AAAAB 6.B 7.BC 8.AC 9.BCD
10.温度 做功 11.电磁波 不可再生
×1011J 机械13.比热容大 热传递
14.电源 电功率 15.9 5:3
16.
17.
18.乙 天平 秒表 加热时间的长短 液体升高的温度 1.4×106J
实验中存在热量的损失，或实验时薯片没有完全燃烧
19. D 能 能确定病床位置 B
20.
B 连接电压表和Rx右端的导线断路 2.4
21.右 电阻一定时，电流与电压成正比 小灯泡的电阻随温度升高而变大 2
变大 右 “60Ω 0.5A” 40 1.5
22.（1）1.25×107kg；（2）48.2%
23.（1）88Ω；（2）1.32×105J；（3）根据可知，当电压相同时，两电阻串联，总电阻最大，此时电炖锅的总功率最小；
（4）
（5）990W
24.三脚 串联 高 B 1600
题号
一
二
三
四
总分
得分
实验次数
电压U/V
电流I/A
1
1.0
0.1
2
2.0
0.2
3
3.0
0.3
（考试时间：90分钟；试卷满分：80分）
一、选择题（共9道小题，共18分。1—6为单选题，7—9为多选题，漏选得1分，多选、错选不得分）
1.关于分子动理论，下列说法正确的是（ ）
A.空气中的尘埃是由分子组成的
B.固体难以被压缩是因为固体分子之间不存在间隙
C.金秋的落叶随风飘扬，说明分子在永不停息地做无规则运动
D.梳过头发的塑料梳子能吸引碎纸屑，说明分子之间存在引力
2.2023年10月26日11时14分，搭载神州十七号载人飞船的长征二号F遥十七运载火箭，在酒泉卫星发射中心成功发射，火箭发射过程中涉及的物理知识，下列说法正确的是（ ）
A.火箭燃料在燃烧的过程中，化学能转化为内能
B.火箭燃料燃烧的越充分，燃料的热值就越大
C.火箭使用液态氢作为燃料，是因为液态氢比热容大
D.火箭燃料燃烧推动其升空过程，机械能转化为内能
3.图甲所示的是中国科技馆“模拟避雷针”的实验展台。当参观者按下“有避雷针”按钮时，从高压发生器尖端涌出的白色闪电，会径直劈向建筑物模型顶部的避雷针，建筑物不会受到任何影响，图乙为上述情景的示意图。关于此过程，下列说法正确的是（ ）
A.图乙中闪电发生时，与避雷针和大地相连的金属线中的电流方向是从大地指向避雷针
B.云层放电时创造了电荷
C.高压发生器模拟云层放电时，云层得到了电子
D.制作避雷针的材料为绝缘体
4.电阻触摸屏在笔记本电脑及手机等设备上已普遍触摸屏使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置。以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分。设上部分电阻为R1，下部分电阻为R2，结构可等效为如图所示的电路，电源两端电压不变。当触摸点在竖直方向移动时，若测得电阻R2两端电压减小，则电路中的电流大小、R2阻值以及触摸点P到屏下端的距离的变化情况分别为（ ）
A.不变、减小、减小B.不变、增大、增大
C.变大、减小、减小D.变大、不变、不变
5.在“探究电流通过导体产生的热量与哪些因素有关”的实验中，小军采用了如图甲、乙所示的实验装置（两个透明容器中封闭着等量的空气）。下列说法正确的是（ ）
A.U形管中液面高度变化主要是由管中液体的热胀冷缩引起
B.图甲实验通电一段时间后，右侧密闭容器中空气的压强大于左侧密闭容器中空气的压强
C.图乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的大
D.图乙实验通电一段时间后，左右两侧容器内电流通过导体产生的热量之比为2：1
6.为了保护环境，国家鼓励发展新能源汽车，电动机是电动汽车的核心部件。下列选项能说明电动机工作原理的是（ ）
A.B.
C.D.
7.下列关于内能的理解正确的是（ ）
A.内能是物体的动能和势能的总和B.同一物体，温度越高，物体内能越大
C.0℃的冰也有内能，它的分子也在运动D.物体吸收热量，内能增加，温度一定升高
8.随着社会经济的不断发展，人们生活对电力的需求量越来越大，用电安全也逐渐成为人们关注的焦点。在日常生活中，下列做法符合安全用电原则的是（ ）
A.在手机充电的过程中，不可以接打电话
B.可以在同一个插排上同时使用多个大功率用电器
C.空气开关跳闸后，应先检查电路排除故障后将其复位
D.用试电笔检查电气设备的外壳时，手要接触笔尖金属体
9.某物理实践小组设计了一种工程上的压力测量装置，其原理如图甲所示，电路中电源电压恒为6V，定值电阻R0的阻值为20Ω，电压表的量程为0-3V，轻质绝缘的压力检测板M与可变电阻R相连。R的阻值与压力F的关系如图乙所示。闭合开关S后，下列说法正确的是（ ）
A.当检测板所受压力增大时，电压表的示数减小
B.检测板不受压力时，电路消耗的总功率为0.36W
C.该装置所能测量的最大压力6000N
D.在不改变电源电压和电压表量程的情况下，减小R0可以提高该装置所能测量的最大压力值
二、填空题（每空1分，共12分）
10.如图所示现象，说明分子运动的剧烈程度与__________有关。家庭实验室《沙子变热的原因》：在玻璃试管里，装上一小半试管的沙子，将温度计插在沙子中。用力晃动试管十余下，观察到温度计示数上升，该实验说明__________可以改变物体内能。
11.5G基站利用__________（选填“电磁波”或“声波”）传递信息。随着“气化淅川”惠民工程建设的推进，越来越多的家庭用上了天然气，天然气是__________（选填“可再生”或“不可再生”）能源。
12.2023年12月9日，我国成功发射朱雀二号遥三运载火箭，它采用了液氧甲烷燃料技术，具有效率高、绿色环保、低成本等特点。如果该火箭一级装载80t液氧甲烷燃料（液氧和甲烷的质量比是4：1），则甲烷完全燃烧放出的热量是__________。火箭在大气层中上升过程中，箭体表面的温度不断升高，此时火箭的__________能转化为内能。[已知甲烷的热值取5.6×107J/kg]
13.航母舰载机即将起飞前，燃料燃烧会获得大量的内能，向后喷射出高温高速燃气流。为了避免对舰上人员及其它器材造成危害，甲板上安装了偏流板（如图），偏流板后面装有供冷却水循环流动的格状水管，这是利用水的__________的特性来降低偏流板的温度，这是通过__________方式改变物体内能的。
14.2023年8月29日，横空出世的华为新手机Mate60具有卫星通话、无线反向充电等功能遥遥领先，向世界展示了中国高科技企业的集体实力。当它利用无线反向充电功能为另一手机充电时，它相当于电路中的__________。它还支持66W有线快充，快充会比普通充电的__________（选填“电功”或“电功率”）大。
15.如图所示电路，电源电压不变，灯泡L2的电阻为6Ω，当开关S1和S2都闭合，甲、乙两表均为电压表时，甲、乙两表的示数分别为2.4V和6V，则灯泡L1的电阻为__________Ω。当仅闭合开关S1，甲、乙两表均为电流表时，则甲、乙两表的示数之比为__________（不计温度对灯丝电阻的影响）。
三、作图题（共4分）
16.（2分）如图所示，闭合开关S，条形磁体因受磁力向右运动，请在图中括号内标出电磁铁左端的极性（用“N”或“S”表示）和电源左端的极性（用“+”或“-”表示）。
17.（2分）图甲所示是家庭中常用的一种插线板。小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压.根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。
四、实验、探究题（共24分）
18.（7分）小明同学“探究不同物质吸热升温的现象”，同时又“探究不同燃料燃烧的放热能力”，他设计了两组实验装置如下图：
（1）你认为“探究不同燃料燃烧的放热能力”应选用________（选填“甲”或“乙”）组器材。
（2）除了图中已经呈现的器材，还需要用到其他测量工具。你认为两个实验都还要用到的其他测量工具是________；仅甲组实验还需要的测量工具是________。
（3）甲组实验是通过________来反映物质吸收热量的多少，乙组是通过________来反映燃料放出热量的多少。
（4）小明购买了一盒薯片，取出几片用上述方法测出薯片的热值为1.4×107J/kg，他又观察到包装盒上印有“质量：100g”，他据此算出了整盒薯片能提供的热量为________。这个结果与包装盒上注明的“能量：2100kJ”不等，原因可能是________。
19.（4分）在医院住院部，病人需要护理时，闭合床头开关，就能及时通知值班室里的护士。这个呼叫电路应该怎样设计呢？实验小组进行了模拟设计。
（1）设计呼叫电路时，下列因素中，不需要考虑的是：________。
A.护士工作很忙，要用多种信号提醒B.能够确定呼叫发出的位置
C.呼叫信号强弱合适D.值班室是否有护士值班
（2）小李同学以一个病房只有一张病床为例，设计了图甲所示电路，该电路能不能达到呼叫目的？答：________。
（3）当一个病房有三张病床时，小杨同学设计的电路如图乙所示，对比乙丙两个电路，丙图的优点是：________。
（4）关于图丙所示呼叫电路的器材选择，下列说法中不合理的是：________。
A.电源能长时间稳定供电B.指示灯选用15W的节能灯
C.电铃的额定功率不宜太大D.病房开关必须安全且使用方便
20.（4分）某实验小组利用图甲所示电路测量自来水电阻R阻值，其中内径均匀的圆柱形玻璃管侧壁连接一细管，细管上阀门K可以控制管内自来水的水量，玻璃管两端接有导电活塞（活塞电阻可忽略）。电源电压约为3V，滑动变阻器铭牌标有“30Ω2A”字样。
（1）连接完成图甲所示电路，闭合开关前发现有一根导线连接错误，请在错误的导线上画“×”，并用笔画线代替导线将电路连接正确；
（2）正确连接电路后，闭合开关前，应将滑动变阻器的滑片P移至________（选填“A”或“B”）端；
（3）实验中发现无论如何移动滑片P，电流表示数几乎为0，电压表示数接近3V，检查发现各电路元件完好。出现该现象的原因可能是________；
（4）为能正确测出玻璃管内自来水的电阻，某同学利用定值电阻R1（阻值4kΩ）、定值电阻R2（阻值3kΩ）、电阻箱R（最大阻值9999Ω）、单刀双掷开关S、两个相同的电压表（量程为0-3V）等器材，连接了如图乙所示电路，进行了如下实验操作。
①把S拨到1位置，记录电压表V1示数；
②把S拨到2位置，调整电阻箱阻值，使电压表V2示数与电压表V1示数相同，记录此时电阻箱的阻值R=5kΩ；
③计算玻璃管内自来水的电阻值Rx，则Rx=________kΩ。
21.（9分）如图所示，是小明所做的电学实验，电源电压6V保持不变。
（1）闭合开关前滑片应该移到最________端（填“左”或“右”）；
（2）分析表中数据，可得出结论：________，此实验能不能用小灯泡替代定值电阻，理由是________。
（3）如图乙，小明在实验中控制电阻R两端的电压是________V，用15Ω电阻换下10Ω电阻后闭合开关发现电压表示数________（填“变大”、“变小”或“不变”），接下来应该向________移动滑片，使电压表示数与前面的示数相同；
（4）实验中小明选取的滑动变阻器是________（填“60Ω0.5A”、“30Ω1.0A”或“20Ω1.2A”）。当接入20Ω电阻时，正确操作后滑动变阻器接入电路的阻值应是________Ω；结合所选的滑动变阻器，把四个定值电阻分别接入电路完成实验，电阻两端控制不变的电压最大是________V。
五、综合题（共22分）
22.（7分）新能源的开发及利用正逐步走入寻常百姓家。若已知液态氢的热值是1.4×108J/kg，水的比热容是4.2×103J/（kg·℃）。试计算：
（1）我国第4代运载火箭一般使用液态氢作为燃料，某火箭发射时携带3×104kg液态氢燃料。这些燃料完全燃烧，最多能将多少千克初温为20℃的水加热至沸腾？（当地大气压为标准大气压）
（2）氢能源车的发动机工作时，将液态氢转化为氢气，在气缸中燃烧。某次测试中，一辆氢能源车以75kW的功率匀速行驶0.5h，消耗了2kg燃料，求该发动机的效率（小数点后保留一位小数）。
23.（10分）如图所示，小林设计了一个电炖锅的工作电路，电源电压恒为220V，R1和R2为阻值不变的加热电阻，电阻R2的阻值为110Ω。小林希望实现R1单独工作时，电炖锅的功率为P1=550W。求：
（1）电阻R1的阻值；
（2）R2单独工作5min时，电炖锅消耗的电能W2；
（3）小林希望利用现有设计的电路，实现当R1和R2同时工作时，电炖锅的总功率更大。小东认为无法实现，请帮助小东说明理由；
（4）请你利用现有的加热电阻和开关帮助小林对电路图进行重新的设计，可以实现R1和R2同时工作时，电炖锅的总功率更大，请画出新设计的电路图；
（5）你新设计电路中，当R1和R2同时工作时，电炖锅的总功率P。
24.（5分）请根据上述材料，回答下列问题：
电水壶
电水壶具有加热速度快、保温效果好等优点被人们广泛应用于生活中。
图中甲所示是常见的电水壶，它的工作原理是：接通电源加热，水温逐步上升到沸点后，水蒸气使双金属片变形推动蒸汽开关，从而使电水壶在水烧开后自动断电（下次烧水需重新闭合蒸汽开关）。
如果蒸汽开关失效，壶内的水会一直烧下去，直到水被烧干，发热元件温度急剧上升，位于发热盘底部也有一个双金属片开关，会因为热传导作用温度急剧上升，膨胀变形，断开电源。图乙是双金属片温控原理图，A为双金属片，由两层不同金属ab粘合而成，受热时二者膨胀的快慢不同。在未通电和低于预定温度时，双金属片A和静片B上的触点接通，电路正常工作，当温度达到预定温度时，双金属片向左弯曲（温度越高，弯曲程度越大），电路断开。C是调节旋钮，调节它可改变双金属片与静片弹性接触的力度，从而调节双金属片断开的温度。
图丙是新材料PTC的电阻随温度变化的关系图象。若使用PTC加热元件代替电热丝，可以有效防止因为干烧而出现的着火危险。PTC加热元件的自动控制温度性能是可靠的，它靠的是PTC本体内的电阻变化而控制温度，而不是依靠任何触点控制，所以现在很多电热水壶采用了PTC加热元件。
（1）电水壶应选用___________插头（选填“两脚”或“三脚”）；
（2）图甲中的电水壶，其蒸汽开关与双金属片开关应_________连接（选填“串联”或“并联”）；
（3）关于图乙中电水壶中的双金属片，调节旋钮C，使静片B向左弯曲时，双金属片断开的温度值变_________（选填“高”或“低”）；
（4）如图所示，若用PTC材料给电水壶加热，通电后PTC材料的功率随时间变化的图象正确的是_________。
A.B.
C.D.
（5）电子式电能表表盘上标有“3200imp/（kW·h）”字样（imp表示闪烁次数）。将功率为1000W的电水壶单独接在该电能表上正常工作30min，则电能表指示灯闪烁了_________次。
（鞍）九年物理（九上+下）答案
1-5AAAAB 6.B 7.BC 8.AC 9.BCD
10.温度 做功 11.电磁波 不可再生
×1011J 机械13.比热容大 热传递
14.电源 电功率 15.9 5:3
16.
17.
18.乙 天平 秒表 加热时间的长短 液体升高的温度 1.4×106J
实验中存在热量的损失，或实验时薯片没有完全燃烧
19. D 能 能确定病床位置 B
20.
B 连接电压表和Rx右端的导线断路 2.4
21.右 电阻一定时，电流与电压成正比 小灯泡的电阻随温度升高而变大 2
变大 右 “60Ω 0.5A” 40 1.5
22.（1）1.25×107kg；（2）48.2%
23.（1）88Ω；（2）1.32×105J；（3）根据可知，当电压相同时，两电阻串联，总电阻最大，此时电炖锅的总功率最小；
（4）
（5）990W
24.三脚 串联 高 B 1600
题号
一
二
三
四
总分
得分
实验次数
电压U/V
电流I/A
1
1.0
0.1
2
2.0
0.2
3
3.0
0.3
