2025版高考物理一轮复习真题精练专题十一电磁感应第27练电磁感应中的图象和电路问题课件
展开
这是一份2025版高考物理一轮复习真题精练专题十一电磁感应第27练电磁感应中的图象和电路问题课件，共16页。

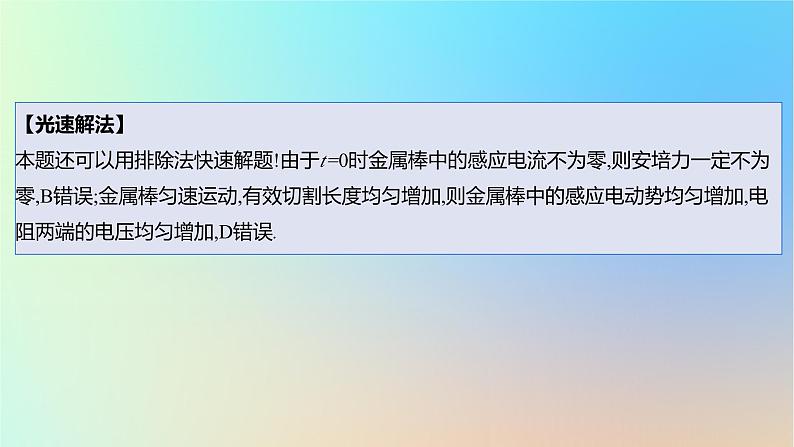

【光速解法】本题还可以用排除法快速解题!由于t=0时金属棒中的感应电流不为零,则安培力一定不为零,B错误;金属棒匀速运动,有效切割长度均匀增加,则金属棒中的感应电动势均匀增加,电阻两端的电压均匀增加,D错误.
5.[2020山东·12,4分,难度★★★★☆](多选)如图所示,平面直角坐标系的第一和第二象限分别存在磁感应强度大小相等、方向相反且垂直于坐标平面的匀强磁场,图中虚线方格为等大正方形.一位于Oxy平面内的刚性导体框abcde在外力作用下以恒定速度沿y轴正方向运动(不发生转动).从图示位置开始计时,4 s末bc边刚好进入磁场.在此过程中,导体框内感应电流的大小为I,ab边所受安培力的大小为Fab, 二者与时间t的关系图象可能正确的是 ( )
