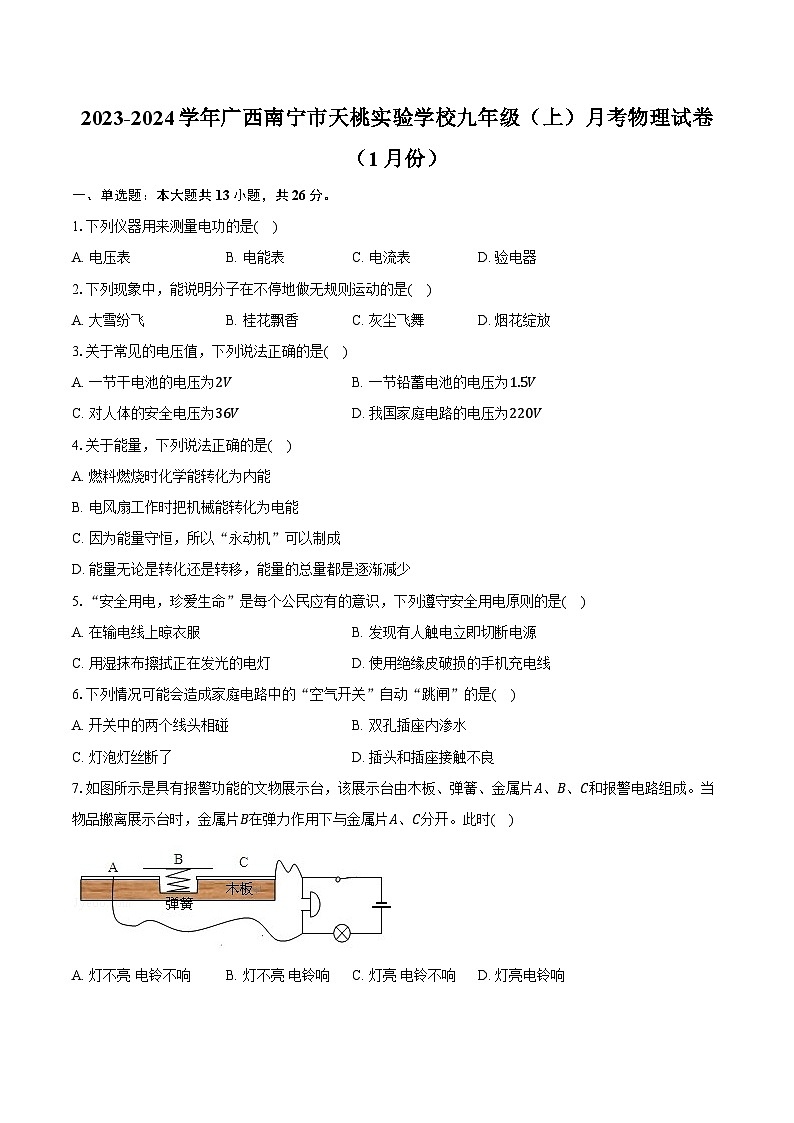

2023-2024学年广西南宁市天桃实验学校九年级（上）月考物理试卷（1月份）（含解析）

这是一份2023-2024学年广西南宁市天桃实验学校九年级（上）月考物理试卷（1月份）（含解析），共22页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.下列仪器用来测量电功的是( )
A. 电压表B. 电能表C. 电流表D. 验电器
2.下列现象中，能说明分子在不停地做无规则运动的是( )
A. 大雪纷飞B. 桂花飘香C. 灰尘飞舞D. 烟花绽放
3.关于常见的电压值，下列说法正确的是( )
A. 一节干电池的电压为2VB. 一节铅蓄电池的电压为1.5V
C. 对人体的安全电压为36VD. 我国家庭电路的电压为220V
4.关于能量，下列说法正确的是( )
A. 燃料燃烧时化学能转化为内能
B. 电风扇工作时把机械能转化为电能
C. 因为能量守恒，所以“永动机”可以制成
D. 能量无论是转化还是转移，能量的总量都是逐渐减少
5.“安全用电，珍爱生命”是每个公民应有的意识，下列遵守安全用电原则的是( )
A. 在输电线上晾衣服B. 发现有人触电立即切断电源
C. 用湿抹布擦拭正在发光的电灯D. 使用绝缘皮破损的手机充电线
6.下列情况可能会造成家庭电路中的“空气开关”自动“跳闸”的是( )
A. 开关中的两个线头相碰B. 双孔插座内渗水
C. 灯泡灯丝断了D. 插头和插座接触不良
7.如图所示是具有报警功能的文物展示台，该展示台由木板、弹簧、金属片A、B、C和报警电路组成。当物品搬离展示台时，金属片B在弹力作用下与金属片A、C分开。此时( )
A. 灯不亮 电铃不响B. 灯不亮 电铃响C. 灯亮 电铃不响D. 灯亮电铃响

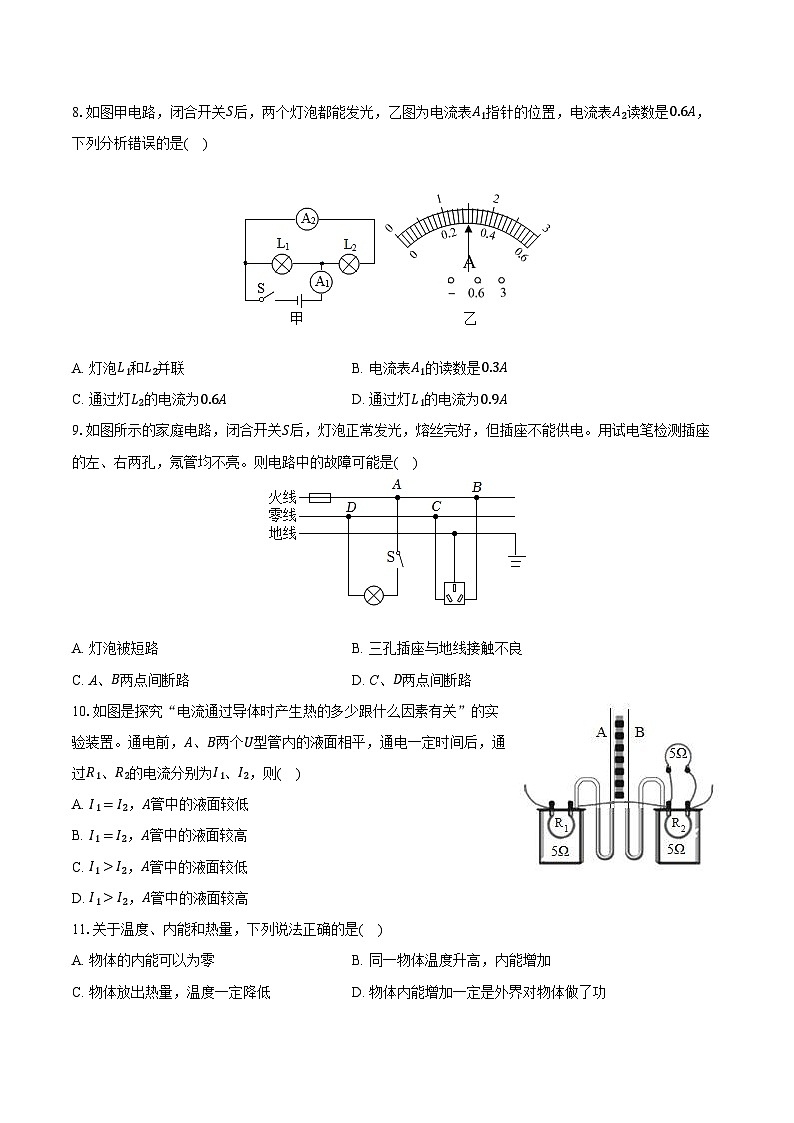

8.如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，电流表A2读数是0.6A，下列分析错误的是( )
A. 灯泡L1和L2并联B. 电流表A1的读数是0.3A
C. 通过灯L2的电流为0.6AD. 通过灯L1的电流为0.9A
9.如图所示的家庭电路，闭合开关S后，灯泡正常发光，熔丝完好，但插座不能供电。用试电笔检测插座的左、右两孔，氖管均不亮。则电路中的故障可能是( )
A. 灯泡被短路B. 三孔插座与地线接触不良
C. A、B两点间断路D. C、D两点间断路
10.如图是探究“电流通过导体时产生热的多少跟什么因素有关”的实验装置。通电前，A、B两个U型管内的液面相平，通电一定时间后，通过R1、R2的电流分别为I1、I2，则( )
A. I1=I2，A管中的液面较低
B. I1=I2，A管中的液面较高
C. I1>I2，A管中的液面较低
D. I1>I2，A管中的液面较高
11.关于温度、内能和热量，下列说法正确的是( )
A. 物体的内能可以为零B. 同一物体温度升高，内能增加
C. 物体放出热量，温度一定降低D. 物体内能增加一定是外界对物体做了功

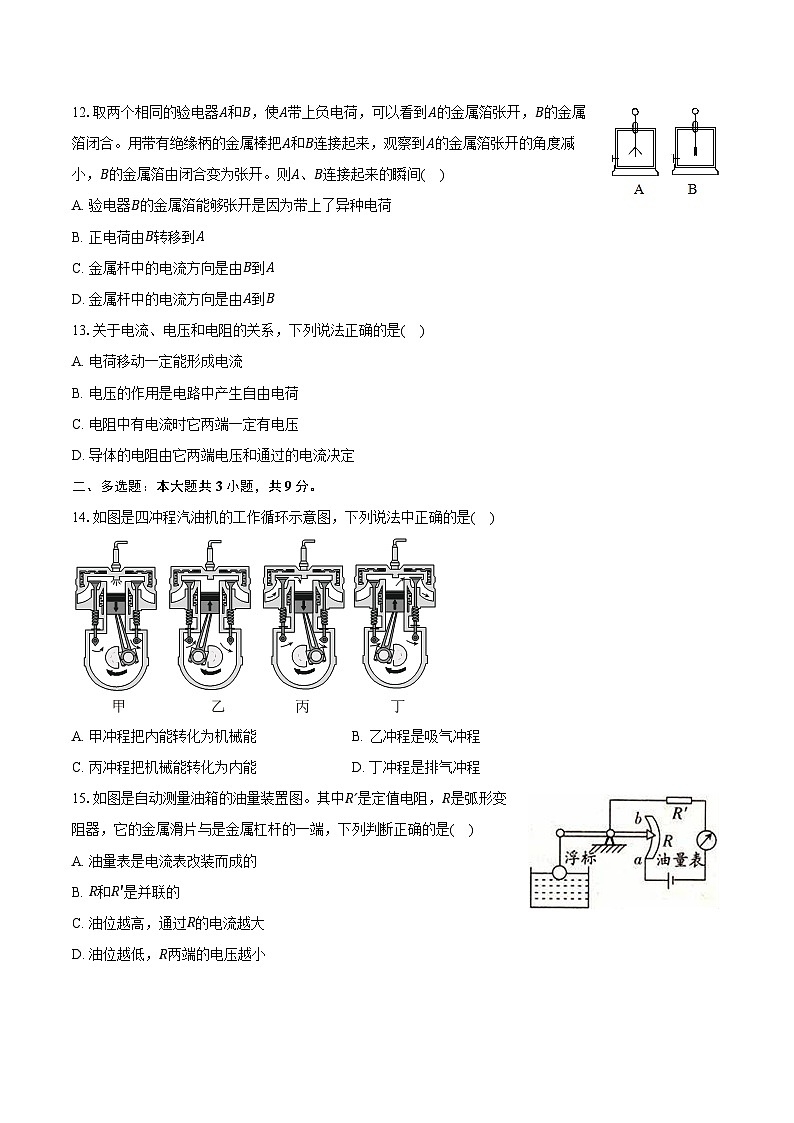

12.取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。用带有绝缘柄的金属棒把A和B连接起来，观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。则A、B连接起来的瞬间( )
A. 验电器B的金属箔能够张开是因为带上了异种电荷
B. 正电荷由B转移到A
C. 金属杆中的电流方向是由B到A
D. 金属杆中的电流方向是由A到B
13.关于电流、电压和电阻的关系，下列说法正确的是( )
A. 电荷移动一定能形成电流
B. 电压的作用是电路中产生自由电荷
C. 电阻中有电流时它两端一定有电压
D. 导体的电阻由它两端电压和通过的电流决定
二、多选题：本大题共3小题，共9分。
14.如图是四冲程汽油机的工作循环示意图，下列说法中正确的是( )
A. 甲冲程把内能转化为机械能B. 乙冲程是吸气冲程
C. 丙冲程把机械能转化为内能D. 丁冲程是排气冲程
15.如图是自动测量油箱的油量装置图。其中Rˊ是定值电阻，R是弧形变阻器，它的金属滑片与是金属杠杆的一端，下列判断正确的是( )
A. 油量表是电流表改装而成的
B. R和R′是并联的
C. 油位越高，通过R的电流越大
D. 油位越低，R两端的电压越小
16.如图电路中，电源电压为3V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图像如图所示，下列判断错误的是( )
A. R1的电阻为10ΩB. 滑动变阻器的最大电阻为10Ω
C. 电路消耗的最大功率为1.8WD. 电路消耗的最小功率为1W
三、填空题：本大题共6小题，共12分。
17.端午佳节，粽香万里．煮粽子是通过______(选填“做功”或“热传递”)的方式来增大粽子的内能；煮熟的粽子散发出香味，这是______现象。
18.将车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶，这个车钥匙在电路中相当于一个______。移动电源充电宝可解决手机电量不足的问题，而当充电宝电量用尽时也要及时给充电宝充上电，此时充电宝在电路中相当于______。(均选填“开关”、“电源”或“用电器”)
19.丝绸摩擦过的玻璃棒带________电荷，将它分别靠近两个轻质小球A、B，A球被吸引，B球被推开，则两球中一定带电的是________球．
20.十字路口的红、绿灯是______联的；现在的红、绿灯普遍使用发光二极管，制成发光二极管的主要材料是锗、硅，它们属于______材料(选填“半导体”、“导体”、“绝缘体”)。
21.汽车散热器常使用水作为冷却剂，这是利用了水的______大的性质；“长征五号”运载火箭是我国高度最高、体积最大的火箭，因此得到了一个可爱的外号“胖五”，“胖五”的动力系统选用液氢作为燃料，是因为氢的______大。
22.如图所示为电烤炉的简化电路图，阅读说明书后得知：R1、R2均为电热丝，R1=44Ω，R2=66Ω。当开关S1闭合，S2处于不同状态时，电烤炉处于不同挡位，闭合S1、S2时，电烤炉处于______档状态(选填“低温”、“高温”)；电烤炉分别处于高温挡与低温挡状态时，电路在相同时间内所消耗的电能之比为______(忽略温度对电阻的影响)。
四、作图题：本大题共2小题，共4分。
23.请根据如图所示的实物图，在虚线框内画出对应的电路图。
24.请将如图所示的电灯和开关正确接入家庭电路中，且符合安全用电原则。
五、实验探究题：本大题共3小题，共18分。
25.(1)在探究“电阻的大小与哪些因素有关”的实验中，采用如图甲所示的实验装置，a、b、c是镍铬合金制成的三根导线，a、b长度相同但粗细(横截面积)不同，a、c粗细相同而长短不同，导线d由锰铜合金制成，长短、粗细与导线b相同，探究导线电阻的大小与材料的关系，应选用的两根导线是______(填写导线代号)。

(2)探究实验的电路如图乙所示，用电流表分别在A、B、C三处测得电流如表。
①小南把电流表接入A点，当闭合开关，发现电流表指针如图乙所示，出现这个现象的原因是______；
②正确连接好电路后测得如表所示的数据，接下来的实验步骤应该是______。
A.整理器材，结束实验
B.换用不同规格的小灯泡，再测出几组电流值
(3)如图丙所示，瓶内装有少量的水，塞紧瓶塞，用打气筒向瓶内打气。当塞子跳起时，瓶内有白雾产生，这说明气体对外做功时，内能______(选填“增大”或“减小”)，温度______(选填“升高”或“降低”)。
26.如图1是探究“比较不同物质吸热的情况”的实验装置。
(1)实验中应量取______相等的甲、乙两种液体，为了完成该实验，除了图1中所示的器材外，还需要增加的测量工具有天平和______。
(2)甲、乙液体吸收热量的多少可通过______来反映(填“温度计示数”或“加热时间”)。
(3)为了比较甲、乙液体的吸热本领，小明提出两种比较方案：①让两者升高相同的温度比较加热时间；②让两者加热相同时间比较升高的温度。在两种液体都不沸腾的前提下，你认为可行的方案是______(填“①”“②”或“①和②”)。
(4)从图2中可以看出，______液体的比热容较大。
(5)若乙液体的比热容为4.2×103J/(kg⋅℃)，则甲液体的比热容为______J/(kg⋅℃)。
27.实验小组在测量额定电压为2.5V小灯泡L的额定功率时，选择了电压恒定的电源、滑动变阻器、电压表和电流表等器材，设计了如图甲所示的电路。

(1)按图甲所示的电路正确连接，闭合开关前，电压表示数乙所示，接下来的正确操作是将电压表的指针______；
(2)适当移动滑片，当电压表的示数为2V时，为了测小灯泡的额定功率，应使滑动变阻器连入电路的阻值______(选填“变大”或“变小”)。
(3)实验结束后，有同学提出可以用小灯泡代替定值电阻来探究“电流与电压的关系”，老师指出这样操作是______(选填“可行”或“不可行”)的，原因是小灯泡的电阻随______的变化而变化。
(4)另一个实验小组使用的电压表损坏了，于是他们用一个电流表测量额定电压为U额的小灯泡L2的额定功率，如图丙，已知定值电阻的阻值为R0、电源电压未知。请你完成下面的步骤：
①只闭合开关S和S1，调节滑动变阻器的滑片，使灯泡正常发光。
② ______，滑动变阻器滑片位置______(选填“保持不动”、“向右移动”或“向左移动”)，读出电流表的计数为I。
③小灯泡L2的额定功率表达式为：P额= ______(用U额、R0、I表示)。
六、计算题：本大题共2小题，共14分。
28.如图所示，电阻R1=10Ω，R2=15Ω，闭合开关S后，电流表A示数为0.3A。求：
(1)电源电压。
(2)通过电阻R2的电流。
(3)通过干路的电流。
29.启用生活垃圾焚烧发电项目可以改变生活垃圾处理方式，焚烧发电，再通过电网输送到千家万户，变废为宝。据了解，若某城市生活垃圾焚烧发电项目设计日处理生活垃圾量1000t，经检测该生活垃圾燃烧的平均热值q=4×106J/kg，(已知水的比热容c=4.2×103J/(kg⋅℃)求：
(1)1000t垃圾完全燃烧放出的热量；
(2)1000t垃圾完全燃烧放出的热量用来烧水，可以使107kg的水的温度从20℃上升到100℃，水吸收的热量；
(3)该生活垃圾烧水的热效率。
七、综合题：本大题共1小题，共10分。
30.实践基地芒果获丰收，为筛选优质大果，设计自动筛选装置如图甲，检测装置电路图如图乙，电源电压恒为12V，电阻R0为20Ω，R为压敏电阻，其阻值随压力变化关系如图丙。当电路电流小于0.15A时，不达标的芒果将被推离传送带，达标芒果继续被传送到指定位置，实现自动筛选。求：

(1)若R与R0阻值相等，R消耗的电功率；
(2)此装置能筛选出重力至少为多大的芒果；
(3)若想筛选出重力至少为2N的芒果，有同学建议：仅适当增加R0的阻值即可。你认为他的建议可行吗？请通过计算做出判断。
答案和解析
1.【答案】B
【解析】解：A、电压表测量电压的大小，故A错误；
B、电能表用来测量电流做功的多少，即测量电功的大小，故B正确；
C、电流表测量电流大小，故C错误，
D、验电器是检验物体是否带电的仪器，故D错误。
故选：B。
根据不同测量仪器测量的物理量分析。
本题考查不同仪器测量的物理量，为基础题。
2.【答案】B
【解析】解：
A、大雪纷飞是固体小颗粒的运动，不是分子的运动，分子是看不见的，故A不符合题意；
B、桂花飘香是香气分子不停地做无规则运动的结果，故B符合题意；
C、灰尘飞舞是固体小颗粒的运动，不是分子的运动，分子是看不见的，故C不符合题意；
D、烟花绽放是宏观物体的机械运动，不是分子运动，分子是看不见的，故D不符合题意。
故选：B。
不同的物质在相互接触时，彼此进入对方的现象叫做扩散，这一现象说明一切物体的分子都在不停地做无规则运动。由于分子的体积很小，分子的运动无法用肉眼直接看到，但可以通过气味、颜色的变化来体现。
此题考查分子和固体小颗粒的区别，我们需要注意的是分子是看不见的。
3.【答案】D
【解析】解：A、一节干电池的电压是1.5V，故A错误；
B、一节铅蓄电池的电压是2V，故B错误；
C、不高于36V的电压对人体是安全的，人体的安全电压并不仅是36V，故C错误；
D、我国家庭电路电压是220V，故D正确；
故选D．
根据对干电池电压、蓄电池电压、人体安全电压、家庭电路电压的掌握分析答题．
本题考查了对常见电压的掌握，是一道基础题，应熟记常用电压值．
4.【答案】A
【解析】解：A、燃料燃烧时温度升高，所以是得到了内能，是化学能转化为内能，故A正确；
B、电风扇工作时把电能转化为机械能，故B错误；
C、“永动机”违背了能量守恒定律，所以“永动机”不可以制成，故C错误；
D、一个物体能量增加，必然伴随着别的物体能量减少，在能量转移和转化的过程中能量的总量是保持不变的，故D错误。
故选：A。
(1)(2)判断能量的转化，我们主要看它要消耗什么能量，得到什么能量，总是消耗的能量转化为得到的能；
(3)(4)能量即不会消灭，也不会创生，只能从一种形式转化为另一种形式，或从一个物体转移到另一个物体上，在转移和转化的过程中能的总量是保持不变的，这就是能量守恒定律。
本题考查的是我们对于能量转化现象的分析能力以及对能量守恒的理解，属于基础知识点的考查。
5.【答案】B
【解析】解：A、一般的水是导体，湿衣服也是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生触电事故，故A不符合安全用电原则；
B、发现有人触电立即切断电源，避免发生触电事故，故B符合安全用电原则；
C、一般的水是导体，用湿抹布擦拭正在发光的电灯，易发生触电事故，故C不符合安全用电原则；
D、使用绝缘皮破损的手机充电线时应及时更换，否则容易发生触电事故或短路(即火线和零线直接连通)，故D不符合安全用电原则。
故选：B。
(1)(3)一般的水是导体，湿物体是导体，接触带电体容易发生触电；
(2)有人触电立即切断电源，避免发生触电事故；
(4)电线的绝缘皮破损，人去接触时，容易造成触电事故。
本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、多积累，加强安全意识，不能违反。
6.【答案】B
【解析】解：A、开关中两线相碰，只是开关不起作用，用电器总是工作，并不是短路，不会引起电流过大，“空气开关”不会自动“跳闸”，故A不符合题意；
B、双孔插座内渗水，生活用水是导体，相当于直接把火线和零线接通，这是短路，会引起电流过大，“空气开关”会自动“跳闸”，故B符合题意；
C、灯丝断了，是断路，电路中没有电流，“空气开关”不会自动“跳闸”，故C不符合题意；
D、插头插座接触不良，是断路，电路中没有电流，“空气开关”不会自动“跳闸”，故D不符合题意。
故选：B。
空气开关自动跳闸的原因是电流过大，引起家庭电路中电流过大的原因有两个，短路或总功率过大。
记住家庭电路中电流过大的现象是保险丝熔断或空气开关跳闸，电流过大的原因是总功率过大或短路，能够在实际情境中判断出是什么原因造成的电流过大。
7.【答案】D
【解析】解：物品在展示台上时，ABC接通，把电铃短路，铃不响，灯泡亮；当小偷把物品搬离展示台时，金属片B在弹力作用下与金属片AC分开时，灯泡和电铃串联，此时灯亮铃响，故D正确，ABC错误。
故选：D。
根据电路图可知，当AC与B分离时，灯泡和电铃串联；当AC与B接触时，电铃被短路，电路为灯泡的基本电路。
本题考查电路的组成，能正确认识通路、短路以及断路三种情况。
8.【答案】B
【解析】解：
(1)由图甲知，电流从正极流出经电流表A1后分成两支，一支通过L1，另一支通过L2和A2，所以两灯并联，电流表A1测干路电流，电流表A2测L2的电流，故A正确；
(2)因为并联电路中干路电流等于各支路电流之和，且电流表A2读数是0.6A，通过灯L2的电流为0.6A，由图乙知，电流表A1应选择0～3A的量程，连接“−、3”接线柱，A1读数为1.5A，故B错误，C正确；
则通过L1的电流I1=I−I2=1.5A−0.6A=0.9A，故D正确。
故选：B。
由电路图知，两灯并联，电流表A1测量干路电流，电流表A2测量通过L2的电流；根据并联电路特点判断A1量程并读数，由并联电路的电流特点计算L1的电流。
本题考查了串并联电路的识别、并联电路电流特点的应用、电流表的读数，关键是正确识别电路的连接方式和电表的作用。
9.【答案】C
【解析】解：闭合开关S后，灯泡正常发光，但插座不能供电，这说明插座所在的支路出现了断路现象；
试电笔检测插座的左、右两孔，氖管均不亮，这说明插座的右孔与火线之间是断开的，所以故障是A、B两点间断路。
故选：C。
闭合开关后灯泡发光，说明灯泡所在支路正常；插座不供电，说明插座所在支路断路，根据试电笔的发光情况分析故障的原因。
本题考查家庭电路故障的分析，相对比较简单，属于基础题。
10.【答案】D
【解析】解：
由图可知，右侧两电阻丝并联后与左侧电阻丝串联，
并联电路中干路电流等于各支路电流之和，所以I1>I2，故AB错误；
由Q=I2Rt可知，通电时间相同时，I1>I2，R1=R2=5Ω，所以左侧电阻产生的热量较多，
密闭空气吸收热量后，体积不变，压强变大，左侧容器内气体的压强与大气压的差值较大，A测玻璃管液面较高。
故选：D。
由电路图分析电阻丝的连接方式，根据串并联电路的电流特点可知通过它们的电流关系，根据Q=I2Rt比较两电阻产生的热量关系，密闭空气吸收热量后，压强变大，U形管内两液面的差值变大，据此进行解答。
本题考查了并联电路的电流特点和焦耳定律的应用，关键是明白U形管在实验中的作用。
11.【答案】B
【解析】解：A、一切物体都具有内能，所以物体的内能不为零，故A错误；
B、内能与物体的质量、温度以及状态有关，所以物体温度升高，内能增加，故B正确；
C、物体放出热量，温度不一定降低，比如晶体在凝固过程中，放出热量，温度不变，故C错误；
D、物体的内能增加，可能是吸收了热量，也可能是对物体做了功，故D错误。
故选：B。
(1)一切物体都具有内能；
(2)内能与物体的质量、温度以及状态有关；
(3)晶体凝固时，放热，但温度不变；
(4)改变物体内能的方式有做功和热传递两种，这两种方式是等效。
本题考查温度、内能、热量的关系以及改变内能的方式，难度不大。
12.【答案】C
【解析】解：
A、验电器的原理是同种电荷相斥，所以，验电器B的金属箔能够张开也是因为带上了同种电荷，故A错误；
B、原来A验电器带负电，即有多余电子，B验电器不带电，即不多电子、也不少电子，所以当用金属棒连接A和B时，一部分电子会从A运动到B，则B验电器中的金属箔由于有多余电子而带上了负电荷，故B错误；
CD、据B可知，电子定向移动的方向是A到B，由于电子带负电荷，所以电流的方向是由B到A，故C正确，D错误。
故选：C。
(1)验电器的原理是同种电荷相斥；
(2)据带正电或负电的实质分析即可判断；
(3)电流的方向与负电荷定向移动的方向相反。
此题考查了验电器的原理、电流方向的判断等知识点，是一道综合题。
13.【答案】C
【解析】解：A、电荷的定向移动形成电流，故A错误；
B、电压的作用是电路中产生电流，故B错误；
C、电阻中有电流时它两端一定有电压，故C正确；
D、导体的电阻是导体本身的一种性质，与两端电压和通过的电流无关，故D错误。
故选：C。
A、电荷的定向移动形成电流；
B、电压的作用是使电路中自由电荷定向移动，形成电流；
C、电路中得到持续电流的条件：有电源提供电压，电路是通路；
D、导体的电阻是导体本身的一种性质。
此题考查了电流形成的原因、电压、电阻等知识点，属常见题型。
14.【答案】AD
【解析】解：
A、甲冲程，气门都关闭，活塞向下运行，气缸容积增大，是做功冲程，将内能转化为了机械能，故A正确；
B、乙冲程，气门都关闭，活塞向上运行，气缸容积减小，是压缩冲程，通过做功使燃料内能增大、温度升高，是将机械能转化为了内能，故B错误；
C、丙冲程，进气门打开，活塞向下运行，气缸容积增大，是吸气冲程，该冲程吸入汽油和空气的混合物，没有能量的转化，故C错误；
D、丁冲程，排气门打开，活塞向上运动，气缸容积减小，是排气冲程，该冲程排出废气，带走大部分热量，故D正确。
故选：AD。
判断汽油机的四个冲程，先看进气门和排气门的关闭情况，进气门打开的是吸气冲程，排气门打开的是排气冲程，进气门和排气门都关闭的是压缩冲程或者做功冲程；活塞上行为压缩冲程和排气冲程；活塞下行为吸气冲程和做功冲程；在压缩冲程中机械能转化为内能；做功冲程中内能转化为机械能。
本题考查了汽油机的四个冲程，要求学生对每个冲程的特点、能量转化等情况十分熟悉才能顺利解答。
15.【答案】AC
【解析】解：
A.图中油量表串联在电路中，是由电流表改装而成的，故A正确；
B.由电路图可知，R和R′依次串联，电流只有一条路径，则两电阻是串联的，故B错误；
C.油位越高，浮标上移，滑片下移，接入电路中的电阻变小，电路中的总电阻变小，由I=UR可知，电路中的电流变大，即通过R的电流越大，故C正确；
D.油位越低，浮标下移，滑片上移，接入电路中的电阻变大，电路中的总电阻变大，由I=UR可知，电路中的电流变小，由U=IR可知，R′两端的电压变小，因串联电路中总电压等于各分电压之和，所以R两端的电压越大，故D错误。
故选：AC。
(1)根据电压表使用时与被测用电器并联、电流表使用时与被测用电器串联判断图中油量表的类型；
(2)串联电路是指各元件顺次逐个连接，电流只有一条路径可以通过；而并联电路则是各用电器并列连接，电流有至少两条路径可以通过；
(3)当油面上升或下降时，浮标随之上升或下降，通过类似杠杆的装置控制了电路中电阻的大小，从而使电路中的电流相应的发生改变，根据欧姆定律可知电路中电流和R′两端电压的变化，根据串联电路的电压特点可知R两端的电压变化。
本题考查了油量表改装电表的判断和工作原理、电路电阻的作用等问题，分析清楚电路结构、掌握滑动变阻器的作用是正确解题的关键。
16.【答案】AD
【解析】解：A、由图甲可知该电路为R1和R2的串联电路，电流表测电路中的电流，电压表测R2两端的电压；
当滑动变阻器的滑片P滑至a端时，滑动变阻器接入电路的阻值为0Ω，电压表的示数为0V，由图2可知此时电路中的电流为I=0.6A，
由I=UR可知R1的阻值为：R1=UI=3V0.6A=5Ω，故A错误；
B、当滑动变阻器的滑片滑至b端时，滑动变阻器接入电路的阻值最大，由欧姆定律可知此时电路中的电流最小，由图乙可知最小电流为I小=0.2A，此时电压表的示数为2V，即滑动变阻器两端的电压为U2=2V，则滑动变阻器的最大阻值为：R2=U2I小=2V0.2A=10Ω，故B正确；
C、由图乙知电路中的最大电流I=0.6A，
则电路消耗的最大功率为：P大=UI=3V×0.6A=1.8W，故C正确；
D、由图乙知电路中的最小电流为I小=0.2A，
则电路消耗的最小功率为：P小=UI小=3V×0.2A=0.6W，故D错误。
故选：AD。
(1)由图甲可知该电路为R1和R2的串联电路，电流表测电路中的电流，电压表测R2两端的电压；分析当滑动变阻器的滑片在a端时的电路情况，由图2可知此时电路中的电流和滑动变阻器两端的电压，利用R=UI可求出R1的阻值；
(2)分析当滑动变阻器的滑片在b端时的电路情况，再由图乙读出此时电路中的电流和对应的滑动变阻器两端的电压，利用R=UI可求出R2的最大阻值；
(3)已知电源电压，由图乙可知电路中的最大电流，利用P=UI可求出电路消耗的最大功率；
(4)已知电源电压，由图乙可知电路中的最小电流，利用P=UI可求出电路消耗的最小功率。
本题考查了对欧姆定律和电功率计算公式的应用，从图中读取相关的信息是解题的关键。
17.【答案】热传递 扩散
【解析】解：(1)煮粽子时粽子吸收热量、温度升高，是通过热传递方式增加粽子内能的；
(2)因为分子在永不停息地做无规则运动，所以能闻到煮熟的粽子散发出的香味，这是扩散现象。
故答案为：热传递；扩散。
(1)改变物体内能的方法：一是做功，二是热传递；
(2)不同物质的分子彼此进入对方的现象叫扩散，说明一切物体的分子都在永不停息地做无规则运动。
本题考查了改变内能的方法(热传递)和分子的无规则运动，属于基础性题目。
18.【答案】开关 用电器
【解析】解：将车钥匙插入锁孔并顺时针旋转一下，车子就通电了，说明车钥匙对电路起到控制作用，在电路中相当于开关；
在给充电宝充电的过程中，充电宝消耗电能，在电路中相当于用电器。
故答案为：开关；用电器。
电路是由提供电能的电源、消耗电能的用电器、控制电路通断的开关和输送电能的导线四部分组成。
知道电路是由电源、开关、导线和用电器组成的，知道各元件在电路中的作用。
19.【答案】正 B
【解析】解：丝绸摩擦过的玻璃棒带正电；
当玻璃棒靠近小球A时相互吸引，说明A不带电或带负电；
玻璃棒靠近小球B时相互排斥，说明小球B也带正电，同种电荷相互排斥。
故答案为：正；B。
①丝绸摩擦过的玻璃棒带正电；
②带电体具有吸引轻小物体的性质；
③同种电荷相互排斥，异种电荷相互吸引。
了解摩擦起电现象，知道带电体吸引轻小物体的性质和电荷间的相互作用规律，是解决此类题目的基础。
20.【答案】并 半导体
【解析】解：(1)红、绿灯能独立工作、互不影响，所以红灯与绿灯的连接方式是并联；
(2)制成发光二极管的主要材料属于半导体。
故答案为：并；半导体。
(1)电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作；
(2)发光二极管是由半导体材料制成的。
本题考查了串并联电路的辨别，明确串联电路和并联电路的特点、知道二极管的制作材料是半导体材料。
21.【答案】比热容 热值
【解析】解：(1)因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度时，水吸收的热量多，所以常用水作为冷却剂；
(2)火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以放出更多的热量。
故答案为：比热容；热值。
(1)水的比热容大，相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多；
(2)热值是燃料的一种特性；在质量相同时，燃料的热值越大，其完全燃烧放出的热量越多，所以在选择火箭燃料时首先应该考虑燃料热值的大小。
本题考查了学生对热值、水比热容较大特点的了解与掌握，是一道基础题。
22.【答案】高温 5：3
【解析】解：A、当S1闭合，S2断开，R1、R2串联；当S1、S2闭合时，R1被短路，电路为R2的简单电路；
因串联电路中的总电阻大于任一分电阻，所以由P=UI=U2R可知，当S1、S2闭合时，电路为R2的简单电路时，电路中的电阻最小，电功率最大，电烤炉为高温挡；
B、电烤炉处于高温挡时，电路为R2的简单电路，电路中的电流：I高=UR2=220V66Ω=103A，
电烤炉处于低温挡时，R1、R2串联，电路中的电流：I低=UR总=UR1+R2=220V44Ω+66Ω=2A，
由W=UIt可知，电烤炉处于高温挡与低温挡状态时，电路在相同时间内所消耗的电能之比：
W高：W低=UI高t：UI低t=103A：2A=5：3。
故答案为：高温；5：3。
(1)由P=UI=U2R可知，当电源电压一定时，电路电阻越大，功率越小，根据电路图分析电路结构，结合串联电路电阻规律和P=UI=U2R可知各挡位时电路的连接；
(2)根据串联电路的电阻特点和欧姆定律求出两状态时电路中的电流，根据W=UIt求出两状态时电路在相同时间内所消耗的电能之比。
本题考查了串联电路的特点和欧姆定律、电功率和电功公式的灵活运用，正确的判断电烤炉处于不同挡位时电路的连接方式是关键。
23.【答案】解：由实物图可知，电流由正极出发，依次经过开关、灯泡，回到负极。画出电路图，如图所示：

故答案为：见解答图。
【解析】画电路图时，要与实物图一一对应，利用电流流向法画出电路图即可。
此题考查了电路图的画法，难度不大。
24.【答案】
【解析】【分析】
本题考查了家庭电路的连接。
掌握家庭电路的灯泡、开关的接法，同时考虑使用性和安全性。
灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
【解答】
灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时能切断火线，接触灯泡不会发生触电事故，如下图所示：
。
25.【答案】b、d 电流表正负接线柱接反 B 减小 降低
【解析】解：(1)探究导线电阻的大小与材料的关系，需要控制长度、横截面积都相同，改变材料，故导线b、d符合题意；
(2)①电流表向左端没有刻度的方向偏转，说明电流表正负接线柱接反了；
②为了让实验结论具有普遍性，应该换用不同规则的灯泡进行多次实验，故B正确；
(3)瓶子里装有一些水，用力打气，瓶内的气体对瓶塞做功，瓶内气体的内能减少，温度降低，瓶内的水蒸气液化成小水珠，出现白气。
故答案为：(1)b、d；(2)①电流表正负接线柱接反；②B；(3)减小；降低。
(1)影响电阻大小的因素是材料、长度、横截面积和温度，用控制变量法分析解答即可；
(2)①指针向左端偏转说明电流表的正负接线柱接反了；
②为了让实验结论具有普遍性，应该多次实验；
(3)改变物体内能的两种方法：对物体做功、热传递。对物体做功物体的内能增加，物体对外做功，物体的内能减少；物体吸收热量内能增加，物体放出热量内能减少。
本题考查了“电阻的大小与哪些因素有关”的探究实验、并联电路电流规律的探究实验、改变内能的方法，属于综合题。
26.【答案】质量 秒表 加热时间 ①和② 乙 2.1×103
【解析】解：(1)根据比较不同物质吸热能力的方法，要控制不同物质的质量相同，故实验中应量取质量相同的甲、乙两种液体；根据转换法，用相同的加热器通过加热时间的长短来比较吸热多少，故要完成该探究实验，除了图中所示的器材外，还需要的测量工具有天平和秒表；
(2)物质吸收热量的多少无法用测量工具测出来，根据转换法，本实验是通过比较加热时间的长短，来比较吸收热量的多少；
(3)比较甲、乙两种液体吸热本领的大小，可以加热相同的时间，观察两种液体温度的变化量，温度变化量越大说明吸热能力弱；也可以加热到相同的温度，比较加热时间的长短，加热时间长的吸热能力强，因此这两种方法都可以比较出液体的吸热能力；
(4)根据图2可知，加热相同时间，吸收相同的热量，甲升高的温度大于乙升高的温度，所以甲的比热容小，乙的比热容大；
(5)根据图2可知，加热2min，甲升高的温度为：100℃−20℃=80℃；乙升高的温度为：60℃−20℃=40℃；根据Q=cmΔt可知，在质量和吸热相同的情况下，升高的温度与比热容成反比，则甲液体的比热容：c=40℃80℃×4.2×103J/(kg⋅℃)=2.1×103J/(kg⋅℃)。
故答案为：(1)质量；秒表；(2)加热时间；(3)①和②；(4)乙；(5)2.1×103。
(1)我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；
比较物质吸热能力的2种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量(即比较加热时间)，吸收热量多的吸热能力强；
②使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强；
(2)根据Q=cmΔt，在质量和吸热相同的情况下，升高的温度与比热容成反比，据此得出甲液体的比热容。
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法，为热学中的重要实验。
27.【答案】调零 变小 不可行 温度 只闭合开关S和S2 保持不动 U额×(I−U额R0)
【解析】解：(1)闭合开关前，电压表示数乙所示，即电压表指针没有与零刻度线对齐，故接下来的正确操作是将电压表的指针调零；
(2)适当移动滑片，当电压表的示数为2V，小于灯泡额定电压2.5V，为了测小灯泡的额定功率，应增大灯泡两端电压，根据串联电路电压规律，应减小滑动变阻器两端电压，根据分压原理，应减小滑动变阻器接入电路的阻值；
(3)在探究“电流与电压的关系”实验中，需控制电阻阻值不变，而灯丝的电阻随温度的升高而增大，故不能用小灯泡代替定值电阻来探究“电流与电压的关系”；
(4)实验步骤：
①只闭合开关S和S1，调节滑动变阻器的滑片，使灯泡正常发光；
②只闭合开关S和S2，滑动变阻器滑片位置保持不动，读出电流表的计数为I；
③在步骤①中，灯泡和R0并联，电流表测定值电阻的电流，由欧姆定律，定值电阻的电压为：
U0=I0R0=U额R0×R0=U额，根据并联电路电压的规律，灯两端的电压为额定电压，此时灯正常发光；
在步骤②中，电流表测灯与R0并联的总电流，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光，根据并联电路电流的规律，灯的额定电流：
I额=I−I0=I−U额R0，
则小灯泡L2的额定功率表达式为：
P额=U额I额=U额×(I−U额R0)。
故答案为：(1)调零；(2)变小；(3)不可行；温度；(4)②只闭合开关S和S2；保持不动；③U额×(I−U额R0)。
(1)电表使用前要调零；
(2)比较电压表示数与灯泡额定电压大小，根据串联电路电压规律和分压原理确定滑动变阻器滑片移动方向；
(3)在探究“电流与电压的关系”实验中，需控制电阻阻值不变，而灯丝的电阻随温度的升高而增大，据此分析；
(4)要测小灯泡额定功率，应先使灯正常发光，在没有电压表的情况下，电流表与定值电阻R0应起到电压表的测量作用，故将R0与电流表串联后再与灯并联，通过移动变阻器的滑片使电流表示数为U额R0时，由并联电路电压的规律，灯两端的电压为额定电压，灯正常发光；
保持滑片位置不变，通过开关的转换，使电流表测灯与R0并联的总电流，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光，根据并联电路电流的规律求出灯的额定电流，根据P=UI求出灯泡额定功率。
本题测小灯泡L的额定功率实验，考查了电表的使用、实验操作、影响电阻大小因素及设计实验方案测功率的能力。
28.【答案】解：由电路图可知，两电阻并联，电流表A测R1支路的电流。
(1)因为并联电路中各支路两端的电压相等，
所以，由I=UR可得，电源的电压：
U=I1R1=0.3A×10Ω=3V；
(2)通过电阻R2的电流：
I2=UR2=3V15Ω=0.2A；
(3)因为并联电路干路中的电流等于各支路中的电流之和，
所以通过干路的电流：I=I1+I2=0.3A+0.2A=0.5A。
答：(1)电源电压为3V；
(2)通过电阻R2的电流为0.2A；
(3)通过干路的电流为0.5A。
【解析】由电路图可知，两电阻并联，电流表A测R1支路的电流。
(1)根据并联电路的电压特点和欧姆定律求出电源的电压；
(2)根据欧姆定律求出通过电阻R2的电流。
(3)利用并联电路的电流关系求得干路电流。
本题考查了并联电路的特点和欧姆定律的应用，是一道基础题目。
29.【答案】解：(1)1000t垃圾完全燃烧放出的热量：Q放=mq=1000×1000kg×4×106J/kg=4×1012J；
(2)水吸收的热量：Q吸=cm水(t−t0)=4.2×103J/(kg⋅℃)×107kg×(100℃−20℃)=3.36×1012J；
(3)该生活垃圾烧水的热效率：η=Q吸Q放=3.36×1012J4×1012J=84%。
答：(1)1000t垃圾完全燃烧放出的热量为4×1012J；
(2)水吸收的热量为3.36×1012J
(3)该生活垃圾烧水的热效率为84%。
【解析】(1)根据Q放=mq求出1000t垃圾完全燃烧放出的热量；
(2)根据Q吸=cm(t−t0)求出水吸收的热量；
(3)根据效率公式求出该生活垃圾烧水的热效率。
本题考查吸热公式、燃料完全燃烧放热公式以及效率公式的应用，难度不大。
30.【答案】解：由图乙可知，两电阻串联，电流表测电路中的电流；
(1)由串联电路的电阻特点和欧姆定律可知，此时电路中的电流：I1=UR总1=UR+R0=12V20Ω+20Ω=0.3A，
则R消耗的电功率：PR=I12R=(0.3A)2×20Ω=1.8W；
(2)由欧姆定律可知，电路中的最大总电阻：R最大=UI最小=12V0.15A=80Ω，
由串联电路的电阻特点可知，此时压敏电阻R的阻值：R′=R最大−R0=80Ω−20Ω=60Ω，
由图丙可知，此时压敏电阻受到的压力为1N，即此装置能筛选出重力至少为1N的芒果；
(3)由图丙可知，压敏电阻的阻值随着压力的增大而减小，
当压力为2N时，压敏电阻的阻值为40Ω，
由串联电路的电阻特点可知，为了筛选出重力至少为2N的芒果，R0的阻值为R0′=R最大−R″=80Ω−40Ω=40Ω>20Ω，
因此适当增加R0的阻值可以让重力小于2N的芒果被推离传送带，将重力至少为2N的芒果继续被传送到指定位置。
答：(1)若R与R0阻值相等，R消耗的电功率为1.8W；
(2)此装置能筛选出重力至少为1N的芒果；
(3)他的建议可行，将R0的阻值增大到40Ω即可。
【解析】由图乙可知，两电阻串联，电流表测电路中的电流；
(1)根据串联电路的电阻特点和欧姆定律求出电路中的电流，根据P=UI=I2R求出R消耗的电功率；
(2)根据欧姆定律求出电路中的最大总电阻，根据串联电路的电阻特点求出压敏电阻R的阻值，根据图丙找出此时压敏电阻受到的压力，进而求出此装置能筛选出的芒果；
(3)根据图丙可知，压力为2N时，压敏电阻的阻值，根据串联电路的电阻特点求出为了筛选出重力至少为2N的芒果，R0的阻值，与的原始阻值进行比较，进而判断是否可行。
本题考查串联电路的电阻、欧姆定律和电功率公式的应用，关键是根据图像读出相关的信息。测量位置
A
B
C
电流(A)
0.5
0.2
0.3
