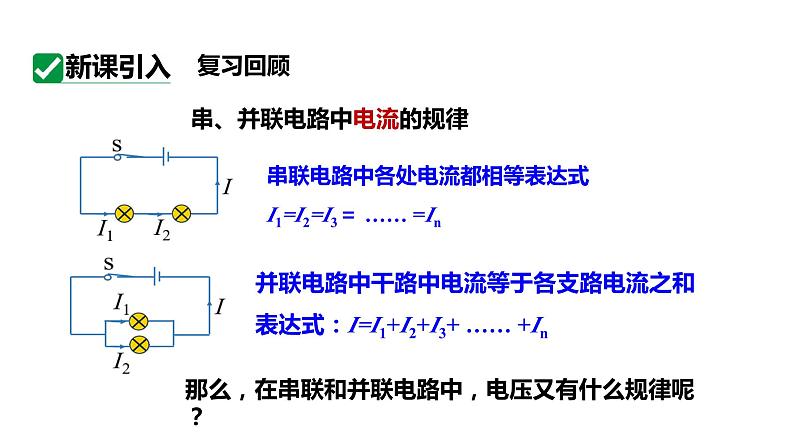

串、并联电路中电流的规律
串联电路中各处电流都相等表达式I1=I2=I3＝ …… =In
并联电路中干路中电流等于各支路电流之和 表达式：I=I1+I2+I3+ …… +In
那么，在串联和并联电路中，电压又有什么规律呢？

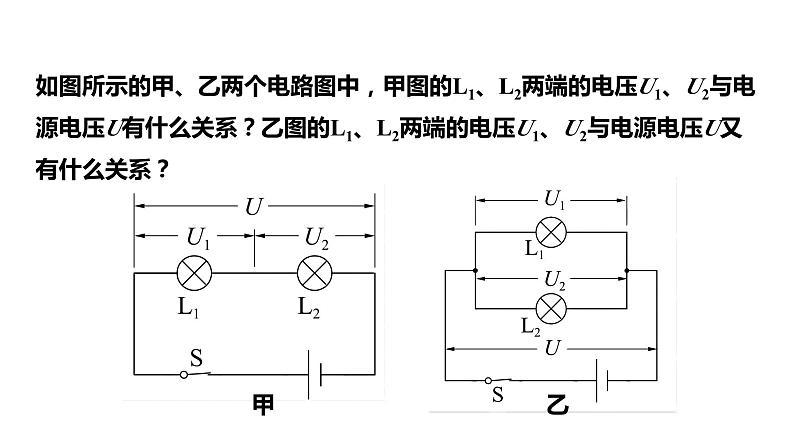

如图所示的甲、乙两个电路图中，甲图的L1、L2两端的电压U1、U2与电源电压U有什么关系？乙图的L1、L2两端的电压U1、U2与电源电压U又有什么关系？
1.能正确将电压表接入待测电路，并能画出相应的电路图2.能正确使用电压表测量串、并联电路中用电器两端的电压，进一步联系连接电路和使用电压表的技能3.能通过实验探究，归纳总结出串、并联电路中的电压的规律

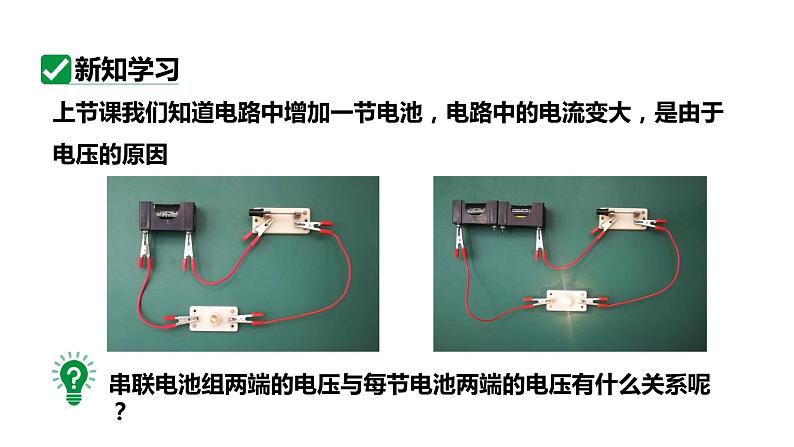

上节课我们知道电路中增加一节电池，电路中的电流变大，是由于电压的原因

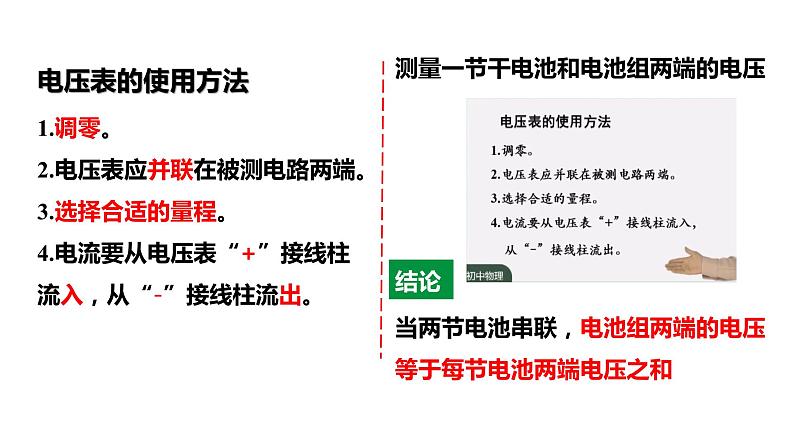

1.调零。2.电压表应并联在被测电路两端。3.选择合适的量程。4.电流要从电压表“+”接线柱流入，从“-”接线柱流出。
测量一节干电池和电池组两端的电压
当两节电池串联，电池组两端的电压等于每节电池两端电压之和

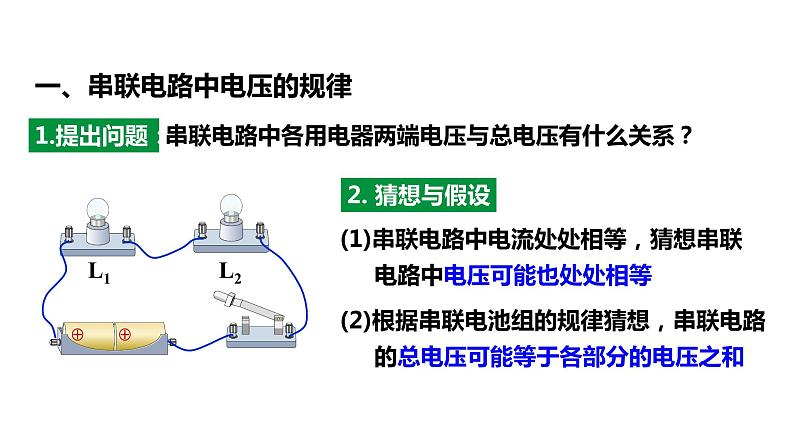

串联电路中各用电器两端电压与总电压有什么关系？
(1)串联电路中电流处处相等，猜想串联 电路中电压可能也处处相等
(2)根据串联电池组的规律猜想，串联电路 的总电压可能等于各部分的电压之和
一、串联电路中电压的规律

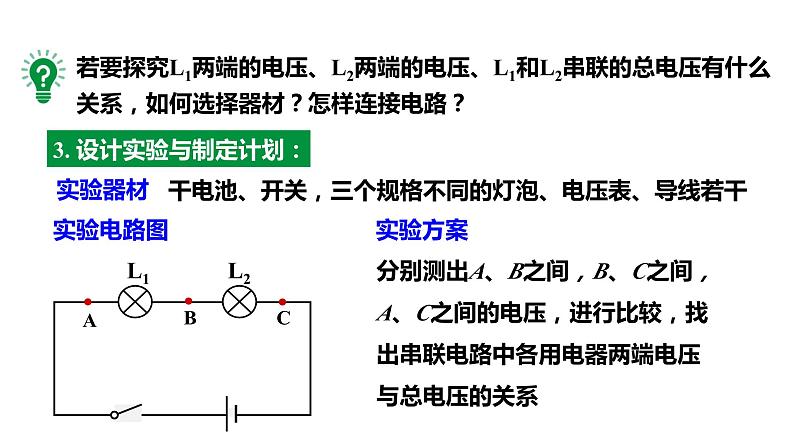

3. 设计实验与制定计划：
分别测出A、B之间，B、C之间，A、C之间的电压，进行比较，找出串联电路中各用电器两端电压与总电压的关系
干电池、开关，三个规格不同的灯泡、电压表、导线若干
若要探究L1两端的电压、L2两端的电压、L1和L2串联的总电压有什么关系，如何选择器材？怎样连接电路？
1.调节电压表指针指零，检查器材是否齐全
2.断开开关，按照电路图连接电路，检查电路
3.用电压表测量灯L1两端的电压，记为U1
4.用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两端的总电压为U，记入表格
5.更换不同规格灯泡，重复步骤3、4
6.总结总电压和分电压关系
4. 进行实验与收集证据
表格中记录的数据有什么规律？你能得到什么结论？
在串联电路中，电路的总电压等于各用电器两端的电压之和
在误差允许范围内，U = U1 + U2
U = U1 + U2 + …… + Un
1.如图所示，电源两端的电压是3V，开关S闭合后，电压表的示数为1V，则，L2两端的电压为____V，若断开开关，电压表示数将______（选填“变大”、“变小”或“不变）
我们已经知道了串联电路的电压规律，那并联电路的电压规律会是什么样呢？会跟串联电路一样吗？
(1)并联电路中各支路两端的电压与电源两端电压的关系是怎样的？(2)与并联电路中的电流关系一样吗？(3)与串联电路中的电压关系一样吗？
(1)可能三个电压相等；(2)可能电源电压等于各支路两端电压之和
二、并联电路的电压规律
若要探究并联电路中各支路两端的电压与电源两端电压有什么关系，如何选择器材？怎样连接电路？
干电池、开关、三个规格不同的灯泡、电压表、导线若干
分别测出电源两端的电压以及灯泡L1、L2两端的电压，进行比较，检验猜想是否正确
1.调节电压表指针指零，检查器材；
2.按照电路图连接电路，断开开关，检查电路；
3.用电压表测量灯L1两端的电压，记为U1；
4.用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两端的总电压为U，记入表格；
在误差允许范围内，U= U1 = U2
教室内的两盏日光灯都在正常工作，其中一盏灯L1很亮，另一盏灯L2很暗，则灯L1、L2两端的电压U1、U2的关系为（　　）A．U1＞U2 B．U1＝U2C．U1＜U2 D．无法确定
2.由两个灯泡、一个开关和电源（电压为3V）组成的电路中，闭合开关后，两个灯泡都发光，下列说法中（　　）①如果两个灯泡两端的电压相等，则它们一定是串联的；②如果两个灯泡两端的电压相等，则它们一定是并联的；③如果两个灯泡两端的电压都小于3V，则它们一定是串联的；④如果一个灯泡两端的电压等于3V，则它们一定是并联的。A．只有①②正确 B．只有①③正确C．只有②④正确 D．只有③④正确
不一定；因为串联电路中各部分电路两端电压也有可能相等，若仅知道两用电器两端的电压相等，不能确定它们的连接方式。 若已知两用电器两端的电压不等，可以确定它们为串联。
若电路中两用电器两端的电压相等，电路一定是并联吗？
并联电路中，并联各支路两端的电压相等
串联电路中，总电压等于串联各部分电压之和
U=U1+U2+U3+…+Un
U=U1=U2=U3=…=Un
1. 一个电动机正常工作所需的电压是6V。下列电池组符合该电动机工作要求的是（　　）A．四节蓄电池串联B．四节蓄电池并联C．四节干电池串联D．四节干电池并联
一节干电池的电压是1.5V，四节是6V；
一节蓄电池的电压是2V，四节是8V；
2. 图甲所示电路，闭合开关 S 后，两个电压表指针偏转均为图乙所示，则灯泡 L1 和 L2 两端的电压分别为( )A.8 V，2 V B.10 V，2 V C.2 V，8 V D.2 V，10 V
3. 小明和小华同学在“探究串、并联电路电压的规律”实验中，都设计了如图甲所示的电路。（1）连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是__________________。（2）小明根据图甲连接好电路，闭合开关后，发现电压表指针有明显偏转，但两灯不亮，这是因为________。
（3）小华按照丙图连接电路，闭合开关后V1的示数 为2.5V，V2的示数应为____V，V的示数为_____V。（4）实验结论是_______________________________ ________________。（5）小明和小华还进行了深入交流，为了节省时间，小明在实验中利用原来的电路图，在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，这个方法______（选填“能”或“不能”）测出L2两端的电压，理由是__________________________。
并联电路中各支路两端的电压相等 且等于电源电压
电压表的正负接线柱接反了
