湖南省长沙市一中雨花新华都学校2023-2024学年九年级下学期入学考物理试题（原卷版+解析版）

这是一份湖南省长沙市一中雨花新华都学校2023-2024学年九年级下学期入学考物理试题（原卷版+解析版），文件包含精品解析湖南省长沙市一中雨花新华都学校2023-2024学年九年级下学期入学考物理试题原卷版docx、精品解析湖南省长沙市一中雨花新华都学校2023-2024学年九年级下学期入学考物理试题解析版docx等2份试卷配套教学资源，其中试卷共27页， 欢迎下载使用。

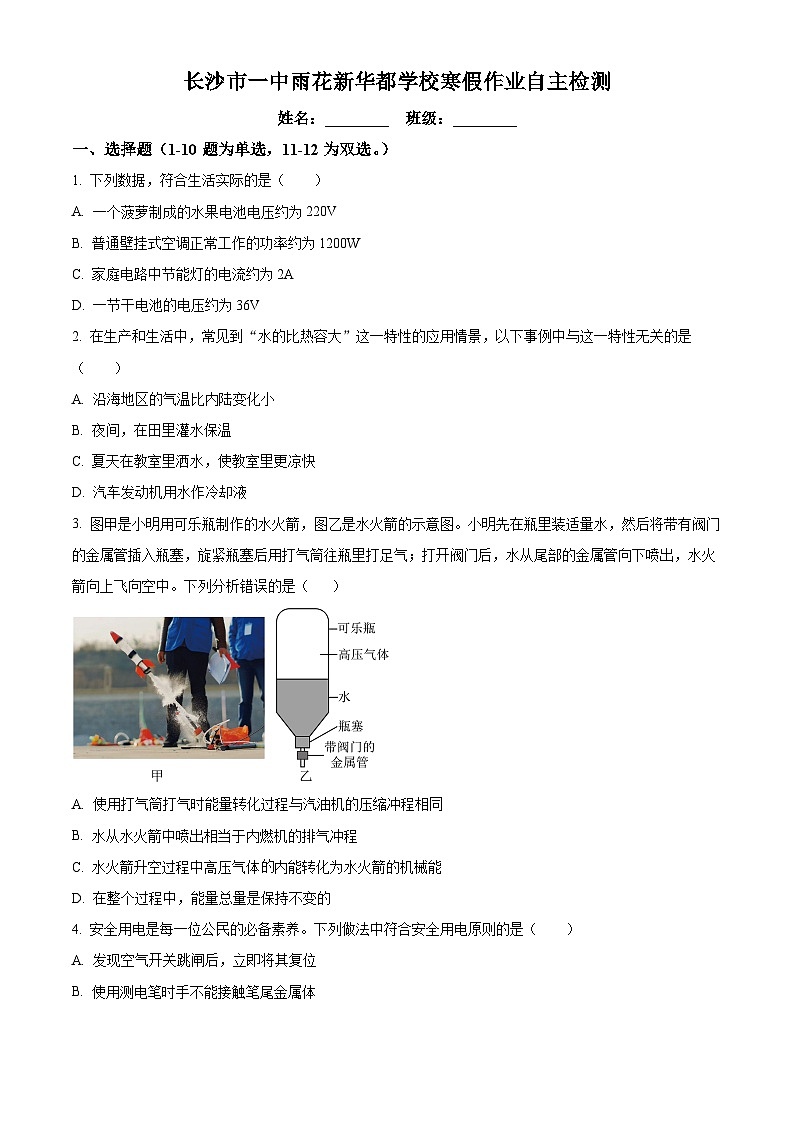

一、选择题（1-10题为单选，11-12为双选。）
1. 下列数据，符合生活实际的是（ ）
A. 一个菠萝制成的水果电池电压约为220V
B. 普通壁挂式空调正常工作的功率约为1200W
C. 家庭电路中节能灯的电流约为2A
D. 一节干电池的电压约为36V
2. 在生产和生活中，常见到“水的比热容大”这一特性的应用情景，以下事例中与这一特性无关的是（ ）
A. 沿海地区的气温比内陆变化小
B. 夜间，在田里灌水保温
C. 夏天在教室里洒水，使教室里更凉快
D. 汽车发动机用水作冷却液
3. 图甲是小明用可乐瓶制作的水火箭，图乙是水火箭的示意图。小明先在瓶里装适量水，然后将带有阀门的金属管插入瓶塞，旋紧瓶塞后用打气筒往瓶里打足气；打开阀门后，水从尾部的金属管向下喷出，水火箭向上飞向空中。下列分析错误的是（ ）
A. 使用打气筒打气时能量转化过程与汽油机的压缩冲程相同
B. 水从水火箭中喷出相当于内燃机的排气冲程
C. 水火箭升空过程中高压气体内能转化为水火箭的机械能
D. 在整个过程中，能量总量是保持不变的
4. 安全用电是每一位公民的必备素养。下列做法中符合安全用电原则的是（ ）
A. 发现空气开关跳闸后，立即将其复位
B. 使用测电笔时手不能接触笔尾金属体
C. 雷雨天气不能躲在大树下避雨
D. 开关的塑料外壳是绝缘体，可以用湿手拨动开关

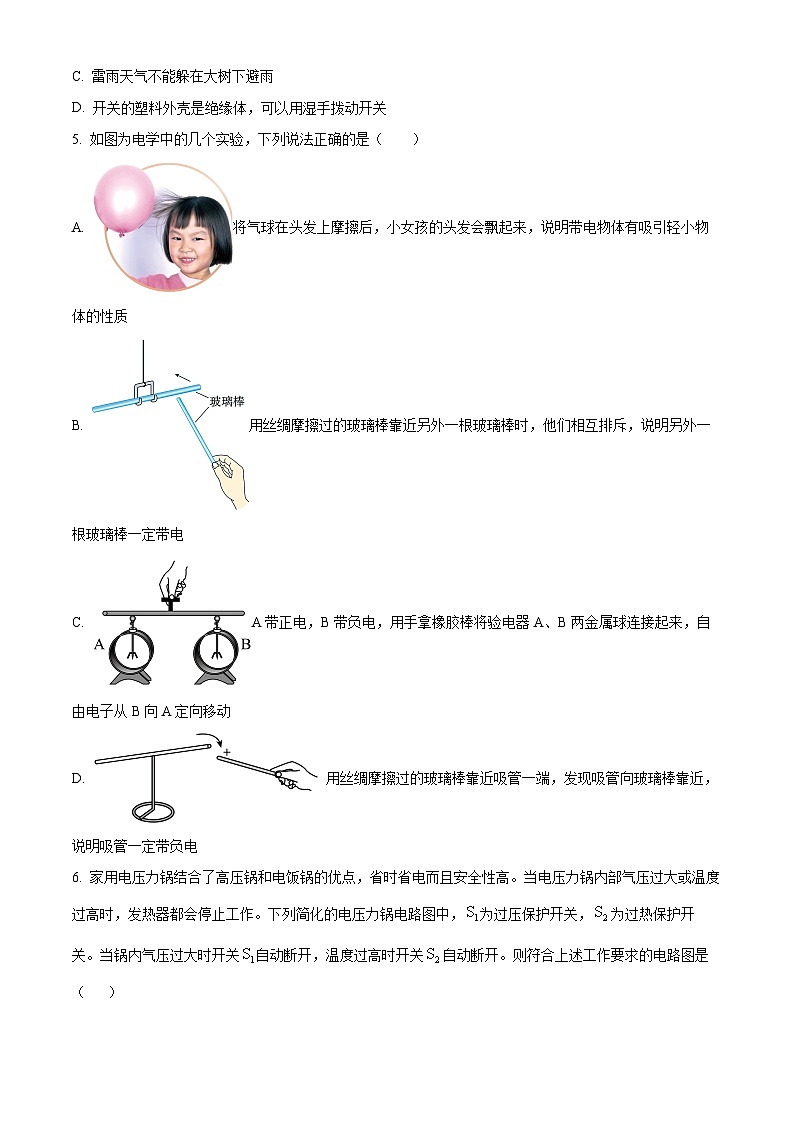

5. 如图为电学中的几个实验，下列说法正确的是（ ）
A. 将气球在头发上摩擦后，小女孩的头发会飘起来，说明带电物体有吸引轻小物体的性质
B. 用丝绸摩擦过的玻璃棒靠近另外一根玻璃棒时，他们相互排斥，说明另外一根玻璃棒一定带电
C. A带正电，B带负电，用手拿橡胶棒将验电器A、B两金属球连接起来，自由电子从B向A定向移动
D. 用丝绸摩擦过的玻璃棒靠近吸管一端，发现吸管向玻璃棒靠近，说明吸管一定带负电

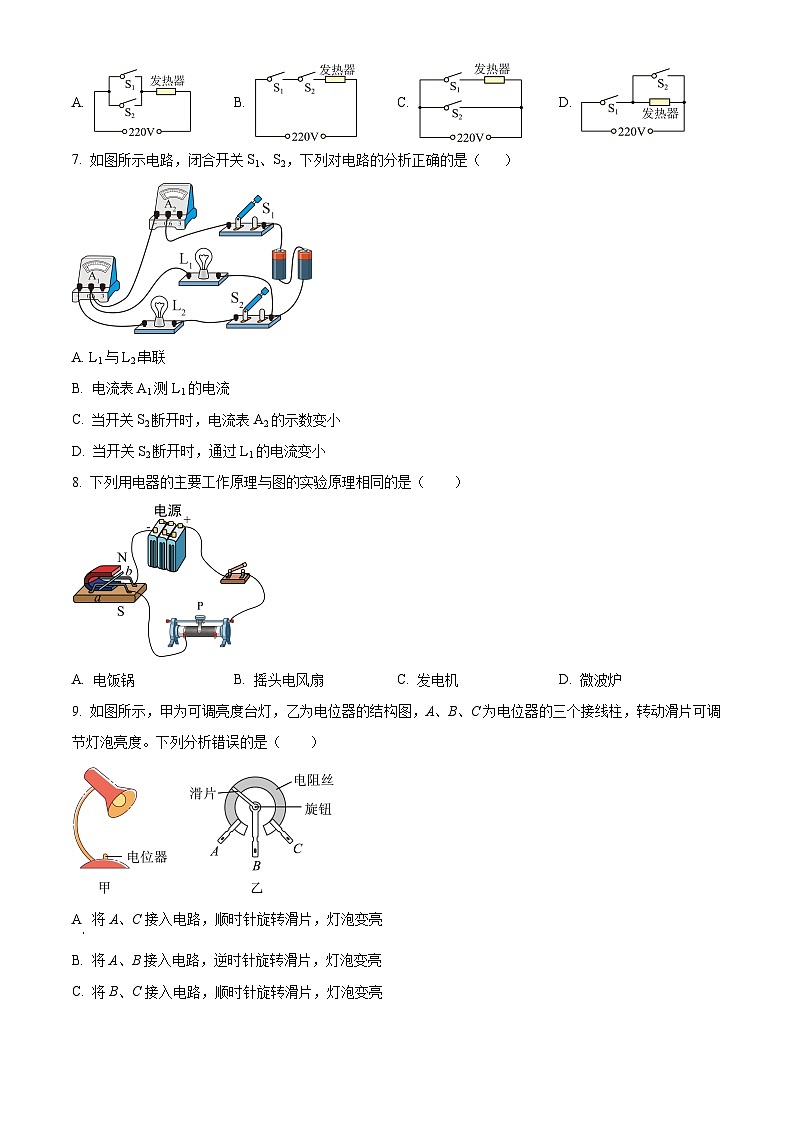

6. 家用电压力锅结合了高压锅和电饭锅的优点，省时省电而且安全性高。当电压力锅内部气压过大或温度过高时，发热器都会停止工作。下列简化的电压力锅电路图中，为过压保护开关，为过热保护开关。当锅内气压过大时开关自动断开，温度过高时开关自动断开。则符合上述工作要求的电路图是（ ）
A. B. C. D.
7. 如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（ ）
A. L1与L2串联
B. 电流表A1测L1的电流
C. 当开关S2断开时，电流表A2的示数变小
D. 当开关S2断开时，通过L1的电流变小
8. 下列用电器的主要工作原理与图的实验原理相同的是（ ）
A. 电饭锅B. 摇头电风扇C. 发电机D. 微波炉
9. 如图所示，甲为可调亮度台灯，乙为电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。下列分析错误的是（ ）
A 将A、C接入电路，顺时针旋转滑片，灯泡变亮
B. 将A、B接入电路，逆时针旋转滑片，灯泡变亮
C. 将B、C接入电路，顺时针旋转滑片，灯泡变亮
D. 该电位器通过改变接入电路中电阻丝的长度来改变灯泡亮度
10. 如图所示电路中，已知电源电压为6V，、为两个不同规格小灯泡，当开关S闭合后两灯都不亮。用电压表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为6V，则故障原因可能是（ ）
A. 开关S接触不良B. 灯泡的灯丝断了
C. 灯泡的灯丝断了D. 灯泡被短接
11. 如图是一种测定油箱内油量的模拟装置，R0是定值电阻，R是滑动变阻器，且滑杆可绕固定轴O转动，油量减少时，浮子随液面落下，滑杆带动滑片向上移动，下列说法正确的是（ ）
A. 该油量表是由电流表改装的
B. R0的作用是保护电路
C. 当油面下降时，R接入电路中的阻值变大
D. 油量表的示数越大，表示油箱中的油越少
12. 如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器。闭合开关S，移动滑片P，滑动变阻器消耗的电功率与电流关系的图像如图乙所示。则下列说法正确的是（ ）
A. 滑动变阻器的最大阻值是20ΩB. R0的阻值是8Ω
C. 电源电压为8VD. 电路消耗的最大电功率为14.4W
二、填空题
13. 简单电路是由电源、用电器、开关和导线组成的。给充电宝充电时，充电宝相当于简单电路中的______。充电宝给手机充电时，充电宝相当于简单电路中的电源，此过程中化学能转化为______。
14. 为了保护孩子们的视力，教室里日光灯更换成LED护眼灯，教室内的护眼灯的连接方式是______；“220V 10W”的LED灯泡和“220V 100W”的白炽灯泡正常发光的亮度相当，与白炽灯泡相比，两灯连续正常工作10小时，LED灯泡可以节约电能为______kW·h。
15. 如图所示，在家庭电路中让某用电器单独正常工作2min，观察到接在该家庭电路干路上正常工作的电能表转盘转了120转，用电器消耗的电能为______J；则该用电器的额定功率是______W。
16. 如图1所示，RG是光敏电阻，R是阻值为15kΩ的定值电阻，电源电压U=12V。光敏电阻RG的阻值与光的照度（光照越强，照度越大，单位为Lux）关系如图2所示。小芳将量程为3V的电压表接入图1电路，将其改装成照度表，为使光的照度增大时电压表的示数也增大，则该电压表应并联在___________两端，能够测量的最大照度为___________Lux。改装完成后，若小芳将电源换为电压可调电源（调节范围为9V~15V），且将R换为可调电阻（调节范围为7.5kΩ~20kΩ），则该装置所能测量的最大照度为___________Lux。

三、作图题
17. 根据图中已给出的电流方向，在图中标出通电螺线管的N极和磁感线的方向。
18. 用笔画线表示导线，将电灯和控制它的开关正确地接入图所示的家庭电路中。
四、实验题
19. 在“探究串联电路电压的规律”的实验时，设计了如图所示的电路。
（1）实验中应选择规格______（选填“相同”或“不同”）的小灯泡；
（2）小明刚连完最后一根导线，两灯就亮了，则小明在实验操作中的不当之处是______；
（3）如图所示，开关闭合后，电压表测灯两端的电压，为了测量两点间的电压，保持B点不动，只将接A点的线端改接到C点，则上述方法______（填“正确”或“不正确”）；
（4）实验需要多次测量的目的是：__________________。
20. 小明同学在“探究影响电阻大小因素”的实验中，利用如图所示的电路分别对“导体电阻跟它的材料、长度、横截面积有关”的猜想进行了实验探究。
（1）该实验是通过观察______间接地比较电阻丝电阻的大小，这种实验方法叫转换法。此实验除了用到转换法，还用到了______法；
（2）选用电阻丝b、c分别接入电路中，是为了探究电阻大小跟导体的______是否有关；
（3）近年来，我国农村许多地区进行了输电线路的改造，将原来细的铜质输电线换成了较粗的铜质输电线，这样就______了输电线的电阻（选填“增大”或“减小”）。
21. 在“测定额定电压为2.5V的小灯泡的电功率”实验中，连接电路如甲所示，电源电压为3V，电表完好。
（1）连接电路时，滑动变阻器的滑片应滑到____________端（填“A”或“B”），可以起到保护电路作用；
（2）按图甲连接好电路后闭合开关，发现电流表无示数，移动滑动变阻器的滑片P，电压表示数始终接近电源电压。若只有一个元件有问题，则故障原因是_________________；
（3）排除故障后，闭合开关，移动滑动变阻器滑片P到某处，使电压表示数为2.5V，此时电流表指针位置如图乙所示，则小灯泡的额定功率为________W。
22. 小明在“探究电流与电压的关系”时，设计了如图甲所示电路，电源电压为6V且保持不变，R是阻值为为定值电阻。
（1）连接电路时，开关S应保持______状态；
（2）小明进行了多次实验，记录数据，可得出结论，电阻不变，电流与电压成______；
（3）完成该实验后小明又选取了阻值分别为、的两个定值电阻，利用这两个定值电阻和原有实验器材继续“探究电压不变时，电流与电阻的关系”绘制了如图乙所示的图像，为完成整个实验，应该选取滑动变阻器规格是______（填正确选项前的字母）
A．； B．； C．； D．；
五、计算题
23. 如图甲为常用的电热饮水机，其电路原理如图乙所示，该饮水机的额定电压为220V，加热电功率为1100W，保温电功率为44W，、均为电热丝（、的电阻不随温度变化）。求：
（1）该饮水机加热时电流；
（2）电热丝的电阻。
24. 在某次科技活动中，王老师给同学们展示一个如图甲所示的黑盒子，绝缘外壳上有A、B、C三个接线柱。王老师告诉同学们，盒内电路由两个定值电阻连接而成。小山同学设计了如图乙所示的电路来研究盒内电阻的连接情况及其电功率。已知电源电压恒定不变，R0是阻值为2Ω的定值电阻，R1是滑动变阻器。小山进行了如下的实验操作：
（Ⅰ）把BC两个接线柱接到MN之间，只闭合开关S，将R1的滑片移至最左端时，电压表示数为1.8V，电流表示数为0.6A；
（Ⅱ）用导线把AC连接起来，再将AB接线柱接入MN之间，闭合开关S和S1，此时电流表的示数为1.5A；
（Ⅲ）把AC两个接线柱接到MN之间，只闭合开关S，小山发现将R1的滑片从某位置移至最左端或最右端时，电压表的示数均变化了0.25V，电路的总功率均变化了0.75W。
（1）请根据操作（Ⅰ）求出黑盒子BC间的电阻；
（2）在操作（Ⅱ）中，求黑盒子工作100s消耗的电能；
（3）①请画出黑盒子内的电路图，并标明各电阻的阻值；
②小山接下来继续进行研究，他将AB两个接线柱接到MN之间，只闭合开关S，移动R1的滑片，黑盒子的电功率会随之变化，求此过程中黑盒子的最大电功率与最小电功率之比。
