内蒙古赤峰市松山区2023-2024学年九年级上学期期末质量监测物理试题（原卷版+解析版）

这是一份内蒙古赤峰市松山区2023-2024学年九年级上学期期末质量监测物理试题（原卷版+解析版），文件包含精品解析内蒙古赤峰市松山区2023-2024学年九年级上学期期末质量监测物理试题原卷版docx、精品解析内蒙古赤峰市松山区2023-2024学年九年级上学期期末质量监测物理试题解析版docx等2份试卷配套教学资源，其中试卷共26页， 欢迎下载使用。

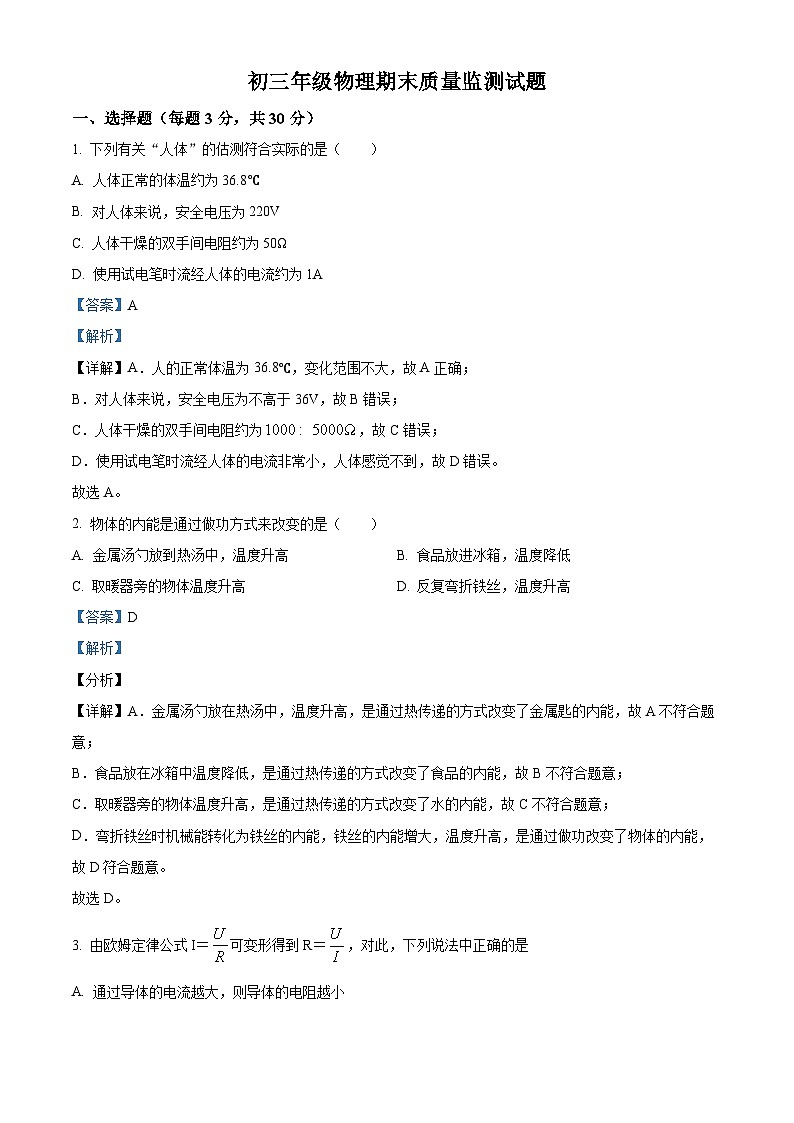

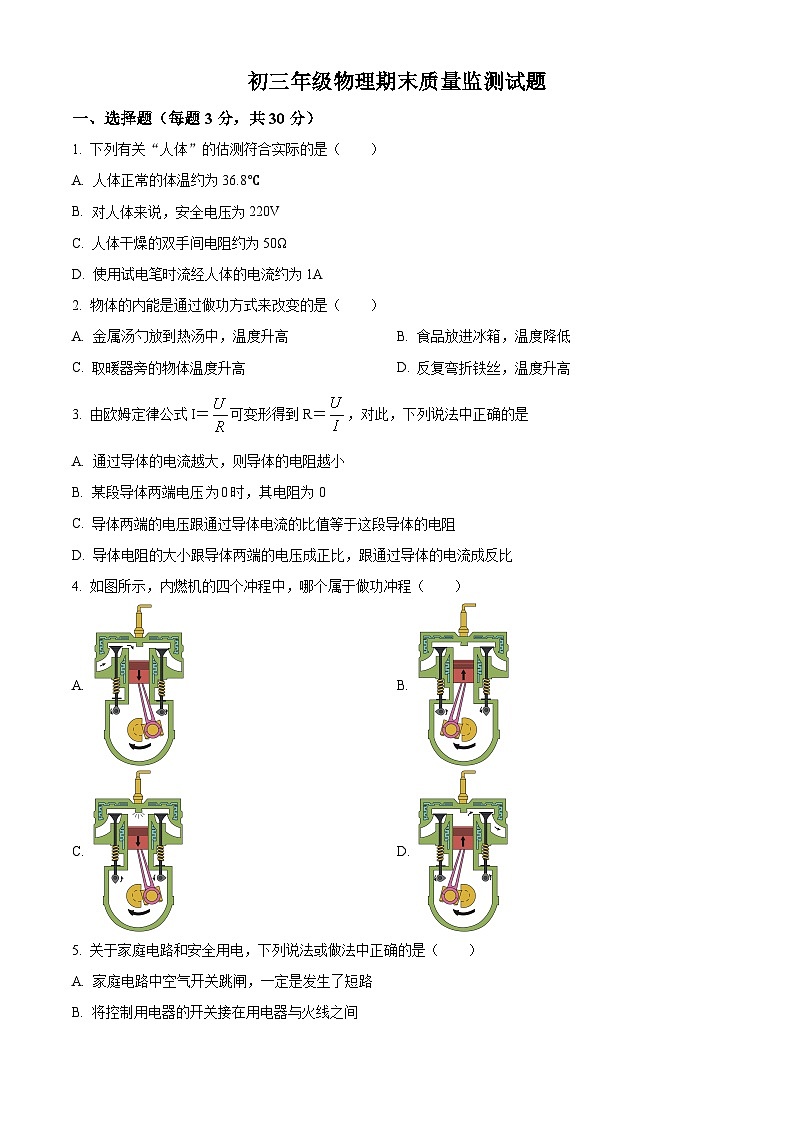

1. 下列有关“人体”的估测符合实际的是（ ）
A. 人体正常的体温约为36.8℃
B. 对人体来说，安全电压为220V
C. 人体干燥的双手间电阻约为50Ω
D. 使用试电笔时流经人体的电流约为1A
2. 物体的内能是通过做功方式来改变的是（ ）
A. 金属汤勺放到热汤中，温度升高B. 食品放进冰箱，温度降低
C. 取暖器旁的物体温度升高D. 反复弯折铁丝，温度升高
3. 由欧姆定律公式I＝可变形得到R＝，对此，下列说法中正确的是

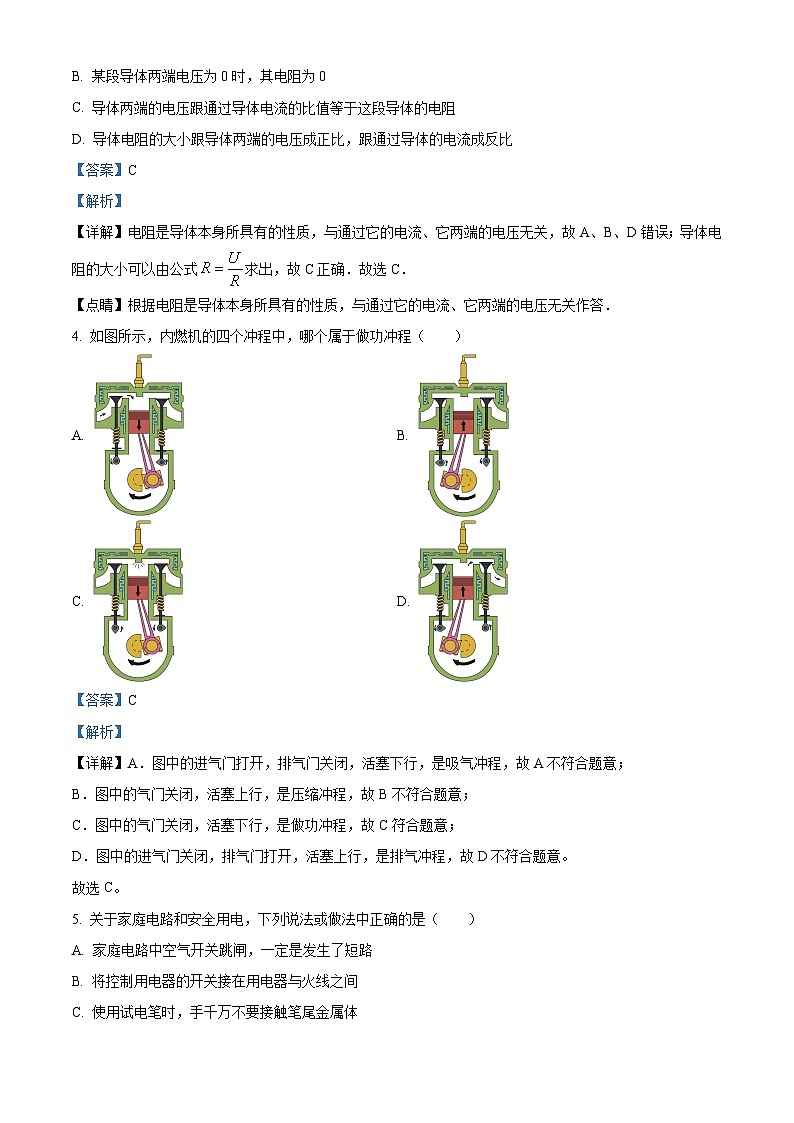

A. 通过导体的电流越大，则导体的电阻越小
B. 某段导体两端电压0时，其电阻为0
C. 导体两端的电压跟通过导体电流的比值等于这段导体的电阻
D. 导体电阻的大小跟导体两端的电压成正比，跟通过导体的电流成反比
4. 如图所示，内燃机的四个冲程中，哪个属于做功冲程（ ）
A. B.
C. D.
5. 关于家庭电路和安全用电，下列说法或做法中正确的是（ ）
A. 家庭电路中空气开关跳闸，一定是发生了短路
B. 将控制用电器的开关接在用电器与火线之间

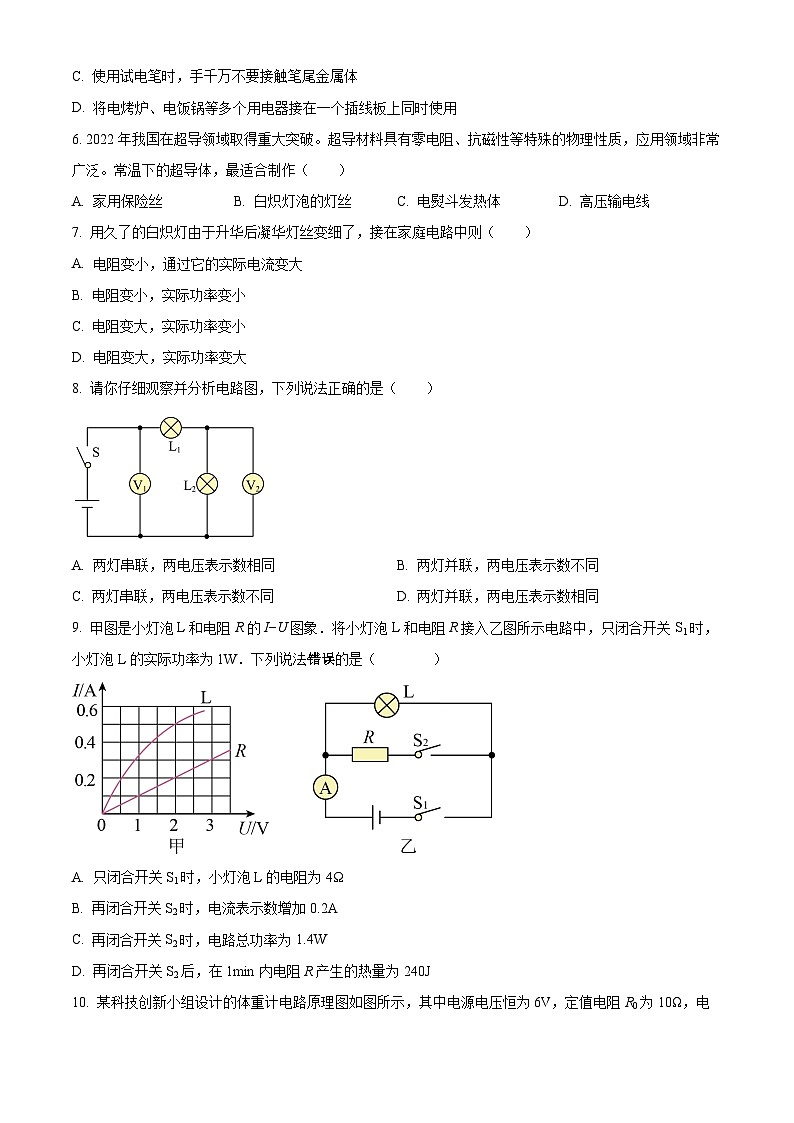

C. 使用试电笔时，手千万不要接触笔尾金属体

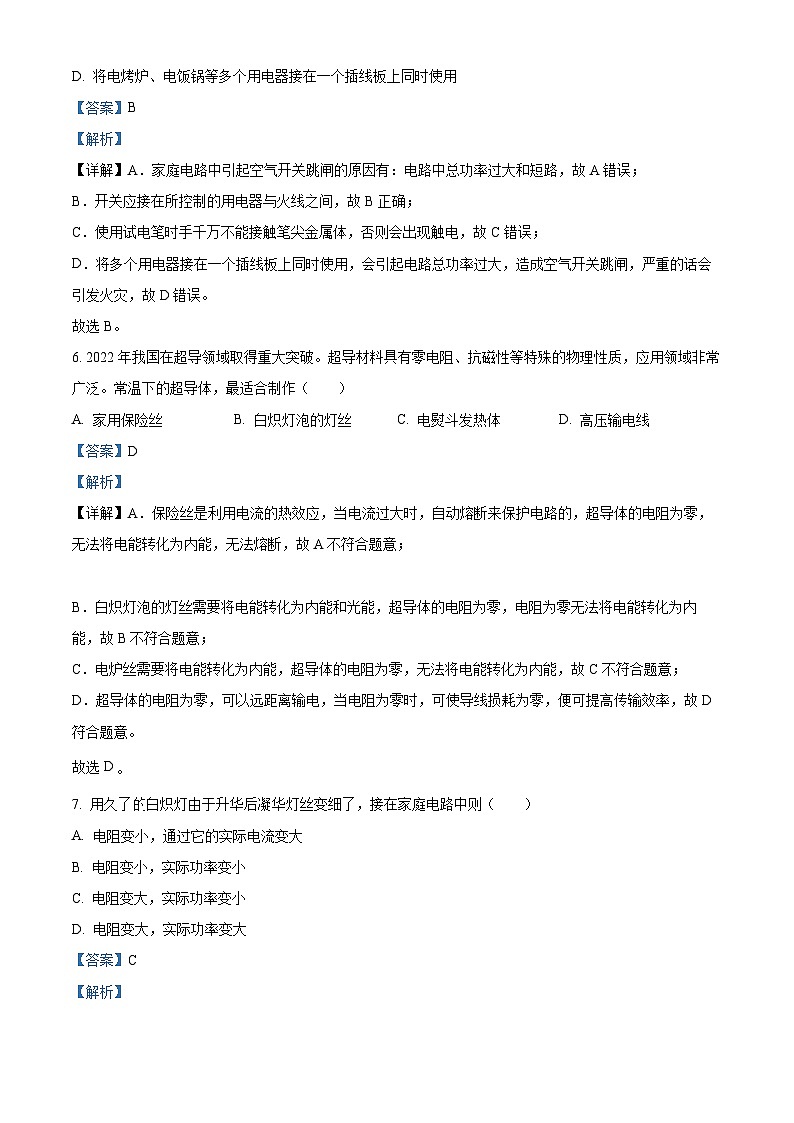

D. 将电烤炉、电饭锅等多个用电器接在一个插线板上同时使用
6. 2022年我国在超导领域取得重大突破。超导材料具有零电阻、抗磁性等特殊的物理性质，应用领域非常广泛。常温下的超导体，最适合制作（ ）
A. 家用保险丝B. 白炽灯泡的灯丝C. 电熨斗发热体D. 高压输电线
7. 用久了的白炽灯由于升华后凝华灯丝变细了，接在家庭电路中则（ ）
A. 电阻变小，通过它的实际电流变大
B. 电阻变小，实际功率变小
C. 电阻变大，实际功率变小
D. 电阻变大，实际功率变大
8. 请你仔细观察并分析电路图，下列说法正确的是（ ）
A. 两灯串联，两电压表示数相同B. 两灯并联，两电压表示数不同
C. 两灯串联，两电压表示数不同D. 两灯并联，两电压表示数相同
9. 甲图是小灯泡L和电阻R的I−U图象．将小灯泡L和电阻R接入乙图所示电路中，只闭合开关S1时，小灯泡L的实际功率为1W．下列说法错误的是（ ）
A. 只闭合开关S1时，小灯泡L的电阻为4Ω
B. 再闭合开关S2时，电流表示数增加0.2A
C. 再闭合开关S2时，电路总功率为1.4W
D. 再闭合开关S2后，在1min内电阻R产生的热量为240J

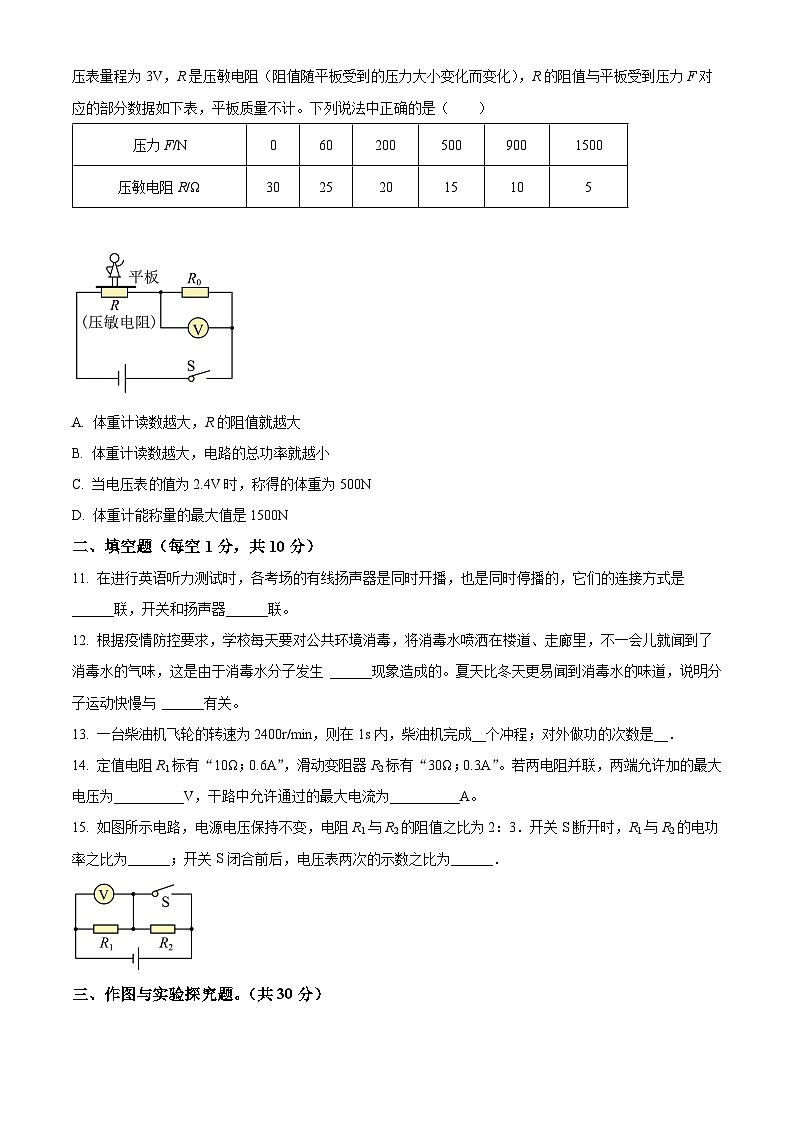

10. 某科技创新小组设计的体重计电路原理图如图所示，其中电源电压恒为6V，定值电阻R0为10Ω，电压表量程为3V，R是压敏电阻（阻值随平板受到的压力大小变化而变化），R的阻值与平板受到压力F对应的部分数据如下表，平板质量不计。下列说法中正确的是（ ）
A. 体重计读数越大，R的阻值就越大
B. 体重计读数越大，电路的总功率就越小
C. 当电压表值为2.4V时，称得的体重为500N
D. 体重计能称量的最大值是1500N
二、填空题（每空1分，共10分）
11. 在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的，它们的连接方式是______联，开关和扬声器______联。
12. 根据疫情防控要求，学校每天要对公共环境消毒，将消毒水喷洒在楼道、走廊里，不一会儿就闻到了消毒水的气味，这是由于消毒水分子发生 ______现象造成的。夏天比冬天更易闻到消毒水的味道，说明分子运动快慢与 ______有关。
13. 一台柴油机飞轮的转速为2400r/min，则在1s内，柴油机完成__个冲程；对外做功的次数是__．
14. 定值电阻R1标有“10Ω；0.6A”，滑动变阻器R2标有“30Ω；0.3A”。若两电阻并联，两端允许加的最大电压为__________V，干路中允许通过的最大电流为__________A。
15. 如图所示电路，电源电压保持不变，电阻R1与R2的阻值之比为2：3．开关S断开时，R1与R2的电功率之比为______；开关S闭合前后，电压表两次的示数之比为______．
三、作图与实验探究题。（共30分）
16. 如图所示：请按下述要求在图中添加两根导线，完成电路连接。要求L1、L2并联，S控制整个电路，S1只控制L2。
17. 如图所示：在方框内画出对应的电路图。要求：并联，S控制整个电路，只控制。
18. 图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原则．
19. 在探究“不同物质吸热能力”的实验中，实验装置如图甲、乙所示。
（1）实验中应取___________（选填“质量”或“体积”）相同的甲、乙两种液体，分别倒入相同的烧杯中，使用规格___________（选填“相同”或“不同”）的电加热器加热。实验中通过___________（选填“升高的温度”或“加热时间”）来比较甲和乙两种液体吸收热量的多少；
（2）实验数据如图所示，___________液体的吸热能力强（选填“甲”或“乙”）。如果要在甲、乙两种液体中选择一种液体做为冷却剂，你认为___________（选填“甲”或“乙”）液体较为合理。
（3）图丙中①是乙加热时温度随时间变化的图线，如果将初温相同的乙物质质量增加到原来的2倍，不考虑热损失，用相同的加热器加热，再绘制出一条温度随时间变化的图线，则为图中的第___________条（填”①”“②”或“③”）
20. 晓丹在探究“电路中电流与电阻的关系”时，可供使用的实验器材有：电源（电压恒为）、电流表、电压表、滑动变阻器、开关各一个、阻值不同的定值电阻四个，导线若干。
（1）请用笔画线代替导线将甲图的实物图补充完整，要求滑动变阻器滑片P向c端滑动时接入电路中的阻值变小___________；
（2）当闭合开关试触时，发现电流表指针摆动出现了图乙所示情况，存在的问题是：______________；
（3）将的电阻按入间，闭合开关后，移动滑片P使电压表示数为，记录相应的电流值；然后将的电阻换成的电阻接入间，闭合开关后，滑片P应向_____________端移动，直至电压表示数也为，记下相应的电流值；
（4）晓丹在换用电阻做实验时，发现电阻已经损坏，她灵机一动，利用现有的几个电阻解决了这个问题，请你写出晓丹的做法：______________；
（5）晓丹根据实险数据得出变化的图像，如图丙所示：则晓丹实验时_______V，实验的晓丹所用的滑动变阻器其最大阻值不能小于________。
21. 晓丹学习了电功率的知识后，在家中找来了一个标有额定电压为“6V”的小灯泡，为了测定该小灯泡的额定功率，他在学校的实验室找到了相关器材，并进行了如下实验，已知电源电压恒为10V。

（1）图甲中有一根导线接错了，请在这根导线上打“×”，并画线改到正确位置______；
（2）晓丹在实际操作中发现灯泡很暗，电流表和电压表示数均很小，无论怎样移动滑片，电表的示数几乎不变，你认为出现此现象的原因是______（选填字母）；
A.滑动变阻器同时接入了下方的两个接线柱
B.灯泡的电阻太小
C.滑动变阻器的最大阻值太小
（3）正确连接电路经过多次测量，晓丹绘制了小灯泡的图象，如图乙所示，则该小灯泡的额定功率为______W；
（4）实验结束后，晓丹设计了如图丙的电路来测量另一个额定电压为6V的小灯泡的额定功率。已知电源电压仍为10V，定值电阻R0的阻值为20Ω。实验步骤如下：
①开关S、S1闭合，S2断开，调节滑动变阻器R的滑片，使小灯泡正常发光；
②保持滑片位置不动，开关S、S2闭合，S₁断开，此时电压表的示数为2V；
③再将滑动变阻器的滑片移至最右端，此时电压表的示数为6V；
④小灯泡的额定功率P=______W。
22. 在探究电流通过导体产生热量的多少与什么因素有关的实验中。某兴趣小组猜想：电流通过导体产生的热量可能与通过导体的电流、导体的电阻和通电时间有关，于是他们利用甲、乙、丙三个装置进行实验探究，如图的三个装置的透明容器中各有一段电阻丝，容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。
（1）要探究电热与电阻的关系，应选用________组合，并将它们______联接到电源两端进行实验，目的是使_________和通电时间相同；
（2）选用乙、丙组合，串联接到电源两端进行实验，在通电时间相同的情况下，发现乙装置U型管中液面高度变化大，由此可得到的结论是：在电阻相同、通电时间相同的情况下，_____________，产生的热量越多。
四．综合应用题
23. 阅读短文，回答问题
图是17世纪一种原始热机的示意图，以下是它对外做一次功的简要概述：
①燃烧燃料，对锅炉里的水加热，产生大量的水蒸气；
②高温水蒸气通过锅炉与汽缸间的阀门进入汽缸；
③关闭锅炉与汽缸间的阀门，打开水箱与汽缸间的阀门，向汽缸里注入冷水；
④汽缸里大量的水蒸气液化成水；
⑤活塞向下运动，对连杆产生巨大的向下的拉力，从而对外提供动力做功。

（1）改变内能的方法有两种，①中通过________的方法使水的内能增大；
（2）④中水蒸气液化，要________热量；
（3）不计活塞质量，在④和⑤中，汽缸内大量水蒸气液化成水，导致汽缸内气压减小，在________的作用下，活塞向下运动。
24. 如今太阳能热水器已走进了千家万户，某家庭太阳能热水器某天内接收太阳能总热量为2.52×107J，使质量为80kg、初温为20℃的水温度升高到50℃，求：
(1)已知干木柴的热值为q＝1.2×107J/kg，若由燃烧干木柴来提供2.52×107J的热量需要完全燃烧多少千克干木柴？
(2)这天该太阳能热水器中的水吸收的热量是多少？[水的比热容为c＝4.2×103J/（kg·℃）]
(3)该太阳能热水器的效率是多少？
25. 如图所示，电源电压保持不变，滑动变阻器R的最大阻值为40，小灯泡L标有“5V 2.5W”的字样，将滑片移到最右端，闭合开关S，电流表示数为0.3A，忽略温度对灯丝电阻的影响。求：
（1）灯泡正常发光时的电阻；
（2）电源电压；
（3）将滑片移到某位置，电压表示数为10V，滑动变阻器电阻丝1min内产生的热量。
压力F/N
0
60
200
500
900
1500
压敏电阻R/Ω
30
25
20
15
10
5
加热时间/min
0
1
2
3
4
甲温度/℃
30
34
38
42
46
乙的温度/℃
10
18
26
34
42
