专题27投影与视图过关检测-备战2024年中考数学一轮复习考点

这是一份专题27投影与视图过关检测-备战2024年中考数学一轮复习考点，文件包含专题27投影与视图过关检测教师版docx、专题27投影与视图过关检测考试版docx等2份试卷配套教学资源，其中试卷共19页， 欢迎下载使用。

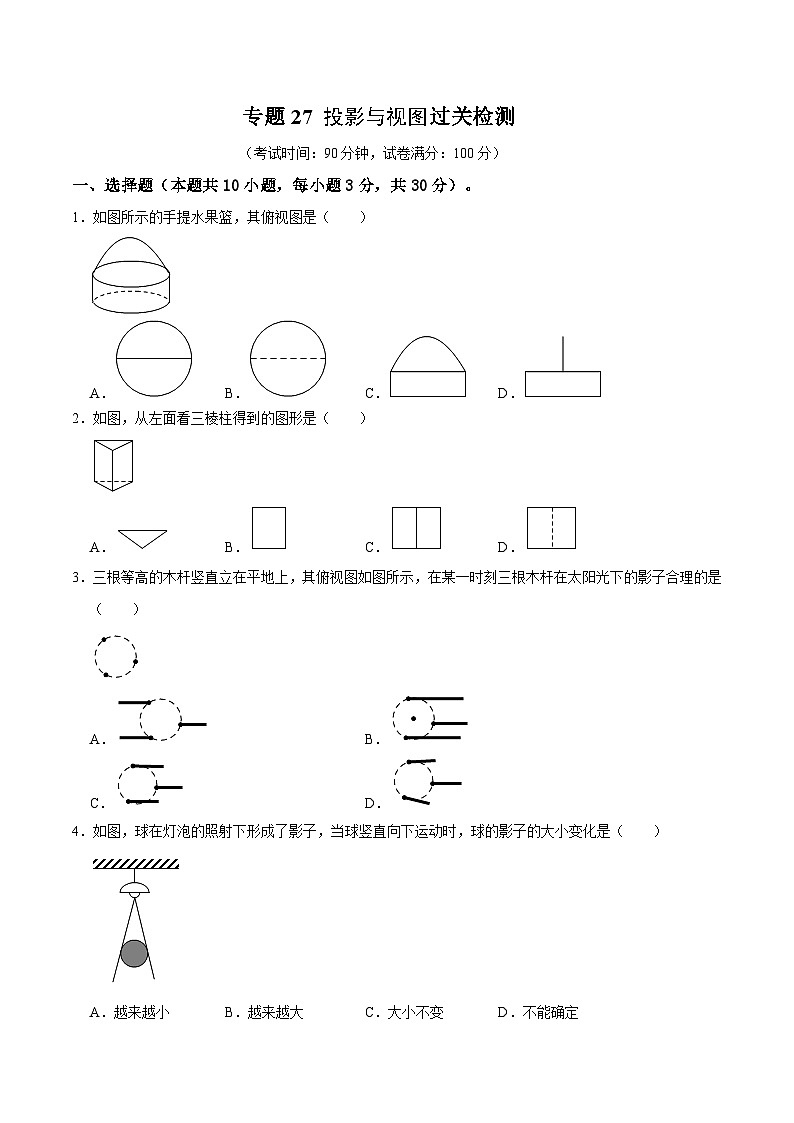

一、选择题（本题共10小题，每小题3分，共30分）。
1．如图所示的手提水果篮，其俯视图是（ ）
A．B．C．D．
【答案】A
【解答】解：从上面看，是一个圆，圆的中间有一条横向的线段．
故选：A．
2．如图，从左面看三棱柱得到的图形是（ ）
A．B．C．D．
【答案】B
【解答】解：从左边看是一个矩形．
故选：B．
3．三根等高的木杆竖直立在平地上，其俯视图如图所示，在某一时刻三根木杆在太阳光下的影子合理的是（ ）
A．B．
C．D．
【答案】C
【解答】解：A．在某一时刻三根木杆在太阳光下的影子的方向应该一致，故本选项错误；
B．在某一时刻三根等高木杆在太阳光下的影子的长度应该相同，故本选项错误；
C．在某一时刻三根木杆在太阳光下的影子合理，故本选项正确；
D．在某一时刻三根木杆在太阳光下的影子的方向应该互相平行，故本选项错误．
故选：C．

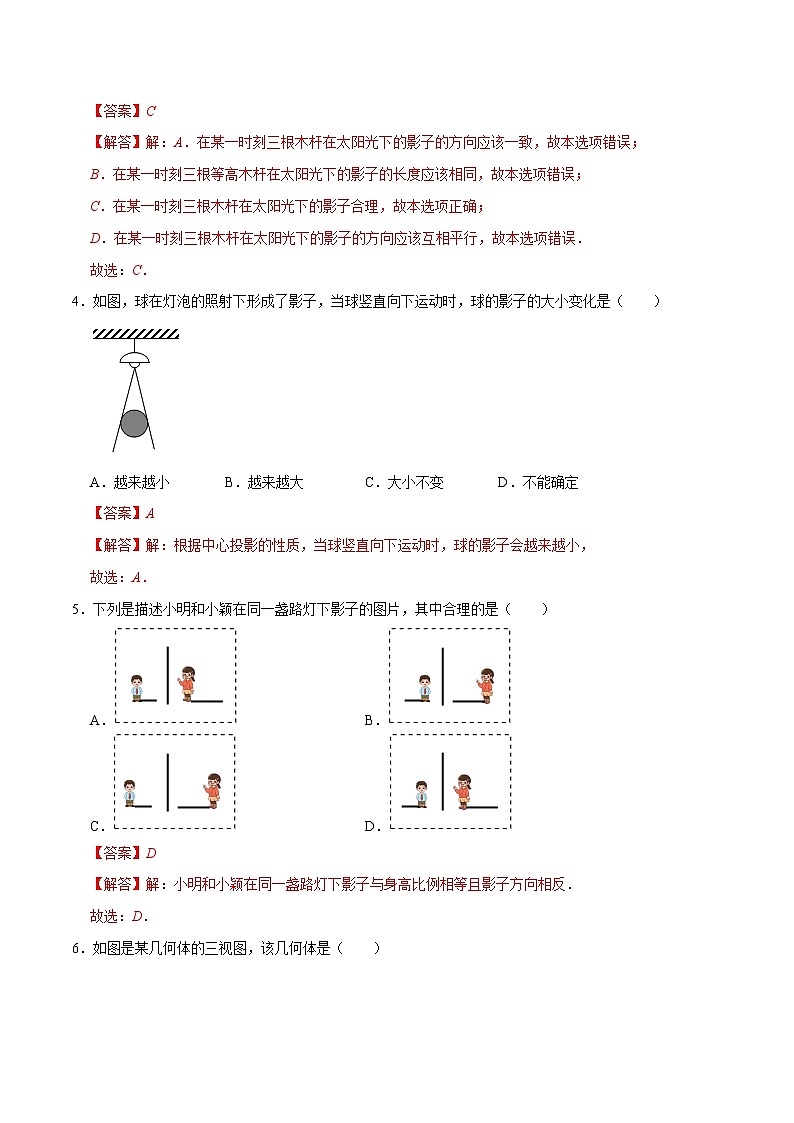

4．如图，球在灯泡的照射下形成了影子，当球竖直向下运动时，球的影子的大小变化是（ ）
A．越来越小B．越来越大C．大小不变D．不能确定
【答案】A
【解答】解：根据中心投影的性质，当球竖直向下运动时，球的影子会越来越小，
故选：A．

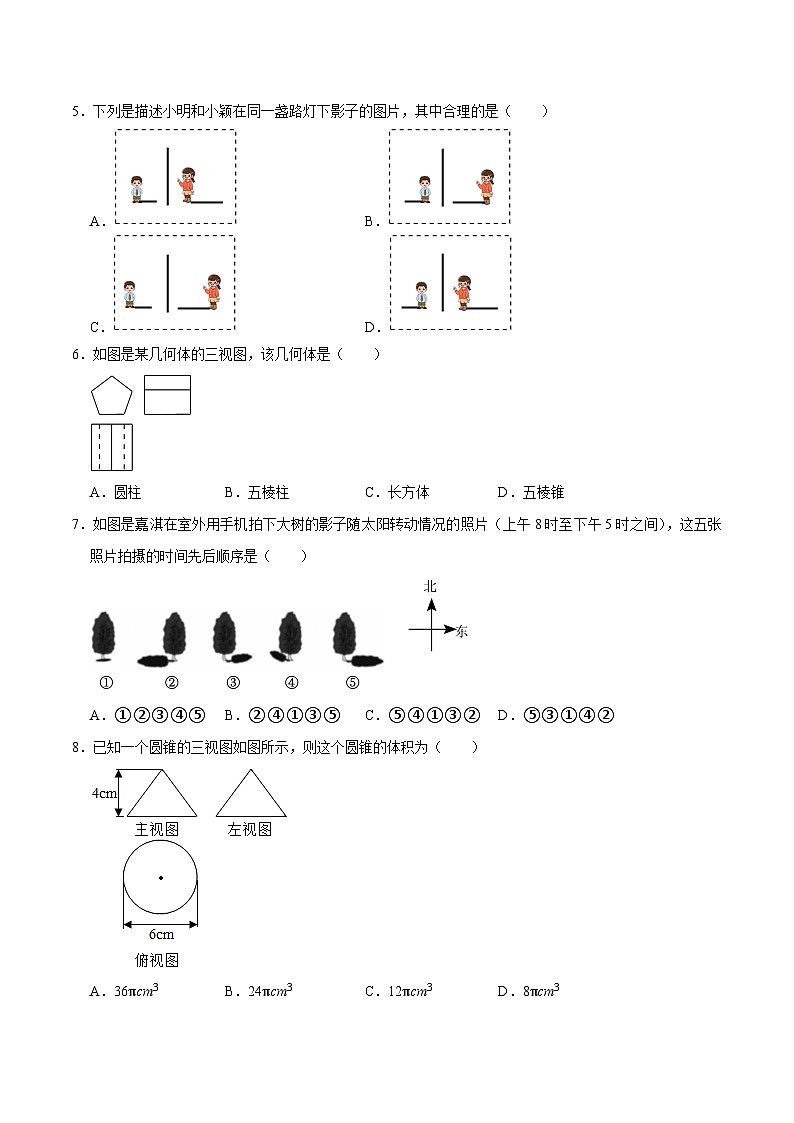

5．下列是描述小明和小颖在同一盏路灯下影子的图片，其中合理的是（ ）
A．B．
C．D．
【答案】D
【解答】解：小明和小颖在同一盏路灯下影子与身高比例相等且影子方向相反．
故选：D．
6．如图是某几何体的三视图，该几何体是（ ）
A．圆柱B．五棱柱C．长方体D．五棱锥
【答案】B
【解答】解：由几何体的左视图和俯视图都是长方形，故该几何体是柱体，又因为主视图是五边形，故该几何体是五棱柱．
故选：B．
7．如图是嘉淇在室外用手机拍下大树的影子随太阳转动情况的照片（上午8时至下午5时之间），这五张照片拍摄的时间先后顺序是（ ）
A．①②③④⑤B．②④①③⑤C．⑤④①③②D．⑤③①④②
【答案】B
【解答】解：一天中太阳位置的变化规律是：从东到西．太阳的高度变化规律是：低→高→低．影子位置的变化规律是：从西到东，影子的长短变化规律是：长→短→长．根据影子变化的特点，按时间顺序给这五张照片排序是②④①③⑤．
故选：B．
8．已知一个圆锥的三视图如图所示，则这个圆锥的体积为（ ）
A．36πcm3B．24πcm3C．12πcm3D．8πcm3
【答案】C
【解答】解：观察三视图得：圆锥的底面半径为6÷2＝3（cm），高为4cm，
所以圆锥的体积为πr2h＝π×32×4＝12π（cm3）．
故选：C．

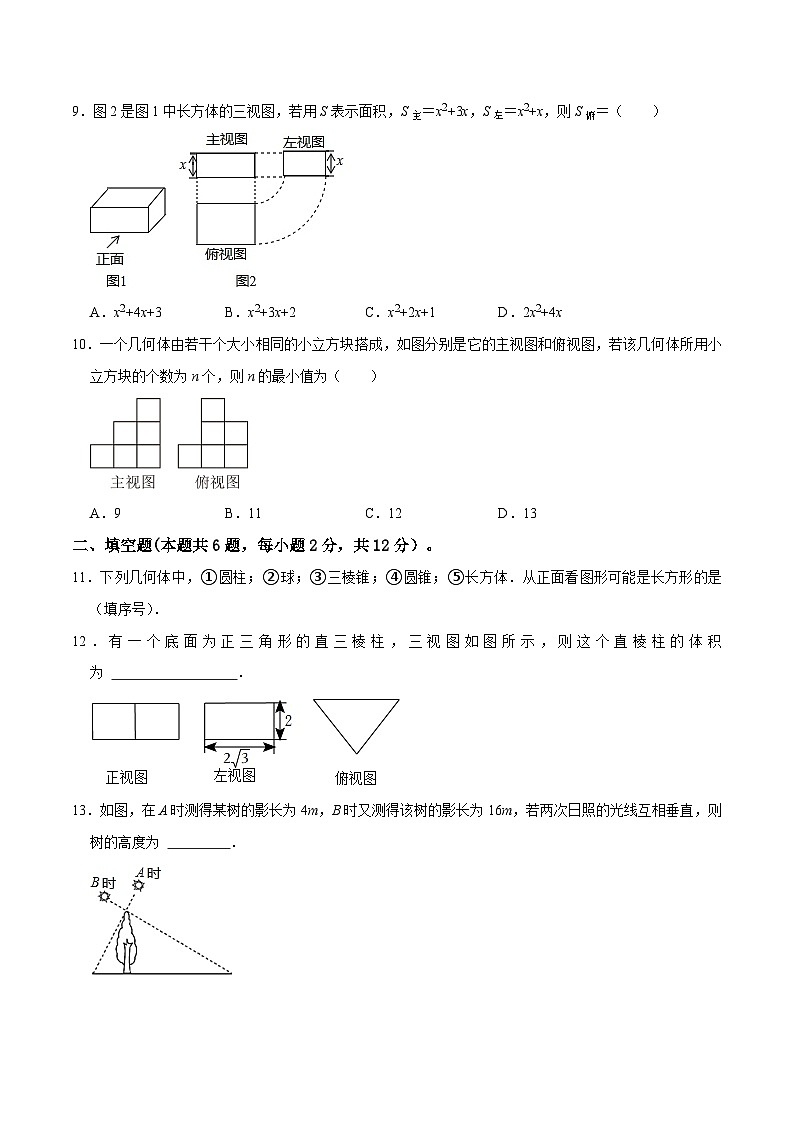

9．图2是图1中长方体的三视图，若用S表示面积，S主＝x2+3x，S左＝x2+x，则S俯＝（ ）
A．x2+4x+3B．x2+3x+2C．x2+2x+1D．2x2+4x
【答案】A
【解答】解：∵S主＝x2+3x＝x（x+3），S左＝x2+x＝x（x+1），
∴S俯＝（x+3）（x+1）＝x2+4x+3．
故选：A．
10．一个几何体由若干个大小相同的小立方块搭成，如图分别是它的主视图和俯视图，若该几何体所用小立方块的个数为n个，则n的最小值为（ ）
A．9B．11C．12D．13
【答案】A
【解答】解：根据主视图、俯视图，可以得出最少时，在俯视图的相应位置上所摆放的个数，其中的一种情况如下：
最少时需要9个，
因此n的最小值为9．
故选：A．
二、填空题(本题共6题，每小题2分，共12分）。
11．下列几何体中，①圆柱；②球；③三棱锥；④圆锥；⑤长方体．从正面看图形可能是长方形的是 ①⑤ （填序号）．
【答案】①⑤．
【解答】解：①圆柱从正面看是长方形，符合题意；
②球从正面看是圆，不符合题意；
③三棱锥从正面看是三角形，不符合题意；
④圆锥从正面看是三角形，不符合题意；
⑤长方体从正面看是长方形，符合题意．
故从正面看图形是长方形的是①⑤．
故答案为：①⑤．
12．有一个底面为正三角形的直三棱柱，三视图如图所示，则这个直棱柱的体积为 8 ．
【答案】8．
【解答】解：∵该几何体是底面为正三角形的直三棱柱，
∴底面等边三角形的边长为4，
∴底面面积＝×42＝4，
∵直三棱柱的高为2，
∴直棱柱的体积＝4×2＝8．
故答案为：8．
13．如图，在A时测得某树的影长为4m，B时又测得该树的影长为16m，若两次日照的光线互相垂直，则树的高度为 8m ．
【答案】见试题解答内容
【解答】解：如图：过点C作CD⊥EF，
由题意得：△EFC是直角三角形，∠ECF＝90°，
∴∠EDC＝∠CDF＝90°，
∴∠E+∠ECD＝∠ECD+∠DCF＝90°，
∴∠E＝∠DCF，
∴Rt△EDC∽Rt△CDF，
有＝；即DC2＝ED•FD，
代入数据可得DC2＝64，
DC＝8；
故答案为：8m．
14．如图，在直角坐标系中，点P（3，2）是一个点光源．木杆AB两端的坐标分别为（2，1），（5，1）．则木杆AB在x轴上的投影长为 6 ．
【答案】6．
【解答】解：如图，延长PAPB交x轴分别于点A′、点B′，过点P作PN⊥x轴，交AB于点M，垂足为N，
∵点A（2，1），点B（5，1），
∴AB＝|2﹣5|＝3，AB∥x轴，
∴PN⊥AB，
又∵点P（3，2），
∴PN＝2，PM＝MN＝1，
∵AB∥x轴，
∴△PAB∽△PA′B′，
∴＝＝，
∴A′B′＝2AB＝6，
即AB在x轴上的影长为6，
故答案为：6．
15．日晷是我国古代利用日影测定时刻的仪器，晷针在晷面上所形成的投影属于 平行 投影．
【答案】见试题解答内容
【解答】解：因为太阳光属于平行光线，而日晷利用日影测定时刻，所以晷针在晷面上所形成的投影属于平行投影．
故答案为：平行．
16．小明家的客厅有一张直径为1.2米，高0.8米的圆桌BC，在距地面2米的A处有一盏灯，圆桌的影子为DE，依据题意建立平面直角坐标系，其中D点坐标为（2，0），则点E的坐标是 （4，0） ．
【答案】见试题解答内容
【解答】解：∵BC∥DE，
∴△ABC∽△ADE，
∴，
∵BC＝1.2m，
∴DE＝2m，
∴E（4，0）．
故答案为：（4，0）．
三、解答题（本题共7题，共58分）。
17．（8分）如图是由5个棱长为1的正方体叠放而成的一个几何体，请画出这个几何体的三视图．（用铅笔描黑）
【答案】见试题解答内容
【解答】解：如图所示：
18．（8分）如图是一个几何体的三视图．
（1）写出这个几何体的名称；
（2）根据所示数据计算这个几何体的表面积．
【答案】见试题解答内容
【解答】解：（1）由三视图得几何体为圆锥，
（2）圆锥的表面积＝π•22+•2π•6•2＝16π．
19．（8分）小明周末到公园里散步，当他沿着一段平坦的直线跑道行走时，前方出现一棵树AC和一座景观塔BD（如图），假设小明行走到M处时正好透过树顶C看到景观塔的第5层顶端E处，此时他的视角为30°，已知树高AC＝10米，景观塔BD共6层（塔顶高度和小明的身高忽略不计），每层5米．请问，小明再向前走多少米刚好看不到景观塔BD？（结果保留根号）
【答案】．
【解答】解：连接DC并延长交BM于点N，
由题意得，BE＝5×5＝25（米），BD＝5×6＝30（米），
在Rt△ACM中，
∵∠M＝30°，AC＝10，
∴AM＝10，
在Rt△BEM中，
∵∠M＝30°，BE＝25，
∴BM＝25，
∴AB＝BM﹣AM＝25﹣10＝15，
∵AC∥BD，
∴△ACN∽△BDN，
∴＝＝＝，
设NA＝x，则NB＝x+15，
∴＝，
解得，x＝，
∴MN＝MA﹣NA＝10﹣＝（米），
答：小明再向前走米刚好看不到景观塔BD．
20．（8分）如图，是一个小正方体所搭几何体从上面看得到的平面图形，正方形中的数字表示在该位置小正方体的个数，请你画出它从正面和从左面看得到的平面图形．
【答案】见试题解答内容
【解答】解：
21．（8分）如图，一位同学想利用树影测量树高（AB），他在某一时刻测得高为1m的竹竿影长为0.9m，但当他马上测量树影时，因树靠近一幢建筑物，影子不全落在地面上，有一部分影子在墙上（CD），他先测得留在墙上的影高（CD）为1.2m，又测得地面部分的影长（BC）为2.7m，他测得的树高应为多少米？
【答案】见试题解答内容
【解答】解：作AD和BC的延长线交于点E，
设墙上的影高CD落在地面上时的长度为xm，树高为hm，
∵某一时刻测得长为1m的竹竿影长为0.9m，墙上的影高CD为1.2m，
∴，解得x＝1.08（m），
∴树的影长为：1.08+2.7＝3.78（m），
∴，解得h＝4.2（m）．
答：测得的树高为4.2米．
22．（8分）第24届冬奥会吉祥物“冰墩墩”收获无数“迷弟”“迷妹”而一“墩”难求；为了满足需求，其中一间正规授权生产厂通过技术改造来提高产能，两次技术改造后，由日产量2000个扩大到日产量2420个．
（1）求这两次技术改造日产量的平均增长率；
（2）这生产厂家还设计了三视图如图所示的“冰墩墩”盲盒（单位：cm），请计算此类盲盒的表面积．
【答案】（1）10%；
（2）48π+64．
【解答】解：（1）设这两次技术改造日产量的平均增长率为x，
依题意得：2000（1+x）2＝2420，
解得：x1＝0.1＝10%，x2＝﹣2.1（不合题意，舍去）．
答：这两次技术改造日产量的平均增长率为10%；
（2）π×42+π×4×8+8×8
＝16π+32π+64
